Tiene un Geoportal de entrada que brinda servicios de catálogo y visualización relacionados con una red de nodos (servidores de mapas) de diversos proveedores de datos y servicios. SERVICIO DE COBERTURA WEB (WCS): Servicio que soporta el intercambio generalizado de datos espaciales, como coberturas que contienen valores o atributos de ubicaciones geográficas.
ANTECEDENTES
Para su desarrollo es necesario abordar el estudio del dominio del problema y los antecedentes al respecto, incluyendo la información generada por el mismo que se convierte en insumo para el cumplimiento del objetivo general de la investigación, así como expresar cómo Los sistemas de información geográfica han influido significativamente en la solución de problemas ambientales y de esta manera, mediante el uso de procesos de software en el desarrollo e implementación de sistemas de información geográfica, se propone una solución que permita inventariar y caracterizar los fenómenos de remoción masiva. desarrollo base la estructuración conceptual de la ingeniería de software, y con el seguimiento de la normalización de la información geográfica propuesta por el Comité Técnico para la Normalización de la Información Geográfica - (ICONTEC4 - CTN 0285), con secretaría técnica a cargo del Instituto Geográfico Agustín Codazzi ( IGAC6 ) y apoyado en la Infraestructura de Datos Espaciales de Colombia (ICDE7), con base en la adopción de estándares del Comité Técnico ISO para sistemas de información geográfica (ISO/TC 2118).
DEFINICIÓN DEL PROBLEMA
- TÍTULO
- PLANTEAMIENTO DEL PROBLEMA
- FORMULACION DEL PROBLEMA
- HIPOTESIS
Qué infraestructura tecnológica SIG basada en software libre se puede implementar para la localización espacial y caracterización de fenómenos socioambientales y la población que afectan, cumpliendo con los estándares y técnicas propuestas por el Comité Técnico de Normalización de Información Geográfica -CTN 028, fácil implementación, barato, integrable y. Mediante la implementación de una infraestructura tecnológica SIG basada en software libre que cumpla con los estándares y técnicas propuestas por el Comité Técnico para la Normalización de la Información Geográfica - CTN 028, de fácil uso e implementación, económica, integrable y adaptable al desarrollo y formatos existentes accesibles desde cualquier dispositivo de visualización y captura de datos a través de servicios de localización (LBS), con una arquitectura ágil para visualización, mapeo, análisis e intercambio de información, puede ubicar y caracterizar espacialmente diversos fenómenos, cuestiones socioambientales, poblacionales, sobre las que influyen, y posterior toma de decisiones.
OBJETIVOS
OBJETIVO GENERAL
OBJETIVOS ESPECÍFICOS
Un esfuerzo de la Administración Municipal, que tiene como objetivo gestionar eficientemente la información geográfica del municipio. El Comité de Defensa y Mares, coordinado por el Ministerio de la Defensa Nacional, trabajará por la gestión eficiente de los recursos tecnológicos, financieros, humanos, legales e institucionales, destinados a la implementación de planes, programas y proyectos, que respondan a estrategias específicas del Política Nacional de Información Geográfica, de acuerdo a lo establecido en los documentos CONPES 3585 y 3762.
MARCO REFERENCIAL
MARCO TEORICO
Por lo tanto, la implementación de la infraestructura tecnológica SIG, el desarrollo de una AppWeb SIG y la integración entre ellos, adoptan los servicios y estándares definidos por el Comité Técnico de Normalización de Información Geográfica - CTN 028 a partir de la aceptación de las Normas del Comité. ISO/TC 211 y finalmente los propuestos por el Open Geospatial Consortium (OGC). Los servicios y estándares utilizados en el desarrollo de la investigación se resumen en la Figura 2. La capacidad transaccional de las bases de datos permite la colaboración con el servidor de mapas a través de Internet.
MARCO CONCEPTUAL
Una Infraestructura de Datos Espaciales (IDE) es un sistema informático formado por un conjunto de recursos (directorios, servidores, programas, aplicaciones, páginas web,...) que permiten el acceso y la gestión de conjuntos de datos y servicios geográficos (descritos a través de sus metadatos), disponible en Internet, que cumple con una serie de normas, estándares y especificaciones que regulan y garantizan la interoperabilidad de la información geográfica.88. Afirma: “Es común utilizar bases de datos para almacenar información temática y SIG para información geométrica y topológica. La aplicación cliente es la principal responsable de realizar solicitudes de datos a la aplicación servidor.
MARCO METODOLÓGICO
TIPO DE INVESTIGACION
Descriptivo: Representa la superficie de la Tierra desde un punto de vista geométrico (proyecciones y escalas) y descriptivo (tablas de atributos asociados a mapas), con el objetivo de localizar con precisión diversas entidades geográficas resultantes del inventario y caracterización de fenómenos de remoción masiva. Clasificación: Desde un punto de vista racionalista, las clases (regiones geográficas formales) pueden definirse mediante la superposición de mapas (capas). Inicialmente estas relaciones aparecen en los datos contenidos en la base de datos, y cuando es necesario representarlas cartográficamente interviene el componente de calificación, que corresponde a las características con las que se incluirán las entidades gráficas en el mapa base, y se expresan sus diferencias. utilizando una variable visual.
FASES DE LA INVESTIGACION
Fases 1 y 2: Conceptual y conceptual-metodológica, correspondientes a la formulación general del proyecto y el diseño de la investigación. La sistematización u organización de los datos se construye mediante bases de datos con asociaciones de cardinalidades resultantes del modelo entidad-relación en AppWeb GIS utilizando LBS (Location Based Services) que permite realizar la tarea de procesamiento. De esta forma, el cumplimiento de los objetivos planteados se realiza cumpliendo con el método propuesto en la Tabla 4.
PRESUPUESTO Y RECURSOS

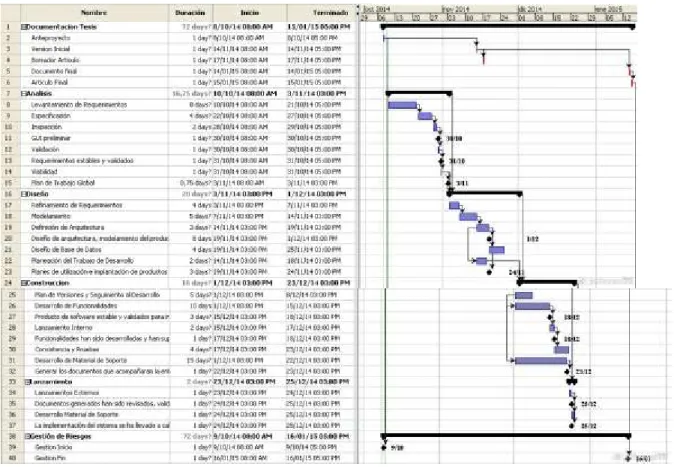

CRONOGRAMA
PLAN DE DESARROLLO
INTRODUCCIÓN
Establecer los requisitos y las bases de la arquitectura a desarrollar posteriormente (deben estar claras todas las actividades que debe realizar el sistema). La revisión y aceptación del prototipo de arquitectura del sistema marca el final de esta fase. Analizar los requisitos planteados en la fase de iniciación para producir una descripción de la estructura de los componentes del software que servirán de base para la construcción.
GLOSARIO

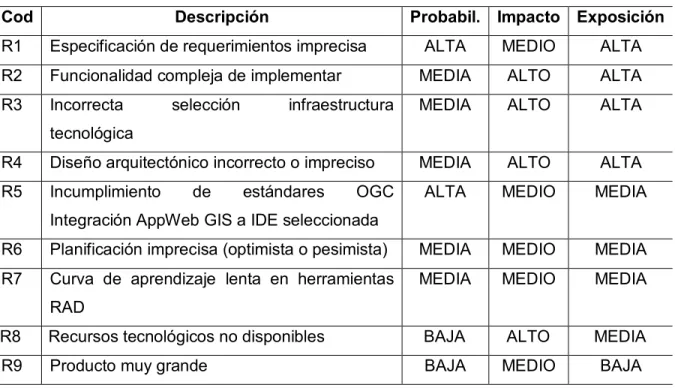

R1 Si la especificación de requisitos no está clara y no se conocen las funcionalidades que GIS - LBS AppWeb debería soportar, entonces la elección de la arquitectura y las estructuras subyacentes pueden ser incorrectas. Realizar una revisión de la especificación de requisitos funcionales y no funcionales, que permita comprobar y establecer el cumplimiento de los requisitos. Si los requisitos funcionales y no funcionales no están claros, la elección de la arquitectura será la correcta.
RECOLECCION DE DATOS
Descripción de materiales: Se marca con una "X" la descripción de los materiales, textura del suelo, origen y color. Morfometría del fenómeno: pendiente (ángulo), altura (mtr), longitud total (mtr), longitud de la superficie libre (mtr), con "X" marcar la forma de la pendiente, la forma de la masa desplazada, el volumen (mtr cúbico) y el área (metros cuadrados). Uso previsto del terreno: El uso previsto del terreno (pastos, árboles, café, etc.) está marcado con una X.
MODELADO DEL NEGOCIO
Módulo general: Cualquier usuario tiene acceso a este módulo, independientemente de si está registrado en el sistema o no. El acceso es a través de un visor de mapas web y podrán consultar, buscar y descargar mapas por diversos parámetros, los resultados de las Consultas se muestran gráficamente en la vista de mapas. Módulo de usuario: El acceso está limitado a usuarios existentes en el sistema que son validados a través del proceso de Login, cada usuario tiene un perfil y dependiendo de este realiza acciones específicas en el sistema, este tipo de usuario accede al sistema a través de AppWeb GIS y las opciones disponibles. en el. Módulo Administrador: Este usuario cuenta con privilegios especiales que actúan tanto como administrador de GIS AppWeb como administrador de la infraestructura tecnológica GIS implementada.
VISION
Los requisitos funcionales (RF) obtenidos durante el estudio de requisitos se muestran en la Figura 21 y se detallan en el APÉNDICE A: Lista de requisitos funcionales y no funcionales. Los requisitos no funcionales (RNF) se muestran en la Figura 22 y se detallan en el APÉNDICE A: Lista de requisitos funcionales y no funcionales. Los requisitos especificados y sus detalles basados en plantillas de casos de uso (ver APÉNDICE B: Especificación de requisitos) se muestran a continuación (Figura 23), describiendo la interacción entre los usuarios y el sistema, sin profundizar en aspectos técnicos del desarrollo de los productos de software. La especificación constituye la entrada básica para las siguientes fases, incluida la codificación.
CARACTERIZACIÓN Y SELECCIÓN DE INFRAESTRUCTURA SIG
PNT - Guía de implementación de la interfaz del servidor de mapas web - WMS PNT - Levantamientos topográficos. La Figura 26 muestra las principales características de los servidores de mapas según OsGeo. GeoWebCache, un acelerador de representación de mapas y servidor de mosaicos de mapas; y GeoExt, un cliente API de mapeo construido sobre OpenLayers.
PROTOTIPOS DE INTERFAZ GRÁFICA DE USUARIO

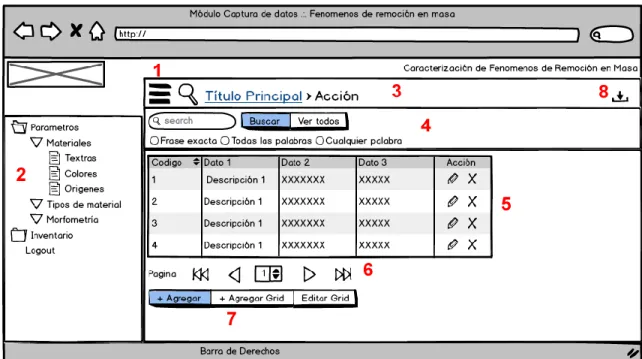

5 Listado grid de los datos actuales de la opción seleccionada, permite agregar y eliminar registros seleccionados. Esta barra permite al usuario navegar entre los registros disponibles enumerados en GRID. 1 Barra de Mapa Permite al usuario exportar, imprimir, consultar, medir, modificar e identificar las características geográficas de la capa seleccionada.
DOCUMENTO DE LA ARQUITECTURA DEL SISTEMA
La Figura 56 describe la estructura estática de GIS - LBS AppWeb, las clases que la componen y la relación entre ellas. Para el diseño e implementación de la infraestructura de tecnología SIG basada en servicios como patrón de diseño y su integración con la AppWeb SIG desarrollada y su posterior desarrollo (escalabilidad), se utiliza el patrón arquitectónico Modelo-Vista-Controlador (MVC), que permite la separación de lógica y vista o a la interfaz gráfica, a través del controlador, que las mantiene separadas, se organizan las diferentes capas en paquetes, como se muestra en la Figura 61 (diagrama de componentes básicos). Adicionalmente, y luego de instalar los componentes básicos, se pueden utilizar extensiones (Tabla 16) para el servidor de mapas GeoServer.
CONSTRUCCIÓN DE COMPONENTES Y SOFTWARE
Módulo PHP que se conecta a servidores web para interpretar código en el lenguaje de programación PHP y devolverlo como HTML. El código fuente de AppWeb GIS LBS está disponible en el servidor de aplicaciones, en el directorio raíz, en el directorio phenomenos (sin acento). Los elementos presentes en el paquete fuente AppWeb GIS LBS, su organización en el directorio del proyecto y el propósito de cada directorio se describen a continuación para comprender la organización del paquete fuente (Tabla 14).
