Dimensionamiento de la red de aguas residuales - Pequeña red de evacuación de aguas residuales - Dimensionamiento de ramales de colectores solares entre unidades. Dimensionamiento de la pequeña red de drenaje de aguas pluviales - Dimensionamiento de la red de drenaje de aguas pluviales.
MEMORIA DESCRIPTIVA
Reducción del tráfico rodado así como eliminación de la presencia de coches estacionados en la central urbana del municipio. Por el contrario, el desarrollo teórico-práctico de las ciudades creativas desde la perspectiva de la arquitectura y el urbanismo es escaso.
MEMORIA CONSTRUCTIVA
Estos perfiles tienen una sección tipo HE 550 B, y cubrirán toda la altura de la parte enterrada. En ambos casos, la carpintería de los huecos se soluciona con elementos personalizados de la marca Cortizo.
CUMPLIMIENTO DEL CTE
En los aparatos y equipos de la instalación, el suministro de agua se realizará de forma que no exista reflujo. El diseño y dimensionamiento de la instalación térmica se considerará adecuado a los requisitos de calidad térmica del entorno.
MEMORIA ESTRUCTURAL
El presente documento corresponde a la memoria técnica del proyecto de ejecución de la estructura de La Lepidoptera - Escuela de Cine y Centro Cultural (LLECC), situada en la zona de Maquinista de Levante en el municipio de La Unión (Murcia). Sin embargo, para el diseño de la estructura de contención se realizará con la siguiente información proporcionada por el estudio geotécnico. Los pilares parten de la cimentación continua del muro o del muro de contención de la izquierda más cercano a los pasillos superiores existentes.
Según DB-SE-A del Código Técnico de la Edificación, el proyecto se ubica en la zona de viento B, con una presión básica del viento de 0,45 kN/m2 (asociada a una velocidad básica del viento de 27 m/s). Con carácter general se tienen en cuenta los criterios especificados en el Código de la Edificación y en el Documento Básico de Seguridad en la Construcción del Código Técnico de la Edificación. Para evitar agrietar las particiones, el valor máximo de la flecha activa para cualquier combinación de acciones características debe limitarse a L/400.
Para comodidad de los usuarios, el valor máximo de la flecha común, teniendo en cuenta las acciones a corto plazo, para cualquier combinación típica de acciones debe limitarse a L/350. Para una combinación de acciones casi permanente, el valor máximo de la flecha total en tiempo infinito no puede exceder L/300. Al considerar el aspecto de la pieza, se reconoce que la estructura global tiene suficiente rigidez lateral si, en el caso de cualquier combinación de acciones casi permanente, el colapso relativo es inferior a 1/250.
Con todo lo anterior, y con los anexos del presente documento, se considera justificado el cumplimiento del Código Técnico de la Edificación en su Documento Básico de Seguridad Estructural (CTE DB-SE) para el diseño de los elementos estructurales correspondientes al presente informe.
MEMORIA DE ACONDICIONAMIENTO: INSTALACIONES
INSTALACIÓN DE ABASTECIMIENTO DE AGUA
La red de suministro de agua fría y agua caliente sanitaria se regula por el Reglamento Técnico de Construcciones CTE-DB-HS-4 sobre abastecimiento de agua, cuyo objeto es determinar las normas y procedimientos que permitan el cumplimiento de los requisitos básicos de salud. La instalación de agua se tomará de la red pública, debiendo los datos para el cálculo ser facilitados por la empresa suministradora correspondiente. La instalación de suministro de agua fría se realiza con tuberías de acero galvanizado en la conexión y contador y de polibutileno en el resto de la instalación (UNE EN.
Esta red discurre paralela a la red de agua fría y también paralela a la red de retorno. Una vez determinados los costes o consumos, se deberá tener en cuenta la simultaneidad de los servicios de la instalación. Además, la elección de la velocidad del agua es un factor que debe considerarse cuidadosamente.
Uno de los problemas asociados con la velocidad es el ruido asociado con la circulación del agua dentro de la tubería. Así podemos asegurar el funcionamiento y correcta distribución de la red de agua en cada uno de los espacios donde se necesita.
SANEAMIENTO Y EVACUACIÓN
Agua de lluvia o agua blanca que proviene de la lluvia o nieve, escorrentía o drenaje. De esta forma conseguimos recoger toda el agua de lluvia en un mismo lugar y posteriormente podemos utilizarla para regar los jardines de la ciudad de los alrededores. Las partes principales de la red de evacuación son las tuberías de evacuación y elementos auxiliares como
En el proyecto discurren por los huecos de las columnas y los cajones adosados a las mismas, cuando el diámetro de la bajante no permite su introducción en la misma. Los captadores son tuberías horizontales con pendiente que recogen el agua de las bajantes y la canalizan hasta la desembocadura de la red que estamos tratando. Para el cálculo de los ramales individuales cuya función es conectar el drenaje de los aparatos sanitarios con las bajantes, el diámetro de las tuberías horizontales se calcula a partir de la tabla 4.3.
TAMAÑO DE LA RED DE COLECTORES HORIZONTALES DE AGUAS RESIDUALES El diámetro de los colectores horizontales, tanto enterrados como suspendidos, se obtiene en la Tabla 5 en función del número máximo de UD y la pendiente. La pendiente de los tramos dependerá de la longitud de los diferentes tramos y de los obstáculos a saltar.

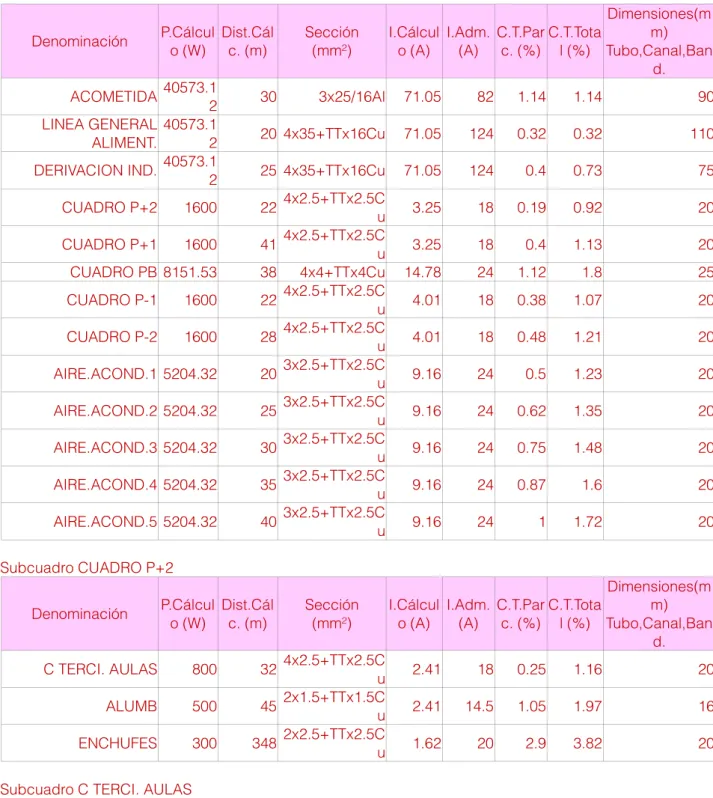

ELECTRICIDAD
En este punto se realiza la descripción de todos los elementos incluidos en la instalación eléctrica del edificio y los circuitos que lo componen con el objetivo de determinar las condiciones técnicas y garantías que debe cumplir la instalación eléctrica conectada a una fuente de suministro. en límites de baja tensión. Es la parte de la instalación que actúa de enlace entre la red pública de distribución con la instalación del edificio y finaliza con el CGP, que es el fondo general de protección. Los conductores y cables están fabricados en aluminio y deben poder soportar las intensidades máximas permitidas para el tipo de conductor y las condiciones de instalación.
Es la parte de la instalación que conecta el elemento de medida del proyecto al interruptor de alimentación. La distribución del ramal individual se realizará de forma vertical, se colocarán en el conducto las tuberías necesarias, siempre con recorridos rectilíneos y elementos cortafuegos. Es el final del desvío, que se sitúa justo antes del panel general de los equipos de control y protección.
La función de este tipo de mecanismos es el control económico de la potencia máxima disponible o contratada a la empresa suministradora. Su finalidad es interrumpir el suministro de energía eléctrica a la instalación cuando se supera la potencia para la que está dimensionado el equipo o por cortocircuito.
INSTALACIÓN DE PROTECCIÓN CONTRA INCENDIOS
Los elementos textiles colgantes (cortinas, visillos, visillos) serán de clase 1 según la norma UNE-EN para textiles y productos textiles. S = Área útil de la valla, o de las escaleras protegidas en todos los pisos de donde proceden las P personas, incluyendo el área de los tramos, rellanos y plataformas intermedias o del corredor protegido. Que, en el caso de puerta corredera o plegable, la puerta se abre y se mantiene abierta o se puede abrir en el sentido de evacuación con un simple empujón con una fuerza total no superior a 220 N.
Bocas de incendio equipadas: En zonas de especial riesgo alto, según el Capítulo 2 de la Sección SI1, donde el riesgo se deba principalmente a materiales combustibles sólidos. Sistema de detección de incendios: Si la superficie construida supera los 2.000 m2, detectores en zonas de alto riesgo según el Capítulo 2 del Apartado 1 de este DB. El edificio no tiene una altura de evacuación hacia abajo inferior a 9 metros (7,40 metros), por lo que no debería cumplir los requisitos del apartado.
El edificio no tiene una altura de evacuación de caídas inferior a 9 metros (7,40 metros), por lo que no tiene que cumplir los requisitos establecidos en el apartado 1.2. Así, en el caso más desfavorable, los elementos estructurales tendrán una resistencia al fuego de R120.
VENTILACIÓN
- CTE DB-HR
Este proyecto es de carácter “docente”, por lo que no sería de aplicación esta parte del código técnico de la edificación. A los efectos de la aplicación del RITE, se tendrán en cuenta los dispositivos fijos de climatización (calefacción, refrigeración y ventilación) destinados a satisfacer la demanda de bienestar térmico e higiene de las personas, o los dispositivos destinados a la producción de agua caliente sanitaria. como instalaciones de calor (ACS), incluidas las conexiones a redes urbanas de calefacción o refrigeración y sistemas de automatización y control. La planificación y dimensionamiento de la instalación se realiza según la secuencia de comprobaciones especificada en el apartado 1.1.2 de la Instrucción Técnica IT.1 DISEÑO Y DIMENSIONAMIENTO.
En los edificios de viviendas, las zonas habitables de los mismos, los depósitos de residuos, los trasteros, los aparcamientos y los garajes; y en edificios para cualquier otro uso, aparcamientos y garajes, se consideran válidos los requisitos de calidad del aire interior establecidos en el apartado HS 3 del Código Técnico de la Edificación. A efectos del cumplimiento de este apartado se considera válido lo dispuesto en el procedimiento UNE-EN 13779. Además, la cocina de preparación de alimentos dispondrá de un sistema de ventilación adicional específico con extracción mecánica de vapores y contaminantes de la cocina de cocción.
Para ello se dispondrá de un extractor conectado a un conducto de extracción independiente de la ventilación general del proyecto, que no podrá utilizarse para extraer aire del local para otros fines. El método D se utiliza para calcular la deducción de la cocina del centro de día, que es autónoma.
CLIMATIZACIÓN
- DATOS GENERALES
- DESCRIPCIÓN ARQUITECTÓNICA DEL EDIFICIO
- CONDICIONES INTERIORES
- CARGA TÉRMICA INVIERNO 1. SISTEMA ZM1
- SISTEMA ZM2
Para solucionar la climatización en este proyecto se utiliza un sistema de aerotermia, ya que es una fuente renovable que aprovecha el aire que nos rodea y es un sistema que reduce las emisiones de CO2. Como normativa se utiliza lo marcado en el DB-HS para el CTE y el RITE (Reglamento de Instalaciones Térmicas en la Edificación). Para el sistema de climatización del edificio educativo (Escuela de Cine) se opta por un sistema de ventiladores convectores individuales para cada estancia, con el fin de conseguir una mayor independencia entre las estancias.
Será un sistema aire-agua, en el que se utiliza un líquido refrigerante desde las unidades interiores hasta los fancoils. Una vez insertado en el fancoil, toma aire de la habitación y lo alimenta a través de la máquina, donde hay un serpentín por el que circula el refrigerante. Mediante el contacto entre el serpentín y el aire introducido en el fancoil, este cambia su temperatura y es descargado en la estancia ya climatizada.
Estas unidades interiores deben estar en un lugar ventilado y cerca de las unidades exteriores, que también deben ser accesibles y con salida al exterior. Las unidades exteriores están situadas en la cubierta del almacén existente (en la planta de nueva creación).
