SÍSMICA, BASADA EN VS30 VELOCIDAD, ESPESOR DE SEDIMENTOS Y POSIBILIDAD DE LICUACIÓN EN LA CIUDAD DE VALENCIA EN REL. El propósito de este estudio es crear un mapa de las microáreas sísmicas de la ciudad de Valencia, Edo.

  • Planteamiento del problema
  • Objetivo general
  • Objetivos específicos
  • Ubicación del área de estudio
  • Antecedentes

Elaboración del mapa de velocidad de ondas de corte Vs30, de los municipios de Guacara, San Joaquín y Diego Ibarra, Estado Carabobo. Como resultado se obtuvo un mapa de espesor de sedimentos para la ciudad de Valencia y Maracay (figura 1.2).

Figura 1. Mapa de ubicación del área de estudio. DEM ALOS PALSAR, resolución de 12.5 m
Figura 1. Mapa de ubicación del área de estudio. DEM ALOS PALSAR, resolución de 12.5 m
  • Evolución de la cordillera de la costa
  • Tectono – Estratigrafía
  • Geología regional
  • Lago de Valencia
  • Geomorfología
    • Planicie lacustrina
    • Planicie aluvial
    • Valles fluviales
    • Piedemonte
  • Sistemas de fallas
    • Falla de Guacamaya
    • Falla de La Cabrera
    • Falla El Horno
    • Sistema de fallas Las Trincheras

Este campo se encuentra entre el borde exterior de la depresión del lago y el cinturón de. Los valles fluviales son cuerpos abiertos en su zona próximos a la llanura aluvial de la depresión.

Figura 2. Subdivisión geográfica de Venezuela norcentral. 1: Falcón. 2: Serranías de Bobare y Aroa
Figura 2. Subdivisión geográfica de Venezuela norcentral. 1: Falcón. 2: Serranías de Bobare y Aroa

Ondas sísmicas

Las ondas S, transversales o de corte, tienen un movimiento oscilatorio perpendicular a la dirección de propagación. Las ondas de Rayleigh tienen un movimiento llamado elíptico retrógrado, similar a las olas del océano, sus partículas se mueven y describen trayectorias elípticas en el plano vertical paralelo a la dirección de propagación.

Figura 3.1. Onda S. Modificado de Ruiz & Leyton. (2016).
Figura 3.1. Onda S. Modificado de Ruiz & Leyton. (2016).

Prospección por refracción sísmica

Sísmica de Refracción de Microtremores (ReMi)

  • Análisis espectral de velocidad
  • Técnica de Mechan & Yedlin
  • El método de refracción por microtremores

Sigue modelos interactivos a partir de datos de dispersión del modo fundamental seleccionados de imágenes pf con código adaptado de Yuehua Zeng (1993). El intérprete también puede estimar de forma interactiva la profundidad de velocidad máxima y si los datos pueden descartar grandes transiciones de velocidad justo por debajo de esa profundidad.

Análisis multicanal de ondas superficiales (MASW)

Análisis multicanal de ondas superficiales mediante interferometría 35

Obtención de la curva de dispersión del sitio (cambio de velocidad de las ondas superficiales en función de la frecuencia) mediante técnicas FK o SPAC. Inversión de la curva anterior, que permite obtener perfiles de velocidad de ondas de corte en función de la profundidad.

Clasificación del suelo mediante el Vs30

Como índice cuantitativo de la rigidez mecánica de las capas de suelo se utilizará la velocidad de las ondas de corte (Vs), que determina la velocidad media en los 30 metros superiores (Vs30). Roca dura o formación similar (por ejemplo, conglomerados), con posibles fracturas y un espesor máximo de meteorización de 5 metros con Vs ≥ 350 m/s. 850 a 1300.

Tabla 3. Clasificación del suelo mediante el parámetro Vs30 (COVENIN 1756-1, 2019).
Tabla 3. Clasificación del suelo mediante el parámetro Vs30 (COVENIN 1756-1, 2019).

Ensayo de penetración estándar (SPT)

Amenaza sísmica

Vulnerabilidad sísmica

Riesgo sísmico

Mapa Vs30 por topografía

La motivación para inferir una relación entre la topografía y la condición del sitio surge de la necesidad práctica de caracterizar el fortalecimiento estimado del sitio como parte de un esfuerzo por predecir el impacto de los terremotos en diferentes regiones.

Microzonificación sísmica

Se obtendrá el valor local de Vs30 en el sitio y se comparará con el rango especificado para la microzona prescrita en la microzonificación sísmica para el sitio determinado. En el caso de que el valor local obtenido de Vs30 esté fuera del rango especificado en la microzona prescrita, se tomarán como mínimo las acciones más desfavorables para el diseño entre las derivadas del espectro de dicha microzona y las que correspondan al espectro de microzonas del mismo H con el valor local obtenido de Vs30.

Cálculo para estimar el espesor

Licuación

  • Magnitud y duración del movimiento sísmico
  • Densidad relativa (C r ) – relación de vacíos (e)
  • Peso del recubrimiento y profundidad del suelo
  • Origen del suelo
  • Tipos de suelo
  • Presencia de agua
  • Edad del depósito

La licuefacción puede ocurrir en suelos sueltos, saturados y no cohesivos y su volumen puede cambiar cuando se somete a cargas cíclicas, lo que resulta en un aumento en la presión intersticial si los poros intergranulares se llenan de agua y el suelo puede perder agua. su resistencia y se licua (Pardon & Porcelet, 1994). Según (Pardon & Porcelet, 1994) mencionan que la presión que ejerce el agua intersticial sobre el nivel freático puede aumentar el efecto de las vibraciones inducidas por los terremotos, y como resultado, potencialmente puede licuarse.

Evaluación de riesgo de licuación

  • Método para evaluar la susceptibilidad
  • Criterios de susceptibilidad
  • Suelos no cohesivos
  • Suelos con presencia de finos

La presencia de finos, especialmente finos plásticos (IP > 10), tiende a reducir la susceptibilidad a la licuefacción. d) Criterios basados ​​en el estado del suelo: el estado del suelo así como las tensiones efectivas a las que está sometido y su densidad in situ afectan al potencial de licuefacción. Kramer & Stewart (2004), mencionan que los suelos con presencia de finos también pueden tener un comportamiento similar a la licuefacción de la arena, al ser sometidos a cargas sísmicas, lo que puede producir fallas que exhiben la mayoría de las características de la licuefacción por licuación.

Recopilación de datos

Los datos geofísicos recolectados fueron los obtenidos por Mijares (2019) mediante el método IMASW a partir de 64 mediciones de ruido ambiental. Los datos geológicos recolectados fueron los datos de espesor sedimentario obtenidos por Goitia (2012) y Romero (2017), a través de información gravimétrica y Schmitz et al., (2015) obtenidos del ruido ambiental.

Base de datos geoespacial

  • Modelo de elevación digital
  • Generación de un mapa en ArcMap versión 10.4.1
  • Mosaico
  • Curvas de nivel
  • Sombra y relieve
  • Red de drenajes
  • Imagen satelital
  • Georreferenciar imágenes
  • Digitalizar imágenes

Valladares (2008) con 90 sondeos, Loaiza & Márquez (2008) con 223 sondeos y Márquez & Morales (2009) con 276 sondeos, que se utilizaron para mapear Vs30 en la región de Valencia mediante conversión NEHRP. Previo a la descarga del modelo digital de elevación (MDE), se definió el área de estudio dentro de la ciudad de Valencia, a través de Google Earth Pro, donde se determinó que el área de estudio está conformada por los municipios de Libertador, Los Guayos, Naguanagua, San Diego. , Valencia, Diego Ibarra, San Joaquín, Guacara y Carlos Arvelo.

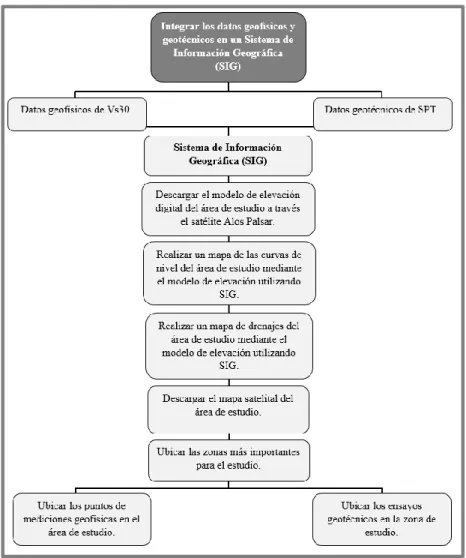

Figura 4.1. Esquema de trabajo para la integración de los datos existentes.
Figura 4.1. Esquema de trabajo para la integración de los datos existentes.

Mapa de Vs30 por topografía

  • Modelo de pendiente
  • Extracción de los valores del mapa Vs30 por topografía

Identificar las zonas potenciales de licuación

  • Identificar las fallas activas en el área de estudio
  • Identificar los parámetros geotécnicos
  • Generación de los perfiles de suelo

Debido a la escasa información de los pozos de la ciudad de Valencia, se realizó la digitalización (Figura 4.22) de varios mapas de licuefacción realizada por Pombo (2018), utilizando los mapas de 60 MW, 65 MW, 70 MW y 75 MW y tiene 707 datos obtenidos por INGEROCA y HEREDIA, con una profundidad de hasta 10 m Generación de perfiles de suelo para cálculo de respuesta superficial.

Figura 4.20. Esquema de trabajo para identificar las zonas con potencial de licuación
Figura 4.20. Esquema de trabajo para identificar las zonas con potencial de licuación

Mapa de Vs30 por topografía

Las cuencas de Valencia, Naguanagua y San Diego presentan valores de velocidad de onda de corte en los primeros 30 m en el rango entre 200 - 300 m/s, ubicadas en la zona central; por otro lado, también tiene un rango de valores de Vs30 y 300 – 400 m/s, lo que delimita el contacto entre roca y sedimentos cuaternarios. En los extremos de las cuencas el rango de valores de Vs30 está entre 400 – 650 m/s, lo cual pertenece a la altura topográfica (Figura 5).

Figura 5. Mapa de Vs30 por topografía con celda de 278 a 278 m. Obtenido mediante el DEM de  ALOS PALSAR
Figura 5. Mapa de Vs30 por topografía con celda de 278 a 278 m. Obtenido mediante el DEM de ALOS PALSAR

Histograma de los datos de Vs30 integrado

Las velocidades de onda de corte en los primeros 30 m, que muestran un rango de valores entre 200 y 400 m/s según la norma COVENIN, representan suelos de tipo arena o grava, arcilla dura densa o roca blanda, ya que estos valores son los de mayor frecuencia, se espera que la litología coincida con la de los sedimentos cuaternarios.

Figura 5.1. Histograma de frecuencia de los datos de Vs30 integrado.
Figura 5.1. Histograma de frecuencia de los datos de Vs30 integrado.

Mapa de Vs30 integrado

El mapa muestra (Figura 5.2) que el límite sedimento-roca está muy bien definido por el rango de valores de Vs30 entre 400 y 650 m/s ubicados en los lados de la cuenca. En el municipio de Guacara (Figura 5.2), al igual que en las cuencas de San Diego y Naguanagua, los valores de Vs30 se encuentran dentro de un rango de Vs30 de 200 a 300 m/s, ubicados en la parte media de la cuenca.

Figura 5.2. Mapa de Vs30 integrado. Obtenido mediante los datos de Mijares. M (2019), Ghio & Valladares (2008), Márquez & Morales (2009),  Loaiza & Márquez (2008).
Figura 5.2. Mapa de Vs30 integrado. Obtenido mediante los datos de Mijares. M (2019), Ghio & Valladares (2008), Márquez & Morales (2009), Loaiza & Márquez (2008).

Histograma de los datos de espesor sedimentario integrado

Mapa de espesor sedimentario integrado

Los valores más altos en la cuenca del municipio de Naguanagua se encuentran en el rango de valores entre 200 y 300 m, ubicados en el centro de la cuenca. Estos valores podrían indicar un mayor riesgo para la población de esta zona, ya que los valores de velocidad en esta zona ya son bajos debido al aporte de los sedimentos que se encuentran en la cuenca.

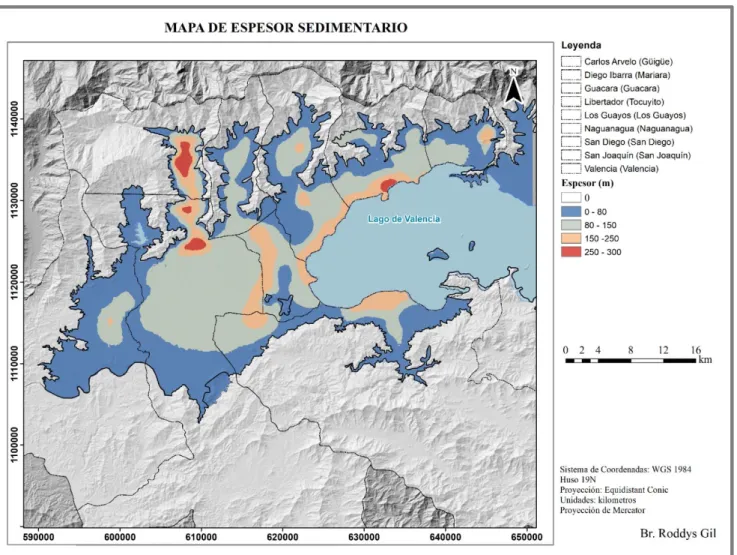

Figura 5.4. Mapa de espesor sedimentario integrado.
Figura 5.4. Mapa de espesor sedimentario integrado.

Mapa de microzonificación sísmica

La clasificación C está representada por velocidades Vs30 que van de 400 a 650 m/s, correspondientes a roca dura con un espesor de meteorización superior a 5 metros, arena o grava muy densa de la microzona MS-2, representada por un gradiente de color azul con respecto al espesor. Alrededor de la Cuenca de Naguanagua (Figura 5.5) se observa que los valores dentro de los grupos MS-3 y MS-2 aumentan, mientras que el riesgo sísmico disminuye, ya que en zonas topográficas altas donde la peligrosidad es mucho menor, por esta razón el valores, que dominan el campo, de los grupos MS-1 y MS-2.

Tabla 5. Tabla de las clases según la norma COVENIN 1756-1 (2019).
Tabla 5. Tabla de las clases según la norma COVENIN 1756-1 (2019).

Mapa de microzonificación sísmica con las fallas activas

La falla oriental de Guacamaya tiene una magnitud máxima de 6,9, una tasa de desplazamiento de 0,60 mm/año y un período de retorno de 1417 años. La falla de Las Trincheras tiene una magnitud máxima de 6,8, con una tasa de desplazamiento de 0,10 mm/año y un período de retorno de 5800 años, la falla de El Horno con una magnitud máxima de 6,6 y una tasa de desplazamiento de 0,50 mm/año y La Cabrera falla con una magnitud máxima de 6,4 y una tasa de desplazamiento de 1,10 mm/año (Paolini et al., 2012).

Figura 5.6. Mapa de Microzonas sísmicas y fallas activas de la región de Valencia.
Figura 5.6. Mapa de Microzonas sísmicas y fallas activas de la región de Valencia.

Mapa de microzonificación sísmica en Naguanagua

Mapa de microzonificación sísmica en San Diego

En la cuenca de San Diego los espesores de sedimentos aluviales se encuentran donde las velocidades disminuyen, por el contrario el espesor en ciertas regiones aumenta, como en la parte central de la cuenca de San Diego, donde el espesor está en el rango de 80 a 150 m, y su velocidad Vs30 está en el rango de 200 a 300 m/s, lo que aumenta su riesgo sísmico. Al norte de la cuenca se encuentra la falla de Las Trincheras descrita por Singer et al.

Figura 5.8. Mapa de Microzonas sísmicas en el municipio San Diego.
Figura 5.8. Mapa de Microzonas sísmicas en el municipio San Diego.

Mapa de microzonificación sísmica en Guacara

Mapa de microzonificación sísmica en San Joaquín

En el centro de San Joaquín (figura 5.10) se observa el grupo MS-3 con velocidades de Vs30 dentro del rango de 300 a 400 m/s con una clasificación de C, con espesores muy bajos, debido a la proximidad con la altura topográfica. .. A pesar de que la cuenca San Joaquín se caracteriza por sedimentos Cuaternarios, podemos observar que cerca del Lago Valencia existen velocidades de Vs30 entre los rangos de 300 a 400 m/s, con espesores de 80 a 150 m, esto significa que esta zona presenta sedimentos más consolidados.

Figura 5.10. Mapa de Microzonas sísmicas en el municipio San Joaquín.
Figura 5.10. Mapa de Microzonas sísmicas en el municipio San Joaquín.

Mapa de microzonificación sísmica en Diego Ibarra

Mapa de microzonificación sísmica en Valencia

Mapa de microzonificación sísmica en Los Guayos

Mapa de microzonificación sísmica en Libertador

Mapa de microzonificación sísmica en Carlos Arvelo

Perfiles de suelo

A continuación se muestran los diferentes perfiles de suelo realizados para la clasificación D (Figura 5.16), CD (Figura 5.17) y C (Figura 5.18) dentro de la Comunidad Valenciana, al ser las únicas zonas donde existe información de pozos a través de plantillas de datos geotécnicos o Pozos utilizados para estudios hidrogeológicos. Parte de la información de que los perfiles de pozos no se encontraron en estudios SPT anteriores, por lo que solo se utilizaron aquellos en los que sí hubo acceso (Figura A.5.4).

Figura 5.16. Microzonas del grupo MS-4, con perfiles de pozos
Figura 5.16. Microzonas del grupo MS-4, con perfiles de pozos

Perfiles de suelo (clasificación D)

En la tabla (Tabla 5.4) se muestra que la litología está compuesta principalmente por arena arcillosa, grava, arena limosa y arena gruesa con un espesor de 80 m y una velocidad Vs dentro de un rango de velocidad de 280 a 600 m/s, basado en en el perfil 60 de Mijares (2019), (figura A.5.6, anexo). Se obtuvo que la velocidad de Vs30 para este perfil es de 280 m/s, que según la norma se encuentra dentro de la clasificación D.

Tabla 5.1. Perfil de suelo del pozo V-185. Tahal Ingenieros Consultores de Venezuela S.A
Tabla 5.1. Perfil de suelo del pozo V-185. Tahal Ingenieros Consultores de Venezuela S.A

Perfiles de suelo (clasificación CD)

Para el cálculo de Vs se utilizó el perfil 42 Mijares (2019) vía IMASW, donde como resultado se obtuvieron velocidades de onda de corte en el rango de 380 a 700 m/s, y con ayuda de esta información se obtuvo la velocidad de onda de corte para los primeros 30 Se calculó metros, donde se alcanzó 393 m/s, el cual se encuentra dentro de la clasificación CD según la norma COVENIN. El siguiente perfil fue realizado por Gisca (2011) en el Municipio de Valencia en el Rectorado de la Universidad de Carabobo (Figura 5.17).

Tabla 5.7. Perfil de suelo del pozo de Ferrocarril km 56 del municipio Guacara. Universidad de  Carabobo, Mijares (2019) y Schmitz et al
Tabla 5.7. Perfil de suelo del pozo de Ferrocarril km 56 del municipio Guacara. Universidad de Carabobo, Mijares (2019) y Schmitz et al

Perfiles de suelo (clasificación C)

Modelo gravimétrico del basamento de la zona norte de la ciudad de Valencia, estado Carabobo (tesis de pregrado). Geología de la Sierra del Interior (región central) y parte de los llanos venezolanos (incluyendo parte de los estados Carabobo, Aragua, Guárico y Cojedes).

Mapa de microzonas sísmicas con el potencial de licuación

Una actualización sobre las fallas activas de Venezuela como aportes a la evaluación de la amenaza sísmica. Una revisión de rocas ígneas y metamórficas en la Cordillera de la Costa, Venezuela.
