Los trabajos se ejecutaron siguiendo los procedimientos y normas establecidos, de seguridad y de trabajo, primero con la demolición de la edificación existente y la nivelación general del sitio. Fue posible implementar todas las instalaciones y equipos de combustibles líquidos y GNL, de acuerdo con las expectativas creadas en este proyecto.
Objetivo General
Objetivos Específicos
II ORGANIZACIÓN DE LA EMPRESA O INSTITUCION
- Reseña Histórica de la Empresa o Institución
- MISION-OBJETIVO
- POLITICA DE CALIDAD, SEGURIDAD
- ESTRUCTURA ORGANICA
- FUNCIONES DEL INFORMANTE
Mantenimiento de equipos industriales en general, instalaciones de redes para combustibles líquidos y GLP (tuberías SCH 40 y SCH 80), instalación de equipos y/o dispositivos dispensadores, bombas en general. Producción-instalación de tableros en general para el Banco de la Nación de Piura, incluyendo tableros eléctricos, tableros de bombas contra incendio, tableros de control.
IV DESCRIPCION DETALLADA DEL PROYECTO DE INGENIERIA
DESCRIPCION DEL TEMA .1 Ubicación.-
- Características del terreno.-

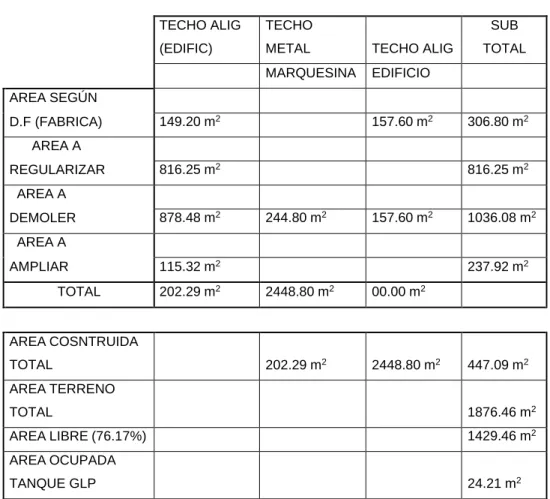

- Áreas. En el siguiente cuadro se indican las áreas a Considerar según el proyecto a ejecutar
- Distribución
Consta de un recinto cercado con un área de 136m2 aproximadamente donde se colocará un tanque de GLP con capacidad de 5,200 galones. Consta de un espacio de 96 m2 aproximadamente con rampa de hormigón para lavado de vehículos pesados. e) Zona de Maniobras.
ANTECEDENTES
Objetivo, Realizar el diseño de la ampliación de un centro de servicio de combustibles líquidos, y ampliarlo con un centro de gas para la venta de gas licuado de petróleo GLP. El Gasocentro contará con los siguientes tipos de combustible: Diésel B (Agricultura) Diésel C (Calefacción) La dotación de la instalación que permitirá cubrir la demanda tendrá la siguiente.
PLANTEAMIENTO DEL PROBLEMA
JUSTIFICACION
- JUSTIFICACION SOCIO-ECONOMICA
Además, el bolsillo del usuario se verá beneficiado ya que el precio actual del GLP por litro es más económico si lo comparamos con la gasolina.
MARCO TEORICO
- Definición de Términos
- Principios y Teorías sobre Estaciones de Servicio con Gasocentro
Es la concentración mínima de gases, vapores o nieblas inflamables en el aire por debajo de la cual la mezcla no es explosiva. Estos límites generalmente se expresan en porcentajes en volumen del gas o vapor en el volumen de la mezcla.
Protección Catódica
Pero en el caso de un tanque en superficie, estas cargas son insignificantes, en cambio, el tanque en estudio estará bajo tierra, es decir, aislado del calor del sol. Fuente: Tesis Selección y diseño de un sistema de protección catódica para tuberías enterradas en el centro operativo barre el Tigre Edo Anzoategul. Consiste en un sistema de celdas galvánicas en el que el ánodo está fabricado de un metal más activo que la estructura. El ánodo está conectado a la estructura y se puede medir la corriente de salida del ánodo. Se utilizan ánodos de magnesio y zinc. generalmente en instalaciones subterráneas y en agua salada, ánodos de zinc y aleaciones de aluminio (Tesis de Diplomatura Selección y diseño de un sistema de protección catódica para tuberías enterradas en el centro operativo de Bare el Tigre Edo Anzoategul).
Áreas clasificadas
- FASES DEL PROYECTO
- FASE I INGENIERIA PRESUPUESTAL
- FASE II INGENIERIA DE LA CONSTRUCCION

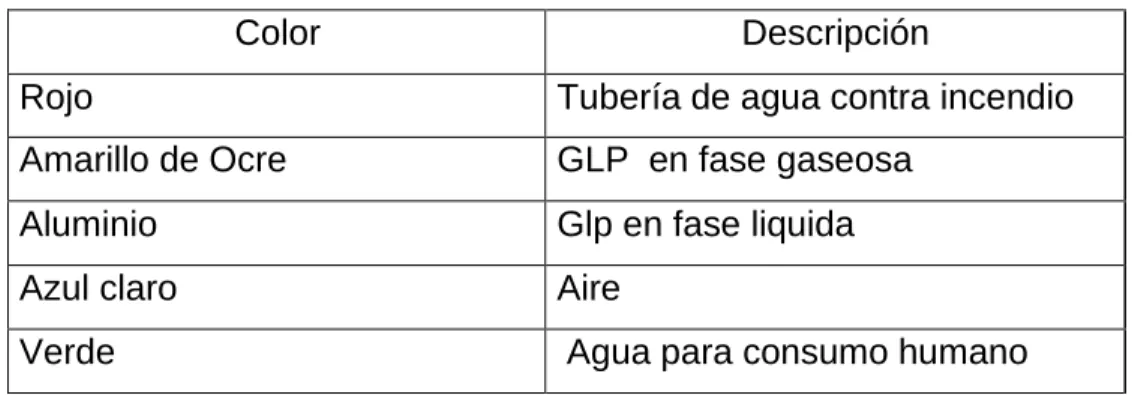

Se deben mantener en lugares visibles de la planta carteles con instrucciones de manipulación y seguridad relacionadas con el GLP. El ingreso de cualquier vehículo con motor de combustión interna sin dispositivos de chispa ni silenciadores, o cuando estén dañados para tal efecto, se señalizará esta medida en el ingreso a la planta. de una planta de envasado de GLP” autor Díaz Gratelly (2010), señalización de tuberías. La serie 6579 incluye un control de columna inferior que reduce significativamente la caída de presión a través de la válvula. Con cada caída de presión promueve mayores volúmenes de llenado y mayor eficiencia.
La norma más importante, por su relación directa con lo descrito, es el “Reglamento para dispositivos de gas licuado de petróleo para uso en el sector automotriz - Gasocentro”, Decreto Supremo N° 019-97-EM, que el. Las autoridades competentes para la aplicación del presente Reglamento son las Secretarías del Ministerio de Energía y Minería: Dirección General de Hidrocarburos DGH y el Organismo Supervisor de Inversiones en Energía OSINERG. Decreto Supremo N° 019-97-EM, Reglamento para el Establecimiento de la Comercialización de Gas Licuado de Petróleo para Uso en la Industria Automotriz - Gasocentro.
DESCRIPCION
En esta etapa inicial corresponde participar en una licitación interna de los costos a suma global propuesta por Petrogas Chimbote.
OBRAS CIVILES
- FASE III INGENIERIA INSTALACIONES MECANICAS Y ECTRICAS PARA COMBUSTIBLE LÍQUIDO
El anclaje y dimensiones de la estructura, así como los refuerzos y geometrías se pueden consultar en los planos del proyecto. Como regla general, la profundidad mínima debe ser tal que la línea generadora superior de la tubería esté a 60 cm de distancia. Las excavaciones necesarias para realizar las conexiones de las tuberías se realizaron después de nivelar el fondo de la zanja para que la tubería pudiera descansar sobre el fondo ya preparado.
Las zanjas se mantendrán libres de agua, no realizándose el tendido de tuberías cuando el estado de la zanja sea inadecuado. La estructura de la caja de transporte de líquidos para albergar 03 tanques. Está construido en una estructura de hormigón armado con muros de 20 cm de espesor con doble malla diseñada para soportar los esfuerzos por presión del suelo cuando los tanques están con y sin arena. , Suelo de hormigón de 20 cm, que está preparado para transferir cargas al suelo de manera uniforme. El interior y el exterior de la caja tanque serán impermeabilizados para evitar la entrada de agua, la caja tanque se llenará con arena gruesa y/o arena de río lavada, seca e inerte.
INSTALACIONES MECANICAS

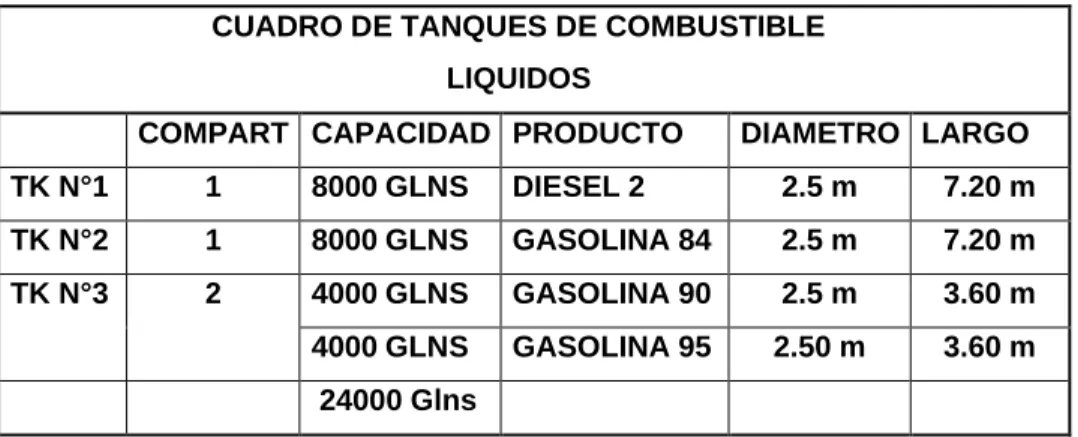

- INSTALACION DE TANQUES
- INSTALACION DE BOMBAS SUMERGIBLES,DISPENSADORES TUBERIAS Y CONEXIONES ROSCADAS
Una vez instalado y nivelado se rellenó con material inerte en capas no mayores a 0,20 m. Además, se instalaron 02 pozos de observación (tuberías ranuradas de 4”) para detectar posibles fugas en los extremos de la caja del tanque. Acoplamiento calibre roscado 2” NPT, para introducir una varilla, según tabla de cubatura.
El tubo de escape instalado fue de 4” indirecto, desde los tanques de combustible hasta el área indicada en los planos adjuntos al muro perimetral de la estación, con una pendiente del 2% con sus accesorios como codos de 4”, acoples de 4”. En 05 los tanques de combustible se instaló una tubería de 2” en el acople de manómetro a -15 cm del piso en el piso terminado para instalar una tapa de 2” y adaptador. El sistema de recuperación seleccionado consiste en instalar tres válvulas de flotador de 3”x2” en los tubos de ventilación, donde se retirará una línea de 3" hasta la tapa del accesorio y el adaptador de recuperación que recogerá los vapores de los tanques de combustible líquido del camión cisterna.
INSTALACIONES ELECTRICAS
- FASE IV INGENIERIA INSTALACIONES MECANICA Y ELECTRICAS PARA GASOCENTRO
- Instalación de Tanque
- Toma de Carga
- Tuberías y válvulas de la Red de GLP
- Prueba en Presencia del Ente Fiscalizador Osinerming
Durante el tiempo de prueba se verifican con una solución limpiadora posibles fugas en juntas, codos, bridas y accesorios instalados en cada tanque y tuberías. UL y a su llegada a los surtidores y bombas mangueras antiexplosión UL de ¾” con sus conexiones de tubería universales de ¾”. Los conductores instalados para los dosificadores y bombas sumergibles son de cobre electrolítico 99% y accesorios de conductividad, cuentan con aislamiento de PVC tipo termoplástico (THW), marca Indeco, y el conductor mínimo utilizado es de 2,5mm2.

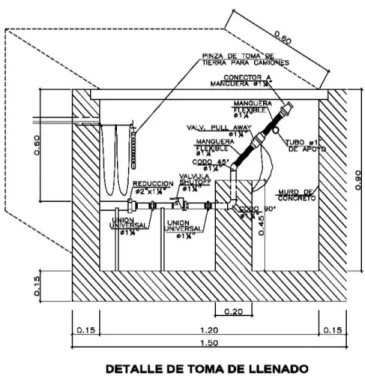

El grifo de vaciado del depósito se conecta a un tubo de ¾” SCH 80 provisto de doble válvula de cierre. Se encuentra ubicado en la playa, en una zona exterior al tanque y a una distancia de 8,00 metros de la edificación existente y 10 metros de una línea aérea que transporta electricidad en alta o media tensión. A la salida de los tanques se instalaron válvulas de cierre rápido de 2” (Apollo 80) para succión, 11/4 para Bay Pass, 3/4 para retorno de vapor de descarga, 3/4 para retorno de vapor del dispensador y 11/4 para GLP. descargar.
FABRICANTE 11
- BOMBA para Despacho de GLP
- Isla de GLP.-Este punto está constituido básicamente por las isletas de despacho donde están ubicados los dispensadores de doble despacho
- Dispensador de GLP
- Conductores Eléctricos “THW”
- Pulsador de emergencia.-
- Pozos a Tierra. El Establecimiento cuenta actualmente con 04 Pozos
- Planos de Instalaciones Eléctricas.-Los planos que se entregaron para la realización de los trabajos del sistema eléctrico son los
- Equipos de Seguridad
- Sistema de Protección catódica
- FASE V PRUEBA DE EQUIPOS Y PUESTA EN OPERACIÓN En esta Fase se realizan las pruebas en línea de los Dispensadores de
Se ubican las entradas y salidas de GLP y se realiza el tendido de las tuberías. En la determinación del caudal de diseño de GLP se tienen en cuenta los caudales determinados previamente, incrementándose este en un margen de seguridad del 20%. La Tabla 4.8 muestra los diámetros de las tuberías y su capacidad operativa, en Btu/h, en función de la longitud de las tuberías. Fuente: Tesis de Investigación sobre ampliación de centro de servicios con Gasocentro de GLP de 5000 galones para uso en el sector automotriz.
El flujo de GLP en este gasoducto depende de la capacidad de suministro del camión cisterna. Fuente: Estudio de Tesis de ampliación de un centro de servicios con una central de gas GLP para uso automotor de 5000 litros de capacidad de Carlos Nolberto Macines. Conexiones flexibles.- En la entrada y salida de la bomba de GLP se instalan Mangueras Flexibles de 2” con malla protectora, para.
Tablero GLP.- El tablero de distribución y control para 02 surtidores de GLP y 01 bomba instalada de GLP es del tipo Mural. Al TGLP proyectado se conectarán los pulsadores de emergencia (2 proyectados) para interrumpir el suministro eléctrico de los equipos de GLP y combustibles líquidos.
V EVUALACION TECNICA- ECONOMICA
Presupuesto de obras Civiles
Resumen de Presupuestos
VI CONCLUSIONES Y RECOMENDACIONES
Conclusiones
La estación de servicio ha sido implementada satisfactoriamente de acuerdo con la normativa vigente para satisfacer la demanda del parque automotor del municipio de Chimbote. La prueba de presión hermética de tanques y tuberías de combustible líquido y GLP concluyó satisfactoriamente en presencia de Osinerming, quien entregó un certificado de aprobación al contratista. Se implementó un sistema de protección catódica para tanques y tuberías de GLP, el cual los protege de la corrosión por un período estimado de 15 años.
Todas las pruebas se realizaron en equipos, surtidores y surtidores de combustibles líquidos y GLP en sitio con vehículos para ambos combustibles, manteniendo operativo el sistema de envío.
Recomendaciones
Se cumplieron estrictas normas de seguridad, especialmente las de la NFPA y el “Decreto Alto N° 019-97 que Reglamenta la Ley N° 26221” Ley Orgánica de Hidrocarburos. Para cumplir con el objetivo se han seguido los procedimientos de instalación de tanques, tuberías y equipos por área. El mantenimiento de los pozos construidos para la gasolinera con Gasocentro se debe realizar anualmente, agregando una dosis de gel Thor por cada pozo. Después de la absorbancia, continuar con la medición adecuada para obtener el registro de cada pocillo.
Para futuras instalaciones se deberá requerir el uso de una electrobomba de cero mantenimiento adecuada para estos trabajos, la bomba multietapa cumple con las condiciones de operación y trabajo continuo para estos casos. Se recomienda difundir la implementación de Gasocentro en la provincia porque tiene una doble ventaja de retorno, el beneficio que genera y la ventaja de que el GLP es un combustible de menor costo que la gasolina. Sin contar las ventajas medioambientales de ser un combustible menos contaminante que el DB5 y la gasolina.
