ESTUDIO DEL AFLOJAMIENTO ASEPTICO DE PROTESIS PARA CADERA CEMENTADA

SECCIÓN DE ESTUDIOS DE POSGRADO E INVESTIGACIÓN

DESTUDIO DEL AFLOJAMIENTO ASÉPTICO D EPRÓTESIS PASRA CADERA CEMENTADA DEBIDO

AL DESGASTE

T E S I S

QUE PARA OBTENER EL GRADO DE

DOCTOR E N C I E N C I A S C O N E S P E C I A L I D A D E N

INGENIERIA MECANICA.

P R E S E N T A :

M e n C . C ESAR VÍ CTOR F ER IA R E YES

DIRECTOR: DR. GUILLERMO URRIOLAGOITIA CALDERON

RESUMEN

El restablecimiento de la incapacidad de movimiento de una extremidad inferior, se presenta como un reto dadas las opciones que se tienen para sustituir una parte dañada de la estructura ósea por un implante. Las técnicas de reconstrucción se han venido llevando a cabo desde tiempo atrás y, en la actualidad aún existe cierta incertidumbre en cuanto al desempeño de los distintos implantes, por lo que cada vez es más intensa la investigación alrededor del mundo en este sentido. En nuestro país, la biomecánica como tal, ha generado un gran interés principalmente en las universidades lo que ha permitido el desarrollo de esta disciplina.

La cadera es una de las extremidades que más afecta a las pacientes mexicanas en edad adulta, ya que se presentan enfermedades propias de la edad como lo es la descalcificación ósea, lo que vuelve al sistema esquelético frágil y susceptible a lesiones que imposibilitan al paciente realizar sus actividades básicas. Bajo este contexto, se lleva a cabo la presente investigación relacionada a conocer el comportamiento del sistema cadera-prótesis femoral del tipo cementada. Los resultados permitirán establecer niveles de concentración de esfuerzos que afectan el desempeño óptimo del implante, que a su vez sirva como información técnica al departamento de cirugía articular del Centro Nacional de Ortopedia, para el establecimientos de criterios propios con conocimientos basados en estudios confiables que permitan obtener el mayor rendimiento de los componentes del implante.

Para abordar el caso, se desarrolla un modelo de elementos finitos de un pelvis humana, para lo cual se tuvo la colaboración de una voluntaria, aparentemente sana y previamente seleccionada, de alrededor de 1.60 m. de estatura, 50 kg. de peso y de alrededor de 60 años de edad que, en opinión de los médicos, cumplía con las características morfológicas de la paciente típica mexicana. Cabe hacer mención de que es recomendable que, posterior a una colocación de un implante, el hueso reciba el mismo estímulo mecánico que recibe en estado normal. La geometría se establece a partir de cortes tomográficos de la zona de estudio, se obtuvieron 92 cortes tomados a una distancia de 3 mm. aproximadamente. Los cortes se digitalizaron y se obtuvieron puntos que definen la geometría del modelo en tres dimensiones.

Posterior a una revisión bibliográfica de la literatura especializada, se establecieron los parámetros que debe cumplir el modelo de elementos finitos, que abarca la definición de la geometría, las propiedades de los materiales a emplear, así como las condiciones de carga y de frontera del mismo.

Para el procesamiento de los datos mencionados anteriormente, se utiliza el paquete Ansys versión 6.1 sobre una computadora del tipo Pentium 4 con un procesador a 2.4 Ghz de velocidad.

Los análisis mostraron distintos niveles de esfuerzos, lo que en términos ingenieriles representan las cargas que soporta el implante en condiciones normales de la fase de la marcha. Por lo que la conclusión a la que se llega después de analizar lo resultados arrojados es que se debe evitar las condiciones extremas de solicitación de carga del implante y se debe hacer énfasis en mantener el peso del paciente evitando así la sobrecarga del mismo, de la misma forma evitar cargar objetos de gran peso que ponga en riesgo el desempeño de la prótesis.

Se debe tener presente que una cirugía de cadera, en la cual se sustituye una parte de hueso con un implante, involucra un cambio en los hábitos del paciente y que en la medida de lo posible, se debe de tener cuidado de no sobrecargar la extremidad afectada.

Justificación

El presente trabajo de investigación contempla el empleo de técnicas numéricas

para el estudio del aflojamiento aséptico ocasionado por el efecto “DEBRIS” en

prótesis de cadera. Se contempla para el análisis numérico el empleo del método

del elemento finito, empleando el paquete Ansys6.1.

El efecto “DEBRIS” es también conocido como desgaste de las copas

acetabulares del sistema prótesis-cadera; de manera general, se piensa que este

tipo de desgaste es el principio que ocasiona el aflojamiento de las prótesis de

cadera, y con el fin de evaluar ésta interfase, se pretende realizar el análisis de

una cabeza femoral y un acetábulo previamente seleccionados. El modelado de

ambos elementos se realizará de forma tridimensional y se contempla la validación

de los resultados obtenidos con técnicas de análisis experimental de esfuerzos.

Para ello se pretende establecer bases técnicas para la selección de la copa

acetabular y una cabeza femoral que represente el promedio que se emplea en

pacientes de nuestro país. De la misma manera, permitirá conocer el desempeño

de la interfase sin que ocasione problemas de algún tipo para el paciente; así

mismo, permitirá conocer sus características biomecánicas tales como resistencia

a la compresión y vida de fatiga del acetábulo seleccionado, con la finalidad de

encontrar nuevos y mejores métodos que permitan conocer la vida útil del

mencionado componente y al mismo tiempo permitir al ser humano (paciente)

contar con una mejor calidad de vida. Cabe también hacer mención que es un

estudio único en nuestro país y que permitirá sentar las bases para futuros análisis

Estudio del aflojamiento aséptico de prótesis para cadera

cementada debido al desgaste

ÍNDICE

RESUMEN JUSTIFICACIÓN OBJETIVO

ÍNDICE DE FIGURAS ÍNDICE DE TABLAS INTRODUCCIÓN

CAPITULO 1

LA BIOMECÁNICA Y SU APLICACIÓN A LAS

PRÓTESIS E IMPLANTES

1. 1 La bioingeniería 1. 2 La biomecánica

1. 3 Antecedentes históricos de la biomecánica. 1. 4 Objetivo de la artroplastía de cadera

1. 5 Antecedentes históricos de la artroplastía de cadera 1. 6 Los reemplazos articulares de cadera.

1. 7 Indicaciones y contraindicaciones de la artroplastía de cadera 1. 8 Materiales empleados en las artroplastías de cadera

1. 9 Las prótesis fabricadas a la medida

1. 10 La estabilidad y su importancia en la artroplastía de cadera 1. 11 La calidad y cantidad de contacto como factores de estabilidad 1. 11. 1 Factores biológicos de estabilidad

1. 12 Referencias del capítulo 1

CAPITULO 2

CONCEPTOS MÉDICO-BIOLÓGICOS APLICADOS A LA

BIOMECÁNICA DEL HUESO

2.1 La función del esqueleto 2.2 Estructura del tejido óseo 2. 2. 1 Clasificación de los huesos 2. 3 Formación del tejido óseo

2. 3. 1 Estructura microscópica del tejido óseo 2. 3. 2 Células del tejido óseo

2. 5 Remodelación fisiológica

2. 6 Modelación y remodelación adaptativa 2. 8 Hueso trabecular o esponjoso

2. 9 Anatomía de la cadera 2. 10 Anatomía de la pelvis 2. 11 Anatomía del fémur

2. 12 Fisiología articular de la cadera 2. 13 Movimientos de flexión de la cadera 2. 13. 1 Movimientos de extensión de la cadera 2. 13. 2 Movimientos de abducción de la cadera 2. 13. 3 Movimientos de aducción de la cadera

2. 13. 4 Movimientos de rotación longitudinal de la cadera 2. 14 Estabilidad de la cadera

2. 15 La cadera y sus músculos principales 2. 16 Los tumores del tejido óseo

2. 17 El sistema inmunitario 2. 18 Inmunología

2. 18. 1 La defensa inmunitaria

2. 18. 2 Células de defensa del sistema inmunitario 2. 18. 3 Células asesinas naturales

2. 19 Defensa inmunitaria humoral 2. 20 Anticuerpos y linfocitos B 2. 21 Defensa humoral inespecífica 2. 22 Los inmunocomplejos 2.23 Referencias del capítulo 2

CAPITULO 3

MATERIALES EMPLEADOS EN LA FABRICACIÓN DE

PRÓTESIS E IMPLANTES

3. 1 Materiales que se emplean para las prótesis internas 3. 2 Estabilidad de los implantes

3. 3 Biocompatibilidad de los metales 3. 4 Biocompatibilidad de las cerámicas 3. 5 Materiales plásticos

3. 6 Conceptos para el diseño y el empleo de Biomateriales 3. 6. 1 Superficies de deslizamiento

3. 6. 2 Selección de los materiales para los reemplazos articulares 3. 7 Consideraciones para el diseño

3. 8 Consideraciones para el empleo de biomateriales 3. 8. 1 Efectos metabólicos

3. 8. 2 Efectos bacteriológicos 3. 8. 3 Efectos inmunológicos 3. 8. 4 Efectos neoplásicos 3. 8. 5 Corrosión y biodegradación 3. 9 Fricción y desgaste

3.1.1.1 Efectos bacteriológicos 3.1.1.2 Efectos inmunológicos

3.1.1.3 Efectos neoplásicos

3.7 Respuesta a la fricción y al desgaste 3.7.1 Desgaste

3.7.2 Formas de desgaste 2.7.2.1 Desgaste inicial 2.7.2.2 Medición del desgaste 3.8 Mecanismo de fricción

3.9 Factores que condicionan el rozamiento

3.10 Respuesta del tejido a los materiales de los implantes 3.11 Respuesta normal del tejido

CAPITULO 4

APLICACIÓN DEL MÉTODO DEL ELEMENTO FINITO AL ANÁLISIS

DE ESTRUCTURAS ÓSEAS

4.1 Antecedentes del método del elemento finito aplicado a la biomecánica 4.2 Primeros modelos de elementos finitos de estructuras óseas

4.3 Estudios de fracturas y fijación de huesos por Método del Elemento Finito 4.4 Propiedades biomecánicas consideradas en los modelos

4.5 Cargas consideradas en los modelos

4.6 Desarrollo del modelo de elementos finitos del caso de estudio 4.7 Referencias del capítulo 4

CAPITULO 5

ANÁLISIS EXPERIMENTAL DE ESFUERZOS APLICADO A LA

BIOMECÁNICA

5.1 Definición de Análisis de Esfuerzos 5.2 Definición de la solución analítica cerrada 5.3 Los análisis experimentales de esfuerzos 5.4 Métodos numéricos de análisis de esfuerzos

5.5 Mediciones de la deformación aplicado a la biomecánica 5.5.1 Concepto de la fotoelasticidad reflectiva

5.5.2 Concepto y definición de la fotoelasticidad de transmisión 5.5.3 Lacas frágiles

5.5.4 Galgas extensométricas 5.6 Fotoelasticidad reflectiva

5.6.1 Selección de las cubiertas fotoelásticas 5.6.2 Calibración de las cubiertas

CAPITULO 6

MODELO DEL MÉTODO DEL ELEMENTO FINITO DEL CASO A

CONSIDERAR

6.1 Consideraciones para el modelo 6.2 Selección de las cargas a considerar 6.3 Aplicación de las cargas

6.4 Desarrollo preliminar del modelo 6.5 Descripción del modelo

6.6 Solución del modelo 6.7 Análisis de los resultados 6.8 Referencias del capítulo 6

CAPITULO 7

ANÁLISIS DE LOS DISTINTOS CASOS DE ESTUDIO EMPLEANDO

EL MÉTODO DEL ELEMENTO FINITO

7.1 Desarrollo del primer modelo de estudio 7.2 Análisis de los Resultados

7.3 Desarrollo del segundo modelo 7.4 Análisis de resultados

7.5 Referencias del capítulo 7

CAPITULO 8

PLANTEAMIENTO DE LA VALIDACIÓN EXPERIMENTAL

8.1 Validación experimental del trabajo 8.2 Consideraciones

8.3 Casos a analizar

8.4 Referencias del capítulo 8

CAPITULO 9

VALIDACIÓN EXPERIMENTAL DEL CASO DE ESTUDIO

9.1 Características del banco de cargas 9.2 Consideraciones a emplear

9.3 Resultados

CAPITULO 10

ANÁLISIS DE LOS RESULTADOS OBTENIDOS Y

CONCLUSIONES

10.1 Importancia de la información obtenida 10.2 Impacto social

Objetivo

Es el estudio del desgaste en las copas acetabulares con cubiertas de polietileno

mediante técnicas de análisis de esfuerzos empleando el Método del Elemento

FInito. Para ello se formula la siguiente hipótesis: una menor taza de desgaste da

como resultado una menor taza de aflojamiento.

Para lo cual se contempla a pacientes típicos del Servicio de Cirugía Articular del

Centro Nacional de Rehabilitación (CNR), mujeres mayores de 50 años, obesas

50, 60 kg, bajitas (alrededor de 1.50 m de estatura). El estudio está enfocado

principalmente a prótesis cementadas que se emplean en este centro, y se espera

obtener resultados satisfactorios que permitan una mayor vida útil, así como

establecer metodologías de análisis numéricos.

También, los resultados del presente trabajo contribuirán al desarrollo de

metodologías que permitan una mayor longevidad del implante. De la misma

manera, el contar con estudios propios permite sentar las bases de futuros análisis

que son de importancia para nuestro país y en particular para el área del sector

ÍNDICE DE FIGURAS

FIGURA TÍTULO PÁGINA

1.1 Muestra las dos partes del reemplazo de un componente femoral y su forma de fijación [25].

19

2.1 Muestra un corte de hueso en el que se aprecia el hueso compacto y el esponjoso [1].

30

2.2 Corte por desgaste de un fémur humano, que muestra un sistema haversiano típico, lagunas y canalículos. (Según Fawcet, D. W. En Greep, R. O; ed: Filadelfia, Blakiston Co., 1953) [1].

33

2.3 Muestra un sector del tallo de un hueso largo, presenta la disposición de las laminillas de los sistemas haversianos, de las laminillas intersticiales y de las láminas circunferenciales externa e interna. (Según A. Benningghoff, Urban & Schwarzenberg, 1949.) [1]

34

2.4 Organización estructural del hueso [8]. 39

2.5 Corte frontal de la articulación de la cadera. 41

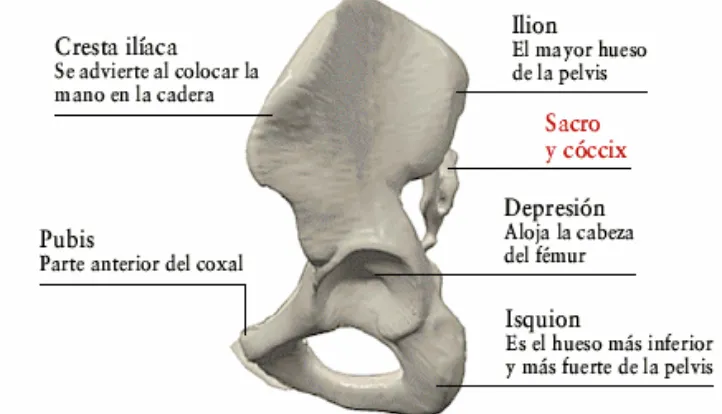

2.6 Anatomía de la pelvis y sus elementos principales. 42

2.7 Muestra la pelvis en una vista lateral en la cual puede apreciarse la fosa que aloja a la cabeza del fémur, por debajo de ésta se aprecia el isquion, que es el hueso más fuerte y el más inferior de la pelvis.

42

2.8 Vista frontal del fémur. 43

2.9 Extremidad superior del fémur, cara posterior [2]. 44

2.10 a) Anteversión del fémur observada desde los cóndilos (vista inferior) b) Anteversión del fémur observada desde la cabeza femoral (vista superior) (Eftekar NS: Total hip artrhoplasty. Edit. Mosby, 1993 [19].

45

2.11 Movimientos básicos de la articulación de la cadera y su designación (Adrian y Cooper: Biomechanics of human movement, Ed. WCB Brown & Benchmark, 1995, [21].

46

2.12 Músculos sujetadores y abductores de la cadera [20]. 48

2.13 Músculos abductores de la cadera [20]. (Kapanji IA: Cuadernos de Fisiología articular. Tomo 2. Ed. Toray Masson, 1977)

49

3.1 El paradigma del aflojamiento protésico. A: Diagrama que muestra algunos de los factores que contribuyen a la inestabilidad protésica y la resorción ósea en el sitio de la colocación quirúrgica del implante. B: diagrama que muestra el proceso que lleva al afloja- miento y el dolor [7].

74

3.2 Proceso de adhesión de las células óseas a una cubierta de hidroxiapatita [7].

77

4.1 Modelo de elementos finitos de un fémur humano (Brekelmans y cols. 1972) [1].

86

4.2 _{Modelo tridimensional de un fémur humano (Rohlman y cols.}

1982) [13].

88

[41].

4.5 _{Modelo de elementos finitos de la parte superior de un fémur}

obtenido por tomografía computarizada [13].

90

4.6 _{Modelo tridimensional de elementos finitos en que se muestran}

las consideraciones de carga [45].

91

4.7 _{Sistema de fuerzas aplicadas al modelo femoral de elementos}

finitos [49].

91

4.8 _{Modelo de un fémur de elementos finitos de un sistema}

implante-hueso. (Taylor y cols., 1996) [49].

92

5.1 _{Herramientas de análisis disponibles para la investigación en}

biomecánica aplicada a la ortopedia.

103

5.2 _{Polarización de la luz [ 7]} 108

5.3 _{Polariscopio plano [7]} 109

5.4 _{Polariscopio circular [7]} 110

5.5 Representación esquemática de un polariscopio de reflexión. 111

5.6 Calibrador basado en una viga en voladizo 114

5.7 _{Implante instrumentado para medir fuerzas en una oveja in vivo.}

(Bergmann y cols., J. Biomech 21:169-176, 1988 [15] )

117

5.8 _{Prótesis de hombro con instrumentación de telemetría}

(Kummer y cols. Clin Orthop 330:31-34, 1996 [16] )

117

5.9 _{Protesis no convencional para cadera instrumentada con circuitos}

telemétricos (Taylor y cols. J Biomech, 30(3):225-234, 1997) [17]

118

ÍNDICE DE TABLAS

TÉRMINO DEFINICÍON

Abducción Alejamiento de la línea media.

Absorción Captación de líquidos u otras sustancias por piel, superficies mucosas o vasos.

Acetábulo Cavidad grande en forma de copa en la cual se articula la cabeza del fémur.

Aducción Acercamiento hacía el centro o a la línea media. Agonistas Músculos que originan o provocan movimiento.

Anatomía Estudio de las estructuras de los cuerpos animados y de las relaciones de los diferentes órganos, por medio de la disección (del griego ana, a través, y temno, yo secciono).

Anastomosis Conexión quirúrgica entre vasos (arterias o venas) o entre partes de un tubo.

Anfiartrosis Articulación de poco movimiento.

de los agonistas.

Antropometría Ciencia y técnica que se encarga de realizar mediciones al cuerpo humano.

Aponeurosis Expansión tendinosa parecida a un listón, aplanada. Sirve para recubrir al cuerpo debajo de la pie! y reviste los músculos y otros órganos.

Articulación Sitio de unión entre dos o más huesos del esqueleto. Artroplastía Acción de llevar a cabo una cirugía de cadera.

Artrosis Articulación.

Biocompatibilidad Convivencia pacífica entre un material externo y un sistema vivo, sin ninguna reacción alergica

Biomecánica Síntesis entre la biología y la mecánica donde los principios de la mecánica se aplican a sistemas biológicos.

Bipennado Músculos cuyas fibras están dispuestas a cada lado de un tendón, al igual que una pluma de ave.

Bolsa, Bursa Cavidad en forma de saco llena de líquido viscoso, situada en un lugar de los tejidos desde el cual, de otro modo se desarrollaría fricción.

Cadera Región lateral de la pelvis del latín cathedra, silla

Cartílago Tejido animal elástico, flexible, blanco o grisáceo, adherido a las superficies articulares óseas. Es una variedad de tejido conjuntivo, compuesto de células dispuestas en grupos y contenidas en cavidades (cápsulas cartilaginosas) en una sustancia intercelular homogénea.

TÉRMINO DEFINICÍON

TÉRMINO DEFINICIÓN

Calidad de vida Capacidad para realizar los movimientos que permiten cubrir las necesidades básicas de la vida tales como: caminar, comer, vestirse, etc.

Centro de gravedad Punto imaginario, en que se puede considerar que está concentrado el peso del cuerpo.

Colágeno Sustancia proteica en forma de fibras que funciona como cemento en la estructura ósea.

consolidación Reparación fisiológica de una fractura.

Diáfasis Parte intermedia de los huesos largos de forma tabular. Dismetría Desigualdad en la longitud de los miembros

Distal Lejano, alejado de cualquier punto de referencia(normalmente de la cabeza).

Fisiología Estudio del funcionamiento de los órganos y de los tejidos de los seres vivos (del griego physis, naturaleza y logos, estudio). Fisioterapía Método terapéutico basado sobre el empleo científico de los

agentes físicos naturales: aire, agua, reposo, movimiento, gimnasia, altitud, climas, calor y luz (del griego physis,

naturaleza, y therapeyo, yocuido).

Fluido sinovial Fluido lubricante secretado por la membrana sinovial de una articulación.

Glúteo Que pertenece a las nalgas.

In vitro Que se observa dentro de un tubo de ensayo, experimento que se hace fuera del organismo viviente.

In vitro Que se observa dentro de un tubo de ensayo, experimento que se hace fuera del organismo viviente.

In vivo Dentro del organismo viviente.

Inserción Lugar en que se fija un músculo a un hueso que se mueve. Intertrocantéreo Localizada entre los trocánteres mayor y menor.

Ligamiento Banda o placa de tejido firme compacto fibroso que sirve para unir dos huesos.

Lesión Toda discontinuidad de tejido, patológica o pérdida de función de una parte.

Locomoción Acto de desplazarse de un lugar a otro.

Marcha Modo de transportación en el cual al menos uno de los pies está en contacto con el suelo todo el tiempo.

Medial Perteneciente al centro, más cerca del plano medio del cuerpo.

TÉRMINO DEFINICÍON

Metástasis Aparición de uno o más focos de enfermedad de un órgano o parte, a otra sin conexión directa con ella, en forma secundaria. Metáfísis Parte ancha de la extremidad de la diálisis.

ortopedia Rama de la medicina que se encarga de prevenir o de corregir deformaciones humanas del sistema neuro-músculo-esquelético, por medio de aparatos especiales o ejercicios especiales o ejercicios corporales.

Osteoblastos Células especializadas que segregan o producen la sustancia interceluar del hueso.

Osteoclasto Célula encargada de la resorción y destrucción del tejido óseo. Ostión Unidad básica de estructura de hueso compacto, que incluye un

conducto central y laminillas dispuestas concéntricamente; estas unidades se encuentran dirigidas en el sentido longitudinal del hueso.

presentarse después de la menopausia o en la vejez.

Osteosíntesis Formación de tejido óseo, generalmente después de la fijación de fragmentos de un hueso fracturado.

Osteotomía Retiro de material óseo por medios quirúrgicos. Proximal Más cerca, con cualquier punto de referencia.

Postura Posición corporal en referencia a una de sus partes, un estado neuromecanico concerniente a mantener el equilibrio.

Propioceptores Nervios receptores localizados en las articulaciones y los tendones.

Prótesis Partes artificiales que sustituyen una parte del cuerpo con el propósito de restaurar alguna función.

Resorción Pérdidas de sustancias por medio fisiológico o patológico.

Sarcoma Tumor, a menudo maligno, que se origina en tejido conectivo o no epitelial.

Sinartrosis Forma de articulación que no tiene movimiento notable. Sínfisis Línea de unión y fusión entre huesos originalmente distintos. Sistémico Que pertenece o afecta al cuerpo como un todo.

Tendón Cordón fibroso de tejido conectivo, en el cual terminan las fibras y mediante él se conectan el músculo y el hueso.

INTRODUCCION

En México, la biomecánica es escasamente estudiada, y no ha sido sino hasta recientemente cuando se han realizado esfuerzos para lograr un desarrollo sustentable en esta rama. Aunque, ya se han desarrollado algunos trabajos en esta disciplina. A nivel mundial esta rama ha tenido un desarrollo muy notable en los últimos años, la tecnología involucrada en la concepción, diseño y fabricación de los distintos implantes que se emplean en ortopedia, tiene un alto grado de sofisticación, en virtud del alto riesgo que se corre por su empleo en seres humanos.

La falla de alguno de estos implantes puede ocasionar al paciente daños considerables, ya sea que el implante falle y ocasione un nuevo punto de fractura, que en la gran mayoría de los casos resulta ser más severo que el que motivó la cirugía donde se le colocó; o en el peor de los casos, puede ocasionarle daños aún mayores en caso de que éstos no sean biocompatibles, o bien que causen problemas infecciosos o degeneraciones a nivel genético.

Los países altamente industrializados cuentan con casas comerciales que se dedican al desarrollo de implantes ortopédicos. Tales compañías cuentan con una larga tradición en esta área y por lo tanto, cuentan también con personal altamente especializado tanto en la producción, como en la investigación básica requerida para sustentar un desarrollo de estas características. En nuestro país, existen pocas empresas dedicadas a esta área, algunas de ellas son subsidiarias de empresas transnacionales de alta tecnología. A pesar de producir artículos de alta calidad, su misión se limita a la manufactura del producto y son ajenos a los procesos previos. Así, no están involucrados en las fases del diseño del producto ni tienen acceso a la tecnología empleada en el trabajo realizado a la materia prima. Esto es, dependen tecnológicamente de la casa matriz.

Por otra parte, las empresas que desarrollan sus propios productos tienen un nivel de desarrollo tecnológico que las limita para competir con éxito con las empresas de alta tecnología. Esencialmente tienen limitaciones en las técnicas más avanzadas para analizar y optimizar el diseño de sus productos.

Desde que por primera vez fueron empleadas, las prótesis de cadera han pasado por varias etapas desde su aplicación. Durante la primera fase de ésta aplicación, se empleaba con mayor frecuencia las llamadas prótesis cementadas, el cemento era del tipo polimetilmetacrilato (PMMA), con el tiempo (alrededor de unos cinco años) y, al realizar las evaluaciones respectivas, éstas presentaban a un aflojamiento “prematuro”, esto era atribuido a una cierta enfermedad del cemento, aún hoy, existen distintas opiniones encontradas referente a este tema. Una segunda fase fue el empleo de las prótesis no-cementadas, éstas fueron un intento para obtener mayor durabilidad pero, con el transcurso del tiempo y de acuerdo a los resultados clínicos posteriores, se constató que las prótesis cementadas presentaban una mayor durabilidad, por lo que se regreso a la técnica anterior.

El aflojamiento es uno de los principales problemas que más comúnmente se presentan en las artroplastías totales de cadera, este se presenta por muy diversas causas, una de ellas es el ocasionado por pequeñas partículas de desgaste, que a su vez originan una reacción del sistema inmunológico del organismo, ocasionando que ésta reacción genere la muerte de tejido circundante a la prótesis. Para este efecto, el problema que presentan, es en la denominada región acetabular, ocasionado por el desgaste en las interfaces de la copa, el cual es conocido como DEBRIS. Este ocurre con el polietileno, que es la cubierta que cubre a la parte metálica que va sujeta a la pelvis.

Actualmente, existen prótesis de cadera no cementadas y cementadas, también hay una combinación de las mismas llamadas híbridas. Las no cementadas, especialmente la copa acetabular va sujeta a la pelvis y es de metal, la cual se fija mediante tornillos; por la parte interna lleva un recubrimiento de polietileno, lo que evita el contacto de metal con metal de la parte superior de la prótesis.

Las cementadas van sujetas con cemento (Polimetilmetacrilato) a la pelvis de una copa acetabular de polietileno, en contacto con la parte superior de la prótesis y por supuesto la parte del vástago es toda recubierta con cemento. En las prótesis híbridas se realiza una combinación de estas prótesis, pudiera ser que la parte superior sea la parte de una prótesis no cementada y la parte del vástago sea cementada y viceversa.

El presente trabajo abordará concretamente el problema del debris en la zona de contacto de la copa acetabular con la pelvis, ya que el aflojamiento en ésta zona, de acuerdo a los antecedentes que se tienen por parte del cuerpo médico en el centro Nacional de Ortopedia, se origina por diminutas partículas de desgaste, siendo la principal causa de los fracasos de las prótesis. Por lo que en el presente análisis se buscará realizar la evaluación del debris que afecta el buen resultado de las artroplastías de cadera.

búsqueda y selección de pacientes que reunieran las condiciones y características típicas del paciente mexicano; se llegó a obtener la colaboración de una persona de 1.60 m de estatura con 80 Kg. de peso, tales características fueron aprobadas con las opiniones del cuerpo médico encargado de realizar las cirugías. Posteriormente, se sometió a una evaluación previa a la persona seleccionada, con el fin de no detectar anomalías que pusieran en riesgo las lecturas tomográficas que se pretendían obtener. Se obtuvieron alrededor de 92 cortes tomográficos realizados cada 3 Mm. de la región en donde se localiza la interfase de la copa acetabular que une a la región de la pelvis con la cabeza femoral.

Para la realización del presente trabajo de investigación, se cuenta con una experiencia de alrededor de cinco años en ésta área, se han realizado tesis con grado de maestría y doctorado analizando el efecto del espesor de la capa de cemento de prótesis de cadera cementadas, el análisis biomecánico de una prótesis no convencional para cadera, estudios de optimización del componente femoral de una prótesis no convencional no bloqueada para cadera y otros proyectos mas que se están llevando en la actualidad. Por lo antes mencionado cabe señalar que existe una experiencia respetable en el área, además de los trabajos de divulgación escritos que consolidan la importancia de la biomecánica ortopédica realizado en la SEPI-ESIME-IPN.

Los proyectos anteriores, todos bajo la línea de investigación en Biomecánica, se han llevado a cabo gracias a los apoyos económicos otorgados por el CONACYT y por el propio Instituto, así como a la infraestructura del Centro Nacional de Rehabilitación. Por lo que, en este punto es necesario resaltar todas las facilidades otorgadas a la línea de investigación, que con cada nuevo caso de estudio, se consolida como uno de los principales grupos de investigación en nuestro país.

De manera general se dice que existe el aflojamiento aséptico cuando se genera el aflojamiento en los componentes de algún implante o prótesis, éste se origina por muy diversas circunstancias, aún hoy, estas causas son muy diversas; una de las causas de mayor índice de aflojamiento, son pequeñas partículas desprendidas conocidas como debris, las cuales se desprenden del propio implante o prótesis.

artroplastía de cadera, lo cual acelera el aflojamiento [11]. Por otra parte, estas mismas partículas se encuentran asociadas con la activación de las células asesinas del sistema inmunológico, llamadas macrófagos, así como también está relacionada con la osteolisis en las artroplastías de cadera [2, 12, 13].

Para conocer el desgaste en copas acetabulares recubiertas en sus zonas de contacto con polietileno, Sonny y cols. 1998 [14] Realizaron un estudio en 83 artroplastías de cadera en 75 pacientes, con vástagos femorales de geometría similar, pero de diferentes materiales, aleaciones y superficies porosas; al mismo tiempo empleando diferentes diseños de cuello y cabeza femorales. A las artroplastías se les hizo un seguimiento por un periodo promedio de 66 meses. En todos los casos, se empleó un mismo tipo de componente o copa acetabular recubierta con polietileno; 25 vástagos fueron de una sola pieza (no modulares), 58 tuvieron cuello y cabeza (modulares). En 70 casos, se emplearon vástagos con cabezas femorales de cromo-cobalto, 13 fueron de titanio.

estables es de aproximadamente 3% en pacientes con seguimientos de al menos dos años, tanto en componentes fabricados con bases de titanio como en los de aleación cromo-cobalto [15].

El polietileno es hoy en día uno de los materiales plásticos de mayor producción y se designa como PE; de acuerdo a su proceso durante su polimerización, se distinguen varios tipos de polietilenos: a) de baja densidad, b) de alta densidad y c) lineales de baja densidad.

El polietileno de baja densidad es un polímero ramificado que se obtiene por polimerización en masa del etileno mediante radicales libres a alta presión.

El polietileno es un sólido más o menos flexible dependiendo del grosor, ligero y buen aislante eléctrico; presenta además una gran resistencia mecánica y química. Se trata de un material plástico que por sus características y bajo costo es muy empleado en envasado, revestimiento de cables y en la fabricación de tuberías. A partir del polietileno de baja densidad se obtiene el polietileno reticulado (con enlaces entre cadenas vecinas), es rígido y más resistente a la tracción y al cambio de temperatura, se emplea para proteger y aislar líneas eléctricas de baja y media tensión.

El proceso de polimerización del polietileno de alta densidad, se lleva a cabo a baja presión y con catalizadores en suspensión. Se obtiene así un polímero muy cristalino, de cadena lineal muy poco ramificada. Su resistencia química, térmica, impermeabilidad y dureza son superiores a las del polietileno de baja densidad, aunque este último es más resistente al agrietamiento y a los impactos. Se emplea normalmente en la construcción y para recubrimientos o componentes de prótesis, así como también en envases, contenedores de agua, gas y para combustible.

El polietileno lineal de baja densidad se obtiene polimerizando el etileno con un alqueno (especialmente 1-butano) a baja presión, en disolución, suspensión o fase gaseosa en presencia de catalizadores. Se trata de un polímero lineal con ramificaciones cortas que hacen que su temperatura de fusión y su resistencia a la tracción y al agrietamiento sean superiores a las del polietileno de baja densidad. Se utiliza en el recubrimiento de cables y en la fabricación de objetos moldeados por extrusión y soplado.

coeficientes de fricción de los plásticos y metales, entre los plásticos y cerámicas, así como de los metales entre sí. El buen funcionamiento del polietileno como material articular es variable y depende del método de fabricación, del diseño de la interfase articular, así como la superficie de carga. Por último, el trabajo se encuentra dividido en un capitulado que permitirá al lector una comprensión fácil de los diferentes temas que se abordan, en el capítulo uno, se habla de lo que implica la biomecánica y su aplicación a las prótesis e implantes, por lo que presenta de manera clara el marco teórico del campo de estudio, el capítulo dos, se centra en los aspectos de la medicina y sus conceptos básicos que son aplicados a estudio y la comprensión del comportamiento mecánico de la estructura ósea del cuerpo humano, en el capítulo tres, se hace énfasis en los principales materiales empleados en la fabricación de prótesis e implantes, permitiendo al lector un conocimiento sobre las características de biocompatibilidad y de resistencia de los metales y sus aleaciones utilizados. En el capítulo cuatro se presentan los antecedentes del Método del Elemento Finito, su capacidad de análisis de estructuras complejas como el tejido óseo y una reseña desde sus primeras aplicaciones, así como las bondades del método. Todo estudio numérico se hace necesario validarlo, por lo que en el capítulo cinco se presentan las diferentes técnicas de los análisis experimentales de esfuerzos y sus respectivas características, con estos primeros capítulos se tiene ya en conocimiento que permitirá realizar el modelo numérico el cual se presenta en el capítulo seis, para que en el capítulo siete se realice la respectiva validación experimental del trabajo.
