TESIS
QUE PARA OBTENER EL TÍTULO DE INGENIERO EN
COMUNICACIONES Y ELECTRÓNICA
PRESENTA:
Margarita Morfín Rodríguez
Asesores:
M. en C. Jaime Pedro Abarca Reyna
M. en C. José Ernesto Rojas Lima
♦
Quiero agradecer a toda mi familia por su apoyo
incondicional, pero en especial a mis padres por tratar
de darme siempre lo mejor, gracias mamá por todos tus
desvelos y preocupaciones, papá gracias por buscar lo
mejor para mí.
♦
También quiero darle las gracias al profesor Pedro
Abarca, por todo su tiempo, su apoyo, paciencia,
consejos, sin él no hubiera podido realizar este
trabajo. Gracias también al profesor Ernesto Rojas
por todo su apoyo, su ayuda y sus consejos.
♦
Gracias a mis amigos, los que realmente estuvieron
♦
Conocer las características y requerimientos de los
sistemas de tercera generación (3G).
♦
Entender el concepto de espectro disperso, cuya
técnica es la base de los sistemas 3G.
♦
Estudiar los elementos principales de un sistema
basado en el estándar WCDMA.
♦
Analizar las características, generación, aplicación y
propiedades de los códigos de longitud variable
(OVSF).
♦
Estudiar y comprender las diferentes estrategias de
asignación de códigos OVSF.
♦
Por medio de una simulación, evaluar el desempeño de
cada una de las estrategias de asignación estudiadas.
♦
Una vez obtenidos los resultados, proponer alguna
El sector de las comunicaciones móviles está cambiando debido a las demandas por parte de usuarios, empresas y corporaciones, por nuevos y mejores servicios derivados de los rápidos avances en la tecnología y por las crecientes necesidades de una comunidad global. Las telecomunicaciones son consideradas parte integral del desarrollo socioeconómico y tienen como objetivo aumentar la productividad industrial de un país y mejorar el nivel de vida de la población.
La telefonía móvil ha tenido gran auge y desarrollo en los últimos años. Desde su inicio, en la década de los setentas ha venido evolucionando día a día. Los primeros sistemas fueron analógicos y ofrecían, principalmente, servicio de voz. En la actualidad los sistemas son digitales y, además de proporcionar servicio de voz, ofrecen servicios de alta velocidad como e-mail, audio, video, Internet, videoconferencia y multimedia, entre otros.
Hoy en día, para muchas personas, es indispensable contar con un teléfono móvil y lo consideran parte primordial de su vida cotidiana, lo utilizan para negocios, emergencias o simplemente de forma personal. En algunos países la penetración llega a ser de 125%, en México es aproximadamente del 60%.
Los servicios contemplados en sistema de tercera generación requieren una tasa de transmisión variable. WCDMA es un estándar de tercera generación que ofrece este tipo de servicios, utilizando códigos de longitud variable (OVSF). Debido a que es un estándar que emplea acceso múltiple por división de código (CDMA) y dadas las características de los códigos OVSF, la asignación de éstos impacta de forma directa en el desempeño del sistema.
Entonces, es necesario analizar la forma en cómo se asignan los recursos a los usuarios, la manera de hacerlo es mediante una simulación, que nos permite entender el funcionamiento del sistema. Se evalúan tres de las estrategias llamadas “fijas” que son:
Random, Leftmost y Crowded First. El trabajo se estructura de la siguiente manera.
En el capítulo 1 se explica y describe el sistema IMT-2000, un estándar para sistemas de comunicaciones móviles de tercera generación (3G), cuyo objetivo es formar una red global, conocido en Europa como UMTS. Uno de los objetivos principales de IMT-2000
es proporcionar un servicio de roaming global, que permita a los usuarios utilizar el
mismo equipo y los mismos servicios en cualquier parte del mundo. Ofrece tasas de transmisión de hasta 2 Mbps y servicios de: voz, Internet, audio, video, e-mail, videoconferencia, etcétera. IMT-2000 tiene como objetivos principales la utilización de servicios de alta velocidad con una calidad similar a la de las redes fijas, compatibilidad con redes fijas y sistemas 2G y la utilización de equipos pequeños a bajo costo. También se describe cada uno de los estándares que componen a los sistemas 3G, WCDMA y CDMA2000.
la transferencia de llamada sin interrupción. Además de los esquemas de modulación, codificación y los códigos utilizados para la dispersión.

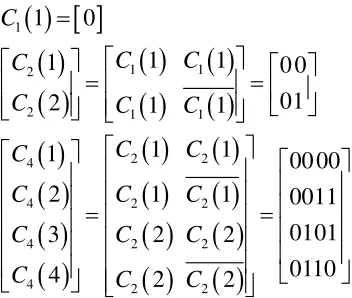

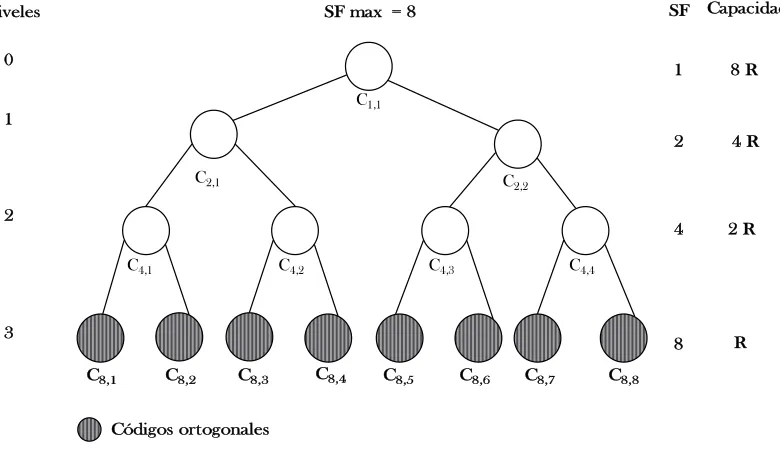

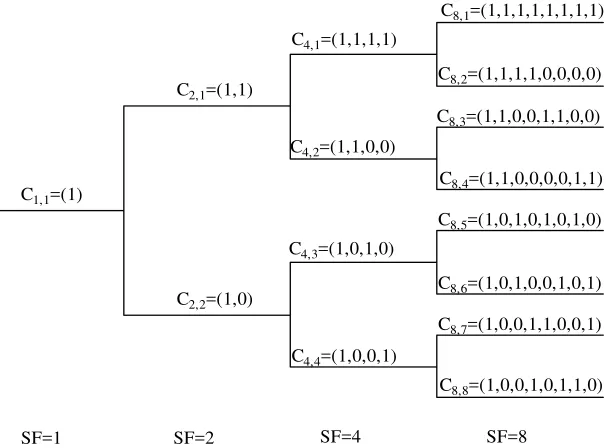

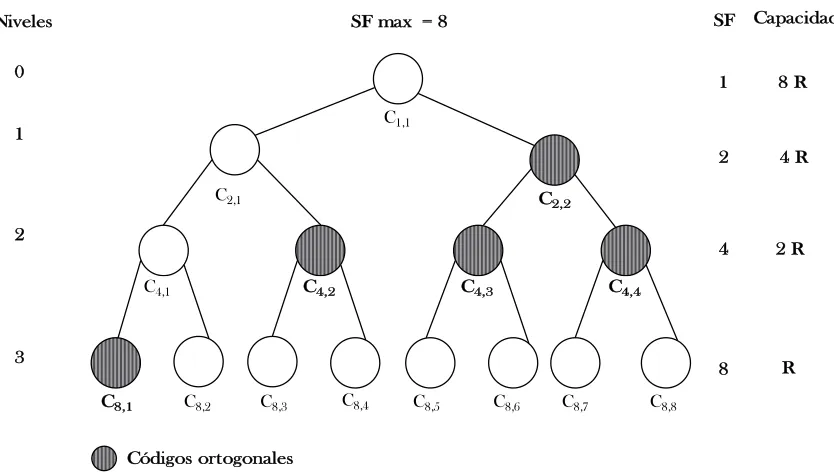

En el capítulo 3 se estudian los códigos de canalización que utiliza WCDMA, los códigos OVSF, cómo se generan, sus características, sus propiedades y la motivación para utilizarlos. También, se explican de manera detallada las estrategias de asignación fijas
Random, Leftmost y Crowded First, puesto que el desempeño del sistema mantiene una estrecha relación con la forma en cómo se asignan los códigos a los usuarios.
En el capítulo 4 describimos la metodología utilizada para la evaluación de las tres estrategias de asignación. Se consideran las métricas que deben ser evaluadas para la comparación de cada una de las estrategias y los parámetros que se deben variar para observar el impacto de éstos en el desempeño del sistema. También presentamos los
resultados obtenidos para cuatro tipos de servicio (R, 2R, 4R y 8R ) utilizando como
parámetro la carga de tráfico. El desempeño del sistema se evalúa en términos de la probabilidad de llamada bloqueada por falta de código, la ocupación de los recursos, el
throughput y la equidad (Fairness ). De los cuatro tipos de servicios considerados uno es en tiempo real (voz) y los otros tres presentan baja sensibilidad al retardo, es decir, no son en tiempo real. Con esto en mente, proponemos un mecanismo de espera al inicio de la llamada con la finalidad de reducir la probabilidad de llamada bloqueada por falta de código.
