“Adobe alivianado para mamposterías no portantes”.

120  Descargar (0)

Texto completo

(1)

TITULACIÓN DE ARQUITECTO

Adobe alivianado para mamposterías no portantes

Trabajo de fin de titulación

AUTOR: Bonilla Morocho Freddy Roberto

DIRECTOR: Jaramillo Palacios Fernando Erasmo, Arq.

(2)



(3)

ADOBE ALIVIANADO PARA MAMPOSTERIAS NO PORTANTES  II

CECIÓN DE DE DERECHOS

Yo, Freddy Roberto Bonilla Morocho, declaro conocer y aceptar la disposición del Artículo 67 del Estatuto Orgánico de la universidad Técnica Particular de Loja, que dice “Forman parte del patrimonio de la universidad la propiedad intelectual de investigaciones, trabajos científicos o técnicos y tesis de grado que se realicen a través, o con el apoyo financiero, académico o institucional de la Universidad”

Arq. Fernando E. Jaramillo P. Freddy R. Bonilla M.

(4)



CERTIFICACIÓN DEL DIRECTOR DE TÉSIS

ARQ.

FERNANDO ERASMO JARAMILLO PALACIOS

CATEDRÁTICO DE LA UNIVERSIDAD TÉCNICA PARTICULAR DE LOJA

CERTIFICA:

Que el presente trabajo de tesis “ADOBE ALIVIANADO PARA MAMPOSTERIAS NO

PORTANTES”, elaborado por el Sr. Freddy Roberto Bonilla Morocho, previo la

obtención del Título de Arquitecto, ha sido supervisado y asesorado en todo su proceso de elaboración y autoriza la presentación del mismo para su respectiva evaluación.

Loja, 01 de Julio de 2012

Arq. Fernando E. Jaramillo P.

(5)

ADOBE ALIVIANADO PARA MAMPOSTERIAS NO PORTANTES  IV

AUTORÍA

Las ideas opiniones y criterios vertidos en el presente trabajo investigativo son de absoluta autoría y responsabilidad del autor.

(6)



AGRADECIMIENTO:

A mi familia, por su apoyo, entendimiento, paciencia y ejemplo para cumplir mis objetivos, todo se lo debo a ellos.

A la universidad Técnica Particular de Loja, y su cuerpo docente que han sabido formar en mí la capacidad de DUDAR, INVESTIGAR Y CREAR, gracias por darme la oportunidad de estudiar la carrera de mis sueños.

Al pueblo de Gonzabal, mis raíces están ahí, con esta investigación lo he valorado, y he sido testigo de la calidad humana de su gente, de su ayuda desinteresada y me siento orgulloso de que su sangre corra en mis venas.

Un especial agradecimiento a los Arq. Fernando Jaramillo, Leonardo Chávez y Johanna Lozano, por confiar y a la vez darme la confianza en mí, tanto laborar como académicamente, su sabiduría y estima son gratamente retribuidos.

A mi padre José Bonilla, mis tíos, sin Uds. no hubiera sido posible esta tesis.

(7)

ADOBE ALIVIANADO PARA MAMPOSTERIAS NO PORTANTES  VI

DEDICATORIA

No sé lo que hay después de la muerte, pero sé lo que tengo en la vida, y tuve la oportunidad de tenerte como mi madre, todos los días de mi vida, y a la vez gracias por ser parte de tu vida Rosario Morocho.

(8)



INDICE GENERAL

I. Resumen

XI

II. Introducción

XI

III.

PLANTEAMIENTO DEL PROBLEMA XII

IV. JUSTIFICACIÓN DEL PROYECTO XIII

V. OBJETIVOS XIII

VI. HIPÓTESIS XIV

Capitulo 1: 01

LA TIERRA EN LA ARQUITECTURA 01

1.1 LA TIERRA EN LA ARQUITECTURA 02

1.2 TESTIMONIOS HISTÓRICOS: USOS DE LA TIERRA EN LA

VIVIENDA A TRAVÉS DE LA HISTORIA

03

1.2.1 Catalhöyük (Anatolia-Turquía) 03

1.2.2 La Ciudad de Shibam (Yemen) 05

1.3 TESTIMONIO HISTORICO DE ARQUITECTURA DE TIERRA EN

AMÉRICA

07

1.3.1 Huaca del Dragón (Perú) 07

1.3.2 Pueblo de Taos (Nuevo México) 09

1.4 ARQUITECTURA DE TIERRA EN EL ECUADOR 09

1.4.1 El sector rural 10

1.4.2 El sector Urbano 11

1.5 VENTAJAS Y PROPIEDADES DE LA TIERRA EN LA

EDIFICACIÓN:

13

1.5.1 La tierra adecuada 14

1.6 TIPOLOGÍAS CONSTRUCTIVAS A BASE DE TIERRA 15



1.6.1 EL BAHAREQUE (Quincha) 15

1.6.2 El tapial 15

1.6.3 El cob 16

1.6.4 El Adobe 17

1.6.5 Otras Aplicaciones 18

1.7 ARQUITECTURA DE TIERRA EN EL BARRIO GONZABAL 18

1.7.1 Vivienda de bahareque

19

1.7.2 Vivienda de Adobe 20

1.7.3 Vivienda de Tapia 20

(9)

ADOBE ALIVIANADO PARA MAMPOSTERIAS NO PORTANTES  VIII

1.8 MAMPOSTERÍA

22

1.8.1 Concepto: 22

1.8.2 Clasificación 23

1.8.2.1 Mampostería Reforzada 23

1.8.2.2 Mampostería Parcialmente Reforzada 23

1.8.2.3 Mampostería No portante (no reforzada) 23

1.8.2.4 Mampostería de Muros Confinados 24

1.8.3 Piezas de Mampostería 24

1.9 MAMPOSTERÍA NO PORTANTE 24

1.9.1 Generalidades 24

1.9.2 Muros de Mampostería de Adobe 25

Capítulo 2: 26

LA CONSTRUCCIÓN DE TIERRA A BASE DE ADOBE ANCESTRAL: 27

ANÁLISIS Y COMPARACIÓN

2.1 EL ADOBE 27

2.1.1 Generalidades 27

2.1.2 Composición Física y Dosificación 28

2.1.3 Prueba de sedimentación 30

2.1.4 Prueba de Bolita 30

2.2 ELABORACIÓN DE ADOBE ANCESTRAL 31

2.2.1 Extracción de tierra 31

2.2.2 Curado o Remojo de la tierra 31

2.2.3 Batido del Barro 32

2.2.4 Moldeado 32

2.2.5 Secado 33

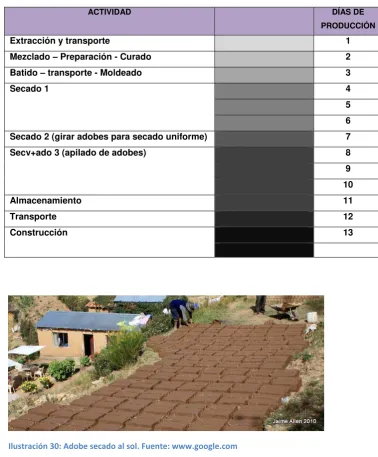

2.3 CUADRO RESUMEN DEL Y TIEMPO DE ELABORACIÓN DEL

ADOBE

34

2.4 TIERRA ALIVIANADA 34

2.5 PRUEBA DEL ADOBE 35

2.6 TAMAÑO 35

2.7 ESFUERZOS ADMISIBLES 36

2.7.1 Resistencia a la compresión de la unidad 36

2.8 EXPERIENCIAS DE UN ADOBE LIVIANO 37

2.8.1 Gernot Minke 37

2.8.1.1 Cúpulas de adobe 38

2.8.1.2 La cúpula de adobe de la paz (Bolivia) 39

(10)



2.8.2 TECNOTERRA 42

2.8.2.1 Aplicaciones en obras: 43

2.9 ANÁLISIS Y REINTERPRETACÓN DE LAS EXPERIENCIAS DE

UN ADOBE ALIVIANADO 44

2.9.1 PROPUESTAS TEÓRICAS 44

2.9.1.1 Perforación y Sustracción en Bloque de adobe 45 2.9.1.2 Sustracción del núcleo y reemplazo con un

aglomerado. 46

2.9.2 SINTESÍS TEÓRICA 48

2.9.2.1 Núcleo de Botella Pet 49

2.10 OBSERVACIONES TEÓRICAS 51

Capitulo 3: 52

PROPUESTA PRÁCTICA CONSTRUCTIVA

ELABORACIÓN DE ADOBE ALIVIANADO NO PORTANTE 53

3.1 BARRIO GONZABAL: UBICACIÓN TERRITORIAL PARA

IMPLANTAR LA PROPUESTA PRÁCTICA

54

3.1.1 Antecedentes Historicos 54

3.1.2 Datos generales del Barrio Gonzabal (parroquia Taquil) 56

3.2 ADOBE ALIVIANADO

3.2.1 Dimensiones del Prototipo 57

3.2.2 Elaboración del Adobe Alivianado. 59

3.2.2.1 Extracción de tierra 59

3.2.2.2 Remojo de la tierra 59

3.2.2.3 Batido del Barro 60

3.2.2.4 Prueba de Bolita 61

3.2.2.5 Moldeado 62

3.2.2.6 Secado 63

3.2.3 Análisis Unitario del Adobe Alivianado 64

3.2.3.1 Características 65

3.2.3.1.1 Medidas Generales

3.2.3.2 Pesos 66

3.2.3.2.1 Dosificaciones (Cantidad de Materiales por separado)

66

3.2.3.2.2 Pesos Relativos 67

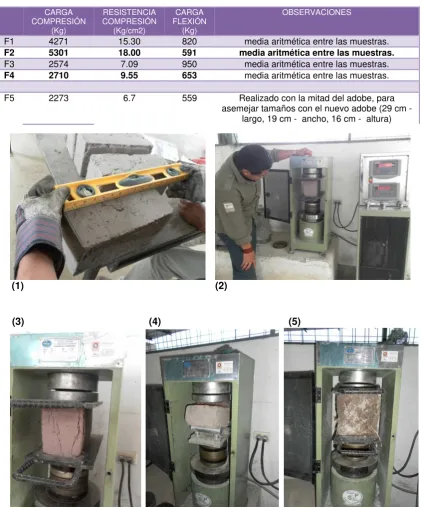

3.2.4 ANÁLISIS DE LABORATORIO (RESUMEN ANEXO 2) 68

3.2.4.1 Tabla de Comparación Adobe ancestral – Adobe alivianado

69

(11)

ADOBE ALIVIANADO PARA MAMPOSTERIAS NO PORTANTES  X

3.3 DISEÑO DE VIVIENDA 70

3.3.1 Diseño Arquitectónico 70

3.3.1.1 Antecedentes 70

3.3.1.2 Partido Arquitectónico 71

3.3.1.3 Proyecto Arquitectónico (RESÚMEN ANEXO 3) 72

3.4 CONSTRUCCIÓN DE COCINA 73

3.4.1 Derrocamiento de la antigua cocina de adobe ancestral 74 3.4.2 Excavación de cimientos y plintos para la estructura

metálica.

75

3.4.3 Fundición de cimientos y colocación de estructura metálica 76

3.4.4 Apilamiento de adobe alivianado en el sitio de

construcción

76

3.4.5 Levantamiento de mampostería de la habitación de

adobe alivianado.

77

3.4.6 Espacio arquitectónico resultante con nuevo adobe. 78 3.4.7 Espacio arquitectónico resultante con nuevo adobe 79

3.4.8 Resumen de tiempos de ejecución 81

3.5 COMPROBACIÓN DE HIPÓTESIS 81

3.5.1 Hipótesis 81

3.5.2 Resultado 81

3.6

APLICACIÓN ANTISÍSMICA

82

CONSLUSIONES 83

RECOMENDACIONES 85

BIBLIOGRAFÍA 86

ANEXOS 88

Anexo1 Norma E.080: ADOBE, de la ICG (Instituto de

Construcción y Gerencia) del Perú

89

Anexo 2 Estudios de Laboratorio del Adobe alivianado. “SUELOS Y

PAVIMENTOS” LABORATORIO.

93

Anexo 3 Planos Arquitectónicos de Propuesta Práctica 101

(12)



I. RESUMEN:

¡Recuperar lo ancestral en un mundo de crisis!

El Adobe, en nuestro medio representa quizá la técnica más común en tierra, la cual presenta un problema, la dificultad en su manejo, manipulación y rendimiento en obra, el peso; por lo cual el objetivo principal de esta investigación, es alivianar el adobe, para ello se ha observado, las diversas variaciones de forma, peso y volumen, que se han experimentado e industrializado, con este material.

Otro aspecto fundamental es el reciclaje de este elemento, ya que al ser un material tomado directamente del medio ambiente, éste en un momento determinado volverá al mismo, por lo cual hemos buscado materiales que el hombre desecha diariamente, encontrando como opción la botella pet.

Con el análisis se ha llegado a la conclusión de que, la mejor opción para alivianar el adobe, es disminuir la cantidad de material que se utiliza en su fabricación, para ello se ha tomado la botella pet, y se la ubica como núcleo del adobe; mejorando así, su tiempo de secado, tamaño, ubicación, manipulación en obra, y por supuesto su peso.

II. INTRODUCCIÓN

“Recuperar lo ancestral en un mundo en crisis”

“En la antigüedad, las primeras viviendas y ciudades se construyeron con tierra cruda. Hoy, para levantar nuestros hogares empleamos materiales de elevada energía incorporada, de difícil reciclaje y que en ocasiones incluso incorporan elementos tóxicos. Puede que haya motivos más que justificados para volver a reivindicar la sencillez y propiedades del barro.”1

La tierra cruda en arquitectura ha tenido muchos usos a lo largo de la historia de la humanidad, ya sea como adobe, quincha, tapial, cob, entre otros; utilizados en la construcción de ciudades, edificios, viviendas, etc., cuyas “ruinas” se reparten a nivel mundial, siendo aún más sorprendentes las edificaciones que aún se mantienen en pie a lo largo del tiempo.

Para ésta investigación trataremos del ADOBE, “más específicamente, la palabra "adobe" de amplio uso en las Américas y que abarca ladrillos cocidos al sol, el material con el que se fabrican e incluso en algunos sitios el tipo/estilo de construcción con el que se los asocia parece provenir originalmente de la palabra árabe atob que significa cieno, lodazal o bien de atuba la denominación asignada a la forma del ladrillo. Otras fuentes remontan el origen de ese nombre a una era aún mucho más remota, ubicándolo entre los jeroglíficos egipcios de los cuales derivó a los pueblos árabes. Pero el orígen de la técnica primitiva del uso del barro como material de construcción pudiera remontarse aún más, según se evidencia en lo vestigios existentes de las primitivas comunidades agrícolas en Mesopotamia, hace más de 7.000 años

       1

(13)

ADOBE ALIVIANADO PARA MAMPOSTERIAS NO PORTANTES  XII

antes de la era cristina. Sea como fuere, el "estilo" de la construcción de adobe migró hace muchos siglos de Marruecos, en el norte del Africa, a territorio español desde donde se difundió a sus dominios, popularizándose el uso de moldes de madera para sistematizar la construcción con adobes. En las Américas el uso de material equivalente al adobe aparece por primera vez en el

Valle de Chicama, en el Perú, hacia el año 3000 antes de Cristo. Durante la

conquista y colonización americana, el adobe constituyó muchas veces la única solución para construir edificaciones en zonas remotas.2

Así mismo este gran auge de la tierra como materia prima para edificaciones se ha venido deteriorando y desplazando por la “ideología del progreso”, la cual no ha visto rentable la tierra como material constructivo y ha introducido variantes de la misma que no ha permitido la evolución de la misma en tu estado “natural”.

El mundo camina hacia un nuevo “renacimiento”, donde lo ancestral es el punto de partida para nuestros nuevos conocimientos, debemos conocerlos, retomarlos y comenzar a caminar en la misma dirección como arquitectos y constructores del futuro de la humanidad.

III. PLANTEAMIENTO DEL PROBLEMA

La urbanización de campos, la llegada de modernas vías de penetración y transporte, las cambiantes necesidades del hombre, han hecho que la tierra cruda deje de tener la importancia “constructiva” que hemos señalado y ha sido reemplazada por materiales trabajados, prefabricados, industrializados, etc. que hacen olvidar este material tan difundido en la antigüedad; lo que ha desembocado en el “freno” de la evolución de la tierra cruda como materia prima de construcción, así como sus variantes utilitarias y diseño.

Si bien es cierto, en las zonas rurales, aún se conservan grandes muestras de este método ancestral, con grandes resultados, pero sin eco masivo; siendo esto una de las causas del porque éste, sea visto equivocadamente como material constructivo de clase pobre y de pocos recursos.

Ahora, la invasión de la llamada “jungla de concreto” está llegando hasta sectores donde se encuentran estas edificaciones ancestrales de tierra; lo cual está “obligando” a prestar atención a las mismas, es así como han surgido nuevas investigaciones que están dando a redescubrir las casi olvidadas ventajas de la construcción en tierra.

Dentro de las diversas variaciones de la tierra cruda como sistema constructivo, tenemos el Adobe, que será el eje de investigación de este documento, dado que es un material de mampostería, con características manejables, tanto en obra como en diseño, y que se lo puede encontrar en diversas partes de

       2

(14)



nuestro medio y así observar su manejo ancestral y sus posibles alternativas de mejoramiento.

Una de las principales desventajas del adobe ancestral, es su peso, ya que limita el manejo del mismo y por ende el rendimiento de la mano de obra.

Ese precisamente es el tema a tratar en la presente investigación, observar, analizar y aplicar las nuevas técnicas del adobe, tanto a nivel constructivo y de diseño, para tomar la alternativa más viable para su alivianamiento; dando así un nuevo potencial al material, retomándolo como una opción viable al momento de elegir un sistema constructivo.

IV. JUSTIFICACIÓN DEL PROYECTO

Con la investigación buscamos el ALIVIANAMIENTO DEL ADOBE como elemento mampuesto para división de espacios, mas no como elemento de mampostería portante, lo cual permitirá mejorar sus características (peso y resistencia), diseño, proceso de construcción, manejo en obra, pero manteniendo sus beneficios ambientales.

Al final obtendremos un prototipo que rescate y actualice un material mejorado, para así brindar al hombre una alternativa constructiva propia y al alcance de sus manos.

Para dicho fin, tomaremos como referencia el adobe ancestral elaborado en el Barrio Gonzabal, de la parroquia Taquil, ubicado en la provincia de Loja, cuya arquitectura en Adobe tiene gran aplicación e historia, y servirá de referencia para esta investigación.

Si bien la investigación no generará un alcance a la posible industrialización del material, brindará las pautas para el futuro análisis de procesos industriales del mismo.

V. OBJETIVOS: a. GENERAL:

o Generar un Adobe liviano y resistente que sirva como elemento constructivo de mamposterías.

b. ESPECIFICOS:

1. Brindar conocimientos acerca de las Ventajas de la construcción de Tierra,

y a su vez adaptar soluciones nuevas al material para el hábitat actual.

2. Identificar recursos o materias primas locales para generar el

alivianamiento del adobe.

3. Experimentar con sistemas de alivianamiento de mampostería y generar el

más óptimo para el adobe.

(15)

ADOBE ALIVIANADO PARA MAMPOSTERIAS NO PORTANTES  XIV

VI. HIPÓTESIS:

(16)



CAPITULO 1

(17)

ADOBE ALIVIANADO PARA MAMPOSTERIA NO PORTANTE  2



LA TIERRA EN LA ARQUITECTURA

Para abrir la temática de esta investigación, partiremos por la ejemplificación y conceptualización de los conceptos prioritarios de nuestra propuesta, como son los sistemas de mampostería en de tierra y sus variantes.

Este capítulo será una guía a través de experiencias y legados ancestrales acerca de la tierra cruda en la historia del hábitat humano, así como la evolución de de la misma, alrededor del mundo, así como en el sitio de estudio (Gonzabal), para lo cual contaremos con registros, testimonios históricos y personales, de habitantes y entendidos del tema, así como mano de obra que ha trabajado en arquitectura de tierra.

1.1 LA TIERRA EN LA ARQUITECTURA

La corteza terrestre está conformada por un 74% de tierra, y por su evidente abundancia su uso en construcción no ha sido sujeto como mercadería de comercio, dejando así de lado a la industria constructora.

La misma naturaleza nos brinda ejemplos claros de construcción en tierra, así podemos mencionar a las aves, que con una mezcla de tierra arcillosa y vegetación seca, como paja, construyen sus nidos para protegerse y albergar sus crías.

Aquí cabe señalar que concretamente al referirnos a tierra cruda, para construcción, debido a su composición geológica, se hará alusión a una

tierra arcillosa, ya que como veremos, su composición es más plástica

que una tierra “común”. Si bien es cierto, casi toda la tierra existente en el planeta, es adecuada para la construcción, pero una con composición arcillosa es óptima.

¿Qué entendemos por arquitectura de tierra?

Para la presente investigación entenderemos como arquitectura de tierra, a la modalidad constructiva que tiene como materia prima, el barro (tierra arcillosa, con la adición de agua), en sus diferentes aplicaciones; ya sea solo, mezclado, prensado, etc. pero sin aditivos, ni procesos industrializados, así ampliaremos las posibilidades de tratamiento y alternativas de experimentación en este documento.

(18)



1.2 TESTIMONIOS HISTÓRICOS: USOS DE LA TIERRA EN LA VIVIENDA A

TRAVÉS DE LA HISTORIA

“Humilde Barro..!

El más noble, el más difundido, el de mayor plasticidad física y estética de todos los materiales constructivos que han acompañado al ser humano desde los albores de la civilización… Qué otro material puede compararse contigo? Eres alegría de constructor, refugio ambiental del desamparado, inspiración de artistas y mensajero de glorias milenarias, de miserias extremas y de pasada grandeza…”1

“En 1986 se afirmaba que 1/3 de la población mundial (1500 millones) viven, se alojan o protegen en construcciones de tierra.”2

La adaptación al medio ambiente, y paradójicamente la protección contra el mismo, dio como resultado el refugio del hombre así como la necesidad de buscar materiales disponibles para crearlos o adaptarlos. Es así como la tierra como recurso inmediato, y el sol como forma de cocción, fueron usados para dar forma a refugios y así generar los primeros asentamientos humanos.

Son múltiples las pruebas de asentamientos humanos antiguos, ubicados alrededor del mundo y datados desde el neolítico y la edad de bronce, e inclusive más antiguos, pero su conservación tienen mucho que ver en su descubrimiento, estudio y en algunos casos restauración, para así ser testigos de las costumbres, forma de vida y concepción del convivir del hombre durante su evolución, así como de los sistemas y materiales constructivos que “acondicionó” para su hábitat.

A continuación citaremos algunos ejemplos del legado arquitectónico que tenemos actualmente:

1.2.1 Catalhöyük (Anatolia-Turquía)

Ubicada en Anatolia es la ciudad antigua más conocida, datada del siglo VI a.C., “también conocido como Çatal Höyük o Çatal Hüyük

(del turco çatal: ‘tenedor’, y höyük: ‘túmulo’), es un antiguo asentamiento de los períodos Neolítico y Calcolítico (hace 9.000 años), siendo el conjunto urbano más grande y mejor preservado de

       1

VELEZ JAHN, Gonzalo, ARQ. (1999)."EL INCREÍBLE SILENCIO DE LAS PAREDES DE BARRO”. Consultado el 11 Abril 2011 de http://1999.arqa.com/columnas/barro.html

2

(19)

         3 W http://e 4 CAR de 201         WIKIPEDIA. es.wikipedia.org RPINTERO ORT 11 de http://www

Ilustr con l cono Çatal Ilustr de Ça

ADOB la époc asentam Su estru estaba adosada ingresos externas “Los mu utilizaro vegetale única f permitie Todos lo muy su Contien algunas plataform elevado amplio auxiliare sala prin                  Artículo: “Ç g/wiki/%C3%87a TEGA, Rafael, P w.excursionesta

ración 2: Mapa los principales  ocidos,  entre

lhöyük. (Fuente

ración 1: Excav atalhöyük. (Fue

E ALIVIANAD

ca neolítica miento llegó

uctura urba constituida as entre sí, s por los te s que conec

uros tambié n vigas d es. Las abe

fuente de endo salir al os interiore ave y se c en general s estancias

mas para o del suelo y abanico d es se usaba ncipal por u



ÇATALHÖYÜK.” atalh%C3%B6y Prof. (2001). “ÇA ambul.com/arch

a del Crecient centros de de

los  cuales

e: pie de págin

vaciones en e

ente: pie de pág

DO PARA MA

a en el Or a cubrir 13

ana se asem a por estr

, carentes d chos de es ctaban los d

én eran de e madera, erturas de ventilació l humo prod s de las ca caracterizan

mente una anexas. La

sentarse y de un ho de activida an como alm unas abertur

(2002). Con y%C3%BCk

ATALHÜYÜK, P ives/197

e Fértil asiátic esarrollo cultur se  encuent

a 3)

l área sur

gina3)

AMPOSTERIA

riente Próx 3 hectáreas

mejaba a u ructuras re de calles, g stas por me

diversos niv

e adobe y p , y barro

los techos ón, propor ducido por c

sas están e n por la au a habitación a pieza prin y dormir, rno para ha ades domé macenes y

ras bajas”.4

nsultado el

PUEBLO DE PR

co, ral tra

A NO PORTAN

ximo. En s .”3

un panel de ectangulare generando edio de esca

veles.

para confo apisonado s servían ta

rcionando cocinas y h enyesados usencia de n común de ncipal dispo

de un ho acer pan, s ésticas. La se accedía 4 25 de RIMEROS”. Con NTE  su apogeo

e abejas, ya es de ad su circulac aleras inter

rmar la cub sobre es ambién com

aire fresc hogares abie con un aca

ángulos re e 20 a 25 one de ban ogar rectan

irviendo pa as habitac a ellas des

Abril 2011

nsultado el 01 d

(20)





1.2.2 La Ciudad de Shibam (Yemen)

“El Manhattan del desierto

Muy lejos de Nueva York y de los rascacielos más famosos del mundo se encuentra Shibam (Yemen), la primera ciudad del mundo donde comenzó la construcción vertical. En este enclave comenzaron a levantarse edificios de viviendas que llegaban a los 30 metros de altura en el siglo XVI. Su aspecto actual nos recuerda a la 'Gran Manzana', salvando las distancias y las proporciones.”5

       5

SANZ, Laura. (11/2008). “Artículo: (En la Ciudad Shibam, en Yemen, se levantaron los primeros 'rascacielos'). EL MANHATTAN DEL DESIERTO”. Consultado el 12 de Abril de 2011, de http://www.elmundo.es/elmundo/2008/11/05/suvivienda/1225876512.html

Ilustración 3: Reconstrucción artística de  Catal Hüyük. (Fuente: pie de página 4)

Ilustración 4: Vivienda restaurada  (interior). (Fuente: pie de página 4)

(21)

ADOBE ALIVIANADO PARA MAMPOSTERIA NO PORTANTE  6







Edificios elaborados con bloques de barro, arena y paja, adherida a una estructura de troncos de palmeras; son más de 500 edificios que datan de hace 5 siglos, algunos reconstruidos, con solo sus cimientos de piedra originales, pero la mayoría intactos y útiles gracias a la estructura de troncos de palmera, mampostería de barro y arcilla; y al mantenimiento anual que se le da a una capa gruesa que protege sus paredes de las lluvias y erosión. Sus estrechas calles impiden el paso carrozable, lo que mantiene un ambiente medieval en el cual el estrés de la ciudad es casi inexistente. Cada edificio constituye una unidad de vivienda, es decir cada familia goza de 5 pisos para desarrollar sus actividades, ya que cada piso es un ambiente diferente, con utilidades distintas. “Hasta Unesco se quedó impresionada por la espectacular imagen de estos peculiares inmuebles y decidió otorgarle a Shibam el privilegio de ser 'Ciudad Patrimonio de la Humanidad' en 1982.”6

(1) (2)

       6

ESTAURO, César. (2007). Artículo: “ARQUITECTURA VERNACULAR”. Consultado el 12 de Abril de 2011, de http://casarestauro.bligoo.com/content/view/470254/Arquitectura-vernacular.html

Ilustración 6: Alguno de los 'rascacielos' de Shibam con más de 500 años. (Foto: REUTERS). (Fuente: pié de página 6)

(22)



En el primer piso daríamos con el salón o diván que, según la cultura musulmana, es una estancia esencialmente masculina. Hay que llegar a la segunda altura para entrar en la sala de reunión

familiar, lugar de encuentro de los hombres y las mujeres.

Ya en la tercera altura, se encuentra el espacio reservado para las féminas, que en este caso se trata de la cocina. Por último, en la que podríamos llamar 'azotea', se recibirían las visitas más cercanas. Hoy en día, este rincón del hogar sigue manteniendo la

esencia de siglos atrás cuando se recibían a los más allegados

para disfrutar de la poesía o la música tradicional al tiempo que se mascaba el típico 'qat', una planta con efectos excitantes utilizada para mejorar la fluidez en las conversaciones en ambientes relajados

1.3 TESTIMONIO HISTORICO DE ARQUITECTURA DE TIERRA EN

AMÉRICA.

"El hombre tierra fue, vasija, párpado del barro trémulo, forma de la arcilla, fiél cántaro caribe, piedra chibcha, copa imperial o sílice araucana".

Pablo Neruda - AMOR AMERICA

1.3.1 Huaca del Dragón (Perú)

Perteneciente a la cultura CHIMÚ (1100 / 1405). “Es conocida con diferentes nombres: Huaca Cientopies (Horkheimer, 1944); El Dragón (Schaedel, 1948). Todavia en algunos relieves pueden apreciarse evidencias de color amarillo, por lo cual se le conoció

(23)

ADOBE ALIVIANADO PARA MAMPOSTERIA NO PORTANTE  8



también como Huaca de la Muralla Dorada. Sin embargo, la denominación más utilizada es la de Arco Iris.”7

“Se trata de una pirámide formada por una doble plataforma protegida por una elevada muralla con un solo ingreso al conjunto arquitectónico. Las típicas rampas de la época dan acceso a la Huaca desde la parte superior.

Esta construcción tiene 14 depósitos, lo que indica que no solo era un adoratorio, sino un centro de acopio de bienes para el abastecimiento de quienes vivían allí y sus alrededores.

Los muros de las plataformas están decorados con bellos altorrelieves. Una figura adopta la forma de un Arco Iris en forma muy estilizada en pos de engullir a un personaje, con cada cabeza. Al centro figuras antropomórficas en forma de Dragón con las fauces abiertas comparten el bocado .Una figura bicéfala posada sobre una pequeña plataforma o altar comparte entre sus fauces un Tumi o cuchillo ceremonial.”8

(1) (2)

(3)

       7

RÍOS MERCEDEZ, Alfredo. (2011). “HUACA ARCO IRIS O DRAGÓN”. Consultado el 25 de Abil de 2011 de http://www.trujillodelperu.com/templo_arco_iris.htm

8

WIKIPEDIA. (2010). Artículo. “HUACA DEL DRAGÓN”. Consultado el 30 de Abril 2011, de http://es.wikipedia.org/wiki/Huaca_del_Drag%C3%B3n

Ilustraciones 9 : (1) Detalles de  Rampas, (2) Depósitos y Relieves de la Hueca del Dragón.

(24)



1.3.2 Pueblo de Taos (Nuevo México)

“El pueblo tiene aproximadamente unos 1000 años de antigüedad. Su arquitectura es única, basada en complejos residenciales de adobe marrón rojizo. Estas estructuras primitivas han cambiado muy poco en el transcurso de la larga historia del pueblo.”9

1.4 ARQUITECTURA DE TIERRA EN EL ECUADOR

“Hasta fines de la década de los sesenta, la tecnología tradicional de construcción de viviendas urbanas y rurales era de muros portantes de adobe, tapial, ladrillo, bahareque, con entrepisos de madera o losa y cubiertas de losa o madera y teja. La vieja ciudad de Quito y aquellos barrios que crecieron hasta fines de aquella década y parte de los setenta, conservan y mantienen muros portantes. Con el surgimiento de la época petrolera (1972) se inicia un proceso de modernización y de crecimiento de las principales ciudades que desencadenan la migración campo-ciudad.

El importante flujo externo de capitales y en especial el requerimiento de mano de obra para la construcción posibilitan la realización de programas de vivienda para distintos sectores sociales y, en la línea política de entonces, los llamados programas de vivienda de interés social. Para esos años la tecnología cambia en pro del hormigón armado que incide en los costos de construcción. Algunos técnicos proponen reducir costos con el

       9

WIKIPEDIA. (2011). Artículo: “TAOS. Nuevo México”. Consultado el 30 de Abril de 2011, de http://es.wikipedia.org/wiki/Taos_(Nuevo_M%C3%A9xico

(25)

ADOBE ALIVIANADO PARA MAMPOSTERIA NO PORTANTE  10



uso de terrocemento, iniciativa apoyada por el sector privado y las ONG.s.”10

En el sector Urbano esta técnica fue retomada para programas de vivienda de clase media, teniendo en cuenta normas y capacitaciones técnicas. A igual que ocurre con restauraciones del centro histórico de Quito (Patrimonio de Humanidad), en donde técnicas internacionales y nacionales han intervenido en restauraciones que monumentos arquitectónicos.

1.4.1 El sector rural

En el área rural las construcciones que se han mantenido en pie han sido las de mayor edad, aquellas construidas con criterios adecuados al uso de de la tierra. En las viviendas nuevas donde los constructores han tratado de simular viviendas modernas y urbanas, se han suprimido varios elementos vitales de permanencia constructiva como la cimentación, las soleras y todos aquellos que, en su criterio, son innecesarios y evidentemente consumen recursos económicos que casi siempre resultan escasos e insuficientes.

       10

CEVALLOS SALAS, Patricio. “LA CONSTRUCCION CON TIERRA EN EL ECUADOR”. TECNOVIVA - INGENIERIA ALTERNATIVA. Editorial Andes. Ecuador 2007.

Ilustración 11: Vista del centro histórico de Quito y de un ejemplo de arquitectura religiosa.

(Fuente: pié de página 10)

(26)



“En todo caso, las experiencias vividas a raíz de los sismos de 1987 y de 1996, durante los cuales vastas áreas rurales fueron fuertemente afectadas, han propiciado la conciencia de revisar errores y la necesidad de reforzar muros y demás elementos, lográndose un uso más adecuado de la tierra en especial dentro del sistema de autoconstrucción en lo que respecta al diseño de la planta arquitectónica y a los refuerzos utilizados.

La presencia de técnicos no siempre ha sido provechosa, la falta de conocimientos y de rigurosidad constructiva en los proyectos por ellos asistidos, han dado lugar a mantener errores que venían arrastrándose, de manera reiterativa en los procesos de autoconstrucción como lo evidencian los daños ocasionados a programas de viviendas.”11

Así tenemos una tipología arquitectónica que se ha mantenido ancestralmente, debido a una mano de obra “empírica” pero que mantenía parámetros funcionales que sin ser estudiados técnicamente eran de calidad.

Estas técnicas constructivas eran y son accesibles a cualquier persona, por lo que su “correcta” tecnificación ha venido acrecentándose paulatinamente.

Países como Perú o Bolivia cuentan actualmente con una Norma de construcción en tierra (Anexo 1), las cuales brindan parámetros de elaboración y resistencia estandarizada.

1.4.2 El sector urbano

(1) (2)

En el sector urbano, la construcción con tierra está siendo aceptada por los técnicos. Por la presión existente en el mercado (de altos costos y pocos recursos financieros), el cliente solicita la construcción de una vivienda con tal o cual material, viéndose los

       11

CEVALLOS SALAS, Patricio. “LA CONSTRUCCION CON TIERRA EN EL ECUADOR”. TECNOVIVA - INGENIERIA ALTERNATIVA. Editorial Andes. Ecuador 2007.

Ilustración 13: (1) Vivienda autoconstruida en la zona andina del Ecuador. (2) Viviendas

(27)

ADOBE ALIVIANADO PARA MAMPOSTERIA NO PORTANTE  12



profesionales obligados a incursionar en el manejo de estas tecnologías y, varios carentes de la capacitación requerida, se han aventurado a “copiar” elementos constructivos en tierra sin considerar el planteamiento general de una estructuración sismo resistente de muros portantes.

(1) (2)

“Existen ejemplos de un buen manejo de tecnologías con tierra, sin embargo, la realidad permite constatar que se cometen errores de concepto, pues prima la formación académica en hormigón y

acero. Por ello es importante propiciar la capacitación a nivel de

universidades y colegios profesionales.

La poca capacitación iniciada en algunas ciudades se caracteriza por ser parcial, temporal y dispersa y de la dictada no se puede derivar la existencia de un verdadero y sistemático interés por la temática.”12

CONCLUSIONES:

• Como hemos visto la construcción en tierra se remonta hace miles de años, podríamos decir conjuntamente con el hombre y su necesidad de habitar un lugar.

• Los hallazgos arqueológicos nos han servido como testimonio histórico del modo de vida de la humanidad y el desarrollo de sus actividades dentro de su refugio; y la preservación, restauración y difusión de los mismos son de vital importancia para el entendimiento y reinterpretación de los sistemas constructivos ancestrales.

• En nuestro país las construcciones de tierra tienen una historia y legado inconfundible y conmemorado por la humanidad como su patrimonio.

• Esto conlleva a una meditación para retomar este material para aplicarlo como material constructivo económico, factible, y reutilizable, retomando así una arquitectura que con métodos contemporáneos podría ser utilizado no solo en el medio rural del altiplano sino también en un medio urbano, que a pesar de ser

       12

CEVALLOS SALAS, Patricio. “LA CONSTRUCCION CON TIERRA EN EL ECUADOR”. TECNOVIVA - INGENIERIA ALTERNATIVA. Editorial Andes. Ecuador 2007..

(28)



inclemente en sus condiciones climáticas, se adapte satisfactoriamente al medio y exigencias tanto de la ciudad como de nosotros como habitantes.

• A continuación algunas conclusiones de este testimonio histórico de la tierra como material de construcción.

• Al ser un material orgánico la tierra necesita una protección contra los agentes climáticos externos, ya sea de cubierta, revoques, aditivos, etc.

• La tierra propia del lugar a construir es siempre la mejor opción para elaborar la arquitectura, ya que ésta se ha adaptado al clima, y al ser erosionada por los vientos, la misma naturaleza pone a disposición un material resistente.

• La tecnificación de este sistema constructivo no es muy necesaria en una construcción a corta escala, ya que el conocimiento constructivo es accesible a todos.

• Las restauraciones en este tipo de edificaciones son en la mayoría de los casos, factibles, obteniendo resultados óptimos y duraderos.

• La estructura como tal, influye en la obtención de una construcción duradera y estable.

1.5 VENTAJAS Y PROPIEDADES DE LA TIERRA EN LA EDIFICACIÓN:

A continuación exponemos las ventajas del barro como material constructivo.

• La tierra es un material inocuo, no contiene ninguna sustancia

tóxica, siempre que provenga de un suelo que no haya padecido

contaminación.

• Es totalmente reciclable: si en la construcción no se mezcla la

tierra con algún producto fabricado por los humanos (por ejemplo, cemento), sería posible integrar totalmente el material en la naturaleza una vez se decidiera derruir el edificio.

• Fácil de obtener de manera local, prácticamente cualquier tipo de tierra es útil para construir, o bien se puede escoger una técnica u otra en función de la tierra disponible. También se pueden hacer

mezclas con otro material cercano o con algún mejorante de la mezcla (cal, yeso, paja, etc.)

• La construcción con tierra cruda es sencilla y con poco gasto

energético, no requiere un gran transporte de materiales o una

cocción a alta temperatura. Es por ello que se considera un

material de muy baja energía incorporada. Sin embargo, quizá sí

es necesario un mayor esfuerzo e implicación de los constructores.

• Su obtención es respetuosa, si se extrae del propio

emplazamiento, provoca un impacto poco mayor que el que ya

supone realizar la propia construcción. No lleva problemas

asociados como la deforestación o la minería extractiva que implican otros materiales constructivos.

Excelentes propiedades térmicas, la tierra tiene una gran

capacidad de almacenar el calor y cederlo posteriormente

(29)

ADOBE ALIVIANADO PARA MAMPOSTERIA NO PORTANTE  14



Propiedades de aislamiento acústico, los muros de tierra

transmiten mal las vibraciones sonoras, de modo que se

convierten en una eficaz barrera contra los ruidos indeseados.

La tierra es un material inerte que no se incendia, pudre, o

recibe ataques de insectos, esto es así porque se evita el uso de

las capas superiores de suelo, con gran cantidad de material orgánico.

• Es un material por naturaleza transpirable, los muros de tierra

permiten la regulación natural de la humedad del interior de la casa, de modo que se evitan las condensaciones.

Económicamente asequible, es un recurso barato (o

prácticamente gratuito) que a menudo ya se encuentra en el lugar donde se levantará la casa.

1.5.1 La tierra adecuada

En las casas de tierra habitualmente se puede realizar con este material desde las paredes, hasta los revocos y los suelos. El material empleado debe tener una composición determinada para poder aprovechar correctamente sus propiedades.

Es posible encontrar bibliografía específica así como artículos con los aspectos más técnicos de la construcción con tierra. En ellos se describen, de modo más fiable de lo que es posible detallar aquí, las proporciones más adecuadas, las características plásticas idóneas, o la utilización de los posibles estabilizantes de la tierra (desde la paja o la cal, al cemento, etc.).

“Algunos autores afirman que la proporción ideal para la construcción con tierra es un 65 % de arena, 18 % de limos, y un 20 % de arcilla. Se dice que la arcilla debe estar en poca cantidad, en una proporción igual o inferior al 20 %. También se dan como adecuadas, sobretodo para las técnicas de tapial y adobe, las proporciones siguientes: grava del 0 al 15 %, arena del 40 al 50 %, limos del 20 al 35 %, y arcilla del 15 al 25 %. Un sencillo ensayo de sedimentación puede dar una idea de las proporciones de la tierra de que se dispone. Además de tener una proporción suficiente de arcilla y otros componentes, la tierra a emplear debe estar limpia de raíces y restos vegetales, y tener un aspecto homogéneo.”13

Sin embargo, si se desea realizar una construcción con tierra es básico en primer lugar realizar muestreos y diferentes pruebas previas a la construcción definitiva. Es sumamente aconsejable consultar a las personas de la zona o investigar las referencias históricas, si las hubiera, de la experiencia en la construcción con tierra en el lugar.

       13

RAVERA/ COVAS/ De SANZO. (2005) Revista digital. Autosuficiencia Económica. Artículo: “EL PLACER DE

CONSTRIUR CON TIERRA”. Consultado el 27 de Junio del 2011, de

(30)



1.6 TIPOLOGÍAS CONSTRUCTIVAS A BASE DE TIERRA

Existen diferentes técnicas para trabajar la tierra cruda, y la mayoría de ellas son técnicas ancestrales que se han mantenido con pequeños cambios desde la antigüedad hasta nuestros días, aunque otras son

aportaciones modernas. A menudo están fuertemente relacionadas

con las costumbres locales, la climatología del lugar y las

características de la tierra disponible. Las técnicas principales son el bahareque, el tapial y los adobes. También

hay algunas técnicas básicamente de carácter provisional y de menor calidad, como las bolas de tierra o el cob.

1.6.1 El Bahareque (Quincha):

“En algunos países llamada Quincha (en inglés wattle and daud) consiste en un sistema de elementos verticales, compuestos generalmente con troncos de árboles; y elementos horizontales de caña de bambú, caña brava, carrizo o ramas; formando así una malla doble que crea un espacio interior, posteriormente rellenado con barro, existiendo también sistemas con una sola malla.

Este sistema tiene la ventaja de ser dúctil (flexible) lo que lo hace resistente a los impactos de los sismos.

La desventaja de este sistema es que en la práctica frecuentemente aparecen grietas y fisura, debido a que el espesor de la capa de revoque sobre los elementos de madera no tiene un espesor suficientemente amplio; dejando penetrar por éstas el agua lluvia, provocando expansión y desprendimiento del revoque de barro.”14

1.6.2 El tapial:

“La técnica del tapial consiste en rellenar un encofrado con capas de tierra de 10 a 15 cm compactando cada una de ellas con un pisón.

       14

BLONDET, Marcial. Pontifica Universidad Católica de Perú. (Enero 2008). PDF. “8.MUROS DE BAHAREQUE”.. Consultado el 20 de Junio de 2011, de http://desastres.usac.edu.gt/documentos/pdf/spa/doc14388/doc14388-c.pdf

(31)

ADOBE ALIVIANADO PARA MAMPOSTERIA NO PORTANTE  16



El encofrado está compuesto por dos tablones paralelos separados, unidos por un travesaño (en inglés rammed earth). En comparación con técnicas en las que el barro se utiliza en un estado más húmedo, la técnica del tapial brinda una retracción mucho más baja y una mayor resistencia. Una ventaja frente al adobe, es que es monolítica y por ende más estable.

En un encofrado tradicional, los encofrados paralelos están unidos por travesaños gruesos que atraviesan el muro.

Antiguamente el barro se compactaba con herramientas manuales utilizando pisones de base cónica, en forma de cuña o de base plana.”15



1.6.3 El cob:

“El cob es un material de construcción cuyos componentes son arcilla, arena, paja y barro común de tierra. En tal sentido el cob es muy semejante al adobe y al tapial, teniendo aproximadamente las mismas proporciones de materiales constituyentes. El proceso de fabricación del cob permite que las construcciones realizadas no requieran ser transformadas previamente en ladrillos, sino que, al igual que en el tapial, el conjunto se construye a partir de los cimientos, en muros de un solo bloque, sin darle ninguna forma concreta.”16

Según sus promotores, el cob es incombustible y resulta antisísmico; lo innegable es que se trata de un material muy económico, ecológico, resistente a los agentes climáticos y, por su ductilidad, fácilmente trabajable y moldeable.

       15

BLONDET, Marcial. Pontifica Universidad Católica de Perú. (Enero 2008). PDF. 9 TAPIAL. Consultado el 20 de Junio de 2011, de http://desastres.usac.edu.gt/documentos/pdf/spa/doc14388/doc14388-c.pdf

16

WIKIPEDIA. (2011). Articulo: “Cob (construcción)”. Consultado el 19 de Junio 2011, de http://es.wikipedia.org/wiki/Cob_(construcci%C3%B3n)

Ilustración 16: Tapial. Pisón de 2 cabezas  utilizados en Ecuador. (Minké 2001).

(32)



(1) (2)

1.6.4 E l

1.6.4 Adobe:

“El adobe es un ladrillo de barro sin cocer secado al sol. Se compone de arcilla y arena, a los que se añaden aditivos según el tipo de tierra el clima; los más utilizados son la paja y la cal. El mejor es el fabricado en primavera, por su secado homogéneo.

Como el tapial, el adobe transpira, es higroscópico, tiene capacidad de difusión a la vez que una buena capacidad de almacenar frío o calor, por lo que también se utiliza como aislante, resulta cálido y tiene una emisión radiactiva muy baja. Como la arcilla mantiene sus cualidades de absorción de tóxicos intactas, la irradiación del adobe sobre las personas es muy positiva. Además, se trata de un material abundante en cualquier lugar, fácil de trabajar, cuya extracción, uso y desecho no crean problemas al medio, y cuyos costes energéticos son muy bajos. Lo más recomendable es producirlo en el lugar de consumo.”17

“Los muros de adobes presentan muy buenas condiciones de aislamiento acústico y térmico debido a las características del material y los espesores utilizados.” 18

       17

VILLA GARCÍA, Gladys. (2004). “Bioconstrucción: Materiales – Adobe”. Consultado el 20 de Junio de 2011, en http://www.terra.org/html/s/rehabilitar/bioconstruccion/materiales/adobe.html.

18

WIKIPEDIA. (2010). Artículo:” ADOBE”. Consultado el 20 de Abril de 2011, en http://es.wikipedia.org/wiki/Adobe.

(33)

ADOBE ALIVIANADO PARA MAMPOSTERIA NO PORTANTE  18





1.6.5 Otras Aplicaciones:

Otra aplicación contemporánea de la tierra, son las edificaciones de

bolsas de tierra, que mediante bolsas de polipropileno o textiles

rellenas de tierra permite construcciones de gran solidez. Estas últimas técnicas se barajan como alternativas para mejorar los problemas de vivienda en los países más desfavorecidos.

(1) (2)

1.7 ARQUITECTURA DE TIERRA EN EL BARRIO GONZABAL

Hemos mencionado que el sitio de estudio para la presente investigación será el barrio Gonzabal, ubicado a 36 km de la ciudad de Loja, perteneciente a la parroquia Taquil (latitud-3.9; Longitud: -79.3)

La construcción en tierra en este barrio ha ido evolucionando desde el bahareque, el adobe hasta el tapial, con grandes resultados duraderos, teniendo en cuenta que la elaboración de estos materiales son hechos en mingas organizadas por el dueño de la vivienda a construirse.

Ilustraciones 19: (1) Construcción con bolsas de tierra. (2) vivienda de interes social en Uruguay.

(Fuente: www.google.com)

(34)



La tierra del sector es óptima para construcción, por su composición, como veremos más adelante, sin ser necesaria la adición de agregados foráneos como la arena.

La fuente que tomaremos son los testimonios de moradores del sector que dan fe de de la época de construcción así como de su participación en la misma.

A continuación algunos ejemplos:

1.7.1 Vivienda de bahareque

Las viviendas más antiguas del sector datan de 1930 y son las que emplean la técnica de bahareque, las cual se mantiene en un estado regular, necesitando ciertas restauraciones en sus muros, y estructura de cubierta, para seguir brindando un espacio habitablemente óptimo.

(1) (2)

(3) (4)

(35)

  1.7.2 (1) 1.7.3 (1) Ilustracione Vivienda de

ADOB

2 Viviend

Constru mejores por la b cimenta mampos 3 Viviend Gran ca mixto, y complem Datan d muy bue

es 21: (1) vivien e adobe perten

E ALIVIANAD

das de Ado

idas entre s condicione buena prote ación que y

sterías.

da de Tapia

antidad de ya que por l mentados de los años

eno para se

nda de adobe, p neciente al Sr. D

DO PARA MA

be

1950 – es que las ección y ma

ya present (2) a estas vivie lo observad por adobe

80, y se e er habitadas

perteneciente  Diego Vele. Con

AMPOSTERIA 1966, son s menciona antenimient ta hormigón endas tiene do, son mur , y con un ncuentran a s.

(2)

al Sr. Juan Bon nstruida  en 19

A NO PORTAN

viviendas das anterio to de la cu n, o recub

en un siste ros de tapia na estructu actualmente illa. Construida 51. (Fuente: Au

NTE

que prese ormente, ya ubierta, la b brimiento d

ema constru al y sus rem ura de ma

e con un es a en 1958. (2)

utor de Tésis)

(36)



(3) (4)

1.7.4 Otras Aplicaciones

Como ya mencionamos, la misma naturaleza nos brinda ejemplos de aplicación constructiva de la tierra, aquí encontramos varias muestras de refugios y hábitat de aves, las cuales se adhieren a una estructura (por así decirlo) de madera.

Así mismo el hombre da otros usos a estas estructuras, como la aplicación en hornos de barro, para panadería, o la quema de ollas de barro, que aún son muy utilizadas en la zona.

(1) (2)

Ilustraciones 22: (1) Antigua Iglesia del Barrio Gonzabal. (2) Vivienda de Hacienda Gonzabal. (3)  detalle de ventana en vivienda de tapial. (4) Vivienda perteneciente al Sr. José Morocho. (Fuente:  Autor de tesis)

Ilustraciones 23: (1) Horno de barro, utilizado para cocer ollas de barro. (2) Nido de Aves.

(37)

ADOBE ALIVIANADO PARA MAMPOSTERIA NO PORTANTE  22



CONCLUSIONES:

• La tierra arcillosa tiene varias aplicaciones constructivas las cuales se han venido y pueden ser realizadas sin una supervisión técnica.

• Reivindicar la construcción con tierra, en otros casos no tiene como objetivo la innovación, la cooperación y ayuda al desarrollo o la recuperación de una

técnica ancestral, sino simplemente la restauración correcta de las

construcciones ya existentes.

• En muchos lugares, donde la construcción con tierra es tradicional, tanto las construcciones más populares, como casas y establos, como las iglesias o palacios se realizaban con tierra del lugar.

• No es poco habitual que este patrimonio, deteriorado por el paso de los años, se rehabilite con materiales ajenos a los que incluían inicialmente, como morteros de cemento en vez de revocos de barro. En este caso, por ejemplo, destacaría el

hecho que los cementos no poseen la flexibilidad de la tierra ni su

capacidad para permitir el paso del vapor de agua, de modo que las

edificaciones restauradas sufren grietas y humedades, además de romper los valores estéticos originales.

• Las evoluciones constructivas de la tierra arcillosa han venido tomando fuerza en los sectores de bajos recursos, por el acceso casi gratuito (dependiendo de transportación, calidad, mano de obra, etc.) a la misma.

• El estudio técnico de los tipos constructivos, han contribuido a la implementación de mejoras que si bien en su mayoría (por ser artificiales), encarecen la producción del sistema constructivo.

• La confrontación del sentido natural y ecológico de la construcción en tierra, con la implementación de aditivos químicos, sintéticos y demás, es motivo de grandes debates técnicos, ecológicos, etc., ya que si bien mejoran en gran medida la resistencia, impermeabilidad, peso, etc. el sentido natural queda disminuido.

1.8 MAMPOSTERÍAS 1.8.1 Concepto

“Se llama mampostería al sistema tradicional de construcción que consiste en erigir muros y paramentos, para diversos fines, mediante la colocación manual de los elementos o los materiales que los componen (denominados mampuestos) que pueden ser, por ejemplo:

• ladrillos

• bloques de cemento prefabricados

• piedras, talladas en formas regulares o no

(38)



construcciones en alturas grandes. La mayor parte de la construcción es estructural.

A la disposición y trabazón dadas a los materiales empleados en los muros se llama aparejo.

En la actualidad, para unir las piezas se utiliza generalmente una argamasa o mortero de cemento y arena con la adición de una cantidad conveniente de agua. Antiguamente se utilizaba también el barro, al cual se le añadían otros elementos naturales como paja, y en algunas zonas rurales excrementos de vaca y caballo.

Cuando el elemento que conforma el muro es un sillar, a la fábrica resultante se le denomina sillería a hueso, en la que los sillares se colocan en seco sin material que se interponga entre ellos.”19

1.8.2 Clasificación:

Esta clasificación viene dada básicamente por su función, ya sea portante (estructural) o no portante (no estructural).

Para esta investigación tomaremos como objeto de estudio prioritario la mampostería no portante (simple), ya que nuestro prototipo de adobe será de características (dimensiones, composición) que no soportarán carga de compresión.

1.8.2.1 “Mampostería Reforzada.

Es la estructura conformada por piezas de mampostería de perforación vertical, unidas por medio de mortero, reforzada internamente con barras y alambres de acero.

El mortero de relleno puede colocarse en todas las celdas verticales o solamente en aquellas donde está ubicado el refuerzo.

1.8.2.2 Mampostería Parcialmente Reforzada.

Es la estructura conformada por piezas de mampostería de perforación vertical, unidas por medio de mortero, reforzada internamente con barras y alambres de acero.

1.8.2.3 Mampostería No portante (No Reforzada).

Es la estructura conformada por piezas de mampostería unidas por medio de mortero y que no cumplen las cuantías mínimas de refuerzo establecidas para la mampostería parcialmente reforzada.

       19

BRZEV, Svletana. British Columbia Institute of Technology. (2003). “MAMPOSTERÍA SEGÚN SU FUNCIÓN”.

(39)

ADOBE ALIVIANADO PARA MAMPOSTERIA NO PORTANTE  24



1.8.2.4 Mampostería de Muros Confinados.

Es la estructura conformada por piezas de mampostería unidas por medio de mortero, reforzada de manera principal con elementos de concreto reforzado construidos alrededor del muro o piezas de mampostería especiales donde se vacíe el hormigón de relleno logrando un confinamiento a la mampostería. Cuando se empleen estas piezas especiales, éstas pueden ser consideradas como parte del recubrimiento de los elementos de concreto reforzado.

1.8.3 Piezas de Mampostería (Conceptos)

o Pieza de mampostería. Unidad fabricada, para utilizarse

en la construcción de mamposterías.

o Soga. Dimensión correspondiente al lado mayor o largo.

o Tizón. Dimensión correspondiente al lado intermedio o

ancho.

o Grueso. Dimensión al lado menor o altura.

o Tabla. Cara mayor de una pieza de mampostería (soga x

tizón).

o Canto. Cara mediana de una pieza de mampostería

(soga x grueso).

o Testa. Cara menor de una pieza de mampostería (tizón x

grueso).

o Hueco. Vacío conformado en una pieza que puede o no

atravesarla completamente.

o Tabiquillo. Material entre huecos de una pieza.

o Área bruta. Área de la sección de la pieza sin descontar

el área de los huecos.

o Resistencia a compresión de piezas de mampostería.

Resistencia media a compresión de un número especificado de piezas.

o Mortero. Mezcla de conglomerantes inorgánicos, áridos y

agua y en algunos casos adiciones y aditivos.

1.9 MAMPOSTERÍA NO PORTANTE

1.9.1 Generalidades

Es aquella cuya función principal es la de conformar muros que sirvan para dividir espacios, sin tener una función expresa o tácita de soportar techos o niveles superiores. Este tipo de mampostería conforma las particiones o fachadas en edificios con sistemas portantes en pórticos de concreto, acero o, incluso, madera.

(40)



Los muros de este tipo de mampostería deben tener un espesor mínimo nominal de 120 mm.

Los muros de mampostería no reforzada deben diseñarse por el método de esfuerzos admisibles.”20

1.9.2 “Muros de Mampostería de Adobe

Los adobes para la construcción de los muros no tendrán restricción alguna en sus dimensiones. Estos serán macizos; de tener perforaciones o alveolos, estos no representarán más del 15% del área bruta en cualquier plano paralelo a la superficie

de asiento. Los adobes deberán estar secos antes de su

utilización, el tiempo de secado dependerá de las condiciones climáticas, pero en ningún caso será menor de quince días.

- Deberá verificarse la calidad y resistencia a la compresión del

adobe mediante ensayos de campo o de.

- El tipo de aparejo (amarre o forma de colocar los adobes entre

sí, no tendrá restricciones, salvo la de asegurar que los adobes se entrelacen de tal modo que no se formen planos verticales de juntas o mortero.”21

       20

Ministerio de Desarrollo Urbano y Vivienda. (2011). “NORMA ECUATORIANA DE LA CONSTRUCCIÓN. NEC11. Capitulo 6. Mamposteria Estructural”. Consultado el 13 de Marzo de 2012, de www.miduvi.com.ec

21

ICG (Instituto de Construcción y Gerencia del Perú) (2010). Norma E.080 . Consultado en Anexo 1.

(41)

ADOBE ALIVIANADO PARA MAMPOSTERIA NO PORTANTE  26



CAPITULO 2

(42)



LA CONSTRUCCIÓN DE TIERRA A BASE DE ADOBE ANCESTRAL: ANÁLISIS Y COMPARACIÓN

En esta parte de la investigación hablaremos concretamente del Adobe, tópico principal de análisis; conoceremos sus características físicas, ambientales, climáticas, así como su elaboración y tiempos de ejecución.

Así mismo ampliaremos conocimientos previos acerca del alivianamiento del adobe, en sus formas, aplicaciones, y composiciones, que nos darán una pauta para desarrollar nuestra propuesta teórica y llegar a una aplicación práctica.

La actual concienciación global de preservación ambiental, disminución y renovación de recursos, está destinando al hombre a hacer estudios permanentes de sistemas constructivos ancestrales y su mejoramiento, ya que se ha demostrado su durabilidad, economía y beneficios ambientales.

2.1 EL ADOBE

2.1.1 Generalidades

“El adobe es uno de los materiales de construcción más antiguos y de uso más difundido. El uso de unidades de barro secadas al sol data desde 8000 B.C. (Houben y Guillard 1994). El uso de adobe es muy común en algunas de las regiones más propensas a desastres del mundo, tradicionalmente a lo largo de América Latina, África, el subcontinente de India y otras partes de Asia, el Oriente Medio y el Sur de Europa.

El adobe es un material de construcción de bajo costo y de fácil accesibilidad que es elaborado por comunidades locales. Las estructuras de adobe son generalmente autoconstruídas, porque la técnica constructiva tradicional es simple y no requiere consumo adicional de energía. Profesionales calificados (ingenieros y arquitectos) generalmente no están involucrados con este tipo de construcción y de allí la designación de “construcción no ingenieril.”22



22

BLONDET, Marcial; Villa García, Gladys. (Abril 2003). Pontifica Universidad del Perú. CONSTRUCCIONES DE

ADOBE RESISTENTES A LOS TERREMOTOS: Consultado el 15 de Junio de 2011, de

http://www.santaeufemiadelarroyo.es/extras/archivos/Construcciones%20de%20Adobe%20resistentes%20a%20los%2 0terremotos%5B1%5D.%20Tutor.pdf

(43)

ADOBE ALIVIANADO PARA MAMPOSTERIA NO PORTANTE  28



Qué tipo de tierra puedo usar para adobes de lodo?

“Lo más sencillo es orientarse en la tierra de la región que se usa para hacer adobes. Se debe tener cuidado con la tierra de coloración gris, ya que “lleva cal o magnesio y se dice que es la

menos durable”. Una tierra que seguramente da un buen resultado

es la que se usa para hacer tabiques (amarillenta). Ésta tierra se la suele usar con una mezcla de 50/50 con la tierra que había en el terreno. A todas las tierras con alto contenido de barro es

recomendable agregarle algo de arena para evitar que se agriete el adobe.

Existen varios tipos de tierra, según la importancia en cantidad de uno de los componentes:

TIERRA GRAVOSA - TIERRA ARENOSA - TIERRA - LIMOSA - TIERRA ARCILLOSA

T

También cabe señalar que existen muchas variables más que pueden determinar la calidad del adobe, ya que algunos minerales se encuentran componiendo en alto grado la tierra de ciertos lugares del planeta” 23

2.1.2 Composición Física y Dosificación

Tabla 1: Composición Física del adobe

CONCEPTO DEFINICIÓN

Presentación

Las dimensiones del adobe varían de una región a otra. En función del tipo de tierra y el clima, se le añaden los aditivos más adecuados. Los más usados son la paja y la cal, que proporcionan resistencia y cohesión.

Procedencia Lo más recomendable es fabricarlo en el lugar de

destino.

       23

(44)



Propiedades

Densidad: 1200-1700 Kg/m3

Resistencia a la compresión a los 28 días:0.65 –

1.2 MN/m2

Resistencia a la tracción: buena

Absorción de agua: 0-5%

Resistencia al hielo: baja

Exposición a la intemperie: reducida

Coeficiente de conductividad: 0.46-0.81 w/m.K

Retracción del secado: 0.2 – 1 mm/m

Desfase diario: 10 – 12 h

Resistencia al fuego: buena

Paja más adecuada: La resultante de la trilla del

centeno

En zonas semiáridas es necesario realizar acabados superficiales exteriores (morteros de cal)

Dosificación

Elemento Porcentaje

Arena 55 a 75%

Limo 10 a 28%

Arcilla 15 a 18%

FUENTE: http://www.terra.org/html/s/rehabilitar/bioconstruccion/materiales/adobe. FECHA: 14 - 06 – 2011

(45)

ADOBE ALIVIANADO PARA MAMPOSTERIA NO PORTANTE  30



2.1.3 “Prueba de sedimentación

Se disuelven 2 ó 3 puños de barro en un frasco llenos hasta la mitad con agua. Los contenidos del barro se van asentando en 3 – 4 niveles, donde abajo se encuentra la grava, seguida por la arena, después arcilla y por último el barro. El espesor del barro debe tener un mínimo del 30% del total de los asentamientos en el frasco (medido con regla); y será una tierra que sirva para hacer adobes.

2.1.4 Prueba de Bolita

1 2 3 4

El barro para la prueba solamente debe ser lo suficientemente húmedo para poderse deformar en una bolita de 4 cm. Se amasa bien el barro y se deja caer la bolita al piso desde una altura de 1.50 m. (1) Si se desborona por completo, entonces contiene mucha arena y sirve apenas para mortero de barro. (2) Si la bola se desborona parcialmente, sigue con alto contenido de arena. (3) La bola no tiene tanta adhesión pero se mantiene unida, entonces

la mezcla es óptima para hacer adobes. (4) La bola tiene

demasiado barro y debe ser rebajado con arena.”24

       24

BAHAMONDEZ P., Mónica. (2005). “Conservación, mantención y restauración de arquitectura de tierra.”.

(46)



2.2 ELA

La p prep A co ance fácil conc los c

Al n Norm (Ane 2.2.1 2.2.2 ABORACIÓ producción parada en e ontinuación estral, ya qu

mente y co creta y prác componente

no contar c ma E.080 d exo 1), en a

1 Extracc

La mejo extracci poco co poca a suficient coloraci

2 Curado

Ilustración Arcillosa. S la compos

Ecología A

Ilustración arcillosa c

Ecología A

ÓN DE ADO

de adobe el estado plá n describire

ue como dij on óptimos ctica; cabe es y sus po

con una No de la ICG algunos pun

ción de tier

or manera ón de la ti onveniente arcilla y m

temente er ón clara.

o o Remojo

25:  Cantera Su coloración d sición geológic

Activa 2010)

n 26: Mezcla d con agua (Barr

Activa 2010)

OBE ANCES

e está basa ástico y sec emos el pro

jimos este e resultados señalar que rcentajes p

orma estan (Instituto d ntos que he

rra

de escoge ierra arcillo

la tierra de más materi

rosionado;

de la tierra

de  tierra depende de ca. (Fuente:

de la tierra o). (Fuente:

STRAL

ada en el cado natura

oceso “bas en un proce s, por lo qu

e según la ueden varia

ndarizada e e Construc mos consid

er a simple osa, es por

e color osc ial orgánic lo que no

a

“moldeado lmente al s e” para ela eso que se ue se hará ubicación, c ar.

en Ecuador cción y Ger derados nec

e vista la r su colorac cura, ya qu co, es dec o sucede c

o” de una ol.

aborar el a puede apre una descri cultura y de

r, tomarem rencia) del cesarios.

cantera pa ción, ya qu ue ésta con cir no est con la tierr

Figure

Tabla 1: Composición Física del adobe

Tabla 1:

Composición Física del adobe p.43
CUADRO RESUMEN DEL TIEMPO DE ELABORACIÓN DEL ADOBE

CUADRO RESUMEN

DEL TIEMPO DE ELABORACIÓN DEL ADOBE p.49
Tabla 2: TIEMPOS DE ELABORACION DEL ADOBE. (ELABORACIÓN: Autor de tesis)

Tabla 2:

TIEMPOS DE ELABORACION DEL ADOBE. (ELABORACIÓN: Autor de tesis) p.49

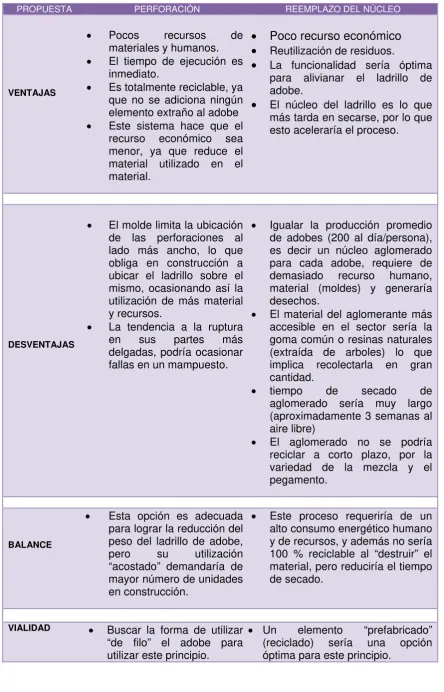

Tabla 3: Ventajas y Desventajas

Tabla 3:

Ventajas y Desventajas p.62
Tabla 4: Posibles elementos para reciclar en propuesta

Tabla 4:

Posibles elementos para reciclar en propuesta p.64

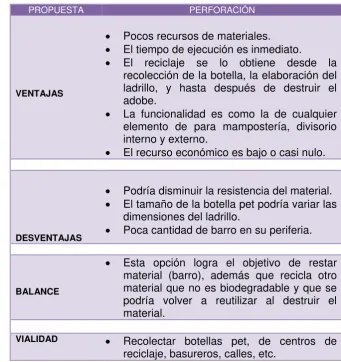

Tabla 5: Ventajas y Desventajas

Tabla 5:

Ventajas y Desventajas p.65

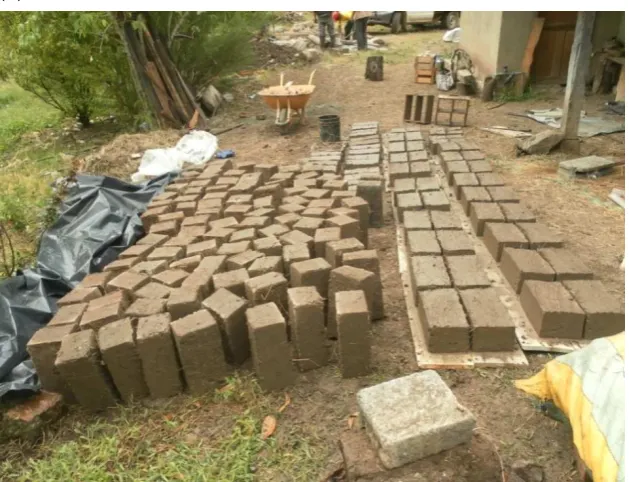

Tabla 7: muestras para laboratorio

Tabla 7:

muestras para laboratorio p.79
Tabla 8: Dosificaciones (Peso). Para 2 unidades:

Tabla 8:

Dosificaciones (Peso). Para 2 unidades: p.81
Tabla 8: Pesos por unidad, de adobe húmedo y seco.

Tabla 8:

Pesos por unidad, de adobe húmedo y seco. p.82
Tabla 9: Analisis de Laboratorio

Tabla 9:

Analisis de Laboratorio p.83
table. (Plannos Arwuite
table. (Plannos Arwuite p.94

Referencias

Actualización...
