AUXILIAR DE INTERVENTORÍA DE LA CONSTRUCCIÓN DE OBRAS
HIDRÁULICAS PARA LA MITIGACIÓN DEL RIESGO EN LAS QUEBRADAS LA
BERMEJALA Y LA TEBAIDA EN LA CIUDAD DE MEDELLÍN
David Alfonso Gómez Ruiz.
Universidad Distrital Francisco José de Caldas
Facultad de Medio Ambiente y Recursos Naturales
Ingeniería Topográfica
Bogotá D.C.
INFORME FINAL: AUXILIAR DE INTERVENTORÍA DE LA CONSTRUCCIÓN DE
OBRAS HIDRÁULICAS PARA LA MITIGACIÓN DEL RIESGO EN LAS
QUEBRADAS LA BERMEJALA Y LA TEBAIDA EN LA CIUDAD DE MEDELLÍN
David Alfonso Gómez Ruiz
cód.: 20141032037
Proyecto De Grado En la Modalidad De Pasantía Para Optar Por el Título De Ingeniero
Topográfico.
Tutor:
Ing. Danny Orlando Naranjo Lasso
Master of Science en Obras Hidráulicas
Universidad Distrital Francisco José de Caldas
Facultad de medio ambiente y recursos naturales
Ingeniería Topográfica
Bogotá D.C.
TABLA DE CONTENIDO
1. INTRODUCCIÓN ... 1
2. OBJETIVOS ... 4
2.1. General ... 4
2.2. Específicos ... 4
3. MARCO REFERENCIAL ... 5
3.1. Marco Normativo ... 5
3.2. Marco técnico de la obra ... 8
3.2.1. Normas ... 8
3.2.2. Proceso constructivo ... 9
3.2.3. Especificaciones técnicas ... 11
4. RESULTADOS ALCANZADOS ... 12
5. ANALISIS DE RESULTADOS ... 14
6. CONCLUSIONES ... 16
7. RECOMENDACIONES ... 17
8. ANEXOS ... 18
ÍNDICE DE ILUSTRACIONES
Ilustración 1: Localización quebrada "la Bermejala". ... 1
Ilustración 2: Localización quebrada "la Tebaida". ... 2
Ilustración 3: Tolerancias en levantamientos topográficos. ... 11
Ilustración 4: Entibado frente la Bermejala ... 18
Ilustración 5: Entadas a las vivienda frente la Bermejala ... 18
Ilustración 6: Entorno obras frente la Bermejala ... 18
Ilustración 7: Localización no intervenida frente la Bermejala ... 18
Ilustración 8: Excavación frente la Bermejala ... 19
Ilustración 9: Formaletas frente la Bermejala ... 19
Ilustración 10: Fundición del concreto frente la Bermejala ... 19
Ilustración 11: Quebrada la Bermejala ... 20
Ilustración 12: Entorno entre los dos frentes. ... 20
Ilustración 13: Excavación frente la Tebaida. ... 20
Ilustración 14: Quebrada la Tebaida. ... 20
Ilustración 15: Tubería cruzada frente la Tebaida. ... 21
Ilustración 16: Excavación máxima frente la Tebaida. ... 21
Ilustración 17: Formaletas frente la Tebaida. ... 21
Ilustración 18: Entorno frente la Tebaida. ... 21

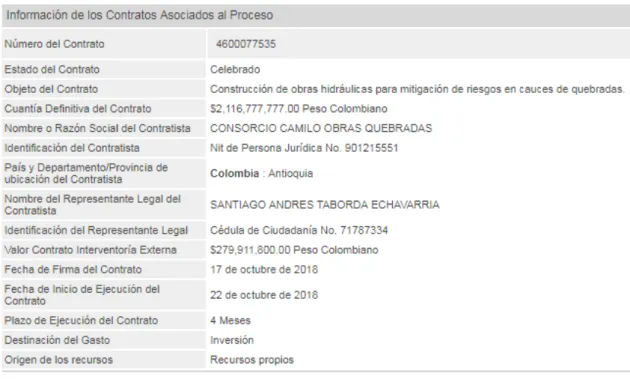

Ilustración 19: Contrato SECOP I ... 25
ÍNDICE DE TABLAS
Tabla 1: Resultados alcanzados ... 121.
INTRODUCCIÓN
La presente pasantía tuvo lugar en el contrato que tiene por objeto: “la construcción de obras hidráulicas para la mitigación de riesgo de cauces de quebradas en la ciudad de Medellín” adelantada por el consorcio “Camilo Quebradas” y otorgada por la secretaria de medio ambiente de Medellín mediante el contrato No. 4600048290 de 2013 que consiste en la construcción de dos obras hidráulicas tipo box coulvert ubicados en el nor-oriente de Medellín los cuales intervienen dos cuerpos de agua que son: la quebrada ‘la Bermejala’ situada exactamente en la calle 90B con carrera 31 influyendo directamente sobre los barrios María Cano, Carambolas, La Salle, San José de la Cima 1 y 2, Oriente, Santa Inés, Las Granjas, Campo Valdés 2 pertenecientes a la comuna de Manrique (comuna 3) y la quebrada ‘la Tebaida’ ubicada en la carrera 31AA, con calle 84 involucrando los barrios Berlín, San Isidro, Campo Valdés 1, Brasilia, Miranda, Moravia, Bermejal, Los Álamos, Aranjuez, La Piñuela y Las Esmeraldas concernientes a la comuna Aranjuez (comuna 4).
Ilustración 2: Localización quebrada "la Tebaida".
2.
OBJETIVOS
2.1.
General
Emplear las habilidades, destrezas y conocimientos teóricos adquiridos durante el desarrollo de la carrera de Ingeniería Topográfica de la Universidad Distrital Francisco José de Caldas como Auxiliar de Interventoría en “la interventoría de obras hidráulicas en las quebradas de la Bermejala y la Tebaida” en pro de la comunidad de la zona y el desarrollo del país.
2.2.
Específicos
Aprovechar los conocimientos adquiridos en la carrera de Ingeniería Topográfica aplicándola en la pasantía como Auxiliar de Interventoría.
Adelantar con éxito la pasantía propuesta con el objetivo de dejar posicionado y con una buena imagen el Proyecto Curricular y la Universidad.
Adquirir y apropiar los conocimientos relacionados con las obras hidráulicas establecidas en este proyecto y la interventoría de los mismos.
Realizar el trabajo de apoyo a la interventoría de forma eficaz y eficiente utilizando todas las herramientas adquiridas en desarrollo de la carrera de Ingeniería Topográfica.
3.
MARCO REFERENCIAL
3.1.
Marco Normativo
A continuación, se relacionan las funciones del Auxiliar de Interventoría según el marco normativo de Colombia, así como algunos conceptos pertinentes para la explicación de esta pasantía:
Fines de la contratación estatal: “Los servidores públicos tendrán en consideración que al
celebrar contratos y con la ejecución de los mismos, las entidades buscan el cumplimiento de los
fines estatales, la continua y eficiente prestación de los servicios públicos y la efectividad de los
derechos e intereses de los administrados que colaboran con ellas en la consecución de dichos
fines.
Los particulares, por su parte, tendrán en cuenta al celebrar y ejecutar contratos con las entidades
estatales que, además de la obtención de utilidades cuya protección garantiza el Estado,
colaboran con ellas en el logro de sus fines y cumplen una función social que, como tal, implica
obligaciones.” Artículo 3° (Colombia, 1993)
Contrato de obra: “Son contratos de obra los que celebren las entidades estatales para la
construcción, mantenimiento, instalación y, en general, para la realización de cualquier otro
trabajo material sobre bienes inmuebles, cualquiera que sea la modalidad de ejecución y pago.” Artículo 32, Ley 80/93 (Colombia, 1993)
Supervisión: “La supervisión de un contrato estatal consiste en “el seguimiento técnico,
administrativo, financiero, contable y jurídico que, sobre el cumplimiento del objeto del contrato,
El artículo 83 de la Ley 1474 de 2011 permite que las Entidades Estatales celebren contratos de
prestación de servicios para apoyar las actividades de supervisión de los contratos que
suscriben.” (eficiente, 2019)
Interventoría: “La interventoría es el seguimiento técnico a la ejecución de contratos de distintas
tipologías, realizado por una persona natural o jurídica contratada para ese fin por la Entidad
Estatal, en los siguientes casos: (i) cuando la ley ha establecido la obligación de contar con esta
figura en determinados contratos, (ii) cuando el seguimiento del contrato requiera del
conocimiento especializado en la materia objeto del mismo, o (iii) cuando la complejidad o la
extensión del contrato lo justifique. No obstante, la Entidad Estatal puede determinar que la
interventoría cubra no sólo acciones de carácter técnico, sino también administrativo, financiero,
contable y/o jurídico.
El contrato de interventoría es principal y autónomo y aunque el objeto del mismo supone la
existencia de otro contrato respecto del cual se va a ejercer la vigilancia, el mismo es
independiente de éste último y, por lo tanto, su existencia no depende de la existencia del contrato
vigilado. Sin embargo, los contratos de interventoría pueden prorrogarse por el mismo plazo que
se hubiera prorrogado el contrato objeto de vigilancia con el fin de que no se interrumpa el
seguimiento al contrato vigilado.
El contrato de Interventoría debe ser supervisado directamente por la Entidad Estatal, en
consecuencia, siempre que una Entidad Estatal suscriba este tipo de contratos debe designar a un
funcionario que haga la supervisión del contrato y que verifique su cumplimiento en las
Funciones del interventor: “Los interventores tienen la función general de ejercer el control y vigilancia sobre la ejecución contractual de los contratos vigilados, dirigida a verificar el
cumplimiento de las condiciones pactadas en los mismos y como consecuencia de ello están
facultados para solicitar informes, aclaraciones y explicaciones sobre el desarrollo de la
ejecución contractual, impartir instrucciones al contratista y hacer recomendaciones
encaminadas a lograr la correcta ejecución del objeto contratado. Es obligatorio para el
interventor entregar sus órdenes por escrito y los requerimientos o informes que realice deben
publicarse en el SECOP.
En ningún caso los interventores en ejercicio de sus funciones pueden sustituir a la Entidad Estatal
en la toma de decisiones sobre el contrato vigilado por lo que las mismas siempre deben ser
tomadas por el representante legal de la Entidad Estatal con base en lo que los primeros hubieran
informado sobre la ejecución de las obligaciones contractuales.” (eficiente, 2019)
Responsabilidad de los interventores: “los interventores, responderán civil, fiscal, penal y
disciplinariamente, tanto por el cumplimiento de las obligaciones derivadas del contrato de
interventoría, como por los hechos u omisiones que le sean imputables y causen daño o perjuicio
a las entidades, derivados de la celebración y ejecución de los contratos respecto de los cuales
hayan ejercido o ejerzan las funciones de interventoría, incluyendo la etapa de liquidación de los
mismos siempre y cuando tales perjuicios provengan del incumplimiento o responsabilidad
directa, por parte del interventor, de las obligaciones que a este le correspondan conforme con el
3.2.
Marco técnico de la obra
3.2.1.
Normas
Las obras adelantadas deben cumplir con el siguiente reglamento:
Decreto único reglamentario del sector trabajo 1072 de 2015, emanada del Ministerio de Trabajo y Seguridad Social de Colombia, resoluciones 1111 de 2017 (estándares mínimos SGSST para empleadores y contratistas) y resolución 4502 del 2012 (licencias en salud ocupacional) Reglamento de higiene y seguridad para la industria de la construcción. Resolución 2413 de 1979, emanada del Ministerio de Trabajo y Seguridad Social de Colombia.
Normas y Especificaciones Generales de Construcción de las Empresas Públicas de Medellín (vigente).
Reglamento colombiano de Construcción Sismo Resistente NSR-10.
Manual del Espacio Público del Municipio de Medellín, adoptado mediante Decreto Municipal No.1097 de 2002.
Manual de Identidad Gráfica del Municipio de Medellín (vigente).
Manual de señalización vial, dispositivos uniformes para la regulación del tránsito en calles, carreteras y ciclo rutas de Colombia 2015.
Decreto Municipal 1382 de 2014, por medio del cual se acoge “La Guía de manejo Socio ambiental para la construcción de obras de infraestructura pública en el Municipio de Medellín. Manual de gestión socio-ambiental para obras en construcción.
Decreto Municipal 1920 de 2015, por medio del cual se adopta el “Manual de contratación del Municipio de Medellín.
Normas técnicas colombianas (NTC) para materiales: Todos los materiales utilizados en la ejecución de la obra deberán cumplir con las Normas Técnicas Colombianas NTC, o en su defecto, con las normas ASTM (American Society for Testing and Materiales).
3.2.2.
Proceso constructivo
A continuación, se nombrarán las actividades generales de la construcción:
1. Preliminares: Comprende la ejecución de los trabajos necesarios para la instalación e inicio de
las obras por parte del contratista, tales como: Demolición de estructuras de concreto que puedan interrumpir u obstaculizar la construcción, almacenamiento de materiales y herramientas, oficinas y servicios sanitarios para el personal de la obra, cerramientos provisionales cuando sean necesarios, localización, trazado y replanteo de los trabajos a ejecutar, manejo y control de aguas. Además, la instalación provisional de los servicios de acueducto y energía. Para las actividades que comprende este capítulo, el Interventor constatará el cumplimiento de las normas municipales sobre señalización de vías, retiro de paramentos, localización de redes de acueducto y alcantarillado existentes.
2. Manejo y control de aguas: Este trabajo consiste en la ejecución de todas las obras necesarias
para el desvío y manejo de la quebrada y todas las aguas de escorrentía, aguas servidas y aguas del nivel freático durante todo el proceso constructivo.
3. Cerramiento provisional: En los sitios donde según criterio del Interventor sea necesario aislar
4. Desmonte y limpieza: Comprende los trabajos preliminares necesarios para la preparación y adecuación del terreno para las obras de explanación, excavación y los trabajos subsiguientes en la zona demarcada en los planos de construcción o en la zona indicada por la Interventoría mediante chaflanes u otro sistema.
5. Excavaciones: Comprende todas las excavaciones necesarias para la construcción de las obras
establecidas, se clasificarán de acuerdo con el tipo de material así: - Excavación en material común - Excavación en roca.
6. Excavación en material heterogéneo: Comprende la excavación en materiales heterogéneos
tales como tierra, conglomerado, roca descompuesta o fragmentos de roca, previamente clasificados por la Interventoría, no se tendrá en cuenta el grado de compactación, dureza, humedad o profundidad consideradas en forma conjunta o independiente.
7. Demoliciones: Consiste en la ejecución de las actividades necesarias para el retiro y desmonte
de estructuras existentes, que se requiera con el fin de poder ejecutar los trabajos o con el fin de garantizar una adecuada sección de la estructura a construir.
8. Llenos estructurales: Comprende todos los llenos compactados por métodos manuales y
mecánicos y clasificados de acuerdo al tipo de material con el cual se ejecuten, así: - Lleno en material común proveniente de excavaciones - Lleno en material común de préstamo - Lleno en arenilla.
9. Concreto ciclópeo: Comprende el suministro, transporte y colocación del concreto ciclópeo, el
10.Acero de refuerzo: Consiste en el suministro, transporte, corte, figuración, colocación y amarre del acero de refuerzo, requerido por la estructura de acuerdo con los planos y diseños.
11.Construcción de filtro: Este ítem se refiere al sistema permanente de drenaje de aguas de
escorrentía, superficiales y de infiltración, tal como indique el Interventor.
3.2.3.
Especificaciones técnicas
A continuación, se explicarán loas lineamientos técnicos de las estructuras:
Levantamientos topográficos.
Ilustración 3: Tolerancias en levantamientos topográficos.
Entibados de madera.
Concreto de 21 Mpa.
Concreto 28 Mpa.
Acero de refuerzo de 6000 Psi.
Alambre N° 18.
4.
RESULTADOS ALCANZADOS
Aunque el trabajo de grado en modalidad de pasantía sea un proceso donde se aprende más de lo aportado a la empresa por la inexperiencia del pasante, los resultados del presente trabajo se ven reflejados y explicados en la siguiente tabla:
Tabla 1: Resultados alcanzados
Resultado esperados Resultado obtenido Indicador
Brindar al proyecto de construcción de obras hidráulicas para la mitigación del riesgo en cauces de quebradas un análisis ingenieril enfocados y adquiridos en Ingeniería Topografía y en general que permita direccionar la toma de decisiones en la interventoría de la obra.
Se brindó al proyecto en mención un análisis ingenieril enfocado y adquirido en el estudio de la Ingeniería Topográfica que permitió direccionar la toma de decisiones en la interventoría de la obra en cuanto a los diferentes procesos que se llevaron a cabo en el desarrollo de construcción e interventoría.
100%
Proponer lineamientos para asegurar el adecuado uso de los materiales y el área del proyecto, en búsqueda del desarrollo sostenible de la obra.
Aunque no se propuso directamente un método para el uso del material, se participó en la ubicación de los puntos de acopio del material además de participar en la definición de la zona de influencia del proyecto.
50%
Identificar qué aspectos de la construcción de obras hidráulicas y geotécnicas pueden inspirar procesos de investigación e innovación en el área de la ingeniería topográfica tanto
En el desarrollo de la pasantía se encontraron numerosos problemas en los que la Ingeniería Topográfica puede generar investigaciones y novedosos métodos de solución pertinentes en:
Empalmes entre diseños.
en el campo de la construcción como en el del diseño.
Mala calidad de suelos.
Optimizar áreas. Adquirir un mayor dominio y afianzar
los conocimientos en temas como lo son cantidades de obra, diseños hidráulicos, análisis de precios unitarios, gestión del riesgo, hidrología, suelos; pertenecientes a temas de materias presentes en el pensum del programa.
Se adquirió un mayor dominio y se afianzaron los conocimientos en temas como lo fueron cantidades de obra, diseños hidráulicos, análisis de precios unitarios, gestión del riego, hidrología, suelos así como también temas contables, administrativos, financieros y legales.
100%
Comprender los procedimientos que se deben utilizar en las obras civiles, adquiriendo experiencia práctica con el fin de complementar el conocimiento teórico adquirido a lo largo del período de estudio.
Se comprendieron los procedimientos que se utilizaron en la obra hidráulica por la cual se adquirió experiencia práctica complementando el conocimiento que se adquirió en el estudio de la Ingeniería Topográfica todo ellos por medio de las visitas que se realizaron a campo.
100%
Obtener la habilidad para el manejo de personal y el trabajo en equipo, realzando el buen trato para con todo el personal de la empresa, la obra y la comunidad.
Se obtuvo la habilidad del manejo de personal y el trabajo de equipo, pues el contacto con el equipo de trabajo es indispensable para el proyecto y lo fue para el presentes trabajo.
100%
Presentar el desarrollo tanto de la interventoría como de la pasantía mediante una bitácora escrita y fotografía del proceso, para llevar un seguimiento organizado y poder presentar resultados de forma clara y explícita.
Se realizó una bitácora digital escrita y se llevó un registro fotográfico a lo largo de la presente pasantía con el fin de llevar un seguimiento organizado y poder presentar resultados de forma clara y explícita, dichos conceptos se presentarán en los anexos.
5.
ANALISIS DE RESULTADOS
Se apoyaron las labores concernientes a el proceso de interventoría de la construcción de obras hidráulicas para la mitigación del riesgo en los cauces de las quebradas ‘la Bermejala’ y ‘la Tebaida’ en la ciudad de Medellín de la siguiente manera:
1. Se realizaron visitas de control y seguimiento a la obra para el desarrollo de la interventoría en los distintos frentes de obra que se adelantan en la ciudad Medellín con el fin de hacer el respectivo seguimiento y apoyo técnico- administrativo, verificando los procedimientos de construcción y manejo de la obra, se considera que los procesos de construcción e interventoría se realizaron de forma correcta y por personas idóneas, estas visitas tienen como resultado comprobar el cumplimiento de las obligaciones pactadas en el objeto contractual del contrato celebrado entre el contratista ‘Camilo quebradas’ y el contratante ‘Secretaria de Medio Ambiente de Medellín’.
2. Se participó en la ejecución el plan nacional de desarrollo colombiano en cuanto al desarrollo urbano y saneamiento básico, enfocado en la región de Medellín, Antioquia en la que se busca eliminar la vulnerabilidad presente en la comunidad y minimizar los impactos negativos sobre el medio ambiente generados por las acciones antrópicas de la comunidad residente. Para así cumplir con las metas propuestas de los planes gubernamentales actuales.
4. Se validaron los documentos contractuales (Contratos, actas, AU y APU’s) para la coordinación, vigilancia, control y colaboración enfocados a la correcta ejecución de la obra.
5. Se detectaron deficiencias técnicas en los diseños de los box coulvert que componen la obra, así como también en las conexiones de servicios públicos. Dichas deficiencias se derivaron por los planos de las redes de servicios públicos suministrados por EPM y que no correspondían con la realidad por lo que fueron necesarios ajustes en los diseños. 6. Se brindaron sugerencias basadas en la agilidad y siendo oportunas, establecidas en los
conocimientos adquiridos durante el estudio de la carrera de ingeniería topográfica con el fin de minimizar costos y posibles problemas mediante el transcurso de la ejecución de la obra y siendo objetivos en que no se debe cambiar arbitrariamente pue se entienden las restricciones de un proceso contractual.
6.
CONCLUSIONES
Tener conocimientos de las actividades que se desarrollan además de las ya ejecutadas es de vital importancia en el proceso, pues permite la toma de decisiones con el objetivo de hacer efectivos los procesos pertinentes a la interventoría dentro del contrato.
Las decisiones y acciones que la interventoría tome y especialmente las que relacionen algún tipo de inconveniente en el proyecto deben quedar de forma escrita, con el fin de tener constancias de cada decisión tomada y así evitar posibles problemas jurídicos o legales.
Durante estas pasantías aparte del componente técnico se desarrollaron actividades financieras, contables, sociales, administrativas y ambientales las cuales se apropiaron como conocimiento extra con el fin de formarse como un profesional integral.
Se valora y se entiende el rol vital que la interventoría juega en los contratos estatales, así mismo se entiende la importancia de la elaboración de informes semanales y mensuales pues estos ayudan a comprender claramente los avances de las obras, manteniendo un orden que permite la posibilidad de analizar el desarrollo de dicha obra.
El trabajo entre el contratista y la interventoría es fundamental a la hora de desarrollar los proyectos, pues de esta relación dependen la calidad del trabajo y los tiempos de construcción esenciales para evitar incumplimientos.
Como conclusión final se puede decir que se logra obtener un beneficio en cuanto a la preparación y desarrollo profesional pues el conocimiento empírico adquirido al estar presente en un proyecto real es complementario a los conocimientos adquiridos durante la vida académica aportando y siendo de mucha ayuda en la futura vida profesional.
7.
RECOMENDACIONES
Se debe entender que el desarrollo de la presente pasantía se realizó de forma satisfactoria y se agradece a la empresa Ingeproyect LTDA y a su personal por toda la ayuda y conocimientos aportados, las siguientes recomendaciones se realizan en forma de recalcar posibles debilidades presentadas en el proyecto y no porque se mencionen en el presente apartado quiere decir que no se hayan ejecutado:
Seguir realizando un seguimiento constante a los atrasos presentados en la obra.
Fortalecer y estar pendientes de las relaciones laborales de los trabajadores, así como también de las condiciones laborales y la integridad de los mismos.
Ejercer presión a la empresa contratante en este caso la secretaria de Medio Ambiente de Medellín para solucionar desajustes e inconvenientes presentados en los diseños y construcción de las estructuras.
Mantener una red de comunicación entre los diferentes componentes de la interventoría, los componentes del contratista y la supervisión.
Estar presentes en los comités de obra un poco más seguido.
8.
ANEXOS
Anexo N° 1: Registro fotográfico
Ilustración 4: Entibado frente la Bermejala
Ilustración 5: Entadas a las vivienda frente la Bermejala
Ilustración 6: Entorno obras frente la Bermejala
Ilustración 8: Excavación frente la Bermejala
Ilustración 11: Quebrada la Bermejala
Ilustración 12: Entorno entre los dos frentes.
Ilustración 13: Excavación frente la Tebaida.
Ilustración 15: Tubería cruzada frente la Tebaida.
Ilustración 16: Excavación máxima frente la Tebaida.
Ilustración 17: Formaletas frente la Tebaida.
Anexo N° 2: Segmento de la bitácora
BITÁCORA
21/05/19Lectura de los correos, son 491 (e-mail de la obra) Lectura de los informes semanales 3, 4, 6, 10, 15 y 16
Revisión del registro fotográfico y videos en cuanto a lo ambiental, social y técnico tomados el 01/11/18, 02/12/18, 03/01/19, 04/02/19, 05/03/19, 06/04/19 y 07/05/19
Revisión el componente ambiental (permiso de ocupación de cauces, aprovechamiento forestal) Revisión componente social (socialización del proyecto) (mano de obra local, participación comunitaria) (actas de entorno y vecindad) (PQRS) DOCUMENTO
Lectura de los informes sociales mensuales 1, 2, 3 y 5 (abril, febrero)
Revisión de componente técnico (modificación del plazo: modificación de garantías) Revisión plan de manejo del tránsito (PMT) y plan de divulgación
Escuchar los comités mensuales
Leer las actas de comité No 1, 2, 3, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14 y 17 Revisión de informes mensuales
1 noviembre: 0% de avance, 4 meses de plazo, presupuesto de 2.116’777.777 cop, una casa agrietada por la que no se pueden comenzar obras en esa zona, realización de actas de vecindad (56) y actas de entorno (2), no hay controversias ni problemas con las pólizas.
2 diciembre: 0% de avance hasta que no se apruebe el PMT y el permiso de rotura no se puede dar inicio, siguen los 4 meses de plazo, la casa agrietada no es afectada por la obra pero es vulnerable, no se han ejecutado actos ambientales, se solicita suspensión del contrato.
3 enero: 0.67% de ejecución, se aprobaron los permisos necesarios y se ejecutaron, con respecto a la casa agrietada se dieron unas especificaciones que no se pueden cumplir por falta de espacio etc… se ejecutaron varias actividades ambientales se encuentran varios problemas con las redes de saneamiento básico los cuales pueden generar obras adicionales.
5 marzo: otros 3 meses de plazo, 6.4% de avance, adición del presupuesto de 860’000.000 cop, el valor asciende a 2.976.777.777, la interventoría exige asentamientos no mayores a 15 cm, entrega de APUs contractuales corregidos, se exige al contratista un avance más rápido mediante la contratación de más personal y la ejecución de más presupuesto.
22/05/19
6 de abril: 10.59% de avance con la adición de presupuesto, se cambian diseños del box coulvert en la casa agrietada para que funcione como muro de contención, las redes de Tigo une están desajustadas, ya existen planos ajustados para la Tebaida, realización de 3 actas de vecindad, falta de materiales para iniciar el frente de la Tebaida,
Lectura de los correos de la interventoría Revisión del contrato físico de la interventoría:
Contratante: Municipio de Medellín, secretaria de suministros y servicios. Contratista: Ingeproyect Ltda.
Objeto: Interventoría a construcción de obras hidráulicas para mitigación de riesgo en cauces de quebradas.
Valor inicial: 279’911.800 más IVA 19% Duración: 4.5 meses
Fecha de inicio 6/11/2018
Fecha de terminación: 31/12/2018
Modificación 1: Ampliación de plazo por tres meses del 01/01/2019 hasta 31/03/2019
Modificación 2: Ampliación de plazo por tres meses del 01/04/2019 al 30/06/2019 y una adición al valor inicial de 40’000.000 más IVA 19%
No de contrato: 46000776772 de 2018
Lugares a intervenir: comuna 3, Cl. 90 b con Cra. 31-San José de la cima (Bermejala), Cra. 31 aa Cl. 84 (Tebaida).
Seguros y pólizas:
1. Perjuicios derivados del incumplimiento de las obligaciones. 2. Amparo de seriedad de la oferta
3. Amparo del buen manejo y correcta inversión del anticipo 4. Amparo de devolución de pago anticipado
5. Amparo del cumplimiento del contrato
7. Amparo de estabilidad y calidad de obra 8. Amparo de calidad de servicio
9. Amparo de calidad y correcto funcionamiento de los bienes 10.Responsabilidad fiscal
Revisión de contrato digital del secop (0070006560) de la obra:
Ilustración 19: Contrato SECOP I
Lectura documentos contractuales:
Aviso de convocatoria publica
Respuesta de observaciones del pliego de condiciones
Pliego de condiciones
Informe de evaluación
Estudios previos
Documentos requeridos por el contratante al contratista
Informes parciales de interventoría
Nomina
Acta 1 y pago de la misma
Acta aclaratoria 1 23/05/19
Revisión y corrección de actas de vecindad mal diligenciadas por negligencia del frente social. Actualización del formato de actas de vecindad.
24/05/19
Realización de informe de falencias en actas de vecindad Coordinación con el proyecto
27/05/19
Respuesta de correos (problemática entre obligaciones del contrato y funciones de los frentes de la interventoría)
Corrección de oficio 33 (peticiones al contratista) Corrección informe mensual 6 (abril)
28/05/19
Corrección de estructura informe mensual No 6_ abril 29/05/19
Correlación entre actas de vecindad en drive y actas de vecindad que escaneo Isaura 30/05/19
Delimitación de zona de influencia mediante google maps para que la Ing. Blanca lo determine en campo y para la posterior realización de actas de vecindad
Realización de oficio 34 (notificación de incumplimiento) 31/05/19
Coordinación con Ester para solución del tema de las actas
Revisión de oficios Q062 (Justificación de atraso por los nuevos diseños) Q063 (Problemas con las redes EPM) Q065 (Justificación atraso y actividades ejecutadas).
04/06/19 Horarios
Rotura de tubo de agua y de gas
Pedir cuantas actas de vecindad (compromiso comité de entregar las actas antes del informe mensual) no se ha hecho
05/06/19
10/06/19
Correo organización drive. 11/06/19
Redacción acta de barranquilla y redacción de oficio N° 34 Renuncia de Ester
12/06/19
Redacción acta de barranquilla Contratación Pablo
Darse cuenta de que las nóminas no se están pagando según las APU’s contractuales 13/06/19
Redacción de acta Barranquilla 18/06/19
Anexo N° 3: Revisión actas de vecindad

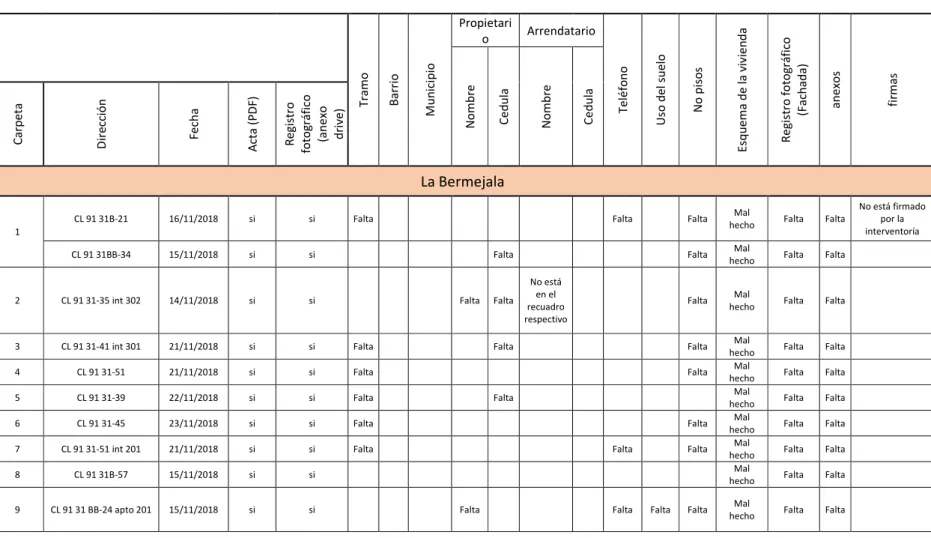

Tabla 2: Revisión de actas de vecindad.
NOTA: ACTAS DE VECINDAD SUBIDAS EN EL DRIVE (Dirección: COMPONENTE SOCIAL-Programas de Gestión Social- PARTICIPACION- Actas de vecindad y entorno-Actas de vecindad) Tr am o B ar ri o M u n ic ip io Propietari
o Arrendatario
Te lé fo n o U so d el s u el o N o p is o s Es q u e m a d e la v iv ie n d a R e gi st ro f o to gr áf ic o (F ac h ad a) an e xo s fi rm as N o m b re C e d u la N o m b re C e d u la C ar p e ta D ir ec ci ó n Fe ch a A ct a (P D F) R e gi st ro fo to gr áf ic o (a n e xo d ri ve ) La Bermejala 1
CL 91 31B-21 16/11/2018 si si Falta Falta Falta Mal
hecho Falta Falta
No está firmado por la interventoría
CL 91 31BB-34 15/11/2018 si si Falta Falta Mal
hecho Falta Falta
2 CL 91 31-35 int 302 14/11/2018 si si Falta Falta No está
en el recuadro respectivo
Falta Mal
hecho Falta Falta
3 CL 91 31-41 int 301 21/11/2018 si si Falta Falta Falta Mal
hecho Falta Falta 4 CL 91 31-51 21/11/2018 si si Falta Falta Mal
hecho Falta Falta 5 CL 91 31-39 22/11/2018 si si Falta Falta Mal
hecho Falta Falta 6 CL 91 31-45 23/11/2018 si si Falta Falta Mal
hecho Falta Falta 7 CL 91 31-51 int 201 21/11/2018 si si Falta Falta Falta Mal
hecho Falta Falta 8 CL 91 31B-57 15/11/2018 si si Mal
hecho Falta Falta
9 CL 91 31 BB-24 apto 201 15/11/2018 si si Falta Falta Falta Falta Mal
10 CR 91 31B-39 15/11/2018 si si Falta Falta Falta Mal
hecho Falta Falta 11 CL 91 31 BB-06 15/11/2018 si si Falta Mal
hecho Falta Falta 12 CL 91 31B-17 int 201 15/11/2018 si si Falta Falta Falta Mal
hecho Falta Falta 13 CL 91 31B-19 int 201 15/11/2018 si si Falta Falta Falta Mal
hecho Falta Falta
14 No existe la carpeta en el drive
15 CL 91 31B-21 int 301 15/11/2018 si si Falta Mal
hecho Falta Falta 16 CL 91 31B-21 int 302 15/11/2018 si si Falta Mal
hecho Falta Falta 17 CL 91 31B-29 15/11/2018 si si Falta Falta Mal
hecho Falta Falta
18 CL 91 31B-45 15/11/2018 si si Falta Mal
hecho Falta Falta
No está firmado por la interventoría
19 CL 91 31B-47 21/11/2018 si si Falta Falta Falta Falta Mal
hecho Falta Falta 20 Cl 91 31BB-30 15/11/2018 si si Falta Mal
hecho Falta Falta 21 CL 91 31BB-30 int 401 15/11/2018 si si Falta Mal
hecho Falta Falta 22 CL 91 31BB-32 15/11/2018 si si Falta Mal
hecho Falta Falta 23 CL 91 31BB-08 No se
entiende si si Falta
Mal
hecho Falta Falta 24 CL 91 31BB-10 No se
entiende si si Falta Falta Mal
hecho Falta Falta
25 CL 91 31BB-16 19/11/2018 si si Falta Falta Mal
hecho Falta Falta
No está firmado por la interventoría
26 CL 91 31BB-24 15/11/2018 si si Falta Mal
hecho Falta Falta 27 CL 91 31BB-34 int 201 15/11/2018 si si Falta Falta Mal
hecho Falta Falta 28 CL 91 31BB-42 15/11/2018 si si Falta Falta Falta Mal
hecho Falta Falta
29 CL 91 31BB-24 int 401 21/11/2018 si si Falta Mal
hecho Falta Falta
No está firmado por el arrendatario y/o
propietario
30 CL 91 31C-7 20/11/2018 si si Falta Falta Falta Mal
hecho Falta Falta 31 CL 91 31C-09 26/11/2018 si si Falta Falta Falta Mal
hecho Falta Falta 32 CL 91 31BB-06 15/11/2018 si si Falta Mal
32 (33) CL 91 31BB-06 int 201 15/11/2018 si si Falta Mal
hecho Falta Falta
34 CL 91 31BB-12 15/11/2018 si si Falta Falta Falta Mal
hecho Falta Falta 35 CL 91 31BB-30 int 301 15/11/2018 si si Falta Mal
hecho Falta Falta 36 CL 91 31B-43 int 102 16/11/2018 si si Falta Falta Mal
hecho Falta Falta 37 CL 91 31B-19 16/11/2018 si si Falta Falta Falta Mal
hecho Falta Falta
38 No existe la carpeta en el drive
39 CL 91 31B-25 16/11/2018 si si Falta Falta Mal
hecho Falta Falta 40 CL 91 31C-17 int 301 23/11/2018 si si Falta Falta Falta Falta Mal
hecho Falta Falta 41 CL 91 31B-33 15/11/2018 si si Mal
hecho Falta Falta 42 CR 31C 90B-40 No esta si
43 CR 31B 90B-47 25/11/2018 si si Falta Mal
hecho Falta Falta 44 CR 31B 91-06 23/11/2018 si si Falta Mal
hecho Falta Falta 45 CR 31B 91-09 20/11/2018 si si Falta Falta Mal
hecho Falta Falta 46 CR 31B 91-13 26/11/2018 si si Falta Mal
hecho Falta Falta 47 CR 31B 90B-51 14/11/2019 si si Falta Falta Falta Mal
hecho Falta Falta 48 CR 31B 91-03 23/11/2018 si si Falta Falt
a Falta Falta Mal
hecho Falta Falta 49 CR 31C 90B-37 23/11/2018 si si Falta Falt
a Falta Falta Mal
hecho Falta Falta 50 CR 31C 91B-43 23/11/2018 si si Falta Falta Falta Mal
hecho Falta Falta
51 CRA 36 91-11 20/12/2018 Está en formato jpg
si Falta Falta Mal
hecho Falta Falta
52 CRA 36 91-05 20/12/2018 Está en formato jpg
si Falta Falta Falta Mal
53 CRA 36 90-56 20/12/2018 Está en formato jpeg
si Falta Falta Falta Falta Mal
hecho Falta Falta
54 CRA 36 90-50 20/12/2018 Está en formato jpeg
si Falta Falta Falta Mal
hecho Falta Falta
55 CRA 36 90-46 20/12/2018 Está en formato jpeg
si Falta Mal
hecho Falta Falta
56 CRA 36 90-36 20/12/2018 Está en formato jpeg
si Falta Mal
hecho Falta Falta
57 CRA 36 90-42 20/12/2018 Está en formato jpeg
si Falta Mal
hecho Falta Falta
58 CRA 36 90-41 20/12/2018 Está en formato jpeg
si Falta Mal
hecho Falta Falta
59 CL 91 31B-53 15/11/2018 si si Falta Falta Mal
hecho Falta Falta
60 CL 91 34-30 2do piso 20/12/2018 Está en formato jpeg
si Falta Falta Mal
hecho Falta Falta
61 CL 91N 34-28 20/12/2018 Está en formato jpeg
si Mal
hecho Falta Falta
62 CL 31B 90A-14 21/11/2018 si No esta Falta Falta Falta Mal
hecho Falta Falta
Casa vulnerabl
e
CL 91 31B-25 16/11/2018 si si Falta Falta No tiene Falta Falta
63 CR 35 85A-12 27/11/2018 si si Falta Falta Mal
hecho Falta Falta 64 CL 85B 37-33 27/11/2018 si si Falta Falta Falta Falta Mal
hecho Falta Falta
65 CR 36 85A-14 10/12/2018 Está en formato jpeg
si Falta Falta Mal
hecho Falta Falta
66 90A 110 CRA 31B apto
301 10/12/2018 Está en formato jpeg
si Mal
hecho Falta Falta
67 90A 110 CRA 31B apto
201 10/12/2018 Está en formato jpeg
si Falta Mal
hecho Falta Falta
Anexo N° 4: Acta de obra
Item Descripción
Ejecutado Proyectado Total
La Bermejala La Tebaida TOTAL La Bermejala La Tebaida TOTAL La Bermejala La Tebaida TOTAL
1 PRELIMINARES $ 9,282,993.70 $ 1,490,781.82 $ 10,773,775.52 $ 13,190,038.34 $ 3,631,731.29 $ 16,821,769.63 $ 49,710,168 $ 18,497,795 $ 68,207,963
2 DEMOLICIONES $ 9,276,127.53 $ 1,489,679.16 $ 10,765,806.70 $ 13,180,282.33 $ 3,629,045.08 $ 16,809,327.41 $ 52,139,160 $ 16,018,353 $ 68,157,513
3 MOVIMIENTOS DE TIERRA $ 67,889,106.88 $ 10,902,500.81 $ 78,791,607.69 $ 96,462,407.70 $ 26,559,857.91 $ 123,022,265.61 $ 421,645,000 $ 77,178,746 $ 498,823,746
4 TALA Y TRASPLANTE DE ARBOLES $ 78,329,173.10 $ 12,579,100.13 $ 90,908,273.23 $ 111,296,509.52 $ 30,644,263.91 $ 141,940,773.43 $ 205,033 $ 0 $ 575,533,445
5 CONCRETOS $ 78,301,268.44 $ 12,574,618.84 $ 90,875,887.28 $ 111,256,860.29 $ 30,633,346.93 $ 141,890,207.23 $ 494,307,979 $ 81,020,433 $ 575,328,412
6 ACERO DE REFUERZO /MALLA $ 25,346,912.29 $ 4,070,531.26 $ 29,417,443.55 $ 36,014,970.58 $ 9,916,324.13 $ 45,931,294.72 $ 153,667,032 $ 32,572,592 $ 186,239,624
7 VIAS $ 24,100,280.61 $ 3,870,331.20 $ 27,970,611.81 $ 34,243,654.10 $ 9,428,611.72 $ 43,672,265.82 $ 127,951,090 $ 49,128,751 $ 177,079,841
8 OBRAS VARIAS $ 30,189,619.51 $ 4,848,235.10 $ 35,037,854.62 $ 42,895,885.94 $ 11,810,908.13 $ 54,706,794.08 $ 205,161,353 $ 16,660,671 $ 221,822,024
Total $ 557,846,702 $ 89,586,156 $ 374,541,260.40 $ 792,634,319 $ 218,243,100 $ 1,010,877,419.00
$ 2,959,863,463 $ 563,656,886 $ 4,098,848,761
COSTO DIRECTO
COSTO TOTAL OBRA CONTRACTUAL $ 3,811,416,181 $ 725,820,972 $ 5,278,087,549
Anexo N°5: Ejecución física VS Ejecución programada VS Plazo transcurrido
0.00% 20.00% 40.00% 60.00% 80.00% 100.00% 120.00%
1 2 3 4 5 6 7 8 9 1 0 1 1 1 2 1 3 1 4 1 5 1 6 1 7 1 8 1 9 2 0 2 1 2 2 2 3 2 4 2 5 2 6 2 7
P
O
R
C
EN
TA
JE
NUMERO DE LA SEMANA
9.
BIBLIOGRAFÍA
Colombia, C. d. (28 de Octubre de 1993). Secretaria del senado. Ley 80 de 1993, Estatuto General de Contratación de la Administración Pública. Bogotá, Bogotá, Colombia: Diario oficial. Recuperado el 22 de Julio de 2019, de Secretaria del senado: http://www.secretariasenado.gov.co/senado/basedoc/ley_0080_1993.html
