Diseño del muro de escalada:Tsunami 2013

DISEÑO DE MURO DE ESCALADA PARA EL EVENTO: TSUNAMI 2013

AUTOR

MIGUEL CRESPO CAICEDO

PONTIFICIA UNIVERSIDAD JAVERIANA FACULTAD DE ARQUITECTURA Y DISEÑO

CARRERA DE DISEÑO INDUSTRIAL BOGOTÁ D.C.

2 DISEÑO DE MURO DE ESCALADA PARA EL

EVENTO: TSUNAMI 2013

AUTOR

MIGUEL CRESPO CAICEDO

Presentado para optar al título de Diseñador Industrial

DIRECTOR

RICARDO BARRAGÁN GONZÁLES

PONTIFICIA UNIVERSIDAD JAVERIANA FACULTAD DE ARQUITECTURA Y DISEÑO

CARRERA DE DISEÑO INDUSTRIAL BOGOTÁ D.C.

3 NOTA DE ADVERTENCIA

"La Universidad no se hace responsable por los conceptos emitidos por sus alumnos en sus trabajos de tesis. Solo velará por que no se publique nada contrario al dogma y a la moral católica y por que las tesis no contengan ataques personales contra persona alguna, antes bien se vea en ellas el anhelo de buscar la verdad y la justicia".

5 ANEXO 1

CARTA DE AUTORIZACIÓN DE LOS AUTORES (Licencia de uso)

Bogotá, D.C., Enero de 2013

Señores

Biblioteca Alfonso Borrero Cabal S.J. Pontificia Universidad Javeriana Cuidad

Los suscritos:

Miguel Crespo Caicedo , con C.C. No 1026262144

, con C.C. No

, con C.C. No

En mi (nuestra) calidad de autor (es) exclusivo (s) de la obra titulada:

Diseño del muro de escalada: Tsunami 2013

(por favor señale con una “x” las opciones que apliquen)

Tesis doctoral Trabajo de grado x Premio o distinción: Si No x cual:

presentado y aprobado en el año 2012 , por medio del presente escrito autorizo

(autorizamos) a la Pontificia Universidad Javeriana para que, en desarrollo de la presente licencia de uso parcial, pueda ejercer sobre mi (nuestra) obra las atribuciones que se indican a continuación, teniendo en cuenta que en cualquier caso, la finalidad perseguida será facilitar, difundir y promover el aprendizaje, la enseñanza y la investigación.

6

AUTORIZO (AUTORIZAMOS) SI NO

1. La conservación de los ejemplares necesarios en la sala de tesis y

trabajos de grado de la Biblioteca. x 2. La consulta física o electrónica según corresponda x

3. La reproducción por cualquier formato conocido o por conocer x 4. La comunicación pública por cualquier procedimiento o medio físico

o electrónico, así como su puesta a disposición en Internet x 5. La inclusión en bases de datos y en sitios web sean éstos

onerosos o gratuitos, existiendo con ellos previo convenio

perfeccionado con la Pontificia Universidad Javeriana para efectos de satisfacer los fines previstos. En este evento, tales sitios y sus usuarios tendrán las mismas facultades que las aquí concedidas con las mismas limitaciones y condiciones

x

6. La inclusión en la Biblioteca Digital PUJ (Sólo para la totalidad de las Tesis Doctorales y de Maestría y para aquellos trabajos de grado que hayan sido laureados o tengan mención de honor.)

x

De acuerdo con la naturaleza del uso concedido, la presente licencia parcial se otorga a título gratuito por el máximo tiempo legal colombiano, con el propósito de que en dicho lapso mi (nuestra) obra sea explotada en las condiciones aquí estipuladas y para los fines indicados, respetando siempre la titularidad de los derechos patrimoniales y morales correspondientes, de acuerdo con los usos honrados, de manera proporcional y justificada a la finalidad perseguida, sin ánimo de lucro ni de comercialización.

De manera complementaria, garantizo (garantizamos) en mi (nuestra) calidad de estudiante (s) y por ende autor (es) exclusivo (s), que la Tesis o Trabajo de Grado en cuestión, es producto de mi (nuestra) plena autoría, de mi (nuestro) esfuerzo personal intelectual, como consecuencia de mi (nuestra) creación original particular y, por tanto, soy (somos) el (los) único (s) titular (es) de la misma. Además, aseguro (aseguramos) que no contiene citas, ni transcripciones de otras obras protegidas, por fuera de los límites autorizados por la ley, según los usos honrados, y en proporción a los fines previstos; ni tampoco contempla declaraciones difamatorias contra terceros; respetando el derecho a la imagen, intimidad, buen nombre y demás derechos constitucionales. Adicionalmente, manifiesto (manifestamos) que no se incluyeron expresiones contrarias al orden público ni a las buenas costumbres. En consecuencia, la responsabilidad directa en la elaboración, presentación, investigación y, en general, contenidos de la Tesis o Trabajo de Grado es de mí (nuestro) competencia exclusiva, eximiendo de toda responsabilidad a la Pontifica Universidad Javeriana por tales aspectos.

7 De conformidad con lo establecido en el artículo 30 de la Ley 23 de 1982 y el artículo 11 de la Decisión Andina 351 de 1993, “Los derechos morales sobre el trabajo son propiedad de los autores”, los cuales son irrenunciables, imprescriptibles, inembargables e inalienables. En consecuencia, la Pontificia Universidad Javeriana está en la obligación de RESPETARLOS Y HACERLOS RESPETAR, para lo cual tomará las medidas correspondientes para garantizar su observancia.

NOTA: Información Confidencial:

Esta Tesis o Trabajo de Grado contiene información privilegiada, estratégica, secreta, confidencial y demás similar, o hace parte de una investigación que se adelanta y cuyos

resultados finales no se han publicado. Si No x

En caso afirmativo expresamente indicaré (indicaremos), en carta adjunta, tal situación con el fin de que se mantenga la restricción de acceso.

NOMBRE COMPLETO

No. del documento de

identidad

FIRMA

Miguel Crespo Caicedo 1026262144

FACULTAD: Arquitectura y Diseño

8 ANEXO 2

BIBLIOTECA ALFONSO BORRERO CABAL, S.J.

DESCRIPCIÓN DE LA TESIS DOCTORAL O DEL TRABAJO DE GRADO FORMULARIO

TÍTULO COMPLETO DE LA TESIS DOCTORAL O TRABAJO DE GRADO

Diseño del muro de escalada: Tsunami 2013

SUBTÍTULO, SI LO TIENE

AUTOR O AUTORES

Apellidos Completos Nombres Completos

Crespo Caicedo Miguel

DIRECTOR (ES) TESIS DOCTORAL O DEL TRABAJO DE GRADO Apellidos Completos Nombres Completos

Barragán Gonzáles Ricardo

FACULTAD Arquitectura y Diseño PROGRAMA ACADÉMICO

Tipo de programa ( seleccione con “x” )

Pregrado Especialización Maestría Doctorado

x

Nombre del programa académico Diseño Industrial

9

TRABAJO PARA OPTAR AL TÍTULO DE:

Diseñador Industrial

PREMIO O DISTINCIÓN (En caso de ser LAUREADAS o tener una mención especial):

CIUDAD AÑO DE PRESENTACIÓN DE LA TESIS O DEL TRABAJO DE GRADO

NÚMERO DE PÁGINAS

Bogotá D.C. 2012 63

TIPO DE ILUSTRACIONES ( seleccione con “x” )

Dibujos Pinturas Tablas, gráficos y

diagramas Planos Mapas Fotografías Partituras

x x x x

SOFTWARE REQUERIDO O ESPECIALIZADO PARA LA LECTURA DEL DOCUMENTO

Nota: En caso de que el software (programa especializado requerido) no se encuentre licenciado por la Universidad a través de la Biblioteca (previa consulta al estudiante), el texto de la Tesis o Trabajo de Grado quedará solamente en formato PDF.

MATERIAL ACOMPAÑANTE

TIPO DURACIÓN

(minutos) CANTIDAD

FORMATO

CD DVD Otro ¿Cuál?

Vídeo

Audio

Multimedia

Producción electrónica

10

DESCRIPTORES O PALABRAS CLAVE EN ESPAÑOL E INGLÉS

Son los términos que definen los temas que identifican el contenido. (En caso de duda para designar estos descriptores, se recomienda consultar con la Sección de Desarrollo de Colecciones de la Biblioteca Alfonso Borrero Cabal S.J en el correo [email protected], donde se les orientará).

ESPAÑOL INGLÉS

Muro de escalada Climbing Wall

Diseño Design

Escalada en Colombia Climbing in Colombia

Evento Event

RESUMEN DEL CONTENIDO EN ESPAÑOL E INGLÉS

(Máximo 250 palabras - 1530 caracteres)

En base a un brief de diseño provisto por la empresa Arawata, de la ciudad de Cali, sobre el evento Tsunami que se realiza en la playa de La Barra, localizada al norte del Valle del Cauca sobre el Océano Pacifico, se requiere el diseño de un muro de escalada para su tercera edición que se realizará en Agosto de 2013, el fin de este diseño es que el evento se convierta en una competencia de nivel internacional donde vengan escaladores famosos que promuevan el evento a través de su presencia y que logre atraer cada vez más escaladores de todo el país, y de países vecinos, como Venezuela, Ecuador, Brazil, Perú, Chile y Argentina. Con este muro se busca promover el deporte en el país y generar cada vez más interés y cultura sobre este deporte.

11

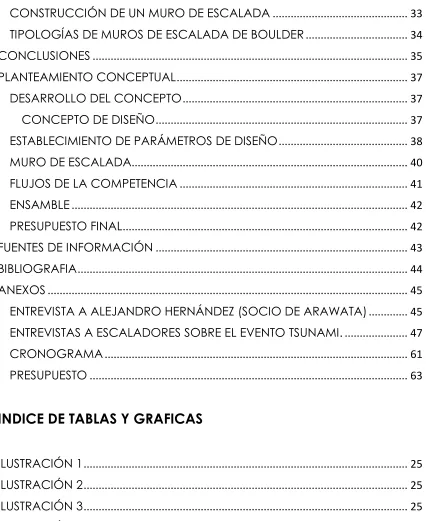

INDICE DE CONTENIDO

AGRADECIMIENTOS ... 14

INTRODUCCIÓN ... 14

PLANTEAMIENTO ... 15

BRIEF DE DISEÑO PARA MURO DE ECALADA DE MODALIDAD BOULDER PARA EL FESTIVAL DE ESCALADA TSUNAMI 2013 ... 16

PERFIL DE ARAWATA ... 16

DEMANDA BÁSICA DEL CLIENTE ... 16

CONTEXTO Y OPORTUNIDAD ... 17

PÚBLICO OBJETIVO Y ACTORES ... 17

SUPUESTOS Y RESTRICCIONES ... 17

PROPÓSITO ... 18

OBJETIVOS ... 19

GENERAL ... 19

ESPECÍFICOS ... 19

JUSTIFICACIÓN ... 19

LÍMITES Y ALCANCES ... 20

LÍMITES ... 20

ALCANCES ... 20

METODOLOGÍA ... 21

CRONOGRAMA ... 21

PRESUPUESTO ... 22

MARCO TEÓRICO ... 22

ACTORES: ... 22

ORGANIZADORES DE EVENTO – ARAWATA ... 22

PARTICIPANTES DEL EVENTO ... 22

HABITANTES DE LA BARRA: ... 23

TRABAJO DE CAMPO ... 23

LOCACIÓN DEL EVENTO ... 25

EVENTOS ANTERIORES: TSUNAMI 1 Y TSUNAMI 2 ... 28

12

CONSTRUCCIÓN DE UN MURO DE ESCALADA ... 33

TIPOLOGÍAS DE MUROS DE ESCALADA DE BOULDER ... 34

CONCLUSIONES ... 35

PLANTEAMIENTO CONCEPTUAL ... 37

DESARROLLO DEL CONCEPTO ... 37

CONCEPTO DE DISEÑO ... 37

ESTABLECIMIENTO DE PARÁMETROS DE DISEÑO ... 38

MURO DE ESCALADA... 40

FLUJOS DE LA COMPETENCIA ... 41

ENSAMBLE ... 42

PRESUPUESTO FINAL ... 42

FUENTES DE INFORMACIÓN ... 43

BIBLIOGRAFIA ... 44

ANEXOS ... 45

ENTREVISTA A ALEJANDRO HERNÁNDEZ (SOCIO DE ARAWATA) ... 45

ENTREVISTAS A ESCALADORES SOBRE EL EVENTO TSUNAMI. ... 47

CRONOGRAMA ... 61

PRESUPUESTO ... 63

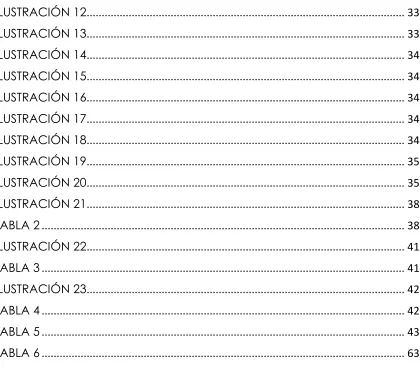

INDICE DE TABLAS Y GRAFICAS

ILUSTRACIÓN 2 ... 25

ILUSTRACIÓN 3 ... 25

ILUSTRACIÓN 4 ... 26

ILUSTRACIÓN 5 ... 26

ILUSTRACIÓN 6 ... 27

ILUSTRACIÓN 7 ... 28

ILUSTRACIÓN 8 ... 29

ILUSTRACIÓN 9 ... 30

ILUSTRACIÓN 10 ... 30

ILUSTRACIÓN 11 ... 30

13

ILUSTRACIÓN 12 ... 33

ILUSTRACIÓN 13 ... 33

ILUSTRACIÓN 14 ... 34

ILUSTRACIÓN 15 ... 34

ILUSTRACIÓN 16 ... 34

ILUSTRACIÓN 17 ... 34

ILUSTRACIÓN 18 ... 34

ILUSTRACIÓN 19 ... 35

ILUSTRACIÓN 20 ... 35

ILUSTRACIÓN 21 ... 38

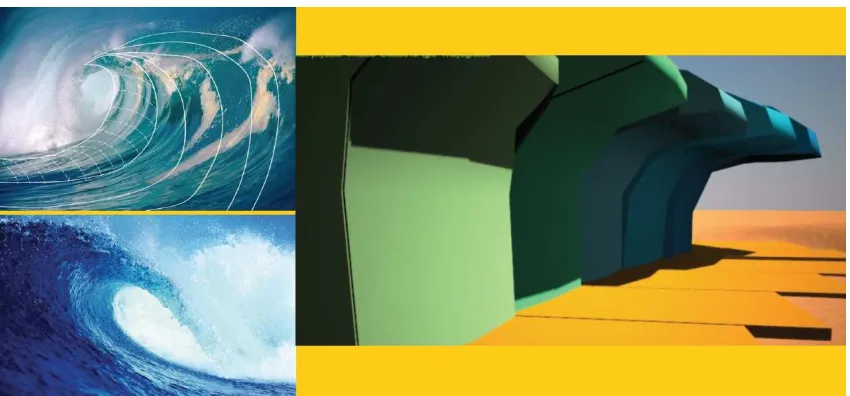

TABLA 2 ... 38

ILUSTRACIÓN 22 ... 41

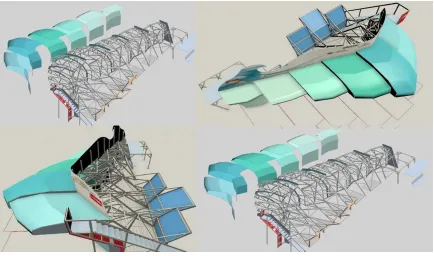

TABLA 3 ... 41

ILUSTRACIÓN 23 ... 42

TABLA 4 ... 42

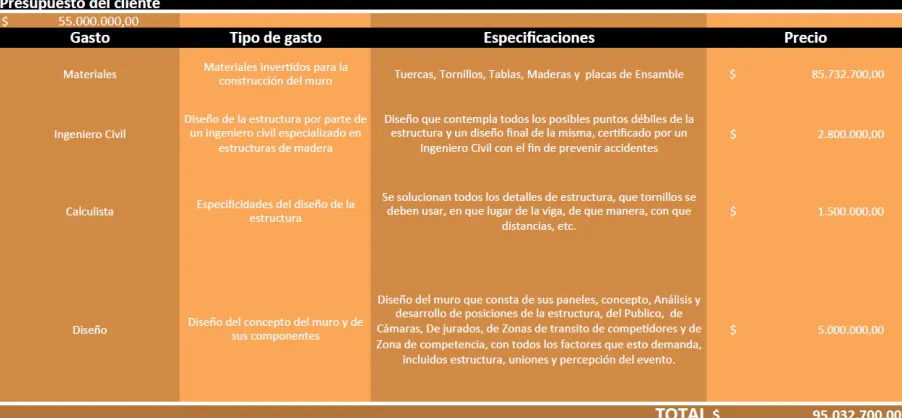

TABLA 5 ... 43

14

AGRADECIMIENTOS

Agradezco a mis familiares que me apoyaron a través de mi carrera, a las personas que dieron sus opiniones y me colaboraron con entrevistas y opiniones en el desarrollo del proyecto. Agradezco a Katherine Prieto por su ayuda, opinión, críticas e ideas sobre todo mi proyecto y a Ricardo Barragán por el excelente apoyo, comprensión, seguimiento y guía del proyecto que se presenta a continuación.

INTRODUCCIÓN

Dentro de estas actividades, la escalada de roca ha llamado la atención de los deportistas, que empezaron a probar en altitudes bajas los problemas que enfrentarían dentro de sus ascensos, dándose cuenta que ésta, es una actividad sumamente entretenida, donde algunos escogieron dedicarse enteramente a la escalada en roca.

El concepto de la escalada deportiva bajo techo inició en el reino unido donde en 1964 Don Robinson un licenciado en educación física el cual inserto pedazos de roca en las paredes de un corredor. Sin embargo el primer muro comercial fue hecho en

“heffield u sitio t adi io al de es alada e I glate a a ue ueda e a a The Peak Dist i t Natio al Pa k 1.

Esta Actividad sin embargo es bastante reciente en nuestro país alrededor de los años noventa los escaladores Aldo Brando y Cristobal Von Rothkirch protegieron varias rutas en el Valle de los Halcones y en Suesca, siendo las primeras. Que en los últimos años lo han venido haciendo Juan Carlos González, Roberto Ariano y Fernando González Rubio entre otros, permitiendo ascensos seguros a estas rutas desde entonces2.

Pese a ser un deporte relativamente poco conocido en el país, se están haciendo grandes esfuerzos para reconocerlo como un deporte en el que vale la pena invertir nacionalmente, Actualmente la escalada deportiva es uno de los deportes preseleccionados para las Olimpiadas 2020, y es uno de los deportes seleccionados para los juegos mundiales del 2013 que se celebrarán en Cali3.

Existe la oportunidad de diseñar un muro de escalada para un evento nacional que se realizará después de los juegos mundiales de Cali 2013 organizado y dirigido por ARAWATA: Actividades Alternativas, llamado Tsunami, este evento va para la tercera versión, es realizado en la playa de la barra, localizada a 45 minutos en lancha de Juanchaco en el Pacífico Colombiano.

1

http://en.wikipedia.org/wiki/Climbing_wall

2

http://www.culturarecreacionydeporte.gov.co/portal/bogotanitos/deportes/escalada

3

15

PLANTEAMIENTO

Nace la oportunidad de diseño a raíz de un viaje de exploración a Cali, enbúsqueda de sitios de escalada, y de grupos conformados de escaladores, allí se visitó Arawata, un lugar que ofrece a sus visitantes la posibilidad de: escalar en su muro, realizar actividades alternativas y asistir a salidas ecológicas. Arawata, además de ser un lugar, es también la organizadora actual Tsunami.

Du a te los últi os años se ha llevado a a o el tsu a i u eve to de escalada que comenzó en el año 2010, se creó con el fin de integrar escaladores de todo el país, se realiza anualmente, pero este año el 2012 no se podrá llevara a cabo debido a falta de recursos, ya que con el evento del año 2011 no se obtuvieron los resultados esperados y más que ganancias el evento dejo perdidas, así que deberá esperar un año más y se retomara en el 2013, se llevara a cabo en el mismo lugar que los años pasados, un sitio alejado de las ciudades, en medio de un pueblo pesquero en el pacífico colombiano, La barra. Para llegar allí hay que ir a Buenaventura y de este lugar partirán lanchas que en 45 minutos estarán en Ladrilleros, y allí se caminara 1 hora para llegar a La barra.

Es una de las playas más atractivas del Pacífico, Es allí donde en medio del paisaje se desarrolla el evento, 3 días donde se conoce el pueblo, se escala a diario, y se finaliza con una celebración en la playa.

Pa a el , se ap ove ha a la pa ti ipa ió de es alado es i te a io ales e Los Wo ldGa es para invitarlos a participar en el tsu a i , a ue este se i i ia a justo cuando finaliza el evento mundial, es por esto que Jorge Hernández y su hermano Alejandro Hernández dueños de Arawata desean hacer de este evento un éxito.

16

BRIEF DE DISEÑO PARA MURO DE ECALADA DE MODALIDAD

BOULDER PARA EL FESTIVAL DE ESCALADA TSUNAMI 2013

PERFIL DE ARAWATA

QUIÉNES SOMOS?

En el año 2002 se crea Arawata Actividades Alternativas gracias al empuje y la proyección de dos hermanos que por medio del deporte, la práctica de actividades extremas y el turismo de aventura quieren llevar un mensaje de respeto y entendimiento como una herramienta en la educación ambiental y la conservación de nuestros refugios ecológicos.

Durante los últimos ocho años de existencia en la ciudad de Cali ha venido desarrollando actividades que promueven el deporte de aventura, la vida sana, y la pasión por recorrer los rincones naturales de la geografía colombiana. Como resultado de este trabajo se evidencia un aumento de los deportistas escaladores y personas involucradas en actividades de ecoturismo y actividades de aventura. Estos logros nos motivan a seguir creciendo y a impulsar a todos aquellos que se interesan en actividades alternativas, a través de eventos deportivos innovadores.

MISIÓN

Fomentar el deporte de aventura como herramienta fundamental para forjar seres humanos comprometidos con la comunidad y el mundo natural. Brindar espacios e iniciativas para la creación de alternativas de cambio que contribuyan a resolver o menguar los problemas sociales, culturales y ecológicos de nuestro territorio.

VISIÓN

Constituirnos como líderes en la prestación de servicios de ecoturismo, deporte extremo y actividades alternativas en Colombia.

DEMANDA BÁSICA DEL CLIENTE

Diseñar un muro de escalada y su zona de competencia que este comprendido dentro de un predio localizado en la playa de La Barra ubicada en el Pacífico colombiano sobre los planos anexos.

17 ruteros, por medio de distintas inclinaciones para trabajar distintas técnicas de escalada.

El diseño innovador derivará en un incremento en el precio pagado por ingresar al evento. Un excelente registro de la actividad, sumado al voz a voz realizado por los asistentes frente a miembros de la comunidad hará que su nombre se reconozca, y se asocie como el mejor festival de escalada de Colombia.

CONTEXTO Y OPORTUNIDAD

Debido a la forma de vida en las ciudades, las personas de manera más frecuente

planean viajes con familia y amigos para disfrutar de lugares que contrasten con su cotidianidad, y en este momento se ha incrementado los viajes de eco turísmo, de está manera La Barra posee un potencial explotable por el evento.

Por otro lado, los escaladores en Colombia, visitan barrancos de roca ubicados dentro de las cordilleras en busqueda de lo natural. Así que la propuesta de escalar en el festival puede resultar atractiva, ya que se encontrará la unión de dos elementos ideales: escalar y la playa.

PÚBLICO OBJETIVO Y ACTORES

En el festival participarán escaladores: son personas sencillas, amantes de las rocas,

los peñascos, el vértigo y la adrenalina, que disfrutan de un buen momento con un ambiente fresco y soleado, junto a la naturaleza, un muro y amigos. Este festival estará puramente encaminado a la escalada tipo búlder, en donde demostrarán quienes son capaces de superar los problemas, puestos por nuestros ruteros, dentro del tiempo estimado, bajo mucha presión y buena energía.

Además para este evento se esperan más amantes de la aventura , acompañantes de escaladores, y todo tipo de deportistas, que esten dispuestos a retarce en nuestras divertidas competencias de habilidades por premios espectaculares. En las cuales podrán participar cualquier persona que se encuentre en La Barra y esté dispuesto a pasar un rato de ocio y diversión con amigos.

Las personas de la comunidad juegan un papel importante dentro del evento, ya que ellos son los que aprueban la existencia de la competencia en La Barra y en sus predios especificamente. Por lo que el evento promueve que los participantes a este, compren sus alimentos y bebidas a las personas de la comunidad, para generarles un beneficio de forma directa.

SUPUESTOS Y RESTRICCIONES

18 elementos son cortados y ensamblados por mano de obra local, directamente en La Barra, y dirigidos por un grupo logístico de Arawata.

Las tablas deben ser traídas desde la Calí ya que localmente no hay posibilidad de las mismas, el material para las vigas de la estructura si puede ser comprado en La Barra.

Los materiales deben ser resistentes a la humedad y salinidad salinidad (la locación es sobre la playa del corregimiento), de ser posible tener un recubrimiento que reduzca el impacto de la humedad sobre la estructura, durante un tiempo prolongado, ya que se busca poder reutilizar anualmente la mayor cantidad posible de material de las estructuras anteriores.

Debe ser un muro relativamente de fácil ensamble, ya que de esto depende la viabilidad de la construccion en el lugar. La estructura debe poder resistir mínimo 6 escaladores subidos al muro de competencia simultáneamente y 4 en el muro de calentamiento (tal cual lo demandan las condiciones establecidas para estas competencias por UIAA y IFSC ).. También debe lograr una gran variedad de ángulos y desplomes que sean seguros para los competidores, estimulando la creatividad de los ruteros, para generar vías atractivas a los escaladores.

Dado que el evento comporta un fuerte acento de actividad turística, se está planteando que exista un muro detrás de los espectadores donde los competidores que salieron y los espectadores puedan disfrutar también de la escalada en la playa.

Estos elementos de referencia, preliminarmente establecidos con el cliente, ARAWATA, son los que dan pie al desarrollo del proyecto que a continuación se formula.

PROPÓSITO

19

OBJETIVOS

General

Desarrollar un muro de escalada para El Tsunami 2013, que cumpla con las expectativas de sus participantes y los requerimientos dados por la empresa Arawata actividades alternativas, creadora del concurso y a quien le pertenecen todos los derechos y los beneficios obtenidos por el evento.

Específicos

 Diseñar una estrategia para la fabricación del muro realizable por habitantes de La Barra, la comunidad en la que se lleva a cabo el evento.

 Realizar un diseño de la disposición ideal del muro en el lugar para lograr la interacción del público y los escaladores con el evento.

 Realizar un diseño del muro que brinde diferentes posibilidades para escaladores novatos y escaladores experimentados, creando en ellos mayor interes.

 Diseñar la distribucion de las zonas que estan comprometidas con la competencia

JUSTIFICACIÓN

Actualmente Colombia cuenta con 55 muros de escalada bajo techo abiertos al público y 23 zonas de escalada en roca natural conocidas, a los gimnasios de escalada asisten aproximadamente 3.000 escaladores4 que practican Bulder5, escalada deportiva 6 o las dos.

En la pasada versión del Tsunami en 2011 se orientaron importantes esfuerzos a la reducción de costos para el desarrollo del evento, tales como: uso de mano de obra de personas de la comunidad, utilización de maderas del lugar y transporte del muro y sus accesorios desarmados, para reducir el volumen en fletes; sin embargo, se generaron pérdidas generales, debido a que solo asistieron 80 escaladores.

4

Cifra aproximada recopilada a través de redes sociales

5

Búlder: (adaptación del ingles Boulder) escalada en bloque o buldering, es una modalidad de escalada que consiste en escalar bloques de roca o pequeñas paredes que pueden ser hasta de 8 metros sin la necesidad de uso de materiales de protección convencionales de la escalada. En este tipo de escalada prima la dificultad extrema durante trayectos muy cortos.

6

20 En este caso en específico se va a intervenir en aspectos fisicos y estructurales como lo son, la distribución de las zonas que estan implicadas en el desarrollo del evento, el diseño del muro, lo anterior con el fin de permirtir un buen registro audiovisual del evento ya que para los proximos años un buen registro ayudará a promover el evento y hara crear una mejor imagen del mismo. Con el nuevo diseño del muro se busca generar mayor atracción por el evento en los escaladores, que junto con el sistema de estrategias planteadas por los organizadores del evento (ARAWATA) se podra generar una convocatoria mayor que la de los dos eventos pasados, logrando captar nuevos patrocinadores y nuevos escaladores.

Con la participación del diseño Industrial se busca brindar soluciones creativas en el diseño y desarrollo del muro del Tsunami 2013, buscando más dinamismo en la competencia dando mas posibilidades a los participantes, diferentes dificultades para escaladores novatos hasta escaladores expertos. Con lo anterior se busca lograr una mejor proyección del evento: a nivel nacional e internacional, generando mayor interés, a través de un muro innovador, de fácil armado, que se ajuste al presupuesto y que haga de la competencia un éxito.

LÍMITES Y ALCANCES

Límites

 El proyecto busca diseñar, única y exclusivamente el muro de escalada del

evento.

 El proyecto se planteará para ser desarrollado en la playa de La Ba a localizada en el Pacífico colombiano.

 El muro de escalada debe contar con 5 o 6 módulos de escalada, con diferentes

desplomes y aristas para que varios escaladores puedan participar de forma

simultánea, y agilizar la competencia.

 El diseño del muro de escalada debe permitir armar e instalar en la playa.

 El muro y el evento deben ser amigables con el medio ambiente.

Alcances

 El proyecto llegará a construir modelos de muro de escalada será a escala.

 Se harán comprobaciones formales y funcionales del diseño del muro de

escalada.

 Se realizará una maqueta de la distribución de las actividades y sectores que

21

METODOLOGÍA

A través de metodologías como: encuestas, entrevistas, focus group y uso de redes sociales, se hará un análisis de los asistentes y participantes a los eventos pasados, con el fin de identificar los intereses comunes, los canales de comunicación apropiados y la forma en general, de aumentar la participación de los escaladores al evento y garantizar la satisfacción de los mismos al finalizar la actividad.De tal forma que en dicho análisis se revisará:

1. El canal utilizado en competencias anteriores para promocionar el evento vs. los lugares a donde asisten los escaladores frecuentemente, su medio de comunicación más usado, ejemplo: redes sociales, afiches, voz a voz, etc., 2. Conocer los problemas en el la construcción del muro para el evento y como se

utilizaron los materiales.

3. Conocer el nivel de información que recibieron los NO participantes/asistentes previo al evento, para definir si fue suficiente

4. Identificar si los participantes anteriores, están dispuestos a participar nuevamente o recomendarían a otros a hacerlo y por qué, tanto en caso de respuesta positiva o no.

5. Entender qué cambiarían los participantes en nuevos eventos frente a los eventos anteriores respeto al muro.

Basado en la anterior, conjuntamente con ARAWATA, se establecerán las fortalezas y debilidades de los eventos anteriores, así como expectativas y necesidades no satisfechas en los mismos, con el fin de generar cambios en la organización del nuevo evento TSUNAMI 2013 y el diseño del muro.

Es decir, una vez se identifiquen los factores críticos de éxito del evento, los aspectos más valorados por sus participantes y asistentes y los riesgos, se realizarán propuestas de muros que apunten a transmitir y conectar, lo que Arawata quiere con lo que el participante espera; de tal forma que el diseño del muro se convierta en el diseño de una experiencia completa para el asistente al evento. Y de alguna forma, los sitios de entretenimiento, comida, camping, asistencia a competidores y acompañamiento al público en general, sean una extensión en la experiencia del muro.

22

PRESUPUESTO

MARCO TEÓRICO

ACTORES:

ORGANIZADORES DE EVENTO – ARAWATA

Arawata Actividades Alternativas es dirijido por 2 hermanos Alejandro Hernádez y Jorge Hernández , tienen 10 años de experiencia en el eco turismo por colombia, y asi mismo han vinculado la escalada en sus vidas contruyendo un grupo cercano de amigos escaladores por medio de su muro de escalada que tienen en Calí, desde el año 2010 han llevado a cabo su idea de mezclar el eco turismo y la escalada, en un lugar que acostumbran a ir llevando turistas a conocer la playa de la Barra, por esta razón son muy conocidos en esta comunidad, y su relación con muchos de los habitantes del lugar se ha hecho tan estrecha.

Arawata busca incrementar la asistencia a el evento Tsunami 2013 ya que sabe que tiene un potencial bastante alto, pero es conciente que ha habido fallas que han llebado a los participantes a no asisitir. Es por eso que tras dos años consecutivos de evento, su tercera edición que se debía llevar a cabo en el segundo sementre del 2012 se pospondrá para el 2013, por falta de recursos y estrategias.

Arawata busca incluir al evento nuevos atractivos que llamen la atención para incrementar la convocaotira de nuevos participantes en el evento tanto escaladores, turistas y también y muy importante, nuevos patrociandores que esten dispuestos a invertir en el Evento.

Son consientes que para muchos escaladores el mayor atractivo es el lugar, y el muro de escalada, por eso el interés de mejorar el diseño del muro e innovar en el mismo, acompañado de nuevas estrategias de organización para garantizar el éxito de la tercera edición del Tsunami.

PARTICIPANTES DEL EVENTO

23 Lo realizan a menudo con un grupo de amigos común al que llaman cordada, y este grupo varia sus edades entre los 15 y 45 años, los une fuertes lazos afectivos al estar confiando su vida en un compañero. La mayoría de escaladores deben trabajar normalmente ya que el deporte no los puede sustentar económicamente como a otros deportistas profesionales, sin embargo un gran porcentaje del dinero que ganan, lo destinan para equipo de escalada, competencias y viajes a conocer nuevas rutas en roca.

HABITANTES DE LA BARRA:

Los habitantes de la barra cuentan con energía eléctrica desde hace 5 años, desde entonces la población ha experimentado cambios en comportamientos y costumbres, como cualquier colombiano ve el noticiero, novelas, y bailan la música de moda, las fogatas que solían hacer, bailando currulao y contando historias en la ausencia de la luz, han desaparecido, son una población pequeña que vive del turismo, de la pesca, cultivo de algunos tubérculos, cosecha de cocos, venta de biche, entre otros. (Relatos de los pobladores tomados en el trabajo de campo).

En las dos versiones anteriores del Tsunami los habitantes de La Barra se han beneficiado con el turismo, y a su ves disfrutan de tener tantos visitantes y conocer este deporte que era desconocidos para ellos, no muchos se animan a subirse a un muro, pero en todos causa curiosidad la forma en los que los escaladores suben al muro, los mas chicos suelen intentar subir y avanzar un poco en la tabla. La mayoría de los jóvenes temen subir por miedo a las caídas. (Perspectivas de los lugareños obtenidas en el trabajo de campo).

En general la visita de tantos escaladores beneficia a la comunidad significativamente económicamente hablando, ya que las ventas aumentan, la estadía en carpas y cabañas incrementa, el desayuno, el almuerzo y la comida estará disponible en múltiples lugares de la barra, los paseos en canoa, salidas para avistamientos de ballenas, la diversión en las noches, venta de cervezas, biche y también podrá ser la fuente de sus ingresos mientras se desarrolla el Tsunami, hay quienes también desarrollan artesanías para la venta pero no son muchos los que se dedican a esta actividad, los que suelen hacer esto son indígenas , comunidades de ellos viven en la montaña y de vez en cuando suelen desplazarse a La Barra, Ladrilleros y Juanchaco en búsqueda de productos con los que no cuentan.

Con esto se puede concluir que el Tsunami 2013 beneficiará económicamente a la población de La Barra principalmente, pero también en menor escala a Buenaventura, Juanchaco y Ladrilleros. Así como también se puede asegurar que para la mayoría de personas del lugar, el evento genera una gran acogida y se espera con gran interés.

TRABAJO DE CAMPO

24 que sus costumbre están en un proceso drástico de cambio, y muchos de ellos tienen mitos culturales al ser entrevistados y filmados, sin embargo se lograron tres entrevistas (ver anexos) en las que se puede apreciar su interés sobre el evento.

El pueblo consta de una única calle en trocha en donde se alojan las casas en madera de los habitantes, cubiertas en sus techos con bolsas negras de plástico grueso para evitar las filtraciones de las fuertes lluvias nocturnas que suceden casi diariamente, tienen 3 tiendas en total un bar-bailadero y una casa grande que se usa como iglesia, en esta población se toma mucho una bebida llamada Viche fabricada por indígenas que viven más hacia el norte de La Barra, con los que se tiene ciertos roces por cuestiones territoriales.

Dentro de las personas de la comunidad un adolecente que tiene un predio ubicado al sur del pueblo, cerca a la playa está dispuesto a proveer la parte de este que linda con la marea para establecer el evento para el año 2013, este lugar se midió en su totalidad arrojando dando como resultado que la zona que se puede usar es de 16m x 21m que da un total de 336m2 para las zonas del evento exceptuando la zona de camping que se realizará en otro predio (las zonas de un evento de escalada se hablarán más adelante en el marco teórico), sin embargo el dueño aclaró que existen dos incrementos de marea fuertes durante el año, uno se da en mayo y el otro se da en Octubre-Noviembre, y estos incrementos pueden incrementarle o disminuirle el tamaño del predio ya que pueden traer arena o por el contrario llevársela.

25

Ilustración 2

LOCACIÓN DEL EVENTO

El evento se ha llevado a cabo en sus 2 versiones anteriores en La Barra, una playa ubicada en el pacífico colombiano.

26 La Barra está ubicada en el departamento del Valle del Cauca , donde encontramos a Buenaventura, que posee el puerto marítimo más importante del Océano Pacífico en Colombia, ubicada a 115 km por carretera de Cali ,es decir de 2 a 3 horas por tierra.

Para llegar a La Barra se debe tomar una lancha en el puerto turistico de Buenaventura.

El recorrido de la lancha desde Buenaventura al puerto de Juanchaco es de aproximadamente 45 minutos a 1 hora.

El puerto de Juanchaco una población pequeña, de donde salen muchas embarcaciones a hacer avistamiento de ballenas; temporada que se vive en el pacífico colombiano de julio a noviembre aproximadamente.

En Juanchaco se toma un transporte que conducira a Ladrilletos, son tractores con vagones en madera en los cuales hacen recorridos de Juanchaco a Ladrilleros, el

Ilustración 4

27 recorrido dura de 15 a 20 minutos aproximadamente.

Al llegar a Ladrilleros se toma un camino para caminar 1 hora aproximadamente para llegar a La Barra, el camino podra ser por la montaña o por la playa depende de la hora ya que el mar en las horas de la tarde crece bastante y no permite en paso en muchas partes.

La Barra es una de las playas pertenecientes al Parque Nacional Natural Uramba Bahía Málaga bajo la jurisdicción de Buenaventura, reciente lugar declarado área protegida a finales del año 2010. Bahía Malanga cuenta con una superficie de 47.094 hectáreas, una temperatura de 27 °C, y 7.133 habitantes.

“La geomorfología del área protegida, en

la parte más externa de la bahía, está bordeada al norte por playas arenosas

relativamente anchas (Juanchaco,

Ladrilleros, La Barra y Puerto España Miramar) formadas por la acumulación de arenas de origen continental transportadas por los ríos y acumuladas en la Punta Norte debido al hidrodinamismo de la zona. Estas playas están sometidas a la acción casi permanente de oleajes fuertes. La región sur y los bordes centrales de la bahía presentan

bordes costeros constituidos por

formaciones terciarias de sedimentos consolidados, lo que da a la bahía una apariencia de costa rocosa cubierta por bosques densos y árboles grandes.(…) en varios puntos de la bahía se encuentran pequeños islotes que poseen el mismo tipo de formación geológica de los bordes costeros. Su cercanía a ellos y la dinámica actual hacen pensar que fueron salientes costeros que se separaron por la acción de la bioerosión y de la erosión marina. Estos islotes presentan sustratos rocosos con acumulación de fango, lo que hace que los bordes sean playas fangosas intermareales, con grandes cantidades de bloques, cantos y

gravas7

Según esta descripción La Barra es un terreno arenoso, húmedo y se hacen formaciones lodosas por los altos oleajes, posiblemente no se puede cavar muy hondo debido a que puede haber pasos de agua marina bajo la playa, por lo que la construcción de los cimientos debe hacerse de forma que no se hunda la estructura, puede ser por terminaciones planas, y estos anclajes deben tener varios metros de separación para distribuir el peso estructural y la fuerza que se le hace al muro. Debe tener materiales resistentes al agua salada, y a la humedad del ambiente, puede ser madera con cubrimiento impermeable que le de estas características.

7

http://www.parquesnacionales.gov.co/PNN/portel/libreria/php/decide.php?patron=01.0144

28 En la imagen a continuación se puede ver un cuadro de la ubicación del muro, donde existe una línea de marea de aproximadamente 10 metros, que varían dependiendo del clima, por lo cual el muro se debe construir más pegado a los cocoteros por si sube la marea, pero no tanto que le lleguen a dar sombra los cocoteros a la estructura. Desde la línea de marea hasta los cocoteros hay aproximadamente 80 metros en donde se puede ubicar el muro el cual ocupa unos 4 metros de ancho, unos 20 metros de largo y normalmente 5 metros de alto, lo que evita lesiones en caso de una caída de un deportista. La orientación del muro debe ser Este –Oeste para aprovechar al máximo el transito del sol durante el día ya que de este modo el sol ilumina en todo momento a los participantes durante el espectáculo.

Sin embargo sobre este sitio existe una humedad bastante alta lo que oxida los tornillos rápidamente y pudre la madera en poco tiempo, además el viento llega con sal marina lo que incrementa este efecto sobre cualquier estructura que se instala en el lugar, cabe señalar también que en los suelos de esta playa a 80 cm de profundidad se encuentra agua, por lo que los cimientos de la estructura deben ser de poca profundidad (ver anexo entrevista ARAWATA).

Eventos anteriores: Tsunami 1 y Tsunami 2

Como se nombró anteriormente el evento tsunami tuvo ediciones anteriores su primera edición fue en 2010 a este evento asistieron 54 escaladores entre hombres y mujeres y cerca de 75 acompañantes.

En la imagen anterior se muestra el afiche oficial del evento con el que fue promocionado en las principales ciudades del País, y unos renders de una persona que les ayudó por medio de un programa CAD a plasmar las ideas que tenían del muro del evento.

Para este evento se trajeron trabajadores de Cali y Buenaventura lo que aumentó los costos de mano de obra. Ya que la mano de obra local es mucho más económica y se evitan los gastos de transporte de los trabajadores.

29 Este evento contó con 2 muros, uno de ellos con 3 módulos de escalada incluido un techo y el otro con 2 módulos, lo que limitaba la visión del público sobre el evento ya que los módulos estaban a cada extremo del muro. Imposibilitando una visión de todos los competidores al mismo tiempo, como es usual en los eventos de escalada.

Para el siguiente año se realizó de nuevo la competencia esta vez con una mayor acogida, por ayuda del voz a voz de una competencia pasada sin precedentes en Colombia que contemplaba música en vivo del pacifico, mar, playa, rumba nativa, Danza aérea, Slack-line, piscinas de agua dulce, y mucha escalada y esta edición prometía mucho más de esto, y por esto muchas personas deseaban asistir.

Este evento tenía un costo de $185.000 pesos por persona e incluía dentro de los costos lo siguiente:

 Transporte terrestre Cali - Buenaventura - Cali.

 Transporte Marítimo Buenaventura - La Barra - Buenaventura.

 Zona de Camping cubierta, por cinco días.

30

 Refrigerio los días de competencia (2).

 Recorrido Ecológico por los

Estuarios y/o manglares.

 Visita a piscinas de agua

dulce natural.

 Inscripción a la

competencia.

 2 Camisetas de la

competencia.

 Servicio de Paramédico

 Seguro de viaje.

 Fiesta Fogata en la Playa

Música en Vivo.

A este evento fueron aproximadamente 150 personas, más del doble de la edición anterior y unos 80 acompañantes, lo que volvió un éxito la competencia, pero sin embargo los costos en la fabricación del muro excedieron esta vez el presupuesto ya que se hizo mucho más grande que la primera edición y termino trayendo pérdidas para los organizadores en último lugar, que repercutió en este año en curso al abstenerse de hacer competencia este año para recuperarse económicamente.

Hubo patrocinios de Red Bull, Monodedo y Tatoo (tiendas de artículos de escalada) y de lugares de escalada de Bogotá, como Roca Sólida, Zona de Bloque, y Gran Pared. Estos patrocinadores dieron la premiación a los deportistas. Debido a problemas de administración de tiempo se escaló durante la noche lo que perjudicó la escalada de estas personas debido a la falta de luz, por lo que se usaron lámparas de cabeza para que los escaladores se ayudaran a

Ilustración 9

Ilustración 10

31 iluminar su ruta debido a la falta de una buena luz real.

En este evento ayudo bastante que los 5 módulos de escalada estuvieran unidos, porque el público no se tenía que mover y mejoró bastante el espectáculo se simulando bastante bien un evento de características internacionales. La zona de calentamiento sin embargo le falto bastante desarrollo para cumplir con las necesidades que requiere un escalador antes de salir a competencia, ya que era una tabla sin ninguna variación de inclinaciones

DINÁMICA DE UN EVENTO PROFESIONAL DE ESCALADA Y

ÁREAS QUE LO CONSTITUYEN

Un evento de escalada consta de unas áreas designadas por un organismo internacional que organizan y regulan el correcto funcionamiento del evento, normalmente consta de las siguientes y están basadas en el documento IFSC rules 2012 (ver anexos):

Zona de calentamiento. En la zona de calentamiento debe haber un muro con varios ángulos de inclinación para que los competidores calienten mientras esperan, también deben haber zonas donde puedan realizar los debidos estiramientos y lugares para sentarse, esta zona usualmente está conectada con la zona 2.Los competidores no deben portar aparatos electrónicos, o de comunicación que no hayan sido aprobados por los jueces, en caso de uso se tomarán medidas disciplinarias, también aplica para la zona 2.

Zona de aislamiento. En esta zona deben haber sillas suficientes para todos los participantes, debe estar a una temperatura cómoda, debe haber una tabla con la planificación de tiempos del evento, un reloj claramente visible, hidratación y comida para picar mientras los competidores esperan a ser llamados. Debe haber un juez que

32 supervise a los competidores y verifique que no halla contacto de los participantes con personas al exterior, ya que los competidores no pueden tener ninguna noción del tipo de ruta en la que van a competir, ni la secuencia de movimientos más efectiva sobre el problema, hasta no entrar ala zona 5.

Zona de llamado. En este lugar los escaladores son llamados desde la zona de aislamiento con sus pertenencias, normalmente hay máximo 3 escaladores al mismo tiempo, sentados en sillas individuales, y siendo supervisados en todo momento por un juez, esperando a ser llamados a competencia. El juez en ningún momento debe interrumpir la concentración de los competidores a menos que sea por algo pertinente. Pueden usar audífonos para mejorar su concentración si el reproductor que utilizan ha sido aprobado. Se debe prevenir en todo momento que los escaladores se molesten o interrumpan la concentración. En este lugar los escaladores se cambian y dejan sus pertenencias allí que más tarde son pasadas a la zona 7.

Zona de tránsito: entrada a la zona de competencia. Este es un lugar de tránsito, zona donde los competidores pasan a la zona de competencia al ser llamados.

Zona de competencia. En la zona de competencia, los deportistas tienen su primera visual del problema, apenas entran los competidores tiene 5 minutos en un reloj visible para los competidores y el público sin límite de intentos una vez terminado este tiempo descansan 5 minutos y siguen con su siguiente problema, normalmente los competidores deben resolver 4 o 5 búlders propuestos en las clasificatorias y en las semifinales. En las finales solo hay un problema y todos los competidores lo observan durante 2 minutos de ahí pasan a la zona 7 y después uno por uno hace su intento sobre el cual tienen 4 minutos cada uno para resolverlo, sin embargo en esta ronda si el competidor hace su intento poco antes de que el tiempo se acabe tiene derecho a terminarlo. Esta zona debe tener al menos 10 metros de distancia libre para los competidores, que no sea obstruida por jueces o el público.

Zona de tránsito: salida de la zona de competencia. En esta zona es la única por la que los competidores deben salir del escenario para dirigirse a la Zona 7.

Zona de descanso. A esta zona son llevados todos los competidores después de terminar sus rutas, y allí pueden descansar, y estirar de nuevo, los competidores no pueden salir hasta que los jueces aprueben su salida para evitar contacto con otros competidores. Los competidores que pasan a la siguiente etapa de competencia son acompañados por un juez para pasar de nuevo a la zona 1.

Zona de jurados. En esta zona que tiene aproximadamente 5 metros de ancho y la misma distancia de la zona de competencia de largo, se encuentran los jueces, jurados, organizadores, camarógrafos, personal de sonido y paramédicos entre otros, donde tiene paso libre para observar la competencia de primera mano y reaccionar rápidamente en caso de incidente o de tomar medidas disciplinarias, en este espacio debe haber hidratación, sillas y un lugar donde puedan observar repeticiones, y discutir maniobras dudosas por parte de los competidores.

33

Zona de camping. (Opcional) En esta zona los competidores ysus acompañantes pueden hacer camping y fogatas.

Zona de actividades. (Opcional) En esta zona una vez terminada la competencia el público y los competidores podrán participar en otras actividades, como futbol, voleibol, ultímate malabares, y slack-line entre otros.

De estas zonas preestablecidas el proyecto busca intervenir únicamente la zona de competencia, que consta de facilidades de instalación, cimientos, estructura, diseño del muro, materiales, colchonetas, grabación de video y sistema de sonido. Ya que esto es lo que establece el brief de diseño provisto por la empresa ARAWATA. Sin embargo será tomada en cuenta toda la información general de ubicación y zonificación para hacer un mejor diseño con un contexto similar a la realidad.

CONSTRUCCIÓN DE UN MURO DE ESCALADA

Este principio de construcción en madera es con el que comúnmente se construyen la mayoría de gimnasios de escalada de búlder.

1) Se realiza el diseño que se quiere en un programa CAD observando un muro existente, y la variedad de posibilidades que se pueden llevar a cabo.

2) Se

compran los materiales necesarios para la fabricación del muro, lo que incluye, tornillería, tuercas de uña y tablas de triplex, que dependiendo del proyecto varia la compra su grosor y tamaño.

3) Se realiza la estructura en madera fijando tablas contra la pared, por medio de tornillos con expansión si es en paredes de cemento que se realiza la obra. Estas tablas van ubicadas sobre los extremos en los que llega el desplome, que diseñamos previamente, verticalmente se ponen las vigas desplomadas que llegan a las tablas con separación de 30cm normalmente, las cuales se aseguran con placas en L sobre las

Ilustración 12

34 tablas aseguradas a la pared. Y se separan con pequeñas maderas para bloquear su separación mejorando su resistencia, y así poder poner posteriormente las tablas de triplex sobre este marco. Estas tablitas se pueden asegurar atravesando tornillos rápidos en diagonal como lo muestra la figura o con placas de 90 grados.

4) A las tablas de triplex se les hacen huecos con las medidas que muestra la figura,

sobre estas se les ponen en la cara posterior las tuercas de uña que son las que sostienen posteriormente las presas.

5) Una vez están Listas las

tablas de triplex se atornillan sobre el marco realizado anteriormente con tornillos rápidos y asegurando con puntillas en las partes donde falta ajuste.

6) Una vez estén correctamente instalados los triplex, se pasa a instalar los agarres de escalada donde debe pasar un tornillo Allen a través de la presa y apretando con una tuerca de uña, como muestra la figura.

7) Si el muro esta al contacto con la intemperie es conveniente pensar en un techo que recubra el muro o usar un recubrimiento para proteger la madera, también se usan mezclas de arena y pintura para dar textura, lo cual ayuda al escalador a apoyarse en la pared de ser necesario.

8) El muro en este momento está listo para ser usado.

La construcción del muro requiere también de herramientas para trabajos en madera, como lo son sierras y serruchos para cortar o ajustar de vigas y tablas, planeadoras para ajustar y unificar el tamaño y grosor de las piezas, martillo y pegante para hacer

uniones de piezas, que se encuentran dentro de la comunidad en un aserradero donde se ajusta la madera para las construcciones locales.

TIPOLOGÍAS DE MUROS DE ESCALADA DE BOULDER

Existen varios tipos de muros de escalada usados mundialmente, sin embargo la mayoría de los muros que se usan

Ilustración 15

Ilustración 14

Ilustración 16

Ilustración 17

35 en eventos y campeonatos, carecen de texturas ya que ayudaría a situar los pies con adherencia a los competidores lo que les daría una ventaja significativa sobre la ruta planteada, por lo que la mayoría usa las placas de triplex plano y les da algunos ajustes estéticos como veremos a continuación.

Como se ve el muro de escalada es el eje más importante del evento, tiende a ser el foco central de la competencia, y es un reto en si para los escaladores y ruteros, normalmente se construyen entre 4 y 8 zonas de bloque separadas por colores o por la dificultad del desplome, en donde se ponen problemas separados para posibilitar en las clasificatorias que los escaladores resuelvan las rutas en simultaneo, y así agilizar el evento. Como se ve en las imágenes los muros son variados en formas y diseño, y algunos contemplan un planteamiento de valor agregado para lograr atención y diversidad en las rutas y en el espectáculo.

De acuerdo a estas tipologías se puede decir que comúnmente se usan 5

zonas separadas, en donde se ponen rutas que son establecidas por un

Rutero

CONCLUSIONES

Ilustración 19

36

CONCLUSIONES EN BASE A ENTREVISTAS CON DEPORTISTAS

(Ver anexos)

 El muro debe ser amplio para brindar un mejor espectáculo.

 El diseño formal del muro deberá reflejar el concepto principal del evento TSUNAMI, para crear un hilo conductor con la escancia del evento.

 En el diseño del muro debe aplicarse normativas internacionales para competencias de escalada para brindar más seguridad y confianza a los escaladores.

 Explorar en texturas y formas que permitan más adherencia al muro resulta interesante para e desarrollo de la competencia.

 El muro debe ser de fácil armado para realizar la instalación en el lugar y trasporte de las piezas que componen el muro en el tiempo requerido.

 El muro debe tener una gran variedad de desplomes ya que se busca que los escaladores puedan manejar diferentes tipos de problemas y tener un manejo integral de cuerpo.

 El muro debe brindar diferentes posibilidades de cambios de ubicación de las piezas ya que se busca que se puedan modificar fácilmente las dificultades en la competencia.

 Para hacer una competencia más innovadora se pueden vincular técnicas de otras modalidades de escalada, para generar mayor interés en los competidores.

 La ubicación de muro dentro de la playa y la forma como se mezcle con el paisaje será muy importante para lograr un buen registro audiovisual y así atraer mayor número de participantes las próximas ediciones del evento.

CONCLUSIONES EN BASE A ENTREVISTA CON ARAWATA

(Ver anexos)

 El muro debe estar mirando hacia el oriente u occidente de modo que a través del día el muro no le haga sombra a los escaladores y el público los pueda observar claramente.

 El muro al ser dejado en la playa durante el resto del año, no traería ningún beneficio ni para el evento, ni para la comunidad de pescadores locales.

 Ya que el muro se vuelve a armar anualmente se podría hacer una estructura que permita su rápido re ensamblaje y a la vez que diversidad y modularidad del armado.

 Como el muro va a estar a la intemperie debe tener un recubrimiento superficial en la madera, para evitar el daño de las tablas para el próximo evento.

37

 Trabajar con una madera más resistente y un recubrimiento de esta de mejor calidad sube los costos en más de un 45% por modulo, por lo que lo mejor es hacer un módulo anualmente y reusar el modulo económico.

 Al cabo de 5 años se tendrán 5 módulos a los que se le pueden cambiar ángulos y agarres para dar diversidad en el espectáculo.

 Existen problemas de logística, planeamiento, mercadeo, comunicación o divulgación del evento ya que de 3000 escaladores que hay en Colombia solo asisten 150.

 Cada año aumenta el número de participantes al evento, el número de patrocinadores y el número de interesados.

PLANTEAMIENTO CONCEPTUAL

DESARROLLO DEL CONCEPTO

CONCEPTO DE DISEÑO

El muro está basado en el concepto de La Modularidad en donde hay elementos fijos que por sí solos resultan funcionales, y que al agregar más elementos y anexarlos al primero resulta: una optimización en tiempos de construcción, debido a que estos elementos son relativamente de fácil armado y ajuste, son livianos, de fácil reorganización, desmonte, y de una manera sencilla cambian la dificultad del muro inicial.

38

Ilustración 21

ESTABLECIMIENTO DE PARÁMETROS DE DISEÑO

Tabla 2 Función Im po rt a n c ia

Criterio Nivel Flexibilidad

Clas e Flex. Que sirva p a ra esca la r

15 Módulos 5 módulos Mínimo 4 0

0,1 Presas 200 presas +/- 50 2

0,1 Tuercas de uña

400

Mínimo 200 1

0,1 Tornillos 300 Mínimo 200 1

R et os p a ra esca la d ores

5 Inclinación Desde 0 hasta 90 grados de inclinación

+/- 10% 0

3 Calidad de presas

Calidad internacional Pueden ser nacionales 2

0,1 Tipos de presas

Desde Malas hasta buenas +/- 20% 0

A tr a ct ivo e je cent ra l d el event o

3 Pintura 3 manos 1 mano 3

0,5 Sellador 3 manos 1 mano 3

5 Manufactura Mano de obra local dirigido por los organizadores

Local o externa 2

18 Fuerza estética

Diseño realizado por profesionales en base a investigaciones y trabajo de campo

Debe ser semejante a competencias internacionales 2 Ser m a nip ul a b le y fá cil d e tra nsp or ta r

0,1 Volumen 20 de largo x 5 de ancho x 5 de alto +/- 20% 2

0,1 Láminas de triplex

1m x 1.10m +/- 20% 1

0,1 Palos de cimientos

39 0,1 Palos

Estructura

2m x 8cm x 8 cm +/- 20% 1

0,1 200 Presas de escalada

2 Cajas de 80cm x 80cm x 80cm +/- 10% 2

0,1 Tuercas de uña

1 caja de 30 cm x 6 cm x 12 cm +/- 10% 2

Est ruct ura sob re a ren a

1 Soporte de la estructura

Los 5 módulos con una sola estructura cada modulo es individual 2

1 Profundidad de anclado

80 cm máximo mínimo 40 2

1 Palos de cimientos

6m x 30cm x 30 cm +/- 20% 1

1 Numero de anclajes por estructura

8 anclajes por estructura mínimo 4 1

1 Tensores 6 tensores por estructura mínimo 4 3

B

a

jo cos

to

0,1 Presas de escalada

compradas nacionalmente fabricadas por el evento 3

1 Mano de obra Local externa 3

1 Madera Triplex mangle 3

0,1 Transporte Transporte desde la ciudad Compra local de los materiales

3

0,5 Empleados Pago a cambio de trabajo Voluntarios 2

4 Patrocinios Reducción de gastos, en premiación, comida, bebidas y mano de obra

mínimo premiación 3

1 Publicidad Pago por publicitar en el evento cambio por mercancía 3

Fá

cil

const

rucción

1 Planos Técnicos

Realizados sobre medidas reales de acuerdo con revisiones técnicas por parte de los organizadores

0

1 Dirección de obra

Instrucciones claras dadas a las personas de que construir, donde y como.

Realizado por un

organizador o una persona que sepa de construcción de muros

0

1,5 Materiales Materiales dados por los

organizadores, 8 palos para cimientos, 90 tablas de triplex, 50 palos para estructura, 200 tuercas de uña y tornillos

Pueden ser materiales que se puedan reutilizar de ediciones anteriores

1

2 Herramientas Herramientas dadas por los

organizadores, Mínimo: 2 Taladros, 2 sierras de mano, 4 martillos

Pueden ser alquilados en algún lugar local

1 D ura b ilid a d

3 Materiales Los materiales dados deben estar en buen estado para construcción.

Sin signos de humedad o corrosión

0

1 Cobertura Cobertura de los materiales, para que no exista contacto directo con el ambiente

No es necesario hacerlo a todo el material

1

1 Manufactura Articulaciones y nodos de la estructura con refuerzo. refuerzos y tensores de la estructura

40 R esist en te a l a m b ient e

0,2 Resistencia al sol

La pintura debe ser para intemperie, la madera debe tener estructura para evitar dilatarse

La pintura no es necesaria 3

2 Resistencia a la lluvia

La estructura debe tener un recubrimiento externo o un recubrimiento de superficie impermeable, las partes metálicas deben ser inoxidables

Mínimo debe tener el recubrimiento externo de la lluvia (Plástico)

2

4 Resistencia a la humedad

La madera debe tener un recubrimiento de superficial para evitar que tenga humedad o puede ser estofada, las partes metálicas deben ser inoxidables

Las partes metálicas deben ser inoxidables

2

4 Resistencia a la salinidad

La madera se le puede aplicar un barniz de alta resistencia de buque

3 Fá cil m a nt enim ient o

0,5 Accesibilidad Debe haber fácil acceso a todo lugar de la estructura

Mínimo una escalera larga 1

4 Protección Debe estar protegido de todo elemento perjudicial del ambiente para el material

Mínimo un plástico que envuelva los elementos

2

1 Almacenamie nto

El lugar de almacenaje mientras no se hace el evento debe estar aislado de los elementos del ambiente y con poca humedad, en lo posible alejado de la playa

Mínimo debe proteger de la lluvia y el sol

3 Int era cción d e l a com unid a d

0,2 Deporte Podría dejarse el muro para incentivar el deporte entre la comunidad local

Debe existir aprobación 3

0,2 Evento Los locales se sienten a gusto con la interacción de personas de fuera con su comunidad

Debe existir aprobación 3

0,2 Ornamental Podría dejarse el /los muros de manera ornamental a la comunidad

Debe existir aprobación 3

Est ra teg ia d e uso

6 Económicam ente

Se podría construir un muro con excelente calidad anualmente hasta completar 5 mientras se va usando un muro que se readecua anualmente, para reducir la inversión anual y al final de 5 años tener un muro de alta durabilidad con una inversión media pero sostenida.

Mínimo se deben hacer adecuaciones anuales al muro modificándolo y brindando al escalador nuevos retos

2

4 Socialmente Contribuir a la comunidad local trayendo turismo y brindándoles trabajo por la construcción del muro y otros trabajos.

0

10 0

41

FLUJOS DE LA COMPETENCIA

42

ENSAMBLE

Estos ensambles están diseñados para solventar de una manera eficiente los nodos de la estructura dándole mayor robustez general, ya que estos elementos se pueden modular fácilmente. Se usan como comodín ya que se puede unir una viga a una gran cantidad de ángulos con.

PRESUPUESTO FINAL

43

Tabla 5

FUENTES DE INFORMACIÓN

CONSTRUCCIÓN DE MUROS
