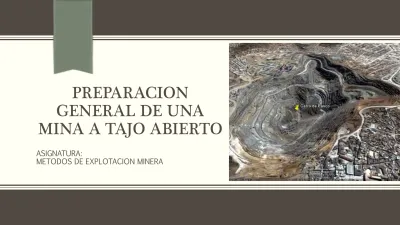

PREPARACION GENERAL DE UNA MINA A TAJO ABIERTO

NOTA:

Para cambiar la imagen de esta dispositiva, seleccione la imagen y elimínela. A continuación haga clic en el icono

Imágenes en el marcador de posición e inserte su imagen.

PREPARACION

GENERAL DE UNA

MINA A TAJO ABIERTO

ASIGNATURA:

CONTENIDO

 Terminología usada en minería superficial.

 Parámetros de diseño.

 Yacimientos aparentes para su aplicación.

 Ejemplos de minados a tajo abierto en la región y en el país.

 Índices de la gestión de producción.

 Factores del medio ambiente y seguridad.

 Costo de minado en general.

INTRODUCCION

 Alta productividad

 Mayor concentración de operaciones y gestión mas sencilla de recursos humanos y

materiales

 Mayor producción por explotación

 Menor inversión por tonelada producida

 Menores costes de operación por tonelada extraída

 Posibilidad de explotar con ratios de desmonte altos y yacimientos de baja ley

 Mejor conocimiento geológico del yacimiento.

Etapas en la estimación de las reservas explotables

DATOS GEOLOGICOS

MODELO GEOLOGICO O INVENTARIO MINERAL

MODELO ECONOMICO

DISEÑO DE LA EXPLOTACION

EVALUACION DE LAS RESERVAS EXPLOTABLES

1. GEOMETRIA 2. GEOESTADISTICA 3. 3. OTRAS TECNICAS DE

INTERPOLACION

1. PRECIOS PREVISTOS 2. COSTES MINEROS 3. RENDIMIENTOS 4. OTROS CRITERIOS

ECONOMICOS

1. ANGULOS DE TALUDES 2. ANCHURAS MINIMAS 3. DISEÑO DE PISTAS 4. RATIO MEDIO 5. OTROS CRITERIOS GEOTECNICOS

OPERATIVOS Y AMBIENTALES

OPTIMIZACION

CRITERIOS PARA EL DISEÑO DEL HUECO FINAL DE

EXPLOTACION

En el momento de proyectar una mina a cielo abierto se deben de tener en cuenta cuatro grupos de parámetros:

 Geométricos.- Función de la estructura y morfología del yacimiento, pendiente del

terreno, limites de propiedad, etc.

 Geotécnicos.- Dependientes de los ángulos máximos estables de los taludes en

cada uno de los dominios estructurales en que se haya dividido el yacimiento.

 Operativos.- Dimensiones necesarias para que la maquinaria empleada trabaje en

condiciones adecuadas de eficiencia y seguridad: alturas de banco, anchuras de berma y pistas, anchuras de fondo, etc.

 Medioambientales.- Aquellos que permiten la ocultación a las vistas de los huecos

Terminología empleada en una mina a cielo abierto

TALUD FINAL

FONDO DE EXPLOTACION

BANCO Es el modulo o escalón comprendido entre dos niveles que constituyen la rebanada que se explota de estéril o mineral y que es objeto de excavación desde un punto del espacio hasta una posición final preestablecida

ALTURA DE BANCO Es la distancia vertical entre dos niveles o, lo que es igual, desde el pie de banco hasta la parte mas alta o cabeza del mismo

ALTURA DE BANCO

TALUD DEL BANCO Es el ángulo delimitado entre la horizontal y la línea de máxima Pendiente de la cara del banco

TALUD DE BANCO

TALUD DE TRABAJO Es el ángulo determinado por los pies de los bancos entre los Cuales se encuentra alguno de los tajos o plataformas de trabajo. Es pues una Pendiente provisional de la excavación.

TALUD DE TRABAJO

BERMAS Son aquellas plataformas horizontales existentes en los limites de la explotación sobre

Los taludes finales, que coadyuvan a mejorar la estabilidad de un talud y las condiciones de seguridad.

El intervalo de las bermas y su anchura, asi como el ángulo del talud, se establecen por condiciones geotécnicos Y de seguridad y, en ocasiones, por consideraciones operativas si se utilizan como pistas de transporte

BERMA

TALUD FINAL DE EXPLOTACION Es el ángulo de talud estable delimitado por la horizontal y la línea que une el pie del banco inferior y la del superior

LIMITES FINALES DE LA MINA Son aquellas situaciones espaciales hasta las que llegan las excavaciones.

CRITERIOS ECONOMICOS

CRITERIOS PARA EL DISEÑO DEL HUECO FINAL DE EXPLOTACION

CRITERIOS OPERATIVOS

RATIOS

ECONOMICOS GEOMETRICOS RATIOS

Ratio limite económico

Ratio medio económico

Ratio temporal Ratio incremental Ratio medio o global

Altura de banco

Anchura de tajo

Bermas Angulo de cara de

banco

RATIOS ECONOMICOS

Ratio Limite Económico

Es la relación máxima de estéril a mineral útil hasta la que puede extraerse una tonelada o metro cubico de este, manteniéndose un beneficio mínimo previamente fijado.

Esto implica que cada unidad de mineral arrancado produce un beneficio igual o mayor al beneficio mínimo aceptable.

RATIOS ECONOMICOS

Ratio Medio Económico

Es la relación global entre todo el volumen de estéril y todo el tonelaje de mineral que es extraído con un beneficio medio por unidad de este.

Esto significa que algunas unidades de mineral son arrancadas a un ratio bajo y, por tanto, dan un alto beneficio. Parte de este beneficio pasa a compensar los gastos de desmonte de mineral que se extrae a un ratio alto y que produce, individualmente perdidas (figura 8.4)

Si una explotación a cielo abierto se diseña de acuerdo al Ratio Medio Económico, no todas las toneladas tendrán beneficio.

Este criterio permite recuperar más mineral

CRITERIOS OPERATIVOS

Altura de banco

CRITERIOS OPERATIVOS

Anchura de tajo

CRITERIOS OPERATIVOS

angulo de cara de banco

En cuanto al ángulo de la cara del banco, es función de dos factores:

 Tipo de material

 Altura de banco

Cuanto mas coherente y mas bajo sea el banco, mas vertical puede ser la cara del mismo y, por el contrario, Cuanto mas suelto y alto, mas tendido sera el banco

Es función, pues, de las características estructurales y resistentes de los materiales y deberá ser determinado geo mecánicamente

CRITERIOS OPERATIVOS

Bermas

CRITERIOS OPERATIVOS

Pistas y rampas

CRITERIOS OPERATIVOS

Yacimientos aparentes para su aplicación

 No necesariamente explotaremos rajos en cuerpos o yacimientos masivos, que

aunque su geometría por lo general muestra cierta tendencia en una dirección, siempre la relación entre el largo del rajo y su propio ancho es pequeña (1 a 2).

 En el caso que se tengan yacimientos con distintas geometrías, se pueden observar

Yacimientos tipo manto

Manto inclinado

Manto inclinado

Sistemas de mantos inclinados

Manto inclinado

YACIMIENTOS TIPO VETA

YACIMIENTOS TIPO VETA

VETA INCLINADA

SISTEMAS DE VETAS

SISTEMAS DE VETAS

VETA INCLINADA

SISTEMAS DE VETAS

CHUQUICAMATA

 Esta mina a tajo abierto, es reconocida en todo el mundo por su importante faena en la extracción

del cobre, labor que es anterior a la dominación del Imperio Inca en el territorio.

 Su tarea industrial data de 1882, aunque fue en 1911 cuando se refina la construcción del mineral producto de inversiones norteamericanas, alcanzando actualmente 630 mil toneladas de cobre fino al año.

 La Mina de Chuquicamata pertenece a la Corporación del Cobre (Codelco), principal empresa chilena en la minería metálica, y es la más grande del mundo con una forma elíptica que

comprende enormes dimensiones de 4,3 kilómetros de largo, 3 kilómetros de ancho y 800 metros de profundidad.

CHUQUICAMATA

Sus bordes escalonados son bancos de explotación, con caminos que bajan al fondo de la mina. En estos bancos se extrae la roca mediante el uso de explosivos y maquinaria pesada. Diariamente, se obtienen más de 600.000 toneladas de la mina Chuquicamata, de las cuales cerca de 200.000 contienen metales. El resto del material corresponde al estéril que se amontona en diferentes sectores, formando enormes cerros de una altura superior a los 120 metros.

MINERA ALUMBRERA

Catamarca, Republica de Argentina

 El yacimiento minero Bajo de la Alumbrera se encuentra en la provincia de Catamarca, en el

departamento de Belén, a unos 150 km. al noroeste de la ciudad de Andalgalá

 La mina produce concentrados minerales de cobre y oro y metal doré a cielo abierto.

 Los costos de producción son cuatro veces inferior que en otras regiones según los estándares

internacionales.

 Alumbrera es la explotación de oro más grande de la Argentina. Mediante procesos de trituración,

CERREJON

MINA

 Ubicada entre los municipios de Albania, Barrancas y Hatonuevo, en La Guajira,

posee recursos estimados en 1.961 millones de toneladas de carbón.

 En ella se desarrollan las actividades diarias de producción de carbón,

mantenimiento de los equipos de minería y servicio de soporte a la operación.

 Cuenta con varios tajos operativos: Patilla, Tabaco, La Puente, Oreganal, Tajo 100 y

Comuneros.

 Los equipos y la maquinaria empleados en la operación están entre los de mayor

tamaño y capacidad en su tipo: más de 240 camiones de 320, 240 y 190 toneladas de capacidad.

 Cerrejón utiliza tecnología de última generación en la operación y mantenimiento

GERENCIA MINA CUAJONE

PLANO DE UBICACION PERU MINA CUAJONE Dpto. MOQUEGUA Provincia Mariscal Nieto Distrito Torata

Latitud : 17º02’ Longitud :70º42’ 3100-3830 msnm 16° 17° 70° 71° ILO MOQUEGUA Smelter Refinery CUAJONE TOQUEPALA N AREQUIPA 17° 70° PUNO TACNA

DPTO. DE MOQUEGUA PERU

Proyecto: Derivación Río Torata

La minería en el Sur Peruano

Historia

MINA CUAJONE

QUEBRADA CHUNTACALA 1978 1983 1988 1970 Cuajone (Moquegua)

Fue inaugurada en 1976. El tajo mide 2,000 metros de ancho, 2,300 mts. de largo y 750 mts de profundidad. Tiene reservas minerales por 1,242 millones de

BOTADEROS DE

DESMONTE Y OXIDOS

TOLVAS CARGUIO TRENES BOTADERO DESMONTE CHANCADORA PRIMARIA PERFORACION

2 P&H 120A 1 P&H 100XP

2 P&H 4100 Pala, 56 YC 1 P&H 2800 Pala, 42 YC 2 P&H 2100 Pala, 15 YC 1 LT 1800 Cargador, 33 YC

18 Dresser 830E Volquetes, 218 TM 8 Cat 793C Volquetes, 231 TM

6 Convoys: 1 Locomotora (Control Remoto) 17 Vagones, 77 TM

ACARREO

Proyecto: Derivación Río Torata

La minería en el Sur Peruano

PROCESO PRODUCTIVO DE MINADO

Concepto de gestión de producción

Producción

Gestión

Según Companys Pascual (1989), habitualmente se asocia el concepto de gestión (management), al conjunto planificación, organización y control,

donde

La Planificación es el establecimiento o formulación de objetivos y de las líneas de

acción para alcanzarlo,

Organización a la estructuración de tareas, distribución de responsabilidades y autoridad, dirección de personas y coordinación de esfuerzos para dirigirlos hacia la consecución de los objetivos y

Capacidad de producción

Es la capacidad de producción de la empresa, dependiendo de la demanda, éstas implican una producción determinada que se podrá medir en toneladas, unidades, horas, máquinas, personal, etc.

Si la mina no produce suficiente para hacer trabajar toda la capacidad tendrá un excedente improductivo, en cambio si la mina produce "demasiado" puede resultar difícil adaptar la capacidad de producción en un breve intervalo de tiempo y se pueden perder oportunidades y clientes.

Planificación de las operaciones

La tecnología

 El GPS es un sistema de ubicación, que complementado con otros sistemas, hace posible obtener un trabajo eficiente.

 El GPS no necesita visibilidad

 Obtención de información en tiempo real

 Resultados son inmediatos

NIVEL 3160

Sistema de GPS

Inventarios

En una empresa se mantienen stocks en el almacén de materias primas y otros productos que se necesitan para la producción. Sin embargo mantener un inventario para facilitar la producción implica sostener una determinada inversión financiera inmovilizada y, por tanto, apartada de otros usos en la empresa.

Factores del medio ambiente

Todos los factores químico-físicos del ambiente son llamados factores abióticos (de a, "sin", y bio, "vida).

Los factores abióticos más conspicuos son la precipitación (lluvia más nevadas) y temperatura; todos sabemos que estos factores varían grandemente de un lugar a otro, pero las variaciones pueden ser aún mucho más importantes de lo que normalmente reconocemos.

Factores del medio ambiente

Los factores bióticos son los seres vivos de un ecosistema que sobreviven.

Pueden referirse a la flora, la fauna, los humanos de un lugar y sus interacciones. Los individuos deben tener comportamiento y características fisiológicas específicas que permitan su supervivencia y su reproducción en un ambiente definido.

La condición de compartir un ambiente engendra una competencia entre las especies, dada por el alimento, el espacio, etc.

Factores del medio ambiente

Un ecosistema es un sistema natural que está formado por un conjunto de organismos vivos (biocenosis) y el medio físico donde se relacionan (biotopo).

Un ecosistema es una unidad compuesta de organismos interdependientes que comparten el mismo hábitat.

[image:60.960.467.900.57.481.2]

Cuadro sinóptico de factores del medio ambiente

ABIOTICO MINERALES DE SUELO VIENTO LUZ CALOR AGUA AIRE BIOTICO MICRO ORGANISM OS PLANTAS ANIMALES HONGOS BACTERI AS ALGAS VIRUS

Factores de seguridad

Se entiende por higiene y seguridad industrial minera al conjunto de medidas técnicas destinadas a conservar , tanto la vida como la integridad física de los trabajadores y mantener los materiales, maquinarias e instalaciones en las mejores condiciones de servicio y productividad posibles

Factores de seguridad

Es una ciencia y un arte que tiene por objeto el reconocimiento, evaluación y control de aquellos factores ambientales que se originan en el lugar de trabajo que pueden causar:

Enfermedades ocasionadas por la

exposición al polvo, gases, ruido, etc.

Perjudicar la salud o el bienestar de los

trabajadores.

Crear algún malestar significativo entre

los trabajadores

Factores de seguridad

La seguridad minera permite estudiar, analizar y aplicar los medios necesarios para proteger:

La vida y la salud de las personas

La estabilidad del macizo rocoso

Protección de las instalaciones minera

Factores que influyen en la seguridad

FACTORES QUE INFLUYEN EN

LA SEGURIDAD

GEOLOGIC OS

FACTORES GEOLOGICOS

Todos los factores geologicos van juntos por lo Tanto perjudican y dificultan en alguna medida el trabajo del minero. Ellos son aspectos

Tectonicos, petrograficos, la composicion mineralogica Del mineral y de la caja, asuntos de calidad

FACTORES HUMANOS

Para trabajar en minería deben ser seleccionadas solamente personas adecuadas Esto no solo es cuestión de constitución física o capacidad de trabajo

Los reglamentos pertinentes de empresa Minera establecen condiciones especiales Para la contratación de trabajadores para su labor en minería

SEGURIDAD EN LOS ACCESOS Y VIAS

En las operaciones mineras a cielo abierto uno de los principales peligros es trabajar en los accesos y vías.

Por ello, es necesario mantener los siguientes controles:

 El diseño adecuado de la altura de bancos,

 gradientes y ancho de rampas,

 talud de operación y talud final de los bancos,

 altura mínima de bermas de seguridad

 ubicación de botaderos y pilas de mineral,

SEGURIDAD EN LOS ACCESOS Y VIAS

 Las gradientes de las rampas no deben ser mayores de 12%.

 Construir rampas o vías amplias de no menos 3 veces el ancho del vehículo más

SEGURIDAD EN LOS ACCESOS Y VIAS

1

Berma de seguridad no menos de ¾ partes de la altura de la llanta más grande de los vehículos que

circulan por los caminos.

Espacios laterales de alivio, para dar pase ala maquinaria o vehículos que circulen en sentido

SEGURIDAD EN LOS ACCESOS Y VIAS

1

Las vías de circulación deben señalizarse adecuadamente con material reflectivo de alta

intensidad, especialmente en las curvas.

ACERCAMIENTO DE PERSONAS A MAQUINAS Y EQUIPOS

2

Si se encuentra en un vehículo coloque una pertiga cuya altura se a tal que el operador del equipo mas grande pueda notar su presencia desde su cabina.

Informar su ingreso al supervisor del área vía radio o

personalmente. Recuerde que si usted no avisa su

ingreso puede ser atropellado por una maquina.

ACERCAMIENTO DE PERSONAS A MAQUINAS Y EQUIPOS

2

Si se encuentra en una unidad móvil, recuerde respetar

las velocidades máximas.

Si se encuentra a pie. Use chaleco reflectivo, verifique

que las cintas sean adecuadas aun cuando no haya iluminación adecuada, neblina o noche.

RECUERDE:

2

LA PRIORIDAD LO TIENE SIEMPRE UN VEHICULO GIGANTE SOLO HAY UNA EXCEPCION LA AMBULANCIA.

 Si esta de pie establezca contacto visual con el operador

del equipo.

 El contacto deberá hacerse desde un lugar seguro.  Para acercarse al equipo espere que la maquina se

Costo de minado en general

Existen diferentes tipos de costos que incurren en una operación minera. Además hay varias maneras que pueden ser reportadas.

Tres categorías de costos pueden ser: a) Costo de Capital,

b) Costo Operativo y

Costo de minado en general

El costo de capital en este caso puede referirse a la inversión requerida por la mina y

la planta

Costo de minado en general

El costo General y Administrativo (G&A)puede ser cargado anualmente y puede incluir uno o algunos de los siguientes puntos:

 Supervisión de área;

 Supervisor de mina;

 Beneficio de empleados;

 Gastos de oficina en mina;

 Gastos de la oficina de gerencia;  Bombas;

 Desarrollo de perforación;

 Seguros;

Costo de minado en general

 os costos de capital y G&A pueden ser convertidos a $/ton al igual que el costo de

operación, estos costos pueden convertirse en:

 Costo de propiedad;

 Costo de producción;

Costo de minado en general

El costo de operación puede verse a través de diferentes unidades de operación:

 Perforación,

 Voladura,

 Carguío,

 Transporte,

 Otros.

En la categoría de otros puede incluirse mantenimiento de vías, mantenimiento del botadero, bombeo, molienda, etc.

http://www.slideshare.net/georgesar7/diseo-de-vias-y-rampas-en-mineria
