Objetivo

Configuración del Protocolo OSPF en una Topología de Red WAN mediante el simulador Cisco Packet Tracer v5.3.1 de Cisco Systems.

Objetivos particulares

Configuración del protocolo de enrutamiento OSPF.

Simulación de una topología red WAN con el protocolo OSPF. Traducción de direcciones de red.

(11)

viii | P á g i n a

Justificación

El crecimiento exponencial de las redes de datos, ha demandado al mercado de las comunicaciones evolucionar de manera paralela en esta nueva era en la que a través de las redes de datos también viajan servicios de audio, video y voz. Los protocolos de enrutamiento juegan un papel fundamental sobre las redes de datos, ya que definen las mejores rutas para llegar de un origen a un destino.

El punto más crítico sobre las redes de datos refiere en cómo garantizar la comunicación ininterrumpida para proveer todos los servicios antes mencionados a través de la red.

(12)

ix | P á g i n a

Resumen

La tesis presenta detalles para la adecuada configuración del protocolo de enrutamiento OSPF en una topología de red WAN. Se analiza el comportamiento del protocolo OSPF ante posibles caídas de enlaces en la red WAN. Se utiliza el simulador de redes Packet Tracer para la configuración y análisis mencionados.

Se configura un proceso de traducción de direcciones (NAT) utilizado por los Routers para poder establecer comunicación desde una red privada hacia un servidor público.

(13)

1 | P á g i n a

|

Capítulo 1

(14)

2 | P á g i n a El Protocolo de Internet (IP) es utilizado en las redes de datos para proveer comunicación, identificando una dirección IP origen hacia una dirección IP Destino, a continuación se enlistan las dos funciones de este protocolo:

 Direccionamiento: El protocolo IP determinara el mejor camino para que el paquete viaje a través de la red y llegue a su destino. Para que se cumpla esto es necesario que el protocolo IP sea configurado a lo largo de la red y de los Routers ya que ellos determinaran el camino optimo a través de mecanismos de enrutamiento.

 Fragmentación: El protocolo IP fragmenta los paquetes ya que estos pueden

seguir diferentes rutas en caso de que estas existan.

1.1 Direcciones IPv4

Cada host debe contar con una dirección IP, dicha dirección es una etiqueta la cual identifica de manera lógica a la interfaz de un dispositivo conectado a la red TCP/IP.

Una dirección IP debe ser configurada para comunicar dispositivos los cuales no se encuentren geográficamente situados en el mismo lugar. Las direcciones IPv4 se componen por un grupo de cuatro octetos, es decir 32 bits o 4 Bytes de longitud.

Las direcciones IPv4 se dividen en clases y se categorizan como públicas o privadas, a continuación se muestra dicha clasificación:

Tabla 1.1 Clases y rango de direcciones IP

Clase Inicio Termino Mascara de subred A 1.0.0.0 126.0.0.0 255.0.0.0

(15)

3 | P á g i n a El segmento 127.0.0.0 es asignado a interfaces Virtuales de los dispositivos de red con el objetivo de probarse a sí mismos.

Tabla 1.2 Clases y rango de direcciones IP privadas

Clase Inicio Termino A 10.0.0.0 10.255.255.255 B 172.16.0.0 172.31.255.255 C 192.168.0.0 192.168.255.255

1.2 Direcciones IPv6

Este tipo de direcciones se compone por un grupo de 128 bits o 16 bytes, a continuación se muestra una representación de una dirección IPv6.

Cada “x” representa un grupo de 16 Bits los cuales a su vez son divididos en grupos de cuatro dígitos esto con el fin de expresarse en forma hexadecimal, una vez divididos en grupos deben ser estos separados por “:” por ejemplo:

Representación de dirección IPv6 x:x:x:x:x:x:x:x

1.3 Enrutamiento

(16)

4 | P á g i n a

1.4 Protocolos de Enrutamiento

Un protocolo de enrutamiento es un algoritmo diseñado para tomar decisiones de envió de paquetes y es ejecutado en un equipo Router de datos, Cada equipo Router tomará dichas decisiones considerando el origen y el destino de un paquete de datos en función de las métricas específicas usadas por el protocolo de enrutamiento.

El protocolo RIP (Routing Information Protocol) utiliza como métrica los saltos en la red, esto para determinar a través de que interfaz del Router enviará los paquetes. Es elegida la ruta con menor cantidad de saltos como primaria, considerando como un salto a un dispositivo de red por el cual debe pasar el paquete de datos para llegar al destino. Por otro lado, el protocolo OSPF usa información del costo del enlace como métrica, en donde el costo es un valor relacionado con el ancho de banda de las interfaces.

Cuando existen dos o más rutas anunciadas por diferentes protocolos de enrutamiento hacia el mismo destino, la Distancia Administrativa determinará la ruta vigente en la tabla de enrutamiento. El valor más pequeño entre todos los protocolos de enrutamiento habilitados será elegido entre estos para enrutar los paquetes de datos.

(17)

[image:17.612.77.548.122.562.2]

5 | P á g i n a

Tabla 1.3 Protocolos de enrutamiento y distancias administrativas

Es importante mencionar que un Router puede correr múltiples protocolos de enrutamiento de forma simultánea. Sin embargo, solo estará funcionando el que tenga el menor valor de Distancia Administrativa, y esto se cumplirá en el caso de que más de un protocolo de enrutamiento conozca la misma ruta para algún destino específico.

Distancia Administrativa de Protocolos de Enrutamiento

Interfaz Conectada 0

Ruta Estática 1

EIGRP 90

IGRP 100

OSPF 110

IS-IS 115

(18)

6 | P á g i n a Existen dos formas de lograr que un Router lleve a cabo el proceso de enrutamiento, las cuales se explican a continuación.

Ruteo Estático: estas rutas deben ser configuradas manualmente por el

administrador de la red y cada que exista algún cambio en la topología de red estas deben ser actualizadas.

Ruteo Dinámico: con este tipo de ruteo el Router aprenderá de manera automática

(19)

7 | P á g i n a

|

“Protocolo

Capítulo 2

(20)

8 | P á g i n a Open Shortest Path First es un protocolo de estado de enlace (Link-State) multiplataforma, el cual surgió alrededor de 1991. OSPF hace uso del algoritmo SPF (Shortest Path First / primero la ruta más corta) con el fin de mantener las mejores rutas disponibles en la tabla de enrutamiento. OSPF comparte la información con todos los Routers en la red pertenecientes a la misma área. Cada que existe algún cambio en la red OSPF anuncia dicho cambio a todos los miembros del área con el fin de mantenerlos informados, además de evitar ciclos infinitos. Gracias a la comunicación que se mantiene entre los Routers es posible también conocer si existen caminos redundantes. OSPF tiene la capacidad de explotar dichos caminos y así proporcionar alta disponibilidad.

Los protocolos de enrutamiento de tipo estado de enlace crean tres tablas para tener conocimiento total de la red. A continuación se describen cada una de las tablas.

1. La tabla de Topología (Database) es construida con la información de los paquetes de estado de enlace (LSA/Link State Advertisement). Esta tabla brinda información general de toda la red.

2. La tabla de Vecinos (Neighbors) contiene información de los Routers con los cuales se tiene directamente conexión e intercambio directo de rutas.

3. La tabla de Enrutamiento proporciona información sobre el camino óptimo para llegar a una determinada red.

OSPF hace uso de paquetes llamados Hello los cuales son empleados para descubrir a sus Routers vecinos o bien cuando ha ocurrido un cambio en la red y este debe ser enviado a todos los integrantes del área OSPF configurada.

(21)

9 | P á g i n a (Backup Designated / Respaldos Designados). Ambas direcciones son vitales para mantener las Adyacencias entre los miembros del área.

La máscara de subred de longitud variable VLSM (Variable Length Subnet Mask) es un punto soportado por OSPF el cual lo hace funcional sobre todo cuando es necesario utilizar redes discontinuas. Por dicha característica OSPF pertenece al grupo de protocolos de enrutamiento Classless.

(22)

10 | P á g i n a

Tabla 2.1 Componentes de OSPF

Termino Descripción

Link State Esta información es compartida con los Routers que se encuentran directamente conectados, También es utilizada para generar un Árbol de SPF

Area Es un grupo de Routers que comparten el mismo ID de Área, es importante mencionar que cualquier Router que este ejecutando un proceso de OSPF debe contar con un ID de área.

Autonomous system (AS)

Red bajo una administración común.

Cost Métrica usada por OSPF, por default el costo se calcula a través de la siguiente ecuación:

Router ID Cada Router requiere un ID único, por default el ID asignado a cada Router es la dirección IP más alta que se encuentre configurada entre sus interfaces. Este parámetro puede ser modificado por el

Adjacency Es el proceso de intercambiar información incluyendo la tabla de topología entre dos Routers.

Designated router (DR)

Este Router es responsable de asegurar las adyacencias entre todos los vecinos.

Back up Router (BR) Este Router relizara las funciones del DR en caso de que este falle

Link-state Advertisement (LSA)

Es un paquete que contiene la información sobre el estado de los enlaces

Priority Parámetro para elegir al DR, este valor es configurable

(23)

11 | P á g i n a

2.1 Esquema de Red para habilitar OSPF

[image:23.612.88.514.189.413.2]

Con el fin de demostrar la configuración, funcionamiento y ventajas de OSPF utilizaremos el siguiente esquema de red.

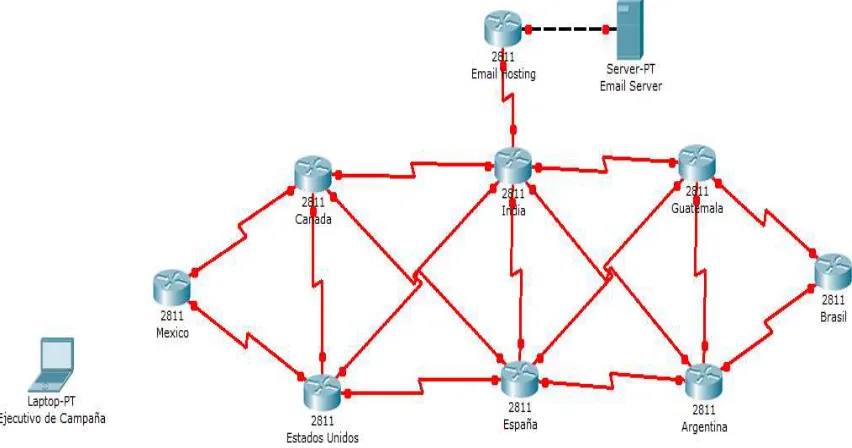

Fig. 2.1 Topología de Red

En el diagrama, a cada Router se le asigno aleatoriamente el nombre de un país para efectos prácticos. Es importante considerar que se deben interconectar todos los Routers entre sí, a través de enlaces de datos para observar el funcionamiento del protocolo OSPF.

(24)

12 | P á g i n a

2.2 Direccionamiento IP

[image:24.612.89.535.226.528.2]

Para configurar los Routers es necesario obtener el esquema de direccionamiento que utilizarán las interfaces de los mismos. Consideramos el siguiente diagrama para determinar la cantidad de enlaces WAN que conforman la red.

Fig. 2.2 Enlaces WAN

Identificada la cantidad de enlaces, igual a dieciséis, debemos obtener la misma cantidad de subredes con la capacidad de direccionar dos host por subred, ya que cada enlace es punto a punto y solo interviene una interfaz por Router. Por tratarse de la red de Internet, el direccionamiento debe pertenecer a un domino público, por lo cual y para fines prácticos se utilizara la siguiente dirección de red, la cual es parte de un segmento público.

(25)

13 | P á g i n a Dirección IP: 5.0.0.0

Mascara de subred: 255.0.0.0

Antes de obtener las subredes es necesario analizar la capacidad de direccionamiento de acuerdo a las clases de direcciones red. La siguiente tabla muestra los octetos que pueden ser utilizados o se encuentran disponibles para obtener subredes de acuerdo a la clase.

Tabla 2.2 Octetos disponibles por clase para Subnetting

Clase Octeto 1 Octeto 2 Octeto 3 Octeto 4

A Red Disponible Disponible Disponible

B Red Red Disponible Disponible

C Red Red Red Disponible

De la tabla antes exhibida podemos determinar las siguientes sentencias:

 Una Dirección IP de Red Clase “A” tiene tres octetos disponibles (Octeto 2, Octeto 3 y Octeto 4) para obtener subredes y/o host.

 Una Dirección IP de Red Clase “B” tiene dos octetos disponibles (Octeto 3 y Octeto 4) para obtener subredes y/o host.

 Una Dirección IP de Red Clase “C” tiene un octeto disponible (Octeto 4) para obtener subredes y/o host.

(26)

14 | P á g i n a Para proceder a la asignación de direcciones IP en las interfaces de los Routers, empezaremos por determinar cuántos host necesitamos por subred y para ello utilizamos la siguiente ecuación.

= − (2.1)

Donde n = al número de bits utilizados para host.

Cada interfaz del Router representa un host en la red, por dicha razón para conectar un enlace WAN punto a punto solo requerimos dos host. Considerando dicho punto nos basaremos en la siguiente ecuación para obtener el requerimiento.

− = (2.2)

¿Qué valor debe tener “n” para obtener dos host?

Si n=2 entonces

− = − = (2.3)

Los bits necesarios para la cantidad de host deben tomarse del cuarto octeto iniciando por los bits de menor valor,

(27)

15 | P á g i n a

Tabla 2.3 Bits para obtener subredes

De acuerdo a lo antes mencionado podemos determinar lo siguiente:

 Se tienen 22 bits disponibles para generar subredes.

Para determinar la cantidad de subredes disponibles se debe utilizar la siguiente ecuación:

= (2.4)

¿Cuántas Subredes obtendremos si “n=22?

Si n=22 entonces

= (2.5)

Una vez obtenido este valor es importante mencionar que solo serán utilizadas las primeras dieciséis subredes para nuestra topología, a continuación es necesario expresar en sistema binario el cuarto octeto de la dirección IP, ya que es necesario obtener las subredes, los host utilizables y las direcciones de Broadcast a través de combinaciones binarias. La siguiente tabla muestra la representación decimal del cuarto octeto.

Segundo Octeto Tercer Octeto Cuarto Octeto Subred Subred Subred

(28)

16 | P á g i n a

Tabla 2.4 Representación binaria del cuarto octeto

Recordando la ecuación (2.1) se determinó el valor de “n”; en donde n=2 [bits], para obtener las direcciones de subred es necesario quitar de la tabla los dos bits menos significativos del octeto los cuales representan el valor de “n”, y con el resto del grupo se deben realizar las combinaciones binarias.

La siguiente tabla muestra las combinaciones binarias, las subredes y direcciones IP utilizables, dichas direcciones las configuraremos en los Routers de la topología ya mostrada.

Primer Octeto Segundo Octeto Tercer Octeto Cuarto Octeto

5 0 0 128 64 32 16 8 4 2 1

0 0 0 0 0 0 0 0

0 0 0 0 0 0 0 1

0 0 0 0 0 0 1 0

(29)

17 | P á g i n a

Tabla 2.5 Subnetting

Bit 8 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3

128 64 32 16 8 4 Valor

decimal ID de Red dirección IP Primer utilizable Ultima direcciónIP utilizable Dirección De Broadcast Conexión

1 0 0 0 0 0 0 0 5.0.0.0 5.0.0.1 5.0.0.2 5.0.0.3 México Canadá

2 0 0 0 0 0 1 4 5.0.0.4 5.0.0.5 5.0.0.6 5.0.0.7 México Estados

Unidos 3 0 0 0 0 1 0 8 5.0.0.8 5.0.0.9 5.0.0.10 5.0.0.11 Canadá Estados

Unidos 4 0 0 0 0 1 1 12 5.0.0.12 5.0.0.13 5.0.0.14 5.0.0.15 Canadá India

5 0 0 0 1 0 0 16 5.0.0.16 5.0.0.17 5.0.0.18 5.0.0.19 Canadá España

6 0 0 0 1 0 1 20 5.0.0.20 5.0.0.21 5.0.0.22 5.0.0.23 Estados Unidos India

7 0 0 0 1 1 0 24 5.0.0.24 5.0.0.25 5.0.0.26 5.0.0.27 Estados Unidos España 8 0 0 0 1 1 1 28 5.0.0.28 5.0.0.29 5.0.0.30 5.0.0.31 España India

9 0 0 1 0 0 0 32 5.0.0.32 5.0.0.33 5.0.0.34 5.0.0.35 India Guatemala

10 0 0 1 0 0 1 36 5.0.0.36 5.0.0.37 5.0.0.38 5.0.0.39 India Argentina

11 0 0 1 0 1 0 40 5.0.0.40 5.0.0.41 5.0.0.42 5.0.0.43 España Guatemala

(30)

18 | P á g i n a La máscara de subred para las direcciones IP obtenidas estará definida por los bits no utilizados para host, a través de la ecuación2.1 se determinó que n=2; en donde dicho valor es la cantidad de Bits utilizados para host, considerando lo antes mencionado restan 30 bits para mascara de subred a continuación se representa las mascara de subred.

Tabla 2.6 Mascara de Subred

8 Bits 8 Bits 8Bits 6 Bits

255 255 255 252

2.3 Configuración del Protocolo OSPF entre los sitios México-

Canadá

Para iniciar la configuración del protocolo de enrutamiento OSPF es necesario tomar de la Tabla 2.3 las direcciones IP utilizables obtenidas de cada subred ya que estas serán configuradas en las interfaces que interconectaran los enlaces entre los diferentes sitios. La siguiente tabla muestra la primera subred y direcciones IP las cuales serán configuradas para habilitar el enlace que conectara los sitios México y Canadá.

13 0 0 1 1 0 0 48 5.0.0.48 5.0.0.49 5.0.0.50 5.0.0.51 Guatemala Argentina

14 0 0 1 1 0 1 52 5.0.0.52 5.0.0.53 5.0.0.54 5.0.0.55 Argentina Brasil

15 0 0 1 1 1 0 56 5.0.0.56 5.0.0.57 5.0.0.58 5.0.0.59 España Argentina

16 0 0 1 1 1 1 60 5.0.0.60 5.0.0.61 5.0.0.62 5.0.0.63 Email Hosting

(31)

19 | P á g i n a

Tabla 2.7 Subred para habilitar enlace México-Canadá.

OSPF tiene la capacidad de identificar a cada integrante de la red, por lo cual y para una mejor administración es necesario configurar un “ID” dentro de cada proceso OSPF que corre cada uno de los Routers que configuraremos, para satisfacer esta buena práctica utilizaremos las direcciones IP del segmento 1.1.1.0, empezaremos utilizando la dirección IP 1.1.1.1 para el sitio México e iremos configurando la dirección IP sucesiva conforme avancemos en la configuración de todos los sitios. A continuación se muestran los comandos que se deben correr en el Router México.

A continuación se explican los comandos anteriores y sus funcionalidades.

 Interface Serial 0/0/0: este comando nos permite ingresar al modo de Configuración de la Interfaz Serial, los números indican el slot físico en el Router.

 ip address: Asigna una dirección IP y mascara de Subred a la interfaz. dirección IP 5.0.0.1 mascara de subred 255.255.255.252

 no shutdown: Este Comando enciende la Interfaz que estamos configurando.

 router ospf 1: este comando habilita el proceso 1 de OSPF en Router México.

ID de Red Primer dirección IP utilizable Ultima dirección IP utilizable Dirección de Broadcast Conexión

1 5.0.0.0 5.0.0.1 5.0.0.2 5.0.0.3 México-Canadá

Mexico(config)#interface serial 0/0/0

Mexico(config-if)#ip address 5.0.0.1 255.255.255.252 Mexico(config-if)#no shutdown

Mexico(config)#router ospf 1

Mexico(config-router)#router-id 1.1.1.1

(32)

20 | P á g i n a

 router-id 1.1.1.1: al teclear este comando se le asigna el identificador 1.1.1.1 al Router México.

 Network 5.0.0.5. 0.0.0.3 área 0: Cualquier interfaz con una dirección perteneciente a la subred 5.0.0.0 y CIDR/30 será anunciada a través de OSPF en el área 0.

Ahora es necesario ingresar al Router Canadá a través de línea de consola para correr los siguientes comandos.

A continuación se explica el funcionamiento de los comandos anteriores.

 ip address: Asigna una dirección IP y mascara de Subred a la interfaz. dirección IP 5.0.0.2 mascara de subred 255.255.255.252

 no shutdown: Este Comando activa la Interfaz que estamos configurando.

 router-id 1.1.1.2: al teclear este comando se le asigna el identificador 1.1.1.2 al Router Canadá.

 Network 5.0.0.5 0.0.0.3 área 0: Cualquier interfaz con una dirección perteneciente a la subred 5.0.0.0 y CIDR/30 será anunciada a través de OSPF en el área 0.

Canada(config)#interface serial 0/3/1

Canada(config-if)#ip address 5.0.0.2 255.255.255.252 Canada(config-if)#no shutdown

Canada(config)#router ospf 1

(33)

21 | P á g i n a Realizada la configuración anterior es importante asegurar que el Router Mexico haya establecido la adyacencia.con el Router Canada a continuación se muestran el mensaje desplegado por el Router México.

Enseguida se muestra brevemente la información del mensaje anterior.

 %OSPF-5-ADJCHG: Mensaje enviado por la consola referente a una

adyacencia del proceso OSPF.

 Process 1: información sobre el Proceso número 1.

 Nbr 1.1.1.2 on Serial0/0/0 from LOADING to FULL: Reconocimiento del

vecino con el ID 1.1.1.2 a través de la interfaz Serial0/0/0.

 Loading Done: Adyacencia realizada.

El mensaje que a continuación se exhibe es desplegado por el Router Canadá al levantar la adyacencia con el Router México.

A continuación se muestra la información de los mensajes arrojados por el Router Canadá.

(34)

22 | P á g i n a La siguiente figura muestra el enlace que interconecta el Router México y Canadá el cual ya hemos configurado.

Fig. 2.3 Enlace México-Canadá configurado

2.4 Configuración del Protocolo OSPF entre los sitios México-

Estados Unidos

[image:34.612.91.519.160.380.2]

Enseguida configuraremos el enlace de datos México-Estados Unidos y para ello es necesario tomar de la tabla 2.3 la subred dos la cual nos proveerá de direcciones IP las cuales serán configuradas en las interfaces de los Routers México y Estados Unidos.

Tabla 2.8 Subred para habilitar enlace México-Estados Unidos.

ID de

Red Primer dirección IP utilizable Ultima dirección IP utilizable Dirección de Broadcast Conexión

2 5.0.0.4 5.0.0.5 5.0.0.6 5.0.0.7 México-Estados _Unidos

(35)

23 | P á g i n a A través de los siguientes comandos habilitaremos la interfaz del Router México.

A continuación se muestra la descripción de los comandos anteriores.

 ip address: Asigna una dirección IP y mascara de Subred a la interfaz.

Continuamos configurando la interfaz del Router Estados Unidos la cual conecta el enlace de datos hacia el Router México. Para cumplir este objetivo es necesario correr los comandos que a continuación se muestran en el Router Estados Unidos.

Mexico(config)#interface serial 0/0/1

Mexico(config-if)#ip address 5.0.0.5 255.255.255.252 Mexico(config-if)#no shutdown

Mexico(config)#router ospf 1

(36)

24 | P á g i n a Enseguida se enlista la descripción los anteriores comandos.

 no shutdown: Este comando enciende la Interfaz que estamos configurando.

 router ospf 1: este comando habilita el proceso 1 de OSPF en Router Estados Unidos.

 router-id 1.1.1.3: al teclear este comando se le asigna el identificador 1.1.1.3 al Router Estados Unidos.

Para garantizar la correcta comunicación entre Routers es importante que se levante la adyacencia entre estos, enseguida se muestra el mensaje desplegado por el Router Estados Unidos a través de la línea de consola.

EstadosUnidos(config)#interface s0/1/1

EstadosUnidos(config-if)#ip address 5.0.0.6 255.255.255.252 EstadosUnidos(config-if)#no shutdown

EstadosUnidos(config)#router ospf 1

EstadosUnidos(config-router)#router-id 1.1.1.3

(37)

25 | P á g i n a

Enseguida se muestran el mensaje arrojados por el Router México y sus descripciones.

(38)

26 | P á g i n a

Fig. 2.4 Enlace México- Estados Unidos Habilitado

2.5 Configuración del Protocolo OSPF entre los sitios Canadá-

Estados Unidos

[image:38.612.91.514.106.326.2]

A continuación configuraremos el enlace Canadá-Estados Unidos y para ello es necesario tomar de la tabla 2.3 la Subred 3 para habilitar dicho enlace.

Tabla 2.9 Subred para habilitar enlace Canadá-Estados Unidos.

ID de

3 5.0.0.8 5.0.0.9 5.0.0.10 5.0.0.11 Canadá-Estados _Unidos

(39)

27 | P á g i n a Para establecer comunicación entre los Routers Canadá y Estados Unidos es necesario correr los comandos como se muestra s tablas. Iniciaremos configurando el Router Canadá a través de los siguientes comandos.

Enseguida se muestra la descripción de los comandos anteriores.

A continuación se exhiben los comandos para configurar el Router Estados Unidos.

.

Canada(config-router)#network 5.0.0.8 0.0.0.3 area 0

(40)

28 | P á g i n a Los puntos que enseguida se enlistan muestran la descripción de los comandos anteriores.

La adyacencia entre vecinos garantiza la correcta comunicación entre Routers a través del proceso OSPF, a continuación se muestra el mensaje de adyacencia arrojado por el Router Canadá y sus descripciones.

(41)

29 | P á g i n a Los puntos que a continuación se enlistan describe el mensaje anterior.

[image:41.612.88.520.307.527.2]

La siguiente figura muestra el enlace Canadá-Estados Unidos Configurado y Activo.

Fig. 2.5 Enlace Canadá-Estados Unidos configurado

2.6 Configuración del Protocolo OSPF entre los sitios Canadá- India

Ahora es necesario configurar el enlace Canadá-India y para ello tomaremos de la tabla 2.3 la subred cuatro.

(42)

30 | P á g i n a

Tabla 2.10 Subred para habilitar enlace Canadá-India

Los siguientes comandos se deben correr en el Router Canadá.

A continuación se muestra la descripción de los comandos anteriores.

 router ospf 1: este comando habilita el proceso 1 de OSPF en Router Canadá.

Los siguientes comandos se deben correr en el Router India.

4 5.0.0.12 5.0.0.13 5.0.0.14 5.0.0.15 Canadá-India

(43)

31 | P á g i n a Enseguida se muestra la descripción de los comandos anteriores.

 router-id 1.1.1.4: al teclear este comando se le asigna el identificador 1.1.1.4 al Router India.

Una vez corridos los comandos en cada uno de los Routers es importante asegurarnos que la adyacencia entre los Routers India y Canadá haya levantado. A continuación se muestra el mensaje de adyacencia del Router Canadá y sus descripciones.

India(config)#interface serial 0/0/0

India(config-if)#ip address 5.0.0.14 255.255.255.252 India (config-if)#no shutdown

India (config)#router ospf 1

India (config-router)# router-id 1.1.1.4

(44)

32 | P á g i n a

El mensaje que se muestra a continuación es desplegado por el Router India.

Enseguida se enlistan las descripciones del mensaje arrojado.

(45)

33 | P á g i n a

Fig. 2.6 Enlace Canadá-India configurado

2.7 Configuración del Protocolo OSPF entre los sitios Canadá-

España

[image:45.612.93.518.107.331.2]

Ahora configuraremos el enlace Canadá-España y para ello tomaremos de la Tabla 2.3 la subred cuatro.

Tabla 2.11 Subred para habilitar enlace Canadá-España.

5 5.0.0.16 5.0.0.17 5.0.0.18 5.0.0.19 Canadá-España

Los comandos que a continuación se exhiben se deben correr en el Router Canadá para habilitar el enlace que conectara con el Router España.

(46)

Con la ayuda de los comandos exhibidos en la siguiente imagen habilitaremos la interface del Router España hacia el Router Canadá.

Canada(config-router)#network 5.0.0.16 0.0.0.3 area 0

Espa&a (config)#interface serial 0/0/0

Espa&a (config-if)#ip address 5.0.0.18 255.255.255.252 Espa&a (config-if)#no shutdown

Espa&a (config)#router ospf 1

(47)

35 | P á g i n a

 router ospf 1: este comando habilita el proceso 1 de OSPF en Router España.

 router-id 1.1.1.5: al teclear este comando se le asigna el identificador 1.1.1.5 al Router España.

Después de realizar esta configuración es importante observar los mensajes de sistema arrojados para garantizar la adyacencia entre los Routers. La siguiente imagen muestra los mensajes de adyacencia arrojados por el Router Canadá y sus descripciones.

Mens aje en el R out er C anadá, adyac encia c on el vec ino 1. 1. 1. 5 ( España) .

(48)

36 | P á g i n a

[image:48.612.92.521.351.560.2]

A continuación se muestra el enlace Canadá-España Activo y configurado.

Fig. 2.7 Enlace Canadá-España configurado

(49)

37 | P á g i n a

2.8 Configuración del Protocolo OSPF entre los sitios Estados

Unidos- India

Ahora habilitaremos el enlace Estados Unidos-India, y para ello es necesario tomar la subred seis de la Tabla 2.3 para configurar las interfaces en los Routers correspondientes.

Tabla 2.12 Subred para habilitar enlace Estados Unidos-India.

ID de

6 5.0.0.20 5.0.0.21 5.0.0.22 5.0.0.23 Estados Unidos-_India

Es necesario regresar al Router de Estados Unidos para configurar el enlace hacia el Router India, a continuación se muestran los comandos que se deben correr en el Router Estados Unidos.

(50)

38 | P á g i n a

 router ospf 1: Este comando habilita el proceso 1 de OSPF en Router México.

Para levantar la comunicación Estados Unidos-India es necesario configurar la interface Serial 0/3/0 en el Router India como se muestra a continuacion.

Una vez realizada esta configuración es importante observar los mensajes de sistema arrojados por los Routers con el objetivo de garantizar la adyacencia entre

(51)

39 | P á g i n a los vecinos. La siguiente imagen muestra los mensajes de adyacencia arrojados por el Router Estados Unidos y sus descripciones.

La siguiente imagen muestra el mensaje de adyacencia arrojado por el Router India y sus descripciones.

(52)

40 | P á g i n a

Fig. 2.8 Enlace Estados Unidos-India configurado.

2.9 Configuración del Protocolo OSPF entre los sitios Estados

Unidos - España

[image:52.612.95.527.110.322.2]

El ultimo enlace por levantar en el Router Estados Unidos apunta hacia el Router España, Para eso tomaremos de la Tabla 2.3 la subred siete.

Tabla 2.13 Subred para habilitar enlace Estados Unidos-España.

ID de

7 5.0.0.24 5.0.0.25 5.0.0.26 5.0.0.27 Estados Unidos-_España

Enseguida se muestra la configuración que se debe realizar en el Routers Estados Unidos.

(53)

Los siguientes comandos deben correrse en el Router España para establecer comunicación con el Router Estados Unidos.

A continuación se muestra la descripción de los anteriores comandos.

EstadosUnidos(config-router)#network 5.0.0.24 0.0.0.3 area 0

(54)

42 | P á g i n a

Una vez configurados los Routers es necesario asegurar que la adyacencia levante, a continuación se muestran el mensaje de la adyacencia desplegado por el Router Estados Unidos.

(55)

43 | P á g i n a

El siguiente diagrama de red muestra ya activo el enlace Estados Unidos-

[image:55.612.89.525.311.533.2]

España

.

Fig. 2.9 Enlace Estados Unidos-España configurado.

2.10 Configuración del Protocolo OSPF entre los sitios España-India

Para habilitar el enlace España-India tomaremos de la tabla 2.3 la subred ocho.

(56)

44 | P á g i n a

Tabla 2.14 Subred para habilitar enlace Estados Unidos-España.

8 5.0.0.28 5.0.0.29 5.0.0.30 5.0.0.31 España-India

Los Siguientes comandos deben ingresarse en el Router India para habilitar la interfaz serial 0/2/0 y activar el enlace hacia el Router España.

A continuación se muestra la descripción de los anteriores comandos

A continuación se muestran los comandos que se deben correr en el Router España.

(57)

45 | P á g i n a Enseguida se muestran las descripciones de los comandos anteriores.

Después de realizar esta configuración es importante observar los mensajes de sistema arrojados por los Routers para garantizar la adyacencia entre vecinos.

A continuación se muestra el mensaje de adyacencia y sus descripciones desplegado en el Router India.

(58)

46 | P á g i n a

Enseguida se exhibe el mensaje de adyacencia desplegado por el Router España y sus descripciones.

[image:58.612.85.523.461.674.2]

La siguiente imagen muestra el enlace España-India habilitado.

Fig. 2.10 Configuración del Enlace España-India

(59)

47 | P á g i n a

2.11 Configuración del Protocolo OSPF entre los sitios

India-Guatemala

Continuaremos con la configuración de las interfaces para habilitar el enlace que conecta al Router India con el Router Guatemala. Para realizar lo antes mencionado es necesario tomar de la tabla 2.3 la subred nueve.

Tabla 2.15 Subred para habilitar enlace India-Guatemala.

9 5.0.0.32 5.0.0.33 5.0.0.34 5.0.0.35 India-Guatemala

Los comandos que a continuación se exhiben deben correrse en el Router India para habilitar el enlace de datos hacia el Router Guatemala.

A continuación se muestra la descripción de los anteriores comandos

(60)

48 | P á g i n a

También es necesario realizar una configuración específica en el Router Guatemala, dichos comandos habilitaran la interfaz en el Router mencionado con el fin de establecer comunicación con el Router India, a continuación se muestran dicha información.

Enseguida se muestra la descripción de los anteriores comandos.

 router-id 1.1.1.6: al teclear este comando se le asigna el identificador 1.1.1.6 al Router España.

Guatemala (config)#interface serial 0/0/0

Guatemala (config-if)#ip address 5.0.0.34 255.255.255.252 Guatemala (config-if)#no shutdown

Guatemala (config)#router ospf 1

Guatemala (config-router)# router-id 1.1.1.6

(61)

49 | P á g i n a De igual forma que en los casos anteriores es necesario asegurarnos que la adyacencia entre Routers configurados en la misma subred se encuentre completa, a continuación se muestra el mensaje de adyacencia del Router India y las descripciones de este.

La siguiente imagen muestra el mensaje de adyacencia desplegado por el Router Guatemala y sus descripciones.

(62)

50 | P á g i n a

Fig. 2.11 Enlace India-Guatemala configurado.

2.12 Configuración del Protocolo OSPF entre los sitios

India-Argentina

[image:62.612.89.559.103.343.2]

Ahora configuraremos las interfaces para habilitar el enlace que conecta al Router India con el Router Argentina. Para realizar lo antes mencionado es necesario tomar de la tabla 2.3 la subred diez.

Tabla 2.16 Subred para habilitar enlace India-Argentina.

A continuación se muestran los comandos que se deben correr en el Router India.

10 5.0.0.36 5.0.0.37 5.0.0.38 5.0.0.39 India-Argentina

(63)

51 | P á g i n a Enseguida se muestra la descripción de los anteriores comandos

 A continuación se muestran los comandos que se deben correr en el Router Argentina.

India (config-router)#network 5.0.0.36 0.0.0.3 area 0

Argentina(config)#interface serial 0/1/0

Argentina(config-if)#ip address 5.0.0.38 255.255.255.252 Argentina(config-if)#no shutdown

Argentina(config)#router ospf 1

Argentina (config-router)# router-id 1.1.1.7

(64)

52 | P á g i n a Enseguida se muestra la descripción de los anteriores comandos

Para asegurar que la comunicación se ha establecido entre Routers se han tomado los siguientes mensajes desplegados por los Routers a través de la línea de administración de consola. A continuación se muestra el mensaje del Router India.

Enseguida se enlistan los mensajes arrojados por el Router India a través de la línea de consola y sus descripciones.

(65)

53 | P á g i n a El siguiente mensaje es desplegado por Router Argentina en el cual se informa el proceso de adyacencia.

Enseguida se enlistan los mensajes arrojados por el Router Argentina a través de la línea de consola y sus descripciones.

[image:65.612.91.569.443.667.2]

La siguiente imagen muestra el enlace India-Argentina habilitado.

Fig. 2.12 Enlace India-Argentina configurado.
