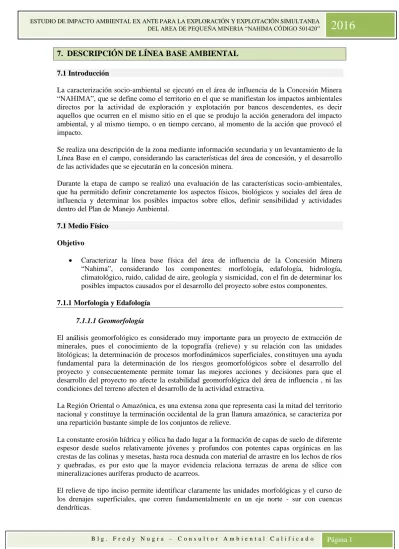

7. DESCRIPCIÓN DE LÍNEA BASE AMBIENTAL

(1)

ESTUDIO DE IMPACTO AMBIENTAL EX ANTE PARA LA EXPLORACIÓN Y EXPLOTACIÓN SIMULTANEA

DEL AREA DE PEQUEÑA MINERIA “NAHIMA CÓDIGO 501420”

2016

B l g . F r e d y N u g r a – C o n s u l t o r A m b i e n t a l C a l i f i c a d o _{Página 1}

7.1 Introducción

La caracterización socio-ambiental se ejecutó en el área de influencia de la Concesión Minera “NAHIMA”, que se define como el territorio en el que se manifiestan los impactos ambientales directos por la actividad de exploración y explotación por bancos descendentes, es decir aquellos que ocurren en el mismo sitio en el que se produjo la acción generadora del impacto ambiental, y al mismo tiempo, o en tiempo cercano, al momento de la acción que provocó el impacto.

Se realiza una descripción de la zona mediante información secundaria y un levantamiento de la Línea Base en el campo, considerando las características del área de concesión, y el desarrollo de las actividades que se ejecutarán en la concesión minera.

Durante la etapa de campo se realizó una evaluación de las características socio-ambientales, que ha permitido definir concretamente los aspectos físicos, biológicos y sociales del área de influencia y determinar los posibles impactos sobre ellos, definir sensibilidad y actividades dentro del Plan de Manejo Ambiental.

7.1 Medio Físico

Objetivo

 Caracterizar la línea base física del área de influencia de la Concesión Minera “Nahima”, considerando los componentes: morfología, edafología, hidrología, climatológico, ruido, calidad de aire, geología y sismicidad, con el fin de determinar los posibles impactos causados por el desarrollo del proyecto sobre estos componentes.

7.1.1 Morfología y Edafología

7.1.1.1 Geomorfología

El análisis geomorfológico es considerado muy importante para un proyecto de extracción de minerales, pues el conocimiento de la topografía (relieve) y su relación con las unidades litológicas; la determinación de procesos morfodinámicos superficiales, constituyen una ayuda fundamental para la determinación de los riesgos geomorfológicos sobre el desarrollo del proyecto y consecuentemente permite tomar las mejores acciones y decisiones para que el desarrollo del proyecto no afecte la estabilidad geomorfológica del área de influencia , ni las condiciones del terreno afecten el desarrollo de la actividad extractiva.

La Región Oriental o Amazónica, es una extensa zona que representa casi la mitad del territorio nacional y constituye la terminación occidental de la gran llanura amazónica, se caracteriza por una repartición bastante simple de los conjuntos de relieve.

La constante erosión hídrica y eólica ha dado lugar a la formación de capas de suelo de diferente espesor desde suelos relativamente jóvenes y profundos con potentes capas orgánicas en las crestas de las colinas y mesetas, hasta roca desnuda con material de arrastre en los lechos de ríos y quebradas, es por esto que la mayor evidencia relaciona terrazas de arena de sílice con mineralizaciones auríferas producto de acarreos.

(2)

2016

Para la Concesión Minera se han definido las siguientes estructuras geomorfológicas generales (Ver mapa 1):

Tabla 1. Geomorfas para la Concesión Minera Nahima

TIPO DE GEOMORFA EXPANSIÓN

Terraza Baja 98.17 hectáreas Relieve Montañoso 201.83 hectáreas

Fuente: INFOPLAN, 2009

a) Estabilidad Geomorfológica

La concesión minera NAHIMA presenta una alta susceptibilidad de movimiento de terrenos inestables, tal como se aprecia en el Mapa 2. La inestabilidad es alta debido a que el paisaje geomorfológico está constituido por una serie de colinas montañosas, que posibilitan la generación de deslizamientos o movimientos en masa y una directa afectación sobre las condiciones del suelo.

b) Procesos Geomorfológicos.

Estos procesos son considerados cambios físicos y químicos que pueden modificar la superficie, la modelan y la transforman.

Procesos Denudativos.- La superficie del área es susceptible a cambios permanentes, a causa de procesos denudativos como: la erosión, transporte, depositación y compactación de sedimentos.

Los procesos de erosión se detectan sobre el lecho de la quebrada Guanitza y el rio Ungumiatza, siendo el agua el agente más efectivo de la degradación, actuando sobre el terreno, bajo la forma de láminas que generan un arrastre elevado de suelo, grava y piedras.

Se determinó un escurrimiento hídrico superficial en forma difusa, a lo largo y fuera del área de concesión, evidenciándose el aumento de la capacidad de arrastre de la capa superior en sentido de la pendiente, con evolución a carcavamiento.

Se han identificado desplazamientos (remoción en masa), de las formaciones superficiales, debido especialmente al transporte de sedimentos, la disolución de partículas y el lavado, a lo largo de las márgenes de la quebrada Guanitza y del Rio Ungumiatza.

También se evidencia socavación de las márgenes, aunque aún en un grado incipiente, debido a la topografía del área, que impide la formación de taludes de importancia.

(3)

2016

Fuente: Registro de Campo

Procesos agradacionales.- La agradación comprende el conjunto de procesos constructivos, los cuales tienden a modelar la superficie, mediante la depositación de los materiales que resultan de la denudación.

En el área de interés se identifican procesos de:

 Sedimentación aluvial: Proceso constructivo que ejerce acción abrasiva del lecho de la quebrada Guanitza y del rio Ungumiatza, arrancando y transportando diferentes materiales, los cuales serán depositados en función del volumen de los sedimentos y del caudal del río.

 Depósitos de material removido: Se da cuando las masas de roca o suelo se desprenden de áreas superiores, moviéndose en sentido de la pendiente.

Fotografía 2. Procesos agradacionales identificados

7.1.1.2 Topografía

A nivel cantonal se ha determinado una topografía altamente irregular, con alturas extremas superiores oscilantes en 3.135 y cotas mínimas oscilantes entre 810 m.s.n.m. Se reconoce a su topografía con elevaciones máximas de 3 835 metros, representada en la Cordillera de Sadal. Los accidentes orográficos más significativos son las Cordilleras de Chicaña, de Miraflores, Tunantza y de Sadal.

(4)

2016

los 50° de inclinación. En los sectores más representativos de análisis no se evidencian zonas de erosión extrema debido a la vegetación existente en este sector Oriental.

Fotografía 3. Vista panorámica del área concesionada

7.1.1.3 Pendientes

Se refiere al grado de inclinación de las vertientes con relación a la horizontal, está expresado en porcentaje. La siguiente tabla muestra los rangos de pendientes identificados en el área de estudio.

Tabla 2. Rango de pendientes determinadas en la Concesión Minera NAHIMA

RANGO DE PENDIENTE EXPANSIÓN PORCENTAJE

0 – 5 ° 181.06 hectáreas 60.35 %

> 70 118.94 hectáreas 39.65 %

Elaboración: Equipo Consultor

Analizando el cuadro se tiene que: el 39.65 % del total de la concesión minera se encuentra en los rangos de pendientes inclinadas considerados como relieve montañoso; y el 60.35% corresponde a pendientes planas o casi planas (Ver mapa 3).

7.1.1.4 Suelo

Los suelos en el sector de influencia y su distribución geográfica presentan criterios diferenciadores o propiedades particulares referentes a: material de origen morfológico, propiedades físicas y químicas, así como características climáticas y de relieve.

La interpretación de los suelos de la concesión minera se la realizo en base archivos de suelos generado por la SENPLADES y la información descriptiva de los órdenes según el Gobierno Provincial de Zamora Chinchipe.

En la concesión minera Nahima encontramos los siguientes conjuntos de suelos en el ámbito de unidades de simples o compuestas:

(5)

2016

permiten el desarrollo del suelo. Pero no todos los entisoles son suelos jóvenes, existen algunos que se han formado sobre materiales muy antiguos pero contienen arenas de cuarzo y otros minerales muy pobres que no forman horizontes sino con extremada lentitud. Los Entisoles de manera general se presentan en cualquier régimen climático. Suelen ocurrir sobre pendientes fuertes en las cuales la pérdida de suelo es más rápida que su formación, o donde la acumulación de materiales es continua, tal es el caso de las llanuras aluviales, estuarios, dunas, etc., o sobre materiales frescos (lavas).

Las condiciones de poco espesor o desarrollo del suelo limitan su uso; los principales problemas para su aprovechamiento constituyen la erosión, rocosidad, excesivos materiales gruesos, susceptibilidad a la inundación, saturación permanente de agua.

Inceptisoles con el 19,5 % de la superficie total de la concesión, se caracterizan por ser suelos de baja a mediana evolución pedogenetica, dando lugar a la formación de algunos horizontes alterados; los procesos de traslocación y acumulación pueden presentarse. Constituyen una etapa subsiguiente de evolución, en relación con los Entisoles, sin embargo son considerados inmaduros en su evolución.

Los Inceptisoles ocurren en cualquier tipo de clima y se han originado a partir de diferentes materiales perentales (materiales resistentes o cenizas volcánicas); en posiciones de relieve extremo, fuertes pendientes o depresiones o superficies geomorfológicas jóvenes.

La definición de los Inceptisoles es inevitablemente complicada. Abarca suelos que son muy pobremente drenados o suelos bien drenados y como ya se ha indicado con la presencia de algunos horizontes diagnósticos, sin embargo el perfil ideal de los Inceptisoles incluirían una secuencia de un epipedón ócrico sobre un horizonte cámbico.

El uso de estos suelos es muy diverso y variado, las áreas de pendientes son más apropiadas para la reforestación mientras que los suelos de depresiones con drenaje artificial pueden ser cultivados intensamente.

6.1.1.5 Uso del Suelo

Para el presente trabajo se procedió a generar la cobertura vegetal a través de un mapa cartográfico con información generada por el Ministerio del Ambiente y el Ministerio de Agricultura, Ganadería, Acuacultura y Pesca en el año 2015. Con este mapa se determinó que el área de influencia ya está intervenida por la agricultura y ganadería que la población de los sectores Miraflores y Ungumiatza realiza. Además se pudo constatar que el área está rodeada de cultivos y también de bosque intervenido.

Fotografía 4. Panorámica de zonas intervenidas inmersas en la concesión

(6)

2016

Consecuentemente se procedió a la elaboración de un mapa de uso actual del suelo (Mapa 6), en el que se pudo identificar tres tipos de uso dentro de la concesión minera. En la siguiente tabla se presenta los diferentes usos de suelo determinados.

Tabla 3. Uso actual del suelo en la concesión minera

Uso Área (Ha) Porcentaje

Bosque Intervenido 74,94 24,98 %

Cultivos Indiferenciados 225,06 75,02 %

De acuerdo al uso actual del suelo, se obtiene que el 24,94 % pertenece a bosque intervenido, el mismo que se encuentran en procesos de regeneración, debido a que son áreas de bosque que se alteran para la expansión agrícola, y luego son sobre utilizados. El 75,02 % con presencia de cultivos indiferenciados desarrollados principalmente en la parte de los valles aluviales y coluviales de los ríos y quebradas, aquí también se puede encontrar pastos cultivados, asociaciones de cultivos con árboles; sin embargo, los suelos presentan niveles de deterioro por el sobre uso y el mal manejo de la agricultura, y esto es visible ya que algunos sitios de producción u otros valles pequeños presentan zonas inundables las mismas que deberían tener un manejo adecuado para la producción; otro problema es que la actividad de ganadera ocupa sitios que poseen pendientes fuertes, en zonas donde los suelos presentan poca profundidad. El uso de agroquímicos también está contribuyendo a que el proceso de degradación del suelo aumente.

7.1.1.5 Riesgos Geodinámicas

Zonificación de Amenazas Geológicas.- Con base en el estado del arte actual en la aplicación de técnicas de Sistemas de Información Geográfica (SIG) en la investigación de la ocurrencia de Fenómenos naturales, en el presente trabajo se plasma la experiencia del trabajo de Zonificación de amenazas geológicas indicativas para la concesión minera Nahima. Para tal fin se realizó un análisis heurístico en el SIG, tomando como base información cartográfica de la Secretaria Nacional de Planificación y Desarrollo (SENPLADES).

 Áreas Amenazadas por Movimientos en Masa (MM).- A nivel zonal de la concesión minera, las áreas amenazadas por inestabilidad del suelo son muy comunes, debido al proceso de precipitación, pendiente y meteorización que sufren los suelos, siendo los más característicos suelos color amarillo-rojizo (arcilla) muy susceptibles a los fenómenos de remoción en masa. Prácticamente la superficie total de la concesión minera se encuentran en una zona de alta susceptibilidad a movimientos de masa, la misma que se pudo corroborar en las visitas técnicas observando deslizamientos en las montañas y arrastre de arena, tierra, grava , rocas y árboles por la quebrada Guanitza y el rio Ungumiatza. Ver mapa 2.

(7)

ESTUDIO DE IMPACTO AMBIENTAL EX ANTE PARA LA EXPLORACIÓN Y EXPLOTACIÓN SIMULTANEA DEL AREA DE PEQUEÑA MINERIA

“NAHIMA CÓDIGO 501420”

2016

Mapa 1. Geomorfas identificadas en la Concesión Minera Nahima

(8)

2016

Mapa 2. Susceptibilidad de movimiento de masas

(9)

2016

Mapa 3. Rango de Pendientes determinadas en la concesión minera Nahima

(10)

2016

Mapa 4. Taxonomía de Suelos en la concesión minera

(11)

2016

Mapa 5. Uso y cobertura del suelo

(12)

2016

Mapa 6. Uso Actual del Suelo

(13)

2016

Mapa 7. Áreas de inundación permanente

(14)

2016

B l g . F r e d y N u g r a – C o n s u l t o r A m b i e n t a l C a l i f i c a d o _{Página 14} 7.1.1.6 Calidad del Suelo de la Concesión Minera Nahima

a) Generalidades

Esta sección muestra los resultados de la evaluación de la calidad del suelo mediante el análisis de parámetros como calcio, conductividad eléctrica, hidrocarburos totales de petróleo (TPH), hierro, potencial de hidrogeno (pH) y zinc, presentes en el área de influencia del proyecto minero; los cuales permiten conocer las condiciones actuales en que se encuentra este recurso ambiental. El monitoreo de calidad de suelo fue ejecutado por el laboratorio acreditado DEPROIN S.A., de la ciudad de Guayaquil.

Para la evaluación de la calidad del suelo, el análisis de comparaciones tomo como referencia a lo expuesto en el ANEXO 2 DEL LIBRO VI DEL TEXTO UNIFICADO DE LEGISLACION SECUNDARIA DEL MINISTERIO DEL AMBIENTE: NORMA DE CALIDAD AMBIENTAL DEL RECURSO SUELO Y CRITERIOS DE REMEDIACIÓN PARA SUELOS CONTAMINADOS Tabla 1 Criterio de calidad de Suelo.

b) Estándares Referenciales de Comparación

Los resultados obtenidos fueron comparados referencialmente con los valores establecidos en la Tabla 1. Criterio de Calidad de Suelo, las cuales se muestran en el siguiente cuadro.

Tabla 4. Valores guía referenciales para calidad de suelos

Sustancia Unidades Valor

Parámetros Generales

Conductividad uS/cm 200

pH 6 a 8

Relación de Adsorción de Sodio (Índice SAR) 4*

Parámetros Inorgánicos

Arsénico mg/kg 12

Azufre (elemental) mg/kg 250

Bario mg/kg 200

Boro (soluble en agua caliente) mg/kg 1

Cadmio mg/kg 0.5

Cobalto mg/kg 10

Cobre mg/kg 25

Cromo Total mg/kg 54

Cromo VI mg/kg 0.4

Cianuro mg/kg 0.9

Estaño mg/kg 5

Fluoruros mg/kg 200

Mercurio mg/kg 0.1

Molibdeno mg/kg 5

Níquel mg/kg 19

Plomo mg/kg 19

Selenio mg/kg 1

Vanadio mg/kg 76

Zinc mg/kg 60

Parámetros Orgánicos

Benceno mg/kg 0.03

Clorobenceno mg/kg 0.1

(15)

2016

Sustancia Unidades Valor

Estireno mg/kg 0.1

Tolueno mg/kg 0.1

Xileno mg/kg 0.1

PCBs mg/kg 0.1

Clorinados Alifáticos (cada tipo) mg/kg 0.1

Clorobencenos (cada tipo) mg/kg 0.05

Hexaclorobenceno mg/kg 0.05

hexaclorociclohexano mg/kg 0.01

Fenólicos no clorinados (cada tipo) mg/kg 0.1

Clorofenoles (cada tipo) mg/kg 0.05

Hidrocarburos Totales (TPH) mg/kg <150

Hidrocarburos Aromáticos Policíclicos (HAPs) cada tipo

mg/kg 0.1

Fuente: Acuerdo Ministerial 097A

c) Metodología de Muestreo

En el punto de muestreo se recogió muestras de suelo superficial para realizar el análisis de los parámetros mencionados. La colecta de muestras se realizó mediante calicatas cuya profundidad en promedio fue de 30 cm. Se tomaron muestras y se procedió a realizar una muestra compuesta representativa que fue depositada en envases adecuados para su conservación y refrigeradas mediante cubos de hielo a una temperatura aproximada de 4°C. Para el muestreo en campo, se desarrollaron las siguientes actividades.

 Identificación de los puntos de muestreo (GPS) y registros fotográficos.

 Elaboración de planillas y cadenas de custodia con datos de campo.

 Muestreo de suelo en calicatas de 0 a 30 cm., considerando el área de influencia del proyecto.

 Rotulado de cada muestra de suelos en los frascos respectivos.

 Conservación de las muestras a una temperatura de 4°C hasta el envío a laboratorio.

d) Punto de Muestreo

Se estableció un punto de muestreo para evaluar la calidad del suelo en el área de influencia del Proyecto. En la tabla 5 muestra la ubicación y coordenadas del punto de muestreo.

Tabla 5. Ubicación del muestreo de suelo

Punto de

Muestreo Descripción Fecha

Coordenadas UTM WGS84 Este Norte

SU 011/2016 P1 Sector

Miraflores 16/09/2016 745865 9587161

Elaboración: Equipo Consultor, 2016

e) Evaluación de los Resultados

(16)

2016

Tabla 6. Resultados del Monitoreo de Suelo

PARÁMETROS UNIDAD P1 LIMITES CRITERIO DE RESULTADOS

Calcio mg/kg 297 NE -

Conductividad

electrica uS/cm < 25 200 Cumple

TPHs mg/kg 1005 < 150 No Cumple

Hierro mg/kg 54438 NE -

pH UpH 4,98 6 a 8 No cumple

Zinc mg/kg < 25,0 60 Cumple

NE: No establecido, ND: No determinado

Elaboración: Equipo Consultor, 2016

A continuación se describe brevemente las definiciones de cada parámetro analizado:

La conductividad eléctrica indica la cantidad de sales que existe en el suelo, la calidad de suelo depende de este parámetro ya que en suelos que contengan exceso de sales se inhibe el crecimiento de las plantas. Generalmente se pueden encontrar cationes como Ca++, Mg++, K+ , Na+ y H+ , y aniones como NO3

, SO4 - , Cl- , HCO3– y OH

que determinan la salinidad del suelo. Los suelos que están en un valor menor a 0,98 uS/m se consideran como no salinos, esta característica permite que los microorganismos del suelo no estén afectados y a un valor de 0,8 uS/cm los cultivos pueden crecer (Guía para la evaluación de la calidad y salud del suelo, 1999).

Con relación al pH, este es una medida de acidez o alcalinidad del suelo que afecta la disponibilidad del nutrientes, solubilidad de minerales y a los microorganismos (Guía para la evaluación de la calidad y salud del suelo, 1999).

Los hidrocarburos totales de petróleo(TPHs), son compuestos químicos formados por átomos de carbono e hidrógeno. Estos compuestos se pueden formar por la combustión incompleta de carbón, aceites, madera, entre otros, y se pueden encontrar en compuestos como el petróleo, el carbón, depósitos de alquitrán y productos combustibles (Agudo, 2009).

El Calcio es un elemento relativamente abundante en el ambiente. En suelos de régimen semiárido – a sub húmedo de pH neutro, hay altos niveles de Calcio total. Sin embargo, por estar presente bajo formas químicas de baja solubilidad, la disponibilidad del elemento en la solución del suelo es baja. En suelos desarrollados con regímenes más abundantes de precipitaciones, existe una pérdida de bases por efecto de la lixiviación y de la extracción de los cultivos (Agrytec, 2011).

El hierro es un micronutriente esencial para las plantas. Su dinámica está gobernada por la cantidad y tipo de arcilla y la materia orgánica. Esta última forma compuestos estables con el hierro, generando los denominados quelatos. El pH también es un factor importante para determinar la disponibilidad de los oligoelementos, valores de pH superiores a 7,8 que afectan de manera importante la biodisponibilidad de los cationes metálicos y también del boro. Normalmente el hierro es el micronutriente que se presenta en menor concentración en la solución del suelo, debido al efecto del pH (El Mercurio Campo, 2016).

(17)

2016

f) Conclusiones

Del análisis y evaluación de los resultados obtenidos del punto muestreado en campo, podemos precisar que:

 De los resultados obtenidos se evidencia que las concentraciones de pH reportadas en el punto monitoreado se encuentran ligeramente fuera del rango propuesto por la norma (6,0 – 8,0 unidades de pH), siendo este valor ligeramente acido.

 Las concentraciones de TPH en el punto monitoreado supera los límites máximos permisibles demostrando que se evidencia la presencia de hidrocarburos en el suelo.

 Las concentraciones de calcio y hierro, son elevadas demostrando suelos con alto contenido de nutrientes; sin embargo no existe normativa que regule su concentración, más bien son considerados como nutrientes que son asimilados por la vegetación existente.

 La concentración de zinc en la muestra de suelo presenta niveles inferiores a los valores de criterios de calidad de suelo.

(18)

2016

7.1.2 Hidrología y calidad del agua

El drenaje terrestre de superficie está integrado por todos los conductos por donde circula el agua formando quebradas y ríos dentro de sus cuencas hídricas, siendo la cuenca hídrica la zona de terreno en la que las aguas y los sedimentos drenan hacia un solo punto, constituye una información fundamental para el análisis del entorno, ya que posibilita establecer puntos de control y planificación del medio ambiente.

La red hidrográfica del área donde se encuentra la concesión Nahima, pertenece al Sistema Hidrográfico y Cuenca del Río Santiago, a la Subcuenca del Rio Zamora, y la microcuenca del Rio Ungumiatza tal como se evidencia en el mapa 8.

7.1.2.1 Hidrografía

Quebrada Guanitza.- Esta red hídrica se encuentra inmersa en la concesión minera Nahima, la misma que se origina de las partes altas de la zona formando un arroyo que luego fluyen en sentido del relieve topográfico y de la pendiente del terreno por gravedad, hasta unirse al caudal del rio Ungumiatza, para posteriormente desembocar en el rio Chicaña y luego al torrente del Rio Zamora.

La condición climática extrema, particularmente la precipitación puede resultar en inundaciones y sobresaturación de suelos que ponen en riesgo trabajos logísticos del proyecto, desacelerando las actividades. En el área del proyecto se estiman peligros de inundación debido a que el riesgo de inundaciones por eventos naturales es alto en gran parte de la superficie concesionada.

Fotografía 5. Vista de la Quebrada Guanitza

(19)

ESTUDIO DE IMPACTO AMBIENTAL EX ANTE PARA LA EXPLORACIÓN Y EXPLOTACIÓN SIMULTANEA DEL AREA DE PEQUEÑA MINERIA “NAHIMA

CÓDIGO 501420”

2016

Mapa 8. Sistema hidrográfico de la concesión minera Nahima

(20)

CÓDIGO 501420”

2016

Mapa 9. Red hídrica identificada en la zona de estudio

(21)

2016

B l g . F r e d y N u g r a – C o n s u l t o r A m b i e n t a l C a l i f i c a d o _{Página 21} 7.1.2.2 Calidad del Agua

a) Calidad del Recurso Hídrico

Cada cuerpo de agua posee un patrón individual de características físico-químicas que se determinan mayormente por las condiciones climáticas, geomorfológicas y geoquímicas que prevalecen en la cuenca de drenaje. Esta caracterización puede estimarse mediante un análisis de laboratorio de agua, en diferentes puntos de muestreo. Por lo tanto, el estudio de calidad de agua fue realizado para determinar las condiciones de calidad actuales mediante la comparación de resultados de análisis de laboratorio de muestras colectadas, con los límites máximos establecidos en la Legislación Ambiental Ecuatoriana vigente; se consideraron como valores referenciales los máximos permisibles detallados en la Tabla 2: Criterios de Calidad admisibles para la preservación de la vida acuática y silvestre en aguas dulces, marinas y de estuarios. Acuerdo Ministerial 097A.

b) Metodología

La base para determinar las características actuales del recurso hídrico fue: la evaluación de las condiciones fisiográficas de los sistemas de drenaje presentes en el área de estudio, la identificación de diferentes actividades que podrían modificar las concentraciones de parámetros, las condiciones climatológicas y los resultados analíticos de las muestras colectadas en campo.

La salida de campo para el levantamiento de información se realizó desde el día 15 al 16 de septiembre de 2016. En el área de influencia de la actividad minera como tal se registró la presencia de cuerpos hídricos de agua dulce, por lo que los principales cuerpos hídricos se refieren a la quebrada Guanitza y al rio Ungumiatza. Los puntos de muestreo de agua fueron seleccionados una vez verificadas las condiciones de drenaje del área de estudio.

La ubicación de las muestras de agua se detalla en la tabla No.7 y se presenta en el mapa de puntos de muestreo de agua (Anexo. Mapa de Monitoreo Fisico).

Tabla 7. Ubicación de los puntos de muestreo

ID de la muestra Sitio de Muestreo

Coordenadas WGS 84 Fecha de Muestreo

Este Norte

AG 156/2016 P1 Rio

Ungumiatza 746023 9588385 16/09/2016

AG 156/2016 P2 Quebrada

Guanitza 745865 9587161 16/09/2016

Fuente: Salida de campo, Septiembre 2016

El análisis de los parámetros de calidad de agua, permitió determinar las condiciones de calidad actuales de la Quebrada Guanitza y del rio Ungumiatza mediante la comparación de resultados de análisis de laboratorio de muestras colectadas, con los límites máximos establecidos en la Legislación Ambiental Ecuatoriana vigente, específicamente, los criterios de calidad admisibles para la preservación de la flora y fauna en aguas dulces, frías o cálidas, y en aguas marinas y de estuario; se consideran como valores referenciales los máximos permisibles establecidos en la Tabla 2, Anexo 1, Libro VI, TULAS, Acuerdo Ministerial 097A.

(22)

2016

Tabla 8. Criterios de Calidad Admisibles para la Preservación de la Vida Acuática y Silvestre en Aguas Dulces, Marinas y de Estuarios

PARÁMETRO EXPRESADOS COMO UNIDAD

CRITERIO DE CALIDAD Agua Dulce Agua Marina y

de Estuario

Aluminio(1) Al mg/l 0,1 1,5

Amoniaco Total(2) NH3 mg/l - 0, 4

Arsénico As mg/l 0,05 0,05

Bario Ba mg/l 1,0 1,0

Berilio Be mg/l 0,1 1,5

Bifenilos Policlorados Concentración de PCBs totales

μg/l 1,0 1,0

Boro B mg/l 0,75 5,0

Cadmio Cd mg/l 0,001 0,005

Cianuros CN_ mg/l 0,01 0,01

Cinc Zn mg/l 0,03 0,015

Cloro residual total Cl2 mg/l 0,01 0,01

Clorofenoles(3) mg/l 0,05 0,05

Cobalto Co mg/l 0,2 0,2

Cobre Cu mg/l 0,005 0,005

Cromo total Cr mg/l 0,032 0,05

Estaño Sn mg/l 2,00

Fenoles monohídricos Expresado como fenoles mg/l 0,001 0,001 Aceites y grasas Sustancias solubles en

hexano

mg/l 0,3 0,3

Hidrocarburos Totales de Petróleo

TPH mg/l 0,5 0,5

Hierro Fe mg/l 0,3 0,3

Manganeso Mn mg/l 0, 1 0, 1

Materia flotante de origen antrópico

visible Ausencia Ausencia

Mercurio Hg mg/l 0,0002 0,0001

Níquel Ni mg/l 0,025 0,1

Oxígeno Disuelto OD % de saturación > 80 > 60

Piretroides Concentración de piretroides totales

mg/l 0,05 0,05

Plaguicidas

organoclorados totales

Organoclorados totales μg/l 10,0 10,0

Plaguicidas

organofosforados totales

Organofosforados totales μg/l 10,0 10,0

Plata Ag mg/l 0,01 0,005

Plomo Pb mg/l 0,001 0,001

Potencial de Hidrógeno pH unidades de pH

6,5 – 9 6,5 – 9,5

Selenio Se mg/l 0,001 0,001

Tensoactivos Sustancias activas al azul de metileno

mg/l 0,5 0,5

Nitritos NO2 _ mg/l 0,2

Nitratos NO3 _ mg/l 13 200

DQO DQO mg/l 40 -

DBO5 DBO5 mg/l 20 -

Sólidos Suspendidos Totales

SST mg/l max incremento de

10% de la condición natural

-

Fuente: Acuerdo Ministerial 097A , Anexo1.

c) Selección de los Parámetros

(23)

2016

Los parámetros analizados fueron seleccionados acorde a los criterios establecidos en el mismo acuerdo. En general, los parámetros seleccionados fueron agrupados de la siguiente manera:

 Variables generales: pH, temperatura, conductividad, turbiedad, color, dureza total.

 Sólidos: totales, suspendidos y disueltos.

 Nutrientes: bicarbonatos, nitratos, nitritos, sulfatos.

 Otras variables inorgánicas: Cloruros (Cl-), aceites y grasas

 Microbiológica: Coliformes totales y fecales.

d) Metodología

Procedimientos Preliminares

En primera instancia, se prepararon los equipos, cantidad y tipo de frascos necesarios en función de los sitios de muestreo previamente seleccionados, y de los parámetros que se previó analizar. Las mediciones in-situ de los parámetros generales como pH, conductividad y temperatura fue realizado por personal de DEPROINSA. Los envases que sirvieron para la recolección de muestras fueron traídos por el mismo laboratorio analítico encargado (DEPROINSA), el mismo que es el responsable de la limpieza adecuada de los envases y del envío de los preservantes, debiendo demostrar previo al envío hacia el campo, que estos se encuentren libres de contaminación o trazas de elementos.

Procedimiento de Campo

Durante la fase de campo se realizó un recorrido del área de estudio a fin de identificar posibles cuerpos hídricos de agua que pudieran ser muestreados. Los principales cuerpos hídricos lo constituyen la quebrada Guanitza y el rio Ungumiatza, para el análisis se recolectó una muestra de agua en las dos fuentes hidricas. Para el muestreo se consideró el uso de recipientes preparados por el laboratorio DEPROINSA, así como guantes de nitrilo para impedir la contaminación.

Preservación de la Muestra

Para evitar las alteraciones ocasionadas por procesos bioquímicos, físicos y químicos en la concentración de los parámetros de las muestras a analizar, durante el tiempo que transcurre entre su colecta y la medición en el laboratorio, deben respetarse las medidas para la preservación de las muestras mediante la adición de reactivos químicos y conservación en frío. Con ello, se asegura la validez de las determinaciones a efectuarse.

Transporte de Muestras

Los frascos son empacados cuidadosamente con protectores que evitan la ruptura de los mismos, y son introducidos en una caja térmica para su conservación a una temperatura de 4 °C, previo traslado al laboratorio analítico. Además, para cada uno de los sitios de monitoreo se mantuvo un registro de campo en el que se anotaron las condiciones climáticas durante el muestreo; las características físicas de los cursos de agua y características de evaluación visual de las muestras tomadas. Se realizó una recolección de los datos en el respectivo registro de campo.

Procedimientos de Laboratorio

(24)

2016

B l g . F r e d y N u g r a – C o n s u l t o r A m b i e n t a l C a l i f i c a d o _{Página 24} Metodología del Estudio de Calidad de Aguas

Se efectuó, en primera instancia, la revisión de los informes de laboratorio con el objeto de identificar las anomalías o errores existentes, que pueden indicar eventos inesperados o errores de trascripción de datos, entre otros. Cada informe de laboratorio vino acompañado por un documento de identificación de puntos de monitoreo, con lo que se verificó la validez de los sitios de muestreo, coordenadas del sitio, número de muestras de agua, número de muestras de control tomadas.

Los resultados fueron analizados siguiendo la metodología y criterios detallados a continuación:

 Comparación de los resultados correspondientes a los monitoreos de agua, con los valores máximos permisibles establecidos en las Tablas 2 del Acuerdo Ministerial 097A (Anexo 2.Resultados del laboratorio).

 Análisis e interpretación de resultados de los puntos críticos en los que se observa un incumplimiento de la norma ecuatoriana.

Sitios de Muestreo

La selección de los puntos de muestreo cumple con criterios técnicos básicos tales como la obtención de datos representativos del área de estudio. Se eligieron dos puntos de muestreo de aguas con su localización y sus respectivos monitoreos, los mismos que se presentan en la Tabla No.7

El mapa de ubicación de los puntos de muestreo de aguas se presenta en los anexos.

Análisis de Resultados

En esta sección se presentan los resultados de los análisis de laboratorio realizados para las muestras de agua indicadas anteriormente. Dichos análisis incluyeron la comparación de los resultados con los límites establecidos en la Legislación Ambiental Ecuatoriana vigente, considerando las limitaciones existentes en la misma.

El Informe de los análisis físico - químicos de aguas, son presentados en el Anexo 2 Soporte de Línea Base. En la Tabla 9 se presentan los valores de los parámetros analizados durante la campaña de campo, con respecto a la los límites permisibles especificados en la Tabla 2 TULSMA, Libro VI, Acuerdo Ministerial 097A, Anexo 1.

Tabla 9. Resultados de los Análisis Físico-Químicos de Aguas Superficial – Rio Ungumiatza

PARÁMETROS UNIDAD P1

Ungumiatza

P2

Guanitza LIMITES

CRITERIO DE RESULTADOS

Aceites y grasas mg/L 23,26 148,40 0,3 No Cumple

Bicarbonatos mg/L CaCO3 52 48 - NE

Cloruros mg/L <10 <10 - NE

Coliformes Fecales NMP

NMP/100

mL 2 x 10

3

2 x 102 - NE

Coliformes Totales NMP

NMP/100

mL 4 x 10

4

1,5 x 103 - NE

Color Real 1:20 UNID Pt Co 5 2 - NE

Conductividad

eléctrica µS/cm 105,7 100,1 - NE

Dureza Total mg/L 39.2 26,0 - NE

Nitrato como

Nitrógeno mg/L 4,8 <1,18 13 Cumple

Nitrito como

Nitrógeno mg/L 0,005 0,006 0,2 Cumple

Sólidos Disueltos

(25)

2016

B l g . F r e d y N u g r a – C o n s u l t o r A m b i e n t a l C a l i f i c a d o _{Página 25} Sólidos Suspendidos

(SST)

mg/L 692,20 <34

max incremento de

10% de la condición natural

No cumple

Sólidos Totales (ST) mg/L 703 106 - NE

Sulfatos mg/L <10 <10 - NE

Temperatura °C 26,1 23,5 - NE

Turbidez NTU >900 16,30 - NE

NE: No establecido

Elaboración: Equipo Consultor, 2016.

Conclusiones

 Como se puede observar la concentración de aceites y grasas sobrepasa los límites máximos para la preservación de flora y fauna en los dos puntos monitoreados, el mismo que estaría relacionada a las descargas directas de aguas residuales a las fuentes hidricas, los mismos que podrían estar determinadas a la presencia de viviendas cercanas a los cauces.

(26)

2016

7.1.3 Clima

7.1.3.1 Tipo de Clima

El tipo de clima identificado en la concesión minera es Tropical Megatermico Húmedo. Este se caracteriza por presentar precipitaciones anuales superiores a los 2000 mm y pueden llegar hasta 5000 mm, la mayor parte en una sola estación lluviosa. El promedio de las temperaturas varía según la altura entre 15 y 24°C. La humedad relativa se establece alrededor del 90 %.

7.1.3.2 Meteorología

La información meteorológica utilizada para este análisis fue tomada de los datos de la Estación Meteorológica Yantzaza por estar ubicada lo más cercano a la concesión. Los periodos analizados corresponden a los años 2007, 2008, 2010 y 2011. Cabe considerar que se revisó los anuarios meteorológicos del INAMHI comprendidos hasta los 10 años como solicita los Términos de Referencia para Estudios de Impacto de Pequeña Minería, y se determinó que algunos años no se dispone de información de esta estación, razón por la cual han sido tomados los periodos mencionados para el análisis correspondiente.

a. Temperatura

Los valores de temperatura media mensual, muestran una no muy marcada variación estacional, con valores máximos en los meses de noviembre y diciembre y valores mínimos en los meses de abril, junio y julio.

La diferencia entre valores máximos y mínimos de la temperatura media, no sobrepasa los 4 ºC. (Ver tabla 10). Se analiza la información disponible en la Estación Yantzaza, pues es la única que presenta datos más o menos completos del comportamiento de la temperatura a nivel local.

La temperatura media mensual en Yantzaza es 23.8°C, la temperatura máxima alcanza los 29.12 °C y la mínima 18.49 °C. En la Ilustración No. 1, se observa que los meses de junio – agosto – septiembre la temperatura baja 2 – 3 °C, respecto a la temperatura de los otros meses.

Tabla 10. Promedio mensual de temperatura – Estación Yantzaza Ene. Feb. Mar. Abr. May. Jun. Jul. Ago. Sep. Oct. Nov. Dic.

24,07 23,43 23,73 23,02 23,98 23,19 23,15 23,43 23,50 24,23 25,05 24,91

Fuente: INAMHI Anuarios 2007 - 2011

(27)

2016

Ilustración 1. Variación de la temperatura media mensual

Ilustración 2. Promedios mensuales de temperaturas: Máxima – Media y Mínima

La temperatura media interanual, de igual forma permanece relativamente constante, con leves variaciones entre años (de 21 a 24 ºC).

b. Precipitación

La precipitación en la Cuenca del Río Zamora tiene una distribución variable. La precipitación anual varía entre 1000 y 3000mm en varias áreas.

El cantón Yantzaza, se caracteriza por presentar precipitaciones durante todo el año con valores de < 2500 mm anuales. El periodo de mayor precipitación se ubica en los meses de marzo a julio, en donde se concentra el 48% de la precipitación anual.

22,00 22,50 23,00 23,50 24,00 24,50 25,00 25,50 24,07 23,43 23,73 23,02 23,98

23,19 23,15 23,43 23,50 24,23

25,05 24,91

Variación Media Mensual de Temperatura

0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0

ENE FEB MAR ABR MAY JUN JUL AGO SEP OCT NOV DIC

Te m p e ra tu ra M e n su al ( °C)

(28)

2016

De acuerdo a los datos de la Estación Yantzaza (2007 – 2011), la precipitación zonal supera los 2.000mm/año y entre los 100 y 240 mm/mes; como se observa en la ilustración No. 3, el mes de abril es el de mayores precipitaciones con un promedio de 249 mm; mientras que el mes menos lluvioso es agosto, con 108 mm de lluvia.

Tabla 11. Promedio mensual de precipitación – Estación Yantzaza Mes Ene. Feb. Mar. Abr. May. Jun. Jul. Ago. Sep. Oct. Nov. Dic. Mm 155,05 177 178,37 249,23 227,40 201,20 201,10 107,98 173,08 173,30 145,90 164,33

Ilustración 3. Variación media mensual de la precipitación

c. Humedad Relativa

La humedad relativa es un parámetro que determina el grado de saturación de la atmósfera. Está definida por la relación de la tensión de vapor actual y la tensión de vapor saturante a una determinada temperatura, expresado en porcentaje.

Los valores de humedad relativa en el área (en base a los datos de la Estación Yantzaza) se presentan en la siguiente tabla:

Tabla 12. Promedio mensual de humedad relativa – Estación Yantzaza Enero Febrero Marzo Abril Mayo Junio Julio Agosto Sep. Octubre Nov. Dic.

87,25 87,25 87,67 89,50 87,75 89,25 88 86,25 87 82,50 80,25 82

Elaboración: Equipo Consultor, 2016. 0,0

50,0 100,0 150,0 200,0 250,0

155,1

177,0 178,4 249,2

227,4

201,2 201,1

108,0

173,1 173,3 145,9

(29)

2016

Ilustración 4. Variación media mensual de Humedad relativa

De acuerdo a los valores obtenidos, se concluye que el área se caracteriza por tener una humedad media durante todo el año, entre 80 % y 90 %. Como es lógico, los meses más secos presentan menor humedad relativa ambiental.

d. Evaporación

Los valores de transpiración van en relación inversa con la temperatura y la precipitación; según los datos obtenidos, los valores de evaporación oscilan entre 66 y 113 mm de vapor de agua mensual. Ver Ilustración Nº 5.

Tabla 13. Promedio mensual de evaporación – Estación Yantzaza Enero Febrero Marzo Abril Mayo Junio Julio Agosto Sep. Oct. Nov. Dic.

103,73 94,68 107,13 104,55 93,03 80,35 85,80 100,40 101,35 106,90 118,15 113,15

Ilustración 5. Variación de evaporación media mensual.

Elaboración: Equipo Consultor, 2016. 74,00 76,00 78,00 80,00 82,00 84,00 86,00 88,00 90,00

87,25 87,25 87,67 89,50

87,75 89,25

88,00

86,25 87,00

82,50 80,25

82,00

Variación media mensual Humedad Relativa

0,00 20,00 40,00 60,00 80,00 100,00 120,00 _103,73 94,68

107,13 104,55 93,03

80,35 85,80

100,40 101,35 106,90 118,15

(30)

2016

Los meses de mayor evaporación van de octubre a diciembre mientras que los de menor evaporación son junio, julio y agosto.

e. Soleamiento

Según las condiciones climáticas del Cantón Yantzaza presentan y que han sido corroboradas en el Atlas Solar del Ecuador, se ubica en condiciones de exposición solar de media a baja, con mayores exposición solar en los meses de septiembre a noviembre, mientras que los meses restantes son de muy baja exposición (POT Cantón Yantzaza).

f. Nubosidad

La nubosidad en la estación Yantzaza presenta una leve diferencia, el promedio medio mensual es de 6 a 7 octas, notándose claramente que los meses de enero a agosto el promedio es similar. En noviembre se presenta el valor más bajo de nubosidad, característica de las regiones climáticas Húmedo Subtropical (H St) y Muy Húmedo Subtropical (M H).

Tabla 14. Promedio mensual de nubosidad – Estación Yantzaza

Enero Febrero Marzo Abril Mayo Junio Julio Agosto Sep. Oct. Nov. Dic.

7 7 7 7 7 7 7 7 6,8 6,5 6,3 6,8

Ilustración 6. Variación de nubosidad media mensual

g. Velocidad y Dirección del Viento

La velocidad y dirección del viento influye en los valores de humedad, temperatura y precipitación. La información disponible sobre este parámetro, se obtuvo de la estación Yantzaza. El promedio de velocidad del viento mensual en la zona es de 0.68 km/h., la dirección de los vientos es más hacia el Noreste con velocidades de 0,5 a 1 m/s, en todo el cantón Yantzaza.

5,8 6,0 6,2 6,4 6,6 6,8 7,0

7,0 7,0 7,0 7,0 7,0 7,0 7,0 7,0

6,8

6,5

(31)

2016

Tabla 15. Promedio mensual de velocidad del viento – Estación Yantzaza Enero Febrero Marzo Abril Mayo Junio Julio Agosto Sep. Oct. Nov. Dic.

0,58 0,68 0,67 0,65 0,55 0,50 0,60 0,68 0,68 0,88 0,90 0,85

Ilustración 7. Variación de velocidad media del viento

h. Índice de Confort Climático

El confort climático en el Cantón Yantzaza es poco aceptable, por tener una temperatura mayor a los 20ºC. Y una humedad relativa alta, cuya resultante es un índice de confort climático que sobrepasa los estándares aceptables.

i. Isoyetas

El mayor uso del método de las Isoyetas, es el cálculo de precipitaciones medias de una zona geográfica, a partir de las precipitaciones medias de las estaciones respectivas, lo cual le otorga una consistencia temporal, factible de ser proyectada; en el presente caso de estudio el valor corrobora con el análisis de precipitaciones realizado con los periodos de 2007 a 2011.

Mapa Nº 10. Isoyetas para la concesión minera Nahima.

j. Isotermas

En el mapa de Isotermas, se muestra que la concesión minera a más de una amplia zona de cobertura, registra valores de temperaturas entre 20 y 22ºC. (Mapa Nº 11. Isotermas para el área minera Nahima).

0,00 0,10 0,20 0,30 0,40 0,50 0,60 0,70 0,80 0,90

0,58

0,68 0,67 _0,65 0,55

0,50 0,60

0,68 0,68

(32)

CÓDIGO 501420”

2016

Mapa 10. Rango de Isoyetas identificadas en el área de estudio

(33)

CÓDIGO 501420”

2016

Mapa 11. Rango de Isotermas identificadas en el área de estudio

(34)

2016

7.1.4 Ruido

El ruido es definido como un sonido no deseado en el ambiente. Es de importancia la determinación de los niveles de presión sonora en el área de influencia del proyecto, para determinar su incidencia en el entorno. De acuerdo a la legislación ambiental vigente, los niveles de presión sonora equivalente (NPSeq) expresados en decibeles, no podrán exceder los valores que presenta la siguiente tabla:

Tabla 16. Niveles Máximos de Emisión de Ruido (LKeq) para Fuentes Fijas de Ruido

NIVELES MÁXIMOS DE EMISIÓN DE RUIDO PARA FFR

Uso de suelo

LKeq (dB)

Periodo Diurno Periodo Nocturno 07:01 hasta 21:00 horas 21:01 hasta 07:00 horas

Residencial (R1) 55 45

Equipamiento de Servicios Sociales (EQ1) 55 45

Equipamiento de Servicios Públicos (EQ2) 60 50

Comercial (CM) 60 50

Agrícola Residencial (AR) 65 45

Industrial (ID1/ID2) 65 55

Industrial (ID3/ID4) 70 65

Uso Múltiple

Cuando existan usos de suelo múltiple o combinados se utilizará el LKeq más bajo de cualquiera de los usos de suelo que componen la combinación. Ejemplo: Uso de suelo: Residencial + ID2 LKeq para

este caso = Diurno 55 dB y Nocturno 45dB. Protección Ecológica (PE)

Recursos Naturales (RN)

La determinación del LKeq para estos casos se lo llevara a cabo de acuerdo al procedimiento descrito en el Anexo 4.

El ruido es un factor ambiental que será alterado por diversas acciones y actividades del proyecto, en todas sus fases de exploración, explotación y abandono. Para la explotación se utilizará maquinaria, equipos y volquetas que se emplearán en las actividades de extracción y transporte de minerales. Todos estos factores incrementarán los niveles de ruido existentes en el área de influencia de la actividad. Principalmente serán afectados los trabajadores de la concesión minera y los habitantes de la comunidad Miraflores considerando que esta localidad esta inmerso en la concesión minera.

Para establecer una caracterización acústica ambiental en el área de influencia del proyecto, se realizaron mediciones en el sector Miraflores.

a) Condiciones de Operación

Las condiciones ambientales en el día de monitoreo estuvieron entre los 33.2ºC de temperatura y un 57.3% para la humedad relativa, el monitoreo se realizó el día 15 de septiembre de 2016. Se contempló mediciones de ruido en un punto durante 02:30 minutos continuos durante el día, el cual se ubicó de la siguiente manera:

Tabla 17. Puntos de Muestreo Presión Sonora (ruido)

Este Norte

R1 Sector

Miraflores 745865 9587161 15/09/2016

(35)

2016

b) Equipo Utilizado

El equipo utilizado fue un sonómetro modelo SC-30 integrador promediador Tipo 1 según las normas internacionales IEC 60651:79/A1:93/A2:00 y IEC 60804:00 y sus correspondientes comunitarias EN 60651:94/A1:97/A2:01 y EN 60804:01. El SC-30 también es un analizador de espectro en tiempo real por bandas de octava, cubriendo el margen frecuencial de 22 Hz a 22.5 KHz con filtros de octavas Tipo 1 según IEC 61260:1995/A1:01. El SC-30 puede funcionar como sonómetro o como analizador de espectro.

Tabla 18. Especificaciones de los equipos empleados en Presión Sonora (ruido)

SONOMETRO CALIBRADOR TERMOHIGRÓMETRO

Marca: Cesva Cesva Tailor

Modelo: SC-30 CB-5 1523

Serie: T215079 031794 -

Tripode: TR-40 - -

Antivientos: PVM-05 - -

Procedencia: España España -

Calibrado: 30/06/2015 25/05/2016 25/05/2016

Vigencia: 30/06/2017 25/05/2017 25/05/2017

Fuente: Informe del laboratorio DEPROINSA, 2016.

c) Procedimientos y Normas Utilizadas

Para hacer la medición de ruido ambiental se utilizó el procedimiento específico DP.PEE.MAS.5.4.01, cumpliendo la norma Española UNE-ISO 1996-2 título Acústica, Descripción, medición y evaluación de ruido ambiental en el Registro Oficial 387, publicado el 4 de Noviembre del 2015, Anexo 5, Ruido Ambiente para Fuentes Fijas y Móviles.

d) Resultados

Los resultados obtenidos son expuestos en la siguiente tabla:

Tabla 19. Resultados del Monitoreo de Nivel de Presión Sonora

Punto

LA eq,tp Ruido Total dB(A)

LA eq,rp Ruido Residual dB(A) LKeq Corregido dB(A)

LAmin del ruido total dB(A) LAmax del ruido total dB(A) Incertidu mbre dB(A) Límite Permisible dB(A) (b) Ubicación del punto

R1 46,7 47,8 46,7 46,0 48,0 ± 1,5 65 Miraflores

Fuente: Informe del laboratorio DEPROINSA, 2016.

e) Conclusiones

El nivel de ruido en el punto monitoreado es inferior al límite permisible para el uso de suelo “Agrícola Residencial (AR)” que es de 65 dB(A) para el horario diurno.

El ruido es generado por la fauna del lugar, ráfagas de vientos que mueven las ramas de los árboles.

(36)

2016

7.1.5 Calidad de Aire

7.1.5.1 Material Particulado

Las emisiones de material particulado durante la etapa de ejecución del proyecto, serán de carácter temporal, no peligrosas y de impacto local limitado. Para el proyecto en estudio se identifican tres fuentes principales de emisiones:

 Tránsito de volquetas desde y hacia los frentes de trabajo: por la emisión de contaminantes por efecto de la combustión en el motor y polvo que se levanta cuando el volquete circula por el predio.

 Construcción de infraestructura (Campamento): involucra acciones que se realizan en forma manual, como el movimiento de carretillas, obras de hormigón, etc.

 Movimientos de tierra: donde se utilizan exclusivamente maquinaria pesada, como acciones de remoción de cobertura vegetal, construcción de taludes, terrazas y zanjas para drenar las aguas lluvias.

El material particulado está constituido por partículas sólidas y/o líquidas, con excepción del agua no combinada, presente en la atmósfera en condiciones normales.

Se designa como PM 2,5 al material particulado cuyo diámetro aerodinámico es menor a 2,5 micrones, y PM 10 al material particulado de diámetro aerodinámico menor a 10 micrones.

Se realizó el monitoreo ambiental del material particulado PM 2,5 y PM 10, dando cumplimiento con la Norma de Calidad de Aire Ambiente o Nivel de Inmisión Libro IV Anexo 4. Esta norma técnica es dictada bajo el amparo de la Ley de Gestión Ambiental, donde se establecen los métodos y procedimientos para la determinación de los contaminantes en el aire ambiente.

a) Procedimiento

Este monitoreo fue ejecutado por el Laboratorio DEPROINSA. Durante un periodo de 1 hora continua, correspondiente al día 15 de septiembre de 2016. Las Condiciones Ambientales del día de estudio fueron: Temperatura: 26.7ºC.

Los resultados del monitoreo de calidad de aire ambiente se compararon con los límites establecidos en el Anexo 4 del Acuerdo Ministerial 097A y; con la finalidad de comprobar el cumplimiento de los límites máximos permitidos y ayudándonos a determinar todas las normas de la calidad del aire.

Tabla 20. Concentraciones de contaminantes comunes que definen los niveles de alerta, de alarma y de emergencia en la calidad del aire. CONTAMINANTE Y PERIODO DE

TIEMPO ALERTA ALARMA EMERGENCIA Monóxido de Carbono

Concentración promedio en ocho horas (μg/m3) 15000 30000 40000

Ozono

Concentración promedio en ocho horas (μg/m3) 200 400 600

Dióxido de Nitrógeno

Concentración promedio en una hora (μg/m3) 1000 2000 3000

Dióxido de Azufre

Concentración promedio en veinticuatro horas

(μg/m3) 200 1000 1800

Material particulado PM 10

(37)

2016

Material Particulado PM 2,5

Concentración en veinticuatro horas (μg/m3) 150 250 350

Tabla 21. Puntos de Muestreo Material Particulado

Este Norte

M1 Sector

Miraflores 745865 9587161 15/09/2016

Fuente: Salida de campo, Septiembre 2016 Elaboración: Equipo Consultor

La determinación de material Particulado se realizó según el procedimiento específico DP.PEE.MAS.5.04.06 y DP.PEE.MAS.5.04.23 cumpliendo con el método EPA 40 CFR apartado 50 apéndice J, M, L (Reference method for the determination of fine particulate matter as PM2.5 y PM10 in the Atmosphere).

b) Equipo Utilizado

Tabla 22. Especificaciones del equipo empleado para medir material particulado

Medidor de Partículas

Marca: BGI, Inc.

Modelo: PQ200

Serie: 1773

Calibrado: 10/08/2016 Vigencia: 10/08/2017

c) Marco Legal

Dado que los espacios son abiertos se aplica la Norma de Calidad del Aire Ambiente Norma Ecuatoriana del Acuerdo Ministerial 097-A, Anexo 4, publicado el 30 de Julio del 2015.

Material Particulado PM 10.

El PM 10 es capaz de ingresar al sistema respiratorio, causando daños en la salud humana, por lo que el promedio aritmético de la concentración de PM10 de todos las muestras en un año no deberá exceder de cincuenta microgramos por metro cubico (50µg/m3). La concentración máxima de 24 horas, de todas las muestras colectada, no deberá exceder cien microgramos por metro cúbico (100 µg/m3), valor que no podrá ser excedido más de dos (2) veces en un año.

Material Particulado PM 2.5
