Caracterización geológica estructural de la formación San Cayetano de la Hoya de Loja

1

p7-/kue/LYc&I, ₍ CI4 (ya-/cL'iO

UNIVERSIDAD TÉCNICA PARTICULAR DE LOJA

La

'

U y ve-rídu4' CcttóUcct'

del Loja'

ESCUELA DE INGENIERÍA EN

GEOLOGÍA Y MINAS

"CARACTERIZACIÓN GEOLÓGICA

ESTRUCTURAL DE LA FORMACIÓN SAN

CAYETANO DE LA HOYA DE LOJA"

TESIS DE GRADO PREVIA A LA OBTENCIÓN DEL TITULO DE INGENIERO EN GEOLOGÍA Y MINAS

AUTORES:

H4214 JMi$eO

DIRECTOR:

14i . Jl41 £(444 H4(z,46.

Ingeniero

José Guartán Medina.

DOCENTE DE LA ESCUELA DE GEOLOGÍA Y MINAS

DE LA UNIVERSIDAD TÉCNICA PARTICULAR DE LOJA

CERTIFICA:

Haber dirigido y revisado minuciosamente el presente trabajo de

investigación, realizado por los señores Emilio Mora Jaramillo y

Leonardo Macas Rodríguez, previo a la obtención del título de

Ingenieros en Geología y Minas. La cual reúne la suficiente

validez técnica y profundidad investigativa, por lo cual autorizo su

presentación ante el Honorable Consejo de Escuela para los fines

consiguientes.

Loja, noviembre del 2006

ca r terLzacÁóv. eoLóg a-stri.tckitraL de La 111

Forwac,í6&.i. Sav cajetai.to de La btDda de LOJR

Lawanlo As ¡ Emilio Mor2

AUTORÍA

Las ideas, investigaciones, cálculos, resultados,

conclusiones del presente trabajo son de única

responsabilidad de los autores.

L nardo Macas Rodríguez.

cara&terzací6v 4eoLóg a-strc€.traL de La _iv Fori.tací6s.t Sa&. aetao de La F-I-oja de Loja

ktmardo Ms & Emilio Mwa

CESIÓN DE DERECHOS

Nosotros, Leonardo Fabián Macas Rodríguez y Luís Emilio Mora Jaramillo,

declaramos conocer y aceptar la disposición del articulo 67 del Estatuto

Orgánico de la Universidad Técnica Particular de Loja, que en su parte

pertinente dice textualmente:

"Forma parte del patrimonio de la Universidad la propiedad intelectual de

investigaciones, trabajos científicos o técnicos o tesis de grado que realicen a

través o con el apoyo financiero, académico o institucional (operativo) de la

Universidad"

Aceptando lo anterior firmamos:

Le ardo Macas Rodríguez.

car€erzacLó 4eoLó ole LastrwtLra t. Foracíó .Savt CajetUvo ole La toda &1e Loja

Leon2nIo Macas & Em/lo Mo,a

DEDICATORIA

El presente trabajo esta dedicado con mucha gratitud y amor

a mi esposa Lorena, a mis hijos Maña Lorena, Luis Fernando y Diego

Nicolás, quienes han motivado en mí el esfuerzo y sacrificio necesario para

la culminación del mismo.

De la misma manera lo dedico a mis padres y hermanos, así como a demás

familiares y amigos.

Luís Emilio.

DEDI&ITORM

Dedicado en especial a mis padres y hermanos, quienes con su apoyo y esfuerzo

contribuyeron para hacer posible la culminación de esta carrera universitaria.

A mi abuelita Angelina en el cielo,

A mi esposa, y a mis hijos: Diego Leonardo y Daniela Alejandra.

cara&ter'uzací.óv eoL6gL&a-strutraL de La _vi

Forvitac6Ik. san cajetaso de La Hoja de Loja

Leonado Macas & Emilio Mora

AGRADECIMIENTO

Expresamos nuestro sincero agradecimiento a las autoridades

de la Universidad, a través del Director de la Escuela de

Ingeniería en Geología y Minas, (ng. John Soto Luzuriaga, al

Director y técnicos de la UCG por su apoyo para la ejecución

del presente trabajo investigativo. De igual manera al Ing. José

Guartán Medina, Director de Tesis, quien con su colaboración

supo guiamos acertadamente en la realización de la tesis.

A todos nuestros amigos y compañeros quienes de una u otra

forma nos prestaron su ayuda desinteresada, coadyuvaron de

una manera significativa en la ejecución y culminación del

presente trabajo de investigación.

CarterLzací6vt 4eoL6g -strvctraLde La _vii Forfrl.tacíói't san Cetaiw ce La ole Laja

Leowdo Maa ¡Emilio Mo,a

ÍNDICE

Certificación II

Autoría III

Cesión de derechos iv

Dedicatoria y

Agradecimiento vi

Indice vi'

Resumen ix

Introducción x

Objetivos xi

CAPITULO 1

1. CARACTERISTICAS FISICO-GEOGRÁFICAS DE LA ZONA

1.1 Ubicación 12

1.2 Acceso 12

1.3 Clima y vegetación 13

1.4 Relieve e Hidrografía 14

1.5 Metodología de trabajo 15

1.6 Geología Regional 17

CAPITULO II

2. FOTOGEOLOGÍA 21

2.1 Drenajes 21

2. 1.1 Patrones básicos de drenaje 21

2.2 Evaluación de resultados 25

CAPITULO III

3. GEOLOGÍA 26

3.1 Geología Local 26

3. 1.1 Geomorfología 26

3.1.1.1 Gran paisaje 27

a. Formas estructurales 27

b. Formas degradacionales 32

c. Formas fluviales 32

3.1.2 Estratigrafía 34

3.1.2.1 Formación San Cayetano 34

a. Miembro Arenisca Inferior 35

ca rac.terza6s. 4eoLóg a-strt.ctwraL de La Vm ForP&ací.ów San cajetav.o de La f-toa de Loja

Leonardo Mai2J & Emilio Mora

c. Miembro Arenisca Superior 43

d. Depósitos Coluviales 48

e. Terrazas Aluviales 49

3.2 Geología Estructural 50

3.3 Caracterización del macizo rocoso 57

3.3.1 Descripción de diaclasas 58

3.3.2 Clasificación geomecánica 59

3.3.3 Evaluación de resultados 59

CAPITULO IV

4. MOVIMIENTOS EN MASA

4.1 Clasificación de los movimientos en masa y zonas inestables 68

4.2 Caracterización de los movimientos 69

4.3 Localización de los movimientos considerados 71

4.4 Mecanismos de Degradación 75

4.4.1 Meteorización 75

4.5.2 Erosión 75

CAPITULO V

S. TRABAJOS DE LABORATORIO

5.1 Muestreo 77

5.2 Ensayos de suelos 78

5.3 Ensayos de rocas 81

5.4 Petrografía 82

5.5 Mineralogía 82

5.6 Evaluación de resultados 84

CAPITULO VI

6. SUSCEPTIBILIDAD

6.1 Factores condicionantes 90

6.2 Metodología para determinar el índice de susceptibilidad

a movimientos y derrumbes 94

6.3 Zonificación de peligro de movimientos en masa 100 6.4 Análisis de la susceptibilidad a deslizamientos y derrumbes 104

CONCLUSIONES

RECOMENDACIONES

BIBLIOGRAFIA

aara&terzací.6v, 4eoLóg strwtttraL ole La _jx

Foraeíb&.tsavL caeta&.o ole La f-t-oa de Loja

Leonan/o loas & fm/lo Mo,

RESUMEN

El presente trabajo investigativo desarrollado en la parte centro oriental de la Cuenca de Loja, evalúa las características presentes en el macizo rocoso de la Formación San Cayetano, para lo cual se ha desarrollado el marco geológico que requiere una investigación.

En el mapa topográfico digitalizado del sector, se realizo el mapeo de campo a detalle, donde se considero y evaluó las principales características de todas las litologías de los tres Miembros que pertenecen a la Formación San Cayetano de edad terciaria. A mas del estudio de campo se analizo las fotografías áreas del sector, y se correlaciono con lo que se aprecia en campo, para llegar a obtener el mapa geológico estructural a escala 1: 5000.

Dentro del contexto geológico; se realizó el mapeo del macizo rocoso en afloramientos, en los cuales se determinó las discontinuidades (diaclasas) y se tomo sus características tales como orientación, espaciamiento, apertura, rugosidad, persistencia y meteorización. Se realizó ensayos de laboratorio para evaluar las propiedades físico- mecánicas de suelos y rocas, resultados que sumados a los parámetros obtenidos anteriormente nos permiten evaluar y dar un índice de calidad del macizo rocoso a través de la clasificación geomecánica.

En el capitulo IV se realiza el inventario y caracterización de los deslizamientos presentes en el área de estudio, lo cual nos permitió zonificar las unidades de terreno que muestran una actividad de deslizamientos y que tienen un gran potencial de inestabilidad.

C..a raeterzacós 4eoLóg&a-str.tctcraL de La

x

Leonardo #2c ¡ En,iffo Mofa

INTRODUCCIÓN

Los procesos y fenómenos geológicos se manifiestan a lo largo y ancho del planeta, La hoya de Loja no es la excepción, particularmente el sector donde se asienta la Formación San Cayetano, asediado por problemas geológicos estructurales característicos de la zona con predominio de secuencias litológicas con contenidos de ardua, lignito y carbón en cuanto a minerales.

En general La formación San Cayetano y la hoya de Loja son de origen sedimentario y debido a las condiciones de la Cuenca se prestan para la formación de depósitos de arcilla limos con ciertas alteraciones, producto de la hipergénesis y sedimento-génesis de rocas primarias. Trabajos y obras realizadas han sufrido las secuelas por desequilibrios de la naturaleza con efectos destructores.

Es básico también la utilización y elaboración de los fundamentos técnicos desde el punto de vista geológico geotécnico, con miras a permitir la acción ingenieril del hombre, para obras que se realicen a futuro no se vean afectadas por falta de un diagnostico técnico previo, acerca del aprovechamiento del terreno y establecer una normativa adecuada en el uso del mismo.

ca raoterzac.L6pt%eotóg a-strw*ttraL &1e La _xl

F0rwacL6v 'saw Caetato ole La I-t-o.ja ate Loja

Leonardo Maa, & Emilio Mora

OBJETIVOS

General:

Caracterizar la Formación San Cayetano de la hoya de Loja a través de

un estudio geológico estructural a detalle, a fin de que permita conocer. las

condiciones actuales del territorio para futuras planificaciones urbanas.

Específicos:

.

Cayetano de la Hoya de Loja.

. Determinar las propiedades Físico-Mecánicas de las rocas y suelos en la

Formación San Cayetano.

. Obtener un índice numérico de calidad del macizo rocoso de la

Formación San Cayetano.

. Clasificar e inventariar los movimientos en masa existentes en el sector

de estudio.

. Realizar una zonificación de peligros a movimientos en masa a través de

ea ra terLzaeLóv 4eoLógí.&a-strw*LraL de La ₁₂ Forvi&a&Ló& Sav Cajeta&' .o de La de Loja

Leonardo Macas 8 Emilio Mora

CAPITULO 1

1. CARACTERÍSTICAS FÍSICO-GEOGRÁFICAS DE LA ZONA

1.1

UBICACIÓN

El área de investigación se encuentra ubicada en la región sur del

Ecuador, en la sierra Austral, en la provincia de Loja, cantón Loja, en los

rangos de coordenadas UTM de 700000 a 702500 E y 9557500 a 9561500 N,

ocupando específicamente la parte centro-oriental de la cuenca de Loja, cuya

área comprende 914 hectáreas (Fig. 1),

Geográficamente la zona de estudio limita al norte con el río Jipíro y

quebrada Volcán, al sur con la quebrada Minas y la ciudadela Zamora Huayco,

al este con el cerro Yanacocha y al Oeste con el río Zamora.

1.2 ACCESO

El acceso hacia la ciudad de Loja se lo puede realizar a través de la

carretera Panamericana que conduce desde Quito hacia Cuenca y Loja, o

también a través de la carretera, Guayaquil, La Avanzada, Loja; todas de

primer orden, o también se lo puede realizar por avión hasta el aeropuerto

MIM AREA DEL PROYECTO

PROVINCIA DE ZAMORA PROVINCIA DE

EL ORO

P.A 0*1* B**s**

a rit,*

MAPA DE UBICACION DEL AREA DEL PROYECTO CON RESPECTO AL CANTON LOJA Y PROVINCIA

Y4.

AZUAY

eoL6 -estrcctrc1L ole Lc 13

Forn,Lac,¿bvt Sa etw ole Lc ole Lojc

Leonaiv(o Micas 1 Emilio Mora

Al área misma de la investigación se lo puede efectuar desde el centro

de Ja ciudad de Loja por diversas calles urbanas, vías lastradas y sobre todo

por la vía principal a Zamora a través de una carretera de primer orden.

EL ORO

ZAMORA PERO _CNINCNIPE

aL WE

Fin. 1. Mapa de Ubicación del proyecto

1.3 CLIMA Y VEGETACIÓN

El clima de la ciudad de Loja se ubica en el área del clima templado

Andino, puesto que se asienta en la cuenca alta del Zamora, influenciado por el

clima tipo amazónico y los vientos alisios. Las mesetas y pequeños valles se

encuentran sobre los 2000 m.s.n.m. el clima es similar al resto de la serranía

aaru&terzuc6& ceoLó &u-strwc1vrut te tu ₁₄ Foriucó& .Suv ae tu I-ou de Loju

Leo,,ardo Macai ¡ Emilio Mora

De acuerdo a datos climáticos1, se desprende que las lluvias al interior de la cuenca, se incrementan desde los sectores orientales con precipitaciones entre

los 800 a 1200 mm de lluvia anual (promedio anual).

La vegetación en el sector de estudio se encuentra básicamente

representada por dos tipos que son característicos de acuerdo a la ubicación

en la que se encuentran: el uno como bosque de montaña baja, que esta

constituido por diversas colinas en los que se encuentran plantaciones de aliso,

pino, eucalipto; de igual forma se observa vegetación silvestre típica de la zona

como chamana y chilca y diversos pastizales. El otro tipo de vegetación baja

ubicado en valles y llanuras se encuentran principalmente cultivos de

hortalizas, cereales, frutales y árboles ornamentales, etc. y el área urbana de la

ciudad de Loja.

14 RELIEVE E HIDROGRAFÍA

En la zona de estudio generalmente encontramos cotas desde 2100 a

2290 m.s.n.m., presenta tres zonas definidas por las pendientes que las

componen como; una zona central baja, cuyo relieve es plano con pendientes

entre 40 a 80, la segunda zona de premontaña que rodea a la zona

anteriormente descrita, que comprende los limites sedimentarios presentes en

el área de estudio, caracterizada por las pendientes suaves en el sentido de

1 _{MAPA de isoyetas de la cuenca de Loja, elaborado por el Centro Integrado de Geomática Ambiental CINFA}

aara&terzac.i6i't ole LaoLÓSa-&stru&tvraL ₁₅ F:orn&aúbw S an aajeta&..o Me La FftM,ja Me, Loja

Leowdo Mac2s & Enw4, Mwa

depositación, formando abruptas caídas o desfiladeros, y una tercera zona de

montaña que comprende las cotas mas altas y constituye las estribaciones de

la cordillera.

La hidrografía presente en la zona de estudio se caracteriza porque en

su parte central esta drenada por el río Zamora en los límites urbanos de la

ciudad, sus aguas fluyen hacia el norte por la parte central de la hoya, para

formar parte de las aguas del río Amazonas.

En general la red hidrográfica presente en el área de estudio se

caracteriza por ser dendrítica con un sistema de drenaje secundario constituido

por las quebradas: Jipíro, Yanacocha, San Cayetano, Minas y otras de menor

trascendencia.

15 METODOLOGíA DE TRABAJO

Para lograr el objetivo propuesto, el desarrollo del estudio se lo ha

dividido en dos partes: trabajo de oficina y de campo:

15.1 Oficina

El trabajo de gabinete es el más importante, puesto que desde aquí se

Crterz&6it %eot6g a-strwtt,reL de Lc

₁₆

Lona,do Macai ¡ Emilio Mo,a

desarrollarse para concluir en un trabajo satisfactorio. El proceso metodológico

a seguirse a nivel de gabinete es el

siguiente--

_{Recopilación de información secundaria de estudios similares}

existentes.

- Digitalización de los planos obtenidos en el Municipio de Loja, que

comprenden el área de proyecto, para obtener el mapa topográfico

a escala 1.5000 de la zona de estudio.

-

Fotointerpretación de la zona de estudio, como base para la

descripción y levantamiento geológico.

-

Interpretación de los resultados obtenidos en la caracterización

geológica - estructural.

-

Interpretación de los resultados obtenidos de la caracterización de

las diaclasas y determinación del índice de calidad de la roca.

-

Elaboración de los mapas proyectados con ayuda de los sistemas

de información Geográfica (SIG).

-

Conclusiones y recomendaciones.

-

Informe final.

1.5.2 Campo.

cz rerzó&t oL6a-strvc.tra 1 de

17

Leowdo Macas & Emilio Mola

-

Reconocimiento del área de estudio.

-

Levantamiento geológico a detalle del área de estudio.

-

Ubicación y caracterización de afloramientos en base a formato de

estudio.

-

Caracterización de las diaclasas en base a formato de estudio

respectivo.

-

Ubicación de los puntos de muestreo mediante GPS.

-

Localización mediante GPS y caracterización de movimientos en

masa en el formato de estudio.

1.6 GEOLOGIA REGIONAL

La cuenca de Loja se deposita en el basamento que constituyen rocas

metamórficas (cuarcitas, filitas esquistos, pizarras), sobre las que yacen

discordantemente rocas de origen sedimentario (arcillas, areniscas, limolitas,

lutitas y conglomerados) y volcano-sedimentario las mismas que aparecen en

forma restringida en la parte NW de la cuenca.

1.6.1 EstratigrafÍa de la Cuenca de Loja (Terciario)

ca raoterLzacó.t oLÓOastrwtraL de La ₁₈ For4ac6v. SaK Caetao de La I-toa de Loja

Leonardo Macas & E,miio Mora

La

Unidad Chigüínda

de Loja; comprende cuarcitas, filitas, esquistos y pizarras, se desconoce su

espesor pero se supone que es de varios kilómetros, aflora en la parte

occidental de la cuenca y en la parte oriental en la vía Loja-Zamora.

Sobre estas rocas metamórficas yace la

Formación Trigal

Medio); que consiste de arcillas, lutitas, areniscas de grano grueso con láminas

finas de conglomerados y capas menores de limolitas. La potencia varía de 50

a 150 m. Se deposita concordantemente la

Formación la Banda

Medio Tardío) constituida por intervalos de calizas blancas las cuales contienen

moluscos y ostracodos; escasas láminas finas de lutitas carbonatadas, capas

de cherts (sílices) y areniscas amarillas de grano fino, tiene un espesor

aproximado de 10 m a 20 m..

La Formación Belén

que descansa concordantemente sobre la Formación La Banda, se caracteriza

por gruesas capas de areniscas de color marrón granuladas que contienen

lentes de conglomerados de clastos de rocas metamórficas, horizontalmente

estratificados, se estima un espesor de 300 m.

La

Formación San Cayetano

Barrio San Cayetano en la parte centro-oriental de la ciudad de Loja, y esta

presente en su mayor parte al este del Río Zamora. La Formación esta dividida

en tres miembros con límites transicionales:

Miembro Arenisca Inferior.-

algunas pequeñas capas de conglomerado y lutitas; dentro de las lutitas hay

ca ra&terza&óv. %eoLóga-strv&tvraL &1e La ₁₉

Forw.a&'6v. .sa Cajta&o ole La f-oa cte Loja

Linio M, EflMko #ola

Miembro Medio Limolitas. -

blanco, abundantes capas de diatomita y algunos piroclástos horizontales. Hay

también algunas hojas y bastantes gasterópodos impresos entre superficies

estratificadas y esqueletos enteros de peces que están preservados en estas

laminaciones.

Miembro Arenisca Superior.-

marrón y lutitas.

Debido al fuerte plegamiento la estimación del espesor de esta

formación es difícil, pero su potencia total puede llegar a 800 m. Descansa

discordantemente en la Unidad metamórfica Chiguinda en el lado este de la

cuenca.

La

Formación Quilollaco

intercalaciones de arenisca. Los conglomerados están compuestos por clastos

redondeados de rocas metamórficas; también hay intervalos menores de

arenisca que son ínterestratificadas. Su espesor varía entre 600 m al sur de la

cuenca, 100 m en la parte central y 500 m en la parte este de la cuenca.

La

Formación Salapa

metamórfico que bordea la cuenca, contiene líticos y tobas ricas en vidrio. Las

tobas son fuertemente alteradas también a veces completamente

transformadas a caolinita y no se observan estructuras primarias, se estima

c-a ra&erza&'L6 4eoLÓ -&srLtraL de La ₂₀ ora6v savi, cajeta.o de La f--oda de Loja

Lernardo Maai ¡ Emyko Mor2

Sección de la cuenca miocénica de Loja Hungerbuhler, 1997

OESTE ESTE

23+1-O 8 iii: Fm. Salapa

Fm. Quillollaco \\\\\ // \ Fm. Belén a Fin.La Banda 11.1+1-12 o l000m BOOm MO. Arenisca superor 600m o Mb. Limohta o _400m (e re

Eu-MD. Arenisca infeñor '- 200m Fin. Trigal

Fm. Loma Blanca

36.2+1-6.8

/ ' Metamórfico

(Paleo-MesozoIc)

- - Lineas de correlación ~codos de aguas

M

claras

Edad en Ma. por _{volcánicos ácidos} calizas

13,8+/-1.2 _{trazas de fisión El] a intermedios ES Rocas metamórficas} sedimentos de diatomilas Ostracodos ' _{L.i abanico aluvial}

- foraminiferos capas de carta5n

estuannos _{[l]J sedimentos lacustres}

Fig. 2. Columna Estratigráfica de la Cuenca de Loja2.

GarUcterzU&í.ó ceoLóg& -str ctvraL &e La

21

Leonan/o Macas & Emilio Mora

CAPITULO II

2. FOTOGEOLOGÍA

El estudio de fotointerpretación se lo realizó con fotografías aéreas del

año 1984 a escala 1:30000 de códigos: 19602, 19603 y 19604, esto con la

finalidad de efectuar una interpretación preliminar de la geología,

geomorfología, estructuras geológicas y drenajes, con su respectiva

comprobación de campo, de lo cual se detalla a continuación:

2.1 DRENAJES

2.1.1

Patrones básicos de drenaje

El reconocimiento del tipo de drenaje es el elemento de mayor

importancia en la interpretación fotogeológica, ya que el drenaje depende,

especialmente, de las características litológicas, estructurales y climáticas de la

zona.

Para indicar las direcciones relativas del flujo de las corrientes que

constituyen un sistema de avenamiento o drenaje se utilizarán los términos

consecuente, subsecuente, resecuente, obsecuente.

Cara&terLzac.ó.t %eoLóg&a-&strvtuxaL ole, La

22

orac.ó sa Ca.jetavo de La H-oa Áe Loja

Leonardo MaGs ¡ Enwk, Mora

comienzo del desarrollo de una corriente, es importante enfatizar que es la

topografía y no los aspectos estructurales que intervienen en el origen del

drenaje.

El drenaje

es el cual ha desarrollado un curso ajustado a

lo largo de una línea o zona de menor resistencia, donde podría erosionar con

mínima dificultad y máximo efecto. La comprensión de drenajes subsecuentes

frecuentemente es muy importante en fotogeología, especialmente para el

reconocimiento del rumbo de las capas.

Lobeck3 (1939) definió un drenaje

como aquellos que fluyen

hacia abajo del buzamiento de las formaciones en la misma dirección como el

drenaje consecuente. Pero el drenaje resecuente se ha desarrollado mas

tardíamente y en un nivel mas bajo sobre una superficie denudada.

Lobeck también definió un drenaje

como aquellos que

fluyen en una dirección opuesta al buzamiento de las capas y opuesta al curso

consecuente original de la región.

Bajo este contexto; se realizó la restitución de toda la red hídrica que se

observa en el área del proyecto, el análisis de ello nos permitió discernir sobre

3 zonas hídricas importantes, estas son:

VAN ZUIDAM RA., "Aereal Photo-Interpretation in Terrain Analysis and Geomorphologic Mapping". Pnnted Smith

aaracr'zac6 .i. ole La%eoL6g a-Estvw.ci.traL ₂₃ Fovwac'óvi .sa- Gajetav..o ole La Ftoja ole Loja

Let'fl2rdo Mw ¡ E,rí/io Mo13

La primera zona corresponde al valle consecuente del río Jipíro que

mantiene un buen caudal en la mayor parte del año, el cauce es de forma

meándrica y divagante, propia de valles relativamente maduros. Los afluentes

mapeados son de tipo dendrítico, la dirección relativa de estas corrientes son

de tipo subsecuente con avenamiento inferior paralelo cuyas corrientes fluyen

de forma obsecuente y resecuente. En general este drenaje es propio de rocas

permeables y de grano grueso como areniscas y conglomerados que tienen

generalmente un drenaje más espaciado y rocas uniformemente resistentes.

Foto 1 Extracto de la fotografía aérea 19603 muestra una parte de la cuenca del río Jipiro.

La segunda zona corresponde a la microcuenca de la quebrada San

Cayetano, este valle formado es de tipo consecuente, el curso principal corre

de forma sinuosa y se forma en una valle de fondo plano, generalmente con

poca agua en su mayor parte del año, por eso se ve disminuido la erosión

lateral y vertical, y no muestra las misma características que la cuenca anterior.

Los afluentes forman un drenaje de tipo dendrítico la dirección relativa de estas

corrientes son de tipo subsecuente y el avenamiento inferior paralelo cuyas

erterízccL6& c(e La 24

e€ttÜ de Lc Hv ae Lj&

LeOdMfllO Mac2s ¡ Emilio Moa

t .

-4

3

Foto 2: Extracto de la fotografia aérea 19603 muestra una parte de la cuenca de la Qb. San Cayetano

La tercera zona corresponde a la microcuenca de la quebrada Minas,

cuyo cauce mantiene un caudal casi homogéneo en todo el año, muestra

mayor erosión lateral en sus márgenes, los tributarios muestran un drenaje

sub-dendrítico, pero el avenamiento inferior muestra un drenaje de tipo

pinnado, propio de materiales de textura fina, materiales fácilmente

erosionables y geoformas subparalelas. Aquí el drenaje evidencia una mayor

erosión de las laderas y por lo tanto mayor aporte de sedimentos a la cuenca.

• /

carat erzaoó&i. eoL ó a-Estrw&t.traL ce La ₂₅ forw acóvi. San Gaetav.,o Me la f-toja de Loja

Leonardo Macas Ç Emilió Mo,a

2.2 EVALUACIÓN DE RESULTADOS

•. La red hídrica en el área del proyecto forma valles consecuentes como la

del río Jipíro, Quebrada San Cayetano y la Quebrada Minas, casi todas

con excepción del segundo, mantienen un buen caudal en la mayor parte

del año.

•:• Los afluentes son de tipo dendrítico y subdendrítico, la dirección relativa

de estas corrientes son de tipo subsecuente, cuyas corrientes fluyen de

forma obsecuente y resecuente.

•• Estos tipos de drenajes son propios en materiales de textura fina y

earater'zacL6&& 4eoL6g&a-strw.&traL ce La ₂₆ Forw.acó&& san Ca 1jetav...o &1e La FP-oja ale Loja

Leowito Macas gÇ Envio f2

CAPITULO III

3. GEOLOGÍA

3.1 GEOLOGÍA LOCAL

3.1.1 GEOMORFOLOGÍA

La geomorfología del área del proyecto es el resultado de un programa

de mapeo a través de fotografías aéreas del año 1984 a escala 1:30000

producidas por el IGM, para el proyecto Ciudad de Loja.

Las características principales de la zona de estudio son las siguientes:

-

Región:

de los Andes.

-

Gran Paisaje: O

que han modelado y originado estas formas. En el área de estudio estos

grandes paisajes son:

- Formas Estructurales

- Formas Degradacionales, y

- Formas Fluviales

caraoterza&ó&.t oL6ga-strutwxa1 de La ₂₇ Forv'.&ac'óv .Sai.t aajetavo ole La Ffoja ce (_oja

Leo,ardo hi & Emilio Ab,

-

Paisajes:

-

- Relieves colmados, altos, medios y bajos

- Cuerpos coluviales

- Valles Aluviales

A continuación se detallan cada una de estas geoformas según su

origen y morfología.

3.1.1.1 GRAN PAISAJE

a) Formas Estructurales

Describiendo el Gran Paisaje, analizamos que en general toda la región

adquiere formas irregulares con numerosos ramales de dirección preferencial

noroeste-sureste, con fallas regionales muy pronunciadas resultando una

morfología completamente diferente, en donde el clima, y el fuerte tectonismo

han afectado profundamente el paisaje morfológico.

Este sistema estructural se encuentra afectado por procesos

fluvio-erosionables debido a que la zona se encuentra influenciada por las

condiciones climáticas de régimen oriental.

curuterza&íó&. . ceoLógLca-Estrv&tuxut de tu ₂₈ Jor&uc6& su. Cuetu&io de tu Vf0ma de Loju

Leon2rdO Macas 4 Em,/o Mora

proyecto, muestra sus propias características. Topográficamente forma parte

de diversas ramificaciones montañosas, presentando un relieve muy

accidentado con diversos escarpes y picos muy pronunciados rocosos

localmente de difícil acceso. Las pendientes dominantes son mayores al 55%, y

geológicamente, en las parte altas predominan las rocas metamórficas de las

Unidad Chigüinda y una parte de la Formación Quillollaco y en las partes

medias a bajas las rocas sedimentarias de la cuenca de Loja.

Los paisajes derivados del Gran Paisaje muestran las siguientes

particularidades:

-

Relieves colmados

Relieves de cimas agudas a planas generalmente y presentan

desniveles relativos que no superan los 500 m de altura. Desarrollado

mayormente en conglomerados, limolitas y arcillolitas. Estos relieves han sido

clasificados según su desnivel relativo en:

Relieves colimados altos en

Son relieves que ocupan la parte oriental del área del proyecto, Forman

terrenos con cimas redondeadas a sub-redondeadas (ver foto 4), los

subpaisajes muestras las siguientes particularidades:

Cu y terzací6 eoLó -strwtvraL & La

29

Forvt&u&'6v. .Sa.t Gcli.Jetav.o ole La I-o-ja Ole Loja

Leonardo Maa ¡ Em14ii Mo,j

dominantes 26-55%, forman cimas agudas prominentes. El drenaje

generalmente es de tipo dendrítico con avenamiento inferior paralelo. Los

procesos erosivos son erosión en surcos y cárcavas severa.

Escarpes:

subvertícales producidos por erosión diferencial. Forman

cimas agudas y las pendientes son mayores al 75%. El drenaje en esta

superficie es de tipo paralelo y generalmente estas superficies son denudadas.

Superficies de Cuesta,

o cuestas estructurales, forman superficies de

forma recta con pendientes inclinadas a moderadamente escarpadas, limitadas

por escarpes en su zona opuesta al buzamiento de las capas. Los procesos

erosivos son erosión en surcos y cárcavas severa a moderada localmente.

e016 -estrctvrc1 ce L 30 Forc6v.. .Stt ei.o &1e La Ftotja ce Loja

Leonardo Macas & Emilio Mora

Relieve colimado medio en la Formación San Cayetano.

Relieves con desniveles relativos de 80 a 200m de altura, formados en

los tres miembros de la Formación (ver foto 5). Los subpaisajes interpretados

son:

Laderas: de forma recta a ligeramente cóncavas forman cimas agudas a

sub-redondeadas, con pendientes dominantes de forma inclinada a

moderadamente escarpadas 16 al 25% y 26 al 55%. El drenaje se muestra de

tipo dendrítico a subdendrítico. La erosión es de tipo laminar suave a surcos

severa. En el Miembro inferior (microconglomerados) son ocupadas por zonas

urbanas.

Escarpes: producidos por erosión diferencial con materiales lutíticos.

Forman cimas agudas con pendientes mayores al 75%. El drenaje en esta

superficie es de tipo paralelo denso. Existe presencia de viviendas

(micro-conglomerados del Miembro Inferior).

Superficies de Cuesta: forman superficies de forma recta con

pendientes inclinadas a moderadamente escarpadas, limitadas por escarpes en

su zona opuesta al buzamiento de las capas. Los procesos erosivos son

erosión en surcos severa.

Superficies de Mesa: se localizan en el Miembro inferior de la

Formación, forman un relieve tabular con cimas planas a ligeramente inclinadas

con pendientes dominantes del 5 al 15%. Existe presencia de urbanizaciones.

a ra &terLzací.óv. %eoLó í4a-EstrttI.traL ce La ₃₁

Forwa6v sav aetao de La -toda Me Loja

Leota,* Mw ¡ Eák ÁY2

la Formación, de forma convexa y relieve suave, con pendientes dominantes

M 6 al 15%, existen áreas urbanas.

Relieve co finado bajo en la Formación San Cayetano.

Forman relieves bajos con desniveles relativos de hasta 80m de altura

(ver foto 6). Los subpaisajes como las laderas y escarpes mantienen las

mismas características de los relieves colmados altos y medios de la

cu racteríza&íói. otó -strt.tc.tttrct &4e tt ₃₂

Forn,tar,¿bv. S cat.jeta&&o ole La t-i-oa ole Loja

Leonardo Maas ¡ Emilo Aba

• ..- il.s - 4,,.---

-3; • . •.

-,. 1

• .•.. ..'.

.•-- —-

-Foto 6. Relieve colmado bajo en la Formación San Cayetano.

b) Formas Degradacionales

Son aquellas formas producidas por alteración general de la superficie

terrestre debida a procesos de denudación. Los paisajes encontrados son:

Coluviales:

coluviales cubiertos con flujos de escombros provenientes de las laderas que lo

rodean, la pendiente generalmente es suave a escarpada. Estas geoformas

forman relieves colmados bajos.

c) Formas Fluviales

Garterzac.Ló&'. 4eoLó &a-Estr twxal Me La 33 Forvvac'Óvt. sao, Gat taito Me La f-t-oja de Loja

Leona!do Macas & Emilio Mora

donde fluyen corrientes fluviales. El Paisaje derivado de este Gran Paisaje

tenemos:

Valles aluviales en sedimentos cuaternarios

En esta zona se encuentra asentada la mayor parte del sector urbano de

la Ciudad de Loja con pendientes muy suaves que van de 3 1 a 60, ocupa el

10% del área de estudio, el relieve es relativamente plano, el principal

subpaisaje esta representado por:

Terrazas aluviales,

no sobrepasa los 2100 m.s.n.m., forma un relieve suave de forma recta. La

vegetación herbácea, cultivos y zonas urbanas predominan en esta unidad. Los

procesos activos son erosión lateral del río y constituye una zona de

acumulación de sedimentos generalmente ricos en materia orgánica. La

litología esta constituida por boleos, grava, arena y limos.

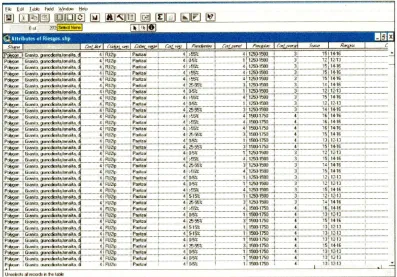

Con la interpretación geomorfológica del área de estudio y con la ayuda

de los Sistemas de Información Geográfica (SIG) se genero el mapa

geomorfológico; en el cual se zonifica los diferentes tipos de geomorfología

aarccerz'6v ceoL6 a-EstrvctvrL de La ₃₄

Forac6it scut e etano de La de Loja

Leonardo Macas Emilio Mora

3.1.2 ESTRATIGRAFÍA

Los terrenos sedimentarios de la zona de estudio están conformados por

sedimentos detríticos continentales de edad terciaria influidos por acción

tectónica, cuyo basamento son rocas metamórficas de la Unidad Chigüinda, y

cuyo contacto en la parte más baja es el aluvial depositado en el centro de la

cuenca y en su parte más elevada son los conglomerados de la Formación

Quillollaco.

3.1.2.1 ESTRATIGRAFÍA DE LA FORMACIÓN SAN CAYETANO

La Formación San Cayetano

(Mioceno Medio a Tardío)

mayor parte al este del Río Zamora, descansa discordantemente en la Unidad

Metamórfica Chigüinda y es sobre-yacida por la Formación Quillollaco.

La Formación San Cayetano es dividida en tres Miembros con contactos

transicionales: Miembro Arenisca inferior, Miembro Medio Limolitas y el

Miembro Arenisca Superior5.

A continuación se describen las características litológicas existentes en

los tres Miembros que conforman la Formación San Cayetano y que se

pudieron observar y evaluar mediante el mapeo geológico.

rterzacLóv %eoLó ca-strw.ctLtraL ale La ₃₅

ortacóvt sa aaeta.to ole La t-toda ole Loja

Leoiaido Macas ¡ Emiko Ab,i

a) Miembro Arenisca Inferior

(Mioceno Medio)

Aflora en la parte baja de la cuenca de Loja, esta en contacto con las

terrazas aluviales depositadas en el centro de la cuenca y el desarrollo

estratigráfico en este sector esta dominado por facies de abanicos aluviales.

Empezando en el sector centro-oriental; tomando como base el ingreso

al Barrio San Cayetano a unos 200 m de la Iglesia del Valle

se puede identificar este Miembro en el cual litologicamente encontramos una

alternancia de conglomerados; cuyos clastos son redondeados e imbricados,

varían de

a 8 cm. de diámetro constituidos por cuarzo y esquistos en una

matriz arcillo-arenosa cuya disposición presenta una evolución grano y estrato

creciente

-- _:

o16-estrtctvrcL Me la 36

Forvt,tC1cí.6v .Svt Me Lc Hoda Me LojC

Leonardo Macas ¡ Emilio Mora

A medida que se asciende en la estratigrafía se encuentran capas

ínterestratificadas de areniscas color marrón de potencia de 1 a 2 m entre los

bancos de conglomerados y arcillollitas (Afloramiento 14). Esta serie de litología

se las observa además en las inmediaciones de la UTPL, U y Televisión, el

Churo y en la Urbanización Atamer

(foto 8).

Foto 8. Bloque de arenisca color marrón sobre arcillolita color crema

En las inmediaciones de la Ciudadela Zamora; los bancos de

conglomerados (Afloramiento 13) se presentan separados por estratos de

arcillolitas de coloración plomo-azuladas de consistencia dura que determina

un ambiente lacustre, cuya potencia varía de 2 a 3 m, la arenisca color marrón

se encuentra i nterestratifi cada entre estas litologías en una posición inclinada,

caraoterzacókt %eoLó &a-EstrtwtvraL ole La ₃₇

f:OYVKUC,¿bvu .sa. Cajetav.o Me La F-foa ole Loja

Leoninlo Macis ¡Enño /1tw

El Miembro Arenisca Inferior según la columna estratigráfica,

básicamente esta formado por conglomerados; con capas inter-estratificadas

de arcillolita y arenisca de color marrón que afloran desde la base del Miembro,

cuyos afloramientos cubren generalmente la parte baja de la Hoya de Loja.

Localmente la sucesión de los conglomerados, se presentan a escala

decamétrica y están compuestos por fragmentos redondeados de rocas

metamórficas (cuarcitas y filitas) de hasta 10 cm. de diámetro, en una matriz

areno-arcillosa, las areniscas son de grano fino con estratificación inclinada. En

la parte superior se observa cambios en la disposición estructural y

estratigráfica; el grado de areniscas y arcillolitas va disminuyendo, aumentando

los niveles de limolitas sobreyaciendo a los conglomerados, así como se

advierte otro tipo diferente de ambiente de depósito (ver columna estratigráfica

aara&terzac6i.t %eoLóga-strvcvraL tk La ₃₈ ForÓi& .SUi. e La VtOda ale Loja

Leonan/o ?kw & Emiko Mo

b) Miembro Medio Limolitas

(Mioceno Medio)

La base del Miembro Medio esta remarcada litologicamente por bancos

en escalas métricas de limolitas de color crema, yaciendo sobre estas estratos

de lutitas plegadas de color marrón, gris y blancas, en estas aparecen capas

ínterestratificadas de limolitas, diatomitas y arcillolita de color gris.

En el Barrio San Cayetano (Afloramiento 6), los bancos de limolitas se

alternan con capas de arcillolita masiva de color marrón y gris con potencias

entre 0,20 a 1,20 m, con un azimut de buzamiento de 800 y un buzamiento de

250

NE (foto 10).

F.

Foto 10. Capas de limolitas con intercalaciones de arcillolitas (San Cayetano).

aarerzacó. %eoL6 a-strwtraL Me La ₃₉ Forit&ac,óit .Sav. Gae€a&o ae La l-foja &e Loja

Leo.ardo Macas ¡ E,mko Mora

vía a Yanacocha (Afloramiento 10), en donde es considerable la presencia de

dos intercalaciones (12m - 3m. de espesor) de flujos de detrítos; compuestos

predominantemente por fragmentos angulosos de material mal clasificado de

rocas metamórficas como filitas, cuarcitas, las cuales se presentan

cementadas por arenas, gravas y guijarros

(foto 11).

Le - . - -

_-

_{- .- --- :}

• -

. •- - * . .--- - - - -

UTNI -7'

.-Foto 11. Flujo de detritos

En la parte central del afloramiento las capas de lutitas se presentan

volcadas y fuertemente plegadas, y se observa oxidaciones en las partes de

contacto con las diatomitas y los limos, se observan capas de arcillolíta gris de

hasta 20 cm. de potencia en el contacto con los bloques de flujos.

aara&terzacó %oL6 cu-strwc,ttruL ole LL ₄₀ Forw.ac.'ói& sav. Caeta&o Me La t-toa ole Loja

Leowilo Ma Em,h Moia

bloques de flujos se la observa igualmente en dos tramos de la vía a Zamora;

el primer tramo se localiza en el Km. 2 (Afloramiento 12), donde el plegamiento

de las capas es mayor y los estratos de lulitas se presentan volcados

(foto

12),

UTM 700968 - 9559401).

Foto 12. Lutitas plegadas - Flujo de detritos.

En el Km. 4 de la vía a Zamora; se observa un afloramiento situado en el

corte de carretera (Afloramiento 15), litológicamente se observa estratos de

lutitas silicificadas de color crema con pequeñas intercalaciones de diatomitas

de 20 a 50 cm. de potencia, capas de arcillolíta de color gris de 0.50 a 1 m de

potencia y pequeñas capas de limolitas

(Foto 13),

ca ruter'za&ó&.i. ole La 41

Foyn,taclbw .Sa& aaetavto de La F-f-oja de Loja

Leonardo Macas ¿ Emilio Mora

estratificadas.

' ;

- '

• _N - • - . • •

» . . - _--:... •

-4.

: •»•

•.. ,

-Foto 13. Lutitas con intercalaciones de diatomitas y arcillolíta.

La secuencia de las lutitas cubre el nivel medio de la sucesión

estratigráfica de este Miembro y se extiende en el centro y la parte sur-oriental

de la zona de estudio, en estos sectores generalmente se observan lutitas de

color marrón y gris laminadas de 1 a 5 cm. de espesor; las mismas presentan

araerzíó&.. ole L016 ga-Estrotr41 ₄₂ f

:

Leofianlo Macas & Emio Mora

/ --. V

--V

.;

Ck-

--Foto 14. Estratos de diatomita.

En la parte sur-oriental de la zona de estudio el Miembro Medio, aflora

en las inmediaciones de la Escuela La Salle y en las Urbanizaciones el Tejar,

Los Falques y Rodríguez Witt. En este sector (coordenadas UTM 700640 E

-9557786 N), el Miembro Medio esta en contacto con el aluvial del rió Zamora, y

la secuencia de las lutitas se la observa en el corte de la Av. Marañón en el

barrio los Faiques, litológicamente se observa lutitas de color marrón y gris de

consistencia dura con intercalaciones de arcillolita gris de 50 cm. de potencia,

con un azimut de buzamiento de 3400 y un buzamiento de 570. En el techo de

la secuencia estratigráfica del Miembro Medio (vía a Zamora), la frecuencia de

lutitas va disminuyendo, y se observa un cambio de litología y estructura, lo

cual advierte el cambio de medio sedimentario y el contacto con el Miembro

curaterzóit ceoLó -str&tvruL &e ₄₃ Forii&Uc.'óv, .Sclit de L e Loj1

Leowdo Ibas Ç ERÚO Mofa

c) Miembro Arenisca Superior

(Mioceno Medio a Superior)

El Miembro Arenisca Superior esta formado por conglomerados, que

constituyen bancos cuya potencia varía de 5 a 20 m, incluye además

intercalaciones de arcillolita color gris azulado, areniscas de color marrón y

pequeñas laminaciones de lutitas con carbón.

Este Miembro cubre la mayor parte de la Formación San Cayetano, y en

la parte norte de la zona de estudio, aflora en el barrio Jipíro Alto, por este

sector en las coordenadas UTM 700800 - 9561350, en el límite del contacto

con el Miembro Medio, se observa estratos de arcillolita gris de 0.50 a 2

metros de potencia en los bloques de conglomerado

(foto 15).

1.

Na

- .

So-*

aartrzac6&'toL6gcastrttraL Me La ₄₄ Foracó.t .Sai.t Catjetuo de La Foja de Loja

Leonardo Macas Emilio Mora

En la base estratigráfica según la columna estratigráfica; se distinguen

bancos de arcillolita gris localmente plegadas, intercaladas con estratos de

lutitas, limolitas y areniscas de grano fino (Afloramiento 4).

Los bloques de conglomerados, localmente tienen una potencia de 10

metros, los clastos son subredondeados a redondeados de rocas metamórficas

de 1 a 20 cm. de diámetro con una matriz areno-arcillosa, con pequeñas

intercalaciones de arenisca color marrón en capas desde 10 a 20 cm. de

potencia.

En el nivel medio de la secuencia litológica (vía a Zamora) según la

columna estratigráfica de este miembro, se observa intercalaciones de arcilla

en los bancos de conglomerados (Afloramiento 4), cuyos clastos varían entre 1 a

15 cm. de diámetro de evolución grano y estrato decrecientes, que determinan

posiblemente a facies tipo llanuras de inundación. Y se observa la presencia de

capas ínter-estratificas de arenisca de 20 a 50 cm. de espesor, las arcillolitas

presentan una coloración crema y las areniscas localmente son de color

marrón, los estratos presentan un azimut de buzamiento de 75 1, y un

r terzacíóvt %eoLógL -&strwtraL &e L ₄₅ forvt&UcLóv san Ga ttli&o ce la Vt0ma ole Loj1

Letrnardo Macas & Em/ko Mora

UFM 701820E Aor

9558931 N

AL

- '

Foto 16. Bancos de conglomerado con intercalaciones de arcilla y arenisca.

Por la vía a Zamora, cerca del control Policial (Afloramiento 3),

encontramos una litología que consta de un estrato de arcillolita gris de

consistencia dura con una potencia de 3 m., un bloque de arcilla amarilla de 2

m. de espesor y un capa de lutita estratificada con presencia de capas

laminadas de carbón de 5 a 10 cm. de potencia, el azimut de buzamiento es de

c,aracter¿zac¿bv, oLóstrutvrat &e ₄₆

Forwc6v Su vt Lt cÁe Lojc

Leonardo Macai ¡ fm//jo Mora

•,•4•

:-iy. . .' . ¶ •1

Arcilhhta

y,-__ ç

____ - tt

i 4

-

T

-Foto 17. Laminaciones de carbón en 1 utitas

La secuencia de las lutitas estratificadas con laminaciones de carbón, se

la observa igualmente en las coordenadas UTM 702300 E - 9558422 N, con

igual litología, variando el espesor de las vetillas de carbón, llegando hasta 20

ca ru erzucíó&.t ¿eoLóg'cu -strw&tt4ruL &1e La ₄₇ Forcóv SUit cujetui.o ae tu ?-oda íÁ e Loja

Leonardo Macar f Emilio Mora

E

-

--

tC5-

CIL--

1

; - /

-

-1 ir

-i

•;F

y

4Iár

Foto 18. Laminaciones decarb

En el techo de la secuencia según la columna estratigráfica; se observa

capas de arenisca de grano fino ínterestratificadas en capas de arcillolitas y

aumenta el porcentaje de conglomerados de clastos de rocas metamórficas

con matriz areno arcillosa, con intercalaciones de estratos de arcillolita de

consistencia dura de 1 a 3 metros de potencia, en posición subhorizontal a

inclinados (ver columna estratigráfica anexo 7).

El Miembro Superior esta en contacto con la formación Quillollaco, el

cual es observado claramente en un afloramiento ubicado en las coordenadas

UTM: 702414-9559270, caracterizándose por encontrar una capa de arcillolita

color crema de 1 metro de potencia, junto con el conglomerado del miembro

Superior el cual tiene clastos uniformes de rocas metamórficas con matriz

Ca rac erLzacóit ceoLóg Me LastritctvraL ₄₈ Forvvacíó .t Sao, Cujeta&&o Me La f-toa te Loja

Leoflan/o Maci ¿ Fm¡#o Mora

J

Al

—

fi

2--Foto 19. Contacto Formación Quiuollaco - Miembro Superior de la Formación San Cayetano.

Además el contacto con la Formación Quillollaco se lo localiza en las siguientes coordenadas referenciales UTM:

- Vía a Yanacocha: 702204 - 9559857

- Vía a Zamora: 702435 - 9558688

- Quebrada Minas: 702154 - 9557616

d) Depósitos Coluviales

Este tipo de depósitos están restringidos hacia las depresiones del área

de estudio, los cuales son producto de la erosión de los bloques

conglomeráticos de la zona. Compuestos principalmente de fragmentos de roca

Cara&terzacóit oLóga-str&ttcr 1 ce Lc ₄₉

or6it sc, Cadetaw0 Me 1 Me Lojc

Leonardo Macas & Enwhi Mora

encuentran en las partes altas de algunos sectores como en la quebrada Minas

en Zamora Huayco, conformados también por bloques angulosos de material

mal clasificado, cuyos diámetros varían desde pocos centímetros hasta 1 m.,

en una matriz areno arcillosa (foto

20).

Depósitos

SK 1,

\\ol11Iales

i-- -:

----.:- --

--•::--- --•::--- --•::---:

-- - -' - --

-• •'

---

.

-Foto 20. Depósitos coluviales sobre conglomerado

e) Terrazas Aluviales

Presentes principalmente en la parte baja de la zona, y en las

quebradas Jipíro, Yanacocha y Minas, conformadas principalmente de material

pétreo como arena y grava, están formando zonas más o menos planas que

c,ararter¿-zac,¿bk& oL6gcstrttvrut &4e tu ₅₀

Forac.ó&t _san Cujtuvo ole tu F-foju ce Loju

Leonardo Macas Emilio Mora

3.2 GEOLOGÍA ESTRUCTURAL

Los rasgos estructurales han sido estudiados y delineados en base a la

observación de fotografías aéreas (ver foto 25, Pág. 62), pues la observación

nadiral permite evidenciar de mejor manera estos rasgos desde el aire. Es así

que se han podido identificar las siguientes estructuras.

3.2.1 Lineamientos

Los principales lineamientos observados son planos de estratificación

visibles como líneas a veces irregulares cuya V de estratificación es aguas

arriba, lo que indica que el buzamiento de las capas es generalmente hacia el

este. A continuación se describen los rasgos estructurales característicos

encontrados en el área de estudio mediante el estudio a fotografías aéreas.

a) Fallas secundarias con dirección Este-Oeste

Las fallas mapeadas representan lineamientos que indican

desplazamiento de relieves, y en general todos estos lineamientos o zonas de

debilidad concuerdan con las quebradas y ríos presentes en el área de estudio,

así, en la zona del río Jipíro se observa un lineamiento con rumbo SE-NW (Ver

foto 21), muestra características propias de fallas, la primera es la presencia

de espolones que son geoformas disectadas en el flanco por donde fluye el río

rtcterLzacL6 %eoLóg a-Estrvc.tvrat ce La ₅₁ Forc6. SU'& Cagetaw0 ole la f-oa &e (-oja

LEOW dO Maras & Emiho Mora

brusco anormal y lineal de los relieves tanto del bloque norte como del sur, que

comprueba que este lineamiento es una zona de falla.

700

--a'.

w

8

Foto 21. Extracto de la fotografía aérea 19603 muestra el lineamiento del río Jipiro

En la quebrada San Cayetano se evidencia un lineamiento cuyo rumbo

es SE-NW (ver foto

22),

entre los bloques norte y sur, el movimiento de la falla al parecer es en el

rumbo con dirección este oeste, esto se evidencia por que los escarpes que

atraviesan la zona de norte a sur no tienen continuidad cuando cruzan el valle,

tos mismos se encuentran desplazados de este a oeste.

Un ejemplo de ello es el escarpe conglomerático que va desde la

Universidad Técnica de Loja hasta el parque de el Valle que se encuentra

desplazado con respecto al bloque conglomerático donde se asienta el

cementerio de El Valle. Dos mediciones realizadas en fotos aéreas indican un

co

co

8

aarrzacíó %oL6g a-&strwtvraL de La ₅₂

Foracíó .sa. Guytaito de tu Hoja IA E Loja

Letrnardo M2c ¡ Emilio Mo,2

E

T1

// .

Foto 22. Extracto de la fotografía aérea, muestra el lineamiento de la Quebrada San Cayetano

Igualmente en la quebrada

sin

entre dos relieves

(ver

23),

norte) los sectores de San Cayetano, la subestación eléctrica y UV televisión y

la parte baja (bloque sur) constituye toda la parte posterior del Hotel Casa

Lojana, es decir se podría tratar de una falla vertical de tipo normal.

Foto 23. Lineamiento ubicado en el sector del Hotel Casa Lojana.

Finalmente el lineamiento de la quebrada Minas

(ver

24),

de una falla de rumbo con dirección NE-SW porque la diferencia de desnivel

L

O)

8

Centro de Rehabilitación y la parte alta del sector El Churo.

/

8 8

Foto 24. Lineamiento de la Quebrada Minas.

carae,ter¿zar¿bn Die 114 ₅₃

ForvttC4&í6t sa (Áe 114 Homa ole L0j14

Leonardo Macas & Emilio Moca

del terreno es poco evidente, sin embargo el movimiento en el sentido del

rumbo es mas favorable por el desplazamiento E - W de los bloques sobre todo

en los estratos que no tienen continuidad como los observado en el sector del

b) Fallas principales con dirección preferencial norte - sur

Este tipo de fallas que regionalmente tienen una dirección preferencial

NW-SE pueden representar fallas de contacto, la falla central en la zona de

estudio separa dos miembros de la Formación San Cayetano, si tomamos en

cuenta la regla de la V, vemos que esta se orienta parcialmente aguas arriba

de las corrientes fluviales pero en algunos sectores también corta las

estructuras, de ello podemos concluir que esta falla es subvertical normal,

inclinada levemente hacia el este.

Otro gran lineamiento ubicado en el borde Oeste del mapa cuyo rumbo

Crerzacó&.t Me La ₅₄

orc-6 Sa 1e La de Loja

Leonardo Macas ¿ Emiko Mora

aluviales de la parte baja, este cambio brusco lineal y anormal entre dos

relieves, así como el cambio brusco anormal y lineal entre dos litologías

diferentes marcan la pauta para mostrar este lineamiento como una falla

vertical

~foto 25).

En la parte alta de la quebrada Minas se observa un lineamiento

contrarío a los demás con rumbo NE-SW, el lineamiento marca un cambio

brusco entre relieves muy notorio, esta falla aunque no entra en el área de

estudio parece que se encuentra de forma subvertical inclinada hacia el este,

a de Estudio

-rterzccó& Me Lc 55

Forvt&cicL6v San a etci&o ole Lc Hoda ole Lojc

Leo,,ardo Macij Emilio 90/2

FnTnINTRPRETACIÓN ESTRUCTURAL DEL ÁREA DEL PROYECTO

1 0 1 2 Km ESCAI.* Ii 25 000

ceoLó -EstrctvrRL ce L ₅₆

orcíó saz,

"jeta"

Leooanio Mac2s & Emulo Mora

3.2.2 Pliegues

Los ejes de pliegues fueron mapeados en base a los datos estructurales

tomados en el campo y con ayuda de las fotografías aéreas

(ver foto 25, Pág.

55),

importante de rumbo NW-SE, cuyo eje marca la deformación de los estratos

en un pliegue regional de tipo Sinclinal formado a partir de esfuerzos

compresionales en dirección perpendicular E-W

Igualmente se mapearon dos pliegues anticlinales al sur del área en el

sector de la urbanización del HCPL, aunque son pequeños indican el fuerte

plegamiento que sufrió la zona pero el esfuerzo compresional en este caso es

SE-NW. La orientación aproximada de estos dos ejes es NE 150 SW.

Cabe mencionar que el sistema de pliegues de cierta forma se encuentra

mayormente localizado sobre la parte oriental, originados como consecuencia

M movimiento inverso de la falla de borde localizado en la parte baja

occidental del área de estudio6.

3.2.3 Orientación de las Rocas

La orientación de las rocas sedimentarias que afloran en la parte

centro-oriental de la Hoya de Loja, varían en sus medidas estructurales en cada

6 _{PUGLLA IVAN, Evolución Tectono-Sedimentaria de la Cuenca de Loja, Universidad Técnica particular de Loja,}

Ca y terLza&ó 4eoL6ou strctvra 1 ce La ₅₇ Fortac.6 .san cajeta" ole La Floja Me Loja

Leonardo Maca.i Ç Emilio Mora

Miembro de la Formación San Cayetano; Es así, en el Miembro Inferior

mantienen un azimut de buzamiento entre 481 a 1500, y el buzamiento

raramente llega a más de 451.

En el Miembro Medio la orientación de la estratigrafía es muy variada,

es así que en algunos lugares el azimut de buzamiento es de 150 1 a 3501, yen

otros sitios el azimut de buzamiento es de 640 a 1150, debido a los

plegamientos que caracteriza a este miembro, el buzamiento se mantiene en el

rango de 11° a 740 .

Y en el Miembro Superior el azimut de buzamiento se mantiene en los

rangos de 720 a 1051, el buzamiento varia de 27 0 a 400

La dirección general de las rocas sedimentarías en la zona de estudio es

NE y SE, variando en algunos sectores a NW, debido a los plegamientos

presentes en el área.

3.3 CARACTERIZACIÓN DEL MACIZO ROCOSO

La caracterización del macizo rocoso, esta basada en observaciones y

descripciones hechas a partir de afloramientos.

Los parámetros más importantes que se han considerado para la

c,a

y

Leonardo Macai ¡ Emilio Mora

-

Mineralogía y Litología

- Grado de Meteorización

- Resistencia

- Descripción de diaclasas

33.1 DESCRIPCION DE LAS DIACLASAS

Las Diaclasas son discontinuidades que se localizan en la superficie del

macizo rocoso, a lo largo de las cuales, la consistencia de la roca intacta se

interrumpe 7. Las diaclasas pueden ser descritas mediante la descripción de un

afloramiento.

En la descripción de las diaclasas se evaluó las siguientes

características:

Orientación

Sistemas de Discontinuidades

Continuidad

Espaciamiento

Abertura y relleno

La rugosidad

Flujo

a ra&terzací6&t 4eO16 -estructuraL ole La ₅₉

Forc6i.t .Sai& cajeta" Me La I-!oja &e Loja

Leonardo Macas & Emilio Mora

3.3.2 CLASIFICACIÓN GEOMECÁNICA

Obtenidos los parámetros de la caracterización del macizo rocoso, se

puede clasificar gea-mecánicamente el mismo, cuyo fin es de proporcionar un

índice numérico que nos indique la calidad del macizo rocoso.

La clasificación geomecánica del macizo rocoso se la calculo mediante

los dos sistemas desarrollados para estos estudios; y son dos; el primer

método definido por Barton, y el segundo presentado por Bieniawski, conocido

con el nombre de RMR.

3.3.3 EVALUACIÓN DE RESULTADOS

a) DESCRIPCIÓN DE DIACLASAS

Caracterizando el macizo rocoso; basado en un formato, se logró

apreciar que en el Miembro Inferior de la Formación San Cayetano; las

diaclasas se encuentran en los estratos de arcillolita color gris y en las capas

de arenisca color marrón (Foto 26), localmente en un sistema cuya orientación

es: azimut de buzamiento de 2120 y un buzamiento 330 (Datos obtenidos en el

Ca racterzac6& o[69 ¿ca- estructural de La _IGE Forw.ac.'óv.. .Sav. Caetai.to de La I-Joju ce Loja

Leonan/o Mws ¡ Emiko Son

Foto 26. Diaclasamiento en arcillolitas y areniscas.

Las diaclasas en el Miembro Medio se las observa en los estratos de

lutitas y diatomitas

(Foto 27),

buzamiento de 600, su abertura es de 1.0 a 5.0 mm, el espaciamiento es de

200 a 600 mm, en más de 2 sistemas (Datos obtenidos en el campo: ver anexo 2).

La mayor parte de diaclasas observadas y evaluadas en la zona de

ca ra&terza&6&.t 4eoLó í&a-strui*uraL te La ori&a&í.6 Sa&& jtao ole La FI-oda ole Loja

Leonan/o Maai J fm,ko Mora

En el Miembro Superior de la Formación San Cayetano; las diaclasas se

las observa en los estratos de arcillolita y arenisca, caracterizándose por

encontrarse verticales y en un sistema

(Foto 28),

aa rterzacó&. qeOLUc&-strvctruxaL de L ₆₂ .SU CauctaK0 de tc VtOda me Lojc

Leonardo Macas ¡ Em/ko Mo,a

-. T. .

.

T

f

4• .. '

Foto 28. Diaclasas verticales en areniscas.

Se llegó a considerar 17 afloramientos dentro del área de estudio, de los

cuales se evaluó y caracterizo las diaclasas en base al formato de estudio

(ver anexo

2),
