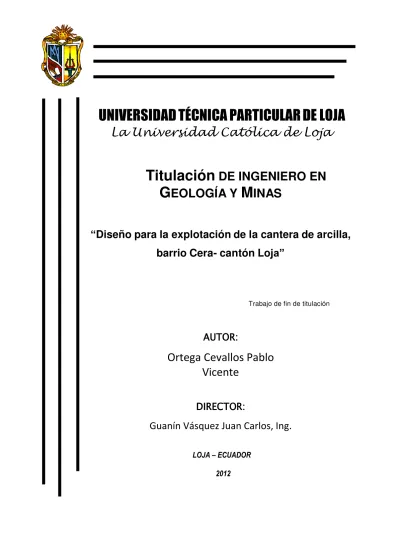

Titulación
DE INGENIERO EN
G
EOLOGÍA Y
M
INAS
“
Diseño para la explotación de la cantera de arcilla,
barrio Cera- cantón Lo
ja”
Trabajo de fin de titulación
AUTOR:
Ortega Cevallos Pablo
Vicente
DIRECTOR:
Guanín Vásquez Juan Carlos, Ing.
LOJA – ECUADOR
Certificación
Ing. Juan Carlos Guanín Vásquez, Docente Investigador de la Unidad Civil, Geología y Minas de la Universidad Técnica Particular de Loja
CERTIFICA:
Que la presente investigación: “DISEÑO PARA LA EXPLOTACIÓN DE LA
CANTERA DE ARCILLA, BARRIO CERA – CANTÓN LOJA” elaborado por el
Señor Pablo Vicente Ortega Cevallos, previo a la obtención del título de Ingeniero en Geología y Minas, ha sido desarrollada bajo mi dirección; por lo que autorizo su presentación ante el respectivo Tribunal de Grado.
Loja, septiembre de 2012
Ing. Juan Carlos Guanín Vásquez
Cesión de derechos
Yo, Pablo Vicente Ortega Cevallos, declaro ser el autor del presente trabajo y eximo expresamente a la Universidad Técnica Particular de Loja y a sus representantes legales de posibles reclamos o acciones legales.
Adicionalmente declaro conocer y aceptar la disposición del Art. 67 del Estatuto Orgánico de la Universidad Técnica Particular de Loja que en su parte pertinente textualmente dice:
“Forman parte del patrimonio de la Universidad la propiedad intelectual de investigaciones, trabajos científicos o técnicos y tesis de grado que se realicen a través, o con el apoyo financiero, académico o institucional (operativo) de la Universidad”
DEDICATORIA
Dedicado con inmenso cariño a Dios,
a mis padres Vicente y Esther, a mi
esposa Yeni y a mis tres hijas: María Paula,
Mariángel y María Esthercita.
AGRADECIMIENTO
Expreso mi más sincero agradecimiento a todas aquellas personas que me dieron su atención desde los primeros ciclos de estudio hasta la culminación de mi carrera universitaria, influyendo trascendentalmente para la ejecución del presente trabajo de investigación.
ANTECEDENTES 1
OBJETIVOS 2
CAPÍTULO I
1. DESCRIPCIÓN DEL PROYECTO
1.1 Ubicación geográfica y Acceso 5
1.2 Población 7
1.3 Relieve e hidrografía 8
1.4 Clima y vegetación 9
CAPÍTULO II
2. METODOLOGÍA Y TRABAJOS REALIZADOS
2.1 Metodología 11
2.2 Trabajos realizados 12
CAPÍTULO III
3. GEOLOGÍA REGIONAL Y LOCAL
3.1 Fotogeología 15
3.2 Geomorfología 18
3.3 Geología Regional 20
3.4 Geología Local 27
CAPÍTULO IV
4. GEOLOGÍA DEL YACIMIENTO
4.1 Cartografía Detallada 40
4.2 Principales Minerales 49
4.3 Génesis del Yacimiento 49
CAPÍTULO V
5. GEOLOGÍA ECONÓMICA
5.3 Sistema de explotación 59
CAPÍTULO VI
6. MANEJO AMBIENTAL DE LA CANTERA
6.1 Datos Generales 68
6.2 Descripción del medio biótico 72
6.3 Actividades a desarrollarse 74
6.4 Identificación y valoración cualitativa de impactos 74
6.5 Medidas a tomarse 77
CAPÍTULO VII
CONCLUSIONES Y RECOMENDACIONES
Conclusiones 80
Recomendaciones 82
BIBLIOGRAFÍA 84
ANEXOS
Anexo 1: Descripción Petrográfica de Muestras Recolectadas Anexo 2: Cálculo de reservas: probadas y probables
Anexo 3: Mapas: base, ubicación de afloramientos y muestras; geológicos y cortes geológicos
Anexo 4: Mapas: sectores de la cantera; ubicación de calicatas y perfiles Anexo 5: Descripción estratigráfica de calicatas
Anexo 6: Ensayos de Laboratorio
La investigación y desarrollo de la minería es una de las más importantes fuentes
de ingreso y de progreso sostenido de un pueblo, un país y el mundo entero. La
Cantera de arcilla de la Asociación de Artesanas “Divino Niño” se encuentra
ubicada en el barrio Cera, parroquia Taquil, cantón Loja; al nor-occidente de la
ciudad de Loja y a una distancia aproximada de 22 Km de la misma.
Considerando que la explotación que se realiza en este sector no cuenta con
un manejo técnico –ambiental o sustentable, la Universidad Técnica Particular de
Loja a través de sus pre-profesionales ha dispuesto diseñar proyectos en
beneficio de la comunidad; en este caso del barrio Cera.
En este estudio se realizó el diseño para la explotación del yacimiento de arcilla
del barrio Cera y se calculó sus reservas; efectuándose de esta manera el
reconocimiento del área de estudio, con el respetivo levantamiento topográfico y
geológico, la ubicación y caracterización de afloramientos en base a los formatos
de estudio, ubicación de los puntos de muestreo mediante GPS, y la descripción y
caracterización de la estratigrafía de cada una de las calicatas aperturadas.
Mediante el análisis de resultados se determina que el sistema de explotación
La minería es una de las actividades más antiguas de la humanidad. Casi
desde el principio de la edad de piedra, hace 2,5 millones de años o más, ha venido
siendo la principal fuente de materiales para la fabricación de herramientas; por lo
tanto la minería es la industria más elemental de la civilización humana.
La investigación y desarrollo de la minería es una de las importantes fuentes
de ingreso y de progreso sostenido de un pueblo, un país y el mundo entero.
Los minerales no metálicos y rocas industriales, incluyendo los materiales de
construcción, constituyen un porcentaje importante de la materia prima que
requieren las diferentes ramas de la industria en nuestro país.
En el cantón Loja, específicamente en el barrio Cera, hace varias décadas se
viene realizando la explotación artesanal de arcilla, con la cual las mujeres del sector
fabrican cerámicas que son vendidas tanto en el barrio Cera como en el cantón Loja.
Considerando que la explotación que realizan en este sector no cuenta con un
manejo técnico-ambiental sustentable, la Universidad Técnica Particular de Loja ha
dispuesto a pre-profesionales de la Universidad Técnica Particular de Loja para que
desarrollemos los trabajos necesarios en beneficio de la comunidad del barrio Cera,
GENERAL
Realizar el diseño de explotación del yacimiento de arcilla del barrio Cera y calcular
las reservas para su explotación.
ESPECÍFICOS
Determinar las condiciones actuales del área a explotar,
Calcular el volumen de reservas existentes,
Establecer estrategias técnicas en la explotación del área,
CAPÍTULO I
1. DESCRIPCIÓN DEL PROYECTO
Datos Generales:
Lugar del Proyecto: Barrio Cera.
Superficie: 13.76 km2.
Límites: Al norte y occidente por el río Taquil; al sur por la quebrada Gauga y al
oriente por la loma Tunduranga.
1.1. Ubicación Geográfica y Acceso:
La cantera de arcilla de la Asociación de Artesanas “Divino Niño” se
encuentra ubicada en el barrio Cera, parroquia Taquil, cantón Loja;al nor-occidente
de la ciudad de Loja y a una distancia aproximada de 22 km de la misma (Figura 1).
El área de explotación abarca una superficie de 0.5989 hectáreas mineras
1 690,509 9,568,392
2 690,547 9,568,383
3 690,504 9,568,326
4 690,480 9,568,332
5 690,451 9,568,311
[image:14.596.81.527.88.325.2]6 690,425 9,568,322

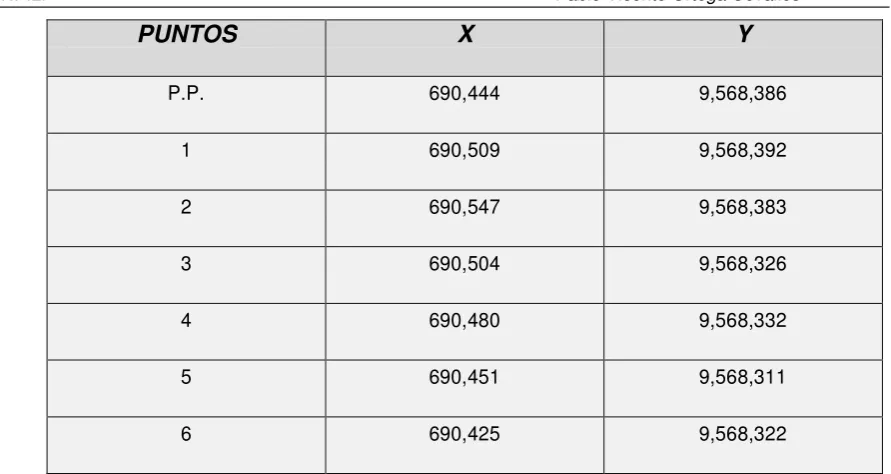

Tabla 1: Coordenadas UTM (DatumPSAD 56); zona de estudio
El acceso al área de las labores mineras se lo efectúa por la vía de primer
orden Loja – Villonaco en una longitud de 12.20 km, luego se toma la vía carrozable
de segundo orden hasta el barrio Cera en una longitud de 9.80 km.
1.2. Población:
El barrio Cera se encuentra aproximadamente a 25 minutos de la ciudad de
Loja. Debido a la productividad de su tierra, la gente se dedica a la agricultura y un
porcentaje muy importante de familias se dedican a la alfarería, que es la
elaboración de piezas de arcilla. Estas artesanías las trabajan con materia prima del
sector, es decir, arcilla y arena; una vez que moldean las piezas las llevan a los
hornos de leña hasta obtener su acabado final. La información recabada en la Junta
or ser dendrítica con un sistema de drenaje secundario, formando valles tip El territorio de Loja es atravesado de Norte a Sur por la Cordillera Oriental o
Real de los Andes (la Cordillera Occidental no penetra en la provincia). La Cordillera
Real entrecruzada densamente con sus estribaciones, nudos y portetes, convierte a
la región en el relieve más irregular del país: un relieve que forma cadenas
intrincadas de montañas cuya altitud disminuye progresivamente de oriente a
occidente, da lugar al aparecimiento de mesetas de piedemonte, colinas y
microcolinas, con predominancia de las primeras1.
El relieve de la zona es irregular, con alturas que varían entre los 2180
m.s.n.m y 2230 m.s.n.m. Hacia el oriente asciende bruscamente hasta alcanzar la
Loma de Tunduranga con 2506 m.s.n.m. El barrio Cera se encuentra en las faldas
del cerro Cochaloma con 2342 m.s.n.m.
La hidrografía del sector se encuentra conformada por 3 tributarios de la
quebrada Gauga la cual recoge las aguas de las quebradas Huangazo y Yurusa
Shungu que recorren el sector con una dirección preferencial E – W hasta formar la
quebrada Guangora; esta última deposita sus aguas en el río Chichaca, el cual
recorre por el límite occidental de la parroquia en sentido preferencia N – S hasta
desembocar finalmente en el río Trapichillo.
En general la red hidrográfica presente en el área de estudio se caracteriza
p o V;
1
www.oas.org.
1.4. Clima y Vegetación:
El clima de la parroquia Taquil y específicamente del barrio Cera
corresponde al Ecuatorial Mesotérmico Semi-Húmedo, puesto que se encuentra en
la cuenca alta del Catamayo. La temperatura media anual está comprendida
generalmente entre los 12 y 14°C pero pueden en ocasiones ser inferiores en
vertientes menos expuestas al sol; las temperaturas mínimas descienden rara vez a
menos de 10°C y las máximas no superan los 20°C. Tiene una precipitación media
anual de 750 a 1000 mm., y una humedad del 70% al 80%.
La vegetación en el sector se encuentra básicamente representada por dos
tipos que son característicos de acuerdo a la ubicación en la que se encuentran: el
uno como bosque montano bajo, que está constituido por paja de cerro, matorral
alta, alisal, laurel y eucalipto. El otro tipo de vegetación corresponde a pastos y
cultivos; se encuentran principalmente plantas medicinales, tomate de riñón, granos,
CAPÍTULO II
2. METODOLOGÍA Y TRABAJOS REALIZADOS
2.1 Metodología
Para cumplir con los objetivos propuestos, al estudio se lo ha dividido en dos
fases: trabajo de oficina y de campo:
Oficina
En esta fase se realizará lo siguiente:
Recopilación de información secundaria de estudios similares existentes,
Digitalización de cartas topográficas que comprendan el área de proyecto,
Fotointerpretación de la zona de estudio, como base para la descripción y
levantamiento geológico,
Interpretación de los resultados obtenidos en la caracterización geológico –
estructural,
Elaboración de los mapas proyectados con ayuda de los programas ACad
2009 y ArcMap versión 9.2 ,
En esta fase se realizó lo siguiente:
Reconocimiento del área de estudio,
Levantamiento topográfico del área de estudio con Estación Total Nikon,
modelo Nivo 5C,
Levantamiento geológico del área de estudio,
Ubicación y caracterización de afloramientos en base a formato de estudio,
Ubicación de los puntos de muestreo mediante GPS, Sistema de Proyección
UTM,Datum PSAD 56,
Descripción y caracterización de la estratigrafía de cada una de las calicatas
aperturadas.
2.2 Trabajos realizados
2.2.1 Base Topográfica
Se realizó la digitalización de un sector de la c|arta topográfica de
Catamayo, escala 1:50.000, editada por el IGM en 1981. Esta base sirvió para
ubicar tanto el área de influencia indirecta como el área del yacimiento;
En el yacimiento se procedió a realizar el levantamiento topográfico a
detalle con la finalidad de poder realizar el cálculo de reservas como el diseño
de explotación.
La población del sector se encuentra actualmente realizando labores
de explotación, la cual no cumple ningún parámetro técnico o sistema de
explotación establecido que garantice la estabilidad de la vía que conduce a
Taquil.
2.2.2 Labores Mineras
Dentro del área de interés se procedió a realizar siete calicatas cuyas
profundidades fluctúan entre 1.50 m y 2.40 m, con la finalidad de comprobar
la continuidad y potencia del manto de arcilla.
Con el propósito de seguir investigando este depósito de arcilla, se
procedió a realizar una trinchera en la parte baja del mismo (terrenos que
linderan con el tributario de la quebrada Gauga), en la cual se determinó la
CAPÍTULO III
3. GEOLOGÍA REGIONAL Y LOCAL
3.1 Fotogeología
El estudio de fotointerpretación se lo realizó con fotografías aéreas del año
1976 a escala 1:60.000, códigos: 2903 y 2904; esto con la finalidad de efectuar una
interpretación preliminar de la geología, geomorfología, estructuras geológicas y
drenajes, con su respectiva comprobación de campo, de lo cual se detalla a
continuación:
3.1.1 Patrones básicos de drenaje
El reconocimiento del tipo de drenaje es el elemento de mayor
importancia en la interpretación fotogeológica, ya que el drenaje depende
especialmente, de las características litológicas y estructurales de la zona.
Para indicar las direcciones relativas del flujo de las corrientes que
constituyen un sistema de avenamiento o drenaje se utilizarán los términos
consecuente, subsecuente, resecuente, obsecuente.
El drenaje subsecuente es el cual ha desarrollado un curso ajustado a
lo largo de una línea o zona de menor resistencia, donde podría erosionar con
mínima dificultad y máximo efecto. La comprensión de drenajes subsecuentes
frecuentemente es muy importante en fotogeología, especialmente para el
reconocimiento del rumbo de las capas.
Lobeck (1939) definió un drenaje resecuente como aquellos que fluyen
hacia abajo del buzamiento de las formaciones en la misma dirección como el
drenaje consecuente. Pero el drenaje resecuente se ha desarrollado mas
tardíamente y en un nivel más bajo sobre una superficie denudada.
Lobeck también definió un drenaje obsecuente como aquellos que
fluyen en una dirección opuesta al buzamiento de las capas y opuesta al
curso consecuente original de la región.
Bajo este contexto, la metodología primeramente consiste en realizar la
restitución de toda la red hídrica que se observa en la foto 2904, donde se
encuentra el área del proyecto. Este análisis nos permitió determinar una red
hídrica importante que a continuación se la detalla:
Corresponde a la microcuenca de la quebrada Gauga cuyo cauce es
Cera
Q. Gauga
NORTE
Área del Proyecto
Q. Guangazo
Q. Guangora
Q. YurusaShungu
Río Chichaca
[image:24.596.115.522.182.472.2]Q. Sta. Inés
Figura 2: Red Hídrica del sector de estudio(fotografías aéreas del año 1976 a escala 1:60000; códigos: 2903 y
2904)
3.1.2 Evaluación de Resultados
La red hídrica en el área del proyecto forma un valle consecuente como
es el caso de la Quebrada Guangora, la cual mantiene un caudal bajo durante
presenten movimientos en masa.
3.2 Geomorfología
En el área que circunscribe el sector de estudio se pueden identificar las
siguientes unidades geomorfológicas las cuales están en relación directa con la
geología existente en el área:
Relieve montañoso: Podemos citar las elevaciones como la cordillera Sota, la
cual se encuentra en cotas superiores a 2600 m.s.n.m. (Figura 3) (Anexo IX –
Lámina 2/2);
S N
[image:25.596.117.479.470.754.2]Sector de Estudio
Cantera de arcilla
Tunduranga y Sacama (Figura 4) (Anexo IX – Lámina 2/2);
[image:26.596.95.508.194.510.2]N S
Figura 4: Relieve Escarpado
Pendientes irregulares: corresponde a éste caso el asentamiento del barrio
Cera y la el cerro Cochaloma, los cuales tienen alturas que se aproximan a los 2200
Cantera de arcilla
Figura 5: Pendientes Irregulares
El Mapa de Pendientes revela la siguiente información (Anexo IX – Lámina
1/2):
RANGO DE PENDIENTES % ÁREA
0 – 12% 14,88
12 – 25% 19,98
25 – 50% 46,00
> 50% 19,14
3.3 Geología Regional
A nivel regional podemos determinar la presencia de depósitos aluviales,
En lo referente a las unidades más antiguas que se encuentran en la
Provincia está el basamento metamórfico de la Unidad Agoyán; rocas que también
corresponden a una edad Paleozoica se encuentran dentro de la Serie Tahuín
representado por metasedimentos, tipos de roca que también se encuentran los
derivados de la posible cuenca intracratónica y que corresponden a la Unidad
Chiguinda. En menor proporción se encuentran grupos litológicos, consistente
principalmente de metamórficos verdes, depósitos turbidíticos y rocas volcánicas.
La Sierra Austral del Ecuador ha sido estudiada por varios autores como:
[image:28.596.143.488.484.760.2]WOLF (1892), KENNERLEY (1973), BALDOCK (1982) y HUNGERBÜHLER (2002)
Los esquistos de éste grupo se consideran como del Paleozoico
Inferior.
Hungerbühler, 1997, al metamorfismo de la parte sur de la Cordillera
Real que anteriormente se llamaba Serie Zamora la dividió en dos grupos:
Unidad Agoyán (PzAg)
La Unidad Agoyán pertenece también a la Cordillera Real. Se
encuentra conformada por rocas con alto grado de metamorfismo, entre las
cuales podemos mencionar: esquistos biotíticos, esquistos muscovíticos y
gneis semi-pelíticos, estos afloran principalmente al norte de la Cordillera.
Los contactos con las unidades adyacentes son tectónicos; se
desconoce su espesor; está estrechamente relacionada con los Granitoides
Tres Lagunas.
Es de grano medio, contiene granate-moscovita-albita y
ocasionalmente biotita y/o clorita; en venas ocurre raramente cianita. Su edad
Unidad correspondiente a la Cordillera Real ubicada como basamento
de la cuenca de Loja; comprende rocas con bajo grado de metamorfismo,
entre las cuales podemos citar: cuarcitas, filitas negras, esquistos grafíticos,
pizarras y escasas metagrauwacas.
Forma un cinturón de hasta 30 km de ancho en la parte sur de la
Cordillera, flanqueada hacia el oeste por metagranitos de Tres Lagunas y
hacia el este por migmatitas de Sabanilla y esquistos de Upano. Se acuña
hacia el Norte.
Aflora en las carreteras Cuenca- Limón, Catamayo - Loja - Zamora,
Loja - Zumba y Sigsig - Chiguinda. También aflora en la parte norte de la
Cordillera sobre el complejo de Napas Cuyuja. Se desconoce su espesor pero
se supone que es de algunos kilómetros. Minerales metamórficos observados
incluyen stilpnomelano, cloritoide y granate. Se asume que se deriva de una
cuenca intracratónica y se la considera similar a rocas Carboníferas y
Devónicas de la depresión Perú – Bolivia.
Formación Sacapalca
Se realiza la investigación de la Formación Sacapalca con más
GRUPO SACAPALCA (desde MastrichtianoTardio al Paleoceno / Eoceno
Temprano y Medio)
La totalidad de las lavas y piroclastos se encuentran interestratificados,
pero la proporción de cada uno varía de un lugar a otro. En la extensión
noreste de la depresión predominan las lavas con solamente algunas bandas
de tobas intercaladas alrededor de Taquil las cuales tienen un rumbo norte –
noreste y el buzamiento es muy inclinado al oeste.
Los piroclastos están constituidos principalmente de tobas andesíticas,
pero también de tobas aglomeráticas y aglomeradas en proporciones
menores. Las tobas son de colores claros, generalmente verde claro, rosado,
amarillo o marrón, presentándose con una tonalidad clara en las fotografías
aéreas.
Las tobas son de grano muy fino pero se fracturan en fragmentos muy
pequeños de 0.5 a 1 cm de diámetro. Los clastos cristalizados son de
frecuencia oligoclasa – andesita que muestran zonificación oscilatoria,
algunas ortoclasas y raras veces cuarzo. Los aglomerados de toba oscilatoria
consisten en toba con bloques de material andesítico de hasta 50 cm de
intersticios. Estos piroclastos ocurren en capas de potencia muy irregular y de
extensión lateral limitada. Raramente se puede ver estratificación en estas
capas.
Las lavas son andesíticas y generalmente café, marrón o gris, en
contraste con las andesitas verdosas de la Formación Piñón (Formación
Celica). Estas lavas son clasificadas como andesitas antes que basaltos,
debido a la pequeña proporción de minerales ferromagnesianos. Pequeños
granos de magnetita son evidentes en la matriz junto con microlitos y otros
cristales demasiado pequeños para identificarlos.
ESTRUCTURA
La estructura del Grupo Sacapalca es solamente visible en las áreas
donde piroclástos y lavas están interestratificados. Debido a que las lavas son
más resistentes a la erosión que las tobas y a que forman estructuras
prominentes, estos pueden notarse fácilmente en las fotografías aéreas. A lo
largo del lado este de la depresión, alrededor de Taquil, en el norte y sur de
Quilanga, existen buzamientos muy fuertes hacia el oeste y en algunos
lugares los estratos están verticales. Los centros de extrusión del material
Al oeste de Cariamanga, el Grupo Sacapalca al parecer yace
discordantemente sobre el Batolito de Tangula, el cual a su vez intruye la
Formación Piñón (hoy Formación Celica). A este Grupo Sacapalca parece
recubrir concordantemente los sedimentos volcánicos del Grupo Gonzanamá,
el cual ha sido datado como Mastrichtiano. En todos estos lugares el Grupo
Sacapalca está limitado por fallas, así como también la ausencia de
horizontes guías no permiten conocer la potencia de este grupo, pero
probablemente es del orden de miles de metros.
LITOLOGÍA
La Formación Sacapalca contiene andesitas dacíticas, flujos de lavas y
brechas volcánicas. Las brechas están compuestas de clastos de andesitas
con diámetros de hasta 1 metro que se extienden en todos sus límites. Su
espesor es sobre los 2000 metros (Baldock, 1982)
La Formación Sacapalca se deposita discordantemente sobre el
Paleozoico metamórfico de la cordillera Real y en la provincia de Loja con
las Formaciones Celica, Alamor y Casanga. La Formación Sacapalca tiene
discordancia angular con las Formaciones Río Playas, Loma Blanca y
Gonzanamá. Este contacto se lo asume como temprano por ser una
Intrusivos plutónicos en la Formación Sacapalca y sus edades K-Argón
son solamente en parte compatibles con la edad Cretácica Tardía hasta el
Paleoceno temprano de la Formación Sacapalca.
3.4 Geología Local
Para conocer de mejor manera la geología local, se realizó el recorrido
integral del sector en el área comprendida entre las coordenadas UTM: 690.746 –
9.568.797 y 690.065 – 9.568.084, sector nor-este y sur-oeste respectivamente. Este
sector abarca la vía inter-parroquial, caminos orientales del barrio y la parte inicial de
la quebrada Gauga (parte baja de la cantera). Estos sectores se los tomó para lograr
obtener información geológico – estructural, considerando que son los únicos
sectores en los cuales se puede observar afloramientos representativos.
3.4.1 Descripción de Afloramientos
En este punto se detallarán los afloramientos que revisten mayor
Tiene aproximadamente 30 metros de longitud por 10 metros de altura;
se ubica en la vía inter-parroquial(coordenadas UTM 690.760 – 9.568.644); se
encuentra constituido por material volcánico, color café a marrón, conformado
por feldespatos, plagioclasa, cuarzo y piroxenos; las rocas que conforman el
afloramiento presentan una estratificación centimétrica y se encuentran
diaclasadas.
Se tomó una muestra (M1), determinando que se trata de una toba
[image:35.596.83.512.402.728.2]andesítica (Figura 7). Datos estructurales:215/44.
Tiene aproximadamente 20 metros de longitud por 10 metros de altura;
se ubica en la vía inter-parroquial (coordenadas UTM 690.759 – 9.568.694);
se encuentra constituido por material volcánico, color marrón claro; es un
afloramiento muy meteorizado; conformado por feldespatos, plagioclasa y
piroxenos; las rocas que conforman el afloramiento presentan porosidad.
Se tomó una muestra (M2), determinando que se trata de una toba-
[image:36.596.88.509.404.726.2]andesítica muy meteorizado (Figura 8).
Tiene aproximadamente 25 metros de longitud por 10 metros de altura;
se ubica en la vía inter-parroquial (coordenadas UTM 690.746 – 9.568.797);
se encuentra constituido por material volcánico, color gris a púrpura;
conformado por plagioclasa, piroxeno y cuarzo; por su competencia, las rocas
que conforman el afloramiento presentan una estratificación centimétrica y se
encuentran diaclasadas.
Se tomó una muestra (M3), determinando que se trata de una toba
[image:37.596.83.513.399.733.2]andesítica (Figura 9). La medida estructural es 184/37.
Tiene aproximadamente 22 metros de longitud por 12 metros de altura;
se ubica en la vía inter-parroquial (coordenadas UTM 690.532 – 9.568.107);
se encuentra constituido por material volcánico, color gris; las rocas que
conforman el afloramiento se encuentran diaclasadas.
No se tomaron muestras, pero se determinó que se trata de una toba
[image:38.596.96.502.375.687.2]andesítica (Figura 10).
Tiene aproximadamente 80 metros de longitud por 25 metros de altura;
se ubica en la vía inter-parroquial (coordenadas UTM 690.650 – 9.568.106);
se encuentra constituido por material volcánico, color gris y marrón;
conformado por feldespatos, plagioclasa, cuarzo y piroxenos. Se tomó una
muestra (M4), determinando que se trata de una toba andesítica meteorizada.
[image:39.596.152.441.345.735.2]No se pudieron tomar medidas estructurales (Figura 11).
Tiene aproximadamente 10 metros de longitud por 2 metros de altura;
se ubica en el camino barrial (coordenadas UTM 690.177 – 9.568.194); se
encuentra constituido por material volcánico, color marrón y gris; éste
afloramiento presenta cierta meteorización; conformado por plagioclasa,
cuarzo y piroxenos.
Se tomó una muestra (M5), determinando que se trata de una toba
[image:40.596.94.502.401.714.2]andesítica. No se observan estructuras primarias (Figura 12).
Tiene aproximadamente 6 metros de longitud por 1.5 metros de altura;
se ubica en el camino barrial (coordenadas UTM 690.065 – 9.568.084); se
encuentra constituido por material volcánico, color gris claro; éste afloramiento
se encuentra muy meteorizado; y está conformado por plagioclasa, cuarzo y
piroxenos.
Se tomó una muestra (M6), determinando que se trata de una toba
[image:41.596.95.501.399.718.2]andesítica (Figura 13).
Tiene aproximadamente 5 metros de longitud por 2 metros de altura; se
ubica en el sector de la quebrada (coordenadas UTM 690.407 – 9.568.296);
se encuentra constituido por material volcánico con pátinas de carbonato de
calcio, color gris a púrpura; conformado por plagioclasa, cuarzo y piroxenos.
Se tomó una muestra (M7), determinando que se trata de una toba
[image:42.596.78.517.372.708.2]andesítica (Figura 14).
Tiene aproximadamente 2 metros de longitud por 1 metros de altura; se
ubica en el inicio de la quebrada(coordenadas UTM 690.405 – 9.568.340); se
encuentra constituido por material volcánico con pátinas de carbonato de
calcio, color gris a púrpura.
No se tomaron muestras pero se determinó que se trata de una toba
[image:43.596.90.531.371.715.2]andesítica (Figura 15).
Con el objeto de identificar tanto las rocas que se encuentran en el
área de estudio como en su área de influencia, se recolectaron 7 muestras de
los 9 afloramientos representativos del sector con la finalidad de realizar el
análisis petrográfico, para ello, se utilizó una lupa de 10 aumentos y el
STEREO ZOOM (equipo que ayuda a la descripción macroscópica de las
muestra), para identificarlas y proceder a asignarles el nombre adecuado.
El resultado del análisis revela que las rocas que se encuentran en el
sector pertenecen a la Fm. Sacapalca (tobas andesíticas). También se
tomaron muestras del material arcilloso de la cantera para su análisis y
posteriormente determinar su calidad.
Las tobas andesíticas se encuentran conformadas por plagioclasa,
piroxeno y cuarzo (Anexo 1).
3.4.3 Estructura
En el área se puede apreciar un fallamiento al oriente del sector de
estudio, tiene una dirección preferente NE – SW, el cual separa el Grupo
Metamórfico (Unidad Chiguinda) con las rocas volcánicas de la Fm.
3.4.4 Cortes Geológicos
3.4.4.1. Corte Geológico Regional
Se realiza el corte geológico A – B del área con dirección Oeste – Este,
el cual pasa por la cantera de arcilla, y en el que se puede determinar que se
encuentra formado por andesitas, tobas andesíticas de la Formación
Sacapalca, y finalmente observamos el depósito superficial que corresponde
a las arcillas de la cantera “Divino Niño” (Anexo 3).
3.4.4.2. Corte Geológico Local
En el corte geológico local C – D del área con dirección Oeste – Este,
se puede determinar la presencia de tobas andesíticas, arcilla, arcilla con
CAPÍTULO IV
4. GEOLOGÍA DEL YACIMIENTO
4.1 Cartografía Detallada
Luego de la investigación geológica realizada no se ha podido determinar otra
área diferente a la que se encuentra explotando actualmente la Asociación “Divino
Niño”, considerando que el resto del sector se encuentra constituido
predominantemente por tobas andesíticas; por tal razón se realizará la descripción
únicamente de este cuerpo.
Cantera “Divino Niño”
Este depósito de material arcilloso se encuentra ubicado en las
coordenadas UTM 690.480 – 9.568.360, en terrenos de propiedad de la
Asociación “Divino Niño”.
Para delimitar el depósito, realizar la geología y obtener las reservas
del cuerpo, se procedió a realizar algunas labores mineras exploratorias
como: franqueo de 7 calicatas y 1 zanja; es importante mencionar que en la
cantera se consideraron algunos trabajos exploratorios realizados por los
En la delimitación de la cantera jugó un papel muy importante la
presencia de obras civiles, accidentes geográficos, movimientos en masa y
terrenos particulares en el sector, considerando para el efecto una área de
protección, en la cual no es factible desarrollar actividades de explotación;
quedando como cantera útil una superficie de 0.53 hectáreas y limitada de la
siguiente manera:
Norte: camino de acceso a la parroquia Cera,
Sur: terrenos particulares,
Este: vía inter-parroquial, y
Oeste: naciente del tributario de la Q. Gauga.
Para los trabajos de las calicatas exploratorias, en algunos casos se
profundizaron las excavaciones en las cuales la gente de la Asociación
“Divino Niño” realizan sus trabajos de explotación; en otros casos se procedió
a realizar las excavaciones desde la superficie.
Calicata No 1 (coordenadas UTM 690.450 – 9.568.363):
limoso de coloración café obscuro y gris (Figura 16) (Anexo V –Lámina 1/8).
Figura 16: Toma de medidas en calicata 1
Calicata No 2 (coordenadas UTM 690.450 – 9.568.360):
Tiene una profundidad de 2.00 metros aproximadamente, su
estratigrafía es la siguiente: 0.50 metros de suelo (material orgánico); 0.90
metros de material arcilloso color café oscuro con presencia tanto de
fragmentos angulosos de material volcánico (3.00 cm) como de raíces; 0.20
metros de fragmentos de tobas andesíticas en una matriz arcillo-limosa de
coloración marrón claro; y 0.40 metros de material arcillo-limoso de coloración
Figura 17: Vista de calicata 2
Calicata No 3 (coordenadas UTM 690.437 – 9.568.330):
Tiene una profundidad de 1.50 metros aproximadamente, su
estratigrafía es la siguiente: 0.20 metros de suelo (material orgánico) y 1.30
metros de fragmentos de tobas andesíticas (3.00 cm) en una matriz arcillo-
Figura 18: Trabajos en calicata 3
Calicata No 4 (coordenadas UTM 690.449 – 9.568.321):
Tiene una profundidad de 3.30 metros aproximadamente, su
estratigrafía es la siguiente: 0.50 metros de suelo (material orgánico); 1.40
metros de material arcilloso color café oscuro con presencia tanto de
fragmentos angulosos de tobas andesíticas (3.00 cm) como de raíces; y 1.40
metros de fragmentos de tobas andesíticas (0.20 cm) en una matriz arcillo-
Figura 19: Vista de calicata 4
Calicata No 5 (coordenadas UTM 690.491 – 9.568.350):
Tiene una profundidad de 4.50 metros aproximadamente, su
estratigrafía es la siguiente: 0.50 metros de suelo (material orgánico); 0.70
metros de material arcilloso color café claro con presencia tanto de
fragmentos angulosos de tobas andesíticas (3.00 cm) como de raíces; 0.80
metros de fragmentos pequeños de tobas andesíticas (0.30 cm) en una matriz
arcillo-limosa de coloración marrón claro; y 2.50 metros de material arcillo-
Figura 20: Toma de información en calicata 5
Calicata No 6 (coordenadas UTM 690.494 – 9.568.364):
Tiene una profundidad de 1.70 metros aproximadamente, su
estratigrafía es la siguiente: 0.30 metros de material orgánico y restos de
basura; y 1.40 metros de material arcillo-limoso de color café oscuro con
presencia de fragmentos angulosos de tobas andesíticas de 0.1 a 0.3 cm
Figura 21: Toma de información en calicata 6
Calicata No 7 (coordenadas UTM 690.474 – 9.568.373):
Tiene una profundidad de 2.30 metros aproximadamente, su
estratigrafía es la siguiente: 0.50 metros de suelo (material orgánico); 0.30
metros de material arcilloso color café claro con presencia tanto de
fragmentos angulosos de tobas andesíticas (3.00 cm) como de raíces; y 1.50
metros de fragmentos pequeños de tobas andesíticas (0.30 cm) en una matriz
Figura 22: Trabajos en calicata 7
Zanja No 1:
Tiene las siguientes dimensiones: longitud de 5.00 metros, ancho 0.20
metros y 0.40 metros de potencia aproximadamente, evidenciándose la
Figura 23: Trabajos en zanja 1
4.2 Principales Minerales
Los principales minerales encontrados en este depósito son: sílice, óxido de
aluminio, óxido de calcio y óxido de hierro (Anexo VI - Tesis de la Escuela de Bellas
Artes de la Universidad Técnica Particular de Loja - Proyecto Cera)
4.3 Génesis del Yacimiento
Se considera que el depósito de arcilla se formó producto de la meteorización
de las tobas andesíticas existentes en las partes altas (loma Tunduranga), partículas
que fueron depositadas en la parte baja producto de la transportación por agentes
La presencia de fragmentos angulosos de tobas andesíticas en la matriz
arcillosa (calicatas) se debe a que éstos no han recorrido una distancia
representativa que permita desintegrar éstas partículas.
Las pátinas de carbonato de calcio presentes en la muestra M-7 se deben a la
migración de aguas que fluyen desde la parte alta del terreno hasta la parte de la
quebrada, las cuales recorren rocas volcánicas y rocas sedimentarias que tienen en
su composición química presencia de minerales que pueden ser transformados en
CAPÍTULO V
5. GEOLOGÍA ECONÓMICA
5.1 Calidad del Mineral
Con el objeto de conocer la calidad de la cantera de material arcilloso, se
procedió a enviar 5 muestras para ser analizadas en los laboratorios de la
Universidad Técnica Particular de Loja. Estas muestras fueron sometidas al ensayo
a la quema, a 1025 °c y por un tiempo de 6 horas. Los resultados muestran que el
material arcilloso presente en el sector es apto para la fabricación de cerámicas. Es
importante mencionar que las muestras fueron tomadas a diferentes profundidades
[image:59.596.81.495.469.746.2](1.30, 2.00, 2.50, 3.60 y 4.50 metros). (Figura 24).
5.2 Evaluación de Reservas
Se entiende como reservas a la cantidad de mineral útil que se encuentra en
la corteza terrestre, pudiendo ser expresado en unidades de volumen. Para el
presente trabajo se utilizarán las unidades del Sistema Internacional de Medidas (1
Ton. = 1000 kg.).
El cálculo de reservas es una tarea muy importante, la cual concluye los
estudios preliminares de búsqueda y exploración, determinando el valor industrial del
depósito.A continuación se indicará una tabla comparativa de las categorías de
reservas adoptadas por varios países2:
PAÍSES SOCIALISTAS EE.UU. INGLATERRA FRANCIA ALEMANIA ECUADOR
A Medidas Probadas Ciertas Seguras Probadas
B Deducidas Probables Probables Probables Probables
C1 Señaladas Geológicas
[image:60.596.85.502.510.635.2]C2 Posibles Supuestas
Tabla 2: Categorías de reservas adoptadas por varios países
Para el cálculo de reservas del depósito se han escogido los siguientes métodos3:
52
2-3
Es el método de cálculo más simple. En este caso la forma compleja
del cuerpo mineral se sustituye por una placa o lámina de volumen
equivalente, cuyo espesor corresponde con la potencia media del cuerpo.
El área delimitada se determina planimétricamente o por otro método
de cálculo. El espesor medio se estima por la media aritmética simple.
A= 5.298,22 m2(cálculo en ACAD)
P1 + P2 + P3 +P4 + P5+ P6+P7
ε= ---
7
ε= 2,24 m
VT = A x ε
VT =11.868,01 m3
R = VT x P. Específico arcilla (Anexo VI)
R = 11.868,01 m3 x 1,77 Ton/m3
Reservas probables = 21.006,38 Ton.
A= Área de la cantera (m2)
ε= Profundidad promedio de la cantera (m)
VT = Volumen de la cantera (m3)
5.2.2 Método de secciones o perfiles
El procedimiento en este método se lo realiza trabajando entre dos
bloques de exploración contiguos.
Estos bloques tienen que ser paralelos y deben estar atravesando al
cuerpo mineralizado ya sea perpendicular o en su misma dirección, ya que
este es un dato muy importante para poder dividir al cuerpo en partes
proporcionales y así reducir de esta manera los errores que se puedan
cometer en el cálculo de reservas.
Luego procedemos al contorneo de los perfiles, dándoles formas
geométricas e iniciando el cálculo de las superficies.
Una vez obtenidas las superficies de cada uno de los perfiles,
procedemos a utilizar la siguiente fórmula para el cálculo del volumen (Anexo
2
De donde:
V1 = Volumen (m3)
So = Superficie del primer perfil (m2)
S1 = Superficie del segundo perfil (m2)
L = Distancia entre perfiles (m)
En éste método no se utiliza el dato de profundidad media del cuerpo
ya que obtenemos el volumen directamente con la fórmula.
159,85 + 70,49
V1 = --- x 10,94
2
V1 = 1.259,96 m3
70,49 + 65,97
V2 = --- x 14,98
2
2
V3 = 874,93 m3
44,71 + 19,65
V4 = --- x 9,97
2
V4 = 320,83m3
Con este método tenemos los siguientes resultados:
V1 + V2 + V3 +V4 = VT
1.259,96 m3 +1.022,09 m3+874,93 m3+320,83 m3
VT =3.477,81 m3
R = V x P. Específico arcilla (Anexo VI)
R = 3.477,81 m3 x 1,77 Ton/m3
301,18 + 206,09
V1 = --- x 10,94
2
V1 = 2.774,77 m3
206,09 + 130,51
V2 = --- x 14,98
2
V2 = 2.521,13 m3
130,51+ 103,79
V3 = --- x 15,81
2
V3 = 1.852,14 m3
103,79+ 32,39
V4 = --- x 9,97
2
V4 = 678,86 m3
2.774,77 m3 +2.521,13 m3 +1.852,14 m3 +678,86 m3
VT = 7.826,90 m3
R = V x P. Específico arcilla (Anexo VI)
R = 7.826,90 m3 x 1,77 Ton/m3
Reservas probables = 13.853,61 Ton.
5.3 Sistema de explotación
Técnicamente las arcillas del sector se presentan en el marco de operación
de sistemas de explotación a Cielo Abierto, fundamentada por la disposición del
cuerpo.
Análisis geométrico minero
El análisis geométrico-minero sustenta la forma geométrica que se adapta al
cuerpo mineral, con el propósito de establecer la manera de cómo se debe proceder
al desarrollo de la explotación y como consecuencia determinar el sistema de
explotación más adecuado para el proyecto. En nuestro caso el sistema de
de la capa de suelo correspondiente al horizonte A se compone de materiales tipo
orgánico y no supera los 40 cm.
La topografía de la superficie y la morfología del cuerpo son regulares, por lo
que se aplicará una sola variante en lo referente al sistema de explotación.
La posición de inicio de los trabajos, la dirección de desarrollo y el reparto de
los trabajos de destape en función a la explotación y al tiempo, se realizarán según
al método de explotación a aplicar.
Esta investigación tiene por objeto la extracción racional y técnica del material
arcilloso, teniendo como información previa las características del yacimiento y el
volumen a extraer, lo que permitirá elegir el método más adecuado de explotación.
Elección del Método de Explotación
Para la elección del Método de Explotación para arcillas se ha estimado entre
otras cosas la morfología, condiciones de yacencia, profundidad con relación a la
condiciones que presenta para su explotación.
Se ha establecido la elección de las metodologías usadas en minería en
general y de materiales no metálicos. Las clasificaciones de sistemas de explotación
a Cielo Abierto presentan varias alternativas, de las cuales para su aplicación se
debe precisar cuál es la más óptima a utilizar.
De esta forma se tiene las siguientes clasificaciones de Sistemas de
Explotación a Cielo Abierto: Clasificación de Sistemas de Explotación a Cielo Abierto
según Shesko; Clasificación de Sistemas de Explotación a Cielo Abierto según el
Instituto Mineralógico de España. Estas clasificaciones se aplican de acuerdo a la
magnitud de la explotación, es decir: para grandes, medianas y pequeñas canteras.
La clasificación de Shesko es más aplicable para explotaciones a gran escala
y utilización de maquinarias de amplias dimensiones, por lo que se descarta para la
elección.
La clasificación propuesta por la Escuela Técnica Superior de Ingeniería de
Minas de España está basada en la forma de explotación de materiales a mediana y
DETALLE DE LAS CARACTERÍSTICAS DEL CUERPO DE ARCILLA
Características Generales Tipo de Mineralización: No Metálica
Material: Arcilla
Características Geométricas
del Cuerpo
Morfología Tabular inclinada
Superficie Rectángulo distorcionado
Pendientes 14 grados aproximadamente
Disposición del material Material distribuido en capas Característica de sobrecarga Tipo de recubrimiento Suelo orgánico
Características técnico
mineras del material
Características físico
[image:69.596.64.487.178.337.2]mecánicas y otras. P. Específico: 1,77
Tabla 3: Detalles de las características del cuerpo de arcilla
Comparando estas características con las descritas en la clasificación se
puede establecer que el método de explotación que presenta mayor similitud con las
características del cuerpo a explotar es el Método de Cantera, el cual se escoge
para la explotación de las arcillas del sector.
Descripción del Sistema de Explotación
La variante de explotación escogida -Método de Cantera- se desarrollará
mediante el laboreo de franjas de explotación que se realizan desde las partes de
mayor elevación hacia las de menor elevación. Estas franjas se llevarán a cabo
mediante el franqueo de trincheras, para luego continuar con el desarrollo de los
El método de explotación a aplicarse permitirá realizar trabajos de explotación
por escalonamiento, formando bancos en forma descendente. La profundidad de la
cantera no superará los 6 metros, tomando como referencia el nivel actual del
terreno (Anexo VII).
Delimitación del campo de la cantera
La cantera no sobrepasará la superficie que actualmente está siendo utilizada
para las labores mineras artesanales (0.53 has) (Anexo IV).
Delimitación del campo minero
Se considerará como campo minero los lugares en los cuales procesan y
elaboran las cerámicas (viviendas y talleres de las de personas de la comunidad)
(Anexo IV).
SISTEMA DE EXPLOTACIÓN
iniciará la explotación.
El método de destape a emplearse es el de trincheras inclinadas
simples para la franja de explotación; Para el efecto se profundizará la capa
de material dando una plataforma de trabajo lo suficientemente ancha para la
circulación del personal; estas plataformas deben ser diseñadas a
contrapendiente y con drenajes en la unión entre la plataforma y el talud.
El destape del yacimiento se irá dando a medida que se vaya
avanzando en la explotación, ocasionando la separación de los niveles de
suelo y la creación de bancos de reposo y de trabajo.
El destape del yacimiento a explotar se lo efectuará en forma artesanal
con la ayuda de herramientas manuales; una vez removido este horizonte se
procederá a preparar el frente de trabajo con herramientas manuales, con las
que se franquearán las trincheras y se perfilarán los taludes de acuerdo a los
ángulos establecidos. Este procedimiento se ha determinado en base al
La forma de arranque será homogéneo y las plataformas de los bancos
tendrán una forma rectangular alargada, el arranque se lo continuará
realizando como hasta la presente fecha (en forma artesanal). A partir de esta
explotación uniforme los contornos superiores de la mina se irán ampliando
conforme avance el arranque del material, de tal manera que se mantenga
esa diferencia de preparación entre formación de bancos y el destape de la
sobrecarga.
Los parámetros de diseño de la explotación a considerar para el
desarrollo de la cantera, se han determinado partiendo del concepto en que
opera el Sistema de Explotación, los datos de los ensayos de laboratorio y a
la variante que resulta aplicable para la explotación de arcillas en el sector.
La variante propuesta plantea el desarrollo de franjas de explotación
que se realizarán desde las partes de mayor elevación, en forma de
trincheras. Los bancos tendrán las siguientes dimensiones:
Longitud (m) Ancho (m) Altura (m) Ángulo del talud
Plataforma superior: 27.00
Plataforma media: 55.00
Plataforma inferior: 70,00
Considerando que en la descripción de calicatas se ha podido
determinar 3 horizontes diferentes (cobertura vegetal, clastos de toba
andesítica en matriz arcillo-limosa y material arcilloso), éstos deberán ser
emplazados en sectores diferentes con la finalidad de darles un tratamiento
previo de cribado, el cual permitirá retirar los clastos de material volcánico y
raícesdel material arcilloso.
El cargado del material lo realizarán en bultos a medida que se
aperturen las plataformas, los cuales serán transportados a las zonas de
CAPÍTULO VI
6 MANEJO AMBIENTAL DE LA CANTERA
En este capítulo se dará a conocer el estado actual de la cantera, la influencia
que tendrán los trabajos así como los planes a aplicarse para un manejo sustentable
del área minera. Es importante mencionar que se considerarán los aspectos más
relevantes.
6.1 Datos Generales
Nombre: “DIVINO NIÑO”
Código:
Ubicación:
PROVINCIA CANTÓN PARROQUIA
LOJA LOJA TAQUIL
Regional: Loja
Coordenadas UTM:
VÉRTICES X Y
PP 690.400 9´568.400
1 690.600 9´568.400
2 690.600 9´568.300
3 690.400 9´568.300
INFORMACIÓN GENERAL
Estado Actual de la Cantera
La cantera de material arcilloso ha venido siendo explotada por los
moradores del barrio Cera, material que es utilizado para la elaboración de
cerámicas, las cuales son comercializadas en su mayor parte en la ciudad de
Loja.
Los trabajos que viene desarrollando la comunidad sonde forma
artesanal y no cuentan con asesoramiento técnico que garantice la
explotación adecuada del depósito.
El terreno ubicado en el lindero norte del depósito se encuentra
inestable considerando que por este sector circulan las aguas provenientes de
la alcantarilla ubicada en la vía inter-parroquial. Es importante mencionar que
el camino que se ubica en este mismo lindero es muy estrecho lo cual no
Para conocer la distribución de la precipitación de la zona del área de
influencia del área minera se ha utilizado datos de tres estaciones
meteorológicas: Loja, Saraguro y Catamayo; y, tres estaciones pluviométricas:
El Cisne, San Lucas y San Francisco (San Ramón).
Para los datos de temperatura del área de estudio se utilizó la
información de la estación meteorológica de La Argelia.
La Temperatura media anual del sector de estudio es de 14° C,
caracterizada por un régimen estacional bastante homogéneo. La oscilación
térmica es de 1,2° C, es así que en el mes más cálido (noviembre) la
temperatura asciende a 15,2° C y en el mes más frío la temperatura
desciende a 12,8° C.
La estación base “La Argelia” presenta una precipitación media anual
de 909,2 mm, siendo el mes de marzo el de mayor valor (138,5 mm). Los
meses de menor precipitación son agosto con 47,4 mm y septiembre con 46,9
mm. Este parámetro tiene un comportamiento bimodal con picos lluviosos en
el año, el primero de diciembre – abril, y el segundo mayo – noviembre.
69
4
El principal drenaje en el sector lo constituye el río Chichaca, el mismo
que recorre de noreste a suroeste, este a su vez es alimentada por otros
afluentes menores como la quebradas: Huangazo, Yurusa Shungu y
Guangora, las mismas que constituyen una red hidrográfica dendrítica.
Procesos geodinámicos:
Erosión
Los procesos erosivos en el sector se dan principalmente luego de la
época de invierno, ya que en esta época la gente se dedica a la agricultura,
dejando removida la tierra, provocando posteriormente en verano la erosión
eólica de los terrenos. También los procesos erosivos actúan en las laderas
de las elevaciones que tienen pendientes pronunciadas, por efectos de la
erosión y acarreo de material producto de las aguas lluvias en la temporada
invernal.
Infraestructura Existente:
Red Vial:
Servicios Básicos:
El barrio Cera cuenta con servicios de agua potable, alcantarillado y luz
eléctrica, pero el sector que comprende la cantera no cuenta con baterías
sanitarias.
6.2 Descripción del medio biótico
Flora: La vegetación en la zona de estudio es escasa, sin embargo existe la
presencia árboles maderables, arbustos y plantas pequeñas. A continuación se
detallará la flora existente en el sector:
NOMBRE CIENTÍFICO NOMBRE COMÚN FAMILIA
Schefflerasp Pumamaquí ARALEACEAE
Gynoxislaurifolia Tunash ASTERACEAE
Baccharisobtusifolia Chilca ASTERACEAE
Gnaphaliumelegans Oreja de perro ASTERACEAE
Chrysanthemumfrutescens Desconocido ASTERACEAE
Bidensandícola Ñachag ASTERACEAE
Racino multiflora Bromelia BROMELIACEAE
Tillandsiastraminea Bromelia BROMELIACEAE
Helianthoidessp Bromelia BROMELIACEAE
Clethrareticulata Almiscle CLETHRACEAE
Hedyosmumsp Guayusa de campo CLORANTACEAE
Clusialatipes Duco CLUSACEAE
Bryophyllum Desconocido CRASSULACEAE
Weinmanniasp Cashco CUNNONIACEAE
Elaphoglossumsp Desconocido DRYOPTERIDACEAE
Bejariarecinosa Payamo ERICACEAE
Gaultheriareticulata Mote Pelado ERICACEAE
Gaultheria erecta Desconocido ERICACEAE
Pernethiaprostata Desconocido ERICACEAE
Eupherbialaurifolia Pigllo EUPHOPORBIACEAE
Alloplectussp Desconocido GESNERACEAE
Gesneriasp Desconocido GESNERACEAE
Hyptiseriocephala Desconocido LAMIACEAE
Chinopodiumlaxifolium Romero de cerro LAMIACEAE
Perseaferruginea Desconocido LAURACEAE
Nectandra laurel Laurel LAURACEAE
Tibouchina laxa Dumarin MELASTOMATACEAE
Miconiasp Sierrilla MELASTOMATACEAE
Tibouchina laxa Desconocido MELASTOMATACEAE
Myricapubescens Laurel de Cera MYRTACEAE
Myrciantesropoloide Arrayan MYRTACEAE
Agonandrasp Desconocido OPILIACEAE
Epidendrumsp Orquidea ORCHIDACEAE
Pleurothallissp Orquidea ORCHIDACEAE
Oncidiumfragans Orquidea ORCHIDACEAE
Piperbogotense Desconocido PIPERACEAE
Paspalumhumboltiana Pasto POACEAE
Calamagrostis intermedia Paja de Cerro POACEAE
Oxonopussp Pasto POACEAE
Monninaarbuscula Monina POLYGALACEAE
Teridiumsp Llashipa PTERIDACEAE
Hesperomelesoctusifolia Quique ROSACEAE
Palicoureaaracmatophylla Desconocido RUBIACEAE
Solanumsp Desconocido SOLANACEAE
Pynuspatula Pino PINACEAE
Eucaliptus sp Eucalipto MYRTACEAE
Fauna: Para este inventario se procedió a entrevistar a los pobladores y se
investigó en algunos estudios realizados en la parroquia Taquil.
NOMBRE CIENTÍFICO NOMBRE COMÚN FAMILIA
Cuvia aparea Cuy silvestre CAVIIDAE
Desmodussp Murciélago DESMODONTIDAE
Caluromisderbianus Guanchaca DIDELPHIDAE
Sylvilagusbrasiliensis Conejo LEPORIDAE
Microryzomyssp Ratón de páramo MURIDAE
Mustela frenata Chucurillo MUSTELACAE
Stictomystaxanoski Sacha cuy RODENTIA
Falco femoralis Halcon FALCONIDAE
Phalcoboenuscaranculatus Curiquingue FALCONIDAE
Notiochelidonmurina Golondrina HIRUNDINIDAE
Coeligenatorcuata Picaflor THRAUPINAE
Lesviavistoria Colinegro TROCHILIDAE
Colibricoruscans Quinde TROCHILIDAE
Todusfuscater Mirlo TURDIDAE
Trachyboasp Culebra COLUBRIDAE
Botrhopsasper Equis COLUBRIDAE
Leptodeiraseptentrionalis Macanche COLUBRIDAE
Ameivaseptemlineata Lagartija TEIIDAE
6.3 Actividades a desarrollarse
Dentro de las actividades mineras programadas tenemos: desbroce y retiro de
la cobertura vegetal; conformación de plataformas y transporte del material a las
zonas de stock.
6.4 Identificación y Valoración Cualitativa de Impactos
En lo referente a este tema se identificarán y valorarán los impactos
ambientales que se causarían al ambiente con las actividades que se desarrollarán
Medio inerte:
Aire y Agua
La calidad del aire no será afectada, considerando que para el
desbroce y retirode la cobertura vegetal; la conformación de plataformas y el
transporte de material a las zonas de stock no se utilizará maquinaria. La
calidad de agua no será afectada ya la cabecera de la única vertiente natural
se encuentra ubicada en la parte baja del depósito y en este tramo no
contiene agua.
Suelo
En el caso del suelo, el impacto que se produciría sería temporal luego
de los trabajos de desbroce y apertura de plataformas. Estos trabajos no
Flora
En cuanto a los impactos adversos relacionados con la flora, el daño es
casi nulo por la escasez de la vegetación del lugar.
Fauna
En el área de intervención no existe fauna silvestre, únicamente existen
animales domésticos. Los trabajos de explotación no producirán alteraciones
a la fauna existente.
Perceptual:
Unidad de Paisaje
En lo que se refiere al paisaje, este será modificado por los trabajos de
explotación, pero con el cambio de geometría del talud se mantendría la
No existirá una afectación negativa a la salud de las personas del
Aire:
No existirán maquinarias trabajando en el sector por lo tanto no existirán
alteraciones en la calidad del aire.
Agua:
Evitar el emplazamiento del material a la cabecera de la quebrada con la
finalidad de evitar el transporte de sólidos en suspensión hacia las partes bajas en
temporada invernal.
Suelo:
No existirá contaminación al suelo considerando que los trabajos se los
desarrollará de manera artesanal.
Flora:
El material producto del desbroce deberá ser almacenado en un lugar
La población del barrio Cera se verá beneficiada con estos trabajos, ya que
trabajarán directamente con el material explotado desde la etapa de clasificación
hasta la elaboración del producto final. Es importante que se considere la
construcción de baterías sanitarias cerca del área de stock para las personas que
trabajen en el depósito.
Obras Adicionales:
Ampliar el camino de ingreso al barrio Cera y canalizar las aguas de la
alcantarilla directamente hacia la quebrada (podría realizarse por el camino
CAPÍTULO VII
CAPÍTULO VII
7 CONCLUSIONES Y RECOMENDACIONES
7.1 Conclusiones
- En la cantera de arcilla ubicada en el barrio Cera se encuentran desarrollando
una actividad minera artesanal, realizando excavaciones sin un sistema
establecido, factor que pone en riesgo a las personas que trabajan en este
sector,
- El área de interés como su área de influencia ha sido estudiada en su
componente geológico, el cual revela que el sector se encuentra constituido
en su mayor parte por rocas volcánicas ( tobas andesíticas) pertenecientes a
la Formación Sacapalca; así como por un depósito superficial de material
sedimentario que comprende la cantera de arcilla, motivo de éste estudio,
- Para el cálculo de reservas se determinaron los métodos de: Media Aritmética
y el de Secciones o perfiles. Se considerarán como válidos los valores del
método de secciones debido que en el de la media aritmética se utilizó una
profundidad media de 2,24 m, y el diseño de explotación permite
