(1)SOFTWARE PARA REALIZAR EL COSTEO DE SKIDS Y SHELTERS PARA LA EMPRESA DE TABLEROS ELÉCTRICOS GIM INGENIERÍA ELÉCTRICA LIMITADA.. CINDY JULIETH QUIROGA ROJAS. UNIVERSIDAD DISTRITAL FRANCISCO JOSÉ DE CALDAS FACULTAD TECNOLÓGICA PROYECTO CURRICULAR DE INGENIERIA MECÁNICA BOGOTÁ D.C. 2015.

(2) SOFTWARE PARA REALIZAR EL COSTEO DE SKIDS Y SHELTERS PARA LA EMPRESA DE TABLEROS ELÉCTRICOS GIM INGENIERÍA ELÉCTRICA LIMITADA.. CINDY JULIETH QUIROGA ROJAS. Trabajo de grado para optar el título de Ingeniero Mecánico. Tutor Ing. John Alejandro Forero Casallas. UNIVERSIDAD DISTRITAL FRANCISCO JOSÉ DE CALDAS FACULTAD TECNOLÓGICA PROYECTO CURRICULAR DE TECNOLOGÍA MECÁNICA BOGOTÁ D.C. 2015.

(3) TABLA DE CONTENIDO. Pág. 1. PLANTEAMIENTO DEL PROBLEMA 1.1 Contexto Nacional 1.2 Contexto Local 1.3 Problema 1.4 Justificación 1.5 Objetivo General 1.6 Objetivos Específicos. 12 12 12 13 14 14 15. 2. MARCO TEORICO 2.1 Shelter 2.2 Skid 2.3 Sistema de aire acondicionado 2.4 Sistema de detección de incendios 2.5 Sistema de extinción de incendios 2.6 Bases de datos 2.7 Sistemas manejadores de bases de datos 2.8 Programación orientada a objetos (POO) 2.9 Lenguaje orientado a objetos. 16 16 17 19 20 21 21 23 23 24. 3. METODOLOGIA DEL PROYECTO 3.1 Parámetros de entrada 3.1.1 División de las estructuras en cada parte 3.1.1.1 Skid 3.1.1.2 Shelter 3.1.2 Tipo de material utilizado en cada subestructura 3.1.2.1 Skid 3.1.2.2 Shelter 3.2 Base de Datos 3.3 Desarrollo de manuales 3.3.1 Manual Técnico 1. Objetivo general del sistema 2. Objetivos específicos del sistema 3. Diagrama de flujo de datos a. Proceso general b. Proceso de usuario estándar c. Proceso de administrador. 26 26 26 26 27 27 27 31 36 38 38 38 38 39 39 40 41 2.

(4) 3.3.2. 4. d. Diccionario de datos i. Usuarios ii. Shelter y Skid iii. Material iv. Iluminación 4. Campos requeridos a. Pantalla de acceso b. Pantalla de selección c. Pantalla cotización Shelter d. Pantalla cotización Skid e. Pantalla modificar base de datos f. Pantalla oferta formal 5. Modelo lógico de datos 6. Diagrama entidad – relación 7. Diagrama físico 8. Plataforma de usuario Manual de usuario 1. Diagrama general del sistema 2. Diagrama particular detallado a. Modificar base de datos b. Cotización Shelter c. Cotización Skid d. Generación de la cotización 3. Explicación genérica de las frases del sistema 3.1 Modificar base de datos 3.1.1 Modificar información de artículo 3.1.2 Crear nuevo usuario 3.2 Cotización Shelter 3.2.1 Selección de materiales y componentes para Shelter 3.3 Cotización Skid 3.3.1 Selección de materiales y componentes para Skid 3.4 Generación de la cotización 3.4.1 Impresión de la cotización 4. Instalación del sistema 5. Iniciación al uso del sistema. DESARROLLO DEL SOFTWARE 4.1 Desarrollo de la programación para la creación del software 4.1.1 Protocolo de cotización para Skids. 42 42 42 43 44 44 44 45 46 50 54 56 56 57 58 58 59 59 60 60 60 60 61 62 62 62 62 62 62. 62 63 63 63 66 67 67 67 3.

(5) 4.1.2 Protocolo de cotización para Shelters 4.1.3 Ejecución y prueba del software 4.1.3.1 Cotización Shelter 4.1.3.2 Cotización Skid 4.1.4 Análisis de resultados obtenidos con el software 4.1.4.1 Shelter 4.1.4.2 Skid 4.1.5 Tiempo de ejecución 5. ANÁLISIS FINANCIERO 5.1 Costo mano de obra ofertas 5.2 Costo mano de obra ofertas 5.2.1 Recursos Humanos 5.2.2 Recursos de Hardware 5.2.3 Insumos, fungibles y gastos 5.2.4 Resumen Costos proyecto 5.3 Análisis Costo – Beneficio. 74 80 80 83 85 85 85 86 87 87 88 88 88 89 89 89. 6. CONCLUSIONES. 92. 7. BIBLIOGRAFIA. 94. 4.

(6) LISTA DE FIGURAS. Figura 1. Shelter metálico (Autora 2015). 13. Figura 2. Skid metálico (Autora 2015). 14. Figura 3. Pantalla de funcionamiento básico de un sistema de aire acondicionado, tomado de “Plan de eficiencia energética” Ministerio de Minas y Energía. Shelter metálico (Autora 2015). 17. Figura 4. Captura de pantalla de la Base de datos en ACCES (Autora. 2015) Figura 5. Detalle pantalla de la Base de datos en ACCES (Autora. 2015). 34 34. Figura 6. Diagrama de flujo Proceso general. 36. Figura 7. Diagrama de flujo Usuario estándar. 37. Figura 8. Diagrama de flujo Administrador. 38. Figura 9. Pantalla de acceso. 41. Figura 10. Detalle A pantalla de acceso. 41. Figura 21. Pantalla de selección. 42. Figura 32. Detalle A pantalla de selección. 42. Figura 43. Pantalla cotización Shelter. 43. Figura 54. Datos del Cliente. 43. Figura 65. Datos baseShelter. 44. Figura 76. Datos Piso. 45. Figura 87. Datos Techo. 45. 5.

(7) Figura 98. Datos Estructura Vertical y Paredes. 46. Figura 109. Botones. 46. Figura 20. Pantalla cotización Skid. 47. Figura 211. Datos del Cliente. 47. Figura 22. Datos base Skid. 48. Figura 23. Datos Techo. 49. Figura 24. Datos Piso. 49. Figura 25. Datos Estructura vertical y paredes. 50. Figura 26. Botones. 50. Figura 27. Pantalla Modificar Base de Datos. 51. Figura 28. Casillas de selección Skid / Shelter. 51. Figura 29. Campo de selección ID. 52. Figura 30. Botón cargar. 52. Figura 31. Botón actualizar articulo. 52. Figura 32. Botón guardar articulo nuevo. 52. Figura 33. Pantalla oferta formal. 53. Figura 34. Botón imprimir. 53. Figura 35. Modelo lógico de datos. 54. Figura 36. Diagrama entidad – relación. 54. Figura 37. Diagrama físico. 55. 6.

(8) Figura 38. Diagrama general del sistema. 56. Figura 39. Diagrama Modificar base de datos. 57. Figura 40. Diagrama Cotización Shelter. 57. Figura 41. Diagrama Cotización Skid. 58. Figura 42. Diagrama Generación de la cotización. 58. Figura 43. Pantalla Panel de Control. 60. Figura 44. Pantalla Herramientas administrativas. 61. Figura 45. Pantalla Administrador de Origen de Datos. 61. Figura 46. Pantalla Crear nuevo origen de Datos. 62. Figura 47. Pantalla Configuración de ODBC Microsoft Access. 62. Figura 48. Pantalla Carpeta Cotizador. 63. Figura 49. Diagrama Cotización Skid. 63. Figura 50. Diagrama Cotización Skid. 64. Figura 51. Formato de cotización para Skids y Shelters. 69. Figura 52. Diagrama Cotización Skid. 75. Figura 53. Pantalla de para Cotización Shelter. 79. Figura 54. Formato final Cotización Shelter. 79. Figura 55. Pantalla de para Cotización Shelter. 81. Figura 56. Formato final Cotización Skid. 81. 7.

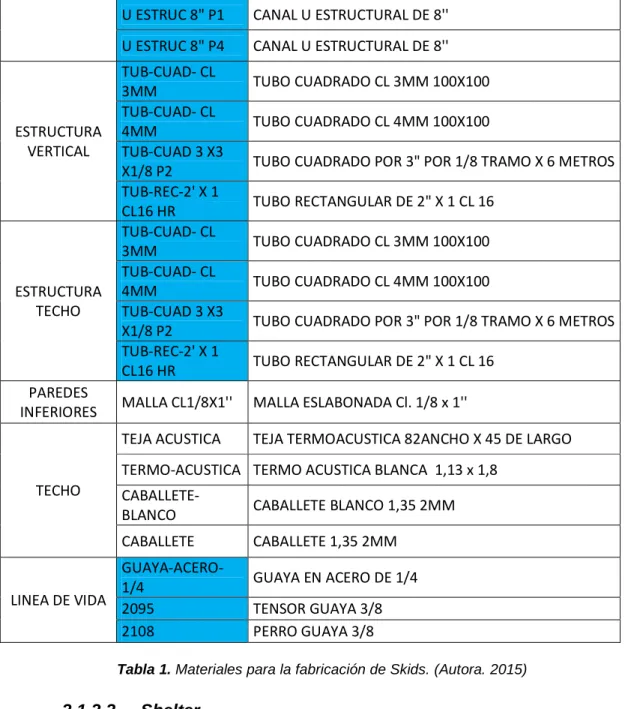

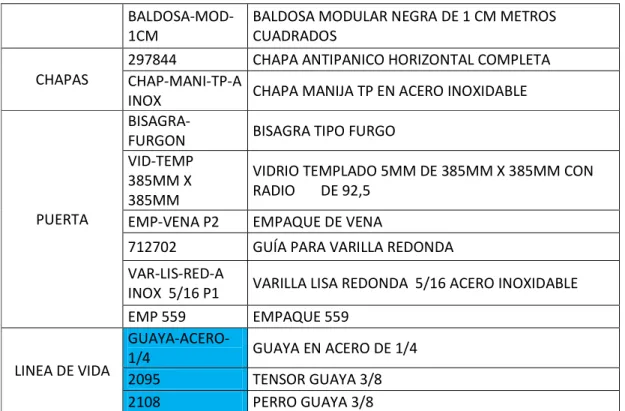

(9) LISTA DE TABLAS. Tabla 12. Materiales para la fabricación de Skids. (Autora. 2015). 24. Tabla 2. Materiales para la fabricación de Shelters. (Autora. 2015). 33. Tabla 3. Diccionario de datos Usuarios. 39. Tabla 4. Diccionario de datos Skid y Shelter. 39. Tabla 5. Diccionario de datos Material. 40. Tabla 6. Diccionario de datos Material. 45. Tabla 7. Pesos específicos de los materiales. 70. Tabla 8. Tabla de precios pintura según materiales. 72. Tabla 9. Tabla de precios por mano de obra. 74. Tabla 10. Tabla de precios por cargue. 74. Tabla 11. Tabla de precios por acompañamiento en campo. 74. Tabla 12. Pesos específicos de los materiales. 77. Tabla 13. Tabla de precios pintura según materiales. 78. Tabla 14. Tabla de precios por mano de obra. 70. Tabla 15. Tabla de precios por cargue. 86. Tabla 16. Pesos específicos de los materiales. 86. Tabla 17. Tabla de especificaciones para Shelter. 82. Tabla 18. Tabla de especificaciones para Skid. 84. 8.

(10) Tabla 19. Tabla comparación de precios para los diferentes métodos para Shelter. 86. Tabla 20. Tabla comparación de precios para los diferentes métodos para Skid. 86. Tabla 21. Tiempo de ejecución según cada etapa dependiendo del método de ejecución. 87. Tabla 22. Tabla costos mano de obra para ejecución de ofertas, según método de elaboración. 88. Tabla 23. Tabla de costos para Recursos humanos en el desarrollo del software. 89. Tabla 24. Tabla de costos para Recursos de hardware en el desarrollo del software. 89. Tabla 25. Tabla de costos para insumos, fungibles y gastos en el desarrollo del software. 70. Tabla 26. Tabla de costos totales en el desarrollo del software. 70. 9.

(11) RESUMEN En este documento se presenta el desarrollo de un software para realizar el cálculo monetario correspondiente a la construcción de un Skid o Shelter, aplicado a la empresa GIM Ingeniería Eléctrica Ltda., permitiendo estandarizar el proceso de cotización para estas estructuras metálicas. Se realiza con los datos iniciales de las solicitudes para cotizar de ofertas realizadas en la compañía y con el ánimo de mejorar el proceso y tiempo de realización de costeos y ofertas. Palabras clave: software, estructura metálica, programación orientada a objetos, costeo, oferta.. Shelter,. Skid. petrolero,. 10.

(12) INTRODUCCION GIM Ingeniería Eléctrica Ltda. es una empresa dedicada a la fabricación de tableros eléctricos y piezas metalmecánicas en general, desde el 2014 ha incursionado en la fabricación de estructuras metálicas conocidas como Skids y Shelters, presentes sobre todo en la industria petrolera, lo cual ha sido todo un reto debido a que ha sido un proceso muy acelerado. Ya que este tipo de proyectos se asignan mediante un proceso de adjudicación es pertinente presentar en el menor tiempo posible y de manera más acertada la oferta de venta, motivo por el cual es necesario mejorar el proceso de realización y presentación de la oferta. Para optimizar esta etapa, se propone el desarrollo de un software que con ciertos datos de entrada como las dimensiones y los tipos de material utilizados para la construcción de la estructura, sea capaz de realizar el cálculo del monto final de fabricación, presentado al cliente. Con el estudio de los errores cometidos de manera frecuente en el proceso de cotización y la detección de los pasos más demorados a la hora de realizar el costeo, se establecen métodos que nos permitan reducir tanto el tiempo como el error presentado en los cálculos requeridos. A continuación se muestran los antecedentes para la construcción de las ofertas presentadas en los proyectos de fabricación, el proceso común de cotización para Skids y Shelters y el desarrollo del software junto con sus manuales de usuario y técnico.. 11.

(13) 1. PLANTEAMIENTO DEL PROBLEMA. 1.1 CONTEXTO NACIONAL GIM Ingeniería Eléctrica Ltda. es una empresa dedicada a la fabricación y comercialización de tableros eléctricos de media y baja tensión, así como a la prestación de servicios de fabricación netamente metalmecánica de diversas estructuras; todo esto cumpliendo con las normativas aplicables. Esta empresa lleva 24 años en el sector y, al presente, cuenta con aproximadamente 150 empleados. Actualmente se encuentra en un proceso de expansión general al incursionar en la fabricación de Skids y Shelters metálicos, demandados principalmente en las industrias petrolera y cementera. Debido a que el sector Petrolero tiene una gran relevancia en la economía de nuestro país, es bastante apetecido trabajar con las distintas empresas que hacen parte del mismo como Ecopetrol, Petrominerales, Pacific Rubiales Energy, Occidental de Colombia, Petrotiger, etc., por lo cual se presentan varios proveedores buscando obtener la concesión de un contrato mediante un proceso de licitación. Para realizar la adjudicación de contratos en el sector petrolero se llevan a cabo procesos participativos para determinar las mejores condiciones de compra mediante el análisis de las ofertas presentadas, realizando un estudio del cumplimiento a cabalidad de los requerimientos solicitados por la entidad que genera la licitación en el pliego de condiciones. Este tipo de procedimientos se caracterizan por ser muy estrictos en la fecha límite de entrega, presentación de la documentación pertinente para la acreditación de la empresa y la exposición de manera clara y precisa de lo que se está ofertando.. 1.2 CONTEXTO LOCAL En promedio entre el 13% y el 16% de las ofertas realizadas en GIM Ingeniería Eléctrica Ltda. están orientadas a empresas petroleras, sin contar con las ofertas que son destinadas a otro tipo de compañías, pero que sin embargo tienen como cliente final una petrolera.. 12.

(14) Los procesos de licitación presentan algunas veces tiempos de entrega muy cortos, limitando el tiempo destinado para revisión de especificaciones, realización del costeo y oferta, y entrega de la misma. Generando que durante el proceso de ejecución se puedan presentar falencias como el incumplimiento en la entrega a tiempo de la oferta, cuantificación inexacta de material u omisión del mismo, necesario para la construcción de Skids o Shelters, y/o la formalización de manera incompleta de la oferta, teniendo en cuenta que allí se encuentran especificadas las características constructivas ofrecidas para el contenedor. Durante la cotización se presenta una alta variabilidad en la forma de proceder de los analistas de licitaciones y presupuestos metalmecánicos, debido a que dicho proceso no se encuentra estandarizado al interior de la empresa. Actualmente GIM Ingeniería Eléctrica Ltda. se encuentra en una etapa de implementación de mejoras, entre estas, se propone el uso de un software que a partir de las condiciones iniciales del cliente permita realizar el costeo del proyecto solicitado. Del anterior planteamiento se pueden desprender dos situaciones: que se presente un precio bajo, el cual podría ser asociado con mala calidad de los productos, o que se cobre un precio alto, el cual podría denotar una relación beneficio – costo desfavorable; por eso, es importante garantizar que las propuestas presentadas por parte de GIM Ingeniería Eléctrica Ltda. sean realizadas de manera exacta, sin generar pérdidas ni sobrecostos que signifiquen la descalificación de la oferta.. 1.3 PROBLEMA Los procesos de licitación requieren agilidad en los tiempos de realización además de exactitud en los materiales e insumos contemplados para su correcta ejecución, garantizando a la compañía ser competitiva en precios frente a otros proveedores y garantizar que no haya errores los cuales representen pérdidas económicas para la empresa o pérdida del contrato. Hasta el momento la generación de este tipo de software se encuentra muy limitada, ya que solo las empresas directamente implicadas con la ejecución de proyectos de Skids y Shelters, se encuentran interesadas en desarrollarlos, además que se busca restringir su uso para evitar perder las ventajas brindadas por este tipo de aplicación sistemática. Debido a la situación anteriormente planteada, la oferta comercial de este tipo de software es muy baja, lo que genera que los pocos distribuidores que ofrecen la opción de compra, lo hagan a un costo bastante alto. La adquisición de 13.

(15) un software capaz de realizar esta tarea con un proveedor ajeno a la empresa significa una gran inversión económica que es poco factible actualmente. La propuesta de utilizar un software incluye a su vez simplificar el proceso, que hasta el momento es largo y complejo, y cuya forma de ejecutarse actualmente significa perdidas no solo de carácter económico, sino de tiempo a la hora de ejecutar cada una de las tareas. Organizar el proceso para tener una mejor administración de los tiempos, los recursos económicos y un cálculo más acertado en la cotización, puede representar una mejora en el costo total de todo el proceso a futuro sobre el costo del mismo en la actualidad. Es evidente que la empresa necesita el software para mejorar su estructura tecnológica con el ánimo de brindar un mejor servicio y cumplir con las expectativas que presentan los clientes en cuanto a calidad y respuesta a sus demandas.. 1.4 JUSTIFICACIÓN El motivo por el cual se plantea desarrollar un software básicamente es sistematizar y estandarizar el proceso de ejecución para cotizaciones de Shelters y Skids en GIM Ingeniería Eléctrica Ltda., garantizando que cualquier analista pueda desarrollar una cotización de forma uniforme y de esta manera garantizar que se realice el mismo proceso para cada proyecto, aun cuando sus características principales sean diferentes. Este proceso debe estar basado en los costos reales de ejecución, determinados por el correcto cálculo del material, la mano de obra y los tiempos de producción; además de garantizar en gran medida que los precios presentados a los clientes serán los adecuados y de esta manera generar una ventaja competitiva para la empresa. Se contempla que para la empresa el costo del proceso, tal como se está ejecutando actualmente, no presenta una relación de costo-beneficio referente al tiempo y dinero tan alta como la podría presentar un proceso sistematizado, por lo cual se apoya e impulsa el desarrollo del proyecto en curso, en pro de realizar el estudio pertinente y de esta manera determinar si es o no viable financieramente. 1.5 OBJETIVO GENERAL Desarrollar un software que permita automatizar el proceso de costeo de Skids y Shelters para la empresa de tableros eléctricos GIM Ingeniería Eléctrica Ltda.. 14.

(16) 1.6 OBJETIVOS ESPECIFICOS • Determinar los parámetros de entrada para la cotización de Skids y Shelters. • Establecer la base de datos con los materiales utilizados en la construcción de Skids y Shelters. • Programar el software para cotizar estructuras metálicas de hasta 18 metros de longitud. • Diseñar para el software a desarrollar, el manual de instalación y el manual de usuario. • Determinar la viabilidad financiera del desarrollo del software.. 15.

(17) 2 MARCO TEÓRICO 2.1 SHELTER. Figura 1. Shelter metálico (Autora 2015). Contenedor metálico con cerramiento hermético apto para condiciones ambientales y estructurales exigentes como, intemperie, cargas estáticas y dinámicas; en el cual se alojan equipos eléctricos, electrónicos, de comunicación, de generación de energía, oficinas o instalaciones eléctricas que buscan ser protegidos de los diferentes escenarios climáticos bajo unas condiciones ambientales controladas. Para lograr dicho objetivo se fabrican con ciertas características metalmecánicas y eléctricas, las cuales pueden variar según la solicitud del cliente final. Para lograr el correcto funcionamiento, su diseño y fabricación cumple las normas más estrictas de funcionamiento, seguridad y prevención de acuerdo a regulaciones nacionales e internacionales, utilizando materiales y productos de óptima calidad. Los contenedores se componen metalmecánicamente de tres partes principales: •. Patín petrolero: es el Skid o patín que conforma la base del contenedor. Debe considerar un sistema de izaje para realizar maniobras de movimiento del contenedor. El Skid debe tener las dimensiones necesarias para instalar la caseta o contenedor sobre él. Se debe considerar una holgura para la instalación de equipos de aire acondicionado o cajas de conexión de cables.. 16.

(18) •. Caseta o contenedor: es la cabina que se construye sobre el patín, la cual debe ser lo suficientemente larga para alojar los equipos y sistemas requeridos. Una vez instalados los equipos deben existir espacios interiores suficientes para circulación, maniobra de operación y mantenimiento. Generalmente se encuentra construido en paneles tipo sándwich conformados por lámina y algún aislante térmico.. •. Techo: cubierta superior dispuesta sobre el contenedor para proteger los equipos alojados en el mismo. Generalmente se encuentra construido en paneles tipo sándwich conformados por lámina y algún aislante térmico.. De acuerdo a los requerimientos del cliente, el Shelter podrá estar provisto con sistemas de alimentación y distribución de energía, de aire acondicionado y de detección y/o extinción de incendios. 1. 2.2 SKID. Figura 2. Skid metálico (Autora 2015). 1. Tomado de fuente propia GIM Ingeniería Eléctrica Ltda.. 17.

(19) Estructura metálica autosoportada, apta para condiciones ambientales y estructurales exigentes, en la cual se alojan equipos eléctricos, electrónicos, de comunicación y de generación de energía, los cuales no necesitan un alto grado de protección, ni control de las condiciones climáticas y ambientales a las cuales están sometidos. Para lograr dicho objetivo se fabrican con ciertas características metalmecánicas y eléctricas, las cuales pueden variar según la solicitud del cliente final. Para lograr el correcto funcionamiento, su diseño y fabricación cumple las normas más estrictas de funcionamiento, seguridad y prevención de acuerdo a regulaciones nacionales e internacionales, utilizando materiales y productos de óptima calidad. Las estructuras se componen metalmecánicamente de tres partes principales: •. Patín petrolero: es el patín que conforma la base de la estructura. Debe considerar un sistema de izaje para realizar maniobras de movimiento. El patín debe tener las dimensiones necesarias para instalar el encerramiento sobre él. Se debe considerar una holgura para la instalación de cajas de conexión de cables.. •. Encerramiento: es estructura vertical se construye sobre el patín, la cual debe ser lo suficientemente larga para alojar los equipos y sistemas requeridos. Una vez instalados los equipos deben existir espacios interiores suficientes para circulación, maniobra de operación y mantenimiento. Generalmente se encuentra construido en malla metálica eslabonada y láminas de protección contra la lluvia.. •. Techo: cubierta superior dispuesta sobre el encerramiento para proteger los equipos alojados en el mismo. Generalmente se encuentra construido en tejas termoacústicas.. De acuerdo a los requerimientos del cliente, el Skid podrá estar provisto con sistemas de alimentación y distribución de energía.2. 2. Tomado de fuente propia GIM Ingeniería Eléctrica Ltda.. 18.

(20) 2.3 SISTEMA DE AIRE ACONDICIONADO Se conoce como un sistema de aire acondicionado al grupo de elementos que componen un sistema de refrigeración de aire, con los cuales se busca condicionar el ambiente mediante la climatización del aire de manera permanente al interior del recinto en el que serán instalados. Los sistemas de acondicionamiento de aire son ampliamente utilizados para distintas aplicaciones industriales y domésticas. La climatización es el proceso de tratamiento del aire en el que se controla simultáneamente su temperatura, humedad, limpieza y distribución para responder a las exigencias del espacio climatizado. •. El control de la temperatura: la temperatura del aire está directamente relacionada con el intercambio de calor entre dos cuerpos, en este caso, entre el aire que rodea al individuo y su piel. Un adecuado control de la temperatura elimina el esfuerzo de acomodación, consiguiendo un mayor confort y bienestar físico.. •. El control de la humedad: una gran parte del calor del cuerpo humano se disipa a través de la evaporación por medio de la piel (sudor). Si la humedad del ambiente supera determinados niveles no habrá sensación de confort.. •. Filtrado, limpieza y purificación del aire: la pureza del aire se consigue mediante la renovación del aire de la habitación y se controla mediante la eliminación de partículas contaminantes con filtros u otros dispositivos y/o mediante ventilación.. •. Movimiento y circulación del aire: las corrientes de aire intervienen directamente en la sensación térmica de las personas, de modo que cuanto mayor es la velocidad del aire, mayor capacidad de transmisión de calor tenemos y aumenta nuestra capacidad de sudoración.. Su funcionamiento depende básicamente de las condiciones del medio ambiente exterior, la disipación de calor proveniente de los elementos instalados al interior del lugar y las características requeridas como finales.. 19.

(21) De manera específica el acondicionamiento ambiental está basado en la inyección y extracción de aire al interior del contenedor que permite a los equipos alojados funcionar correctamente para condiciones de temperatura y humedad ajustables.. Figura 3. Pantalla de funcionamiento básico de un sistema de aire acondicionado, tomado de “Plan de eficiencia energética” Ministerio de Minas y Energía.. 2.4 SISTEMA DE AIRE ACONDICIONADO Sistema de elementos diseñados y dispuestos de tal manera que puedan, en caso de incendio en algún lugar, dar la alarma oportuna para así mismo poner en funcionamiento el sistema de extinción de fuego. Las características valoradas en cualquier sistema de detección en su conjunto son la rapidez y la fiabilidad en la detección. De la rapidez dependerá la demora en la puesta en marcha del plan de extinción y, la fiabilidad es imprescindible para evitar que las falsas alarmas quiten credibilidad y confianza al sistema. La detección de un incendio se puede realizar por:. 20.

(22) ● Detección humana: la detección del incendio queda confinada a las personas, se implementa si hay presencia continua de individuos en el área a vigilar. Es obvio que la rapidez de detección en este caso es baja. ● Detección automática: incluye la instalación fija de detectores y elementos que permiten de manera automática la detección y localización del incendio, así como la puesta en marcha de las alarmas. La rapidez de detección es superior a la detección humana, aunque existe el riesgo de detecciones erróneas. Este tipo de sistemas puede ser instalado en zonas inaccesibles a las personas y de alto riesgo, lo que significa una gran ventaja. ● Sistemas mixtos: básicamente son el tipo de sistemas que funcionan de manera automática para la detección de incendios, pero requieren de supervisión en la central donde se manejan el control de extinción. 2.5 SISTEMA DE EXTINCIÓN DE INCENDIOS Se trata de un sistema conformado por ciertos elementos que, ya sea de manera automática o manual, están dispuestos para facilitar el acceso y las actividades de extinción en caso de presentarse algún incendio. Las medidas tomadas para la extinción pueden ser clasificadas en dos, aquellas denominadas pasivas y que interfieren en el diseño y la construcción del recinto en el cual se van a instalar como los espacios de evacuación, materiales de construcción, etc.; y aquellas denominadas activas que se encuentran dispuestas en el recinto para apaciguar el incendio.. De manera específica, este tipo de sistemas son aplicados a los contenedores o Shelters, ya que son recintos y por ende propensos a la propagación de incendios en su interior. Son preferidos los sistemas automáticos, o de supresión de incendios con cilindros, los cuales pueden contener agua, espuma física, anhídrido carbónico, polvo seco o halones, entre otros. Así mismo en algunos casos son utilizados los sistemas de extinción manual, los cuales contemplan extintores.. 2.6 BASE DE DATOS Una base de datos, es un conjunto de datos pertenecientes a un mismo conjunto y almacenado para su posterior uso. Actualmente las bases de datos han migrado a. 21.

(23) un formato digital, lo cual brinda un amplio rango de soluciones para el almacenamiento y consulta de datos. Las bases de datos pueden ser clasificadas como: •. Bases de datos jerárquicas: almacenan los datos de manera jerárquica, parte de un nodo “padre” de información, del cual se desprenden otros nodos. Aquellos que no tienen padres son conocidos como nodos raíces, y aquellos que no tienen ramificaciones son conocidos como hojas. Son bastante útiles para el manejo de grandes volúmenes de información de manera estable y eficaz, pero poseen una falencia en su limitada capacidad de representar eficientemente la redundancia de datos.. •. Bases de datos de red: la diferencia fundamental entre este tipo de base de datos y la jerárquica se base en que su estructura permite que un solo nodo tenga varios padres. Este modelo ofrece una solución eficiente a la redundancia de datos.. •. Base de datos transaccionales: el único fin de este tipo de base es el envío y recepción de datos a grandes velocidades. Ya que su único objetivo es recolectar y recuperar los datos a la mayor velocidad posible, la redundancia y duplicación de información no es un problema.. •. Base de datos relacionales: modelo utilizado en la actualidad para modelar problemas reales y administrar dato de manera dinámica. Su idea fundamental es el uso de “relaciones”, las cuales son consideradas como conjuntos de datos llamadas “tuplas”. La forma en la que se almacena la información es irrelevante, ya que la información puede ser recuperada o almacenada mediante “consultas” las cuales ofrecen una amplia flexibilidad y poder para administrar la información.. •. Bases de datos orientadas a objetos: este tipo de bases trata de almacenar en la base de datos los objetos completos (estado y comportamiento), es decir incluye todos los conceptos importantes del paradigma de objetos. Este tipo de base puede definir operaciones sobre los datos como parte de la definición de la base de datos. Una operación se define en dos partes, la interfaz de una operación y los tipos de datos de sus. 22.

(24) argumentos, la implementación de la operación se especifica separadamente y puede modificarse sin afectar la interfaz.. 2.7 SISTEMAS MANEJADORES DE BASES DE DATOS Existen motores de bases de datos denominados Sistemas Gestores de Bases de Datos (SGBD), los cuales permiten almacenar y posteriormente acceder los datos de manera rápida y estructurada. En este sentido, las bases de datos pueden ser clasificadas de acuerdo al modelo de administración de datos; dicho modelo obedece a la descripción de un contenedor de datos, así como los métodos para almacenar y recuperar la información de estos contenedores. Los modelo de datos son algoritmos y conceptos matemáticos, abstracciones que permiten un sistema eficiente de base de datos. 2.8 PROGRAMACIÓN ORIENTADA A OBJETOS Se conoce como programación orientada a objetos al método de programación que permite manejar el código de manera modular. Este tipo de programación se basa en la simulación de cada una de las entidades y características que componen el problema a solucionar, reproducir su comportamiento, y de esta manera, determinar el la manera en la cual se comporta el sistema y la solución del problema evaluado. Cada entidad definida como parte del problema es conocida como objeto, de allí que su nombre sea programación orientada a objetos. La programación orientada a objetos se basa en cuatro conceptos básicos descritos a continuación: • •. •. •. Encapsulación: en la manera en que se protege cualquier clase del acceso que pueda tener el usuario a esta. Herencia: este concepto permite a los programadores crear un código complejo a partir de partes más simples, se basa en la forma en la que un objeto puede heredar la funcionalidad de otros. Esto permite que la programación no deba volver a escribirse para generar tareas repetitivas. Abstracción: se pueden generar interacciones entre los distintos tipos de códigos, sin la necesidad de saber cómo funciona cada uno de ellos. Permitiendo usar diferentes códigos para crear códigos más complejos. Polimorfismo: es la forma en la que se desarrolla cierto objeto, es decir que mediante la herencia el objeto puede conservar las características del objeto principal y aun así tener la capacidad de cambiar alguna de ellas. 23.

(25) Este tipo de programación maneja los siguientes componentes: Objetos: elemento individual e identificable, ya sea real o abstracto, caracterizado por la integración de tres aspectos: relaciones, atributos o propiedades, y métodos u operaciones. Relaciones: es la manera en la que un objeto se integra o relaciona con otros objetos en la organización a la cual pertenecen todos. Las relaciones pueden ser de tipo jerárquica o semántica. Atributos o propiedades: reflejan el estado de un objeto, distinguen un objeto de los restantes. Cada propiedad posee un valor determinado, estos pueden o no ser heredados por sus descendientes. Métodos u operaciones: conjunto de acciones que puede realizar un objeto. Es el procedimiento que modifica el estado de un objeto para que este realice una tarea y genere un valor como respuesta. Clase: grupo de objetos similares que comparten la estructura de sus datos y los métodos que manejan. Comparten las mismas propiedades y el comportamiento. 2.9 LENGUAJES ORIENTADOS A OBJETOS Simula (1967) es el primer lenguaje aceptado como orientado a objetos. Fue creado para hacer programas de simulación donde los objetos son la representación de la información más importante. Entre los lenguajes de programación orientados a objetos se destacan: • • • • • • • • • • •. ABAP ABL Lenguaje de programación de OpenEdge Progress Software ActionScript ActionScript3 Ada C++ C# Clarion Clipper D Object Pascal (Delphi) 24.

(26) • • • • • • • • • • •. • • • • • • • • • • • • • •. Flex builder (adobe) Gambas Harbour Eiffel Java JavaScript (la herencia se realiza por la medio de la programación basada en prototipos) Lexico (en castellano) Objective-C Ocaml Oz R Perl PHP PowerBuilder Python Ruby Smalltalk Magik Vala VB.NET Visual FoxPro Visual Basic 6.0 Visual Objects XBase++ Lenguaje DRP. Muchos de estos lenguajes de programación no son puramente orientados a objetos, sino que son el hibrido entre la programación orientada a objetos u otros paradigmas.. 25.

(27) 3 METODOLOGÍA DEL PROYECTO 3.1 PARÁMETROS DE ENTRADA Se deben determinar los datos necesarios establecidos por el cliente para realizar la construcción de cada una de las estructuras.. 3.1.1 División de las estructuras en cada parte Se identifican cada una de las subestructuras en las cuales se divide un Skid o un Shelter, a continuación se muestran cada una de las divisiones: 3.1.1.1. Skid. La construcción de esta estructura se basa en la unión de cada una de las partes que se mencionan a continuación: • • • • • • • • • • •. Estructura Principal (perímetro) Estructura secundaria Estructura refuerzo Piso Estructura vertical Marcos Paredes superiores Paredes inferiores Techo Puertas Otros. Además se deben contemplar la realización de los siguientes procesos y tratamientos: • •. Corte Doblez 26.

(28) • •. Pintura Galvanizado en caliente para la base 3.1.1.2. Shelter. La construcción de un Shelter se basa en la unión de cada una de las siguientes subestructuras: • • • • • • • • •. Estructura Principal (perímetro) Estructura secundaria Estructura refuerzo Piso Estructura vertical Paneles (paredes) Techo Puertas Otros. 3.1.2 Tipo de material utilizado en cada subestructura Se establecen todos los posibles materiales que pueden ser utilizados en cada una de las subestructuras y así mismo son agrupados, inicialmente en una tabla de Excel, como se muestra a continuación en los numerales correspondientes 3.1.2.1. Skid. REFERENCIA. PAREDES SUPERIORES. LAM-GALV-CL 12 4X8 P1 LAM-GALV-CL 14 4X8 P2 LAM-GALV-CL 16 4X8 P3 LAM-GALV-CL 18 4X8 P2. DESCRIPCION LAMINA GALVANIZADA CAL 12 4X8 LAMINA GALVANIZADA CAL 14 4X8 LAMINA GALVANIZADA CAL 16 4X8 LAMINA GALVANIZADA CAL 18 4X8. 27.

(29) PISO. LAM-GALV-CL 20 4X8 P1 LAM-ALF- ALUM CL 1/8 4X8 LAM-ALF- ALUM CL 1/8 4X8 P2 LAM-ALF- ALUM CL 1/8 2X1 LAM-ALF-ALUMCL 12 4X8 LAM-HR-3/8 4X8. COMPLEMENTO LAM-HR-LISA-1/8 4X8 SKID. LAMINA GALVANIZADA CAL 20 4X8 LAMINA ALFAJOR EN ALUMINIO CL 1/8 4X8 LAMINA ALFAJOR EN ALUMINIO CL 1/8 4X8 LAMINA ALFAJOR EN ALUMINIO CL 1/8 2X1 LÁMINA ALFAJOR EN ALUMINIO CL 12 4X8 LAMINA HR CL 3/8 4X8 LAMINA HR LISA 1/8 4x8. LAM-HR-3/16 2X1 LAMINA HR 3/16 2X1 VIGA-IPE-3006MT VIGA-IPE-30012MT VIGA-IPE-200 ESTRUCTURA PISO. VIGA-IPE-1606MTS VIGA-IPE-16012MTS P2 VIGA-IPE-100 P1. IZAJE. MALLA ESTRCUTURA PISO. TUB-REDON-6" CL 6MM P1 TUB-REDON-6" CL 6MM P3 ANG-INOX 1 1/2 X 3/16 P1 ANG-INOX 2 1/2 X 3/16 P1 ANG-INOX 1 1/4 X 1/8 ANG-INOX 2 X 3/16 P1. VIGA IPE 300 6MTS VIGA IPE 300 12MTS VIGA IPE 200 VIGA IPE 160 VIGA IPE 160 VIGA IPE 100 TUBO REDONDO 6" CL 6MM TUBO REDONDO 6" CL 6MM ANGULO ACERO INOXIDABLE 1 1/2 X 3/16 ANGULO ACERO INOXIDABLE 2 1/2 X 3/16 ANGULO ACERO INOXIDABLE 1 1/4 X 1/8 ANGULO ACERO INOXIDABLE 2 X 3/16. 28.

(30) ANG-INOX 2 X 1/8 P2 ANG-INOX 1 X 1/4 P1 ANG-INOX 1 X 1/8 P1 ANG-HR 1 1/2X1/8 P1 ANG-HR 1 1/2 X 3/16 P1 ANG-HR 1 1/4 X 3/16 P4 ANG-HR 1,1/4 X 1/8 P1 ANG-HR 1 X 1/8 P1 ANG-HR 1 3/6 P1 ANG-HR 2 X 1/4 P2 ANG-HR 2 X 1/8 P1 ANG-HR 2 X 3/16 P3 ANG-HR 2 1/2 X 3/16 P3. ANGULO ACERO INOXIDABLE 2 X 1/8 ANGULO ACERO INOXIDABLE 1 X 1/4 ANGULO ACERO INOXIDABLE 1 X 1/8 ANGULO HR 1 1/2 X 1/8 ANGULO HR 1 1/2 X 3/16 ANGULO HR 1 1/4 X 3/16 ANGULO HR 1,1/4 X 1/8 ANGULO HR 1 X 1/8 ANGULO HR 1 X 3/16 ANGULO HR 2 X 1/4 ANGULO HR 2 X 1/8 ANGULO HR 2 X 3/16 ANGULO HR 2 1/2 X 3/16. ANG-HR 1/4 X 2. ANGULO HR 1/4 X 2. ANG-HR 3 X 1/2 P1. ANGULO HR 3 X 1/2. ANG-HR 3 X1/4 P1 ANGULO HR 3 X ¼ ANG-HR 1/4 X 2. MARCOS ESTRUCTURA VERTICAL. ANG-HR 3/16 X 2 1/2 P1 ANG-INOX 1 1/2 X 3/16 P1 ANG-INOX 2 1/2 X 3/16 P1 ANG-INOX 1 1/4 X 1/8. ANGULO HR 1/4 X 2 ANGULO HR 3/16 X 2 1/2 ANGULO ACERO INOXIDABLE 1 1/2 X 3/16 ANGULO ACERO INOXIDABLE 2 1/2 X 3/16 ANGULO ACERO INOXIDABLE 1 1/4 X 1/8. 29.

(31) ANG-INOX 2 X 3/16 P1 ANG-INOX 2 X 1/8 P2 ANG-INOX 1 X 1/4 P1 ANG-INOX 1 X 1/8 P1 ANG-HR 1 1/2X1/8 P1 ANG-HR 1 1/2 X 3/16 P1 ANG-HR 1 1/4 X 3/16 P4 ANG-HR 1,1/4 X 1/8 P1 ANG-HR 1 X 1/8 P1 ANG-HR 1 3/6 P1 ANG-HR 2 X 1/4 P2 ANG-HR 2 X 1/8 P1 ANG-HR 2 X 3/16 P3 ANG-HR 2 1/2 X 3/16 P3. ANGULO ACERO INOXIDABLE 2 X 3/16 ANGULO ACERO INOXIDABLE 2 X 1/8 ANGULO ACERO INOXIDABLE 1 X 1/4 ANGULO ACERO INOXIDABLE 1 X 1/8 ANGULO HR 1 1/2 X 1/8 ANGULO HR 1 1/2 X 3/16 ANGULO HR 1 1/4 X 3/16 ANGULO HR 1,1/4 X 1/8 ANGULO HR 1 X 1/8 ANGULO HR 1 X 3/16 ANGULO HR 2 X 1/4 ANGULO HR 2 X 1/8 ANGULO HR 2 X 3/16 ANGULO HR 2 1/2 X 3/16. ANG-HR 1/4 X 2. ANGULO HR 1/4 X 2. ANG-HR 3 X 1/2 P1. ANGULO HR 3 X 1/2. ANG-HR 3 X1/4 P1 ANGULO HR 3 X ¼ ANG-HR 1/4 X 2. ESTRUCTURA PISO. ANGULO HR 1/4 X 2. ANG-HR 3/16 X 2 ANGULO HR 3/16 X 2 1/2 1/2 P1 U ESTRUC 3" X1/4 CANAL U ESTRUCTURAL DE 3'' X 1/4 CON ALETA DE P2 1''1/2 CANAL U ESTRUCTURAL DE 4'' LIVIANA CON ALETA DE U ESTRUC 4" P1 38MM U ESTRUC 6" P1. CANAL U ESTRUCTURAL DE 6 ". 30.

(32) ESTRUCTURA VERTICAL. ESTRUCTURA TECHO. PAREDES INFERIORES. U ESTRUC 8" P1. CANAL U ESTRUCTURAL DE 8''. U ESTRUC 8" P4. CANAL U ESTRUCTURAL DE 8''. TUB-CUAD- CL 3MM TUB-CUAD- CL 4MM TUB-CUAD 3 X3 X1/8 P2 TUB-REC-2' X 1 CL16 HR TUB-CUAD- CL 3MM TUB-CUAD- CL 4MM TUB-CUAD 3 X3 X1/8 P2 TUB-REC-2' X 1 CL16 HR. TUBO CUADRADO CL 3MM 100X100 TUBO CUADRADO CL 4MM 100X100 TUBO CUADRADO POR 3" POR 1/8 TRAMO X 6 METROS TUBO RECTANGULAR DE 2" X 1 CL 16 TUBO CUADRADO CL 3MM 100X100 TUBO CUADRADO CL 4MM 100X100 TUBO CUADRADO POR 3" POR 1/8 TRAMO X 6 METROS TUBO RECTANGULAR DE 2" X 1 CL 16. MALLA CL1/8X1''. MALLA ESLABONADA Cl. 1/8 x 1''. TEJA ACUSTICA. TEJA TERMOACUSTICA 82ANCHO X 45 DE LARGO. TERMO-ACUSTICA TERMO ACUSTICA BLANCA 1,13 x 1,8 TECHO. CABALLETEBLANCO. CABALLETE BLANCO 1,35 2MM. CABALLETE. CABALLETE 1,35 2MM. GUAYA-ACERO1/4 LINEA DE VIDA 2095 2108. GUAYA EN ACERO DE 1/4 TENSOR GUAYA 3/8 PERRO GUAYA 3/8. Tabla 1. Materiales para la fabricación de Skids. (Autora. 2015). 3.1.2.2. Shelter. REFERENCIA ESTRCUTURA VERTICAL. DESCRIPCION. LAM-GALV-CL 12 LAMINA GALVANIZADA CAL 12 4X8 4X8 P1. 31.

(33) PISO. ESTRUCTURA VERTICAL. ESTRUCTURA PISO. LAM-GALV-CL 14 4X8 P2 LAM-GALV-CL 16 4X8 P3 LAM-GALV-CL 18 4X8 P2 LAM-GALV-CL 20 4X8 P1 LAM-INOX-CL 14 4X8 P1 LAM-INOX-CL 16 4X8 P LAM-INOX-CL 18 4X8 P1 LAM-INOX-CL 10 5X10 P1 LAM-ALF- ALUM -CL 1/8 4X8 LAM-ALF- ALUM -CL 1/8 4X8 P2 LAM-ALF- ALUM -CL 1/8 2X1 LAM-ALF-ALUMCL 12 4X8 LAM-HR-3/8 4X8 LAM-HR-LISA-1/8 4X8 LAM-HR-3/16 2X1 PLACAAISLAMIENTOTERMICO. PANELSANDWICH. VIGA-IPE-3006MT VIGA-IPE-30012MT. LAMINA GALVANIZADA CAL 14 4X8 LAMINA GALVANIZADA CAL 16 4X8 LAMINA GALVANIZADA CAL 18 4X8 LAMINA GALVANIZADA CAL 20 4X8 LAMINA EN ACERO INOXIDABLE CL 14 4X8 304 LAMINA EN ACERO INOXIDABLE CL 16 4X8 304 LAMINA EN ACERO INOXIDABLE CL 18 4X8 304 LAMINA EN ACERO INOXIDABLE CL 10 5X10 304 LAMINA ALFAJOR EN ALUMINIO CL 1/8 4X8 LAMINA ALFAJOR EN ALUMINIO CL 1/8 4X8 LAMINA ALFAJOR EN ALUMINIO CL 1/8 2X1 LÁMINA ALFAJOR EN ALUMINIO CL 12 4X8 LAMINA HR CL 3/8 4X8 LAMINA HR LISA 1/8 4x8 LAMINA HR 3/16 2X1 PLACA AISLAMIENTO TERMICO ACUSTIPLACA DENSIDAD 144 KG/M3 0,61M X 1,22M X 2,0" PANEL SANDWICH NACIONAL PARA FACHADA CON MATRIZ EN PUR, DENSIDAD 38Kg/m3 ESPESOR 40 MM. , ACABADO EN LAMINA DE ACERO GALVANIZADA Y PREPINTADA CAL 26, COLOR BLANCO. TERMINACION MACHIEMBRADA, ANCHO EFECTIVO 1,0 m. LONGITUD 11,9 m. VIGA IPE 300 6MTS VIGA IPE 300 12MTS. 32.

(34) VIGA-IPE-200 VIGA-IPE-1606MTS VIGA-IPE-16012MTS P2 VIGA-IPE-100 P1. IZAJE. MALLA ESTRCUTURA PISO. TUB-REDON-6" CL 6MM P1 TUB-REDON-6" CL 6MM P3 ANG-INOX 1 1/2 X 3/16 P1 ANG-INOX 2 1/2 X 3/16 P1 ANG-INOX 1 1/4 X 1/8 ANG-INOX 2 X 3/16 P1 ANG-INOX 2 X 1/8 P2 ANG-INOX 1 X 1/4 P1 ANG-INOX 1 X 1/8 P1 ANG-HR 1 1/2X1/8 P1 ANG-HR 1 1/2 X 3/16 P1 ANG-HR 1 1/4 X 3/16 P4. VIGA IPE 200 VIGA IPE 160 VIGA IPE 160 VIGA IPE 100 TUBO REDONDO 6" CL 6MM TUBO REDONDO 6" CL 6MM ANGULO ACERO INOXIDABLE 1 1/2 X 3/16 ANGULO ACERO INOXIDABLE 2 1/2 X 3/16 ANGULO ACERO INOXIDABLE 1 1/4 X 1/8 ANGULO ACERO INOXIDABLE 2 X 3/16 ANGULO ACERO INOXIDABLE 2 X 1/8 ANGULO ACERO INOXIDABLE 1 X 1/4 ANGULO ACERO INOXIDABLE 1 X 1/8 ANGULO HR 1 1/2 X 1/8 ANGULO HR 1 1/2 X 3/16 ANGULO HR 1 1/4 X 3/16. ANG-HR 1,1/4 X 1/8 P1. ANGULO HR 1,1/4 X 1/8. ANG-HR 1 X 1/8 P1. ANGULO HR 1 X 1/8. ANG-HR 1 3/6 P1 ANGULO HR 1 X 3/16 ANG-HR 2 X 1/4 ANGULO HR 2 X 1/4 P2 ANG-HR 2 X 1/8 ANGULO HR 2 X 1/8 P1. 33.

(35) ANG-HR 2 X 3/16 ANGULO HR 2 X 3/16 P3 ANG-HR 2 1/2 X ANGULO HR 2 1/2 X 3/16 3/16 P3 ANG-HR 1/4 X 2 ANG-HR 3 X 1/2 P1 ANG-HR 3 X1/4 P1 ANG-HR 1/4 X 2. TEMPLETE. ANG-HR 3/16 X 2 1/2 P1 ANG-INOX 1 1/2 X 3/16 P1 ANG-INOX 2 1/2 X 3/16 P1 ANG-INOX 1 1/4 X 1/8 ANG-INOX 2 X 3/16 P1 ANG-INOX 2 X 1/8 P2 ANG-INOX 1 X 1/4 P1 ANG-INOX 1 X 1/8 P1 ANG-HR 1 1/2X1/8 P1 ANG-HR 1 1/2 X 3/16 P1 ANG-HR 1 1/4 X 3/16 P4 ANG-HR 1,1/4 X 1/8 P1 ANG-HR 1 X 1/8 P1. ANGULO HR 1/4 X 2 ANGULO HR 3 X 1/2 ANGULO HR 3 X ¼ ANGULO HR 1/4 X 2 ANGULO HR 3/16 X 2 1/2 ANGULO ACERO INOXIDABLE 1 1/2 X 3/16 ANGULO ACERO INOXIDABLE 2 1/2 X 3/16 ANGULO ACERO INOXIDABLE 1 1/4 X 1/8 ANGULO ACERO INOXIDABLE 2 X 3/16 ANGULO ACERO INOXIDABLE 2 X 1/8 ANGULO ACERO INOXIDABLE 1 X 1/4 ANGULO ACERO INOXIDABLE 1 X 1/8 ANGULO HR 1 1/2 X 1/8 ANGULO HR 1 1/2 X 3/16 ANGULO HR 1 1/4 X 3/16 ANGULO HR 1,1/4 X 1/8 ANGULO HR 1 X 1/8. ANG-HR 1 3/6 P1 ANGULO HR 1 X 3/16 ANG-HR 2 X 1/4 P2. ANGULO HR 2 X 1/4. 34.

(36) ANG-HR 2 X 1/8 ANGULO HR 2 X 1/8 P1 ANG-HR 2 X 3/16 ANGULO HR 2 X 3/16 P3 ANG-HR 2 1/2 X ANGULO HR 2 1/2 X 3/16 3/16 P3 ANG-HR 1/4 X 2 ANG-HR 3 X 1/2 P1 ANG-HR 3 X1/4 P1 ANG-HR 1/4 X 2. ESTRUCTURA PISO. ESTRUCTURA VERTICAL. ESTRUCTURA TECHO. ANGULO HR 1/4 X 2 ANGULO HR 3 X 1/2 ANGULO HR 3 X ¼ ANGULO HR 1/4 X 2. ANG-HR 3/16 X 2 ANGULO HR 3/16 X 2 1/2 1/2 P1 U ESTRUC 3" CANAL U ESTRUCTURAL DE 3'' X 1/4 CON ALETA DE X1/4 P2 1''1/2 CANAL U ESTRUCTURAL DE 4'' LIVIANA CON ALETA DE U ESTRUC 4" P1 38MM U ESTRUC 6" P1. CANAL U ESTRUCTURAL DE 6 ". U ESTRUC 8" P1. CANAL U ESTRUCTURAL DE 8''. U ESTRUC 8" P4. CANAL U ESTRUCTURAL DE 8''. TUB-CUAD- CL 3MM TUB-CUAD- CL 4MM TUB-CUAD 3 X3 X1/8 P2 TUB-REC-2' X 1 CL16 HR TUB-CUAD- CL 3MM TUB-CUAD- CL 4MM TUB-CUAD 3 X3 X1/8 P2 TUB-REC-2' X 1 CL16 HR. RECUBRIMIENTO BALDOSA-MODPISO 2CM. TUBO CUADRADO CL 3MM 100X100 TUBO CUADRADO CL 4MM 100X100 TUBO CUADRADO POR 3" POR 1/8 TRAMO X 6 METROS TUBO RECTANGULAR DE 2" X 1 CL 16 TUBO CUADRADO CL 3MM 100X100 TUBO CUADRADO CL 4MM 100X100 TUBO CUADRADO POR 3" POR 1/8 TRAMO X 6 METROS TUBO RECTANGULAR DE 2" X 1 CL 16 BALDOSA MODULAR NEGRA DE 2 CM METROS CUADRADOS. 35.

(37) CHAPAS. PUERTA. LINEA DE VIDA. BALDOSA-MOD1CM 297844 CHAP-MANI-TP-A INOX BISAGRAFURGON VID-TEMP 385MM X 385MM EMP-VENA P2. EMPAQUE DE VENA. 712702. GUÍA PARA VARILLA REDONDA. VAR-LIS-RED-A INOX 5/16 P1 EMP 559 GUAYA-ACERO1/4 2095 2108. BALDOSA MODULAR NEGRA DE 1 CM METROS CUADRADOS CHAPA ANTIPANICO HORIZONTAL COMPLETA CHAPA MANIJA TP EN ACERO INOXIDABLE BISAGRA TIPO FURGO VIDRIO TEMPLADO 5MM DE 385MM X 385MM CON RADIO DE 92,5. VARILLA LISA REDONDA 5/16 ACERO INOXIDABLE EMPAQUE 559 GUAYA EN ACERO DE 1/4 TENSOR GUAYA 3/8 PERRO GUAYA 3/8. Tabla 2. Materiales para la fabricación de Shelters. (Autora. 2015). 3.2 BASE DE DATOS GIM Ingeniería Eléctrica Ltda. ha decidido unificar todas las bases de datos bajo en formato manejado por Microsoft Excel, por lo cual se selecciona entre las diferentes opciones realizar la base de datos en ACCES, que además de ser adecuada por la cantidad de datos y tablas manejados para consolidar la base de datos de los materiales considerados para la construcción de cualquiera de las dos estructuras, tener una migración de datos desde Excel eficaz y eficiente debido a su asistente, y no poseer ningún tipo de restricción en cuanto a licencias y formato de manejo. Una vez se ha determinado cuáles de ellos materiales se repiten en una o más subestructuras y en cualquiera de las dos estructuras principales (Skid y Shelter), se procede a importar los datos. Esto se realiza en el numeral anterior, identificándolos mediante el color azul que algunas casillas tienen.. 36.

(38) Figura 4. Captura de pantalla de la Base de datos en ACCES (Autora. 2015). Figura 5. Detalle pantalla de la Base de datos en ACCES (Autora. 2015). En este detalle se pueden evidenciar dos cosas, cada uno de los componentes que constituyen las tablas para los materiales de Skid y Shelter, detallados a continuación: • • • •. ID: es el número que identifica el material en la base de datos ParteEstructura: es la subestructura a la cual pertenece el material. REFERENCIA: es la abreviación que se le asigna al material. DESCRIPCIÓN: es la descripción el material.. 37.

(39) • • •. UDM: es la unidad de medida en la cual se comercializa el material. PRECIO: costo de compra del material. PROVEEDOR: distribuidor de materiales con quien se obtiene el material.. También se pueden evidenciar las tablas creadas con el fin de manejar de manera separada los datos necesarios para el funcionamiento correcto del software. • • • • • •. Cotizaciones: define los dos formatos de cotización a utilizar, Skids y Shelter por separado. Distribuidores: enlista los datos de contacto de los distribuidores. Iluminación: enlista los materiales necesarios para realizar la iluminación de un Skid o Shelter, así como la cantidad y precio de cada uno. Shelter: enlista todos los posibles materiales necesarios para la construcción de un Shelter. Skid: enlista todos los posibles materiales necesarios para la construcción de un Skid. Usuarios: enlista los usuarios de acceso al software, además de asignarles un rol de acceso, ya sea administrador o usuario.. 3.3 DESARROLLO DE MANUALES 3.3.1 Manual Técnico A continuación se muestra el Manual Técnico diseñado para las personas que quieran manejar el software y mediante el cual pueden resolver las dudas de manejo técnico que surjan. 1. Objetivo general del sistema El sistema tiene como objetivo principal desarrollar un software que permita automatizar el proceso de costeo de Skids y Shelters para la empresa de tableros eléctricos GIM Ingeniería Eléctrica Ltda.. 2. Objetivos específicos del sistema • Determinar los parámetros de entrada para la cotización de Skids y Shelters. 38.

(40) • Establecer la base de datos con los materiales utilizados en la construcción de Skids y Shelters. • Programar el software para cotizar estructuras metálicas de hasta 18m de longitud. • Diseñar para el software a desarrollar, el manual de instalación y el manual de usuario. • Determinar la viabilidad financiera del desarrollo del software.. 3. Diagrama de flujo de datos 3.1 Proceso general. Figura 6. Diagrama de flujo Proceso general. 39.

(41) 3.2 Proceso de usuario estándar. Figura 7. Diagrama de flujo Usuario estándar. 40.

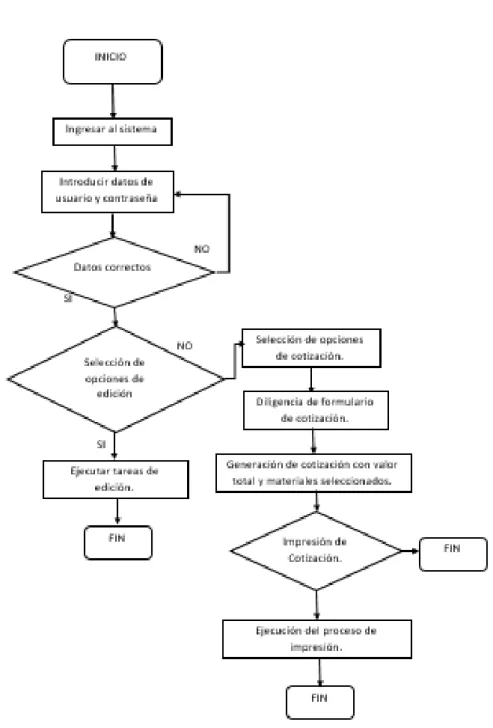

(42) 3.3 Proceso de Administrador. Figura 8. Diagrama de flujo Administrador. 41.

(43) 3.4 Diccionario de datos 3.4.1. Usuarios. Usuarios Atributo. Tipo de Dato. Tamaño* Descripción. IdUsuario. Int, llave primaria. 4. Llave primaria de la tabla, contiene el id correspondiente al usuario en la tabla.. Usuario. Variable Character. 25. Corresponde al nombre de usuario asignado a quien tenga acceso al sistema.. Rol. Variable Character. 25. Define el rol que tendrá el usuario, con su respectivo nivel de prioridad.. pass. Variable Character. 25. Contiene la contraseña asociada al usuario.. Tabla 3. Diccionario de datos Usuarios. * Cantidad de caracteres máximos permitidos para este tipo de atributo 3.4.2. Shelter y Skid. Shelter Atributo. Tipo de Dato. Tamaño Descripción. Id. Int, llave primaria. 4. Llave primaria de la tabla, contiene el id del material correspondiente.. parteEstructura Variable Character 25. Define la parte de la estructura asociada al material.. Referencia. Variable Character 100. Contiene la referencia del material.. Descripción. Variable Character 100. Contiene una breve información respecto de material, resaltando información relevante de este.. 42.

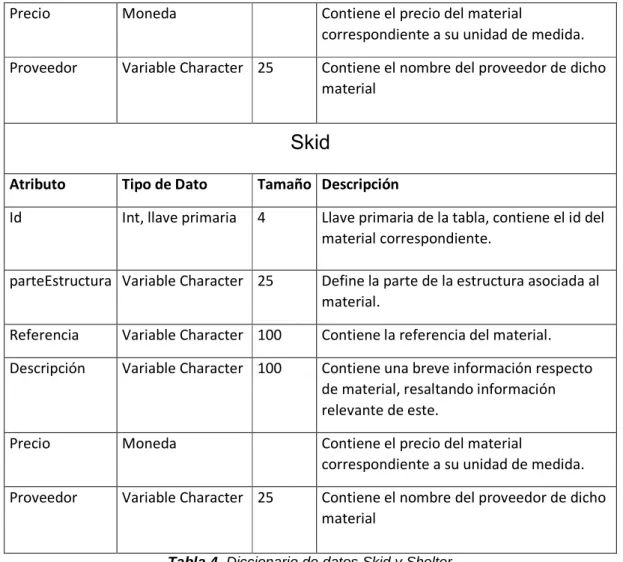

(44) Precio. Moneda. Contiene el precio del material correspondiente a su unidad de medida.. Proveedor. Variable Character 25. Contiene el nombre del proveedor de dicho material. Skid Atributo. Tipo de Dato. Tamaño Descripción. Id. Int, llave primaria. 4. Llave primaria de la tabla, contiene el id del material correspondiente.. parteEstructura Variable Character 25. Define la parte de la estructura asociada al material.. Referencia. Variable Character 100. Contiene la referencia del material.. Descripción. Variable Character 100. Contiene una breve información respecto de material, resaltando información relevante de este.. Precio. Moneda. Contiene el precio del material correspondiente a su unidad de medida.. Proveedor. Variable Character 25. Contiene el nombre del proveedor de dicho material. Tabla 4. Diccionario de datos Skid y Shelter. 3.4.3. Material. Material Atributo. Tipo de Dato. Tamaño Descripción. idMaterial Int, llave primaria. 4. Llave primaria de la tabla, contiene el id del material que ha sido seleccionado en alguna de las tablas relacionadas (Shelter o Skid). Tabla 5. Diccionario de datos Material. 43.

(45) 3.4.3. Iluminación. Iluminación Atributo. Tipo de Dato. Tamaño. Descripción. Id. Int, llave primaria. 4. Llave primaria de la tabla, contiene el id del material correspondiente.. Referenci Variable Character a. 100. Contiene la referencia del material.. Descripci ón. Variable Character. 100. Contiene una breve información respecto de material, resaltando información relevante de este.. Precio. Moneda. Contiene el precio del material correspondiente a su unidad de medida.. Proveedo Variable Character r. 25. Contiene el nombre del proveedor de dicho material. Tiempo_d Variable Character e_entrega. 25. Almacena el tiempo que tarda en entregarse un material para la iluminación.. Tabla 6. Diccionario de datos Material. 4. Campos requeridos 4.1 Pantalla de acceso. Figura 9. Pantalla de acceso. Figura 10. Detalle A pantalla de acceso. 44.

(46) -Campo usuario: campo destinado para digitar el nombre de usuario, el cual es requerido para el ingreso al sistema. -Campo Password: campo destinado para digitar la contraseña correspondiente al nombre de usuario digitado en el campo de usuario.. 4.2 Pantalla de selección. Figura 11. Pantalla de selección. Figura 12. Detalle A pantalla de selección. En esta pantalla existen tres botones los cuales dirigen al usuario a una ventana diferente dependiendo de la selección del mismo. -Botón Cotización Shelter: dirige al usuario del software a la ventana que contiene el formulario para la cotización del Shelter. -Botón Cotización Skid: dirige al usuario del software a la ventana que contiene el formulario para la cotización del Skid. -Botón Modificar Base de Datos: dirige al usuario del software a la ventana que permite administrar la base de datos correspondiente a los materiales para la construcción de las estructuras metálicas.. 45.

(47) 4.3 Pantalla cotización Shelter. Figura 13. Pantalla cotización Shelter. En esta pantalla existen cinco secciones las cuales piden ciertos datos al usuario, necesarios para realizar el proceso de cotización de un Shelter.. Figura 14. Datos del Cliente. -Campo empresa: campo destinado para digitar el nombre de la empresa a la cual se presentará la oferta. -Campo atención: campo destinado para digital el nombre de la persona de contacto en la empresa a la cual se presentará la oferta. -Campo Cotización No: campo destinado para digitar el consecutivo del número asignado para la oferta. 46.

(48) -Campo dimensiones: campo destinado para digitar las dimensiones requeridas de la estructura (alto x ancho x profundo). El número debe ser digitado en metros, y se aceptan decimales con punto. -Campo de selección Margen: casilla para seleccionar el margen de ganancia con el cual trabaja la empresa en cada proyecto.. Figura 15. Datos baseShelter. -Campo de selección Estructura: casilla para seleccionar el material utilizado en el perímetro de la base del Shelter. -Campo de selección Estructura Piso: casilla para seleccionar el material utilizado en la estructura de soporte para el anclaje de equipos y celdas. -Campo de selección Malla Estructura Piso: casilla para seleccionar el material utilizado en la estructura de apoyo para la base del Shelter. -Campo de selección Izaje: casilla para seleccionar el material utilizado en el izaje de la estructura metálica. -Cajas de selección Tratamiento: cajas para seleccionar el tipo de tratamiento que será aplicado sobre la base del Shelter.. 47.

(49) Figura 16. Datos Piso. -Campo de selección Recubrimiento: casilla para seleccionar el material utilizado en el recubrimiento el piso. -Campo de selección Tipo de lámina: casilla para seleccionar el material utilizado para el piso del Shelter. -Cajas de selección Superficie dieléctrica: cajas para seleccionar si se necesita de una superficie dieléctrica o no.. Figura 17. Datos Techo. -Campo de selección Estructura techo: casilla para seleccionar el material utilizado en la estructura del techo.. 48.

(50) Figura 18. Datos Estructura Vertical y Paredes. -Campo de selección Estructura Vertical: casilla para seleccionar el material utilizado en la estructura vertical. -Campo de selección Paredes: casilla para seleccionar el material utilizado en las paredes y el techo. -Campo de selección Templete: casilla para seleccionar el material utilizado en los templetes de soporte para la estructura vertical. -Cajas de selección Removible / Fijo: cajas para seleccionar si los paneles de la estructura vertical son fijos o removibles.. Figura 19. Botones. -Botones de selección Enviar/Reiniciar: botones de selección para la función a realizar con el formulario de cotización Shelter.. 49.

(51) 4.4 Pantalla cotización Skid. Figura 20. Pantalla cotización Skid. En esta pantalla existen cinco secciones las cuales piden ciertos datos al usuario, necesarios para realizar el proceso de cotización de un Skid.. Figura 21. Datos del Cliente. -Campo empresa: campo destinado para digitar el nombre de la empresa a la cual se presentará la oferta.. 50.

(52) -Campo atención: campo destinado para digital el nombre de la persona de contacto en la empresa a la cual se presentará la oferta. -Campo Cotización No: campo destinado para digitar el consecutivo del número asignado para la oferta. -Campo dimensiones: campo destinado para digitar las dimensiones requeridas de la estructura (alto x ancho x profundo). El número debe ser digitado en metros, y se aceptan decimales con punto. -Campo de selección Margen: casilla para seleccionar el margen de ganancia con el cual trabaja la empresa en cada proyecto.. Figura 22. Datos base Skid. -Campo de selección Estructura: casilla para seleccionar el material utilizado en el perímetro de la base del Shelter. -Campo de selección Estructura Piso: casilla para seleccionar el material utilizado en la estructura de soporte para el anclaje de equipos y celdas. -Campo de selección Malla Estructura Piso: casilla para seleccionar el material utilizado en la estructura de apoyo para la base del Shelter. -Campo de selección Izaje: casilla para seleccionar el material utilizado en el izaje de la estructura metálica.. 51.

(53) -Cajas de selección Tratamiento: cajas para seleccionar el tipo de tratamiento que será aplicado sobre la base del Shelter.. Figura 23. Datos Techo. -Campo de selección Estructura Techo: casilla para seleccionar el material utilizado en la estructura del Techo. -Campo de selección Teja Techo: casilla para seleccionar el tipo de teja utilizado en el Techo. -Campo de selección Caballete: casilla para seleccionar el tipo de caballete utilizado en el Techo.. Figura 24. Datos Piso. -Campo de selección Piso: casilla para seleccionar el tipo de lámina utilizado en el piso.. 52.

(54) Figura 25. Datos Estructura vertical y paredes. -Campo de selección Estructura vertical: casilla para seleccionar el tipo de material utilizado en la estructura vertical. -Campo de selección Marcos de Estructura vertical: casilla para seleccionar el tipo de material utilizado en los marcos de la estructura vertical. -Campo de selección Paredes Superiores: casilla para seleccionar el tipo de material utilizado en las paredes superiores de la estructura vertical. -Campo de selección Paredes Inferiores: casilla para seleccionar el tipo de material utilizado en las paredes inferiores de la estructura vertical. -Cajas de selección Removible / Fijo: cajas para seleccionar si los paneles de la estructura vertical son fijos o removibles.. Figura 26. Botones. -Botones de selección Enviar: botón de selección para la función Enviar el formulario de cotización Shelter.. 53.

(55) -Botones de selección Reiniciar: botón de selección para la función a Reiniciar el formulario de cotización Shelter.. 4.5 Pantalla Modificar Base de Datos. Figura 27. Pantalla Modificar Base de Datos.. En esta ventana existen dos botones de selección con los cuales se decide qué base de datos se va a manipular. La adición o modificación de materiales se realiza mediante su ID.. Figura 28. Casillas de selección Skid / Shelter. -Casilla de selección Skid: botón de selección para definir la base de datos del Skid para ser manipulada. -Casilla de selección Shelter: botón de selección para definir la base de datos del Shelter para ser manipulada. -Campo ID: campo destinado para digitar el ID del material que se quiera modificar.. 54.

(56) Figura 29. Campo de selección ID.. -Campo de selección ID: campo donde se carga la lista de ID según la lista de materiales seleccionada (Skid o Shelter) para ser consultada. -Botones Cargar Tabla: botón de selección para la función Cargar Tabla de la base de materiales.. Figura 30. Botón cargar. Figura 31. Botón actualizar articulo. -Botón Cargar: botón de selección para cargar el material correspondiente en el cuadro Editor. -Botón Actualizar artículo: botón de selección para cargar correspondiente en el cuadro Editor.. el. material. Figura 32. Botón guardar articulo nuevo. -Botón guardar artículo nuevo: botón de selección para cargar un nuevo material, del cual se escriben los daos en el cuadro Editor.. 55.

(57) 4.6 Pantalla Oferta Formal. Figura 33. Pantalla oferta formal. En esta pantalla se muestran los datos finales tal como serán presentados al cliente.. Figura 34. Botón imprimir. -Botón imprimir: botón para imprimir el formato de oferta formal.. 5. Modelo Lógico de Datos Se trata de un esquema lógico conceptual de la base de datos, la cual documenta y organiza la información de la estructura de manera gráfica. Su objetivo es mejorar la aprehensión de la manera en la que se encuentra estructurada la misma.. 56.

(58) Figura 35 Modelo lógico de datos.. 6.. Diagrama entidad – relación. Figura 36. Diagrama entidad - relación.. 57.

(59) 7. Diagrama físico. Figura 37. Diagrama físico.. 8. Plataforma de usuario A continuación se mencionarán los requerimientos de hardware y software que debe tener la máquina con el fin de que el programa funcione de manera correcta.. -Requerimientos de hardware: • • •. Procesador 2.8 ghz o mayor. Memoria RAM 1 gb o mayor. Espacio libre en disco duro (50 mb).. 58.

(60) -Requerimientos de software: • • •. Microsoft Windows xp, 7, 8 o 10. Microsoft Access 2003 en adelante. Java JRE 7. (cualquier actualización).. 3.3.2 Manual de Usuario Se muestra el manual de usuario que debe ser consultado por cualquier persona que quiera manipular el software para aclarar las dudas que puedan surgir durante el proceso. 1. Diagrama general del sistema Muestra en forma condensada el flujo general de la información y de las actividades que se realizan en el sistema. Proporciona una visión general del sistema.. Figura 38. Diagrama general del sistema.. 59.

(61) 2. Diagrama particular detallado 2.1. Modificar base de datos. Figura 39. Diagrama Modificar base de datos.. 2.2. Cotización Shelter. Figura 40. Diagrama Cotización Shelter.. 60.

(62) 2.3. Cotización Skid. Figura 41. Diagrama Cotización Skid.. 2.4. Generación de la cotización. Figura 42. Diagrama Generación de la cotización.. 61.

(63) 3. Explicación genérica de las frases del sistema Se explica en forma específica y detallada todas las operaciones que aparecen representadas en forma gráfica en el diagrama particular. 3.1.. Modificar base de datos. 3.1.1. Modificar información de artículo Permite a un usuario con Rol de administrador modificar los valores de un artículo específico. El proceso genera la modificación directamente en la base de datos la cual queda actualizada de forma instantánea. 3.1.2. Crear nuevo usuario Permite a un usuario con rol de administrador crear nuevos artículos en incluirlos en la base de datos correspondiente. . El proceso genera la modificación directamente en la base de datos la cual queda actualizada de forma instantánea. 3.2.. Cotización Shelter. 3.2.1. Selección de materiales y componentes para el Shelter Habilitado para cualquier usuario que tenga ingreso al sistema, el proceso importa la base de materiales correspondiente al Shelter, permitiendo así que el usuario seleccione los materiales para una cotización específica, acogiéndose a las necesidades que el cliente tenga o requerimientos que el cliente solicite. Dicha información luego va a ser enviada al proceso de generación de la cotización para que sea usada. 3.3.. Cotización Skid. 3.3.1. Selección de materiales y componentes para el Skid Habilitado para cualquier usuario que tenga ingreso al sistema, el proceso importa la base de materiales correspondiente al Skid, permitiendo así que el usuario seleccione los materiales para una cotización específica, acogiéndose a las necesidades que el cliente tenga o requerimientos que el. 62.

(64) cliente solicite. Dicha información luego va a ser enviada al proceso de generación de la cotización para que sea usada. 3.4.. Generación de la cotización. Importa la información enviada desde los procesos de cotización de conteiner específicos, la cual será mostrada completamente teniendo en cuenta todos los valores necesarios para arrojar el costo total de la elaboración del conteiner bajo las características elegidas. Si el usuario dispone se puede enviar dicha información al proceso de impresión de la cotización. 3.4.1. Impresión de la cotización Si se ejecuta dicho proceso, se procederá a realizar la impresión de la cotización, al recibir la información completa de la cotización, el sistema genera la impresión de dicho formulario.. 4. Instalación del sistema Se proporcionan detalles completos sobre la forma de instalar el sistema en un ambiente particular. Para la instalación del sistema es necesario agregar la base de datos a la lista “orígenes de datos”, el proceso de Microsoft Windows es el siguiente:. Figura 43. Pantalla Panel de Control.. 63.

(65) Luego se elige la opción “origenes de datos”:. Figura 44. Pantalla Herramientas administrativas.. Posteriormente se selecciona “agregar”:. Figura 45. Pantalla Administrador de Origen de Datos.. 64.

(66) Se elige la opción (microsoft access driver (*mdb, *accdb):. Figura 46. Pantalla Crear nuevo origen de Datos.. Se agrega el nombre y la descripción de la base de datos y se elige la opción “Seleccionar”:. Figura 47. Pantalla Configuración de ODBC Microsoft Access.. 65.

(67) Se elige la base de “documentos/cotizador”:. datos. “materiales”. ubicada. en. la. carpeta. Figura 48. Pantalla Carpeta Cotizador.. Con este proceso queda agregada la base de datos para utilizar desde el software. 5. Iniciación al Uso del sistema En este punto se explica cómo iniciarse en el sistema y cómo se pueden utilizar sus cualidades comunes. Esta documentación debe decir al usuario cómo salir de un problema cuando las cosas funcionan mal. Para ingresar al sistema se debe ir a la ruta “documentos/cotizador” y seleccionar “Cotizador.jar”:. Figura 49. Diagrama Cotización Skid.. 66.

(68) Aparecerá la ventana principal del sistema:. Figura 50. Diagrama Cotización Skid.. 4 DESARROLLO DE SOFTWARE 4.1 Desarrollo de la programación para la creación del software 4.1.1 Protocolo de cotización para Skids Para realizar la cotización de un Skid de manera regular en GIM Ingeniería Eléctrica Ltda. se establece el siguiente protocolo: 1. Recibir la solicitud de cotización por parte del Ingeniero Técnico comercial. Esta recepción incluye las especificaciones, planos y exigencias constructivas por parte del cliente.. 67.

(69) 2. Realizar la lectura cuidadosa de las especificaciones para determinar los materiales, y características específicas que se soliciten. 3. Determinar las siguientes características: • • • • • • • • • • • • • • • •. Dimensiones del Skid Material de fabricación para la estructura base (perímetro) del Skid. Material de fabricación para la estructura del piso (soporte) del Skid. Material de fabricación para la Malla de la estructura del piso del Skid. Izaje del Skid. Tipo de tratamiento que requiere la base del Skid. Material de fabricación para el piso del Skid. Material de fabricación para la estructura vertical. Material de fabricación para los marcos de la estructura vertical. Material de fabricación para las paredes superiores. Material de fabricación para las paredes inferiores. Material de fabricación para la estructura del techo. Tipo de teja para el techo del Skid. Tipo de caballete para el techo del Skid. Si los paneles del Skid son removibles o no. El color y tipo de pintura que debe llevar el Skid.. 4. Se procede a realizar los cálculos de material requerido en cada una de las estructuras que componen el Skid. Se debe tener en cuenta que la mayoría de los materiales (ángulos, perfiles estructurales ‘’U’’ ‘’IPE’’, etc.) son comercializados en tramos de 6 y 12 metros. •. •. •. Estructura base (perímetro): se debe multiplicar por dos la distancia correspondiente al ancho del Skid, y dependiendo de la longitud que alcance la estructura se debe dividir en 6 metros o en 12 (en 6 en estructuras de 3 a 11 metros y en 12 en estructuras de 12 a 18 metros). Estructura del piso (soporte): se debe multiplicar por dos la distancia correspondiente al ancho del Skid, y dependiendo de la longitud que alcance la estructura se debe dividir en 6 metros o en 12 (en 6 en estructuras de 3 a 11 metros y en 12 en estructuras de 12 a 18 metros). Malla Estructura del piso: se debe dividir el ancho del Skid en 0.7 para determinar la cantidad de tramos que se deben poner como soporte. 68.

(70) •. •. en un extremo. Para estimar el largo de cada tramo se debe dividir el profundo del Skid en tres. Finalmente la cantidad total de material es calculado multiplicando la cantidad de tramos por la longitud obtenida y multiplicada por dos. La cantidad de metros debe ser dividida en 6metros para obtener la cantidad de tramos que se necesitan. Izaje del Skid: se debe multiplicar el profundo del Skid por dos o tres dependiendo del ancho del Skid (por dos en estructuras de tres a siete metros y por tres en estructuras de ocho a 18 metros), y sumar 0.5m en cada tramo (dos o tres). La cantidad de metros debe ser dividida en 6 o 12. Tipo de tratamiento en la base del Skid: ya que este tipo de tratamientos en materiales son cobrados por peso, se debe realizar el cálculo del peso según la cantidad de material que sea necesario para la construcción de la estructura. Para esto se utiliza la siguiente tabla de pesos específicos dependiendo del material y así multiplicar la cantidad de material por el mismo para obtener el peso total: ELEMENTO IPE 100 IPE 160 IPE 200 IPE 300 U ESTRUCTURAL 3" U ESTRUCTURAL 4" U ESTRUCTURAL 6" U ESTRUCTURAL 8" Angulo 1 1/2 x 1/8 Angulo 1 1/2 x 3/16 Angulo 1 1/4 x 1/8 Angulo 1 1/4 x 3/16 Angulo 1 x 1/8 Angulo 1 x 3/16 Angulo 2 x 1/8 Angulo 2 x 3/16 Angulo 2 x ¼ Angulo 2 1/2 x 3/16 Angulo 3 x ¼ Angulo 3 x ½ Tubo 3". PESO ESPECIFICO Kg/m 8.1 15.8 22.4 42.2 8.9 10.8 19.3 27.9 1.8 2.7 1.5 2.2 1.2 1.8 2.52 3.6 4.7 4.6 7.3 8.6 6.7 69.
