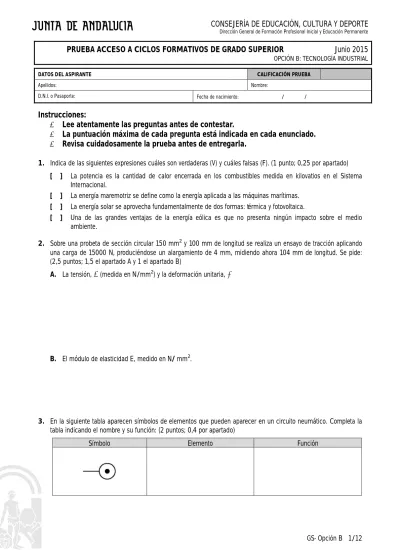

PRUEBA ACCESO A CICLOS FORMATIVOS DE GRADO SUPERIOR
Junio 2015
OPCIÓN B: TECNOLOGÍA INDUSTRIALDATOS DEL ASPIRANTE CALIFICACIÓN PRUEBA
Apellidos: Nombre:
D.N.I. o Pasaporte: Fecha de nacimiento: / /
Instrucciones:
Lee atentamente las preguntas antes de contestar.
La puntuación máxima de cada pregunta está indicada en cada enunciado.
Revisa cuidadosamente la prueba antes de entregarla.
1. Indica de las siguientes expresiones cuáles son verdaderas (V) y cuáles falsas (F). (1 punto; 0,25 por apartado)
[ ] La potencia es la cantidad de calor encerrada en los combustibles medida en kilovatios en el Sistema Internacional.
[ ] La energía maremotriz se define como la energía aplicada a las máquinas marítimas.
[ ] La energía solar se aprovecha fundamentalmente de dos formas: térmica y fotovoltaica.
[ ] Una de las grandes ventajas de la energía eólica es que no presenta ningún impacto sobre el medio ambiente.
2. Sobre una probeta de sección circular 150 mm2 y 100 mm de longitud se realiza un ensayo de tracción aplicando
una carga de 15000 N, produciéndose un alargamiento de 4 mm, midiendo ahora 104 mm de longitud. Se pide: (2,5 puntos; 1,5 el apartado A y 1 el apartado B)
A. La tensión, (medida en N/mm2)y la deformación unitaria,
B. El módulo de elasticidad E, medido en N/ mm2.
3. En la siguiente tabla aparecen símbolos de elementos que pueden aparecer en un circuito neumático. Completa la tabla indicando el nombre y su función: (2 puntos; 0,4 por apartado)
4. El Un motor térmico de 20 CV consume 50000 kcal/h. Determina: (2,5 puntos; 1 los apartados A y B, 0,5 el apartado C)
A. La potencia del motor, en vatios, y el trabajo realizado por el motor en 1 hora, medido en J y en kJ.
B. El rendimiento del motor.
5. Un circuito digital posee tres entradas A, B y C y una salida F, siendo su funcionamiento el siguiente:
Si C= 0, F =A
Si C= 1, F = B
Se pide: (2 puntos; 1 por apartado)
A. La tabla de verdad del circuito.
PRUEBA ACCESO A CICLOS FORMATIVOS DE GRADO SUPERIOR
Junio 2015
OPCIÓN B: FÍSICADATOS DEL ASPIRANTE CALIFICACIÓN PRUEBA
Apellidos: Nombre:
D.N.I. o Pasaporte: Fecha de nacimiento: / /
Instrucciones:
Lee atentamente las preguntas antes de contestar.
La puntuación máxima de cada pregunta está indicada en cada enunciado.
Revisa cuidadosamente la prueba antes de entregarla.
1. Sobre un bloque de 0,5kg se ejerce una fuerza de 50N formando un ángulo de 30º con la horizontal. (2,5 puntos; 0,5 los apartados A, B y C, 1 punto el apartado D)
A. ¿Cuál es la fuerza con la que el suelo sostiene al bloque?
B. Dibujatodas las fuerzas que actúan sobre el bloque.
D. Calcula la aceleración del bloque y describe su movimiento.
2. Una nave espacial se encuentra orbitando alrededor de la Luna. El radio de la Luna es 1,74·106m y la aceleración
de la gravedad en su superficie es 1,63m/s2.Suponiendo que la nave orbita justo sobre la superficie de la Luna:
(2,5 puntos; 0,5 el apartado A y 1 punto los apartados B y C)
A. Haz un diagrama en el que aparezcan las fuerzas que actúan sobre la nave.
B. Calculala velocidad de la nave.
3. Tenemos 500g de etanol a una temperatura de 15ºC. (2 puntos; 0,5 el apartado A y 0,75 los apartados B y C) Datos: Calor específico del etanol, Ce=2460 J/(kg·K); calor latente de vaporización del etanol, Lv=8,46·105 J/kg;
temperatura de ebullición del etanol, Tb=56,2ºC.
A. ¿Cuál es la temperatura de ebullición del etanol expresada en kelvin?
B. Calcula la energía necesaria para elevar la temperatura del alcohol hasta la temperatura de ebullición.
C. Una vez alcanzada la temperatura de ebullición, calcula la energía necesaria para evaporar el alcohol.
4. Indica si son verdaderas (V) o falsas (F) las siguientes afirmaciones volviendo a redactar las falsas para que sean correctas.(1 punto; 0,2 por apartado)
[ ]Cuando un rayo de luz pasa de un medio a otro, por el que se propaga más despacio, el rayo refractado se
aleja de la normal.
[ ]Una onda estacionaria se produce cuando interfieren dos ondas de igual amplitud, igual longitud de onda e
igual velocidad que se dirigen en sentido opuesto.
[ ]La polarización es un fenómeno que se da en ondas longitudinales.
[ ]El Principio de Huygens explica la difracción, o sea, el cambio de dirección de una onda cuando pasa de un
medio a otro.
5. Completa la siguiente tabla indicando la magnitud con la que se corresponde cada medida y convierte sus unidades a las correspondientes del Sistema Internacional mediante factores de conversión cuando proceda.
(2 puntos; 0,25 por apartado)
Medida Magnitud Medida con unidades del S.I.
PRUEBA ACCESO A CICLOS FORMATIVOS DE GRADO SUPERIOR
Junio 2015
OPCIÓN B: ELECTROTECNIADATOS DEL ASPIRANTE CALIFICACIÓN PRUEBA
Apellidos: Nombre:
D.N.I. o Pasaporte: Fecha de nacimiento: / /
Instrucciones:
Lee atentamente las preguntas antes de contestar.
La puntuación máxima de cada pregunta está indicada en cada enunciado.
Revisa cuidadosamente la prueba antes de entregarla.
1. Indica de las siguientes expresiones cuáles son verdaderas (V) y cuáles falsas (F). (1 punto; 0,2 por apartado)
[ ] La capacidad de un condensador se mide en microfaradios en el Sistema Internacional.
[ ] La primera ley de Kirchoff nos dice que: “La suma algebraica de las intensidades de corriente en un nudo
es cero”.
[ ] Un diodo está formado por la unión de tres semiconductores extrínsecos.
[ ] No todas las máquinas eléctricas son reversibles, solamente las rotativas.
[ ] Según la Ley de Faraday, el valor de la fuerza electromotriz inducida depende de las causas que provocan la variación del flujo.
2. Se tiene una asociación de resistencias como la de la siguiente figura. Determina: (2 puntos; 1,5 el apartado A y 0,5 el B)
A) La resistencia equivalente de la asociación.
3. Contesta a las siguientes cuestiones: (2,5 puntos; 1 punto los apartados A y B, 0,5 el apartado C)
A) Calcula la intensidad eficaz que atraviesa una bobina de L = 360 mH conectada a un generador de C.A. de 230 V y 60 Hz de frecuencia.
B) Calcula la intensidad eficaz que atraviesa un condensador de 450 μF conectado a un generador de C.A. de 230 V y 60 Hz de frecuencia.
C)¿Qué intensidad eficaz que circularía por una resistencia de 1 k conectado a un generador de fuerza de C.A. de 230 V y 60 Hz de frecuencia?
4. Se dispone de un transformador monofásico con las siguientes características: N1= 12000 espiras
N2= 3000 espiras
Vp (tension en el primario)= 240 V
f= 60 Hz
A) La relación de transformación.
B) La tensión en el secundario.
C) ¿Qué sucedería si los 240 V de tensión en el primario fuesen de corriente continua?
5. Un motor tiene una potencia activa de 4000 W y está conectado a una tensión V= 220 V, si su cos = 0,8. Se pide que calcules las siguientes cuestiones: (2 puntos; 1 por apartado)
A) El valor de la intensidad de corriente que circula por el motor.
