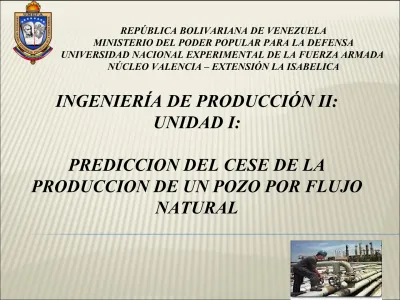

REPÚBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA LA DEFENSA
UNIVERSIDAD NACIONAL EXPERIMENTAL DE LA FUERZA ARMADA NÚCLEO VALENCIA – EXTENSIÓN LA ISABELICA
INGENIERÍA DE PRODUCCIÓN II:
UNIDAD I:
PREDICCION DEL CESE DE LA
PARAMETROS
QUE PERMITEN QUE UN POZO FLUYA NATURALMENTE En los yacimientos los fluidos están sujetos a la acción de varias fuerzas y energías naturales: fuerzas de presión, fuerzas de fricción por viscosidad, gravedad de energía y fuerzas capilares, las cuales actúan en el movimiento de los fluidos hacia los pozos o para retenerlos en el yacimiento. Cuando esas energías son suficientes para promover el desplazamiento de los fluidos desde su interior hasta el fondo del pozo y de allí a la superficie, se dice que el pozo fluye naturalmente.Los factores que representan los parámetros mas importantes en la selección del equipo de levantamiento artificial son:
Inversión inicial
Relación gastos operacionales, ingresos mensuales Vida útil del equipo
Números de pozos en levantamiento artificial Disponibilidad del equipo excedente
El propósito de los métodos de levantamiento artificial es minimizar los requerimientos de energía en la cara de la formación productora, con el objeto de maximizar el diferencial de presión a través del yacimiento y provocar de esta manera, la mayor afluencia de fluidos, sin que se generen problemas de producción como pueden ser: arenamiento y conificacion de agua entre otros. Existen diversos métodos de levantamiento artificial entre los cuales se encuentran los convencionales y no convencionales.
BOMBEO MECANICO: es un procedimiento de succión y transferencia casi continua del petróleo hasta la superficie.
METODO DE LEVANTAMIENTO ARTIFICIAL NO CONVENCIONALES: Son todas aquellas tecnologías desarrolladas y mejoradas en los últimos años. Entre estas se encuentran.
METODO DE LEVANTAMIENTO ARTIFICIAL NO CONVENCIONALES: Son todas aquellas tecnologías desarrolladas y mejoradas en los últimos años. Entre estas se encuentran.
Bombeo de cavidad progresiva: consiste en una maquina rotativa de desplazamiento positivo, compuesta por un rotor metálico, un estator cuyo material es elastómero generalmente, un sistema motor y un sistema de acoples flexibles.
PRONOSTICO DEL CESE POR FLUJO NATURAL
El proceso de producción de un pozo de petróleo se inicia desde el instante en que los fluidos comienzan a moverse desde el radio externo de drenaje del yacimiento y termina cuando son recolectados en la estación de flujo. Los fluidos transportados pierden energía en el yacimiento, en el pozo y en la línea de flujo que los lleva a la estación recolectora.
MECANISMOS DE PRODUCCION
Los mecanismos de producción son:
Compresibilidad de la roca: en este tipo de mecanismos no importa si la presión
del yacimiento se encuentra por encima o por debajo de la presión de burbujeo. Se ve influenciada por fuerzas tales como: fuerzas capilares debido a la presión capilar, fuerzas gravitacionales debido a la gravedad y fuerzas viscosas debidas a los diferenciales de presión y a potenciales de flujo.
Empuje hidráulico: en este caso se tiene un acuífero el cual no solo puede estar en la base del sistema, también puede ser lateral, al reducir la presión se expande y empuja al petróleo hacia el pozo.
Inyección de fluidos: se puede inyectar agua en el fondo de la estructura que se une al acuífero y empuja petróleo, también se puede inyectar gas en el tope de la estructura y se une a la capa de gas o se forma una capa de gas sino existe una.
FLUJO NATURAL
Compresibilidad de los Fluidos: La compresibilidad de los Fluidos se da al haber un cambio en el diferencial de presión. Este cambio ocurre a mayor escala en los Gases.
SISTEMA DE PRODUCCION
El proceso de producción en un pozo de petróleo comprende al recorrido de los fluidos desde el radio externo de drenaje en el yacimiento hasta el separador de producción en la estación de flujo. El sistema de producción esta compuesto por cuatro módulos principales: yacimiento, completación, pozo y línea de flujo en la superficie. Existe una presión de partida de los fluidos en ese proceso de producción que es la presión estática del yacimiento y una presión final de entrega que es la presión del separador en la estación de flujo.
Los elementos mecánicos básicos del sistema de producción son: 1. Pozos
2. Líneas de Conducción 3. Colector de Producción
4. Separadores y equipamiento de proceso 5. Instrumentos de medición
ALTERNATIVAS PARA AUMENTAR LA PRODUCCION
Existen varias opciones para aumentar la producción y por ende la
recuperación de hidrocarburos, cada una con diferentes costos, grado de
dificultad y tiempo de respuesta. Lo ideal es que se formen equipos de
trabajo que evalúen casa una de ellas para luego compararlas y
emprender la mejor acción.
Mejorar el conocimiento del yacimiento, empleando técnicas como sísmica y perfilaje de pozos se puede tener una mejor idea de las características de la formación. También al tenerse una historia de producción y presiones se puede refinar el calculo de reservas originales de hidrocarburos, además permite corroborar los mecanismos de producción asociados al yacimiento e identificar la presencia de acuíferos.
Perforar mas pozos, al hacerse una revisión de datos geológicos y de producción se puede mejorar la descripción del yacimiento y así recomendar nuevos pozos en aéreas antes ignoradas.
Ejecutar proyectos de recuperación secundaria o terciaria, en esta categoría se encuentran procesos como la inyección de fluidos ( gas, agua, vapor y productos químicos)
Instalar sistemas de levantamiento artificial. Los principales métodos de levantamiento ayudan a mejorar la producción de dos formas: suministrando una energía extra en el fondo del pozo ( por ejemplo bombas electrosumergible) o disminuyendo la densidad del fluido a producir, por ejemplo con inyección de gas, haciendo que una presión de fondo baje sea aun económica y operativamente apta para la producción.
