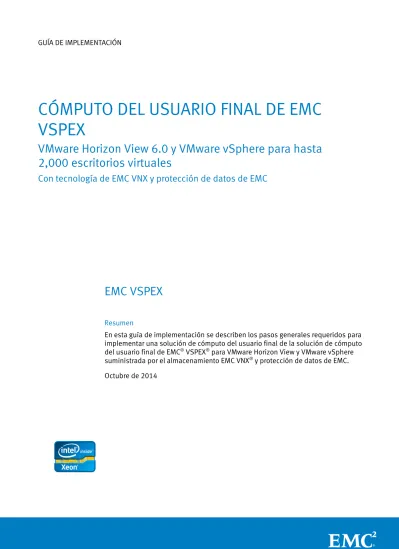

CÓMPUTO DEL USUARIO FINAL DE EMC
VSPEX
VMware Horizon View 6.0 y VMware vSphere para hasta
2,000 escritorios virtuales
Con tecnología de EMC VNX y protección de datos de EMC
EMC VSPEX
ResumenEn esta guía de implementación se describen los pasos generales requeridos para implementar una solución de cómputo del usuario final de la solución de cómputo del usuario final de EMC® VSPEX® para VMware Horizon View y VMware vSphere suministrada por el almacenamiento EMC VNX® y protección de datos de EMC. Octubre de 2014
Copyright © 2014 EMC Corporation. Todos los derechos reservados. Publicado en México.
Publicado en octubre de 2014
EMC considera que la información de esta publicación es precisa en el momento de su publicación. La información está sujeta a cambios sin previo aviso.
La información de esta publicación se proporciona tal cual. EMC Corporation no se hace responsable ni ofrece garantía de ningún tipo con respecto a la información de esta publicación y, específicamente, renuncia a toda garantía implícita de
comerciabilidad o capacidad para un propósito determinado. El uso, la copia y la distribución de cualquier software de EMC descrito en esta publicación requieren una licencia de software correspondiente.
EMC2, EMC y el logotipo de EMC son marcas registradas o marcas comerciales de EMC Corporation en los Estados Unidos y en otros países. Todas las demás marcas comerciales incluidas/utilizadas en este documento pertenecen a sus respectivos propietarios.
Para obtener una lista actualizada de nombres de productos de EMC, consulte las marcas comerciales de EMC Corporation en mexico.emc.com (visite el sitio web de su país correspondiente).
Cómputo del usuario final de EMC VSPEX
VMware Horizon View 6.0 y VMware vSphere para hasta 2,000 escritorios virtuales Con tecnología de EMC VNX y protección de datos de EMC
Guía de implementación
Contenido
Capítulo 1
Introducción
9
Propósito de esta guía ... 10
Valor para el negocio ... 10
Alcance ... 11
Público de destino ... 11
Terminología ... 12
Capítulo 2
Antes de comenzar
13
Descripción general ... 14Tareas previas a la implementación ... 14
Flujo de trabajo de implementación ... 15
Lectura esencial ... 15
Prerrequisitos de la implementación ... 16
Capítulo 3
descripción general de la solución
19
Descripción general ... 20Infraestructuras comprobadas VSPEX ... 20
Arquitectura de la solución ... 21
Arquitectura general ... 21
Arquitectura lógica ... 23
Resumen de los componentes clave ... 24
Capítulo 4
Implementación de la solución
25
Descripción general ... 26Implementación de la red ... 27
Configurar la red de la infraestructura ... 27
Configuración de las VLAN ... 28
Configurar la red de almacenamiento (variante de bloques)... 29
Conectar el cableado de la red ... 29
Preparación y configuración del arreglo de almacenamiento ... 30
Preparar el VNX. ... 31
Establecer la configuración inicial de VNX ... 31
Provisionar el almacenamiento de datos principal ... 31
Provisionar almacenamiento para áreas de almacenamiento de datos VMFS (solo bloques) ... 31
Provisionar almacenamiento para áreas de almacenamiento de datos NFS (solo archivo) ... 32
Contenido Información confidencial de EMC
Provisionar almacenamiento opcional para los datos de usuario ... 37
Configuración de FAST VP para los datos de usuario ... 37
Provisionar almacenamiento opcional para las máquinas virtuales de la infraestructura ... 39
Configuración de las alertas y los umbrales de Virtual Provisioning ... 40
Instalación y configuración de los hosts vSphere ... 42
Instalar vSphere ... 43
Configurar la red vSphere ... 43
Conectar áreas de almacenamiento de datos de VMware ... 44
Instalación y configuración de la base de datos de SQL Server ... 44
Implementación de VMware vCenter Server ... 46
Configuración de VMware Horizon View Connection Server ... 47
Crear máquinas virtuales para VMware Horizon View Connection Server ... 49
Instalar VMware Horizon View Connection Server ... 49
Configurar la conexión de la base de datos de logs de eventos de View ... 49
Agregar una réplica de la instancia de View Connection Server ... 49
Configurar la conexión ODBC de View Composer ... 49
Instalar View Composer ... 49
Conectar VMware Horizon View a vCenter y View Composer ... 49
Preparar una máquina virtual maestra ... 50
Configurar políticas de grupo de View Persona Management ... 50
Configurar las políticas de grupo de redireccionamiento de carpetas para EMC Avamar ... 50
Configurar políticas de grupo de PCoIP de View ... 51
Provisionar escritorios virtuales ... 51
Configurar EMC Avamar ... 53
Configurar VMware vShield Endpoint ... 53
Verificar la instalación del controlador de vShield Endpoint en los escritorios .... 54
Implementar el dispositivo vShield Manager ... 54
Instalar el servicio vShield Endpoint ... 54
Implementar un servidor de administración de la solución antivirus ... 54
Implementar máquinas virtuales de seguridad de vSphere ... 54
Verificar la funcionalidad de vShield Endpoint ... 55
Configuración de VMware Horizon Workspace ... 55
Asignar direcciones IP y crear registros DNS... 58
Otorgar permisos de retransmisión SMTP de Workspace... 58
Configurar una base de datos de PostgreSQL u Oracle para Workspace ... 58
Configurar un recurso compartido CIFS para usar como catálogo de ThinApp (opcional) ... 59
Verificar que todos los usuarios de Workspace tengan una dirección de correo electrónico especificada ... 59
Obtener la información requerida para permitir la integración de Workspace
en Active Directory ... 59
Obtener un certificado SSL de confianza y la clave privada para el dispositivo de Workspace (opcional) ... 60
Configurar el acceso externo al dispositivo de Workspace (opcional) ... 60
Activar la integración de Horizon View (opcional) ... 60
Configuración de VMware vCenter Operations Manager for Horizon View ... 60
Capítulo 5
Verificación de la solución
63
Descripción general ... 64Lista de verificación posterior a la instalación ... 65
Implementar y probar un único escritorio virtual ... 65
Verificar la redundancia de los componentes de la solución ... 65
Capítulo 6
Documentación de referencia
67
Documentación de EMC ... 68Otra documentación ... 68
Apéndice A
Hoja de trabajo de configuración
71
Hoja de trabajo de configuración del cliente ... 72Contenido Información confidencial de EMC
Figuras
Figura 1. Infraestructuras comprobadas VSPEX ... 21
Figura 2. Arquitectura de la solución validada ... 22
Figura 3. Arquitectura lógica para el almacenamiento de bloques y archivos ... 23
Figura 4. Ejemplo de arquitectura de red Ethernet ... 28
Figura 5. Ejemplo de arquitectura de red FC ... 29
Figura 6. Visualización de todos los parámetros de Data Mover ... 34
Figura 7. Configuración del parámetro nthread ... 35
Figura 8. Cuadro de diálogo Storage System Properties ... 35
Figura 9. Cuadro de diálogo Create FAST Cache ... 36
Figura 10. Cuadro de diálogo Storage Pool Properties ... 38
Figura 11. Ventana Manage Auto-Tiering ... 38
Figura 12. Ventana LUN Properties ... 39
Figura 13. Estudio de la utilización de espacio de un pool de almacenamiento... 40
Figura 14. Definición de umbrales de utilización para un pool de almacenamiento... 41
Figura 15. Definición de notificaciones automatizadas para bloques ... 41
Figura 16. Ventana View Composer Disks ... 52
Tablas
Tabla 1. Terminología ... 12
Tabla 2. Tareas previas a la implementación ... 14
Tabla 3. Flujo de trabajo de implementación... 15
Tabla 4. Lista de verificación de los requisitos previos de la implementación ... 16
Tabla 5. Componentes de la solución ... 24
Tabla 6. Descripción general del proceso de implementación ... 26
Tabla 7. Tareas para la configuración de los switches y la red ... 27
Tabla 8. Tareas para la configuración del almacenamiento ... 30
Tabla 9. Creación de un pool de almacenamiento RAID 5 basado en bloques ... 31
Tabla 10. LUN en VNX para almacenar escritorios virtuales ... 32
Tabla 11. Creación de un pool de almacenamiento RAID 5 basado en bloques ... 32
Tabla 12. Configuración de LUN para pool de NAS ... 33
Tabla 13. Configurar sistemas de archivos como áreas de almacenamiento de datos NFS ... 34
Tabla 14. Creación de un pool de almacenamiento RAID 6 basado en bloques ... 37
Tabla 15. Configuración de LUN para pool de NAS ... 37
Tabla 16. Umbrales y configuraciones de VNX ... 42
Tabla 17. Tareas para la instalación de servidores ... 42
Tabla 18. Tareas para la configuración de una base de datos de SQL Server ... 45
Tabla 19. Tareas para la configuración de vCenter ... 46
Tabla 20. Tareas para la configuración de VMware Horizon View Connection Server ... 48
Tabla 21. Tareas requeridas para instalar y configurar vShield Endpoint ... 53
Tabla 22. Tareas para la configuración de VMware Horizon Workspace ... 55
Tabla 23. Tareas requeridas para instalar y configurar vCenter Operations Manager ... 61
Tabla 24. Tareas para comprobar la instalación ... 64
Tabla 25. Información común del servidor ... 73
Tabla 26. Información del servidor vSphere ... 73
Tabla 27. Información del arreglo... 73
Tabla 28. Información de la infraestructura de red ... 74
Tabla 29. Información de VLAN ... 74
Capítulo 1
Introducción
Este capítulo presenta los siguientes temas:
Propósito de esta guía ... 10
Valor para el negocio ... 10
Alcance ... 11
Público de destino ... 11
Capítulo 1:Introducción
Propósito de esta guía
La arquitectura de cómputo del usuario final de EMC® VSPEX® proporciona al cliente un sistema moderno capaz de alojar una gran cantidad de escritorios virtuales con un nivel de rendimiento constante. Esta solución de cómputo del usuario final de VSPEX para VMware Horizon View 6.0 se ejecuta en una capa de virtualización de VMware vSphere respaldada por la familia EMC VNX® altamente disponible, la cual proporciona el almacenamiento. Está diseñado para
implementarse en capas en una infraestructura comprobada de nube privada VSPEX para VMware vSphere.
Los componentes de cómputo y de red, definidos por los partners de VSPEX, están diseñados para que sean redundantes y lo bastante eficaces para manejar las necesidades de procesamiento y de datos de un amplio ambiente de
máquinas virtuales. Las soluciones de protección de datos de EMC Avamar® proporcionan protección para los datos de VMware Horizon View, y RSA® SecurID® ofrece funcionalidades opcionales de autenticación segura del usuario.
Esta solución de cómputo del usuario final de VSPEX está validada en tres puntos diferentes de escala: 500, 1,000 y 2,000 escritorios virtuales. Estas configuraciones validadas están basadas en una carga de trabajo de escritorios de referencia y forman la base para crear soluciones personalizadas rentables para clientes individuales. Un ambiente de escritorios virtuales más pequeño para
implementaciones de hasta 500 escritorios basados en EMC VNXe®3200 se describe en Cómputo del usuario final de EMC VSPEX: VMware Horizon View 6.0 y VMware vSphere 5.5 para hasta 500 escritorios virtuales: guía de diseño.
Un cómputo del usuario final o una infraestructura de escritorios virtuales es una oferta de sistema complejo. En esta guía de implementación se describe cómo implementar, con las mejores prácticas, los recursos necesarios para
implementar una solución de cómputo del usuario final con VMware Horizon View para VMware vSphere con tecnología de EMC VNX y EMC Data Protection.
Valor para el negocio
Los empleados están más inmersos que nunca en la tecnología móvil. Esperan acceder a los datos y a las aplicaciones críticas de negocio en cualquier momento y lugar y desde cualquier dispositivo. Desean la flexibilidad para llevar sus propios dispositivos al trabajo, por lo que los departamentos de TI investigan cada vez más las iniciativas de “Traiga su propio dispositivo” (BYOD). Esto hace que la protección de la información confidencial sea más compleja. La
implementación de un proyecto de escritorio virtual es una forma de hacerlo. A esto se agrega el hecho de que las aplicaciones de negocios se están trasladando a un cómputo, una red y un ambiente de almacenamiento consolidados, lo que generará un importante cambio de paradigma.
La solución de cómputo del usuario final de VSPEX con VMware reduce la complejidad de configurar cada componente de un modelo de implementación tradicional. También reduce la complejidad de administrar la integración mientras mantiene las opciones de diseño e implementación de aplicaciones. Asimismo, proporciona una administración unificada mientras permite el control y el monitoreo adecuados de la separación de procesos.
Los beneficios para el negocio que ofrece la solución de cómputo del usuario final de VSPEX para VMware Horizon View son los siguientes:
• Una solución de virtualización de punto a punto para aprovechar las capacidades de los componentes de la infraestructura unificada. • Virtualización eficaz de hasta 2,000 escritorios virtuales para diversos
casos de uso de clientes
• Arquitecturas de referencia confiables, flexibles y escalables
Alcance
En esta guía de implementación se describen los pasos generales requeridos para implementar la solución de cómputo del usuario final de VSPEX para VMware Horizon View 6.0, que se organiza en capas en una infraestructura comprobada de nube privada de VSPEX para VMware vSphere. Se proporcionan ejemplos de implementaciones en arreglos de almacenamiento EMC VNX5200, VNX5400 y VNX5600. Los mismos principios y reglas se aplican a todos los modelos de VNX que se hayan validado como parte del programa VSPEX. Las soluciones EMC Data Protection para la protección de datos de VMware Horizon View se describen en otro documento, Respaldo y recuperación de EMC para el cómputo del usuario final de VSPEX con VMware Horizon View: guía de diseño e implementación.
La solución opcional para la autenticación segura de usuarios de RSA SecurID para VMware Horizon View también se describe en otro documento, Seguridad del cómputo del usuario final de EMC VSPEX con RSA SecurID: VMware Horizon View 5.2 y VMware vSphere 5.1 para hasta 2,000 escritorios virtuales: guía de diseño.
Público de destino
Esta guía está dirigida al personal interno de EMC y a partners calificados de EMC VSPEX. En esta guía se supone que los partners de VSPEX que pretenden
implementar esta infraestructura comprobada VSPEX para VMware Horizon View tienen la capacitación y la experiencia necesarias para instalar y configurar una solución de cómputo del usuario final basada en Horizon View con VMware vSphere como el hipervisor, los sistemas de almacenamiento de la serie VNX y la infraestructura relacionada.
Los lectores también deben estar familiarizados con las políticas de seguridad de la infraestructura y la base de datos de la instalación del cliente.
En esta guía se ofrecen referencias externas cuando corresponda. EMC recomienda que los partners que implementen esta solución conozcan estos documentos. Para obtener información detallada, consulte Lectura esencial y el Capítulo 6: Documentación de referencia.
Capítulo 1:Introducción
Terminología
La Tabla 1 detalla la terminología usada en esta guía. Tabla 1. Terminología
Término Definición Cómputo del usuario
final
Desacopla el escritorio de la máquina física. En un ambiente de cómputo del usuario final, el sistema operativo (SO) del escritorio y las aplicaciones residen dentro de una máquina virtual que se ejecuta en un equipo host y los datos residen en el
almacenamiento compartido. Los usuarios tienen acceso al escritorio virtual desde cualquier equipo o dispositivo móvil por medio de una red privada o una conexión a Internet.
Clones vinculados Los escritorios provisionados como clones vinculados comparten una imagen base común dentro de un pool de escritorios y, por lo tanto, tienen un espacio físico de almacenamiento mínimo. Arquitectura de
referencia
Una arquitectura validada compatible con esta solución de cómputo del usuario final de VSPEX en un punto particular de la escala, es decir, 500, 1,000 o 2,000 escritorios virtuales. Procesador de
almacenamiento (SP)
El procesador de almacenamiento es el componente de cómputo del arreglo de almacenamiento. Los SP se usan para todos los aspectos de la migración de datos hacia y desde arreglos y entre ellos.
Capítulo 2
Antes de comenzar
Este capítulo presenta los siguientes temas:
Descripción general ... 14
Tareas previas a la implementación ... 14
Flujo de trabajo de implementación ... 15
Lectura esencial ... 15
Capítulo 2:Antes de comenzar
Descripción general
En este capítulo se proporciona una descripción general de la información importante que debería conocer, los documentos con los que debería estar familiarizado y las tareas que debe realizar antes de comenzar a implementar su solución de cómputo del usuario final de VSPEX con VMware Horizon View. En la guía de diseño para esta solución (Cómputo del usuario final de EMC VSPEX: VMware Horizon View 6.0 y VMware vSphere para hasta 2,000 escritorios
virtuales), se describe cómo dimensionar y diseñar la solución, asignar recursos de acuerdo con las mejores prácticas y aprovechar todos los beneficios que ofrece VSPEX. Los ejemplos de implementación de esta Guía de implementación se basan en las recomendaciones y los ejemplos de la Guía de diseño.
Tareas previas a la implementación
Las tareas previas a la implementación incluyen procedimientos que no se relacionan directamente con la instalación y la configuración del ambiente, pero cuyos resultados serán necesarios en el momento de la instalación. Ejemplos de tareas previas a la implementación son la recopilación de nombres de host, direcciones IP, ID de VLAN, números de licencia, medios de instalación, etc. Estas tareas deben realizarse antes de visitar a un cliente para disminuir el tiempo necesario en el sitio.
Tabla 2. Tareas previas a la implementación
Tarea Descripción Referencia
Reunir documentos
Reúna los documentos relacionados que aparecen en Lectura esencial y en
Documentación de referencia. Estos se usan en todo este documento para proporcionar detalles sobre procedimientos de
configuración, dimensionamiento y mejores prácticas de implementación para los diversos componentes de la solución.
• Lectura esencial • Documentación de
referencia
Reunir herramientas
Reúna las herramientas requeridas y opcionales para la implementación. Use la Tabla 4 para comprobar que todos los equipos, el software y las licencias
correspondientes estén disponibles antes del proceso de implementación.
Lista de verificación de los requisitos previos de la implementación
Recopilar
datos Recopile datos de configuración específicos del cliente sobre redes, arreglos, cuentas, etc. Ingrese esta información en la hoja de trabajo de configuración del cliente para usarla como referencia durante el proceso de implementación.
Además, para obtener la información específica sobre el arreglo más completa posible, complete la hoja de trabajo de VNX relevante. Estas hojas de trabajo están disponibles en el servicio de soporte en línea de EMC.
• VNX Block Configuration Worksheet • Asistente de
instalación para hoja de trabajo de VNX File y Unified
• Hoja de trabajo de configuración del cliente
Flujo de trabajo de implementación
Para diseñar e implementar su solución de cómputo del usuario final, consulte el flujo de proceso en la Tabla 31
Tabla 3. Flujo de trabajo de implementación .
Paso Acción
1 Use la hoja de trabajo de dimensionamiento del cliente que se incluye en la guía de diseño para recopilar los requisitos del cliente.
2 Utilice la herramienta para dimensionamiento de EMC VSPEX para determinar la arquitectura de referencia de VSPEX recomendada para la solución de cómputo del usuario final, según los requisitos del usuario reunidos en el paso 1. Para obtener más información acerca de la herramienta para dimensionamiento, consulte el EMC VSPEX Sizing Tool Portal.
Nota: Si la herramienta para dimensionamiento no está disponible, puede dimensionar manualmente la aplicación de acuerdo con las reglas de la guía de diseño.
3 Utilice la Guía de diseño para determinar el diseño final para su solución VSPEX. Nota: Asegúrese de que se consideren todos los requisitos para recursos y no solo los requisitos para el cómputo del usuario final.
4 Seleccione y solicite la infraestructura comprobada y la arquitectura de
referencia de VSPEX correctas. Consulte la Guía de infraestructura comprobada VSPEX en Lectura esencial para recibir orientación sobre cómo seleccionar una infraestructura comprobada de nube privada.
5 Siga esta guía de implementación para implementar y probar la solución VSPEX. Nota: Si ya tiene un ambiente de infraestructura comprobada VSPEX, puede saltarse los pasos de implementación que ya se completaron.
Lectura esencial
EMC le recomienda leer los siguientes documentos, disponibles a través del espacio de VSPEX en EMC Community Network, en mexico.emc.com (visite el sitio web de su país correspondiente) o en el portal para partners de la infraestructura comprobada VSPEX.
• Soluciones de cómputo del usuario final de EMC VSPEX con VMware vSphere y VMware View
• Cómputo del usuario final de EMC VSPEX: VMware Horizon View 6.0 y VMware vSphere para hasta 2,000 escritorios virtuales
1 Si la solución incluye componentes de protección de datos, consult la guía de diseño e
implementación EMC Backup and Recovery for VSPEX for End-User Computing with VMware Horizon View para obtener una guía de dimensionamiento y de implementación de la protección de datos.
Capítulo 2:Antes de comenzar
• Nube privada de EMC VSPEX: VMware vSphere 5.5 para hasta 1,000 máquinas virtuales
• Respaldo y recuperación de EMC para VSPEX para el cómputo del usuario final con VMware Horizon View: guías de diseño e implementación
Prerrequisitos de la implementación
En la Tabla 4 se detallan los requisitos de hardware, software y licencias para configurar la solución. Visite el servicio de soporte en línea de EMC para obtener más información sobre estos requisitos previos.
Tabla 4. Lista de verificación de los requisitos previos de la implementación Requisito Descripción
Hardware • Servidores físicos con capacidad suficiente para alojar los escritorios virtuales según las recomendaciones de la guía de diseño
• Servidores de VMware vSphere para alojar servidores de infraestructura virtual
• Redes: capacidad y funcionalidades de puerto de switch según los requisitos del cómputo del usuario final
• Arreglo de almacenamiento multiprotocolo EMC VNX con el diseño de disco requerido
Nota: Estos requisitos se pueden cumplir con la infraestructura existente.
Software • Medios de instalación de VMware vSphere 5.5 • Medios de instalación de VMware vCenter Server 5.5
• Archivo de dispositivo de virtualización de código abierto (OVA) de VMware vShield Manager
• Archivo OVA de VMware vCenter Operations Manager • Adaptador de VMware vCenter Operations Manager for View • Archivos de instalación de VMware Horizon View 6.0
• Software de servidor de administración de la solución antivirus partner de VMware vShield Endpoint
• Software de máquina virtual de seguridad partner de VMware vShield Endpoint
• EMC Virtual Storage Integrator (VSI) para el archivo OVA del cliente web de VMware vSphere
• Medios de instalación de Microsoft Windows Server 2012 R2 (SO sugerido para VMware vCenter y VMware Horizon View Connection Server)
• Medios de instalación de Microsoft Windows 8.1 • Medios de instalación de Microsoft SQL Server 2012
Nota: Este requisito se puede cubrir con la infraestructura existente. Software (solo
variante de bloques)
• EMC PowerPath® Viewer
Requisito Descripción Software (solo
variante de archivos)
• Plug-in VMware vSphere Storage API for Array Integration (VAAI) para VNX para archivos
Licencias • Número de licencia de VMware vCenter 5.5 • Números de licencia de VMware vSphere Desktop • Números de licencia de VMware Horizon View 6.0
• Números de licencia de VMware vShield Endpoint (VMware) • Números de licencia de VMware vShield Endpoint (partner de
vShield)
• VMware vCenter Operations Manager for VMware Horizon View • Números de licencia de Microsoft Windows Server 2012 R2 Standard
Edition (o superior)
Nota: Este requisito se puede cumplir con un servidor de administración de claves (KMS) de Microsoft existente. • Números de licencia de Microsoft Windows 8.1
Nota: Este requisito se puede cubrir con un KMS de Microsoft existente.
• Número de licencia de Microsoft SQL Server
Nota: Este requisito se puede cubrir con una licencia existente. Licencias
(solo variante de bloques)
Capítulo 3
descripción general de la solución
Este capítulo presenta los siguientes temas:
Descripción general ... 20
Infraestructuras comprobadas VSPEX ... 20
Arquitectura de la solución ... 21
Capítulo 3:descripción general de la solución
Descripción general
En este capítulo se proporciona una descripción general del cómputo del usuario final de VSPEX para VMware Horizon View en la solución VMware vSphere y las tecnologías clave que se usan en la solución. La solución fue diseñada y comprobada por EMC para proporcionar los recursos de virtualización de escritorios, servidores, redes, almacenamiento y protección de datos para ser compatible con las arquitecturas de referencia en tres puntos de escala: 500, 1,000 y 2,000 escritorios virtuales.
Aunque la solución está diseñada para colocarse en capas en una solución de nube privada de VSPEX, las arquitecturas de referencia no incluyen detalles de configuración para la infraestructura comprobada subyacente. Consulte la guías de infraestructura comprobada VSPEX que se encuentran en Lectura esencial a fin de obtener información para configurar los componentes de la infraestructura requeridos.
Infraestructuras comprobadas VSPEX
EMC aunó fuerzas con los proveedores líderes del sector de infraestructuras de TI para crear una solución de virtualización completa que acelere la implementación de la nube privada y de los escritorios virtuales de VMware Horizon View. VSPEX permite que los clientes aceleren su transformación de TI mediante una
implementación más rápida, más simple, con más opciones, mayor eficiencia y menor riesgo, en comparación con los retos y la complejidad de construir una infraestructura de TI por sí mismos.
La validación de VSPEX por parte de EMC garantiza un rendimiento predecible y les permite a los clientes seleccionar una tecnología que utilice su infraestructura de TI existente o recién adquirida mientras eliminan las cargas de planificación, dimensionamiento y configuración. VSPEX proporciona una infraestructura virtual para los clientes que desean obtener la simplicidad característica de las
infraestructuras realmente convergentes y disponer de más opciones en los componentes agrupados individuales.
Las infraestructuras comprobadas VSPEX, como se muestra en la Figura 1, corresponden a infraestructuras modulares virtualizadas, validadas por EMC y suministradas por los partners de EMC VSPEX. Incluyen capas de virtualización, de servidores, de redes, de almacenamiento y de protección de datos. Los partners pueden elegir las tecnologías de virtualización, de servidor y de red que mejor se ajusten al ambiente del cliente, a la vez que la familia de sistemas de almacenamiento EMC VNX de alta disponibilidad y las tecnologías de EMC Data Protection proporcionan las capas de almacenamiento y de protección de datos.
Figura 1. Infraestructuras comprobadas VSPEX
Arquitectura de la solución
La solución de cómputo del usuario final de EMC VSPEX para VMware Horizon View proporciona una arquitectura de sistema completo que puede ser
compatible con hasta 2,000 escritorios virtuales y valida la infraestructura en tres puntos de escala: 500, 1,000 y 2,000 escritorios virtuales. La solución es
compatible con dos variantes de tipo de almacenamiento: bloques y archivos. Arquitectura
Capítulo 3:descripción general de la solución
La Figura 2 describe la arquitectura general de la solución validada.
Figura 2. Arquitectura de la solución validada
La solución usa EMC VNX y VMware vSphere para proporcionar las plataformas de almacenamiento y virtualización para un ambiente VMware Horizon View de escritorios virtuales de Microsoft Windows 7 provisionados por VMware Horizon View Composer.
Para la solución, implementamos2
Esta solución está diseñada para ser colocada en capas en una solución de nube privada VSPEX para VMware vSphere y cuenta con el respaldo de la familia EMC VNX altamente disponible, la cual proporciona el almacenamiento. Los servicios de infraestructura para la solución, como se muestra en la
VNX5200 para admitir hasta 500 escritorios virtuales, VNX5400 para admitir hasta 1,000 escritorios virtuales y VNX5600 para admitir hasta 2,000 escritorios virtuales.
Figura 3, pueden ser proporcionados por la infraestructura existente en el sitio del cliente, por la nube privada de VSPEX o mediante la implementación como recursos exclusivos como parte de la solución.
2 En esta guía, cuando se habla de "nosotros" o "en nuestro caso" se hace referencia al
La planificación y el diseño de la infraestructura de almacenamiento para un ambiente Horizon View es un paso crítico debido a que el almacenamiento compartido debe poder absorber los altos picos de I/O que ocurren en el transcurso de una jornada. Estas ráfagas pueden dar lugar a períodos de rendimiento errático e impredecible de los escritorios virtuales. Los usuarios pueden adaptarse a un rendimiento lento, pero el rendimiento impredecible crea frustración y reduce la eficiencia.
Para proporcionar un rendimiento predecible para las soluciones de cómputo del usuario final, el sistema de almacenamiento debe poder manejar la carga máxima de I/O de los clientes y mantener el tiempo de respuesta en el mínimo. Sin
embargo, resulta costoso implementar muchos discos para manejar períodos breves de presión extrema de I/O. Esta solución usa EMC FAST™ Cache para reducir la cantidad de discos requeridos.
Las soluciones de EMC Data Protection permiten la protección y la capacidad de recuperación de los datos de los usuarios finales. Esta solución de Horizon View utiliza EMC Avamar y su cliente de escritorio para lograrlo.
La solución de cómputo del usuario final de EMC VSPEX para VMware Horizon View incluye dos variantes de tipo de almacenamiento: bloques y archivos. Figura 3 muestra la arquitectura lógica de la solución para ambas variantes.
Figura 3. Arquitectura lógica para el almacenamiento de bloques y archivos La variante de bloques usa dos redes: una red de almacenamiento para transportar los datos del sistema operativo (SO) del servidor virtual y del
escritorio virtual, y una red de 10 Gb Ethernet para transportar el resto del tráfico. La red de almacenamiento usa FC de 8 Gb, CEE de 10 Gb con FCoE o red de 10 GbE con protocolo iSCSI. La variante de archivos utiliza una red IP de 10 GbE para todo el tráfico.
Nota: La solución también es compatible con la red de 1 Gb Ethernet si se cumplen los requisitos de ancho de banda.
Capítulo 3:descripción general de la solución
Resumen de los componentes clave
La Tabla 5 resume las tecnologías clave que se usan en esta solución. La Guía de diseño proporciona descripciones generales de cada componente.
Tabla 5. Componentes de la solución Capa de VSPEX Componentes
Capa de aplicación Intermediador de virtualización de escritorios VMware Horizon View 6.0 con:
• View Manager • View Composer
• View Persona Management
• VMware Horizon View Storage Accelerator
• VMware vCenter Operations Manager para Horizon View • VMware Horizon Workspace
Capa de
virtualización Hipervisor de VMware vSphere con: • VMware vSphere • VMware vCenter Server
• Alta disponibilidad de VMware vSphere • vShield Endpoint
Capa de cómputo VSPEX define la cantidad mínima de recursos de la capa de cómputo requeridos, pero permite que el cliente implemente los requisitos usando cualquier hardware de servidor que cumpla con ellos.
Capa de red Si bien VSPEX define la cantidad mínima de puertos de red que se requieren para la solución y proporciona una guía general de la arquitectura de la red, el cliente puede cumplir con los requisitos a través del uso de cualquier hardware de red que cumpla con estos.
Capa de
almacenamiento Serie EMC VNX con: • EMC Unisphere Management Suite
• EMC Virtual Storage Integrator (VSI) para el cliente web de VMware vSphere
• API de VMware vSphere Storage para integración de arreglos • API de almacenamiento de VMware vSphere para conciencia
de almacenamiento • EMC VNX Snapshots • EMC SnapSure™
• EMC VNX Virtual Provisioning
• EMC FAST Suite: FAST Cache y Fully Automated Storage Tiering for Virtual Pools (FAST VP)
Capa de protección
de datos EMC Avamar Capa de seguridad RSA SecurID
Capítulo 4
Implementación de la solución
Este capítulo presenta los siguientes temas:
Descripción general ... 26 Implementación de la red ... 27 Preparación y configuración del arreglo de almacenamiento ... 30 Instalación y configuración de los hosts vSphere ... 42 Instalación y configuración de la base de datos de SQL Server ... 44 Implementación de VMware vCenter Server ... 46 Configuración de VMware Horizon View Connection Server ... 47 Provisionar escritorios virtuales... 51 Configurar EMC Avamar ... 53 Configurar VMware vShield Endpoint ... 53 Configuración de VMware Horizon Workspace ... 55 Configuraci ón de VMware vCenter Operations Manager for Horizon View ... 60
Capítulo 4:Implementación de la solución
Descripción general
En este capítulo se describe cómo implementar las arquitecturas de referencia de la solución de cómputo del usuario final. Si ya cuenta con un ambiente de
infraestructura comprobada VSPEX, puede omitir las secciones con los pasos de implementación ya completados. De lo contrario, consulte la Guía de
infraestructura comprobada VSPEX que se incluye en Lectura esencial para obtener información sobre cómo configurar los componentes de la infraestructura requeridos.
Nota: Esta solución requiere ciertos servicios de infraestructura, como se muestra en la Figura 3. Estos pueden ser proporcionados por la infraestructura existente en el sitio del cliente por una nube privada de VSPEX o mediante su implementación como recursos exclusivos como parte de la solución.
La Tabla 6 enumera las etapas principales del proceso de implementación de la solución y ofrece enlaces a las secciones pertinentes en el capítulo.
Tabla 6. Descripción general del proceso de implementación
Etapa Descripción Referencia
1 Configurar los switches y las redes y
conectarse a la red del cliente. Implementación de la red
2 Instalar y configurar el sistema VNX. Preparación y configuración del arreglo de almacenamiento
3 Configurar áreas de
almacenamiento de datos de máquinas virtuales.
Preparación y configuración del arreglo de almacenamiento
4 Instalar y configurar los servidores. Instalación y configuración de los hosts vSphere
5 Configurar SQL Server (utilizado por vCenter y Horizon View).
Instalación y configuración de la base de datos de SQL Server
6 Instalar y configurar vCenter y la red de máquinas virtuales.
Implementación de VMware vCenter Server
7 Configurar VMware View Connection Server.
Configuración de VMware Horizon View Connection Server
8 Configurar EMC Avamar. Configurar EMC Avamar
9 Configurar vShield Endpoint. Configurar VMware vShield Endpoint 10 Configurar VMware Horizon
Workspace.
Configuración de VMware Horizon Workspace
11 Configurar VMware vCenter Operations Manager for Horizon View.
Configuración de VMware vCenter Operations Manager for Horizon View
Implementación de la red
En esta sección, encontrará los requisitos para preparar la infraestructura de red requerida para que sea compatible con esta solución. La Tabla 7 resume las tareas que se realizarán e incluye referencias para obtener más información. Tabla 7. Tareas para la configuración de los switches y la red
Tarea Descripción Referencia
Configurar la red de la infraestructura
Configure el arreglo de almacenamiento y la red de infraestructura de host vSphere.
Configurar la red de la infraestructura Configuración de las
VLAN
Configure VLAN privadas y públicas según sea necesario.
Guía de configuración de switches del proveedor Configuración de la
red de
almacenamiento (solo variante de bloques)
Configure puertos de switch FC/FCoE, zonificación para hosts vSphere y el arreglo de almacenamiento. • Configurar la red de almacenamiento (variante de bloques) • Guía de configuración de switches del proveedor Conectar el
cableado de la red Conecte los puertos de interconexión de los switches, los puertos de VNX y los puertos del servidor vSphere.
Conectar el cableado de la red
La red de la infraestructura requiere enlaces de red redundantes para cada host vSphere, el arreglo de almacenamiento, los puertos de interconexión de los switches y los puertos de enlace de subida de los switches. Esta configuración proporciona redundancia y ancho de banda de red adicional.
Esta configuración es necesaria sin importar si la infraestructura de red para la solución ya existe o se está implementando junto con otros componentes de la solución.
En la Figura 4 se muestra un ejemplo de infraestructura Ethernet redundante para esta solución. Ilustra el uso de switches y enlaces redundantes para asegurarse de que no existan puntos de falla únicos en la conectividad de la red.
Configurar la red de la infraestructura
Capítulo 4:Implementación de la solución
Figura 4. Ejemplo de arquitectura de red Ethernet
Asegúrese de existan puertos de switch adecuados para el arreglo de
almacenamiento y para los hosts vSphere. EMC recomienda configurar los hosts vSphere con un mínimo de tres VLAN:
• Red de acceso para clientes: red de máquinas virtuales y tráfico CIFS (son redes para el cliente, que se pueden separar, si se desea) • Red de almacenamiento: Red NFS/iSCSI/FCoE (red privada)
• Red de administración: Administración de vSphere y VMware vMotion (red privada)
Configuración de las VLAN
La variante de bloques de la solución requiere una red de almacenamiento independiente. Aquí se utilizó una red Fibre Channel (FC) como ejemplo. La red Fibre Channel de la infraestructura requiere switches y enlaces Fibre Channel redundantes para cada host vSphere y para el arreglo de almacenamiento. Esta configuración proporciona redundancia y ancho de banda de red de
almacenamiento adicional. Cada host vSphere se conectó a ambos switches FC y cada switch se conectó a cada procesador de almacenamiento en el arreglo de almacenamiento. Luego, se colocó cada conexión Fibre Channel entre el host vSphere y el arreglo de almacenamiento en una zona FC por separado. Figura 5 muestra la arquitectura de red de este ejemplo.
Figura 5. Ejemplo de arquitectura de red FC
Asegúrese de que todos los servidores, los arreglos de almacenamiento, las interconexiones de switches y los enlaces superiores de switches de la solución tengan conexiones redundantes y se conecten a infraestructuras de conmutación por separado. Asegúrese de que haya una conexión completa a la red existente del cliente.
Nota: En este punto, los nuevos equipos se conectan a la red existente del cliente. Asegúrese de que las interacciones imprevistas no causen problemas de servicio en la red del cliente.
Configurar la red de almacenamiento (variante de bloques) Conectar el cableado de la red
Capítulo 4:Implementación de la solución
Preparación y configuración del arreglo de almacenamiento
Esta sección describe cómo configurar el arreglo de almacenamiento VNX. En esta solución, VNX proporciona almacenamiento de datos NFS o VMware Virtual Machine File System (VMFS) para los hosts VMware. La Tabla 8 muestra las tareas correspondientes a la configuración del almacenamiento.
Tabla 8. Tareas para la configuración del almacenamiento
Tarea Descripción Referencia
Preparar el VNX. Instale el hardware VNX según lo indicado en la documentación del producto. • Guía de infraestructura comprobada de la nube privada de VSPEX. Establecer la configuración inicial de VNX Configure la información de direcciones IP y otros parámetros clave en VNX. • Guía de infraestructura comprobada de la nube privada de VSPEX. Provisionar el almacenamiento de datos principal Configure el almacenamiento de datos principal, según sea necesario para la variante y el tamaño seleccionados de la solución. • Guía de instalación de VNX5200 Unified • Guía de instalación de VNX5400 Unified • Guía de instalación de VNX5600 Unified • Hoja de trabajo de VNX para archivos y unificado • VNX Block Configuration Worksheet
• Guía de introducción del sistema Unisphere • Guía de configuración de switches del proveedor • Guía de diseño de la solución Provisionar almacenamiento para áreas de almacenamiento de datos VMFS (solo bloques)
Cree LUN que se presentarán a los servidores vSphere como áreas de almacenamiento de datos VMFS que alojan los escritorios virtuales. Habilite FAST Cache.
Provisionar almacenamiento para áreas de almacenamiento de datos NFS (solo archivo)
Cree sistemas de archivos NFS que se presentarán a servidores vSphere como áreas de almacenamiento de datos NFS que alojan los equipos de escritorio virtuales. Habilite FAST Cache.
Provisionar almacenamiento opcional para los datos de usuario
Cree sistemas de archivos CIFS que se usarán para almacenar perfiles de usuario de roaming y directorios de inicio.
De manera opcional, configure FAST VP.
Provisionar almacenamiento opcional para las máquinas virtuales de la
infraestructura
De manera opcional, cree áreas de almacenamiento de datos
VMFS/NFS adicionales para alojar las máquinas virtuales de SQL Server, el controlador de dominio, vCenter Server y VMware Horizon View Connection Server.
Configurar las alertas y los umbrales de Virtual Provisioning
Configure los umbrales de capacidad del pool de almacenamiento y las alertas relacionadas.
Configuración de las alertas y los umbrales de Virtual Provisioning
No hay pasos de configuración específicos para esta solución. Para obtener instrucciones sobre el ensamblaje, el montaje en rack, el cableado y el encendido del arreglo VNX, consulte la guía de instalación de VNX relevante:
• Para un máximo de 500 escritorios virtuales: Guía de instalación de EMC VNX5200 Unified
• Para un máximo de 1,000 escritorios virtuales: Guía de instalación de EMC VNX5400 Unified
• Para un máximo de 2,000 escritorios virtuales: Guía de instalación de EMC VNX5600 Unified
Después de preparar el arreglo VNX, configure la información clave sobre el ambiente existente de modo que el arreglo de almacenamiento pueda
comunicarse con él. Configure los siguientes elementos comunes de acuerdo con las políticas del centro de datos de TI y la información de la infraestructura existente:
• Sistema de nombre de dominio (DNS) • Protocolo de hora de red (NTP)
• Interfaces de la red de almacenamiento • Dirección IP de la red de almacenamiento
• Common Internet File System (CIFS) y membresía en dominio de Active Directory (AD)
Los documentos de referencia que se enumeran en la Tabla 8 proporcionan más información sobre cómo configurar la plataforma VNX. En la guía de diseño se proporciona información sobre el diseño de disco.
En la guía de diseño se describe el diseño de almacenamiento de destino para las variantes de bloques y de archivos para 500, 1,000 y 2,000 escritorios virtuales.
Realice los siguientes pasos en EMC Unisphere para configurar los LUN en VNX con el fin de almacenar escritorios virtuales:
1. Cree un pool de almacenamiento RAID 5 basado en bloques con las
características especificadas en la Tabla 9.
Tabla 9. Creación de un pool de almacenamiento RAID 5 basado en bloques Configuración Cantidad de unidades Tipo de unidad 500 escritorios virtuales 10 SAS de 300 GB 1,000 escritorios virtuales 15 SAS de 300 GB 2,000 escritorios virtuales 30 SAS de 300 GB
a. Inicie sesión en Unisphere.
b. Seleccione el arreglo utilizado en la solución.
c. Seleccione Storage > Storage Configuration > Storage Pools.
Preparar el VNX. Establecer la configuración inicial de VNX Provisionar el almacenamiento de datos principal Provisionar almacenamiento para áreas de almacenamiento de datos VMFS (solo bloques)
Capítulo 4:Implementación de la solución
d. Haga clic en Pools. e. Haga clic en Create.
f. En el cuadro de diálogo que aparece, especifique los parámetros del pool y haga clic en OK.
g. Asegúrese de que FAST Cache esté activado para el pool de
almacenamiento.
2. Configure los LUN requeridos del pool, como se detalla en la Tabla 10, para presentarlos como cuatro áreas de almacenamiento de datos VMFS a los servidores vSphere.
Tabla 10. LUN en VNX para almacenar escritorios virtuales
Configuración Cantidad de LUN Tamaño del LUN (GB) 500 escritorios virtuales 1 50 4 485 1,000 escritorios virtuales 2 50 8 341 2,000 escritorios virtuales 2 50 16 341
a. Seleccione Storage > LUNs.
b. En el cuadro de diálogo que aparece, haga clic en Create.
c. Seleccione el pool que se creó en el paso 1 y especifique el tamaño y la cantidad de LUN que se deberán provisionar, según se detalla en la Tabla 10.
3. Para permitir que los servidores vSphere accedan a los LUN recientemente creados, configure un grupo de almacenamiento:
a. Seleccione Hosts > Storage Groups.
b. Cree un nuevo grupo de almacenamiento.
c. Seleccione los LUN y los hosts ESXi para agregar al grupo de almacenamiento.
Realice los siguientes pasos en Unisphere para configurar sistemas de archivos NFS en VNX con el fin de almacenar escritorios virtuales:
1. Cree un pool de almacenamiento RAID 5 basado en bloques con las
características especificadas en la Tabla 11.
Tabla 11. Creación de un pool de almacenamiento RAID 5 basado en bloques Configuración Cantidad de unidades Tipo de unidad 500 escritorios virtuales 10 SAS de 300 GB 1,000 escritorios virtuales 15 SAS de 300 GB 2,000 escritorios virtuales 30 SAS de 300 GB Provisionar almacenamiento para áreas de almacenamiento de datos NFS (solo archivo)
a. Inicie sesión en Unisphere.
b. Seleccione el arreglo VNX para la solución.
c. Seleccione Storage > Storage Configuration > Storage Pools. d. Haga clic en Pools.
e. Haga clic en Create.
f. En el cuadro de diálogo que aparece, especifique los parámetros del pool y haga clic en OK.
g. Asegúrese de que FAST Cache esté activado para el pool.
2. Provisione los LUN requeridos del pool, como se puede ver en la Tabla 12, para presentarlos al Data Mover como dvols de un pool NAS definido por el sistema.
Tabla 12. Configuración de LUN para pool de NAS
Configuración Cantidad de LUN Tamaño del LUN (GB) 500 escritorios virtuales 10 200
1,000 escritorios virtuales 10 283 2,000 escritorios virtuales 10 566
.
a. Seleccione Storage > LUNs. b. Haga clic en Create.
c. Seleccione el pool que se creó en el paso 1 y especifique la capacidad de usuario y la cantidad de LUN, según se detalla en la Tabla 12.
d. Seleccione Hosts > Storage Groups. e. Seleccione File Storage.
f. En Available LUNs, haga clic en Connect LUNs.
g. Seleccione los 10 LUN que acaba de crear. Aparecen debajo de Selected LUNs.
h. Seleccione A new storage pool for file is ready or manually rescan. i. Seleccione Storage > Storage Pool for File > Rescan Storage System
para crear varios sistemas de archivos.
Nota: En las mejores prácticas de EMC Performance Engineering se recomienda crear aproximadamente 1 LUN por cada 4 unidades en el pool de
almacenamiento y crear LUN en múltiplos de 10. Consulte Mejores prácticas para el rendimiento de EMC VNX Unified: Guía de mejores prácticas aplicadas.
Capítulo 4:Implementación de la solución
3. Configure los sistemas de archivos del pool NAS, como se describe en la
Tabla 13, para presentarlos a los servidores vSphere como cuatro áreas de almacenamiento de datos NFS.
Tabla 13. Configurar sistemas de archivos como áreas de almacenamiento de datos NFS
Configuración Cantidad de sistemas de archivos
Tamaño del sistema de archivos (GB) 500 escritorios virtuales 1 50 4 485 1,000 escritorios virtuales 2 50 8 341 2,000 escritorios virtuales 2 50 16 341
a. Seleccione Storage > Storage Configuration > File Systems. b. En el cuadro de diálogo que aparece, haga clic en Create. c. Seleccione Create en Storage Pool.
d. En Storage Capacity, escriba la cantidad necesaria de sistemas de archivos (como se detalla en la Tabla 13) y acepte los valores predeterminados para todos los demás parámetros.
4. Exporte los sistemas de archivos mediante NFS y conceda acceso de raíz a los servidores vSphere.
5. Configure los parámetros de Data Mover requeridos:
a. Seleccione Settings > Data Mover Parameters.
b. En la lista Set Parameters, seleccione All Parameters, como se
muestra en la Figura 6.
Figura 6. Visualización de todos los parámetros de Data Mover c. Para cada Data Mover, seleccione Properties, y actualice los
nthreads, como se muestra en la Figura 7.
Nota: El número predeterminado de hilos de ejecución para gestionar solicitudes NFS es 384 por Data Mover en VNX. Dado que se requieren más de 384 conexiones de escritorios en esta solución, aumente el número de hilos de ejecución NFS activos a un máximo de 512 (para 500 escritorios virtuales), 1,024 (para 1,000 escritorios virtuales) o 2,048 (para 2,000 escritorios virtuales) en cada Data Mover.
Figura 7. Configuración del parámetro nthread
Para configurar FAST Cache en los pools de almacenamiento de esta solución, siga los siguientes pasos en Unisphere:
1. Para ver información de FAST Cache para el arreglo VNX:
a. En Unisphere, haga clic en Properties y seleccione Manage Cache. b. En el cuadro de diálogo Storage System Properties, que se muestra
en la Figura 8, haga clic en FAST Cache para ver la información de
FAST Cache.
Figura 8. Cuadro de diálogo Storage System Properties 2. Para crear FAST Cache:
a. Haga clic en Create para abrir el cuadro de diálogo Create FAST
Cache.
Configurar FAST Cache
Capítulo 4:Implementación de la solución
Figura 9. Cuadro de diálogo Create FAST Cache
b. Seleccione la cantidad necesaria de discos que han de usarse para FAST Cache.
Nota: Para determinar la cantidad de discos flash que han de usarse, consulte la guía de diseño.
c. Si selecciona Automatic, los discos flash que se usarán para crear FAST Cache se enumeran en la parte inferior del cuadro de diálogo. Para seleccionar las unidades manualmente, seleccione Manual.
d. Haga clic en OK para crear FAST Cache por medio de los discos seleccionados.
Nota: Si no hay una cantidad suficiente de discos flash disponible, se muestra un mensaje de error y no es posible crear FAST Cache. e. Active FAST Cache en el pool de almacenamiento creado para la
solución.
− Una vez creado FAST Cache, se activa de forma predeterminada para todos los pools nuevos creados.
− Para activar FAST Cache para un pool de almacenamiento existente, seleccione la opción FAST Cache Enabled en Avanced
en el cuadro de diálogo Storage Pool Properties.
La función FAST Cache en VNX no causa una mejora instantánea en el rendimiento. El sistema debe recopilar datos sobre patrones de acceso y promover la información de uso frecuente a la caché. Este proceso puede tardar algunas horas, durante las cuales el rendimiento del arreglo mejora
Si el almacenamiento requerido para los datos de usuario (es decir, perfiles de usuario de roaming o repositorios de View Persona Management y directorios de inicio) todavía no existe en el ambiente de producción y ya se compró el paquete de discos de datos de usuario opcional, realice los siguientes pasos en Unisphere para configurar dos sistemas de archivos CIFS en VNX:
1. Cree un pool de almacenamiento RAID 6 basado en bloques con las características especificadas en la Tabla 14.
Tabla 14. Creación de un pool de almacenamiento RAID 6 basado en bloques Configuración Cantidad de
unidades Tipo de unidad 500 escritorios virtuales 8 SAS NL de 2 TB 1,000 escritorios virtuales 16 SAS NL de 2 TB 2,000 escritorios virtuales 32 SAS NL de 2 TB En la guía de diseño se describen los diseños de almacenamiento.
2. Provisione los LUN requeridos del pool, como se puede ver en la Tabla 15, para presentarlos al Data Mover como dvols de un pool NAS definido por el sistema.
Tabla 15. Configuración de LUN para pool de NAS
Configuración Cantidad de LUN Tamaño del LUN (TB) 500 escritorios virtuales 10 1 1,000 escritorios virtuales 10 1.5 2,000 escritorios virtuales 10 3 .
3. Provisione cuatro sistemas de archivos del pool NAS para exportar como recursos compartidos CIFS en un servidor CIFS.
Opcionalmente, puede configurar FAST VP para automatizar la transferencia de datos entre los niveles de almacenamiento en el pool de almacenamiento de datos del usuario. Es posible configurar FAST VP en el nivel del pool o de LUN. Configuración de FAST VP en el nivel del pool
Para ver y administrar FAST VP en el nivel del pool, seleccione el pool de almacenamiento que se debe usar para los datos de usuario y haga clic en
Properties para abrir el cuadro de diálogo Storage Pool Properties.
Provisionar almacenamiento opcional para los datos de usuario
Configuración de FAST VP para los datos de usuario
Capítulo 4:Implementación de la solución
La Figura 10 muestra la información de organización en niveles para un pool activado FAST VP específico.
Figura 10. Cuadro de diálogo Storage Pool Properties
Tier Status muestra información de reubicación de FAST VP específica para el
pool seleccionado. El panel Tier Details muestra la distribución exacta de los
datos.
Es posible seleccionar la reubicación calendarizada en el nivel de pool desde el menú Auto-Tiering. Puede configurar esta tarea en Automatic o Manual. Haga clic
en Relocation Schedule para abrir la ventana Manage Auto-Tiering que se
muestra en la Figura 11.
Figura 11. Ventana Manage Auto-Tiering
En esta ventana se puede controlar la velocidad de reubicación de datos. La
velocidad predeterminada está configurada en Medium para que las I/O del host
no se vean afectadas significativamente.
Nota: FAST VP es una herramienta completamente automatizada que permite calendarizar las reubicaciones para que se produzcan de manera automática. EMC recomienda que calendarice las reubicaciones durante las horas de menor actividad para minimizar cualquier posible impacto en el rendimiento.
Configuración de FAST VP en el nivel de LUN
Algunas propiedades de FAST VP se administran en el nivel del LUN. Haga clic con el botón secundario en el LUN requerido y seleccione Properties para abrir el
cuadro de diálogo LUN Properties. En este cuadro de diálogo, haga clic en Tiering
para visualizar la información de organización en niveles para el LUN, tal como se muestra en la Figura 12.
Figura 12. Ventana LUN Properties
Tier Details muestra la distribución actual de segmentos dentro del LUN. Puede
seleccionar la política de organización en niveles para el LUN en el cuadro de lista
Tiering Policy. La configuración predeterminada y recomendada es Start High Then Auto-Tier.
Si el almacenamiento requerido para las máquinas virtuales de la infraestructura (es decir, SQL Server, controlador de dominio, vCenter Server y Horizon View Connection Servers) todavía no existe en el ambiente de producción y compró el paquete de discos de datos de usuario opcional, configure un sistema de
archivos NFS en VNX para usarlo como un área de almacenamiento de datos NFS en la que residan las máquinas virtuales de la infraestructura. Repita los pasos de configuración que aparecen en Provisionar almacenamiento para áreas de
almacenamiento de datos NFS (solo archivo) para provisionar el almacenamiento opcional, a la vez que considera el menor número de unidades.
Provisionar almacenamiento opcional para las máquinas virtuales de la
Capítulo 4:Implementación de la solución
En la Figura 13 se muestra el cuadro de diálogo Storage Pool Properties en
Unisphere, que tiene parámetros como Total, Free, Percent Full y Total Allocation
para la capacidad física de un sistema, y Total Subscription, Percent Subscribed
y Percent Oversubscribed para la capacidad virtual.
Figura 13. Estudio de la utilización de espacio de un pool de almacenamiento Cuando se agota la capacidad de un pool de almacenamiento, fallan todas las solicitudes de asignación de espacio adicional en los LUN de aprovisionamiento ligero. Generalmente, también fallarán las aplicaciones que traten de escribir datos en esos LUN y el probable resultado es una falla general del sistema. Para evitar esta situación:
1. Monitorear el uso del pool.
2. Establecer una alerta que notifique cuando se alcancen los umbrales.
3. Fije el valor de Percentage Full Threshold para permitir que haya
suficiente espacio en el buffer a fin de remediar la situación antes de que se produzca una interrupción.
Para ajustar este valor, haga clic en la pestaña Advanced en el cuadro de
diálogo Storage Pool Properties, como se ve en la Figura 14.
Nota: Esta alerta solo se activa si hay LUN delgados en el pool, porque los LUN delgados son lo único que permite sobresuscribir un pool. Si el pool solo contiene LUN gruesos, la alerta no se activa porque no hay riesgo de quedarse sin espacio debido a sobresuscripción. También puede especificar el valor de Percent Full Threshold, que equivale a Total Allocation/Total Capacity, cuando se crea un pool.
Configuración de las alertas y los umbrales de Virtual Provisioning
Figura 14. Definición de umbrales de utilización para un pool de almacenamiento
4. En la Figura 15 se muestra la ventana Event Notification, donde puede configurar y ver alertas. Utilice el asistente de configuración para
seleccionar la opción para recibir alertas por correo electrónico, mediante un servicio de mensajes o a través de SNMP trap.
Figura 15. Definición de notificaciones automatizadas para bloques En la Tabla 16 se incluye información sobre los umbrales y sus configuraciones para VNX Operating Environment (OE) for Block, versión 33.
Capítulo 4:Implementación de la solución
Tabla 16. Umbrales y configuraciones de VNX Tipo de umbral Rango del
umbral Valor predeterminado del umbral Severidad de alerta Efecto secundario Configurable por el usuario
Del 1 % al 84 % 70 % Advertencia Ninguno
Integrado N/D 85 % Crítico Borra las
alertas configurables por el usuario Nota: Permitir que la asignación total exceda el 90 % de la capacidad total implica el riesgo de quedarse sin espacio y afectar a todas las aplicaciones que utilicen LUN delgados en el pool.
Instalación y configuración de los hosts vSphere
En esta sección se proporciona información sobre la instalación y la configuración de los hosts vSphere y los servidores de infraestructura necesarios para que sean compatibles con la arquitectura. En la Tabla 17 se describen las tareas que se deben realizar.
Tabla 17. Tareas para la instalación de servidores
Tarea Descripción Referencia
Instalar vSphere Instale el hipervisor vSphere en los servidores físicos implementados para la solución.
vSphere Installation and Setup Guide
Configurar la red
vSphere Configure la red vSphere, incluida la troncalización de la tarjeta de interfaz de red (NIC), el puerto VMkernel, los grupos de puertos de máquinas virtuales y los frames jumbo. vSphere Networking Agregar hosts vSphere a grupos de almacenamiento VNX (variante de bloques)
Agregue los hosts vSphere a los grupos de
almacenamiento creados en Preparación y configuración del arreglo de
almacenamiento.
Servicio de soporte en línea de EMC
Conectar áreas de almacenamiento de datos de VMware
Conecte las áreas de
almacenamiento de datos de VMware a los hosts vSphere implementados para la solución.
Tras el encendido inicial de los servidores en uso para vSphere, confirme o active la configuración de la virtualización de CPU asistida por hardware y la
configuración de la virtualización de la unidad de administración de memoria (MMU) asistida por hardware en el BIOS del servidor. Si los servidores cuentan con un controlador RAID, EMC recomienda configurar el espejeado en los discos locales.
Inicie los medios de instalación de vSphere e instale el hipervisor en cada uno de los servidores. Para la instalación, se requieren los nombres de host vSphere, las direcciones IP y una contraseña raíz. La Hoja de trabajo de configuración del cliente proporciona los valores adecuados.
En la guía deVMware vSphere Networking se describe la configuración de red de vSphere, incluidos el balanceo de carga, la agregación de enlaces y las opciones de failover. Elija la opción de balanceo de carga apropiada de acuerdo con lo que es compatible con la infraestructura de red. Para obtener mayor información, consulte la lista de documentos en el Documentación de referencia.
Tarjetas de interfaz de red
Durante la instalación de vSphere, se crea un switch virtual estándar (vSwitch). De forma predeterminada, vSphere elige solo una NIC física como un enlace superior de vSwitch. Para mantener los requisitos de redundancia y ancho de banda, configure una NIC adicional usando la consola vSphere o estableciendo conexión con el host vSphere desde el cliente vSphere.
Cada servidor vSphere debe tener múltiples tarjetas de interfaz para cada red virtual con el fin de asegurar la redundancia y permitir el balanceo de carga de la red, la agregación de enlaces y el failover del adaptador de red.
Puertos VMkernel
Cree puertos VMkernel según sea necesario de acuerdo con la configuración de la infraestructura:
• Puerto VMkernel para el tráfico NFS (solo variante de archivos) • Puerto VMkernel para vMotion
• Grupos de puerto de equipos de escritorio virtuales (utilizados por los equipos de escritorio virtuales para comunicarse en la red)
La guía de VMware vSphere Networking describe el procedimiento para establecer estas configuraciones. Para obtener mayor información, consulte la lista de documentos en el Documentación de referencia.
Frames jumbo
Las frames jumbo se pueden activar en el servidor vSphere en dos niveles distintos.
• Si se deben activar todos los portales del vSwitch para las frames jumbo, edite la configuración de MTU en vSwitch Properties de vCenter.
• Si determinados puertos VMkernel se activarán para las frames jumbo, edite el puerto VMkernel en Network Properties de vCenter.
Instalar vSphere
Configurar la red vSphere
Capítulo 4:Implementación de la solución
Para activar frames jumbo en VNX:
1. En Unisphere, haga clic en Settings > Network > Settings for File. 2. Seleccione la interfaz de red apropiada en Interfaces.
3. Seleccione Properties.
4. Establezca el tamaño de la MTU en 9,000. 5. Haga clic en OK para aplicar los cambios.
Puede que también sea necesario activar las frames jumbo en cada switch de red. Consulte las instrucciones de la guía de configuración de los switches.
Conecte las áreas de almacenamiento de datos configuradas en el Preparación y configuración del arreglo de almacenamiento a los servidores vSphere
apropiados. Estas incluyen las áreas de almacenamiento de datos configuradas para:
• Almacenamiento de escritorios virtuales
• Almacenamiento de máquinas virtuales de la infraestructura (si se requiere) • Almacenamiento de SQL Server (si se requiere)
La Guía de almacenamiento de VMware vSphere proporciona instrucciones sobre cómo conectar las áreas de almacenamiento de datos de VMware al host
vSphere. Para obtener mayor información, consulte la lista de documentos en el Documentación de referencia.
Instalación y configuración de la base de datos de SQL Server
La Tabla 18 describe cómo instalar y configurar una base de datos Microsoft SQL Server para la solución. Cuando se completan las tareas, SQL Server se configura en una máquina virtual, con todas las bases de datos requeridas por vCenter, Update Manager, Horizon View y View Composer configuradas para su uso. Nota: EMC recomienda poner el volumen del SO de la máquina virtual de SQL Server en un pool de nube privada de VSPEX. Los valores recomendados para el CPU y la memoria son 2 GB y 6 GB respectivamente.
Conectar áreas de almacenamiento de datos de VMware
