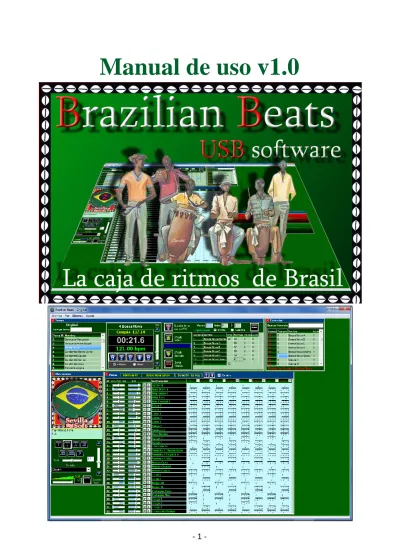

Manual de uso v1.0
Instalación
Inserte el CD de instalación y siga los pasos que el instalador vaya indicando.
Para entrar en el programa, asegúrese de tener la llave que se suministra a un puerto USB de su ordenador. Esto es necesario para que el programa funcione, de lo contrario, le aparecerá el mensaje: MODO DEMO. Si tiene conectada su llave USB, y le aparece el mensaje MODO DEMO, es porque los drivers no están instalados. Para instalar los drivers de forma manual, vaya a:
Panel de Control Administrador de dispositivos Puertos COM y LPT, marque BrazilianBeats con el botón derecho del ratón y seleccione Instalar controlador, inserte el CDROM de instalación e indique al instalador que los drivers se encuentran en el CDROM. Cuando esta operación finalice, en el Escritorio de Windows haga doble click sobre el icono:
Si todo es correcto se mostrará un mensaje similar a éste:
El programa BrazilianBeats
En la parte superior podemos leer: Brazilian Beats – Brazilian Rhythms, Brazilian Beats es el nombre de nuestro programa y Brazilian Rhythms es el nombre del archivo que tenemos abierto.
El software se suministra con varios archivos, uno de ellos llamado Original es un archivo especial que nos permite recuperar los ritmos originales desde el menú Archivo. En él están programados los ritmos más representativos de la música popular brasileña. Contiene 26 Temas y 207 fórmulas rítmicas diferentes, y contiene un extenso banco con 210 sonidos de instrumentos de percusión brasileños y sets de baterías. Cada archivo puede contener una lista de hasta 256 Temas y 512 Fórmulas. Cada Tema está compuesto por una serie de fórmulas rítmicas. Cada Fórmula representa un compás completo, la longitud del compás dependerá del número de tiempos que indique dicha Fórmula.
La opción del menú Ver nos muestra los distintos módulos que podemos visualizar. Veamos a continuación el significado de cada uno:
Metrónomo
Durante la reproducción de un Tema o de una Fórmula, el módulo Metrónomo nos muestra en la parte superior el tiempo en el que estamos en cada momento. En el ejemplo de la imagen aparece un 3, e indica que es el tiempo 3 en un compás de 8 tiempos. Cuando el tiempo es acentuado aparece en color rojo, cuando es un tiempo normal aparece en verde.
Debajo tenemos un visor donde se muestran distintas informaciones.
Más abajo, el Metrónomo Convencional. Lo podremos hacer sonar solo o mezclado con las Fórmulas o los Temas programados. Puede sonar en negra, corchea, tresillo… y con el sonido de cualquiera de los 210 Instrumentos incluidos
Con el mando Nivel haremos la mezcla a nuestro gusto, este control resalta el sonido del metrónomo si lo llevamos hacia la derecha, o de la percusión si lo llevamos hacia la izquierda. Con la casilla de más abajo seleccionamos el sonido que queremos para nuestro metrónomo.
A la derecha podemos regular la velocidad desde 20 a 400 bpm (golpes por minuto), este control de velocidad actúa sólo a afectos de prueba mientras hay una reproducción en curso.
Abajo del todo un regulador de volumen general y la opción Guardar todo.
Temas
Son las composiciones que vamos a crear a partir de las diversas Fórmulas rítmicas que hemos elaborado previamente.
En el cuadro de la izquierda tenemos la lista de Temas de ese archivo y en cuadro de la derecha tenemos la lista de Fórmulas que componen el Tema seleccionado. Los botones centrales son para reproducir, pausa, stop, tema anterior o tema siguiente. Con la barra deslizante ajustamos la velocidad inicial del tema seleccionado, ente 20 bpm y 400 bpm (golpes por minuto).
A la derecha tenemos el botón Guardar tema como WAV: Genera un archivo WAV con calidad de CD (44100 Hz, 16 bits, estéreo) del tema seleccionado. Este archivo podemos usarlo posteriormente con otros programas, o podemos reproducirlo en un lector de CD.
Siguiendo hacia la derecha tenemos tres casillas: Veces, Intro y Silencio . Veces significa el número de veces que se repite el Tema, si no indicamos nada el tema se repite indefinidamente. Intro sirve para prepararnos para la ejecución del tema dando tantos avisos como indiquemos en esta casilla, si por ejemplo escribimos un 5 en esta casilla, el tema empieza a ejecutarse tras cinco golpes sonoros con el sonido que tengamos en nuestro módulo Metrónomo. Silencio añade tiempos de silencio al final del Tema entre cada repetición.
Como podemos ver bajo las tres casillas anteriores, podemos reproducir el tema de forma Secuencial o Aleatoria. De forma secuencial, las fórmulas se ejecutan en el orden que indica la tabla unas tras otras. De forma aleatoria, las fórmulas se ejecutan al azar pero proporcionalmente al número de veces que se repite cada una de ellas en cada ciclo.
A su derecha tenemos el botón Normalizar, que amplía la señal de audio al 100% sin que llegue en ningún momento a saturar y por tanto a distorsionar.
Los botones Añadir fórmula y Quitar fórmula sirven para componer el tema añadiendo o quitando fórmulas de la lista de fórmulas.
Bajo el botón de añadir vemos el nº y nombre de la fórmula que insertaremos en el Tema, que es la fórmula seleccionada en el módulo Fórmulas que describiremos más adelante.
Si hacemos click con el botón derecho del ratón sobre la lista de temas, se despliega el siguiente menú:
Para crear una Tema marcamos Nuevo tema, esto genera una nueva fila al final de la lista y espera que le demos un nombre. Con esto ya podemos empezar a componer el tema añadiendo o quitando fórmulas como vimos anteriormente. Con las opciones Copiar tema y Pegar Tema copiamos toda la información de un tema a otro, por ejemplo uno nuevo que hemos creado con la opción Nuevo tema.
Limpiar tema lo deja vacío, pero no lo borra, para borrarlo de la lista de temas use Borrar tema.
Normalizar todo, normaliza todos los temas de la lista. Y por último Ordenar por nombres, ordena la lista de temas alfabéticamente.
A cada fórmula que insertemos, crecerá el número de compases del tema que viene determinado por el número de Fórmulas que introduzcamos y las veces que éstas se repiten. En una Tema disponemos de 256 campos donde poner en cada uno de ellos una Fórmula.
A la izquierda de la imagen vemos el nº de compás que ocupa cada fórmula, el nombre de la fórmula, la velocidad (bpm) en ese compás, el nº de fórmula, las veces que se repite y si existe aceleración positiva: la velocidad aumenta gradualmente tantos bpm por cada compás como indiquemos en esa columna, o negativa:
la velocidad disminuye gradualmente de la misma forma.
Fórmulas
Son compases creados sobre determinados estilos para utilizarlos después en la creación de los Temas. Aquí podemos definir de cuantos tiempos consta y asignarle un nombre. Automáticamente a cada fórmula se le asigna un número de orden. Si la fórmula seleccionada está usándose en algún tema, el número de orden aparece en color rojo y una etiqueta nos advierte en que tema se usa:
Usada en Tema 19 Samba Funk. Si la fórmula aún no se ha utilizado en ningún tema, el número de orden aparece en verde y se muestra el siguiente aviso:
No está usada.
La fórmula que seleccionemos en este cuadro podrá ser insertada en un tema, o podrá ser editada en el módulo Pistas. Una fórmula puede tener entre 1 y 12 Tiempos, es decir, podemos crear compases de 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11 ó hasta 12 partes, con el propósito de utilizarlos luego dentro de un tema determinado.
Para operar sobre una fórmula determinada, primero la seleccionamos con el botón izquierdo del ratón y luego pulsamos el botón derecho para que nos muestre este menú.
Para crear una Nueva fórmula seleccionamos la primera opción, se nos abrirá una nueva fila con una copia de la Fórmula que seleccionamos previamente. La nombraremos en la casilla Nombre, y en la casilla Tiempos pondremos el número de partes o tiempos que va a tener dicha fórmula, por ejemplo, si queremos hacer compases de 3/4, 3/8, 3/2,… le diremos que son de 3 partes (no importa que la unidad sea blanca, negra o corchea), para ello escribiremos un 3, esto indica que hemos creado un compás de 3 partes. Para un 6/8, 6/4,… escribiremos en la casilla Tiempos un 6, acabamos de crear un compás de 6 partes, etc. Automáticamente al introducir el número se abren en módulo Pistas tantas columnas como Tiempos tiene la Fórmula. Copiar y Pegar pasa toda la información de una fórmula a otra. Limpiar fórmula, deja en blanco todas las pistas como para empezar una fórmula desde el principio. Borrar fórmula la elimina totalmente. Y Ordenar por nombres para ordenarlas alfabéticamente.
Pistas
Para crear una Fórmula disponemos de 32 pistas. En cada pista podemos seleccionar un Instrumento de entre la lista de instrumentos o dejarla en silencio.
Cada pista dispone de los siguientes controles:
LPanR Panorámica, permite enviar el sonido de dicha pista hacia el altavoz izquierdo o derecho. Es como situar ese instrumento en el escenario.
Vol Volumen de esa pista. Resalta un instrumento sobre los demás.
M Botón mute. Silencia esa pista.
S Botón solo. Silencia todas las pistas menos ésta. Volviendo a pulsarlo, activa todas las pistas.
Instrumento Selecciona el instrumento que sonará en esa pista.
Luego tenemos los tiempos de ese compás numerados como 1, 2, 3…
Por encima de estas columnas se encuentran las casillas Acentos Cada tiempo de la fórmula puede ser acentuado (rojo) o no acentuado (verde).
Dentro de este módulo tenemos un botón Play, cuando lo pulsamos la fórmula que tenemos en pantalla se repite indefinidamente hasta que se pulse el botón Stop. De esta manera podemos escuchar al tiempo que editamos la partitura, es decir, mientras componemos.
¿ Cómo se edita la partitura ? Desmarque la casilla Partitura y observe que las notas musicales se han transformado en números como se muestra en la imagen de abajo:
La numeración que vemos en cada columna de tiempo representa cada golpe que se da en cada tiempo. El valor del dígito (de 0 a 7) representa la intensidad del golpe, 0=silencio. El número de dígitos se distribuye en la duración del tiempo. Así por ejemplo:
444 => Tres golpes de intensidad media (tresillo) 77 => Dos golpes fuertes (corcheas)
06 => Silencio y golpe a contratiempo.
Con el botón derecho del ratón sobre una pista y un tiempo determinados despliegan estas opciones:
copiadas, pegadas y dejarlas en blanco. Podemos copiar la lista de instrumentos que componen una fórmula y pegarlas en otra fórmula.
Onda
Nos muestra la forma de onda en los canales izquierdo y derecho.
Banco de sonidos
Este módulo muestra los instrumentos del banco de sonidos y los instrumentos utilizados en nuestro archivo. Con el botón derecho sobre cada cuadro se nos permite configurar en nuestro archivo los instrumentos que vamos a utilizar. En los archivos que suministramos usamos todo el banco de sonido, 210 sonidos distintos.
Nuevas tecnologías para la música
www.sevillasoft.com
brazilianbeats.sevillasoft.com
Idea original, dirección de proyecto y diseño del software:
Jesús Valseca [email protected]
Dirección musical:
Fernandinho Marconi [email protected]
