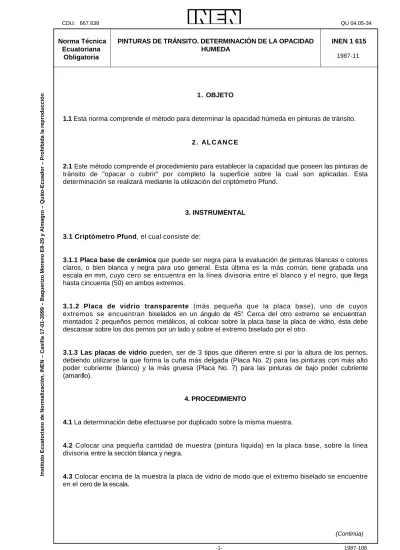

Ecuatoriana Obligatoria
HUMEDA
1987-11
1. OBJETO
1.1 Esta norma comprende el método para determinar la opacidad húmeda en pinturas de tránsito.
2 . AL C AN C E
2.1 Este método comprende el procedimiento para establecer la capacidad que poseen las pinturas de tránsito de "opacar o cubrir" por completo la superficie sobre la cual son aplicadas. Esta determinación se realizará mediante la utilización del criptómetro Pfund.
3. INSTRUMENTAL
3.1 Criptómetro Pfund, el cual consiste de:
3.1.1 Placa base de cerámica que puede ser negra para la evaluación de pinturas blancas o colores claros, o bien blanca y negra para uso general. Esta última es la más común, tiene grabada una escala en mm, cuyo cero se encuentra en la línea divisoria entre el blanco y el negro, que llega hasta cincuenta (50) en ambos extremos.
3.1.2 Placa de vidrio transparente (más pequeña que la placa base), uno de cuyos extremos se encuentran biselados en un ángulo de 45°. Cerca del otro extremo se encuentran montados 2 pequeños pernos metálicos, al colocar sobre la placa base la placa de vidrio, ésta debe descansar sobre los dos pernos por un lado y sobre el extremo biselado por el otro.
3.1.3 Las placas de vidrio pueden, ser de 3 tipos que difieren entre sí por la altura de los pernos, debiendo utilizarse la que forma la cuña más delgada (Placa No. 2) para las pinturas con más alto poder cubriente (blanco) y la más gruesa (Placa No. 7) para las pinturas de bajo poder cubriente (amarillo).
4. PROCEDIMIENTO
4.1 La determinación debe efectuarse por duplicado sobre la misma muestra.
4.2 Colocar una pequeña cantidad de muestra (pintura líquida) en la placa base, sobre la línea divisoria entre la sección blanca y negra.
4.3 Colocar encima de la muestra la placa de vidrio de modo que el extremo biselado se encuentre en el cero de la escala.
(Continúa)
Instituto Ecuatoriano de Normalización, INEN – Casilla 17-01-3999 – Baquerizo Moreno E8-29 y Almagro – Quito-Ecuador – Prohibida la reproducción
4.4 Debido al desnivel producido por los 2 pequeños pernos se forma un ángulo entre las 2 placas, lo cual hace que la película de pintura presionada entre ambos tome una forma de cuña, cuyo espesor varía desde un extremo delgado y transparente hasta el otro grueso y opaco.
4.5 El operador hará resbalar la placa de vidrio sobre la base, alejando el bisel del cero, en tal forma que el grosor de la película sobre la línea divisoria aumente gradualmente.
4.6 Cuando la línea divisoria entre la sección blanca y negra desaparece completamente, cubierta por la película de pintura, suspenderel movimiento de la placa de vidrio y tomar la lectura que marca el bisel sobre la escala (en mm).
5. CALCULOS
5.1 El espesor de la película húmeda requerida para obtener el cubrimiento total del substracto con pinturas de tránsito se determina mediante la ecuación siguiente:
T = K.L. 39,4 Siendo:
T = espesor de película húmeda, en mm.
K = constante de la placa de vidrio
L = Lectura obtenida en el criptómetro, en mm.
5.2 La opacidad húmeda (poder de cubrimiento húmedo) en pinturas de tránsito se determina mediante la ecuación siguiente:
PC =
L K.
7 , 40
Siendo:
PC = Opacidad húmeda, en m2 / l K = Constante de la placa de vidrio
L = Lectura obtenida en el criptómetro, en mm.
5.3 De acuerdo al No. de la placa de vidrio utilizada en el ensayo, localizar en la Tabla 1 el valor correspondiente a la lectura en mm determinada en 4.6
5.3.1 Usando las ecuaciones indicadas en 5.1 y 5.2 se simplifica en la Tabla 1 como se indica a continuación:
(Continua)
Tabla 1. Opacidad húmeda (poder de cubrimiento húmedo) y espesor de película húmeda
Placa de vidrio no. 2 Placa de vidrio No. 3,5 Placa de vidrio No. 7 Lectura del
criptómetro
Poder de cubrimiento
m2 / 1
Espesor µm
Poder de cubrimiento
m2/1
Espesor µm
Poder de cubrimiento
m2/1
Espesor µm
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50
494,64 247,32 164,80 123,48 98,93 82,45 70,76 61,84 54,96 49,46 44,97 41,92 38,04 35,34 32,98 30,92 29,10 27,47 26,03 24,74 23,48 22,48 21,51 20,61 19,78 19,03 18,33 17,67 17,06 16,48 15,97 15,46 15,00 14,54 14,12 13,73 13,37 13,00 12,69 12,37 12,06 11,79 11,50 11,23 10,99 10,74 10,52 10,30 10,09 9,89
2,01 4,01 5,99 8,00 10,00 11,99 14,02 16,00 19,81 20,01 22,02 24,03 26,01 28,04 30,02 32,00 34,04 36,04 38,04 40,03 42,06 44,02 16,05 18,01 50,04 52,07 54,10 56,08 58,04 60,07 62,03 64,06 66,04 68,07 70,10 72,14 74,12 76,07 78,11 80,09 82,12 84,07 86,11 88,09 90,12 92,08 94,06 96,06 98,09 100,02
282,14 141,22 94,19 70,68 56,54 47,11 40,40 35,34 31,40 28,24 25,72 23,58 21,73 20,17 18,86 17,65 16,73 15,70 14,88 14,15 13,47 12,83 12,30 11,76 11,33 10,89 10,45 10,11 9,72 9,43 9,13 8,85 8,56 8,31 8,07 7,88 7,63 7,44 7,24 7,05 6,90 6,71 6,56 6,42 6,27 6,15 6,00 5,88 5,76 5,64
3,51 7,04 10,49 14,02 17,50 21,01 24,51 28,02 31,50 35,48 38,51 42,04 45,52 49,02 52,53 56,01 58,98 62,99 66,55 70,03 73,46 76,99 80,52 84,07 87,50 91,06 94,49 98,04 101,60 104,90 108,46 112,01 115,57 119,00 122,43 123,44 129,54 133,10 136,40 139,96 143,51 146,81 147,96 154,18 157,48 161,04 164,60 168,15 171,70 175,01
141,22 70,49 47,03 35,27 28,27 23,55 20,20 17,67 15,70 14,12 12,86 11,79 10,86 10,09 9,43 8,82 8,31 7,85 7,44 7,07 6,73 6,42 6,15 5,88 5,66 5,44 5,23 5,06 4,86 4,72 4,57 4,42 4,28 4,16 4,03 3,94 3,82 3,72 3,62 3,52 3,45 3,35 3,28 3,21 3,14 3,06 2,99 2,94 2,86 2,82
7,01 14,02 21,01 28,02 35,03 42,04 49,03 56,01 62,99 70,05 76,84 83,82 90,93 98,04 104,90 111,89 118,87 125,98 133,10 140,21 146,94 153,92 161,04 168,15 175,01 182,19 188,98 196,09 203,20 210,06 217,17 224,16 231,14 236,86 245,11 252,10 259,08 266,19 273,05 280,16 287,27 294,13 301,24 308,10 315,21 322,07 328,93 336,04 342,90 350,01
(Continua)
6. ERRORES DE METODO
6.1 La diferencia entre los resultados de una determinación efectuada por duplicado no debe exceder del 10% del valor promedio; en caso contrario, debe repetirse la determinación.
7. INFORME DE RESULTADOS
7.1 En el informe de resultado debe reportarse el espesor de película húmeda equivalente a un índice de aplicación de 15,5 m2/1.
7.2 En el informe de resultados debe indicarse el método usado y el resultado obtenido. Debe mencio- narse, además, cualquier condición no especificada en esta norma o considerada como opcional, así como cualquier circunstancia que pueda haber influido sobre el resultado.
7.3 Deben incluirse todos los detalles para la completa identificación de la muestra.
(Continua)
APENDICE Z
Z 1 NORMAS A CONSULTAR
Esta norma no requiere de otras para su aplicación.
Z.2 BASES DE ESTUDIO
Paul N. Garner Company. Directions for determining wet hiding power By the use of the Pfund Cryptometer, Fort Landerdale, Florida, 1981.
