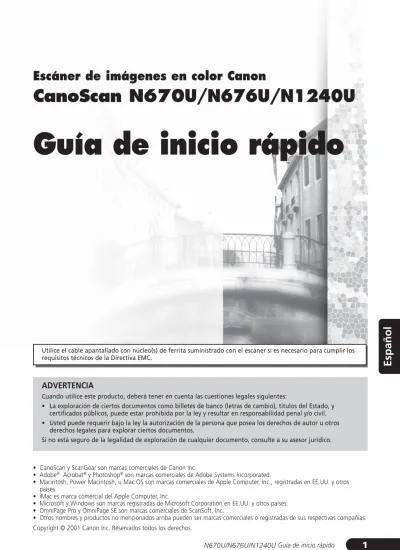

Español
Escáner de imágenes en color Canon
CanoScan N670U/N676U/N1240U
Guía de inicio rápido
• CanoScan y ScanGear son marcas comerciales de Canon Inc.
• Adobe
®Acrobat
®y Photoshop
®son marcas comerciales de Adobe Systems Incorporated.
• Macintosh, Power Macintosh, u Mac OS son marcas comerciales de Apple Computer, Inc., registradas en EE.UU. y otros países.
• iMac es marca comercial del Apple Computer, Inc.
• Microsoft y Windows son marcas registradas de Microsoft Corporation en EE.UU. y otros países.
• OmniPage Pro y OmniPage SE son marcas comerciales de ScanSoft, Inc.
• Otros nombres y productos no mencionados arriba pueden ser marcas comerciales o registradas de sus respectivas compañías.
Copyright © 2001 Canon Inc. Reservados todos los derechos.
ADVERTENCIA
Cuando utilice este producto, deberá tener en cuenta las cuestiones legales siguientes:
• La exploración de ciertos documentos como billetes de banco (letras de cambio), títulos del Estado, y certificados públicos, puede estar prohibida por la ley y resultar en responsabilidad penal y/o civil.
• Usted puede requerir bajo la ley la autorización de la persona que posea los derechos de autor u otros derechos legales para explorar ciertos documentos.
Si no está seguro de la legalidad de exploración de cualquier documento, consulte a su asesor jurídico.
Utilice el cable apantallado con núcleo(s) de ferrita suministrado con el escáner si es necesario para cumplir los
requisitos técnicos de la Directiva EMC.
Comprobación del contendido del paquete
Escáner y accesorios
Software y documentos
• CD-ROM Utilidad de instalación de CanoScan
(A: Inglés/Francés/Español/Portugués Brasileño, B: Alemán/Italiano/ Holandés ) Contiene programas de software, manuales PDF, la guía de solución de
problemas, etc.
• CD-ROM Adobe Photoshop (con CanoScan N1240U solamente)
• Guía de inicio rápido (esta guía)
• Documentos adicionales
Desbloqueo del escáner
Desbloquee el esc·ner antes de conectarlo a su PC. Si lo dejase bloqueado, podría funcionar mal o ocurrir problemas.
1. Despegue los sellos del escáner.
2. Dé la vuelta con cuidado al escáner.
3. Empuje el mando de bloqueo hacia la marca de desbloqueo.
4. Devuelva el escáner a su posición horizontal.
Escáner Cable de interfaz USB
Marca de desbloqueo
Mando de bloqueo Cinta velcro
®página 12 Soporte
Photoshop
Español
Conexión del escáner
Confirme que los interruptores de alimentación de su PC y de los dispositivos conectados estén abiertos (OFF).
Conecte el escáner a su PC con el cable de interfaz USB suministrado.
• El escáner no posee interruptor de alimentación.
La alimentación se activará cuando conecte su PC.
Conector cuadrado pequeño Cable de iterfaz USB
Conector plano ancho
Conector plano ancho Cable de iterfaz USB Conector cuadrado pequeño
• Las tomas de pantalla comunes a Windows y Macintosh utilizadas en este manual son de la plataforma Windows, a menos que se indique otra cosa.
• El escáner utilizado para las tomas de pantalla de este manual es el N1240U. El nombre del escáner mostrado en las tomas de pantalla puede variar dependiendo del modelo adquirido.
Vaya a la página siguiente.
Salte a la página 7.
Instalación del software
1. Instalación del software del controlador
Instale el software del controlador (ScanGear CS-U) de acuerdo con el procedimiento siguiente.
Para los usuarios de Windows 98/2000 Professional Salte a la página 5.
Windows Millennium Edition
1. Conecte la alimentación de su PC.
2. Cuando aparezca [Asistente para agregar nuevo hardware], seleccione “Especificar la ubicación del controlador (avanzado)” y haga clic en [Siguiente].
3. Coloque el CD-ROM Utilidad de instalación de CanoScan en la unidad.
4. Espere 10 segundos. Haga clic en la opción
“Unidades extraíbles” de forma que no quede marcada, y haga clic en “Especificar una ubicación”. Después haga clic en [Examinar].
5. Del CD-ROM “CanoScan”, seleccione “Scangear”
de acuerdo con su idioma, y haga clic en [Aceptar].
6. Confirme si al lado de la opción “Especificar una ubicación” aparecen la carpeta y la ruta de acceso correctas, y haga clic en [Siguiente].
7. Cuando aparezca “CanoScan N670U/N676U” o
“CanoScan N1240U”, haga clic en [Siguiente].
El controlador comenzará a instalarse.
8. Cuando aparezca “Windows ha terminado de instalar el nuevo dispositivo de hardware.”, haga clic en [Finalizar].
Salte a la página 6.
Español Instalación del software
Windows 98 / Windows 2000 Professional Las tomas de esta sección son de Windows 98.
1. Conecte la alimentación de su PC.
2. Cuando aparezca [Asistente para agregar nuevo hardware], haga clic en [Siguiente].
3. Confirme que esté seleccionado “Buscar el mejor controlador para su dispositivo. (Se
Recomienda)”, y haga clic en [Siguiente].
4. Coloque el CD-ROM Utilidad de instalación de CanoScan en la unidad.
5. Espere 10 segundos, seleccione “Especificar una ubicación”, y después haga clic en [Examinar].
6. Del CD-ROM “CanoScan”, seleccione “Scangear”
de acuerdo con su idioma, y haga clic en [Aceptar].
7. Confirme si al lado de la opción “Especificar una ubicación” aparecen la carpeta y la ruta de acceso correctas, y haga clic en [Siguiente].
8. Cuando aparezca “CanoScan N670U/N676U” o
“CanoScan N1240U”, haga clic en [Siguiente].
Usuarios de Windows 98
Cuando se le pida que inserte el CD–ROM de Windows 98, siga las instrucciones indicadas a continuación.
a. Haga clic en [Aceptar].
b. Haga clic en [Examinar].
c. Seleccione la unidad de CD-ROM y haga clic en [Aceptar].
d. Haga clic en [Aceptar].
Usuarios de Windows 2000 Professional
Si aparece el mensaje “El software que va a instalar no posee una firma digital de Microsoft.”, continue la instalación haciendo clic en [Aceptar].
9. Haga clic en [Finalizar].
Instalación del software
2. Instalación del software de aplicación
Lista del software a instalarse (aprox. 209 MB en total)
• ScanGear Toolbox (10 MB) -Programa de utilidad de exploración
• ArcSoft PhotoStudio 2000 (40 MB) -Programa de edición de imágenes
• ArcSoft PhotoBase (60 MB) -Programa de album de fotos
• ScanSoft OmniPage Pro (75 MB) -Programa de reconocimiento óptico de caracteres (OCR)
• Adobe Acrobat Reader (24 MB) -Programa lector de manuales electrónicos
Procedimientos de instalación
1. Cuando aparezca el menú de selección de idioma, seleccione su idioma.
Aparecerá el menú principal de la Utilidad de instalación de CanoScan.
Si el menú de selección de idioma no aparece automáticamente, extraiga el CD-ROM y vuelva a insertarlo.
2. Haga clic en [Software de instalación].
Se confirmará el [CONTRATO DE LICENCIA DEL USUARIO DEL SOFTWARE]. Si acepta el acuerdo, haga clic en [Aceptar].
Se visualizará la ventana de instalación.
3. Haga clic en [Iniciar la instalación], y después haga clic en [Aceptar].
4. Se iniciará el procedimiento de instalación.
Siga las indicaciones de los mensajes de la pantalla y haga clic en [Sí] o [Siguiente] para continuar la instalación.
5. Cuando finalice la instalación, haga clic en [Aceptar].
Su PC se reiniciará.
6. Después de haberse reiniciado Windows, extraiga el CD-ROM de la unidad y guárdelo en un lugar seguro.
Salte a la página 8.
Español Instalación del software
Lista del software a instalarse (aprox. 94 MB en total)
• ScanGaer CS-U (10 MB) -Plug-in Module
• ScanGaer Toolbox (10 MB) -Programa de utilidad de exploración
• ArcSoft PhotoStudio (10 MB) -Programa de edición de imágenes
• ArcSoft PhotoBase (10 MB) -Programa de album de fotos
• ScanSoft OmniPage SE (30 MB) -Programa de reconocimiento óptico de caracteres (OCR)
• Adobe Acrobat Reader (24 MB) -Programa lector de manuales electrónicos
Procedimientos de instalación
1. Conecte la alimentación de su PC.
Cuando aparezca “...¿Podria buscarlos en Internet?”, haga clic en [Cancelar].
2. Coloque el CD-ROM Utilidad de instalación de CanoScan en la unidad.
Después de haber seleccionado su idioma, aparecerá el menú principal de la Utilidad de instalación de CanoScan.
Si se visualiza su ventana, haga doble clic en el icono del CD-ROM, y después en el icono de configuración.
3. Haga clic en [Software de instalación].
Se confirmará el [CONTRATO DE LICENCIA DEL USUARIO DEL SOFTWARE]. Si acepta el acuerdo, haga clic en [Aceptar].
Se visualizará la ventana de instalación.
4. Haga clic en [Iniciar la instalación].
Haga clic en [Aceptar] para iniciar el proceso de instalación.
5. Se iniciará el procedimiento de instalación.
Siga las indicaciones de los mensajes de la pantalla y haga clic en [Aceptar], [Siguiente] o [Install] para continuar la instalación.
6. Cuando finalice la instalación, haga clic en [Aceptar].
Su PC se reiniciará.
7. Después de haberse reiniciado Windows,
extraiga el CD-ROM arrastrando su icono hasta
la papelera y guárdelo en un lugar seguro.
Prueba de la exploración
1. Coloque su artículo (foto o imagen) sobre el vidrio.
Coloque el artículo hacia abajo y haga coincidir su borde superior con la marca de alineación de la esquina frontal izquierda del vidrio.
Marca de alineación Parte
superior Parte inferior
2. Seleccione [Inicio], [Programas], [ArcSoft PhotoStudio 2000], y [PhotoStudio 2000].
Se iniciará PhotoStudio 2000.
< Si instala otro escáner o cámara digital, seleccione este escáner. >
a. Haga clic en el menú [Archivo] y seleccione [Seleccionar origen].
b. Resalte “CanoScan N670U/N676U” o
“CanoScan N1240U” y haga clic en [Seleccionar].
2. Haga doble clic en la carpeta [ArcSoft PhotoStudio] y doble clic también en el icono [PhotoStudio].
Se iniciará PhotoStudio.
Español
3. Haga clic en el icono de adquisición . Se iniciará ScanGear CS-U.
4. Haga clic en [Previsualizar].
Después de la calibración, se iniciará la exploración de vista previa, y se visualizará gradualmente la imagen.
5. Arrastre diagonalmente el mouse para seleccionar el área que desee explorar.
Prueba de la exploración
3. Haga clic en el menú [Archivo] y seleccione [Adquirir] y [ScanGear CS- U 6.2.0...].
Se iniciará ScanGear CS-U.
Prueba de la exploración
6. Haga clic en [Explorar].
Se iniciará la exploración final.
7. La imagen explorada aparecerá en la ventana de PhotoStudio.
8. Almacene la imagen explorada.
Haga clic en [Archivo] y seleccione [Guardar como]
(Windows)/[Grabar como] (Macintosh). Seleccione la carpeta en la que desee almacenar el archivo de imagen, introduzca un nombre de archivo, seleccione un tipo de archivo, y haga clic en [Guardar].
9. Haga clic en o (cuadro de cierre) de la ventana PhotoStudio para cerrarla.
De esta forma habrá confirmado la operación del escáner. Ahora podrá explorar las posibilidades del software adjunto.
Con respecto a los detalles sobre el software adjunto, lea el Manual del producto o el Manual del usuario de cada programa del software, que se encuentran en el CD-ROM Utilidad de instalación de CanoScan como manuales de formato PDF.
Si el escáner no funciona como se ha descrito arriba, lea la sección [Solución de
problemas] del CD-ROM Utilidad de instalación de CanoScan.
Español
Utilización de los botones del escáner
Usted podrá utilizar 3 botones muy útiles de la parte frontal del escáner para explorar y realizar fácilmente tareas relacionadas presionando solamente un botón. Coloque el documento sobre el escáner antes de presionar un botón.
Para abrir la imagen explorada en la ventana ArcSoft PhotoBase
1. Presione el botón [SCAN].
2. El documento se explorará.
3. La imagen explorada aparecerá en la ventana PhotoBase.
Para imprimir (copiar) la imagen explorada con una impresora
1. Presione el botón [COPY].
2. El documento se explorará.
3. La imagen explorada se imprimirá.
• El controlador de la impresora y ésta deberá estar en l’nea para utilizar esta función.
Para enviar por correo electrónico la imagen explorada como archivo adjunto 1. Presione el botón [E-MAIL].
2. El documento se explorará.
3. Aparecerá el diálogo [Configuración del programma de correo
electrónico]. Seleccione una opción de la lista y haga clic en [OK].
• Solamente se requerirá para la primera exploración.
4. El software de correo electrónico se iniciará, y la imagen explorada se adjuntará en una nueva ventana de mensaje.
5. Introduzca la dirección del receptor, el título, el mensaje, confirme los ajustes requeridos, y transmita el mensaje.
• Para Windows, deberá instalar y habilitar software de correo electrónico
compatible don MAPI, como Outlook Express, Microsoft Outlook, Eudora o Netscape Messenger.
Con cierto software de correo electrónico, tendrá que activar la función de MAPI.
• Para utilizar estos botones, ScanGear CS-U Toolbox y ArcSoft PhotoBase deberán estar instalados desde el CD-ROM Utilidad de instalación de CanoScan.
• Durante la exploración, usted podrá cambiar los ajustes predeterminados para exploración haciendo clic en el botón [Cancelar]. Con respecto a los detalles sobre el cambio de los ajustes o la disposición de la asignación de funciones a los botones del escáner, consulte la Guía del usuario de ScanGear Toolbox (manual en formato PDF).
Botón [SCAN]
Botón [COPY]
Botón [E-MAIL]
COPY
E-MAIL SCAN
Utilización del escáner en posición vertical
1. Fijación de la cinta velcro
®2. Instalación del soporte
3. Colocación de un documento
Desinstalación del soporte
Presione el gancho
Español
Especificaciones
CanoScan N670U/N676U CanoScan N1240U
Tipo de escáner Mesa plana
Elemento de exploración CIS (sensor de imágenes por contacto) Fuente de iluminación LED (diodo electroluminiscente) de 3 colores (RGB)
Resolución óptica 600 x 1200 dpi 1200 x 2400 dpi
Resolución seleccionable 25 - 9600 dpi (ScanGear CS-U)
Profundidad de bits Color Entrada de 16 bits/salida de 8 bits para cada color (RGB) de exploración Escala de grises Entrada de 16 bits/salida de 8 bits
Velocidad de Color 16 mseg/línea (600 dpi) 16 mseg/línea (600 dpi)
exploración
*132 mseg/línea (1200 dpi)
Escala de grises 5,3 mseg/línea (600 dpi) 5,3 mseg/línea (600 dpi) 10,6 mseg/línea (1200 dpi) Blanco y negro 5,3 mseg/línea (600 dpi) 5,3 mseg/línea (600 dpi)
10,6 mseg/línea (1200 dpi) Velocidad de exploración preliminar
*2Aproximadamente 15 seg
Interfaz USB 1,1
Tamaño máximo del documento A4/Letter: 216 x 297mm
Botones del escáner 3 botones : SCAN, COPY, E-MAIL
Condiciones de Temperatura 5º - 35º C (41º - 95º F)
operación Humedad 10% - 90% (sin formación de condensación) Requisitos de alimentación Suministrada a través del Puerto USB
Consumo de energía 2,5 vatios como máximo en funcionamiento espera: 1,25 vatios
Dimensiones exteriores máximas 256 x 383 x 34mm
Mesa plana Aproximadamente 1,5 kg
*1
El tiempo de transferencia al PC no está incluido.
*2
