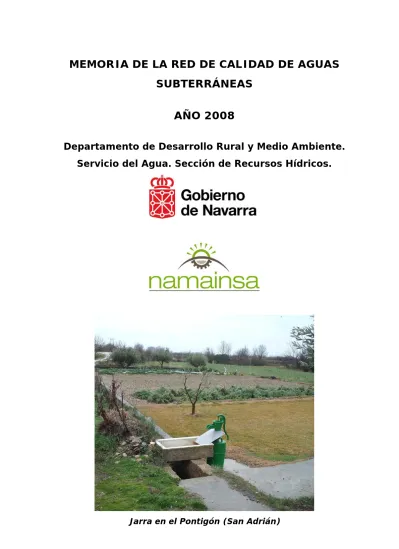

MEMORIA DE LA RED DE CALIDAD DE AGUAS SUBTERRÁNEAS AÑO 2008

(1)

MEMORIA DE LA RED DE CALIDAD DE AGUAS SUBTERRÁNEAS

AÑO 2008

Departamento de Desarrollo Rural y Medio Ambiente.

Servicio del Agua. Sección de Recursos Hídricos.

(2)

Memoria de la red de control de calidad de agua subterránea. Año 2008.

ÍNDICE

1.- INTRODUCCIÓN 1

2.- RED DE CONTROL DE CALIDAD DEL AGUA SUBTERRANEA 4 3.- SEGUIMIENTO DE NITRATOS EN AGUAS SUBTERRÁNEAS 6 4.- RESULTADOS DEL SEGUIMIENTO DE NITRATOS 9 5.- CONCENTRACIONES DE NITRATOS EN CURSOS FLUVIALES 19

6.- CONCLUSIONES 24

7.- EQUIPO ENCARGADO DE LA MEMORIA 25

ANEXOS

Anexo 1: Red de control de aguas subterráneas. Parámetros físico-químicos analizados.

Anexo 2: Red de control de aguas subterráneas. Resultados analíticos en cada

punto de la red de control de los parámetros físico-químicos.

(3)

Memoria de la red de control de calidad de agua subterránea. Año 2008.

1.- INTRODUCCIÓN

A diferencia de lo que ocurre en las aguas superficiales, la detección de la contaminación y la evaluación de sus efectos presentan mayores dificultades en el caso de las aguas subterráneas. En las aguas subterráneas, la degradación de la calidad se advierte con frecuencia cuando el proceso contaminante ha afectado a amplias zonas del acuífero. Además, la adopción de medidas correctoras, costosas y no siempre efectivas, se ve complicada por la complejidad de la evolución del contaminante en el terreno y la consiguiente dificultad para establecer un diagnóstico de las relaciones causa-efecto en dicho proceso.

La calidad del agua subterránea puede verse modificada tanto por causas naturales, intrínsecas al propio acuífero, como por factores externos. Cuando estos factores externos que degradan la calidad natural del agua, son ajenos al ciclo hidrológico, se habla de contaminación. La prevención, el control y la resolución de los problemas derivados de la contaminación de las aguas subterráneas constituye uno de los objetivos de la Directiva Marco del Agua y de la Directiva de aguas subterráneas y, en general, uno de los objetivos que deben plantearse en cualquier política avanzada de gestión de los recursos hídricos.

El origen de la contaminación de las aguas subterráneas es, principalmente, antrópico y, en función de la actividad que la produce, puede ser:

• Agropecuaria (proviene de la agricultura y la ganadería)

• Urbana

• Industrial

Según la distribución espacial de las fuentes contaminantes se distingue entre 2 tipos de contaminación:

Contaminación puntual, originada por un foco localizado, que afecta con mayor intensidad a una zona restringida alrededor del foco; es el caso de los vertederos de residuos, de las granjas, y de las fosas sépticas.

Contaminación difusa, cuando la entrada del contaminante se distribuye en

una amplia zona del acuífero. Es el caso del lavado (lixiviado) de nitratos en

zonas de regadío.

(4)

Memoria de la red de control de calidad de agua subterránea. Año 2008.

- Riesgo medio: incluye las áreas constituidas por materiales permeables por porosidad intergranular (acuíferos detríticos) o por fisuración que se encuentran parcialmente protegidas o con un nivel piezométrico no muy somero.

- Riesgo bajo: son aquellos sectores que hidrogeológicamente pueden ser considerados como impermeables o de muy baja permeabilidad.

En Navarra, las zonas de riesgo alto y las de riesgo medio constituyen la práctica totalidad de la superficie del acuífero aluvial del Ebro y afluentes, sobre el que se desarrolla la mayor parte del regadío intensivo.

En la figura 1 se pueden apreciar las unidades hidrogeológicas que existen en la

cuenca del Ebro en Navarra (fuente: cartografía de la O.P.H de la Confederación

Hidrográfica del Ebro). De estas unidades las de la zona norte de la Comunidad

Foral se corresponden a acuíferos que se localizan en macizos calcáreos más o

menos Kartstificados y que coinciden con grandes sierras o con el conjunto de

varias más pequeñas. Las unidades hidrogeológicas de la zona sur corresponden a

las terrazas aluviales del río Ebro y sus afluentes principales dando lugar a

acuíferos detríticos sobre los que se sitúan buena parte de los regadíos de Navarra.

(5)

Memoria de la red de control de calidad de agua subterránea. Año 2008.

Fotografía aéres del acuífero aluvial del Ebro en Castejón

(6)

Memoria de la red de control de calidad de agua subterránea. Año 2008.

2.- RED DE CONTROL DE LA CALIDAD DEL AGUA SUBTERRÁNEA

La Comunidad Foral de Navarra dispone desde 1970 de una red propia de control de la calidad físico-química de las aguas superficiales y subterráneas. La red de control de calidad de aguas subterráneas del Gobierno de Navarra dispone de 2 tipos de muestreos. En primer lugar se realizan controles, aproximadamente cada mes y medio, de 36 puntos de control de aguas subterráneas en el aluvial del Ebro y sus afluentes. Esta red se está revisando actualmente y se está planteando la necesidad de aumentar el número de puntos de control en un futuro próximo. En segundo lugar se realiza, con periodicidad bianual, un control de 72 puntos de manantiales de toda Navarra.

Entre los objetivos de la red de seguimiento de la calidad subterránea está el dar cumplimiento a la Directiva de Nitratos (91/676/CEE), que ha quedado englobada en la Directiva Marco del Agua y en la nueva Directiva de aguas subterráneas de 2006. Por otro lado, busca proporcionar una información fiable sobre las tendencias de la calidad de las aguas.

La localización de todos los puntos de aguas subterráneas muestreados en la red se pueden ver en la figura 2, en la página siguiente, distinguiendo los manantiales de los pozos.

Todos los resultados de los análisis fisico-químicos recogidos durante el año 2008

se pueden consultar íntegramente en el anexo 1 de este documento. En el anexo 2

se adjunta una tabla de los parámetros que se analizan así como las unidades en

que se miden y su límite de cuantificación.

(7)

Memoria de la red de control de calidad de agua subterránea. Año 2008.

(8)

Memoria de la red de control de calidad de agua subterránea. Año 2008.

3.- SEGUIMIENTO DE NITRATOS EN AGUAS SUBTERRÁNEAS.

Uno de los principales objetivos de la red de control de la calidad de las aguas subterráneas es el seguimiento de la evolución de la concentración de nitratos, debido a la importancia que pueden llegar a alcanzar los problemas derivados de la contaminación de las aguas subterráneas por este contaminante. Por esta razón, se realiza un seguimiento especial de la evolución de su concentración, junto a otros parámetros, en todos los puntos de la red de control de aguas subterráneas.

Algunos acuíferos pueden llegar a alcanzar concentraciones importantes de nitratos debido a aportes externos de los mismos, que pueden impedir el uso de agua para abastecimiento de la población. Así, la Directiva 75/440/CEE establece una concentración máxima de 50 mg NO

3

/l como límite imperativo para aguas destinadas al abastecimiento de población.

El problema de la contaminación por nitratos procedentes de fuentes agrarias está muy generalizado y afecta a casi toda la Europa comunitaria. La aplicación excesiva e incorrecta de fertilizantes, que con frecuencia sobrepasa las necesidades del cultivo, y las prácticas de riego poco eficientes, favorecen el lavado de nitratos y su incorporación a los acuíferos. En Navarra este problema afecta principalmente al valle del Ebro, como consecuencia del intenso desarrollo agrícola que presenta esa zona y en ocasiones el alto grado de vulnerabilidad a la contaminación del acuífero.

Con el objetivo de reducir la concentración de las aguas por nitratos provenientes de la actividad agraria y de actuar preventivamente contra nuevas contaminaciones la Unión Europea aprobó la Directiva 91/676/CEE (relativa a la protección de las aguas contra la contaminación producida por nitratos utilizados en la agricultura), que fue traspuesta al ordenamiento jurídico español mediante el Real Decreto 261/1996. Como consecuencia, el Gobierno de Navarra elaboró un estudio, abarcando en profundidad los temas relativos a la contaminación por nitratos de las aguas subterráneas del aluvial del Ebro en la Comunidad Foral de Navarra, desde los puntos de vista hidrogeológico, edafológico, hidrogeoquímico y agronómico, como soporte para el avance en la aplicación de la Directiva referida. En base a dicho estudio, a través del Decreto Foral 220/2002 se designaron las zonas vulnerables a la contaminación de las aguas por nitratos procedentes de fuentes agrarias y se aprobó el correspondiente Programa de Actuaciones. Posteriormente, la Directiva exige la revisión cada 4 años de estas actuaciones, y a través de la Orden Foral 188/2006 de 5 de junio se aprueba el mantenimiento de las zonas vulnerables designadas por el citado Decreto Foral y a través de la Orden Foral 240/2006 de 26 de junio se aprueba el Programa de Actuaciones para el periodo 2006-2009 para las zonas vulnerables designadas.

Tras la de la Directiva de Nitratos, entraron en vigor la Directiva 2000/60/CE,

por la que se establece un marco comunitario de actuación en el ámbito de la

política de aguas (Directiva Marco del Agua) y la Directiva 2006/118/CE, relativa

a la protección de las aguas subterráneas contra la contaminación y el deterioro .

(9)

Memoria de la red de control de calidad de agua subterránea. Año 2008.

Estas 3 Directivas afectan a la gestión de de las aguas subterráneas, y sus principales objetivos son:

• La Directiva 91/676/CEE pretende reducir y prevenir la contaminación causada por los nitratos de origen agrario, que son la causa principal de la contaminación de las aguas desde fuentes difusas.

• La Directiva 2000/60/CE obliga a tomar medidas, que deben estar previstas en el plan de gestión de la demarcación hidrográfica, y que tendrán por objeto: proteger, mejorar y restaurar las aguas subterráneas, prevenir su contaminación y deterioro y garantizar un equilibrio entre su captación y su renovación.

• La Directiva 2006/118/CE establece medidas específicas para prevenir y controlar la contaminación de las aguas subterráneas. Entre ellas se incluirán, criterios para valorar el buen estado químico de las aguas subterráneas, y criterios para la determinación e inversión de tendencias significativas y sostenidas al aumento y para la definición de los puntos de partida de las inversiones de tendencia. Además, completa las disposiciones contenidas en la Directiva 2000/60/CE destinadas a prevenir o limitar las entradas de contaminantes en las aguas subterráneas y evitar el deterioro del estado de todas las masas de agua subterránea.

ZONAS VULNERABLES Y SUPERFICIES DE REGADÍO AFECTADAS ZONA TÉRMINO MUNICIPAL SUP. REGADÍO (ha)

ZONA 1 Acuífero Ebro I 2842

MENDAVIA 2285

VIANA 557

ZONA 2 Acuíf. Ebro III 7237

BUÑUEL 2971

CABANILLAS 981

FUSTIÑANA 924

RIBAFORADA 2361

TOTAL 10079

(10)

Memoria de la red de control de calidad de agua subterránea. Año 2008.

Figura 3. Zonas vulnerables a la contaminación por nitratos en el acuífero aluvial

del Ebro en Navarra

(11)

Memoria de la red de control de calidad de agua subterránea. Año 2008.

4.- RESULTADOS DEL SEGUIMIENTO DE NITRATOS

Los puntos de control de aguas subterráneas en los que se ha analizado la

concentración de nitratos en este 2008 son un total de 105. Los resultados de la

concentración media anual de nitratos y las máximas anuales (mg/l) durante este

año en cada uno de estos puntos se puede consultar en las siguientes figuras.

(12)

Memoria de la red de control de calidad de agua subterránea. Año 2008.

Figura 5. Valores máximos de NO

3

en puntos de muestreo de aguas

subterráneas durante el año 2008.

(13)

Memoria de la red de control de calidad de agua subterránea. Año 2008.

De los 105 puntos de muestreo de aguas subterráneas, 45 están distribuidos en el acuífero aluvial del Ebro y sus afluentes. De estos 45, en 36 de ellos se toman muestras cada mes y medio, para realizar un seguimiento más exhaustivo. Los análisis de estos 36 puntos de control, de los que se toman unas 250 muestras al año, los realiza el Laboratorio de Salud Pública del Instituto de Salud Pública y a ellos nos vamos a referir a continuación, ya que esta es la única zona de Navarra que se encuentra afectada por la contaminación por nitratos pues sobre ella se extiende la mayor parte de los regadíos navarros.

En primer lugar se va a mostrar la evolución temporal del contenido en nitratos en los puntos analizados divididos en 3 sectores (Viana a Lodosa, Lodosa a Tudela y Tudela a Cortes). Después, y para ver como se distribuyen espacialmente las concentraciones de nitratos en el aluvial, se incluyen varios mapas con los resultados obtenidos en los puntos de muestreo en la campaña de 2008.

Acuífero del Ebro I: Sector Viana-Lodosa

De los 11 puntos muestreados en 2008, en la mayoría de ellos (8) las concentraciones medias obtenidas muestran valores inferiores a 25 mg/l, entre 25- 50 mg/l hay 3 puntos.

En la siguiente gráfica se incluyen los puntos de muestreo más representativos de esta zona, por tener mayor número de muestras y presentar unas características hidrogeológicas adecuadas para su análisis. En general, puede apreciarse una ligera tendencia a la disminución de las concentraciones medias anuales de nitratos desde el 2000 al 2008, especialmente en el “antiguo abastecimiento a Mendavia “. En dicho punto, se observa una clara tendencia a la disminución del contenido en nitratos, encontrándose en 2008 por debajo del nivel de riesgo.

Media anual: concentración de Nitratos (mg/l). Viana - Lodosa

80.00 100.00 120.00

Abastecimiento de Viana 23102237 Sondeo en Viana 231020016 Sondeo en Recajo 231030016 Pozo en Viana 231040007 Pozo Conservera en Mendavia 23104005 Antiguo abastecimiento Mendavia 23104233 Soto de Abajo en Mendavia 24105999 Nivel de riesgo

Nivel de contaminación

(14)

Memoria de la red de control de calidad de agua subterránea. Año 2008.

Acuífero del Ebro II: Sector Lodosa-Tudela

De los 23 puntos muestreados en 2008, en 8 de ellos se obtienen concentraciones medias inferiores a los 25 mg/l, en otros 4 las concentraciones medias se encuentran entre 25-50 mg/l, en 8 las concentraciones medias están entre 50-100 mg/l; y por último, en 3 se superan los 100 mg/l, estando estos 3 últimos puntos irregularmente distribuidos.

En la siguiente gráfica se incluyen los puntos de muestreo más representativos de esta zona, por tener mayor número de muestras y presentar unas características hidrogeológicas adecuadas para su análisis. Puede apreciarse una tendencia al mantenimiento de las concentraciones en el tiempo, excepto en el “antiguo abastecimiento a Milagro” donde se observa un importante incremento en el contenido en nitratos.

Anexo 1 Anexo 1

Media Anual: concentración de Nitratos (mg/l). Lodosa - Tudela

20 40 60 80 100 120 140 160 180 200

Las Madrazas (Sartaguda) 24106304 Abastecimiento de San Adrián 24107999

El Pontigón (San Adrian, aluvial del Ega) 24108303 Soto Gleraza, en Argadiel (Azagra) 241140007 Jarra en Sobacad (Azagra) 241140023 Pozo de riego en Peralta 251060005 Abastecimiento de Marcilla 25112012 Abastecimiento de Villafranca 25112226 Abastecimiento de Milagro 25115301 Antiguo Abastecimiento de Milagro 25116004 ITGA en Cadreita 25116011

Fuente Casilla (Corella) 25122006 Cotillo de Marinal (San Adrián) 24107004 Nivel de riesgo

Nivel de contaminación

(15)

Memoria de la red de control de calidad de agua subterránea. Año 2008.

Acuífero del Ebro III: Sector Tudela-Cortes

Esta es la zona que presenta una mayor contaminación por nitratos, encontrándose en 9 de los 11 puntos controlados concentraciones medias entre 50-100 mg/l, pudiendo en algún caso alcanzar concentraciones superiores a los 100 mg/l. En 2 puntos la concentración media de nitratos se encuentra entre 25-50 mg/l.

En la siguiente gráfica se incluyen los puntos de muestreo más representativos de esta zona, por tener mayor número de muestras y presentar unas características hidrogeológicas adecuadas para su análisis. En general, pueden apreciarse distintas tendencias que van desde el mantenimiento, el aumento o la ligera disminución del contenido en nitratos en el tiempo, aunque la tónica general es que el contenido en nitratos parece tender al aumento en varios puntos, en general la concentración es alta para todo el periodo 2000-2008.

Media anual: concentración de Nitratos (mg/l). Tudela - Cortes

60 80 100 120 140 160

Fuente de Lizar (Fontellas) 25128017 Pozo de Papertech (Tudela) 25128001 Fuente del Castellar (Fontellas) 25128020 Jarra en Madrealta (Fustiñana) 261250005 Fuente de Tierra Recia (Ribaforada) 26131008 Pozo piscina de Buñuel 26131222

Pozo piscinas de Cortes 261320010 Fontana de Charadas (Cortes) 26132213 Manantial Buñuel II 26132301

Nivel de riesgo Nivel de contaminación

(16)

Memoria de la red de control de calidad de agua subterránea. Año 2008.

Como conclusión general, en lo que respecta al contenido en nitratos, se puede destacar que actualmente el acuífero aluvial del Ebro presenta una moderada contaminación por nitratos (25-50 mg/l) con carácter generalizado debido al desarrollo de una agricultura de tipo intensivo, a excepción de la zona Tudela- Cortes donde la contaminación por nitratos se hace más acusada (50-100 mg/l), coincidiendo con una alta vulnerabilidad del acuífero a la contaminación.

Una vez vista la evolución de la contaminación por nitratos del aluvial del Ebro, se incluyen en las siguientes páginas unos mapas en los que se puede apreciar la distribución espacial de los puntos de muestreo, así como la concentración media anual de nitratos en 2008. Además, se incluyen 3 mapas con mayor grado de detalle con la concentración media anual de nitratos en cada uno de los tres sectores en que se ha dividido el aluvial. A cada punto se le atribuye un color en función del contenido en nitratos:

Verde : < 25 mg/l (sin contaminar)

Amarillo: 25-50 mg/l (con riesgo de contaminación) Rojo: 50-100 mg/l (contaminado)

Negro: > 100 mg/l (muy contaminado)

(17)

Memoria de la red de control de calidad de agua subterránea. Año 2008.

(18)

Memoria de la red de control de calidad de agua subterránea. Año 2008.

(19)

Memoria de la red de control de calidad de agua subterránea. Año 2008.

(20)

Memoria de la red de control de calidad de agua subterránea. Año 2008.

(21)

Memoria de la red de control de calidad de agua subterránea. Año 2008

5.- CONCENTRACIÓN DE NITRATOS EN LOS CURSOS FLUVIALES

Los puntos de control de aguas superficiales son un total de 114. Los resultados de

la concentración media anual de nitratos (mg/l) durante el año 2008 en cada uno

de estos puntos se puede consultar en el siguiente mapa.

(22)

Memoria de la red de control de calidad de agua subterránea. Año 2008

En general, las concentraciones de nitratos en los ríos de Navarra no alcanzan los niveles de contaminación a los que llegan las aguas subterráneas en el aluvial del Ebro. De hecho solo en ríos con poco caudal (el Cidacos y el Iranzu) se han medido concentraciones medias anuales por encima de 25 mg/l. Por otra parte, y tal y como se ve en el mapa, algunos puntos del Arga por debajo de Pamplona, el Ega por debajo de Estella y todo el río Ebro en su tramo navarro presentaron durante el 2008 niveles medios entre 10 y 25 mg/l de nitratos.

Es interesante analizar la evolución de la concentración de nitratos a lo largo de distintos años (2004 a 2008) en los puntos de control del río Ebro. La evolución de la concentración de nitratos a lo largo de cada uno de estos años se puede observar en los siguientes gráficos.

Variación de la concentración de nitratos (mg/l) en varios puntos del río Ebro durante 2004

0.00 5.00 10.00 15.00 20.00 25.00

01/01/2004 20/02/2004 10/04/2004 30/05/2004 19/07/2004 07/09/2004 27/10/2004

NO3 (mg/l)

0 300 600 900 1200 1500

Caudal Ebro en Castejón (m3/s)

ALCANADRE AZAGRA CASTEJÓN TUDELA BUÑUEL VIANA SAN ADRIAN MILAGRO

CAUDAL EBRO EN CASTEJÓN

Variación de la concentración de nitratos (mg/l) en varios puntos del río Ebro durante 2005

0.00 5.00 10.00 15.00 20.00 25.00

01/01/2005 20/02/2005 11/04/2005 31/05/2005 20/07/2005 08/09/2005 28/10/2005 17/12/2005

NO3 (mg/l)

0 200 400 600 800 1000

Caudal Ebro en Castejón (m3 /s)

(23)

Memoria de la red de control de calidad de agua subterránea. Año 2008

Variación de la concentración de nitratos (mg/l) en varios puntos del río Ebro durante el 2006

0.0 5.0 10.0 15.0 20.0 25.0

01/01/2006 15/02/2006 01/04/2006 16/05/2006 30/06/2006 14/08/2006 28/09/2006 12/11/2006 NO3 (mg/l)

0 400 800 1200 1600 2000

0.00 5.00 10.00 15.00 20.00 25.00

01/01/2007 15/02/2007 01/04/2007 16/05/2007 30/06/2007 14/08/2007 28/09/2007 12/11/2007 27/12/2007

NO3 (mg/l)

0 500 1000 1500 2000 2500

10.00 12.00 14.00

1500 2000 2500

ejón (m3 /s)

ALCANADRE AZAGRA CASTEJÓN TUDELA BUÑUEL VIANA SAN ADRIAN MILAGRO CAUDAL

(24)

Memoria de la red de control de calidad de agua subterránea. Año 2008

En 2008 se observa que los nitratos se situan en enero en valores de 9 a 10 mg/l y en febrero tienen un repunte hasta 10 – 13 mg/l. A partir de aquí descienden hasta mediados del mes de mayo a valores próximos a 7 mg/l. Hasta finales de junio se vuelven a registrar aumentos de concentración, llegando en algunos puntos hasta 14 mg/l. A partir de aquí las gráficas dejan de seguir un comportamiento uniforme en todos los puntos. Los puntos de Viana y Alcanadre tienen descensos hasta mínimos anuales, Tudela y Castejón tienen descensos pronunciados pero no llegan a mínimos anuales, San Adrián, Azagra y Alcanadre descienden de forma más moderada y en el punto de Buñuel se produce un aumento. Desde agosto se vuelve a notar un aumento o mantenimiento de los niveles para acabar a final de año en el rango de 10-12mg/l de NO

3

. Este cambio de comportamiento que se produce en 2008 respecto años anterores, parece estar relacionado con el aumento del caudal en estiaje del río Ebro en Castejón, que provoca un aumento de la capacidad de dilución de la contaminación en estiaje.

Haciendo un balance global del periodo 2004-2008, llama la atención como es durante los meses de estiaje (desde junio a septiembre) cuando la concentración de nitratos en el río es siempre más baja, precisamente cuando el caudal del río es menor, y es el momento en que se utiliza más agua para riego. Por otra parte, que el máximo de su concentración en el río se de entre final de invierno y principio de la primavera también es llamativo, ya que en este momento el caudal del río suele ser elevado. Este hecho parece explicarse porque la aportación de los nitratos al Ebro desde las aguas subterráneas del aluvial está diferida en el tiempo unos meses. De cualquier forma, el máximo en los meses de febrero a Abril no siempre tiene lugar, probablemente debido a que estará muy influenciado por el caudal del Ebro en esa época, que algunos años, tal y como ocurrió en 2007, llega a ser muy alto. En el año 2008, este máximo se sitúa en el intervalo de Junio a Agosto, como consecuencia de unas intensas lluvias a finales del mes de Mayo.

La única excepción es el punto de Buñuel (el último punto del Ebro antes de salir de Navarra), en el cual parece tener lugar una rápida aportación de nitratos al río tras el riego, que se traduce en un aumento del nivel de nitratos en el río que alcanza su nivel máximo en torno al mes de agosto.

Haciendo un balance global de la aportación de nitratos al río Ebro por la Comunidad Foral de Navarra, podemos destacar el dato de que la media anual de la concentración de nitratos en el Ebro en su entrada en Navarra (Viana) tiene un valor de 9,76 mg/l, mientras que la concentración anual en el último punto de control antes de salir de Navarra (Buñuel), es de 10,57 mg/l.

En el año 2008 este aporte ha sido especialmente bajo comparado con años

anteriores. La media de aportes por la Comunidad Foral de Navarra desde el año

2000 al 2008 se sitúa en torno a 4 mg/l. En los años 2002 y 2003 se produjeron

aportes especialmente importantes, por encima de los 5 mg/l. Sin embargo, en el

año 2008 este aporte no ha llegado a 1 mg/l. El aumento de caudales de estiaje,

(25)

Memoria de la red de control de calidad de agua subterránea. Año 2008

CONCENTRACIÓN MEDIA ANUAL DE NO

₃

(MG/L) EN LOS PUNTOS DE ENTRADA Y SALIDA DEL EBRO EN NAVARRA 2000 2001 2002 2003 2004 2005 2006 2007 2008 Ebro en Viana 8,56 9,72 8,29 10,09 11,38 10,85 12,91 11,53 9,76 Ebro en Buñuel 12.18 12,70 13,57 16,18 14,23 14,77 17,41 15,82 10,57 Diferencia (mg/l) 3,61 2,98 5,27 6,09 2,86 3,91 4,50 4,29 0,81 Caudal medio anual

Ebro Castejón (m

³

/s) 215,7 174,1 137,4 207,4 233,4

(26)

Memoria de la red de control de calidad de agua subterránea. Año 2008

6.- CONCLUSIONES

1.- Las aguas subterráneas presentan una buena calidad en los acuíferos controlados en Navarra, a excepción del acuífero aluvial del Ebro y afluentes en el cual se aprecian en algunas zonas elevadas concentraciones de nitratos.

2.- En los últimos años se viene observando una disminución de la concentración de nitratos en varios pozos del aluvial del Ebro en la zona 1 declarada como vulnerable (en los términos municipales de Viana y Medavia).

3.- En la zona 2 declarada como vulnerable (en los términos municipales de Buñuel, Fustiñana, Cabanillas y Ribaforada) no se aprecia una tendencia clara en los últimos años (2000 a 2008). El estado general del acuífero en esta zona no es bueno.

4.- En el resto del acuífero aluvial del Ebro y afluentes podemos encontrar puntos de control con concentraciones altas, medias y bajas, si bien no se detecta ninguna zona en la que se concentren varios puntos de control con niveles altos.

5.- En el aluvial del río Cidacos se observan altas concentraciones de nitratos

durante los últimos años. La media anual de nitratos en estos puntos está entre 50

y 100 mg/l.

(27)

Memoria de la red de control de calidad de agua subterránea. Año 2008

7.- EQUIPO DE TRABAJO

El trabajo de campo se ha llevado a cabo por el personal de Navarra de Medio Ambiente Industrial, S.A. Posteriormente, en la realización del informe ha intervenido personal tanto del Gobierno de Navarra como de Navarra de Medio Ambiente Industrial, S.A.

Del Departamento de Desarrollo Rural y Medio Ambiente del Gobierno de Navarra:

• Javier Castiella Muruzábal. Geólogo. Jefe de la Sección de Recursos Hídricos.

Servicio del Agua.

• César Pérez Martín. Ingeniero de Caminos, Canales y Puertos. Jefe de Negociado de Hidrología y Planificación. Servicio del Agua.

De Navarra de Medio Ambiente Industrial:

• Luis Sanz Azcárate. Doctor en Ciencias Biológicas.

• Ismael Pérez Mata. Ingeniero Técnico Forestal.

• Ana Bengoechea .Ingeniero Técnico Agrícola.

• Adrián Nubla Berzal. Técnico en salud ambiental.

• Estela García López. Técnico en salud ambiental.

ANALÍTICA FISICO-QUÍMICA

Los análisis de las muestras se han realizado en diferentes laboratorios:

ISP (Instituto de Salud Pública): Análisis físico-químicos de los circuitos de pozos.

Laboratorio de NASERSA: Análisis físico-químicos de los circuitos de manantiales.

(28)

Anéxo 1. Parámetros analizados en aguas subterráneas en 2008

ANEXO 1

PARÁMETROS ANALIZADOS EN LOS

MUESTREOS DE AGUAS SUBTERRÁNEAS

(29)

Anéxo 1. Parámetros analizados en aguas subterráneas en 2008

Los parámetros analizados en la red de control de la calidad de las aguas subterráneas son los siguientes:

PARÁMETROS ANALIZADOS EN TODOS LOS MUESTREOS

ENSAYO EXPRESIÓN LÍMITE DE CUANTIFICACIÓN

PH Ud. PH 1,00

Conductividad a 20º C μs/cm 15,00

Cloruros mg/l 1,00

Sulfatos mg/l 1,00

Carbonatos (Alcalinidad) mg CaCO

3

6,00

Bicarbonatos (Alcalinidad) mg CaCO

₃

3,00

Nitratos mg NO

3

/l 1,00

Nitritos mg NO

2

/l 0,20

Amonio mg NH

4

/l 0,05

Orto-Fosfatos mg PO

₄

/l 0,05

Sólidos en suspensión mg/l 5,00

Índice Permanganato (Materia Orgánica)

mg/l 1,00

Magnesio mg/l 2,00

Calcio mg/l 15,00

Dureza total (ºF) 0,5

Sodio mg/l 0,10

Potasio mg/l 0,10

(30)

Anexo 2. Resultados analíticos de aguas subterráneas en 2008

ANEXO 2

RED DE CONTROL DE AGUAS SUBTERRÁNEAS.

RESULTADOS ANALÍTICOS EN CADA PUNTO DE LA RED DE CONTROL DE LOS PARÁMETROS FÍSICO-QUÍMICOS.

AÑO 2008

Nota: Los valores que se encuentran por debajo del límite de detección de las técnicas analíticas empleadas se incluyen tomando como concentración la mitad del valor de dicho límite. Aunque ese dato no es real sirve para calcular las medidas en cada punto. Además, esos límites de detección se corresponden con valores muy bajos para la concentración de contaminantes.

Los valore empleados para cada parámetro son los siguientes:

Sólidos en suspensión <2,50 mg/l Materia Orgánica <1,50 mg/l

NO

3

<0,5 mg/l NH

4

<0,05 mg/l

PO

₄

<0,50 mg/l NO

₂

<0,04 mg/l

(31)

Anexo 2. Resultados analíticos de aguas subterráneas en 2008

Red de control de aguas subterráneas - Ficha resumen de datos de punto de muestreo

Datos de identificación del punto de muestreo

Código: 241060007 Nombre Pozo ITGA Sartaguda Tipo: Pozo Acuífero Ayuntamiento: SARTAGUDA Cuenca: EBRO UTM X: 578010 UTM Y: 4690890 Cota: 315

Listado de resultados analíticos del punto: 241060007

Tª Cond. Turbidez Dureza M. org. PO4 Cl SO4 C03 CO3H Ca Mg Na K NH4 NO2 NO3 Fecha (ºC) (ms/cm) pH (UNF) (ºF) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l)

22/01/2008 9,9 1124 7,56 8,30 50,10 1,00 0,250 117,40 270,00 0,00 253,10 157,70 26,00 85,60 4,70 0,025 0,020 14,10 04/03/2008 9,3 771 7,38 0,15 34,60 0,80 0,250 61,20 157,50 0,00 275,50 109,80 17,40 55,80 3,20 0,025 0,020 10,80 29/04/2008 15,2 1003 7,48 1,60 40,50 1,20 0,250 119,00 204,50 0,00 245,10 131,60 18,60 87,90 7,50 0,025 0,020 19,90 10/06/2008 16,2 1052 7,53 1,00 41,90 1,20 0,250 116,60 211,50 0,00 278,80 134,10 20,30 93,30 10,20 0,025 0,020 24,50 05/08/2008 17,3 1145 7,66 0,15 48,50 1,00 0,250 107,00 256,50 0,00 286,30 157,70 22,00 96,50 7,40 0,025 0,020 32,80 16/09/2008 19,2 1187 7,32 0,90 50,60 0,80 0,250 114,20 267,00 0,00 320,20 155,40 28,60 97,10 7,60 0,025 0,020 35,00 28/10/2008 13,9 1238 7,46 5,00 53,50 0,80 0,250 117,20 275,50 0,00 339,40 165,50 29,60 101,60 7,80 0,025 0,020 26,10 09/12/2008 9,7 1147 7,60 0,80 47,50 1,00 0,250 112,00 232,50 0,00 339,00 156,40 20,40 96,00 8,40 0,025 0,020 19,20

Resúmen estadístico del punto 241060007 (8 Registros analizados)

Media: 13,8 1083 7,5 2,24 45,9 0,98 0,250 108,0 234,38 0,0 292, 146, 22,8 89,2 7,10 0,025 0,02 22,8

Mín.: 9,3 771 7,3 0,15 34,6 0,80 0,250 61,20 157,50 0,0 245, 109, 17,4 55,8 3,20 0,025 0,02 10,8

(32)

Anexo 2. Resultados analíticos de aguas subterráneas en 2008

Red de control de aguas subterráneas - Ficha resumen de datos de punto de muestreo

Datos de identificación del punto de muestreo

Código: 241060016 Nombre Manantial Las Vigas Tipo: MANANTIAL Acuífero Ayuntamiento: LODOSA Cuenca: EBRO UTM X: 577186 UTM Y: 4693891 Cota: 330

Listado de resultados analíticos del punto: 241060016

22/01/2008 13,7 1563 7,36 7,20 66,00 5,60 0,250 201,20 464,50 0,00 248,70 215,50 29,60 145,60 4,00 0,025 0,020 9,40 04/03/2008 13,1 1090 7,55 19,00 47,10 0,80 0,250 116,00 300,00 0,00 256,00 152,80 21,70 86,90 4,80 0,025 0,020 12,00 29/04/2008 14,4 1302 7,35 0,50 60,40 1,30 0,250 127,60 375,00 0,00 280,30 201,40 24,40 93,60 3,80 0,025 0,020 20,70 10/06/2008 15,0 1295 7,34 1,40 62,90 1,30 0,250 120,20 387,50 0,00 277,80 210,80 24,80 91,30 3,70 0,025 0,020 18,00 16/09/2008 15,9 1636 7,32 23,60 68,20 4,80 0,250 197,20 492,50 0,00 260,10 219,70 32,20 147,40 4,40 0,025 0,020 13,20 28/10/2008 14,6 1633 7,30 0,90 67,60 1,40 0,250 196,80 493,00 0,00 250,70 219,60 30,80 155,60 4,60 0,025 0,020 10,60 09/12/2008 10,1 1317 7,35 1,20 61,70 5,40 0,250 118,00 384,00 0,00 275,90 216,00 18,80 96,20 4,30 0,025 0,020 20,00

Resúmen estadístico del punto 241060016 (7 Registros analizados)

Media: 13,8 1405 7,3 7,69 61,9 2,94 0,250 153,8 413,79 0,0 264, 205, 26,0 116, 4,23 0,025 0,02 14,8

Mín.: 10,1 1090 7,3 0,50 47,1 0,80 0,250 116,0 300,00 0,0 248, 152, 18,8 86,9 3,70 0,025 0,02 9,40

Máx.: 15,9 1636 7,5 23,60 68,2 5,60 0,250 201,2 493,00 0,0 280, 219, 32,2 155, 4,80 0,025 0,02 20,7

(33)

Anexo 2. Resultados analíticos de aguas subterráneas en 2008

Red de control de aguas subterráneas - Ficha resumen de datos de punto de muestreo

Datos de identificación del punto de muestreo

Código: 241280001 Nombre Manantial Hospinete I Tipo: MANANTIAL Acuífero Ayuntamiento: FITERO Cuenca: EBRO UTM X: 593113 UTM Y: 4654653 Cota: 501

Listado de resultados analíticos del punto: 241280001

04/03/2008 16,2 1361 7,73 85,44 0,01 0,025 79,64 426,71 0,00 354,88 261,90 48,70 36,39 1,58 0,025 0,100 62,63

19/08/2008 18,9 1290 7,79 78,10 0,05 0,210 66,06 445,93 233,57 240,86 43,68 31,60 2,23 0,025 0,005 55,94

Resúmen estadístico del punto 241280001 (2 Registros analizados)

Media: 17,6 1325 7,7 81,7 0,03 0,118 72,85 436,32 0,0 294, 251, 46,1 34,0 1,91 0,025 0,05 59,2

Mín.: 16,2 1290 7,7 78,1 0,01 0,025 66,06 426,71 0,0 233, 240, 43,6 31,6 1,58 0,025 0,00 55,9

Máx.: 18,9 1361 7,7 85,4 0,05 0,210 79,64 445,93 0,0 354, 261, 48,7 36,3 2,23 0,025 0,10 62,6

Datos de identificación del punto de muestreo

Código: 250630001 Nombre Manantial Uracura Tipo: MANANTIAL Acuífero Ayuntamiento: BERTIZARANA

Cuenca: EBRO UTM X: 613303 UTM Y: 4776400 Cota: 165

(34)

Anexo 2. Resultados analíticos de aguas subterráneas en 2008

Red de control de aguas subterráneas - Ficha resumen de datos de punto de muestreo

Datos de identificación del punto de muestreo

Código: 25097023 Nombre Pozo 1 en el Escal. Tipo: POZO Acuífero Ayuntamiento: TAFALLA Cuenca: EBRO UTM X: 609950 UTM Y: 4706730 Cota: 348

Listado de resultados analíticos del punto: 25097023

05/02/2008 13,1 1254 7,36 0,70 65,90 0,70 0,250 92,00 318,60 0,00 376,80 199,00 39,20 68,00 6,80 0,025 0,020 75,00 01/04/2008 14,0 1241 7,44 1,30 60,80 0,50 0,250 88,20 297,00 0,00 385,20 183,40 36,40 66,80 5,50 0,025 0,020 70,50 13/05/2008 15,0 1203 7,31 0,15 67,60 0,80 0,250 83,40 309,40 0,00 371,10 211,50 35,80 62,80 5,00 0,025 0,020 66,00 24/06/2008 23,0 1174 7,43 4,80 63,40 1,70 0,250 81,40 277,50 0,00 366,40 188,40 39,60 61,30 5,30 0,025 0,150 68,50 30/09/2008 17,2 1166 7,42 4,90 59,30 1,70 0,250 71,20 269,00 0,00 364,10 182,50 33,20 62,10 5,60 0,025 0,020 66,50 09/12/2008 14,1 1154 7,37 0,15 51,00 0,80 0,250 73,20 256,50 0,00 365,30 184,10 12,20 65,30 6,00 0,025 0,020 61,50

Resúmen estadístico del punto 25097023 (6 Registros analizados)

Media: 16,1 1199 7,3 2,00 61,3 1,03 0,250 81,57 288,00 0,0 371, 191, 32,7 64,3 5,70 0,025 0,04 68,0

Mín.: 13,1 1154 7,3 0,15 51,0 0,50 0,250 71,20 256,50 0,0 364, 182, 12,2 61,3 5,00 0,025 0,02 61,5

Máx.: 23,0 1254 7,4 4,90 67,6 1,70 0,250 92,00 318,60 0,0 385, 211, 39,6 68,0 6,80 0,025 0,15 75,0

(35)

Anexo 2. Resultados analíticos de aguas subterráneas en 2008

Red de control de aguas subterráneas - Ficha resumen de datos de punto de muestreo

Datos de identificación del punto de muestreo

Código: 251030007 Nombre Abastecimiento de Pitillas Tipo: POZO Acuífero Ayuntamiento: PITILLAS Cuenca: EBRO UTM X: 613260 UTM Y: 4697920 Cota: 348

Listado de resultados analíticos del punto: 251030007

05/02/2008 12,0 1355 7,37 0,15 59,60 1,90 0,250 103,40 342,80 0,00 373,10 157,70 49,00 106,40 15,20 0,025 0,020 100,50 01/04/2008 12,2 1164 7,53 1,20 48,00 2,30 0,250 96,40 254,50 0,00 323,70 129,70 37,80 92,40 15,20 0,025 0,020 79,50 13/05/2008 13,7 909 7,55 1,70 38,00 2,50 0,250 74,40 179,50 0,00 262,80 105,30 28,40 65,60 14,00 0,025 0,020 58,00 24/06/2008 16,0 672 7,61 0,80 25,20 3,30 0,500 46,40 134,40 0,00 211,70 79,80 12,80 43,40 13,00 0,025 0,020 46,50 30/09/2008 17,4 827 7,65 0,50 35,10 2,30 0,250 48,50 24,10 0,00 267,60 97,90 25,80 55,80 12,50 0,025 0,020 51,00 11/11/2008 14,5 769 7,69 0,40 32,90 1,70 0,250 44,70 196,00 0,00 266,50 91,00 24,80 53,40 13,00 0,025 0,020 45,00

Resúmen estadístico del punto 251030007 (6 Registros analizados)

Media: 14,3 949 7,5 0,79 39,8 2,33 0,292 68,97 188,55 0,0 284, 110, 29,7 69,5 13,82 0,025 0,02 63,4

Mín.: 12,0 672 7,3 0,15 25,2 1,70 0,250 44,70 24,10 0,0 211, 79,8 12,8 43,4 12,50 0,025 0,02 45,0

Máx.: 17,4 1355 7,6 1,70 59,6 3,30 0,500 103,4 342,80 0,0 373, 157, 49,0 106, 15,20 0,025 0,02 100,

(36)

Anexo 2. Resultados analíticos de aguas subterráneas en 2008

Red de control de aguas subterráneas - Ficha resumen de datos de punto de muestreo

Datos de identificación del punto de muestreo

Código: 251060005 Nombre Pozo de riego en La Torre Tipo: POZO Acuífero Ayuntamiento: PERALTA Cuenca: EBRO UTM X: 605267 UTM Y: 4689801 Cota: 297

Listado de resultados analíticos del punto: 251060005

05/02/2008 14,5 1732 7,28 0,15 72,80 0,80 0,250 208,00 354,10 0,00 409,40 195,70 58,00 151,80 3,50 0,025 0,020 138,00 01/04/2008 14,5 1821 7,29 0,80 74,50 0,80 0,250 232,60 359,50 0,00 405,20 203,60 57,50 165,40 3,20 0,025 0,020 141,00 13/05/2008 15,9 1685 7,23 0,15 75,60 1,60 0,500 207,20 342,50 0,00 379,10 213,80 54,00 143,80 3,30 0,140 0,130 121,00 24/06/2008 17,3 1795 7,31 2,70 75,70 3,90 0,250 229,80 328,00 0,00 409,20 214,50 53,60 164,20 3,70 1,170 0,020 143,50 19/08/2008 16,8 1802 7,40 0,60 74,40 0,90 0,250 225,40 357,50 0,00 387,90 203,20 57,50 168,00 3,10 0,025 0,020 135,50 30/09/2008 15,7 1753 7,21 0,15 69,50 1,10 0,250 204,50 347,50 0,00 388,90 191,80 52,50 157,50 3,00 0,025 0,070 137,50 11/11/2008 14,6 1685 7,44 0,80 69,10 0,70 0,250 203,00 466,00 0,00 399,30 186,60 54,50 162,20 3,00 0,025 0,020 133,00

Resúmen estadístico del punto 251060005 (7 Registros analizados)

Media: 15,6 1753 7,3 0,76 73,0 1,40 0,286 215,7 365,01 0,0 397, 201, 55,3 158, 3,26 0,205 0,04 135,

Mín.: 14,5 1685 7,2 0,15 69,1 0,70 0,250 203,0 328,00 0,0 379, 186, 52,5 143, 3,00 0,025 0,02 121,

Máx.: 17,3 1821 7,4 2,70 75,7 3,90 0,500 232,6 466,00 0,0 409, 214, 58,0 168, 3,70 1,170 0,13 143,

(37)

Anexo 2. Resultados analíticos de aguas subterráneas en 2008

Red de control de aguas subterráneas - Ficha resumen de datos de punto de muestreo

Datos de identificación del punto de muestreo

Código: 26097033 Nombre Fuente de la Alpargata Tipo: MANANTIAL Acuífero Ayuntamiento: SANGÜESA Cuenca: EBRO UTM X: 640418 UTM Y: 4711828 Cota:

Listado de resultados analíticos del punto: 26097033

10/03/2008 12,7 617 7,64 34,90 0,01 0,025 20,30 51,16 0,00 350,24 104,00 21,69 23,22 0,84 0,080 0,030 43,80

25/08/2008 14,2 671 7,86 31,30 0,50 0,025 18,89 37,00 304,96 93,87 19,22 14,80 1,18 0,025 0,005 86,54

Resúmen estadístico del punto 26097033 (2 Registros analizados)

Media: 13,5 644 7,7 33,1 0,25 0,025 19,60 44,08 0,0 327, 98,9 20,4 19,0 1,01 0,053 0,01 65,1

Mín.: 12,7 617 7,6 31,3 0,01 0,025 18,89 37,00 0,0 304, 93,8 19,2 14,8 0,84 0,025 0,00 43,8

Máx.: 14,2 671 7,8 34,9 0,50 0,025 20,30 51,16 0,0 350, 104, 21,6 23,2 1,18 0,080 0,03 86,5

Datos de identificación del punto de muestreo

Código: 23074005 Nombre Manantial Zazpizurrita Tipo: MANANTIAL Acuífero 07 Ayuntamiento: ALTSASU/ALSASUA

Cuenca: EBRO UTM X: 564343 UTM Y: 4753133 Cota: 570

(38)

Anexo 2. Resultados analíticos de aguas subterráneas en 2008

Red de control de aguas subterráneas - Ficha resumen de datos de punto de muestreo

Datos de identificación del punto de muestreo

Código: 24067021 Nombre Manantial Damaiturri Tipo: MANANTIAL Acuífero 07 Ayuntamiento: BETELU Cuenca: NORTE UTM X: 583752 UTM Y: 4764195 Cota: 246

Listado de resultados analíticos del punto: 24067021

11/03/2008 20,1 1085 7,81 30,52 0,01 0,025 204,70 65,38 0,00 312,90 91,43 18,68 169,42 2,95 0,160 0,040 2,77

27/08/2008 21,9 1389 7,76 30,00 1,10 0,025 338,22 111,23 215,63 85,76 20,92 203,11 3,84 0,025 0,005 0,52

Resúmen estadístico del punto 24067021 (2 Registros analizados)

Media: 21,0 1237 7,7 30,2 0,55 0,025 271,4 88,31 0,0 264, 88,6 19,8 186, 3,40 0,093 0,02 1,65

Mín.: 20,1 1085 7,7 30,0 0,01 0,025 204,7 65,38 0,0 215, 85,7 18,6 169, 2,95 0,025 0,00 0,52

Máx.: 21,9 1389 7,8 30,5 1,10 0,025 338,2 111,23 0,0 312, 91,4 20,9 203, 3,84 0,160 0,04 2,77

Datos de identificación del punto de muestreo

Código: 24067036 Nombre Nacedero del Araxes Tipo: MANANTIAL Acuífero 07 Ayuntamiento: LARRAUN Cuenca: NORTE UTM X: 586479 UTM Y: 4764753 Cota: 365

Listado de resultados analíticos del punto: 24067036

11/03/2008 10,6 320 7,55 21,02 0,01 0,025 10,07 23,83 0,00 238,21 72,73 6,95 6,01 0,54 0,070 0,030 2,57

27/08/2008 12,5 516 7,73 32,10 0,70 0,025 5,69 132,84 205,87 100,49 17,00 4,26 0,88 0,025 0,040 2,21

Resúmen estadístico del punto 24067036 (2 Registros analizados)

Media: 11,6 418 7,6 26,5 0,35 0,025 7,88 78,34 0,0 222, 86,6 11,9 5,14 0,71 0,048 0,03 2,39

Mín.: 10,6 320 7,5 21,0 0,01 0,025 5,69 23,83 0,0 205, 72,7 6,95 4,26 0,54 0,025 0,03 2,21

Máx.: 12,5 516 7,7 32,1 0,70 0,025 10,07 132,84 0,0 238, 100, 17,0 6,01 0,88 0,070 0,04 2,57

(39)

Anexo 2. Resultados analíticos de aguas subterráneas en 2008

Red de control de aguas subterráneas - Ficha resumen de datos de punto de muestreo

Datos de identificación del punto de muestreo

Código: 24067037 Nombre Manantial Araxes II (del Molino) Tipo: MANANTIAL Acuífero 07 Ayuntamiento: LARRAUN Cuenca: NORTE UTM X: 586473 UTM Y: 4764761 Cota: 365

Listado de resultados analíticos del punto: 24067037

11/03/2008 10,5 334 8,55 20,32 0,26 0,025 11,41 28,73 4,38 168,90 69,97 6,92 6,01 0,52 0,320 0,005 2,72

27/08/2008 12,4 519 7,83 32,10 1,10 0,025 5,67 135,54 192,57 100,24 17,14 4,20 0,81 0,025 0,040 2,21

Resúmen estadístico del punto 24067037 (2 Registros analizados)

Media: 11,5 427 8,1 26,2 0,68 0,025 8,54 82,14 4,3 180, 85,1 12,0 5,11 0,67 0,173 0,02 2,47

Mín.: 10,5 334 7,8 20,3 0,26 0,025 5,67 28,73 4,3 168, 69,9 6,92 4,20 0,52 0,025 0,00 2,21

Máx.: 12,4 519 8,5 32,1 1,10 0,025 11,41 135,54 4,3 192, 100, 17,1 6,01 0,81 0,320 0,04 2,72

Datos de identificación del punto de muestreo

Código: 24068038 Nombre Manantial Alcazarrenea Tipo: MANANTIAL Acuífero 07 Ayuntamiento: LARRAUN

Cuenca: EBRO UTM X: 590180 UTM Y: 4762258 Cota: 570

(40)

Anexo 2. Resultados analíticos de aguas subterráneas en 2008

Red de control de aguas subterráneas - Ficha resumen de datos de punto de muestreo

Datos de identificación del punto de muestreo

Código: 24074005 Nombre Manantial de Aizarreta Tipo: MANANTIAL Acuífero 07 Ayuntamiento: LARRAUN Cuenca: EBRO UTM X: 588338 UTM Y: 4759012 Cota: 674

Listado de resultados analíticos del punto: 24074005

11/03/2008 9,6 275 6,76 15,68 0,31 0,025 10,31 12,56 0,00 164,26 59,94 1,73 3,85 0,61 0,430 0,100 2,36

Resúmen estadístico del punto 24074005 (1 registro de detalle)

Media: 9,6 275 6,7 15,6 0,31 0,025 10,31 12,56 0,0 164, 59,9 1,73 3,85 0,61 0,430 0,10 2,36

Mín.: 9,6 275 6,7 15,6 0,31 0,025 10,31 12,56 0,0 164, 59,9 1,73 3,85 0,61 0,430 0,10 2,36

Máx.: 9,6 275 6,7 15,6 0,31 0,025 10,31 12,56 0,0 164, 59,9 1,73 3,85 0,61 0,430 0,10 2,36

Datos de identificación del punto de muestreo

Código: 24074012 Nombre Manantial Urrunzurea Tipo: MANANTIAL Acuífero 07 Ayuntamiento: IRAÑETA Cuenca: EBRO UTM X: 586832 UTM Y: 4754666 Cota: 474

Listado de resultados analíticos del punto: 24074012

11/03/2008 10,0 276 7,52 20,00 0,31 0,025 9,54 13,19 0,00 233,21 74,53 3,38 3,40 0,28 0,290 0,070 2,89

27/08/2008 10,8 326 7,57 19,10 0,70 0,025 3,53 18,24 214,29 68,71 4,76 3,14 0,50 0,025 0,030 1,22

Resúmen estadístico del punto 24074012 (2 Registros analizados)

Media: 10,4 301 7,5 19,5 0,51 0,025 6,54 15,72 0,0 223, 71,6 4,07 3,27 0,39 0,158 0,05 2,06

Mín.: 10,0 276 7,5 19,1 0,31 0,025 3,53 13,19 0,0 214, 68,7 3,38 3,14 0,28 0,025 0,03 1,22

Máx.: 10,8 326 7,5 20,0 0,70 0,025 9,54 18,24 0,0 233, 74,5 4,76 3,40 0,50 0,290 0,07 2,89

(41)

Anexo 2. Resultados analíticos de aguas subterráneas en 2008

Red de control de aguas subterráneas - Ficha resumen de datos de punto de muestreo

Datos de identificación del punto de muestreo

Código: 24074015 Nombre Manantial Larraun II Tipo: MANANTIAL Acuífero 07 Ayuntamiento: LARRAUN Cuenca: EBRO UTM X: 589550 UTM Y: 4760300 Cota: 575

Listado de resultados analíticos del punto: 24074015

11/03/2008 9,3 213 7,89 14,83 0,30 0,025 8,58 12,98 0,00 153,89 54,48 2,97 2,51 0,50 0,450 0,080 3,18

27/08/2008 12,2 271 7,74 14,90 1,10 0,025 3,55 16,33 164,01 52,68 4,18 2,78 0,71 0,060 0,030 2,97

Resúmen estadístico del punto 24074015 (2 Registros analizados)

Media: 10,8 242 7,8 14,8 0,70 0,025 6,07 14,66 0,0 158, 53,5 3,58 2,65 0,61 0,255 0,05 3,08

Mín.: 9,3 213 7,7 14,8 0,30 0,025 3,55 12,98 0,0 153, 52,6 2,97 2,51 0,50 0,060 0,03 2,97

Máx.: 12,2 271 7,8 14,9 1,10 0,025 8,58 16,33 0,0 164, 54,4 4,18 2,78 0,71 0,450 0,08 3,18

Datos de identificación del punto de muestreo

Código: 25063012 Nombre Manantial Errotazar Tipo: MANANTIAL Acuífero 07 Ayuntamiento: DONAMARIA

Cuenca: NORTE UTM X: 608159 UTM Y: 4773682 Cota: 188

(42)

Anexo 2. Resultados analíticos de aguas subterráneas en 2008

Red de control de aguas subterráneas - Ficha resumen de datos de punto de muestreo

Datos de identificación del punto de muestreo

Código: 25065028 Nombre Manantial Artius Tipo: MANANTIAL Acuífero 07 Ayuntamiento: BASABURÚA Cuenca: EBRO UTM X: 598523 UTM Y: 4765195 Cota: 608

Listado de resultados analíticos del punto: 25065028

12/03/2008 9,2 246 6,42 16,02 0,20 0,025 9,56 18,14 0,00 143,02 56,86 4,44 3,69 0,71 0,260 0,070 2,98

20/08/2008 9,8 283 7,70 17,20 0,05 0,025 6,54 27,76 183,54 60,47 5,16 3,38 0,99 0,025 0,030 3,04

Resúmen estadístico del punto 25065028 (2 Registros analizados)

Media: 9,5 264 7,0 16,6 0,13 0,025 8,05 22,95 0,0 163, 58,6 4,80 3,54 0,85 0,143 0,05 3,01

Mín.: 9,2 246 6,4 16,0 0,05 0,025 6,54 18,14 0,0 143, 56,8 4,44 3,38 0,71 0,025 0,03 2,98

Máx.: 9,8 283 7,7 17,2 0,20 0,025 9,56 27,76 0,0 183, 60,4 5,16 3,69 0,99 0,260 0,07 3,04

Datos de identificación del punto de muestreo

Código: 25066009 Nombre Manantial Anizpe Tipo: MANANTIAL Acuífero 07 Ayuntamiento: OITZ Cuenca: NORTE UTM X: 605782 UTM Y: 4768209 Cota: 575

Listado de resultados analíticos del punto: 25066009

13/03/2008 9,7 194 6,66 12,44 0,08 0,025 9,04 16,05 0,00 114,83 45,26 2,76 3,47 0,52 0,130 0,020 2,73

26/08/2008 11,4 256 8,00 14,10 0,70 0,025 3,07 21,13 147,17 48,81 4,63 3,61 0,86 0,025 0,030 1,64

Resúmen estadístico del punto 25066009 (2 Registros analizados)

Media: 10,6 225 7,3 13,2 0,39 0,025 6,06 18,59 0,0 131, 47,0 3,70 3,54 0,69 0,078 0,02 2,19

Mín.: 9,7 194 6,6 12,4 0,08 0,025 3,07 16,05 0,0 114, 45,2 2,76 3,47 0,52 0,025 0,02 1,64

Máx.: 11,4 256 8,0 14,1 0,70 0,025 9,04 21,13 0,0 147, 48,8 4,63 3,61 0,86 0,130 0,03 2,73

(43)

Anexo 2. Resultados analíticos de aguas subterráneas en 2008

Red de control de aguas subterráneas - Ficha resumen de datos de punto de muestreo

Datos de identificación del punto de muestreo

Código: 25066021 Nombre Manantial Ubarán Tipo: MANANTIAL Acuífero 07 Ayuntamiento: BASABURÚA Cuenca: EBRO UTM X: 601703 UTM Y: 4767134 Cota: 772

Listado de resultados analíticos del punto: 25066021

12/03/2008 8,5 192 6,93 12,89 0,11 0,025 8,86 14,74 0,00 118,25 46,40 3,18 3,13 0,18 0,025 0,040 2,28

20/08/2008 10,7 233 7,75 12,70 0,20 0,050 3,89 16,28 140,58 43,19 4,58 2,98 0,80 0,025 0,030 2,16

Resúmen estadístico del punto 25066021 (2 Registros analizados)

Media: 9,6 212 7,3 12,8 0,16 0,038 6,38 15,51 0,0 129, 44,8 3,88 3,06 0,49 0,025 0,03 2,22

Mín.: 8,5 192 6,9 12,7 0,11 0,025 3,89 14,74 0,0 118, 43,1 3,18 2,98 0,18 0,025 0,03 2,16

Máx.: 10,7 233 7,7 12,8 0,20 0,050 8,86 16,28 0,0 140, 46,4 4,58 3,13 0,80 0,025 0,04 2,28

Datos de identificación del punto de muestreo

Código: 25066036 Nombre Manantial Zazpiturrita Tipo: MANANTIAL Acuífero 07 Ayuntamiento: ULTZAMA

Cuenca: EBRO UTM X: 605137 UTM Y: 4765547 Cota: 725

(44)

Anexo 2. Resultados analíticos de aguas subterráneas en 2008

Red de control de aguas subterráneas - Ficha resumen de datos de punto de muestreo

Datos de identificación del punto de muestreo

Código: 25067999 Nombre Manantial Cevería Presa Tipo: MANANTIAL Acuífero 07 Ayuntamiento: BAZTAN Cuenca: NORTE UTM X: 612514 UTM Y: 4769158 Cota: 525

Listado de resultados analíticos del punto: 25067999

13/03/2008 10,6 218 6,89 13,02 0,40 0,025 11,41 23,27 0,00 112,15 38,11 8,51 6,27 0,68 0,270 0,060 2,81

28/08/2008 12,6 282 7,74 15,70 0,93 0,025 4,82 41,31 124,48 44,45 11,24 5,06 0,90 0,025 0,025 1,42

Resúmen estadístico del punto 25067999 (2 Registros analizados)

Media: 11,6 250 7,3 14,3 0,67 0,025 8,12 32,29 0,0 118, 41,2 9,88 5,67 0,79 0,148 0,04 2,12

Mín.: 10,6 218 6,8 13,0 0,40 0,025 4,82 23,27 0,0 112, 38,1 8,51 5,06 0,68 0,025 0,02 1,42

Máx.: 12,6 282 7,7 15,7 0,93 0,025 11,41 41,31 0,0 124, 44,4 11,2 6,27 0,90 0,270 0,06 2,81

Datos de identificación del punto de muestreo

Código: 25071025 Nombre Manantial El Molino Tipo: MANANTIAL Acuífero 07 Ayuntamiento: IMOTZ Cuenca: EBRO UTM X: 599295 UTM Y: 4757129 Cota: 538

Listado de resultados analíticos del punto: 25071025

12/03/2008 11,7 262 7,27 27,82 2,03 0,025 9,90 13,47 0,00 303,74 107,85 2,17 2,93 0,36 0,270 0,070 2,44

20/08/2008 12,2 497 7,65 29,60 0,05 0,025 3,68 15,43 385,02 109,65 5,48 4,17 1,17 0,025 0,030 2,09

Resúmen estadístico del punto 25071025 (2 Registros analizados)

Media: 12,0 379 7,4 28,7 1,04 0,025 6,79 14,45 0,0 344, 108, 3,83 3,55 0,77 0,148 0,05 2,27

Mín.: 11,7 262 7,2 27,8 0,05 0,025 3,68 13,47 0,0 303, 107, 2,17 2,93 0,36 0,025 0,03 2,09

Máx.: 12,2 497 7,6 29,6 2,03 0,025 9,90 15,43 0,0 385, 109, 5,48 4,17 1,17 0,270 0,07 2,44

(45)

Anexo 2. Resultados analíticos de aguas subterráneas en 2008

Red de control de aguas subterráneas - Ficha resumen de datos de punto de muestreo

Datos de identificación del punto de muestreo

Código: 25073014 Nombre Manantial Iturrizarra Tipo: MANANTIAL Acuífero 07 Ayuntamiento: ULTZAMA Cuenca: EBRO UTM X: 610100 UTM Y: 4758700 Cota: 680

Listado de resultados analíticos del punto: 25073014

12/03/2008 10,6 418 6,63 26,47 0,57 0,025 9,82 12,70 0,00 269,57 102,43 2,16 3,73 0,49 0,300 0,080 3,14

Resúmen estadístico del punto 25073014 (1 registro de detalle)

Media: 10,6 418 6,6 26,4 0,57 0,025 9,82 12,70 0,0 269, 102, 2,16 3,73 0,49 0,300 0,08 3,14

Mín.: 10,6 418 6,6 26,4 0,57 0,025 9,82 12,70 0,0 269, 102, 2,16 3,73 0,49 0,300 0,08 3,14

Máx.: 10,6 418 6,6 26,4 0,57 0,025 9,82 12,70 0,0 269, 102, 2,16 3,73 0,49 0,300 0,08 3,14

Datos de identificación del punto de muestreo

Código: E001 Nombre Manantial Espeleta Tipo: MANANTIAL Acuífero 07 Ayuntamiento: ULTZAMA Cuenca: EBRO UTM X: 608263 UTM Y: 4765530 Cota: 608

Listado de resultados analíticos del punto: E001

Tª Cond. Turbidez Dureza M. org. PO4 Cl SO4 C03 CO3H Ca Mg Na K NH4 NO2 NO3

(46)

Anexo 2. Resultados analíticos de aguas subterráneas en 2008

Red de control de aguas subterráneas - Ficha resumen de datos de punto de muestreo

Datos de identificación del punto de muestreo

Código: E002 Nombre Manantial Ataqueta Tipo: MANANTIAL Acuífero 07 Ayuntamiento: ULTZAMA Cuenca: EBRO UTM X: 607471 UTM Y: 4765902 Cota: 623

Listado de resultados analíticos del punto: E002

12/03/2008 8,8 146 7,41 9,07 0,84 0,025 9,08 17,81 0,00 83,23 31,79 2,74 3,13 0,34 0,230 0,080 1,28

Resúmen estadístico del punto E002 (1 registro de detalle)

Media: 8,8 146 7,4 9,07 0,84 0,025 9,08 17,81 0,0 83,2 31,7 2,74 3,13 0,34 0,230 0,08 1,28

Mín.: 8,8 146 7,4 9,07 0,84 0,025 9,08 17,81 0,0 83,2 31,7 2,74 3,13 0,34 0,230 0,08 1,28

Máx.: 8,8 146 7,4 9,07 0,84 0,025 9,08 17,81 0,0 83,2 31,7 2,74 3,13 0,34 0,230 0,08 1,28

Datos de identificación del punto de muestreo

Código: E003 Nombre Manantial Oianbarren Tipo: MANANTIAL Acuífero 07 Ayuntamiento: ULTZAMA Cuenca: EBRO UTM X: 607501 UTM Y: 4765837 Cota: 614

Listado de resultados analíticos del punto: E003

12/03/2008 9,7 170 6,29 11,12 0,46 0,025 9,04 16,76 0,00 97,14 39,75 2,91 3,15 0,20 0,260 0,070 0,67

20/08/2008 10,0 275 7,71 15,00 0,40 0,025 4,78 45,62 117,64 48,20 7,17 3,42 0,83 0,025 0,030 1,88

Resúmen estadístico del punto E003 (2 Registros analizados)

Media: 9,9 222 7,0 13,0 0,43 0,025 6,91 31,19 0,0 107, 43,9 5,04 3,29 0,52 0,143 0,05 1,28

Mín.: 9,7 170 6,2 11,1 0,40 0,025 4,78 16,76 0,0 97,1 39,7 2,91 3,15 0,20 0,025 0,03 0,67

Máx.: 10,0 275 7,7 15,0 0,46 0,025 9,04 45,62 0,0 117, 48,2 7,17 3,42 0,83 0,260 0,07 1,88
