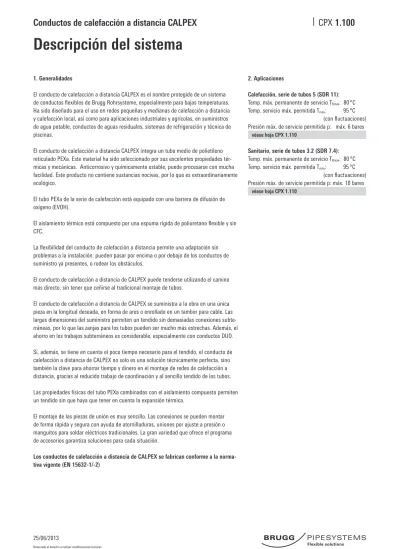

Descripción del sistema

(1)

Descripción del sistema

1. Generalidades

El conducto de calefacción a distancia CALPEX es el nombre protegido de un sistema

de conductos flexibles de Brugg Rohrsysteme, especialmente para bajas temperaturas. Ha sido diseñado para el uso en redes pequeñas y medianas de calefacción a distancia y calefacción local, así como para aplicaciones industriales y agrícolas, en suministros de agua potable, conductos de aguas residuales, sistemas de refrigeración y técnica de

piscinas.

El conducto de calefacción a distancia CALPEX integra un tubo medio de polietileno

reticulado PEXa. Este material ha sido seleccionado por sus excelentes propiedades tér

-micas y mecánicas. Anticorrosivo y químicamente estable, puede procesarse con mucha facilidad. Este producto no contiene sustancias nocivas, por lo que es extraordinariamente

ecológico.

El tubo PEXa de la serie de calefacción está equipado con una barrera de difusión de

oxígeno (EVOH).

El aislamiento térmico está compuesto por una espuma rígida de poliuretano flexible y sin

CFC.

La flexibilidad del conducto de calefacción a distancia permite una adaptación sin

problemas a la instalación: pueden pasar por encima o por debajo de los conductos de

suministro ya presentes, o rodear los obstáculos.

El conducto de calefacción a distancia de CALPEX puede tenderse utilizando el camino más directo, sin tener que ceñirse al tradicional montaje de tubos.

El conducto de calefacción a distancia de CALPEX se suministra a la obra en una única pieza en la longitud deseada, en forma de aros o enrollado en un tambor para cable. Las

largas dimensiones del suministro permiten un tendido sin demasiadas conexiones subte

-rráneas, por lo que las zanjas para los tubos pueden ser mucho más estrechas. Además, el ahorro en los trabajos subterráneos es considerable, especialmente con conductos DUO. Si, además, se tiene en cuenta el poco tiempo necesario para el tendido, el conducto de calefacción a distancia de CALPEX no solo es una solución técnicamente perfecta, sino

también la clave para ahorrar tiempo y dinero en el montaje de redes de calefacción a distancia, gracias al reducido trabajo de coordinación y al sencillo tendido de los tubos. Las propiedades físicas del tubo PEXa combinadas con el aislamiento compuesto permiten un tendido sin que haya que tener en cuenta la expansión térmica.

El montaje de las piezas de unión es muy sencillo. Las conexiones se pueden montar de forma rápida y segura con ayuda de atornilladuras, uniones por ajuste a presión o

manguitos para soldar eléctricos tradicionales. La gran variedad que ofrece el programa de accesorios garantiza soluciones para cada situación.

Los conductos de calefacción a distancia de CALPEX se fabrican conforme a la norma -tiva vigente (EN 15632-1/-2)

2. Aplicaciones

Calefacción, serie de tubos 5 (SDR 11):

Temp. máx. permanente de servicio TBmáx: 80 °C

Temp. servicio máx. permitida Tmáx: 95 °C

(con fluctuaciones) Presión máx. de servicio permitida p: máx. 6 bares

véase hoja CPX 1.110

Sanitario, serie de tubos 3.2 (SDR 7.4):

Temp. máx. permanente de servicio TBmáx: 80 °C

Temp. servicio máx. permitida Tmáx: 95 °C

(con fluctuaciones) Presión máx. de servicio permitida p: máx. 10 bares

(2)

Tubo medio PEXa Temp. referencia °C Valor Norma de ensayo

Densidad - 932 - 935 kg/m3 _{ISO 1183}

Conductibilidad del calor - 0,38 W/mK conforme a ASTM C 1113

Resistencia a la rotura 20 mín. 18 N/mm2 _{ISO 6259}

Resistencia a la rotura 80 mín. 8 N/mm2 _{ISO 6259}

Módulo de elasticidad 20 600 N/mm2 _{ISO 527}

Módulo de elasticidad 80 200 N/mm2 _{ISO 527}

Coeficiente de dilatación lineal 20 1,4 · 10 E-4 1/K

-Coeficiente de dilatación lineal 100 2,0 · 10 E-4 1/K

-Intervalo de fusión de cristales - 128 - 134 °C -

Resistencia química 20 / 40 / 60 - DIN 8075 B.1

Descripción del sistema

2. Tubo medio

Materiales Material base: polietileno de alta densidad (PEAD), polietileno reticulado (PEXa), color: natural

Agente adhesivo Polietileno modificado, termoestabilizado, color: rojo (calefacción), blanco (sanitario)

Barrera de difusión de oxígeno Etilen-vinil-alcohol (EVAL), termoestabilizado, color: natural (solo surtido de calefacción)

Requisitos Conforme DIN 16892 / DIN 16893 y EN DIN 12318-2, los tubos de la serie 3.2

conforme a la hoja de trabajo W 544 de DVGW

Densidad de oxígeno Conforme DIN 4729 a 40 °C, permeabilidad del oxígeno en base al volumen del interior de los tubos

conforme a DIN 4726 de ≤ 0,10 g / (m3_{x d)}

Series de tubos DIN 16893 Serie 5 (SDR 11): para calefacción (con barrera EVAL)

Serie 3.2 (SDR 7.4): para sanitario (sin barrera EVAL)

Comportamiento a largo plazo Véase hoja de catálogo CPX 1.110

Propiedades Insensible a agua agresiva, pérdidas bajas de presión, buena resistencia química y mecánica

1. Sistema combinado

Requisitos: Sistemas de tubos flexibles, aislados de fábrica conforme EN 15632-1/-2

(3)

Descripción del sistema

3. Aislamiento térmico

Materiales: Calefacción CALPEX

Espuma de poliuretano (PUR) sin CFC, producida con ciclopentano

Sanitarios CALPEX

Espuma de poliuretano (PUR) sin CFC, producida con 100 % CO2

Aislamiento PUR Temp. ref. °C Calefacción CALPEX Sanitario CALPEX Norma de ensayo

Densidad - > 50 kg/m3 _{> 50 kg/m}3 _{EN 253}

Resistencia al cizallamiento axial ≥ 90 kPa EN 15632-2

Conductibilidad del calor sistemas flexibles 50 ≤ 0,0216 W/mK ≤ 0,0234 W/mK EN 253 y ISO 8497 Conductibilidad del calor sistemas fijos 50 ≤ 0,0260 W/mK - EN 253 e ISO 8497

Cierre de alveolos - ≥ 90 % ≥ 90 % EN 253

Absorción de agua 100 ≤ 10 % ≤ 10 % EN 15632-1

4. Capa protectora

Materiales: Polietileno lineal de baja densidad (PELBD), moldeado a presión sin costuras

Función: Protección contra agentes mecánicos y humedad

Capa protectora PELBD Temp. ref. °C Valor Norma de

ensayo

Densidad - 918 - 922 kg/m3 _{ISO 1183}

Conductibilidad del calor - 0,33 W/mK DIN 52612 Intervalo de fusión de cristales - 122 °C ISO 11357-3

Nota:

(4)

Comportamiento a largo plazo

Cálculo de vida útil

Comportamiento a largo plazo (tabla)

Las presiones de servicio permitidas conforme DIN 16892/93 se basan

en el agua como fluido, y disponen de un factor de seguridad (FS) de

1,25 (conforme DIN EN ISO 12162). Los valores han sido controlados

mediante estudios a largo plazo por productores de tubos de plástico, y

han sido probados y autorizados por institutos de prueba independien

-tes de diversos países. La temperatura de servicio máxima asciende a 95 ºC, pero teniendo en cuenta una temperatura pasajera superior (temperatura de avería) de 110 ºC. Una distribución de la temperatura típica con fluctuaciones

para la alimentación en un sistema de calefacción a distancia tiene

como resultado una temperatura media al año de aproximadamente 66 ºC.

Cálculo de vida útil con la regla de Miner

Cálculo de vida útil (regla de Miner)

Para utilizar un sistema de tubos de polietileno reticulado con

tempera-turas de servicio fluctuantes, puede calcularse la vida útil mediante la

regla de Miner (EN ISO 13760).

Ejemplos de aplicación

La base es un rango de temperatura típico a lo largo de un año de funcionamiento con fluctuaciones (conforme EN 15632-2). 1 año = 365 días = 8.760 horas.

Temperatura de servicio °C 95 90 85 80 75 70 65 60 Total Ejemplo 1 Duración de servicio anual h 3,3 292 0 8.468 0 0 0 0 8.763,3 Ejemplo 2 Duración de servicio anual h 0 50 100 200 2.000 2.410 4.000 0 8.760 Ejemplo 3 Duración de servicio anual h 0 50 1.000 3.450 1.000 0 0 0 5.500

Temperatura de servicio Calefacción (serie de tubos 5 / SDR 11) Sanitario (serie de tubos 3.2 / SDR 7.4) °C Presión de servicio (bar) Presión de servicio (bar)

1 año 5 años 10 años 25 años 50 años 1 año 5 años 10 años 25 años 50 años

10 17,9 17,5 17,4 17,2 17,1 28,3 27,8 27,6 27,3 27,1 20 15,8 15,5 15,4 15,2 15,1 25,1 24,6 24,4 24,2 24,0 30 14,0 13,8 13,7 13,5 13,4 22,3 21,9 21,7 21,4 21,3 40 12,5 12,2 12,1 12,0 11,9 19,8 19,4 19,3 19,1 18,9 50 11,1 10,9 10,8 10,7 10,6 17,7 17,3 17,2 17,0 16,8 60 9,9 9,7 9,7 9,5 9,5 15,8 15,5 15,3 15,2 15,0 70 8,9 8,7 8,6 8,5 8,5 14,1 13,8 13,7 13,6 13,4 80 8,0 7,8 7,7 7,6 - 12,7 12,4 12,3 12,1 -90 7,2 7,0 6,9 - - 11,4 11,1 11,0 - -95 6,8 6,6 6,6 - - 10,8 10,6 10,5 - - - 1 MPA = 10 bares

(5)

Surtido CALPEX UNO/DUO

Calefacción 6 bares

CALPEX en anillos: Dimensiones: CPX 25/76 - 140/202 CALPEX in barras: Dimensiones: CPX 160/250

Modelo Tubo interior PEX Diámetro nominal Capa exterior Radio de flexión Volumen Peso Longitud suministrada* d x s DN Pulgadas D x s1 mínimo Tubo interior Anillo Jumbo Anillo Maxi

mm “ mm m l/m kg/m m m 25/ 76 25 x 2,3 20 ¾ 78 x 1,9 0,45 0,32 0,90 700 1000 32/ 76 32 x 2,9 25 1 78 x 1,9 0,50 0,53 1,00 700 1000 40/ 91 40 x 3,7 32 1¼ 93 x 2,1 0,55 0,83 1,39 450 715 50/111 50 x 4,6 40 1½ 113 x 2,3 0,60 1,30 1,97 300 450 63/126 63 x 5,8 50 2 128 x 2,7 1,00 2,07 2,60 192 291 75/142 75 x 6,8 65 2½ 143 x 2,9 0,70 2,96 3,39 160 260 90/162 90 x 8,2 80 3 163 x 3,2 1,00 4,25 4,56 92 149 110/162 110 x 10,0 100 4 163 x 3,2 1,10 6,36 5,10 92 149 110/182 110 x 10,0 100 4 183 x 3,3 1,20 6,36 5,68 52 86 125/182 125 x 11,4 125 5 183 x 3,3 1,30 8,20 6,37 52 86 140/202 140 x 12,7 125 5 202 x 3,3 1,40 10,31 7,60 46 80 160/250 160 x 14,6 150 6 250 x 3,9 – 13,43 11,31 12 12

Modelo Tubo interior PEX Diámetro nominal Capa exterior Radio de flexión Volumen Peso Longitud suministrada* d x s DN Pulgadas D x s1 mínimo Tubo interior Anillo Jumbo Anillo Maxi

mm “ mm m l/m kg/m m m 25 + 25/ 91 2 x 25 x 2,3 20 + 20 2 x ¾ 93 x 2,1 0,55 2 x 0,32 1,34 450 715 32 + 32/111 2 x 32 x 2,9 25 + 25 2 x 1 113 x 2,3 0,60 2 x 0,53 1,87 300 450 40 + 40/126 2 x 40 x 3,7 32 + 32 2 x 1¼ 128 x 2,7 1,00 2 x 0,83 2,48 192 291 50 + 50/162 2 x 50 x 4,6 40 + 40 2 x 1½ 163 x 3,2 1,10 2 x 1,30 3,96 92 149 63 + 63/182 2 x 63 x 5,8 50 + 50 2 x 2 183 x 3,3 1,20 2 x 2,07 5,28 52 86

* Entregas con longitudes parciales disponibles

La longitud del anillo puede variar según el suministro (+/- 5%)

- Producimos otras dimensiones o productos especiales (> 500 m) bajo demanda.

- Pueden suministrarse conductos de mayor o menor longitud en tambores para cables bajo demanda.

- Dimensiones de los anillos: Anillo Jumbo Diámetro exterior 2.800 mm x 800 mm (ancho)

Anillo Maxi Diámetro exterior 2.800 mm x 1.200 mm (ancho)

UNO DUO Tubo medio PEXa_{Espuma de poliuretano}

Lámina de polietileno Capa PELBD s1 d s D D d s

Tubo medio PEXa

Tubo envolvente PEAD

CALPEX Calefacción 6 bares, UNO

(6)

Surtido CALPEX UNO/DUO

Sanitario 10 bares

CALPEX Sanitario 10 bares, UNO

Modelo Diámetro nominal Tubo interior PEX Capa exterior Radio de flexión Volumen Peso Longitud suministrada* DN Pulgadas d x s D x s1 mínimo Tubo interior Anillo Jumbo Anillo Maxi

“ mm mm m l/m kg/m m m 22/ 76 16 5_⁄₈ _{22 x 3,0} _{78 x 2,0} _0,45 _0,201 _0,96 ₇₀₀ _1.000 28/ 76 20 ¾ 28 x 4,0 78 x 2,0 0,50 0,314 1,06 700 1.000 32/ 76 25 1 32 x 4,4 78 x 2,0 0,50 0,423 1,12 700 1.000 40/ 91 32 1¼ 40 x 5,5 93 x 2,2 0,55 0,660 1,56 450 715 50/111 40 1½ 50 x 6,9 113 x 2,4 0,60 1,029 2,25 300 450 63/126 50 2 63 x 8,7 128 x 2,7 1,00 1,633 3,06 192 291 32/111 HBK 25 1 32 x 4,4 113 x 2,4 0,60 0,423 1,83 300 450 40/126 HBK 32 1¼ 40 x 5,5 128 x 2,7 1,00 0,660 2,49 192 291 50/126 HBK 40 1½ 50 x 6,9 128 x 2,7 1,00 1,029 2,76 192 291

CALPEX Sanitario 10 bares, DUO

Modelo Diámetro nominal Tubo interior PEX Capa exterior Radio de flexión Volumen Peso Longitud suministrada* DN Pulgadas d x s D x s1 mínimo Tubo interior Anillo Jumbo Anillo Maxi

“ mm mm m l/m kg/m m m

28 + 22/91 20 + 16 ¾ + 5_⁄₈ _{28 x 4,0 + 22 x 3,0} _{93 x 2,2} _0,55 _{0,314 + 0,201} _1,47 ₄₅₀ ₇₁₅

32 + 22/111 25 + 16 1 + 5_⁄₈ _{32 x 4,4 + 22 x 3,0} _{113 x 2,4} _0,60 _{0,423 + 0,201} _1,95 ₃₀₀ ₄₅₀

40 + 28/126 32 + 20 1¼ + ¾ 40 x 5,5 + 28 x 4,0 128 x 2,7 1,00 0,660 + 0,314 2,60 192 291

50 + 32/126 40 + 25 1½ + 1 50 x 6,9 + 32 x 4,4 128 x 2,7 1,00 1,029 + 0,423 2,96 192 291 * Entregas con longitudes parciales disponibles

UNO DUO Tubo medio PEXa

Espuma de poliuretano Lámina de polietileno Capa PELBD s1 d s D 18 ∞

Canal de cinta calentadora (HBK)

(7)

Surtido CALPEX QUADRIGA

Calefacción 6 bares, Sanitario 10 bares

Modelo H25 + 25/S28 + 22/142 H32 + 32/S28 + 22/142 H32 + 32/S32 + 22/142 H40 + 40/S40 + 28/162 Diámetro nominal DN 20 20 20 16 25 25 20 16 25 25 25 16 32 32 32 20 Pulgadas “ ¾ ¾ ¾ 5_⁄₈ 1 1 ¾ 5_⁄₈ 1 1 1 5_⁄₈ 1¼ 1¼ 1¼ ¾ Tubo interior d x s mm 25 x 2,3 25 x 2,3 28 x 4,0 22 x 3,0 32 x 2,9 32 x 2,9 28 x 4,0 22 x 3,0 32 x 2,9 32 x 2,9 32 x 4,4 22 x 3,0 40 x 3,7 40 x 3,7 40 x 5,5 28 x 4,0 Capa exterior D x s1 mm 143 x 3,0 143 x 3,0 143 x 3,0 163 x 3,2 Radio de flexión mínimo m 0,7 0,7 0,7 1,1 Volumen Tubo interior l/m 0,327 0,327 0,314 0,201 0,539 0,539 0,314 0,201 0,539 0,539 0,423 0,201 0,835 0,835 0,660 0,314 Peso kg/m 3,25 3,39 3,41 4,15 Anillo Jumbo m 110 110 110 65 Anillo Maxi m 180 180 180 105 Longitud máxima*

* Entregas con longitudes parciales disponibles

- Dimensiones de los anillos: Anillo Jumbo Diámetro exterior 2.800 mm x 800 mm (ancho)

Anillo Maxi Diámetro exterior 2.800 mm x 1.200 mm (ancho)

Tubo medio PEXa Espuma de poliuretano Lámina de polietileno Capa PELBD s1 d s D

(8)

Diagrama de pérdida de presión

Calefacción 6 bares

Temperatura del agua 80 °C

Rugosidad de la superficie ε = 0,007 mm (PEXa)

(1 mmWS = 9,81 Pa)

Perdida de presión ∆p [Pa/m]

25/20,4 mm 32/26,2 mm 40/32,6 mm 50/40,8 mm 75/61,4 mm 63/51,4 mm 3,0 m/s 2,0 m/s 1,5 m/s 1,0 m/s 0,75 m/s 0,5 m/s 0,4 m/s 0,3 m/s Velocidad del agua Q [kW] 1.000 500 300 200 100 50 30 20 10 20 30 50 100 200 300 500 40.000 30.000 20.000 10.000 5.000 3.000 2.000 1000 500 300 20 30 40 50 80 ₁₀₀ ₂₀₀ ₃₀₀ ₄₀₀ ₅₀₀ ₈₀₀ 1.000 2.000 120 140 160 180 _1.200 _1.400 _1.600 _1.800 20 °C ∆T 30 °C 70.000 100.000 200.000 1.000 2.000 3.000 150 75 40 15 75 150 2.000 3.000 5.000 90/73,6 mm 110/90,0 mm 125/102,2 mm 160/130,8 mm 4,0 m/s 60.000 4.000 Q·860 ˙m ≈ ∆T m˙ = Caudal en kg/h Q = Potencia necesaria en kW ∆T = Diferencia de temperatura VL/RL en °C Caudal m˙ [kg/h] 140/114,6 mm

(9)

Diagrama de pérdida de presión

Sanitario 10 bares

Temperatura del agua 60 °C

Rugosidad de la superficie ε = 0,007 mm (PEXa)

(1 mmWS = 9,81 Pa) ˙m ≈ _∆T Q·860

m˙ = Caudal en kg/h

Q = Potencia necesaria en kW

∆T = Diferencia de temperatura

VL/RL en °C

Perdida de presión ∆p [Pa/m]

22/16,0 mm (DN 16, 5_∕ 8“) 28/20,0 mm (DN 20, ¾“) 32/23,2 mm (DN 25, 1“) 40/29,0 mm (DN 32, 1¼“) 50/36,2 mm (DN 40, 1½“) 63/45,6 mm (DN 50, 2“) 3,0 m/s 2,0 m/s 1,5 m/s 1,0 m/s 0,75 m/s 0,5 m/s 0,4 m/s 0,3 m/s Velocidad del agua Q [kW] 1.000 500 300 200 100 50 30 20 10 20 30 50 100 200 300 500 40.000 30.000 20.000 10.000 5.000 3.000 2.000 1.000 500 300 20 30 40 50 80 100 200 300 400 500 800 1.000 2.000 120 140 160 180 1.200 1.400 1.600 1.800 20°C ∆T 30°C 4.000 Caudal m˙ [kg/h]

(10)

Pérdida de calor

Calefacción 6 bares

CALPEX UNO

Pérdidas de calor q [W/m] para un tubo UNO

CALPEX UNO Valor U Temperatura media de servicio TB [°C]

[W/mK] 40° 50° 60° 70° 80° 25/ 76 0,1142 3,43 4,57 5,71 6,85 7,99 32/ 76 0,1442 4,33 5,77 7,21 8,65 10,09 40/ 91 0,1510 4,53 6,04 7,55 9,06 10,57 50/111 0,1551 4,65 6,20 7,76 9,31 10,86 63/126 0,1767 5,30 7,07 8,84 10,60 12,37 75/142 0,1908 5,72 7,63 9,54 11,45 13,36 90/162 0,2057 6,17 8,23 10,29 12,34 14,40 110/162 0,2957 8,87 11,83 14,79 17,74 20,70 110/182 PLUS 0,2355 7,07 9,42 11,78 14,13 16,49 125/182 0,3026 9,08 12,10 15,13 18,16 21,18 140/202 0,3084 9,25 12,34 15,42 18,50 21,59 160/250* 0,3028 9,08 12,11 15,14 18,17 21,20

Pérdidas de calor q [W/m] para un tubo DUO

CALPEX DUO Valor U Temperatura media de servicio TB [°C]

[W/mK] 40° 50° 60° 70° 80° 25 + 25/ 91 0,1786 5,36 7,14 8,93 10,72 12,50 32 + 32/111 0,1829 5,49 7,32 9,15 10,97 12,80 40 + 40/126 0,2108 6,32 8,43 10,54 12,65 14,76 50 + 50/162 0,1954 5,86 7,82 9,77 11,72 13,68 63 + 63/182 0,2381 7,14 9,52 11,91 14,29 16,67

CALPEX DUO (alimentación y retorno en un tubo)

Tipo de instalación CPX UNO: Tipo de instalación CPX DUO: Distancia entre tubos: Altura de cubierta: Temperatura del suelo: Conductibilidad del suelo:

Conductibilidad de la espuma de poliuretano: *Conductibilidad de la espuma de poliuretano: Conductibilidad del tubo PEX:

Conductibilidad de la capa de polietileno:

2 tubos tendidos bajo tierra 1 tubo tendido bajo tierra a = 0,10 m H = 0,80 m TE = 10 °C lE = 1,0 W/mK lPU = 0,0216 W/mK lPU = 0,0260 W/mK lPEXa = 0,38 W/mK lPE = 0,33 W/mK

Pérdida de calor durante el funcionamiento: q = U (TB -TE) [W/m]

U = Coeficiente de transmisión térmica [W/mK]

TB = Temperatura media de servicio [°C]

TB = Temperatura media del suelo [°C]

VL = Alimentación RL = Retorno a = 0,1 m H = 0,8 m T_E lE TE lE RL VL H = 0,8 m Nota:

(11)

Pérdida de calor

Sanitario 10 bares

CALPEX UNO

Pérdidas de calor q [W/m] para un tubo UNO

CALPEX UNO Valor U Temperatura media de servicio TB [°C]

[W/mK] 40° 50° 60° 70° 80° 22/ 76 0,1131 3,39 4,52 5,66 6,79 7,92 28/ 76 0,1387 4,16 5,55 6,94 8,32 9,71 32/ 76 0,1588 4,76 6,35 7,94 9,53 11,12 40/ 91 0,1666 5,00 6,66 8,33 10,00 11,66 50/111 0,1713 5,14 6,85 8,57 10,28 11,99 63/126 0,1957 5,87 7,83 9,79 11,74 13,70 32/111 HBK 0,1127 3,38 4,51 5,64 6,76 7,89 40/126 HBK 0,1220 3,66 4,88 6,10 7,32 8,54 50/126 HBK 0,1497 4,49 5,99 7,49 8,98 10,48 CALPEX DUO

Pérdidas de calor q [W/m] para un tubo DUO

CALPEX DUO Valor U Temperatura media de servicio TB [°C]

[W/mK] 40° 50° 60° 70° 80°

28 + 22/91 0,1956 5,87 7,82 9,78 11,74 13,69 32 + 22/111 0,1677 5,03 6,71 8,39 10,06 11,74 40 + 28/126 0,1878 5,63 7,51 9,39 11,27 13,15 50 + 32/126 0,2476 7,43 9,90 12,38 14,86 17,33

Tipo de instalación CPX UNO: Tipo de instalación CPX DUO: Altura de cubierta:

Temperatura del suelo: Conductibilidad del suelo:

Conductibilidad de la espuma de poliuretano: Conductibilidad del tubo de polietileno reticulado: Conductibilidad de la capa de polietileno:

1 tubo tendido bajo tierra 1 tubo tendido bajo tierra H = 0,80 m TE = 10 °C lE = 1,0 W/mK lPU = 0,0234 W/mK lPEXa = 0,38 W/mK lPE = 0,33 W/mK

VL = Alimentación RL = Retorno H = 0,8 m T_E lE TE lE RL VL H = 0,8 m

(12)

Pérdida de calor

Calefacción 6 bares, Sanitario 10 bares, QUADRIGA

CALPEX QUADRIGA

Pérdidas de calor q [W/m] para un tubo QUADRIGA

CALPEX QUADRIGA Valor U Temperatura media de servicio TB [°C]

[W/mK] 50° 55° 60° 65°

H 25 + 25/S 28 + 22/142 0,159 6,34 7,13 7,93 8,72 H 32 + 32/S 28 + 22/142 0,184 7,34 8,26 9,18 10,10 H 32 + 32/S 32 + 22/142 0,199 7,97 8,96 9,96 10,96 H 40 + 40/S 40 + 28/162 0,235 9,40 10,58 11,75 12,93

Tipo de instalación QUADRIGA: Altura de cubierta:

Temperatura del suelo: Conductibilidad del suelo:

Conductibilidad de la espuma de poliuretano: Conductibilidad del tubo PEXa:

Conductibilidad de la capa de polietileno:

1 tubo tendido bajo tierra H = 0,80 m TE = 10 °C lE = 1,0 W/mK lPU = 0,0234 W/mK lPEX = 0,38 W/mK lPE = 0,33 W/mK

CALPEX QUADRIGA - Pérdida de calor durante el funcionamiento

Ejemplo de cálculo de la temperatura media de servicio TB [°C] Alimentación calefacción: 70 °C Retorno calefacción: 40 °C Alimentación sanitario: 60 °C Retorno sanitario: 50 °C 70° + 40° + 60° + 50° TB = = 55 °C 4 H = 0,8 m T_E lE

(13)

Cinta calentadora, sanitario 10 bares

Planificación y sistema de conexiones

1. Requisitos para cinta calentadora 1.1 Potencia mínima

Modelo CALPEX UNO

32/111 40/126 50/126 40 °C 5,8 W/m 6,3 W/m 7,3 W/m 50 °C 7,8 W/m 8,3 W/m 10,3 W/m 60 °C 9,6 W/m 10,4 W/m 12,8 W/m

En base a una temperatura de mantenimiento de:

1.2 Cinta calentadora recomendada

Agua caliente: Protección contra heladas:

HWAT-R de Tyco Thermal Controls N.V. FS-B-2X de Tyco Thermal Controls N.V.

Cumple los requisitos con Ø 50/126, 60 °C Requiere termostato con sensor de temperatura UTR15 Reducción de potencia con regulador de temperatura HWAT-ECO

Tipo de cinta calentadora HWAT-R FS-B-2X Fusible 13 A 16 A 20 A 10 A 16 A Longitud Lmáx 60 m 80 m 100 m 65 m 105 m

Longitud máx. de circuito de calefacción en función de temperatura de conexión de 12 °C (HWAT) o 0 °C (FS-B-2X)

Protección mediante fusibles automáticos con característica C Longitudes mayores bajo demanda

Montaje: véase hoja CPX 1.540

2. Unión por manguitos

3. Derivación en T

En el caso de derivación en T, comprobar que la suma de dos conductos conectados no supere Lmáx. Conmutadores en T no disponibles.

*Lmáx = Longitud máx. permitida para cinta calentadora

El montaje de la cinta calentadora o accesorios debe llevarlo a cabo un electricista.

L ≤ Lmáx* Conexión de paso

Alimentación Conexión de paso

L ≤ Lmáx*

Separación de cinta calentadora

Alimentación

Material + Montaje: véase hoja CPX 1.540

Alimentación Extremo Alimentación Extremo Conexión de paso L ≤ Lmáx* Alimentación Extremo Conexión de paso L ≤ Lmáx*

(14)

Carcasa L CALPEX

Dimensiones: Ø 76 - 126 mm

Carcasa L CALPEX, UNO/DUO

Capa exterior Ø d2 Ø d1 76 91 111 126 76 x 91 x 111 x 126 x Montaje de la semicarcasa 1 Semicarcasas ABS

2 Racor de polietileno reticulado; véase hoja 1.390 3 Grapas de cierre (14 unidades)

4 Material aislante; véase CPX 1.365

5 Superficies adhesivas

6 Anillo reductor o anillo obturador

d1 1 4 3 5 2 6 d2 376 376

Las carcasas CALPEX no son apropiadas para

el uso con CALPEX QUADRIGA (para cámara de distribución, véase CPX 1.350).

Atención: las carcasas CALPEX deben instalarse de forma que queden protegidas del sol.

Datos en mm

CALPEX

(15)

Carcasa Big L CALPEX

Dimensiones: Ø 142 - 182 mm

Montaje de la semicarcasa

1 Semicarcasas ABS

d1 1 4 3 5 2 6 d2 508 508 Datos en mm CALPEX CALPEX

Carcasa Big L CALPEX, UNO/DUO

Capa exterior Ø d2

Ø d1 142 162 182

142 x

162 x

182 x

Las carcasas Big de CALPEX pueden reducirse de Ø 182 mm a Ø 76 mm. Las carcasas CALPEX no son apropiadas para

el uso con CALPEX QUADRIGA (para cámara de distribución, véase CPX 1.350).

(16)

Manguito de unión (manguito retráctil PEAD)

1 Racor de polietileno reticulado; véase hoja 1.390

2 Material aislante, poliuretano o polietileno; véase hoja 1.365 3 Tubo con manguito retráctil

4 Manguera retráctil Ø d2 76 91 111 126 142 162 182 202 250 76 x x 91 x x 111 x x Ø d1 126 x x 142 x x 162 x x 182 x x 202 x x 250 x Ø d2 90 110 125 140 160 180 200 225 250 280 315 76 x x x 91 x x x x 111 x x x x Ø d1 126 x x x x 142 x x x x 162 x x x x x x 182 x x x x x x 202 x x x 250 x x x CALPEX-CALPEX CALPEX-KMR 1 2 3 4

Manguito de unión CALPEX

Manguito reductor CALPEX

Tubo envolvente de plástico CALPEX (KMR) ₁ ₂

d1 d1 d1 d2 d2 d2 1. Soldar 2. Montar

Dimensiones: Ø 76 - 250 mm

Instrucciones de montaje: CALPEX CALPEX CALPEX CALPEX CALPEX KMR

(17)

Carcasa I CALPEX

Dimensiones: Ø 76 - 126 mm

1 4 3 2 5 6

578

Carcasa I CALPEX, UNO/DUO

Capa exterior Ø d2 Ø d1 76 91 111 126 76 x 91 x x 111 x x x 126 x x x x Montaje de la semicarcasa 1 Semicarcasas ABS

Datos en mm

CALPEX CALPEX

d1 _d2

(18)

Carcasa Big I CALPEX

Dimensiones: Ø 142 - 182 mm

1 4 3 2 5 6 752 Montaje de la semicarcasa 1 Semicarcasas ABS

Datos en mm

CALPEX CALPEX

Carcasa Big I CALPEX, UNO/DUO/QUADRIGA

Capa exterior Ø d2

Ø d1 142 162 182

142 x

162 x x

182 x x x

Las carcasas Big de CALPEX pueden reducirse de Ø 182 mm a Ø 76 mm.

d1 d2

(19)

Carcasa T CALPEX

Dimensiones: Ø 76 - 126 mm

Carcasa T CALPEX, UNO/DUO

Capa exterior Derivación, Ø d2

Ø d1 - Ø d3 76 91 111 126 76 - 76 x x x x 91 - 91 x x x x 91 - 76 x x x x 111 - 111 x x x x 111 - 91 x x x x 111 - 76 x x x x 126 - 126 x x x x 126 - 111 x x x x 126 - 91 x x x x 126 - 76 x x x x Montaje de la semicarcasa 1 Semicarcasas ABS

2 Pieza en T de polietileno reticulado; véase CPX 1.395 3 Grapas de cierre (16 unidades)

4 Material aislante; véase CPX 1.365 5 Cola rápida

d2 1 2 5 4 3 6 578 373 CALPEX CALPEX CALPEX

Las carcasas CALPEX no son apropiadas para el uso con

CALPEXQUADRIGA (para cámara de distribución, véase CPX 1.350).

Datos en mm

(20)

Carcasa Big T CALPEX

Dimensiones: Ø 76 - 182 mm

Carcasa Big T CALPEX, UNO/DUO

Capa exterior Derivación, Ø d2

Ø d1 - Ø d3 76 91 111 126 142 162 182 142 - 142 x x x x x x x 142 - 126 x x x x x x x 142 - 111 x x x x x x x 142 - 91 x x x x x x x 142 - 76 x x x x x x x 162 - 162 x x x x x x x 162 - 142 x x x x x x x 162 - 126 x x x x x x x 162 - 111 x x x x x x x 162 - 91 x x x x x x x 162 - 76 x x x x x x x 182 - 182 x x x x x x x 182 - 162 x x x x x x x 182 - 142 x x x x x x x 182 - 126 x x x x x x x 182 - 111 x x x x x x x 182 - 91 x x x x x x x 182 - 76 x x x x x x x Montaje de la semicarcasa 1 Semicarcasas ABS

2 Pieza en T de polietileno reticulado; véase CPX 1.395

3 Grapas de cierre (27 unidades)

4 Material aislante; véase CPX 1.365 5 Cola rápida

752 d2 508 1 6 3 4 5

Las carcasas CALPEX no son apropiadas para el uso con CALPEX QUADRIGA (para cámara de distribución, véase CPX 1.350).

Atención: las carcasas CALPEX deben instalarse de forma que

Datos en mm CALPEX CALPEX CALPEX 2 d1 _d3 ₂₆₅

(21)

Material aislante

Espuma de polietileno (CPX 25/76 - 110/182)

Espuma de poliuretano (CPX 25/76 - 160/250)

Material aislante para manguitos retráctiles Tubo de espuma de polietileno (CPX 25/76 - 110/182)

Aislamiento de tubos moldeados a presión sin costuras, fabricado con polietileno de alveolos cerrados y de alta

calidad, perfecto para el aislamiento de manguitos retráctiles CALPEX, pero no para las carcasas CALPEX. Capas de aislamiento disponibles en diversos grosores para conductos con los diámetros más comunes.

Se suministra el material de aislamiento (grosor y longitud) para los modelos de manguitos correspondientes. Las mangueras deben adaptarse exactamente a los manguitos en la obra.

Material aislante para manguitos retráctiles y carcasas CALPEX Espuma de poliuretano (CPX 25/76 - 160/250)

Espuma de poliuretano sin CFC, producida con ciclopentano, en botes de plástico

Se suministra la cantidad de espuma de poliuretano (sin CFC) en el tamaño apropiado para los diversos manguitos o piezas en T. Los componentes se suministran por separado en dos botes,

y deben mezclarse una vez que se necesite. Tenga en cuenta las instrucciones de seguridad

incluidas en las instrucciones de montaje suministradas.

Indicaciones de seguridad

Para aplicar espuma debe

utilizarse protección para ojos y manos.

Guantes de plástico

Protección para los ojos

(22)

Herramientas básicas de alquiler para manguitos para soldar eléctricos

compuestas por sellador y soportes de tubos

Artículo

Set de herramientas sin cortatubos Set adicional de pinzas de sujeción de tubos Cortatubos 50-125 mm

Cortatubos 110-160 mm

Calefacción, 6 bares

Material: polietileno reticulado

Tubo PEX Tubo PEX

mm mm 50 x 4,6 50 x 4,6* 63 x 5,8 63 x 5,8* 75 x 6,8 75 x 6,8 90 x 8,2 90 x 8,2 110 x 10,0 110 x 10,0 125 x 11,4 125 x 11,4 160 x 14,6 160 x 14,6 Racor

Manguitos de soldar eléctricos

Dimensiones Ø 75 - 160 mm

Disponible bajo demanda Acoplamiento 90º

Disponible bajo demanda Manguito provisional con brida

mm mm

75 x 6,8 75 x 6,8 90 x 8,2 90 x 8,2 110 x 10,0 110 x 10,0 125 x 11,4 125 x 11,4

*Disponible bajo demanda

Tubo PEX mm 75 x 6,8 90 x 8,2 110 x 10,0 125 x 11,4

Disponible bajo demanda Reductor

mm mm 90 75 110 75 110 90 125 75 125 90 125 110 160 75 160 90 160 110 160 125

Disponible bajo demanda Pieza en T igual

Tubo PEX mm 75 x 6,8 90 x 8,2 110 x 10,0 125 x 11,4

(23)

Casquillo

estándar, retráctil

Casquillo retráctil, UNO Casquillo retráctil, UNO (PEBD)

Casquillo retráctil, DUO Casquillo retráctil, DUO (PEBD)

CALPEX UNO Modelo 22/76 25/76 28/76 32/76 32/111 HBK 40/91 40/126 HBK 50/111 50/126 HBK 63/126 75/142 90/162 110/162 110/182 PLUS 125/182 140/202 160/250 CALPEX DUO Modelo 25 + 25/ 91 28 + 22/ 91 32 + 22/111 32 + 32/111 40 + 28/126 40 + 40/126 50 + 32/126 50 + 50/162 PLUS 63 + 63/182 PLUS QUADRIGA Modelo 25 + 25/28 + 22/142 32 + 32/28 + 22/142 32 + 32/32 + 22/142 40 + 40/40 + 28/162

Se introducen casquillos PEBD; apropiados para espacios secos

A A

Vista A Vista A

(24)

Anillo obturador

para aberturas en muro

CALPEX UNO, DUO, QUADRIGA

Diámetro de capa exterior Anillo obturador para muros de neopreno

Ø Di interior Ø Da exterior mm mm mm 76 74 118 91 88 133 111 107 153 126 122 168 142 137 183 162 155 203 182 175 223 202 195 230 250 243 290

Entrada del edificio (véase hoja CPX 1.415)

Datos en mm

Ø Da Ø Di

(25)

Entrada del edificio

Aberturas en muro

Pasamuros

Aberturas en muro Capa exterior L mín H mín

Ø D mm mm mm 78 450 250 93 500 250 113 500 300 128 550 300 143 600 350 163 650 350 183 670 380 202 720 400 250 810 450

Piezas de unión de polietileno reticulado

véase hoja 1.370 u hoja 1.390

Casquillo: véase hoja 1.405

Sellado de la pared: véase hoja 1.410 Conducto CALPEX: véase hoja 1.115, 1.120 D aprox. 80 mm 80 mm 80 D 100 D 80 L H Datos en mm CALPEX

Perforaciones de corona Capa exterior A D1

Ø D mm mm mm 78 210 180 93 230 180 113 250 220 128 270 230 143 290 230 163 310 280 183 330 280 202 400 350 250 420 380 mín. 30 A D1 Datos en mm

(26)

Sellado de la pared

Perforaciones de corona/tubo de revestimiento de cemento

Estándar Con anillo centrador adicional

Perforaciones de corona

Para poder efectuar el montaje es requisito indispensable que los

orificios se hayan taladrado correctamente. Al ser posible que el

cemento presente grietas, o que se produzcan durante las perfo-raciones, se recomienda estanqueizar todo el largo de la pared de perforación con un producto estanqueizante apropiado (por ejemplo, AQUAGARD).

Únicamente de esta manera puede garantizarse la estanqueidad.

1 Conducto de calefacción a distancia CALPEX 2 Obturador, sellado único

1 x 40 mm, dureza Shore D 35

3 Obturador, sellado doble*

2 x 40 mm, dureza Shore D 35

4 Tubo de revestimiento de fibrocemento o perforación con revesti

-miento

* Apropiado para presión del agua hasta 0,5 bares

Tubo exterior Tubo de revestimiento, perforación Obturador Orificio

Ø R Ø D Ø interior Ø mm mm mm mm 76 150 78 - 85 150 91 150 86 - 94 150 111 200 105 - 115 200 126 200 125 - 135 200 142 200 137 - 145 200 162 250 157 - 165 250 182 250 180 - 190 250 202 300 198 - 207 300 250 350 250 - 259 350

Entrada del edificio (véase hoja CPX 1.425)

Exterior Subsuelo (interior) 3 4 1 R D Exterior Subsuelo (interior) 2 3 4 1 R D

(27)

Entrada del edificio

Perforaciones de corona/tubos de revestimiento de cemento

Pasamuros

Perforaciones de corona Capa exterior A D1

Ø D mm mm mm 78 180 150 93 180 150 113 230 200 128 230 200 143 230 200 163 280 250 183 280 250 202 330 300 250 380 350 mín. 30 A D1 Datos en mm Piezas de unión de polietileno

reticulado véase hoja CPX 1.370 o CPX 1.390 Casquillo: véase hoja CPX 1.405 Conducto CALPEX: (véanse hojas CPX 1.225, 1.540) Obturador: véase hoja CPX 1.420 D CALPEX 80 mm

(28)

Cinta de señalización

Cinta de señalización CALPEX

Cinta de señalización para tendido subterráneo

Longitud del rollo 250 m

Estructura de zanja CALPEX

1 Cinta de señalización

2 Material excavado

3 Arena lavada

Profundidad de tendido: véase hoja CPX 1.505 1 2 3 60 ₃₀ 10 D 10 T

(29)

Trazado

Conexión CALPEX – Tubo envolvente de plástico

CALPEX CALPEX CALPEX A C B Tubo en volv ente de plástico

Conexión en bucles Conexión CALPEX – CALPEX

A B C D E A B C D CALPEX CALPEX

(30)

Dimensiones de la zanja

Perfil de la zanja, 2 conductos CALPEX

UNO DUO, QUADRIGA

Tubo envolvente Ancho Profundidad Radio de flexión

Ø D B T mínimo mm cm cm m 78 45 80 0,7 93 50 80 0,8 113 55 85 0,9 128 55 85 1,0 143 60 85 1,1 163 65 90 1,2 183 70 95 1,4 202 75 95 1,4 250 80 100

-Tubo envolvente Ancho Profundidad Radio de flexión

Ø D B T mínimo mm cm cm m 93 30 80 0,8 113 30 85 0,9 128 35 85 1,0 143 35 85 1,1 163 35 90 1,2 183 38 95 1,4

Perfil de la zanja, 4 conductos CALPEX

1 Cinta de señalización; véase hoja CPX 1.430

2 Material excavado

3 Arena lavada, tamaño de granos 8 mm máx.

Carga total de SLW 30≙ 300 kN conforme DIN 1072. En caso de una

carga de tráfico mayor (p. ej., SLW 60), se requiere una superestructura que distribuya la carga conforme RStO75.

Sin carga de tráfico se puede reducir la profundidad de la zanja T en

20 cm.

Profundidad de tendido:

Profundidad máx. de tendido: 2,6 m

Para instalaciones a mayor profundidad, necesitará nuestra

aprobación. 1 2 3 10 10 30 60 D T 10 D 10 D 10 B 10 10 30 60 D T D 10 10 B 1 2 3 10 D 10 D 10 D 10 D 10 B(4 x D + 5 x 10) 10 10 30 D 60 T 1 2 3 10 D 10 D 10 10 5 10 30 D D 60 T B 1 2 3 Datos en cm Datos en cm

(31)

Entrada (fija/flexible)

tubo envolvente de plástico CALPEX

Normas de tendido para transición de CALPEX al tubo envolvente de plástico (KMR)

1. Salida con pieza en T 2. Transición con punto de referencia

La expansión transversal ∆l no debe exceder la expansión que pueden soportar la salida L1 y el conducto CALPEX.

La expansión Δl de KMR a causa de un aumento de la temperatura, no

debe estar compensada por los conductos CALPEX. Debe montarse un punto de referencia.

3. Transición con codo Z 4. Transición con codo de expansión

Diseño estático del codo Z en función de la variable de expansión ∆l. ∆l = Expansión

FP = Punto de referencia KMR

DK = Almohadilla de expansión

Si la longitud del tubo L o ∆l es superior a la longitud permitida para

L1, debe

aplicarse un punto de referencia.

- Diseño de los elementos de expansión - Disposición de las almohadillas de expansión

conforme capítulo PREMANT

CALPEX CALPEX CALPEX CALPEX Manguito Manguito KMR KMR KMR DK ≤ 2,0 L1 ≤ 2,0 Rmín Rmín 2,0 m Carcasa T CPX ∆I L1 ≤ 2,5 L1 ≤ 2,5 KMR _KMR DK CALPEX CALPEX FP FP Manguito Manguito ∆I Datos en m Datos en m DK ∆I L ∆I ∆I

(32)

Conexión doméstica, atornilladura,

introducción de cámara, fuerzas de punto de referencia

Conexión con rosca exterior Calefacción, 6 bares

Tubo PEX A mm mm 25 x 2,3 210 32 x 2,9 220 40 x 3,7 220 50 x 4,6 220 63 x 5,8 230 75 x 6,8 235 90 x 8,2 260 110 x 10,0 270 Sanitario, 10 bares 22 x 3,0 210 28 x 4,0 210 32 x 4,4 220 40 x 5,5 220 50 x 6,9 220 63 x 8,7 230

Conexión con extremo de soldadura Calefacción, 6 bares

Tubo PEX B mm mm 25 x 2,3 340 32 x 2,9 340 40 x 3,7 340 50 x 4,6 360 63 x 5,8 340 75 x 6,8 340 90 x 8,2 410 110 x 10,0 450

* Las masas pueden reducirse un máximo de 60 mm si el casquillo está empotrado.

Fuerzas de punto de referencia generadas

Calefacción CALPEX, 6 bares Sanitario CALPEX, 10 bares

Fuerzas de punto de referencia máx. generadas por tubo a:

TB = 90 °C, pB = 6 bares TB = 60 °C, pB = 6 bares Modelo Fmáx [N] Modelo Fmáx [N] 25/ 76 925 25/ 76 755 32/ 76 1.495 32/ 76 1.225 40/ 91 2.365 40/ 91 1.940 50/111 3.685 50/111 3.015 63/126 5.785 63/126 4.740 75/142 8.205 75/142 6.720 90/162 11.860 90/162 9.720 110/182 17.675 110/182 14.480

Fuerzas de punto de

referen-cia máx. generadas por tubo a:

TB = 60 °C, pB = 10 bares Modelo DN Fmáx [N] 22/ 76 16 820 28/ 76 20 1.350 32/ 76 25 1.730 40/ 91 32 2.700 50/111 40 4.230 63/126 50 6.715 Punto de referencia Pieza de unión de polietileno reticulado

con rosca exterior:

véase hoja 1.370 Casquillo: véase hoja 1.405 Anillo obturador véase hoja 1.410 Conducto CALPEX véanse hojas 1.115 y 1.120 *A *80 aprox. 80 máx. 100 Soldar Montar

Pieza de unión de po-lietileno reticulado con estremo de soldadura: véase hoja 1.370 Punto de referencia Casquillo: véase hoja 1.405 aprox. 80 *80 *B 1 2 Datos en mm Datos en mm

(33)

Conexión doméstica, unión por ajuste a presión,

introducción de cámara, fuerzas de punto de referencia

Conexión con rosca exterior Calefacción, 6 bares

Tubo PEX A mm mm 25 x 2,3 260 32 x 2,9 260 40 x 3,7 270 50 x 4,6 270 63 x 5,8 320 75 x 6,8 320 90 x 8,2 330 110 x 10,0 340 125 x 11,4 340 160 x 14,6 340 Sanitario, 10 bares 22 x 3,0 260 28 x 4,0 260 32 x 4,4 260 40 x 5,5 270 50 x 6,9 270 63 x 8,7 320

Conexión con extremo de soldadura

Calefacción, 6 bares Tubo PEX B mm mm 25 x 2,3 250 32 x 2,9 250 40 x 3,7 260 50 x 4,6 270 63 x 5,8 310 75 x 6,8 310 90 x 8,2 310 110 x 10,0 310 125 x 11,4 310 140 x 12,7 340 160 x 14,6 340

* Las masas pueden reducirse un máximo de 60 mm si el casquillo está empotrado.

Fuerzas de punto de referencia generadas

Calefacción CALPEX, 6 bares Sanitario CALPEX, 10 bares

Fuerzas de punto de referencia máx. generadas por tubo a:

TB = 90 °C, pB = 6 bares TB = 60 °C, pB = 6 bares Modelo Fmáx [N] Modelo Fmáx [N] 25/ 76 925 25/ 76 755 32/ 76 1.495 32/ 76 1.225 40/ 91 2.365 40/ 91 1.940 50/111 3.685 50/111 3.015 63/126 5.785 63/126 4.740 75/142 8.205 75/142 6.720 90/162 11.860 90/162 9.720 110/182 17.675 110/182 14.480 125/182 22.878 125/182 18.745 140/202 28.747 140/202 23.553 160/250 37.510 160/250 30.730

Fuerzas de punto de

referen-cia máx. generadas por tubo a:

TB = 60 °C, pB = 10 bares Modelo DN Fmáx [N] 22/ 76 16 820 28/ 76 20 1.350 32/ 76 25 1.730 40/ 91 32 2.700 50/111 40 4.230 63/126 50 6.715 Punto de referencia Pieza de unión de polietileno reticulado

con rosca exterior:

véase hoja 1.385 Casquillo:_{véase hoja 1.405} Anillo obturador_{véase hoja 1.410} Conducto CALPEX:_{véanse hojas}

1.115 y 1.120 aprox. 80 *80 *A máx. 100 Pieza de unión de polietileno reticulado con estremo de soldadura: véase hoja 1.370 Punto de referencia Casquillo: véase hoja 1.405 *B *80 aprox. 80 Soldar Montar 1 2 Datos en mm Datos en mm

(34)

Montaje conexión doméstica

1 Marcar en el tubo de revestimiento una

distancia de (x,y,z) +1 cm del extremo del tubo.

2 Cortar el tubo de revestimiento con una sierra.

3 Cortar el tubo de revestimiento a lo largo. Introducir la cuchilla

a una profundidad máx. de 5 mm.

Atención: ¡no dañar el tubo medio!

4 Retirar el tubo de revestimiento cortado.

5 Cortar/retirar aislante a lo largo (X, Y, Z)

Atención: ¡no dañar el tubo medio!

6 Montar anillo obturador.

7 Reducir cuidadosamente el extremo

del tubo conforme las instrucciones de

montaje Raychem DHEC.

8 Montar las piezas de empalme conforme las instrucciones de montaje

suministradas. Atornilladura DUO Conexión doméstica: ø 22 - 50: Y = 80 mm ø 22 - 50: Z = 180 mm Manguitos retráctiles: ø 22 - 50: Y = 60 mm ø 22 - 50: Z = 160 mm

Unión por ajuste a presión UNO

Conexión doméstica: ø 22 - 50: X = 140 mm ø 63 - 125: X = 180 mm Manguitos retráctiles: ø 22 - 50: X = 110 mm ø 63 - 110: X = 140 mm ø 125 - 160: X = 150 mm 10 UNO DUO y z x CALPEX CALPEX 9 Atornilladura UNO Conexión doméstica: ø 22 - 75: X = 90 mm ø 90 - 110: X = 140 mm Manguitos retráctiles: ø 22 - 75: X = 70 mm ø 90 - 110: X = 140 mm

Unión por ajuste a presión DUO

Conexión doméstica: ø 22 - 50: Y,Z = 140 mm ø 63 Y,Z = 160 mm Manguitos retráctiles: ø 22 - 50: Y,Z = 110 mm ø 63 Y,Z = 140 mm CALPEX

(35)

Herramientas de montaje

general y para atornilladura

Tronzar y aislar Contracción

Para los trabajos de reducción se recomienda llevar guantes

Martillo como herramienta auxiliar

Tronzar y aislar

Cortatubos para tubo de polietileno reticulado

Llave Máquina de cortar nudos para el orificio de llenado de espuma de los

manguitos

Productos de limpieza y paños

Cuchilla para retirar el aislamiento

Sierra para cortar el tubo de revestimiento y el aislamiento

La contracción de mangueras y manguitos se lleva a cabo con el

quemador de gas

24 mm

Atención: utilizar taladrador con tope para prevenir daños en el tubo medio.

(36)

Herramientas de montaje

para unión con manguitos corredizos

Herramienta manual para PEX Ø 22 - 40 mm (un maletín)

Herramienta abocardadora hasta Ø 32 mm (herramienta básica)

Herramienta de compresión hasta Ø 40 mm Herramienta abocardadora para Ø 40 mm (herramienta básica)

Cabezal de abocardado hasta Ø 32 mm Cabezal de abocardado desde Ø 40 mm Yugo de compresión Ø 22 - 40 mm

Herramienta hidráulica para PEX Ø 50 - 110 mm (dos maletines)

Herramienta electrohidráulica para PEX Ø 125 - 160 mm (dos maletines)

Herramienta hidráulica para compresión y abocardado Ø 50 - 110 mm incluyendo pedal hidráulico (herramienta básica)

Cabezal de abocar-dado Ø 50 - 110 mm Yugo de compresión Ø 50, 63 mm Reducción Ø 75/90 mm a yugo Ø 110 mm

Herramienta hidráulica para compresión y abocardado

Ø 125 - 160 mm incluyendo pedal hidráulico (herramienta básica)

1 maletín con herramienta básica incl. cabezales de abocardado y yugo

Maletín con herramienta básica (sin cabezales de abocardado ni yugo)

Maletín con cabezales de abocardado y yugo de compresión

Maletín con herramienta básica (sin cabezales de abocardado ni yugo)

(37)

Cinta calentadora, sanitario 10 bares

alimentación, sensor, unión

1. Entrada de la cinta calentadora

1. Desenrollar el tubo junto a la zanja de forma que quede recto (sin

codos). Recortar el revestimiento y retirar el canal. Introducir por un lado una varilla de fibra de vidrio (ø 6,5 mm) en el canal. Hasta 30 m se

puede introducir la cinta calentadora directamente.

2. Conectar la cinta calentadora o el cordón con la varilla (taladrar

orificio en la cinta), y tirar de la cinta calentadora.

3. Retirar aislante

4. Unión por manguitos

Conexión de paso L ≤ Lmáx*

Alimentación por un lado

Separación de la cinta calentadora L > Lmáx*

Alimentación por ambos lados (ambos lados ≤ Lmáx)

Proteger la cinta calentadora de la humedad

Dejar al descubierto y cortar 300 mm del canal de la cinta calentadora. Montar el extremo, aplicar el material aislante, estanqueizar con set de manguitos para conexión de paso.

El suministro y el montaje de la cinta calentadora y accesorios debe llevarlo a cabo un electricista. 2. Instalación del sensor de temperatura para protección antiheladas

El sensor de temperatura debe instalarse sobre el tubo medio, en frente de la cinta calentadora. Debe montarse en el punto más frío del tubo (fuera del edificio). Para ello, cortar y retirar una superficie de 10 x 7 cm del tubo de revestimiento, recortar 10 x 7 cm de espuma, fijar el sensor de temperatura con cinta adhesiva en el tubo interior, rellenar el orificio con el material aislante suministrado, aplicar cola de relleno S1113 por debajo y por encima del cable del sensor de temperatura (véase figura), y estanqueizar con set de sellado.

Varilla de fibra de vidrio

Cinta calentadora

CALPEX

Cable del sensor de temperatura

Manguera retráctil Cola de relleno S 1113, longitud

de 60 mm Manguera retráctil Sensor de temperatura

aprox. 10 cm aprox. 120 mm apr ox. 7 cm 250 mm 300 mm Cinta calentadora (HWAT-R; FS-B-2X)

Conexión de la cinta calentadora (S-06 para HWAT-R y FS-B-2X)

Cinta calentadora (HWAT-R; FS-B-2X)

Extremo

(E-03 para HWAT-R y FS-B-2X)

Recortar 120 mm del tubo de revestimiento para

cortar el canal de la cinta calentadora que ha quedado al descubierto.

CALPEX
