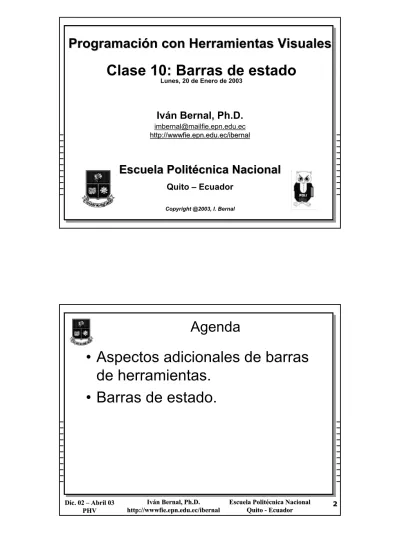

Aspectos adicionales de barras de herramientas. Barras de estado.

(1)

Iván Bernal, Ph.D.

[email protected]

http

http://://wwwfie.epn.edu.ecwwwfie.epn.edu.ec//ibernalibernal

Escuela Politécnica Nacional

Quito – Ecuador

Copyright @2003, I. Bernal

Clase 10: Barras de estado

Lunes, 20 de Enero de 2003

• Aspectos adicionales de barras

de herramientas.

• Barras de estado.

(2)

Iván Bernal, Iván Bernal, Ph.DPh.D.. http

http://://wwwfie.epn.edu.ecwwwfie.epn.edu.ec//ibernalibernal Dic. 02

Dic. 02 ––Abril 03Abril 03 PHV PHV

Escuela Politécnica Nacional Escuela Politécnica Nacional

Quito

Quito --EcuadorEcuador 33

Barras de Herramientas (1)

• Las barras de

herramientas son objetos

de la clase CToolBar, y

las barras de estado son

objetos de la clase

CStatusBar.

– Ambas clases se derivan de CControlBar, la que es derivada de CWnd.

• Las barras de

herramientas se

construyen en base al

“control común toolbar”.

• Tienen la característica de

“adosamiento” (docking) o

flotantes.

Barras de Herramientas (2)

• En Visual C++ 6.0, se introdujo un nuevo tipo de barra de

herramientas llamada una “rebar”.

– Las rebar están basadas en los controles que vienen con Microsoft Internet Explorer.

• Las imágenes de los botones de una barra de herramientas

se almacenan en

un solo

bitmap.

bitmap

– Cada imagen de un botón tiene un tamaño de 15 pixels x 16 pixels. – El bitmap se almacena en un archivo Toolbar.bmp, en el

subdirectorio de la aplicación \res.

• Cuando se presiona un botón se envía un mensaje de

comando, de igual forma que lo hacen los menús, y

aceleradores del teclado.

– La mayoría de las veces, un botón en una barra de herramientas tiene un par en un ítem de un menú.

• También se tiene asociados mensajes de comando para

actualizar el interfaz de usuario, para modificar la apariencia

de los botones.

(3)

Quito

• Abriendo como un archivo de texto el archivo con extensión

“.rc”, se puede observar la descripción de la estructura de

una barra de herramientas.

– Este archivo contiene la descripción de lo que se puede manipular con el editor de recursos.

(4)

Quito

Actividades Relacionadas

• Revisar el ejemplo del libro de Kruglinski.

• Revisar los comentarios asociados expuestos

en el libro.

Barras de Estado (1)

• No responde a acciones del usuario ni

genera mensajes de comando.

– Solo presenta texto considerado complementario a la

aplicación.

– Existen paneles que pueden presentar:

• Líneas de mensaje.

• Indicadores de estado.

– Para usar la barra de estado para algo particular, el

comportamiento por predefinición se debe cambiar:

• Mensajes asociados a menús y barras de

herramienta.

(5)

Quito

• Existe un arreglo de indicadores generado y

almacenado en MainFrm.cpp.

• Las barras de herramienta y de estado se

crean bajo el control de la ventana principal.

• Para cambiar los indicadores se usa la

función SetIndicators.

(6)

Quito

Quito --EcuadorEcuador 1111

Barras de Estado (4)

• Línea de mensaje:

– Presenta un mensaje que puede cambiar dinámicamente.

– Se debe tener acceso a la barra de estado antes de cambiar

su contenido, y luego definir el texto a presentarse.

• Se requiere un índice, que inicia en 0, desde el extremo

izquierdo.

– El código que se presenta correspondería a lo que se haría

desde una clase vista.

Barras de Estado (5)

• Indicadores de Estado:

– Un panel de estado está relacionado a un mensaje definido

entre los recursos de la aplicación.

– Los mensajes en los paneles pueden ser escondidos o

presentados, de acuerdo a la lógica del programa.

– El ID es utilizado para enrutar el comando para actualizar el

interfaz de usuario.

– El código anterior está relacionado al “Caps Lock” (letras

mayúscula o minúsculas).

(7)

Quito

• La función de creación de

la barra de estado,

acepta por default el valor

como ID

AFX_IDW_STATUS_BAR

.

– En el código generado y presentado en una transparencia anterior, no se especificó este ID. – MFC utiliza este ID para

saber que presentar como línea de mensaje,

indicando los mensajes asociados a menús y botones.

– Para cambiar el comportamiento de la línea de mensaje se debe cambiar este ID.

Barras de Estado (7)

• Se debe definir la constante ID_MY_STATUS_BAR,

en el archivo “resource.h”, utilizando el editor de

símbolos de Visual C++.

(8)

Quito

Barras de Estado (8)

• Finalmente, si se debe cambiar el ID de la barra de estados,

también se debe corregir la lógica asociada a esconder y

presentar la barra de estados.

– ID_VIEW_STATUS_BAR representa la barra de estados y para ella se debe generar las funciones asociadas a los mensajes de comandos, en la clase CMainFrame.

– Revisar el ejemplo B del capítulo de Kruglinski para mas detalles.

Barras de Estado (9)

• En este ejemplo se modificará la información

presentada por la barra de estados, de acuerdo a lo

que se indica en la figura.

• Para este ejemplo se debe cambiar el ID de la

ventana, como se explicó anteriormente y cambiar el

código asociado a la creación de la barra de estados.

(9)

Quito

• Para asignar un mensaje a un símbolo se

debe usar el editor de recursos.

• Esto es necesario para definir los nuevos

elementos del arreglo que acepta la barra de

estados.

(10)

Quito

Barras de Estado (12)

• Los handlers asociados a los nuevos indicadores de la barra

de estados en CMainFrame, deben ser agregados

manualmente.

– Se debe añadir el código necesario en “.h” y “.cpp”.

• Se debe cambiar el arreglo de indicadores.

Barras de Estado (13)

• Para el ejemplo, se debe presentar información

relacionada a si los botones del mouse están o no

presionados.

– Los botones del mouse derecho e izquierdo tienen asociados

códigos de teclas virtuales.

(11)

Quito

• El código presenta las acciones a tomarse dentro de la vista

para cambiar la línea de mensaje de la barra de estado.

• En este caso cada vez que se mueva el mouse debe

actualizarse el contenido de la barra de estado.

Actividades Relacionadas

• Revisar el ejemplo del

libro de Kruglinski.

• Revisar los

comentarios

asociados expuestos

en el libro, para mas

(12)

Quito

Proyecto (1)

• Agregar código para

cambiar la barra de

estados.

– Un mensaje deberá presentar cuantos números del total a generarse se tiene en un momento dado.

– Un indicador presentará la información si se trabaja en modo de número o no. – La información asociada

con los botones de la barra de herramientas sigue siendo la misma.

Proyecto (2)

• Tres nuevos botones se deben añadir para definir el color de

los rectángulos vacíos, los que tienen números y el texto.

– Se debe incluir también un ítem en los menús por cada caso.

• Frente a un click en los botones se debe presentar la ventana

de selección de color que permite al usuario escoger el color.

(13)

Quito

• El último botón a añadirse es el “T”, que permite definir el

tamaño de la cuadrícula.

– Se debe incluir también un ítem en el menú.

• Al presionar este botón se debe presentar una ventana de

diálogo, como en la figura.

– La ventana permite definir el número de filas y columnas. – El botón “Cancel” cancela la operación.

– El botón “OK” actualiza el tamaño pero desecha tdos los números generados.

– Debe haber siempre consistencia con la información de la barra de estados.

Proyecto (4)

• Proyecto:

– Para el 27 de Enero de 2003, hasta las 9am.

– Detalladamente revisar la funcionalidad del programa

entregado.

– Pueden utilizar mi solución al Proyecto 2.

• Deber:

(14)

Quito

Ventanas de Diálogo (1)

Ventanas de Diálogo (2)

• La clase CColorDialog representa la ventana para

escoger los colores.

– Esta clase tiene como miembro la estructura “m_cc”, del tipo

CHOOSECOLOR .

– En el código de ejemplo se usa el miembro “rgbResult ”, para

presentar el color actualmente seleccionado en la ventana.

• Esto funciona si la bandera (flag) CC_RGBINIT está

seleccionada, como es el caso del ejemplo.

• CC_FULLOPEN permite presentar la sección extra de la

ventana para definir colores del usuario.

– La función DoModal presenta finalmente la ventana.

• La palabra Modal significa que solo esa ventan está activa;

la vista o ventana principal no pueden interactuar con el

usaurio.

– Cuando el usuario concluye su tarea con la ventana

presionando “OK” se ejecuta la función GetColor( ) para

recuperar la selección hecha.

(15)

Quito

• Agregar una nueva ventana de diálogo.

– Incluye dos botones que se usan si son necesarios y su

texto puede ser cambiado.

Ventanas de Diálogo (4)

• En la ventana se pueden

agregar elementos de la

barra de controles.

• Los que se requieren por

ahora son:

(16)

Quito

Ventanas de Diálogo (5)

• En la ventana de

“Propiedades”:

– Se puede cambiar el ID

del control en la pestaña

“General”.

– Para el ejemplo conviene

que se ingresen

solamente números para

las filas y columnas.

• Esto se define en la

pestaña de “Styles”.

• La validación se hace

sin que el usuario

agregue una sola

línea de código.

Ventanas de Diálogo (6)

• Con doble click del mouse se puede asociar una

nueva clase con la ventana de diálogo.

• Se debe asignar un nombre para esta nueva

clase.

• La base de la nueva clase es CDialog y se indica

el ID asignado en el editor para nuestra nueva

ventana.

(17)

Quito

• Luego de presionar “OK” se selecciona la pestaña

“Member variables de la ventana del ClassWizard.”

– Se añadirá una variable miembro de la nueva clase que represente

a los diferentes controles agregados en la ventana.

– Para el ejemplo es de importancia el control que permite al usuario

especificar un valor.

(18)

Quito

Ventanas de Diálogo (9)

• Debido a las características seleccionadas (el usuario solo

puede ingresar un número entero), el wizard nos ayuda a

definir el rango del entero.

– En este caso los valores deben fluctuar entre 1 y 10.
