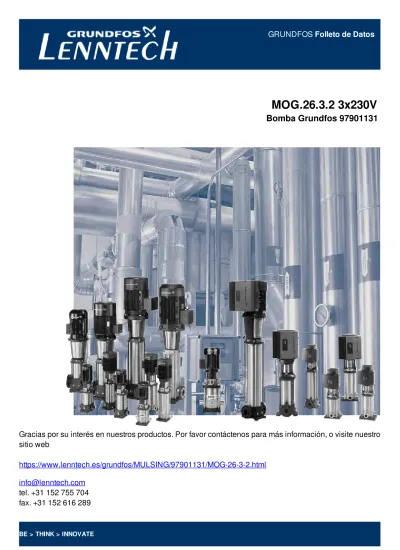

MOG x230V. Bomba Grundfos GRUNDFOS Folleto de Datos

(1)

GRUNDFOS

Folleto de Datos

MOG.26.3.2 3x230V

Bomba Grundfos 97901131

Gracias por su interés en nuestros productos. Por favor contáctenos para más información, o visite nuestro

sitio web

https://www.lenntech.es/grundfos/MULSING/97901131/MOG-26-3-2.html

[email protected]

tel. +31 152 755 704

fax. +31 152 616 289

BE > THINK > INNOVATE

(2)

Posición Contar Descripción

1 MOG.26.3.2

Advierta! la foto puede diferir del actual producto

Código: Bajo pedido

Las estaciones elevadoras Multilift, que se suministran como sistemas completos, constan de un depósito de acumulación completamente integrado con una bomba trituradora y un motor

sumergible montados en el depósito de acumulación y un controlador precableado que incluye un sensor de nivel. (Entre los acc. disponibles se incluyen válvulas de retención y tuberías de descarga)

El depósito de acumulación completamente integrado dispone de todos los puertos necesarios para la conexión de la tubería de entrada, la tubería de descarga, la tubería de purga y una bomba de membrana de accionamiento manual (accesorio).

The collecting tank contains 7 inlet sockets around it's shape. Entrada trasera DN 100

100 ubicada en un disco de entrada patentado que permite conectar tuberías de entrada (en el centro) entre 180 y 315 mm sin ningún tipo de discontinuidad. Conexiones de entrada DN 50 y DN 100 a cada lado. Conexiones DN 50 y DN 150 en la parte superior del depósito.

Los depósitos de acumulación Multilift, de polietileno e insensibles a la corrosión, son inodoros, a prueba de gases y herméticos; asimismo, reducen la cantidad de agua residual y la sedimentación gracias al diseño achaflanado de su fondo.

La bomba trituradora cuenta con un impulsor de tipo Vortex, un motor sumergible y una cámara de aceite cuyo llenado con aceite inocuo se realiza a través de un cierre mecánico de cartucho. La descarga de la bomba tiene una rosca interior de 1 1/4 in.

El controlador LC 221 con microprocesador incorpora una pantalla que ofrece innumerables posibilidades de monitorización. La bomba y el sensor se conectan al controlador con un cable y una tubería de 10 m. El cable de alimentación es de 3 m y tiene enchufe (incluye inversor de fase en los motores trifásicos)

Sensor de presión piezorresistivo sin contacto que puede conectarse en el interior del cuadro, monitorizado por el controlador y con una precisión del orden del

milímetro según el valor mostrado en pantalla. Tubo de presión libre de obstrucciones en el interior del depósito, sin piezas móviles sumergidas en las aguas residuales.

El controlador ofrece funciones de protección térmica del motor y de monitorización del funcionamiento de la bomba. La protección térmica del motor está compuesta por interruptores térmicos en el bobinado.

Funciones del controlador:

• Control de tipo ON/OFF de una bomba trituradora en función de una señal continua de un sensor piezorresistivo

• Protección del motor por medio de un disyuntor y/o la medición de la corriente, así como mediante la conexión de interruptores térmicos.

(3)

Retardo de parada (tiempo desde que se alcanza el nivel de parada hasta que se detiene el bombeo).

- Retardo de arranque (tiempo desde que se alcanza el nivel de arranque hasta que se inicia

el bombeo).

- Retardo de alarma (tiempo desde que se produce una alarma hasta que esta se

indica) para evitar una alarma breve de nivel alto ante un caudal de entrada temporalmente elevado en el depósito.

• Medición automática de la corriente para indicaciones de alarma. • Indicación de funcionamiento de:

- Modo de funcionamiento (automático o manual).

- Horas de funcionamiento.

- Impulsos (número de arranques).

- Corriente máxima medida del motor.

• Indicación de alarmas de:

- Estado de la bomba (funcionamiento o fallo).

- Fallo de secuencia de fases o de ausencia de fases.

- Fallo de un interruptor térmico.

- Alarma de nivel de agua alto.

- Aviso de revisión/mantenimiento (seleccionable).

• Selección de rearme automático de alarmas. • Registro de fallos con hasta 20 alarmas. • Selección entre diferentes niveles de arranque. • Selección del tipo de sensor conectado. • Calibración del sensor (predefinida).

• Selección del intervalo de mantenimiento (0, 3, 6 o 12 meses). El controlador LC 221 incluye de serie

4 salidas sin tensión para las siguientes funciones: – Funcionamiento de la bomba.

– Fallo de la bomba.

– Alarma de nivel alto de agua. – Fallo común.

6 entradas digitales para:

– Conex. placa de sensor de presión (premontada). – Conex. sensor analóg (de 4-20 mA o 0-5 V).

– Conex hasta 4 interruptores de nivel o presión en lugar de un sensor analóg. – Conex.de interruptor nivel independiente usado para

detectar inundaciones fuera de Multilift. Las estaciones elevadoras

se instalan a menudo en un foso en el interior del sótano (es decir, en el punto más bajo del edificio). Si se produce la entrada de aguas subterráneas o la rotura de una tubería, el controlador generará una alarma.

– Conexión de un dispositivo de rearme externo de la alarma. – Conexión del interruptor térmico del motor.

La gama Multilift está diseñada según los requisitos de la norma EN 12050-1, así como

homologada y monitorizada por una institución externa (LGA). También cuenta con las siguientes homologaciones:

Técnico:

Tipo de impulsor: SIST TRITURADOR

Materiales:

Junta: SIC/SIC

Líquido:

Temperatura máxima del líquido: 40 °C

Densidad: 998.2 kg/m³ Datos eléctricos: Potencia de entrada - P1: 3.7 kW Potencia nominal - P2: 2.6 kW Frecuencia de alimentación: 50 Hz Tensión nominal: 3 x 230 V Toler. tensión: +10/-10 %

(4)

Posición Contar Descripción

Máximos encendidos por hora: 60

Corriente nominal: 10.6 A

Cos phi - Factor de potencia: 0.87

Velocidad nominal: 2870 rpm

Rendimiento del motor a carga total: 82 %

Número de polos: 2

Tipo de arranque: directo

Grado de protección (IEC 34-5): IP68

Clase de aislamiento (IEC 85): F

Modelo de cable de conexión: CEE 3P+E

Cables principales: 1.5 m

Paneles control:

Tipo de cuadro de control: LC221.1

Tanque:

Volumen total del (los) tanque(s): 93 l

Volumen total útil de los depósitos a 180 mm de entrada: 23 l 37 l

(5)

Bajo pedido MOG.26.3.2 50 Hz

H [m] 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 Q [l/s] 0 0,2 0,4 0,6 0,8 1,0 1,2 1,4 1,6 1,8 2,0 2,2 2,4 2,6 2,8 3,0 3,2 3,4 3,6 3,8 4,0 4,2 4,4 4,6 4,8 MOG.26.3.2, 50Hz

(6)

H [m] 0 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 Q [l/s] 0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 MOG.26.3.2, 50Hz 712 726 160 DN150 / 50 DN50 / 75 DN70 / 100 212 150 712 178 662 306 186 128 50 DN50 / DN32 356 50 135 445 75 50 DN50 / 110 DN100 / 250 115 123 178 505 551 50 DN50 / 250 115 123 178 110 DN100 / 110 DN100 / 315 250 180 Descripción Valor Información general: Producto:: MOG.26.3.2

Código:: Bajo pedido

Número EAN:: Bajo pedido

Técnico:

Caudal máximo: 5.19 l/s

Altura máxima: 33.8 m

Tipo de impulsor: SIST TRITURADOR

Materiales:

Junta: SIC/SIC

Líquido:

Temperatura máxima del líquido: 40 °C

Densidad: 998.2 kg/m³ Datos eléctricos: Potencia de entrada - P1: 3.7 kW Potencia nominal - P2: 2.6 kW Frecuencia de alimentación: 50 Hz Tensión nominal: 3 x 230 V Toler. tensión: +10/-10 % Máximos encendidos por hora: 60 Corriente nominal: 10.6 A Cos phi - Factor de potencia: 0.87 Velocidad nominal: 2870 rpm Rendimiento del motor a carga total: 82 %

Número de polos: 2

Tipo de arranque: directo Grado de protección (IEC 34-5): IP68 Clase de aislamiento (IEC 85): F Protección del motor: termostato Longitud del cable: 10 m

Tipo de cable: H07RN-F

Modelo de cable de conexión: CEE 3P+E Cables principales: 1.5 m

H05 VV-F

Paneles control:

Tipo de cuadro de control: LC221.1 Modo de funcionamiento: S3-35%, 1MIN

Tanque:

Volumen total del (los) tanque(s): 93 l Volumen total útil de los depósitos a 180 mm de entrada:

23 l 37 l Volumen efectivo total de depósito colector en entrada de 315 mm: 50 l 712 160DN150 /50DN50 /75DN70 /100212150712 662186 50DN50 /DN323567550DN50 /110DN100 /123178 50DN50 /123178110DN100 / 110DN100 /

(7)

Bajo pedido MOG.26.3.2 50 Hz

Nota: Todas las unidades están en [mm] a menos que se establezcan otras.

712 726 160 DN150 / 50 DN50 / 75 DN70 / 100 212 150 712 178 662 306 186 128 50 DN50 / DN32 356 50 135 445 75 50 DN50 / 110 DN100 / 250 115 123 178 505 551 50 DN50 / 250 115 123 178 110 DN100 / 110 DN100 / 315 250 180

(8)

Vista detallada

301a 219 92 7 7a 77 301a 92 11 9 51 100 49 105 45 215a 215 18 217 215a 531a 28 17 251d 251a 6 11b 66a 67 530 530a

(9)

Plano seccionado (TM058200 for TPE2,TPE3)

4

2

1

3

5 TM058200

(10)

Vista detallada ( TM057026 for MGE model H/I )

251d 251b 290 287 277a 286 277 273a 273 268 268a 289a 289 288b 288 288a 251a 252b 156c 156b 156d 188 275a 153 154 158 178 185 192 191 159e 156c 156 151 152 266 187 291 293 252a 172 150 287a 502 273b 157

(11)

Lista de piezas MOG.26.3.2, Código Bajo pedido

Valido desde 1.7.2012 (1226)

Pos Description Annotation Données de classification Référence Quantité Unité

6a Chaveta 1 pcs

9a Clave 1 pcs

26.a Junta tórica Diámetro: 32 1 pcs

Tipo de material: NBR Espesor: 4

37 Junta tórica Diámetro: 204 1 pcs

37a Junta tórica Diámetro: 144.3 2 pcs

Tipo de material: NBR Espesor: 5.7

44 Anillo triturador 1 pcs

45 Cabeza trituradora 1 pcs

49 Impulsor 1 pcs

58 Retén para el anillo de cierre 1 pcs

66 Wedge lock washer Designación: M8 A4 1 pcs

68 Tuerca de ajuste 1 pcs

76 Placa de identificación 1 pcs

92 Strap cpl. 1 pcs

102 Junta tórica Diámetro: 17.3 1 pcs

Tipo de material: NBR Espesor: 2.4

- 105 Junta del eje 1 pcs

Junta del eje 1

Anillo de sujeción 1

Cierre, pieza giratoria 1

Cierre, parte estacionaria 1

106 Junta tórica Diámetro: 50 2

107 Junta tórica Diámetro: 90 1 pcs

112a Anillo de sujeción 1 pcs

- 150a Stator w/housing cpl. 1 pcs

Tapa 1

Aislamiento Flex 0

Connector pin 6

48 Estator Resistencia de los devanados (ohm, 20º C): 2,28

1

55 Carcasa del estator 1

159 Junta tórica Diámetro: Â52 1

173 Cross recess Pan head screw Designación: CROSS-HEAD SCREW 1

173a arandela de bloqueo 1

- 176 Clavija 1

Chaveta de conexión 1

153 Cojinete de bolas Designación: 3205.2ZR 1 pcs

153a arandela de bloqueo 1 pcs

153b Anillo de sujeción 1 pcs

154 Cojinete de bolas Designación: 6205.2Z.C4.SYN 1 pcs

155 aceite de camara 1 pcs

158 Waved washer 1 pcs

(12)

Pos Description Annotation Données de classification Référence Quantité Unité

- 181 Cable cpl. 1 pcs

198 Junta tórica Diámetro: 34.2 1

188.a Hex socket head cap screw Longitud (mm): 25 12 pcs Rosca: M8

190 soporte elevador 1 pcs

193 Hex socket head cap screw Designación: A2-70 2 pcs

Longitud (mm): 20 Rosca: M12

193a Aceite 400 L

194 Arandela Diámetro interno: 19 2 pcs

Diámetro externo: 12.2 Espesor: 4.4

(13)

Nota: La información acerca de la bomba Grundfos en este documento podría estar desactualizada. La información podrá ser modificada sin previo aviso.

Por favor contáctese con nosotros para verificar que la información aquí proporcionada todavía es correcta y se encuentra actualizada.
