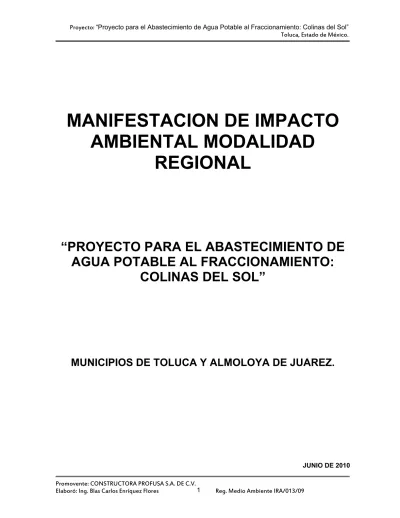

MANIFESTACION DE IMPACTO AMBIENTAL MODALIDAD REGIONAL

(1)

Proyecto: “Proyecto para el Abastecimiento de Agua Potable al Fraccionamiento: Colinas del Sol” Toluca, Estado de México.

MANIFESTACION DE IMPACTO

AMBIENTAL MODALIDAD

REGIONAL

“PROYECTO PARA EL ABASTECIMIENTO DE

AGUA POTABLE AL FRACCIONAMIENTO:

COLINAS DEL SOL”

MUNICIPIOS DE TOLUCA Y ALMOLOYA DE JUAREZ.

(2)

CONTENIDO

I DATOS GENERALES DEL PROYECTO, DEL PROMOVENTE Y DEL RESPONSABLE DEL ESTUDIO DE IMPACTO AMBIENTAL

I.1 Datos generales del proyecto 1

I.2 Datos generales del promovente 6

I.3 Datos generales del responsable del estudio de impacto ambiental 7 II DESCRIPCIÓN DEL PROYECTO

II.1 Generalidades del proyecto 8

II.1.1 Naturaleza del proyecto. 8

II.1.2 Justificación y objetivos 9

II.1.3 Inversión requerida 10

II.2 Características particulares del proyecto 20

II.2.1 Características del proyecto. 24

II.2.2 Descripción de obras y actividades 29

II.2.2.1 Obras y actividades ubicadas fuera de la jurisdicción del proyecto (obra

principal del proyecto) 38

II.2.2.2 Obras y actividades ubicadas dentro de la jurisdicción del proyecto 42 II.2.2.3 Obras y actividades provisionales y asociadas 43 II.2.3 Descripción de servicios e infraestructura requeridos que no son parte del

proyecto

44 II.2.4 Diagrama de flujo general de desarrollo del proyecto 51

II.2.5 Programa general de trabajo 51

II.2.5.1 Selección del sitio 52

II.2.5.2 Preparación del sitio 53

II.2.5.3 Construcción 53

II.2.5.4 Operación y mantenimiento 61

II.2.5.5 Construcción de obras o realización de actividades asociadas. 62

II.2.6 Selección del sitio 65

II.2.6.1 Ubicación física del sitio seleccionado, indicando: 68

II.2.6.2 Superficie total requerida (ha, m2) 68

II.2.6.3 Vías de acceso al área donde se desarrollará la obra o actividad 69 II.2.6.4 Situación legal del predio (y/o sitio de ubicación del proyecto) y tipo de

propiedad. 69

II.2.6.5 Uso actual del suelo en el sitio del proyecto y colindancias 70 II.2.6.6.1 Uso actual del suelo en el sitio de proyecto. 72 II.2.6.6.2 Uso del suelo en las colindancias donde se realizará el proyecto. 72 II.2.6.6.3 Urbanización del área. Aclarar si el proyecto se sitúa en una zona

urbana, suburbana o rural. 73

II.2.6.6.4 Señalar la distancia del proyecto al área natural protegida más cercana. Si el proyecto puede afectar al Área(s) cercana(s) o se encuentra dentro de ésta, se incluirá la siguiente información:

73

II.2.6.6.5 Otras áreas de atención prioritaria. 74

II.2.7 Preparación del sitio y construcción. 74

II.2.7.1 Preparación del sitio 74

II.2.7.2 Construcción 78

II.2.8 Operación y mantenimiento 86

II.2.8.1 Descripción de las actividades del programa de operación y mantenimiento. 86 II.2.9 Información específica sobre obras particulares 86

II.2.9.1 Subestaciones eléctricas 86

II.2.9.2 Almacenes y talleres 89

II.2.12.5.1 Almacenes 89

II.2.12.5.2 Talleres y áreas de mantenimiento 89

II.3 Requerimiento de personal e insumos 89

(3)

II.3.2 Insumos 90

II.3.2.1 Recursos naturales renovables 90

II.3.2.1.1 Agua 102

III VINCULACIÓN CON LOS INSTRUMENTOS DE PLANEACIÓN Y ORDENAMIENTOS JURÍDICOS APLICABLES

III.1 Información sectorial 108

III.2 Vinculación con las políticas e instrumentos de planeación del desarrollo en la región.

110

III.3 Análisis de los instrumentos normativos 122

IV DESCRIPCIÓN DEL SISTEMA AMBIENTAL REGIONAL Y SEÑALAMIENTO DE TENDENCIAS DEL DESARROLLO Y DETERIORO DE LA REGIÓN

IV.1 Delimitación del área de estudio 128

IV.2 Caracterización y análisis del sistema ambiental regional 130 IV.2.3 Descripción de la estructura y función del sistema ambiental regional. 150 IV.2.4 Análisis de los componentes, recursos o áreas relevantes y/o críticas 151

IV.3 Diagnóstico Ambiental Regional 151

IV.4 Identificación y análisis de los procesos de cambio en el sistema ambiental regional. 151

IV.5 Construcción de escenarios futuros 155

V IDENTIFICACIÓN, DESCRIPCIÓN Y EVALUACIÓN DE LOS IMPACTOS AMBIENTALES, ACUMULATIVOS Y SINÉRGICO DEL SISTEMA AMBIENTAL REGIONAL

V.1 Identificación de las afectaciones a la estructura y funciones del sistema ambiental

regional. 158

V.1.1 Identificación y descripción de las fuentes de cambio, perturbaciones y efectos 160 V.2 Técnicas para evaluar los impactos ambientales 165

V.3 Impactos ambientales generados 169

V.4 Evaluación de los impactos ambientales 171

VI ESTRATEGIAS PARA LA PREVENCIÓN Y MITIGACIÓN DE IMPACTOS

AMBIENTALES, ACUMULATIVOS Y RESIDUALES DEL SISTEMA AMBIENTAL REGIONAL

VI.1 Descripción de la estrategia o sistema de medidas de mitigación. 174 VII PRONÓSTICOS AMBIENTALES REGIONALES Y EVALUACIÓN DE ALTERNATIVAS.

VII.1 Programa de monitoreo 179

VII.2 Conclusiones 184

VII.3 Bibliografía 185

VIII IDENTIFICACIÓN DE LOS INSTRUMENTOS METODOLÓGICOS Y ELEMENTOS TÉCNICOS QUE SUSTENTAN LOS RESULTADOS DE LA MANIFESTACIÓN DE IMPACTO AMBIENTAL

187 VIII.1 FORMATOS DE PRESENTACIÓN

VIII.1.1 Cartografía VIII.1.2 Fotografías VIII.2 OTROS ANEXOS

(4)

I DATOS GENERALES DEL PROYECTO, DEL PROMOVENTE Y DEL RESPONSABLE DEL ESTUDIO DE IMPACTO AMBIENTAL

I.1 Datos generales del proyecto

1. Clave del proyecto (Para ser llenado por la Secretaría) 2. Nombre del proyecto

“PROYECTO PARA EL ABASTECIMIENTO DE AGUA POTABLE AL FRACCIONAMIENTO: COLINAS DEL SOL”

3. Datos del sector y tipo de proyecto 3.1 Sector. Hidráulico

3.2 Subsector. Infraestructura

3.3 Tipo de proyecto. Lineal (Sistema de Abastecimiento de Agua Potable). 4. Estudio de riesgo y su modalidad

Debido a que no se transportará ninguna sustancia considerada como riesgosa, no se requiere de la elaboración y presentación de un estudio de riesgo ambiental. 5. Ubicación del proyecto

5.1. Calle y número, o bien nombre del lugar y/o rasgo geográfico de referencia.

5.2. Entidad federativa. Estado de México. 5.3. Municipios. Toluca y Almoloya de Juárez.

5.4. Localidades. San Pablo Autopan, La Aviación, Sebastián Lerdo de Tejada, San Marcos Yachihuacaltepec y Ejido Almoloya de Juárez.

5.5. Coordenadas geográficas y/o UTM.

Longitud total del trazo……….….13, 700. 00 m. Longitud instalada actual………... 5, 424. 31 m. Longitud del proyecto……….… 8, 275. 63 m. Puntos de deflexión del trazo

Tabla 1. Ubicación de las Deflexiones horizontales de la Línea de Conducción. Km.

Deflexiones Tubería Ø RD Deflexión β Angulo Diámetros * Rb

Coordenadas X Y 0+182 16” RD-41 12º 22 431, 080. 515 2, 142, 888. 609 1+169.34 16” RD-41 11º 22 430, 958. 666 2, 143, 707. 001 1+208.02 16” RD-41 14º 22 430, 963. 763 2, 143, 841. 874 1+472.74 16” RD-41 10º 22 430, 916. 104 2, 143, 973. 504 5+114.68 16” RD-41 10º 22 427, 056. 624 2, 143, 770. 213 7+454.05 12” RD-13.5 15º 10 425, 959. 684 2, 142, 485. 081 7+503.34 12” RD-13.5 14º 10 425, 911. 276 2, 142, 494. 342

(5)

6. Dimensiones del proyecto, de acuerdo con las siguientes variantes: Tabla 2. Longitud Total del Proyecto

Características del

proyecto Información que se deberá proporcionar

Proyectos lineales El sistema de abastecimiento de agua potable contará con una longitud de 13.70 Km.

Actualmente se tiene una línea de conducción construida de 5, 424. 31 m., que va del Km. 6+960.45 al Km.12+131.77. Por lo cual, el presente proyecto considera la instalación de una línea de 8, 275.63 m., así como, la construcción de una planta de bombeo, en el Km. 5+550.

Tabla 3. Puntos Importantes del Proyecto.

Km. Características _X Coordenadas _Y

0+000 Punto de conexión 431, 128. 878 2, 142, 712. 559 0+060.94 Cruce con tubería que va a la planta

de bombeo Toluca (Longitud del cruce

de 8.0 m.). 431, 096. 150 2, 142, 765. 310 1+343.25 Cruce con tubería del Sistema

Cutzamala (Longitud del cruce de 23. 06 m.).

431, 010. 226 2, 143, 994. 063 1+389.10 Primera entrega de agua potable en

bloque a los dos fraccionamientos localizados al oriente de la zona de estudio (Gasto de 67. 20 L/s).

430, 994. 708 2, 144, 001. 899 3+937.53 Cruce con tubería del Sistema

Cutzamala (Longitud del cruce de 31.

51 m.). 429, 692. 647 2, 143, 932. 431

4+376.82 Primera preparación para la alimentación al poblado de San Carlos

Autopan (Q. de derivación = 3.15 L/s). 427, 601. 032 2, 144, 045. 509 Entre Km.

4+710.99 y

4+723.96 Cruce con gasoducto de PEMEX. 427, 261. 616 2, 144, 011. 655 5+430.47 - Preparación para la derivación al

poblado Colonia Aviación (Gasto de 4.44 L/s).

- Derivación de tuberías que va hacia la planta de bombeo.

426, 873. 352 2, 143, 521. 244

5+550 Planta de Bombeo (Impulsará un

caudal de 115.41 L/s). 426, 991. 320 2, 143, 496. 687 6+840.71 Cruce con la autopista Toluca –

Atlacomulco (Longitud de 91. 00 m.). 426, 571. 953426, 482. 078 2, 142, 569. 4152, 142, 518. 793 7+896.83 Derivación al poblado Ejido de

Almoloya de Juárez. 425, 547. 610 2, 142, 255. 564 8+570.48 Derivación al poblado San Marcos

Yachihuacaltepec. 424, 742. 999 2, 142, 213. 958 9+918.34 -Derivación al poblado de Sebastián

Lerdo de Tejada (Gasto de 5.82 L/s). 424, 398. 384 2, 142, 426. 317 11+601.77 Derivación al tanque de regularización

de la zona baja del fraccionamiento “Colinas del Sol”

(6)

Tabla 4. Longitud de los Tramos Parciales

Km. Longitud _{Pulgadas “}Características de la tubería _{Diámetro de tubería (m)}

0+000 a 1+389.10 1 ,352. 737 20” 0.50 1_{* 0+060.94 a 0+068.94} _9.48 _20” _0.50 2_{* 1+343.25 a 1+366.31} _22.82 _20” _0.50 1+389.10 a 2+000 1 ,343. 144 18” 0.45 2+000 a 6+000 3 ,790. 067 16” 0.40 3_{* 3+937.53 a 3+969.04} _23.74 _16” _0.40 4_{* 4+704.25 a 4+720.25} _16.00 _16” _0.40 5_{* 6+840.71 a 6+931.96} _87.007 _20” _0.50 6+000 a 10+000 7 ,053. 422 12” 0.30 Total 13, 700. 000 m.

*1 Cruzamiento con tubería de 1 220 mm. (48”) de diámetro que va a la planta de Bombeo Toluca. *2 Cruzamiento con la tubería del Sistema Cutzamala que va a la Cd. De México Km. 1+343.25. *3 Cruzamiento con la tubería del Sistema Cutzamala que va a la Cd. De México Km. 3+937.53. *4 Cruzamiento con Gasoducto de PEMEX, Km. 4+704.25 a 4+720.25.

*5 Cruzamiento con la Autopista Toluca – Atlacomulco Km. 6+840.71.

Se anexan las coordenadas de cada uno de los puntos de la línea de conducción. (Ver anexos: Coordenadas del proyecto)

I.2 Datos generales del promovente 1. Nombre o razón social

CONSTRUCTORA PROFUSA S.A. DE C.V.

I.3 Datos generales del responsable del estudio de impacto ambiental ING. BLAS CARLOS ENRÍQUEZ FLORES

1. Nombre o razón social

(7)

II DESCRIPCIÓN DEL PROYECTO II.1 Generalidades del proyecto II.1.1 Naturaleza del proyecto.

El “Proyecto para el Abastecimiento de Agua Potable al Fraccionamiento: Colinas del Sol”, consiste en la ampliación y construcción de una red de distribución de agua potable de una longitud total de 13.70 Km., para abastecer a 8 centros poblacionales, incluyendo a los habitantes del Fraccionamiento Colinas del Sol, ubicados en el municipio de Almoloya de Juárez, representando una población total estimada futura de 65, 978 habitantes. Con una dotación aproximada de 150 litros por habitante al día (l/hab./día).

Actualmente se tiene una línea de conducción instalada de 5, 424. 31 m., que va del Km. 6+960.45 al Km.12+131.77. Por lo cual, el presente proyecto considera la instalación de una línea de 8, 275.63 m., que va del Km. 0+000 al Km. 6+960.45, y la construcción de una planta de bombeo, en el Km. 5+550.

Dado lo anterior, se llevará a cabo la construcción de una línea con tubería de 500 mm. (20”) de diámetro del km. 0+000 al km. 1+386; 450 mm. (18”) de diámetro del Km. 1+386 al Km. 2+692; 400 mm. (16”) de diámetro del Km. 2+737 al Km. 5+430; 300 mm. (12”) De diámetro del Km. 5+430 al Km. 6+960, y una planta de bombeo en el Km. 5+550, ubicada en la derivación al poblado Colonia Aviación.

II.1.2 Justificación y objetivos Justificación

En la actualidad muchas poblaciones y localidades se han visto afectadas por el crecimiento desmedido de la población, a consecuencia de este acelerado crecimiento del área urbana, se ha generado un déficit en la mayoría de los servicios que brindan las dependencias competentes.

A nivel nacional, el acceso, la eficiencia y la calidad de los servicios de agua y saneamiento varían mucho de una localidad a la otra, reflejando en gran medida los diferentes niveles de desarrollo en todo el país. En general, el sector de agua mexicano está marcado por los siguientes problemas:

• baja eficiencia técnica y comercial en la prestación de los servicios;

• calidad inadecuada de los servicios de abastecimiento de agua;

• calidad deficiente de los servicios de saneamiento, especialmente en lo que respecta al tratamiento de aguas residuales;

(8)

Por su parte los asentamientos urbanos en el Estado de México han experimentado tasas de crecimiento elevadas que se han visto acompañadas de la rápida expansión de los asentamientos formales e informales.

Lo cual, ha derivado en demandas de infraestructura y servicios que rebasan la capacidad de respuesta gubernamental, situación que deriva en una de las condicionantes principales del desarrollo urbano en el Estado de México.

Si bien, se observa en general una situación cada vez más favorable en la entidad respecto a la cobertura de la infraestructura urbana y regional, cabe señalar que se presentan agudas disparidades entre regiones y municipios, así como al interior de las zonas metropolitanas, donde la ubicación de asentamientos en zonas no aptas dificulta y encarece la introducción y dotación de servicios como el agua potable y el drenaje.

En este contexto, los nuevos desarrollos inmobiliarios como lo es el Fraccionamiento Colinas del Sol y los asentamientos ubicados en la periferia de esta zona, no cuentan con un buen servicio de agua potable, debido a diversos factores; aunado a esto, en temporada de estiaje la situación se vuelve aun más crítica ya que el agua no es suficiente, por lo que los habitantes tienen la necesidad de abastecerse por medio de pipas de agua, las cuales son proporcionadas por el municipio.

De tal forma, el proyecto para el Abastecimiento de agua potable al fraccionamiento Colinas del Sol, 5 centros poblacionales y 2 fraccionamientos más, permitirá reducir el déficit en cuanto al abastecimiento y cobertura de este elemental servicio, ya que es una de las bases más importantes para el desarrollo poblacional.

Objetivos

Objetivo general

- Mejorar el servicio de abastecimiento de agua potable para la zona oriente del Municipio de Toluca, específicamente del Fraccionamiento “Colinas del Sol”, 2 Fraccionamientos y cinco centros poblacionales, a través de la introducción de un sistema integral conducción de agua potable.

Objetivos específicos

- Proponer un sistema de conducción que cumpla con las características y especificaciones de la CAEM; y acorde con las características topográficas y físicas actuales de la zona.

- Respetar los cruces y cruzamientos especiales, por medio del adecuado diseño del sistema de conducción de agua potable en cuestión.

- Identificar los posibles impactos al medio ambiente y proponer las medidas de mitigación y compensación óptimas y adecuadas, para menguar las afectaciones al medio ambiente derivadas del desarrollo del proyecto.

(9)

II.1.3 Inversión requerida

La inversión aproximada para el proyecto, se desglosa a continuación: Tabla 5. Desglose de la inversión requerida para el proyecto

CONCEPTO _UNIDAD _CANTIDAD _{P. UNITARIO} _IMPORTE LÍNEA DE CONDUCCIÓN

Trazo y nivelación de terreno natural de la línea de conducción, incluye limpieza de área de excavación.

m 8159,8700 $6,40 $52.223,17 Excavación con equipo para zanjas en

material "b" en seco y extracción de rezaga a mano, incluye afloje, amacice o limpieza de plantilla de 0.00 m a 2.00 m de profundidad.

m3 4698,8389 $67,40 $316.701,74

relleno apisonado y compactado de zanjas con material de banco (tepetate) compactado con pison de mano al agua y agua en capas de 20cm de espesor al 85% prueba proctor

m3 3632,6400 $224,80 $816.617,47

construcción de cajas de operación de

válvulas : $0,00

tipo 1 pza 14,0000 $2.890,40 $40.465,60

tipo 2 pza 1,0000 $3.524,11 $3.524,11

construcción de atraques de concreto simple f'c= 150kg/cm2, incluye cimbra de contacto y descimbra en tubería de :

$0,00 500 mm (20") de diámetro pza 4,0000 $664,80 $2.659,20 450 mm (18") de diámetro pza 6,0000 $598,32 $3.589,92 400 mm (16") de diámetro pza 20,0000 $535,04 $10.700,80 Acarreo de material producto de la

excavación, incluye carga al camión, y volteo a 1er kilómetro.

m3 896,8800 $36,80 $33.005,18 Acarreo de material producto de la

excavación km. subsecuentes al

primero. m3/km 9327,5500 $12,30 $114.728,87

suministro de tubería de polietileno de

alta densidad de : $0,00 500 mm (20") de diámetro rd-41 m 691,1500 $651,77 $450.470,84 500 mm (20") de diámetro rd-32.5 m 180,0000 $816,55 $146.979,00 500 mm (20") de diámetro rd-26 m 466,0400 $1.012,23 $471.739,67 450 mm (18") de diámetro rd-26 m 310,9000 $815,99 $253.691,29 450 mm (18") de diámetro rd-32.5 m 1037,4000 $658,26 $682.878,92 400 mm (16") de diámetro rd-32.5 m 906,8000 $520,12 $471.644,82 400 mm (16") de diámetro rd-41 m 2940,9000 $415,24 $1.221.179,32 300 mm (12") de diámetro rd-11 m 1530,2400 $911,63 $1.395.012,69

suministro de tubería de acero de: $0,00

500 mm (20") de diámetro e7.94 (5/16) grado "b" m 18,6000 $2.459,09 $45.739,07 400 mm (16") de diámetro e7.94 (5/16) grado "b" m 43,6000 $1.976,22 $86.163,19 300 mm (12") de diámetro e7.94 (5/16) grado "b" m 0,0000 $1.315,06 $0,00 450 mm (18") de diámetro e7.94 (5/16) grado "b" m 0,0000 $2.213,18 $0,00

(10)

Proyecto: “Proyecto para el Abastecimiento de Agua Potable al Fraccionamiento: Colinas del Sol” Toluca, Estado de México. instalación de tubería de polietileno de

alta densidad de: $0,00

500 mm (20") de diámetro rd-41 m 691,5000 $65,17 $45.065,06 500 mm (20") de diámetro rd-32.5 m 180,0000 $81,65 $14.697,00 500 mm (20") de diámetro rd-26 m 466,0400 $101,22 $47.172,57 450 mm (18") de diámetro rd-26 m 310,9000 $81,60 $25.369,44 450 mm (18") de diámetro rd-32.5 m 1037,4000 $65,83 $68.292,04 400 mm (16") de diámetro rd-32.5 m 906,8000 $52,01 $47.162,67 400 mm (16") de diámetro rd-41 m 2940,9000 $41,52 $122.106,17 300 mm (12") de diámetro rd-11 m 1530,2400 $91,63 $140.215,89 instalación de tubería de acero, incluye

cortes, bisceles y soldadura de:

500 mm (20") de diámetro e7.94 (5/16) grado "b" m 51,5600 $509,82 $26.286,32 400 mm (16") de diámetro e7.94 (5/16) grado "b" m 41,4800 $395,24 $16.394,56 300 mm (12") de diámetro e7.94 (5/16) grado "b" m 0,0000 $263,40 $0,00 450 mm (18") de diámetro e7.94 (5/16) grado "b" m 0,0000 $458,84 $0,00

suministro e instalación de codo de polietileno de alta densidad de:

45° x 300mm (12") de diámetro pza 5,0000 $15.486,60 $77.433,00 90° x 400mm (16") de diámetro pza 2,0000 $14.790,80 $29.581,60 90° x 300mm (12") de diámetro pza 5,0000 $15.486,60 $77.433,00 60° x 500mm (20") de diámetro pza 1,0000 $19.140,15 $19.140,15 30° x 400mm (16") de diámetro pza 1,0000 $12.441,17 $12.441,17 30° x 300mm (12") de diámetro pza 2,0000 $15.486,60 $30.973,20 22°5' x 500mm (20") de diámetro pza 10,0000 $19.140,15 $191.401,50 22°5' x 400mm (16") de diámetro pza 4,0000 $12.441,63 $49.766,52 22°5' x 300mm (12") de diámetro pza 1,0000 $15.486,60 $15.486,60 suministro e instalación de silleta de

ramaleo unión tope de :

500mm x 50mm (20"x2") de diámetro pza 1,0000 $733,20 $733,20 450mm x 50mm (18"x2") de diámetro pza 1,0000 $624,80 $624,80 400mm x 50mm (16"x2") de diámetro pza 3,0000 $332,28 $996,84 300mm x 50mm (12"x2") de diámetro pza 1,0000 $531,34 $531,34 suministro e instalación de brida long

neck de:

300mm (12") de diámetro pza 18,0000 $3.198,61 $57.574,98 suministro e instalación de brida tope

stub end de:

500 mm. (20") de diámetro pza 5,0000 $13.618,80 $68.094,00 450 mm. (18") de diámetro pza 6,0000 $8.736,14 $52.416,84 400 mm. (16") de diámetro pza 20,0000 $7.035,60 $140.712,00 suministro e instalación de contrabrica

metalica de :

500 mm. (20") de diámetro pza 5,0000 $4.711,20 $23.556,00 450 mm. (18") de diámetro pza 6,0000 $2.964,30 $17.785,80 400 mm. (16") de diámetro pza 20,0000 $2.464,80 $49.296,00 suministro e instalación de brida unión

socket de:

50 mm. (2") de diámetro pza 6,0000 $327,60 $1.965,60 suministro e instalación de válvula de

eliminación de aire roscada de :

(11)

Proyecto: “Proyecto para el Abastecimiento de Agua Potable al Fraccionamiento: Colinas del Sol” Toluca, Estado de México. Suministro e instalación de contrabrida

de fo.go. de:

50 mm. (2") de diámetro pza 6,0000 $120,12 $720,72 Suministro e instalación de niple roscado

de fo.go. de:

50 mm. (2") de diámetro x 10cm de

longitud pza 12,0000 $78,15 $937,80

suministro e instalación de válvula de globo roscada de:

50 mm. (2") de diámetro pza 6,0000 $2.184,14 $13.104,84 reducción de pad unión tope de:

450mm x 400mm (18"x16") de diámetro pza 1,0000 $15.486,73 $15.486,73 Suministro e instalación de tee de fo.go.

de: 500mm x 500mm (20"x20") de diámetro Pza. 1,0000 $45.979,50 $45.979,50 500mm x 200mm (20"x8") de diámetro Pza. 2,0000 $31.614,35 $63.228,70 450mm x 150mm (18"x6") de diámetro Pza. 1,0000 $24.940,83 $24.940,83 400mm x 400mm (16"x16") de diámetro Pza. 1,0000 $29.105,85 $29.105,85 400mm x 150mm (16"x6") de diámetro Pza. 3,0000 $21.322,25 $63.966,75 Suministro e instalación de codos de

fo.fo. bridado en sus extremos de:

22°5' x 500mm (20") de diámetro Pza. 1,0000 $21.612,25 $21.612,25 Suministro e instalación de reducción de

fo.fo. bridado en sus extremos de:

500mm x 450mm (20"x18") de diámetro Pza. 1,0000 $18.799,25 $18.799,25 500mm x 300mm (20"x6") de diámetro Pza. 1,0000 $13.543,00 $13.543,00 400mm x 100mm (16"x4") de diámetro Pza. 2,0000 $8.591,25 $17.182,50 100mm x 50mm (4"x2") de diámetro Pza. 2,0000 $650,14 $1.300,28 suministro e instalación de válvula de

seccionamiento tipo compuerta de vastago fijo par125lbs de:

200 mm. (8") de diámetro Pza. 2,0000 $13.000,46 $26.000,92 150 mm. (6") de diámetro Pza. 5,0000 $7.463,30 $37.316,50 50 mm. (2") de diámetro Pza. 1,0000 $2.696,20 $2.696,20 suministro e instalación de empaque de

plomo de: 500 mm. (20") de diámetro Pza. 3,0000 $1.757,60 $5.272,80 450 mm. (18") de diámetro Pza. 1,0000 $773,50 $773,50 400 mm. (16") de diámetro Pza. 2,0000 $687,70 $1.375,40 300 mm. (12") de diámetro Pza. 2,0000 $358,80 $717,60 200 mm. (8") de diámetro Pza. 2,0000 $182,16 $364,32 150 mm. (6") de diámetro Pza. 6,0000 $83,20 $499,20 50 mm. (2") de diámetro Pza. 2,0000 $66,30 $132,60 suministro e instalación de empaque de

neopreno de:

500 mm. (20") de diámetro Pza. 2,0000 $729,30 $1.458,60 450 mm. (18") de diámetro Pza. 3,0000 $603,20 $1.809,60 400 mm. (16") de diámetro Pza. 10,0000 $520,00 $5.200,00

Suministro e instalación de marco con tapa de fo.go. para agua potable de 130

kg Pza. 26,0000 $1.965,30 $51.097,80

suministro e instalación de contramarcos sencillos de:

90cm con canal de 100mm (4") Pza. 14,0000 $1.872,10 $26.209,40 1.10cm con canal de 100mm (4") Pza. 1,0000 $2.288,12 $2.288,12

(12)

Proyecto: “Proyecto para el Abastecimiento de Agua Potable al Fraccionamiento: Colinas del Sol” Toluca, Estado de México. suministro e instalación de tornillo de

acero con cabeza y tuerca hexagonal de: 1 1/8" x 5" pza 160,0000 $28,40 $4.544,00 1 1/8" x 4 1/2" pza 48,0000 $26,30 $1.262,40 1" x 4 1/2" pza 192,0000 $25,60 $4.915,20 7/8" x 4" pza 240,0000 $22,30 $5.352,00 3/4" x 3/12" pza 64,0000 $19,40 $1.241,60 5/8" x 3" pza 64,0000 $16,20 $1.036,80 5/8" x 2 1/2" pza 72,0000 $14,30 $1.029,60 CONEXIÓN DE TUBERÍA DE 48" DE DIÁMETRO (PERICOS)

suministro de tubería de acero de 500mm (20") de diámetro de espesor

5/16" (7.94mm) m 20,5000 $651,77 $13.361,29

suministro de válvula de seccionamiento tipo mariposa de 500mm (20") de

diámetro pza 1,0000 $47.025,30 $47.025,30

Suministro de extremidad de acero de 500mm (20") de diámetro, 5/16" (7.94)mm. de espesor por 50cm de longitud

pza 1,0000 $4.320,81 $4.320,81 suministro de junta dresser completa

estilo 38 de 500mm (20") de diámetro pza 1,0000 $8.108,41 $8.108,41 construcción de caja de operación de

válvulas (2.26 x 2.16 x 2.28 m de altura) con muros de 28cm de espesor, incluye marco, tapa y contramarco con canal de 6"

pza 1,0000 $8.820,00 $8.820,00

suministro , fabricación y colocación de

codo de acero de 60º x 20" de diámetro pza 1,0000 $8.320,40 $8.320,40 construcción de atraque de concreto

simple f´c= 150 kg/cm2 m3 0,8000 $840,70 $672,56 suministro e instalación de brida

soldable de acero de 500mm (20") de diámetro

pza 4,0000 $4.016,80 $16.067,20 suministro e instalación de brida tope de

polietileno de alta densidad de 500mm (20") de diámetro

pza 2,0000 $13.618,80 $27.237,60 suministro e instalación de contrabrida

metálica de 500mm (20") de diámetro pza 2,0000 $4.711,20 $9.422,40 construcción de caja de operación de

válvula 3.56 x 2.16 x 2.69m de altura con muros de 28cm de espesor

pza 1,0000 $12.415,70 $12.415,70 suministro y colocación de empaque de

plomo de 500mm (20") de diámetro pza 2,0000 $1.757,60 $3.515,20 suministro y colocación de tornillos de

acero con cabeza y tuerca hexagonal de 1 1/8" x 5"

pza 40,0000 $28,40 $1.136,00 instalación de tubería de acero de

500mm (20") de diámetro, incluye cortes, biseles y desperdicios

m 24,5000 $509,82 $12.490,59 Instalación de válvula de seccionamiento

tipo mariposa de 500mm (20") de

(13)

Proyecto: “Proyecto para el Abastecimiento de Agua Potable al Fraccionamiento: Colinas del Sol” Toluca, Estado de México. instalación de extremidad de acero

soldable de 500mm (20") de diámetro pza 1,0000 $2.416,30 $2.416,30 instalación de junta dresser completa

estilo 38 de 500mm (20") de diámetro pza 1,0000 $1.014,31 $1.014,31

1ER. CRUCE CON TUBERÍA DE 48" DE DIÁMETRO DEL SISTEMA CUTZAMALA

Suministro e instalación de brida tope de polietileno de alta densidad de 500mm (20") de diámetro.

metálica de 500mm (20") de diámetro pza 2,0000 $4.711,20 $9.422,40 suministro e instalación de brida de

acero soldable de 500mm (20") de diámetro

pza 2,0000 $4.016,80 $8.033,60 Suministro e instalación de tubería de

acero de 500mm (20") de diámetro. m 12,1000 $3.192,29 $38.626,71 suministro e instalación de empaque de

plomo de 500mm (20") de diámetro pza 2,0000 $1.757,60 $3.515,20 suministro e instalación de empaque de

neopreno de 500mm (20") de diámetro pza 2,0000 $729,30 $1.458,60 suministro e instalación de tornillos con

cabeza y tuerca hexagonal de 1 1/8" x 5" pza 40,0000 $28,40 $1.136,00 Construcción de losa de protección entra

la tubería de acero y el tubo del sistema cutzamala de f´c= 200 kg/cm2 armada con malla electrosoldada 20/20 de 10cm de espesor.

m2 5,5000 $285,60 $1.570,80

Zampeado de piedra braza de 3a. junteada con mortero cemento-arena

prop. 1:4. m2 56,0000 $186,40 $10.438,40

CRUCE CON TUBERÍAS DE PEMEX

suministro e instalación de tubería de

acero de 400mm(16") de diámetro m 21,0000 $2.672,02 $56.112,42 suministro e instalación de brida tope de

polietileno de alta densidad de 400mm (12") de diámetro

metálica de 400mm (16") de diámetro pza 2,0000 $2.964,30 $5.928,60 suministro instalación de brida soldable

de acero de 400mm (16") de diámetro pza 2,0000 $3.213,44 $6.426,88 suministro e instalación de empaque de

plomo de de 400mm (16") de diámetro pza 2,0000 $687,70 $1.375,40 suministro e instalación de empaque de

neopreno de 400mm (16") de diámetro pza 2,0000 $520,00 $1.040,00 suministro e instalación de tornillos con

cabeza y tuerca hexagonal de 1" x 4 1/2" pza 40,0000 $25,60 $1.024,00 construcción de atraques de concreto

simple f´c=150kg/cm2 pza 2,0000 $535,04 $1.070,08 Construcción de losa de protección entre

los tubos de pemex (2 pzas) con concreto f´c=100 kg/cm2 armada con malla electrosoldada 20/20 de 10cm de

(14)

Proyecto: “Proyecto para el Abastecimiento de Agua Potable al Fraccionamiento: Colinas del Sol” Toluca, Estado de México. espesor.

SUMA $8.981.391,93

IVA $1.437.022,71

SUBTOTAL $10, 418, 414,64

PLANTA DE BOMBEO

PRESUPUESTO DE LA CASETA DE VIGILANCIA Y CENTRO DE CONTROL DE MOTORES (C.C.M.) DE LA PLANTA DE BOMBEO "ALMOLOYA DE JUAREZ" ( OBRA CIVIL )

DESCRIPCION DEL CONCEPTO UNIDAD CANT. P.U. IMPORTE

$ $

TERRACERIAS

Excavación con maquina para zanjas en material "B" en seco, incluye afloje y extracción del material, amacice o limpieza de plantilla y taludes, remoción, afines, carga a camión ó a un lado de la zanja, incluyendo acarreos a 10 m. del eje de la misma y conservación de la

excavación hasta la instalación satisfactoria de la tubería. Excavación con máquina para zanjas, en material tipo "B"

de 0.0 a 8.0 m de profundidad, en seco. m3 3,50 30,91 108,19 Relleno de zanjas con material "A" y/o "B", producto de

la excavación, incluye obtención, extracción, selección, volteo, carga, descarga, acarreo del material a primer

kilómetro y maniobras locales.

Relleno apisonado y compactado con agua, en capas de

0.20m. De espesor m3 1,15 41,54 47,78

AGUA POTABLE

Instalación, junteo y prueba de tubería de p.v.c, incluye: bajada, limpieza, material y equipo para prueba, flete a 1

km. y maniobras locales, comprende lo siguiente. Instalación, junteo y prueba de tubería de p.v.c de 19 y

13mm (3/4" y 1/2") de diámetro. ml 1,50 7,45 11,18 Instalación, junteo y prueba de tubería de p.v.c de

102mm (4") de diámetro. ml 6,00 13,98 83,88 Instalación y prueba de tubería de fierro galvanizado,

incluye: mano de obra, fletes y maniobras locales. Instalación y prueba de tubería de fierro galvanizado, de

13mm (1/2") de diámetro ml 18,00 6,64 119,45

ALBAÑILERIA

Muros de tabique rojo recocido. Hasta 6.00 m de altura, junteados con mortero cemento arena 1:5, incluye: acarreo en primer km. descarga, acarreo, almacenamiento del cemento, mortero, asentado del

tabique y terminado del muro.

Muros de tabique rojo recocido de 0.125 m de espesor. _{m2 43,25 182,90}_7.910,60 Fabricación y colado de concreto simple, vibrado y

curado con membrana, incluye: obtención de arenas, gravas, cribado, acarreo a 1er. Kilómetro, descarga, almacenamiento del cemento, fabricación del concreto,

acarreo y colocación.

Fabricación y colado de concreto simple f'c=100kg/cm2, con agregado de 19mm. (3/4") de diámetro, en plantilla

vibrado y curado. m3 1,40 853,72 1.195,20

Fabricación y colado de concreto simple en losas hasta 3.60 m. f'c=200kg/cm2 con agregado de 19mm. (3/4") de

(15)

Proyecto: “Proyecto para el Abastecimiento de Agua Potable al Fraccionamiento: Colinas del Sol” Toluca, Estado de México. Fabricación y colado de concreto simple en trabes y

columnas hasta 6m de f'c=200kg/cm2, con agregado de

19mm. (3/4") de diámetro, vibrado y curado. m3 2,91 1.237,21 3.600,29 Cimbra de madera en cimentaciones Cimbra de madera para acabados no aparentes en

cimentaciones, incluye fletes como maniobras locales del material, cimbrado, fabricación, descimbrado y terminado

del área colada m2 6,60 101,14 667,50

Cimbra de madera en trabes y columnas Cimbra de madera para acabados no aparentes en trabes

y columnas, con altura de obra falsa hasta 3m, incluye: fletes como maniobras locales del material, fabricación,

cimbrado, descimbrado y terminado del área colada. m2 31,06 121,86 3.784,97

Cimbra de madera en losas.

Cimbra de madera para acabados no aparentes en losas, con altura de obra de obra falsa hasta 3.60m, incluye: fletes como maniobras locales del material, fabricación,

cimbrado, descimbrado y terminados del área colada. m2 56,88 114,29 6.500,70 Fierro de refuerzo en estructuras, incluye suministro en la

bodega de la compañía, desperdicios, alambre de

amarre, habilitación y colocación. Suministro y colocación de acero de refuerzo FY = 4200

Kg/cm2. Kg 629,52 8,84 5.567,47

Aplanados y enboquillados, con todos los materiales y mano de obra, incluye; obtención, cribado de la arena, descarga, acarreo, almacenamiento del cemento y calhidra, mortero, colocación del aplanado y terminado de

la superficie.

Aplanado con mortero cemento-arena 1:3 de 1.5 cm de

espesor m2 32,25 64,38 2.076,26

Aplanados con yeso a regla, nivel y plomo m2 54,23 49,56 2.687,64 Emboquillado con yeso ml 20,36 27,79 565,85 Pisos, lambrines y zoclos, con todos los materiales y

mano de obra, incluye: suministro de materiales en obra, obtención y cernido de arena, además acarreo 1er. Km. descarga, acarreo y almacenaje de cemento, mortero,

colocación del piso, lambrines o vaguetas. Pisos de concreto simple f´c=150 kg/cm2 de 0.08m de

espesor total, incluye; extraccion de arena , grava, acarreo 1er. Km, descarga, acarreo, almacenaje del cemento(de la bodega a la obra) fabricación, acarreo y

colocación del concreto, curado, terminado liso o rayado m2 34,81 78,37 2.728,13 Impermeabilizaciones con todos los materiales y mano de

obra.

Impermeabilización cadenas de cimentación para desplante de muros a base de dos capas de emulsión asfáltica y una capa de fieltro asfáltico con riego de arena, incluye: limpieza:, suministro de todos los materiales puestos en el sitio de su colocación, mano de

obra y herramienta m2 8,00 207,91 1.663,30

Impermeabilización de losa plana a base de una capa de microprimer, dos capas de fibra de vidrio (festerfelt) dos capas de emulsión asfáltica (microlastic) y acabado con riego de arena cernida, incluye: limpieza:, suministro de todos los materiales puestos en el sitio de su colocación,

mano de obra y herramienta m2 29,16 106,12 3.094,34

INSTALACION SANITARIA

Suministro y colocación de tinacos y tanques, incluye suministro de materiales en obra, fletes, maniobras

(16)

Proyecto: “Proyecto para el Abastecimiento de Agua Potable al Fraccionamiento: Colinas del Sol” Toluca, Estado de México. Suministro y colocación de tinacos de polietileno de 450

lts. con tapa rotopla o similar vertical. Pza 1,00 1.309,16 1.309,16 Registro de albañal, con mampostería de tabique,

aplanado con mortero cemento arena 1:3 y tapa de concreto con marco de fierro, incluye: plantilla de piso apisonada, plantilla de concreto fc 90 kg/cm2, muro de tabique de 0.14 m de espeso, aplanados con mortero

cemento arena 1:3, suministro en obra de marco. Registro de albañal, con mampostería de tabique,

aplanado con mortero cemento arena 1:3 y tapa de concreto con marco de fierro de 40 x 60 cm y 50 cm de

profundidad. Pza 1,00 612,10 612,10

Instalación de muebles sanitarios, incluyendo materiales y mano de obra, con tubería de fierro galvanizado, fletes y maniobras locales, ramaleo incluyendo ranurado y

prueba.

Suministro e instalación de inodoro marca Ideal Standard modelo zafiro color blanco o similar, incluye material puesto en el sitio de su colocación, mano de obra, fletes y

maniobras locales ( no incluye salida) Pza 1,00 1.154,94 1.154,94 Suministro e instalación de lavabo modelo veracruz

blanco marca Ideal Standard ó similar, ( incluye mezcladora modelo E -11SC), incluye material puesto en el sitio de su colocación, mano de obra, fletes y

maniobras locales ( no incluye salida) Pza 1,00 612,60 612,60

INSTALACIONES ELECTRICAS

Salida para contacto doble polarizado de 127 volts incluye le suministro de todos los materiales (6 m de poliducto de 13 mm de diam., 16 ml. De cable THW antillama calibre 10, 105 ºC, 8 ml de cable de cobre desnudo calibre 14 AWG, una placa de aluminio 1/U 3361, una sobre tapa para caja de 4", un contacto duplex c/tier. plast. 198, una caja chalupa galvanizada y materiales de consumo), así como mano de obra y

herramienta necesaria para su correcta instalación. SAL. 10,00 644,63 6.446,28

HERRERIA, VIDRIERIA Y PINTURA

Suministro e instalación de ventanas, incluye: materiales de obra, fletes, maniobras locales, habilitación incluyendo soldadura, bisagras, pintura anticorrosiva, instalación y

amacice con mortero necesario.

Suministro e instalación de ventanas de fierro estructural con perfiles comerciales (1/8") con peso de 6 a 10 kg./m2

de 55x25mm. De lamina No. 18 m2 5,35 324,46 1.735,84 Suministro e instalación de puertas, incluye: materiales

en obra, fletes, maniobras locales, habilitación incluyendo soldadura, bisagras, pintura anticorrosiva, instalación y

amacice con mortero necesario.

Suministro e instalación de puertas de fierro estructural con perfiles z, t y l de 25.4mm. (1") y tambor doble de

lámina del No. 18, incluye: pintura de esmalte. m2 4,70 656,24 3.084,35 Vidrieria, incluye suministro de materiales en obra, fletes

y maniobras locales, instalación, ajuste y limpieza. Suministro y colocación de vidrio sencillo transparente de

3mm de espesor. m2 10,00 164,60 1.646,04

Pintura en interiores, exteriores muros, plafones,

ventanearía y puertas.

Pintura vinílica en interiores o exteriores, una mano de sellador y dos de altura en aplanados de mezcla fina

hasta 3m de altura m2 100,00 41,83 4.183,20

(17)

PRESUPUESTO DEL CARCAMO DE BOMBEO Y SUBESTACION ELECTRICA DE LA PLANTA DE BOMBEO " ALMOLOYA DE JUAREZ" ( OBRA CIVIL )

DESCRIPCION DEL CONCEPTO UNIDAD CANT. P.U. IMPORTE

$ $

TERRACERIAS

Excavación con maquina para zanjas en material "B" en seco, incluye afloje y extracción del material, amacice o limpieza de plantilla y taludes, remoción, afines, carga a camión ó a un lado de la zanja, incluyendo acarreos a 10 m. del eje de la misma y conservación de la excavación

hasta la instalación satisfactoria de la tubería. Excavación con máquina para zanjas, en material tipo "B"

de 0.0 a 8.0 m de profundidad, en seco. m3 120,68 33,49 4.041,33

ALBAÑILERIA

Muro de Block de concreto ligero, incluye: material,

herramienta y todo lo necesario para su correcta ejecución. Muro de Block de concreto ligero de 15 x 20 x 40 cm.

junteado con mortero cemento cal arena 1:1:6 de 15 cm. de

espesor. m2 29,85 152,85 4.562,69

Fabricación y colado de concreto simple, vibrado y curado con membrana, incluye: obtención de arenas, gravas, cribado, acarreo 1er Km., descarga, almacenamiento del

cemento, fabricación del concreto, acarreo y colocación. Fabricación y colado de concreto simple f'c=250kg/cm2,

con agregado de 19mm. (3/4") de diámetro, vibrado y

curado. m3 39,56 1.320,14 52.224,62

Limpieza y trazo en terreno, para desplante de estructuras.

Limpieza, trazo y nivelación para desplante de estructuras. m2_{405,00 4,59 1.858,55}

Suministro e instalación de escalera marina Suministro e instalación de escalera marina. ML 12,00 494,07 5.928,78

Cimbra de madera en estructuras

Cimbra de madera para acabados no aparentes en estructuras, incluye: fletes, maniobras locales de material, fabricación, cimbrado, descimbrado y terminado del área

colada. m2 300,36 185,37 55.676,83

Fierro de refuerzo en estructuras, incluye suministro en la bodega de la compañía, desperdicios, alambre de amarre,

habilitación y colocación.

Suministro y colocación de acero de refuerzo FY = 4200

Kg./cm2 de 3.61 a 5 .00 m de altura. Kg 5529,00 9,58 52.973,35

SUBTOTAL 177.266,15

Suministro y colocación de banda ojillada de P.V.C. Suministro y colocación de banda ojillada de P.V.C.DE 206

X 6 mm. ml 18,00 77,13 1.388,32

ACARREOS Y FLETES.

Acarreo primer kilómetro de materiales pétreos arena, grava, piedra, cascajo, etc., en camión de volteo incluyendo

carga a mano y descarga a volteo, medido suelto de 7 m3.

Acarreo primer kilómetro de materiales pétreos en camino

plano terracería. m3 163,00 62,24 10.145,77

Acarreo Km. subsecuentes al primero, de materiales pétreos arena, grava, piedra, cascajo, etc., en camión de

volteo.

Acarreo Km. subsecuentes al primero, de materiales

pétreos en camión volteo en camino plano terracerías. m3_{-Km 163,00} _{4,11 669,60}

subtotal 2 12.203,70

(18)

PRESUPUESTO BARDA PERIMETRAL DE LA PLANTA DE BOMBEO "ALMOLOYA DE JUAREZ" ( OBRA CIVIL )

DESCRIPCION DEL CONCEPTO UNIDAD CANT. P.U. IMPORTE

$ $

TERRACERIAS

Excavación con maquina para zanjas en material "B" en seco, incluye afloje y extracción del material, amacice o limpieza de plantilla y taludes, remoción, afines, carga a camión ó a un lado de la zanja, incluyendo acarreos a 10 m. del eje de la misma y conservación de la excavación hasta la instalación satisfactoria de

la tubería.

Excavación con máquina para zanjas, en material tipo "B" de 0.0 a

8.0 m de profundidad, en seco. m3_{13,68 33,49}_458,12

Relleno de zanjas con material "A" y/o "B", producto de la excavación, incluye obtención, extracción, selección, volteo, carga, descarga, acarreo del material a primer kilómetro y

maniobras locales.

Relleno apisonado y compactado con agua, en capas de 0.20m.

De espesor m3 6,08 45,01 273,64

ALBAÑILERIA

Muros de tabique rojo recocido. Hasta 6.00 m de altura, junteados con mortero cemento arena 1:5, incluye: acarreo en primer km. descarga, acarreo, almacenamiento del cemento, mortero,

asentado del tabique y terminado del muro. Muros de tabique rojo recocido de 0.125 m de espesor. m2 167,20 198,15 33.130,01 Fabricación y colado de concreto simple, vibrado y curado con

membrana, incluye: obtención de arenas, gravas, cribado, acarreo a 1er. Kilómetro, descarga, almacenamiento del cemento,

fabricación del concreto, acarreo y colocación. Fabricación y colado de concreto simple f'c=100kg/cm2, con

agregado de 19mm. (3/4") de diámetro en plantilla vibrado y

curado. m3 4,56 924,86 4.217,36

Fabricación y colado de concreto simple en trabes y columnas hasta 6m de f'c=200kg/cm2, con agregado de 19mm. (3/4") de

diámetro, vibrado y curado. m3 7,47 1.340,31 10.012,14

Cimbra de madera en cimentaciones

Cimbra de madera para acabados no aparentes en cimentaciones, incluye fletes como maniobras locales del material,

cimbrado, fabricación, descimbrado y terminado del área colada m2 33,44 109,56 3.663,82 Cimbra de madera en trabes y columnas Cimbra de madera para acabados no aparentes en trabes y

columnas, con altura de obra falsa hasta 3m, incluye: fletes como maniobras locales del material, fabricación, cimbrado,

descimbrado y terminado del área colada. m2 59,58 132,02 7.865,45 Fierro de refuerzo en estructuras, incluye suministro en la bodega

de la compañía, desperdicios, alambre de amarre, habilitación y

colocación.

Suministro y colocación de acero de refuerzo FY = 4200 Kg/cm2. Kg 900,00 9,58 8.622,90

SUMA HOJA 68.243,43

IMPORTE TOTAL 68, 243. 43

(19)

II.2 Características particulares del proyecto

El Proyecto para el Abastecimiento de Agua Potable al Fraccionamiento “Colinas del Sol”, comprende 3 obras o actividades principalmente, las cuales se describen a continuación:

1. Obra de Captación en el sitio “Pericos”

2. Línea de Conducción por Gravedad – Bombeo desde la obra de captación “Pericos”, hasta los tanques de regularización de las zonas altas y baja.

3. Cruces y cruzamientos especiales

1. Obra de Captación en el sitio “Pericos”

El punto de alimentación será la tubería de acero a presión de 1220 mm (48”) de diámetro, que conduce agua potable a la Ciudad de Toluca y será exactamente donde se localiza una deflexión con material de acero de 48” de diámetro, la elevación topográfica en ese punto es 2624. 05 m.s.n.m.

El gasto máximo diario que se capta es de 190. 20 l/s, físicamente el punto de conexión se localiza aproximadamente a 250 m. de la caja rompedora de presión denominada “Los Pericos”.

2. Línea de Conducción por gravedad – Bombeo desde la obra de captación “Pericos”, hasta los tanques de regularización de las zonas altas y baja.

La línea de conducción presentará dos funcionamientos hidráulicos, siendo estos: - Primer tramo. Funcionamiento hidráulico por gravedad

- Segundo tramo. Funcionamiento hidráulico por bombeo Primer tramo

Se selecciono el diámetro de 500 mm. (20”) para los primeros 1400, 1300 m. de 450 mm. (18”) y los restantes 2850 m. de 400 mm. (16”) de diámetro, ya que representan velocidades aceptables para ser analizados como diámetros económicos en las alternativas de solución.

Segundo tramo

El segundo tramo de conducción trabajará por bombeo, es decir, que se instalará un rebombeo que impulse el gasto de diseño hasta el tanque de regularización del fraccionamiento.

La conducción por bombeo tendrá 3 derivaciones, por lo que la línea conducirá 4 distintos gastos, presentándose varias velocidades ya que los gastos van disminuyendo conforme se van realizando las entregas de agua potable y el

(20)

diámetro propuesto será el mismo desde el inicio de la conducción hasta el final de la misma.

El trazo de la línea de conducción a lo largo de su desarrollo presenta deflexiones horizontales que van desde 8º hasta 111º, para lograr salvar los P.I., se aprovechara la deflexión natural de la tubería y en el caso donde se requiera, se colocaran codos de P.A.D.

3. Cruces y cruzamientos especiales.

La línea de conducción a lo largo de su desarrollo tendrá que cruzar accidentes topográficos, estructuras hidráulicas y vías de comunicación, específicamente los puntos son:

• 2 cruzamientos con la tubería del Acueducto Cutzamala. • 1 tubería de agua potable de 48” de diámetro.

• 28 cruces con canales de riego y arroyos. • 1 cruce con gasoducto de PEMEX

• 1 cruzamiento con la Autopista Toluca – Atlacomulco. Políticas de Crecimiento

Ante la creciente demanda de servicios de agua potable en función del crecimiento poblacional del municipio de Almoloya de Juarez y Toluca, específicamente de la zona nororiente del municipio de Toluca, se tiene considerado el abastecimiento del desarrollo “Colinas del Sol”, 2 fraccionamientos y cinco centros poblacionales, que se abastecerán a través de preparaciones que se dejarán sobre la línea de conducción.

De acuerdo con la información de los censos poblacionales 1990 – 2000 y una proyección de población de 10 años, se consideraron 3 propuestas para establecer el horizonte del proyecto para la línea de conducción, bajo los siguientes parámetros:

Datos de los 5 Centros Poblacionales Descripción de la primera propuesta

Se propuso que la T.C.M.A. fuera la del Municipio de Toluca, que es de 3.2%, ya que hay poblados que presentan una T.C.M.A. muy alta y el horizonte de proyecto se estableció de 10 años. En la tabla siguiente se indica el número de habitantes por año y sus correspondientes gastos de diseño.

(21)

Tabla 6. Primera propuesta

Primera propuesta

(T.C.M.A. del 3.2% y horizonte de proyecto a 10 años) Tabla resumen

Datos básicos de proyecto de los centros poblacionales que se incorporarán al sistema de conducción

No. Total de Centros Poblacionales 5

Población total (2013) 6, 059 Hab.

Dotación de Proyecto 150 l/ hab./ día.

Gasto Medio Anual Total (2013) 10. 52 l.p.s. Gasto Máximo Diario Total (2013) 14. 73 l.p.s.

Coeficiente de variación diaria 1.4

Alimentación Tubería del proyecto que alimentará al fraccionamiento

Sitios de la conexión A lo largo de la línea de conducción de proyecto

Sistema de conducción Gravedad

Descripción de la segunda propuesta

Se propuso que la T.C.M.A. fuera la medida ponderada de las cinco comunidades, por lo que se obtuvo una T.C.M.A. regional del 4% (para la zona Noroeste de la Ciudad de Toluca) y el horizonte de proyecto se estableció de 10 años. En la tabla siguiente se indica el número de habitantes por año y sus correspondientes gastos de diseño.

Tabla 7. Segunda propuesta

Segunda propuesta

(T.C.M.A. del 4% y horizonte de proyecto a 10 años) Tabla resumen

Datos básicos de proyecto de los centros poblacionales que se incorporarán al sistema de conducción

No. Total de Centros Poblacionales 5

Alimentación Tubería del proyecto que alimentará al fraccionamiento

Sitios de la conexión A lo largo de la línea de conducción de proyecto

Comparando las propuestas se tiene lo siguiente:

Tabla 8. Comparación de propuestas

Concepto Propuesta CAEM _1ªPropuestas PROFUSA _2ª

Año de Proyección 2018 2013 2013

(22)

Para el año 2018 la CAEM propone un gasto de 25.81 l.p.s. y la empresa en sus propuestas establece para el año 2013 (apegada a las normas de la CNA) gastos de 14.73 l.p.s. y 16.28 l.p.s., llegando a la conclusión de proponer que el gasto de diseño total para los cinco centros poblacionales que se anexarán al sistema integral de agua potable, sea de 16.28 l.p.s.

Datos básicos de proyecto de los dos Fraccionamientos

Como ya se menciono, la CAEM proporcionó a la empresa la información correspondiente a los dos fraccionamientos localizados al nororiente de la región y que se anexarán al sistema integral de agua potable. En la siguiente tabla se indican sus datos:

Tabla 9. Datos básicos del proyecto de los dos fraccionamientos

DATOS BÁSICOS DE PROYECTO DE LOS DOS FRACCIONAMIENTOS No. Total de Centros Poblacionales 2

Alimentación Tubería del proyecto que alimentará al fraccionamiento “Colinas Del Sol”

Sitios de la conexión En el Km. 1+389.10 de la línea de conducción de proyecto.

Datos básicos del proyecto Fraccionamiento Colinas del sol

La población del proyecto se determino en función del número de viviendas que es de 8, 535 y se considero una densidad de 4.51 hab./vivienda, que corresponde a la Densidad Media Estatal, obtenida del conteo de Población de Vivienda elaborado por el INEGI, en el año 2000, quedando la población de proyecto de 38, 493 habitantes.

La dotación se estableció tomando en cuenta los consumos de agua potable que demandarán cada una de las zonas del desarrollo habitacional, siendo estas:

- Habitacional - Comercial

- Centro Urbano Regional - Escolar

- Equipamiento Básico

Tabla 10. Demanda de dotación del Fraccionamiento Colinas del Sol.

Zona Dotación

Habitacional 150 L / Hab. / Día

Comercial 6 L/ m2 / Día. 0.000069 l.p.s. / m2. Mercado Público 100 L / local / día. 0.001157 l.p.s. / local.

(23)

Proyecto: “Proyecto para el Abastecimiento de Agua Potable al Fraccionamiento: Colinas del Sol” Toluca, Estado de México. Centro Urbano Regional 6 L/ m2_{/ Día.} _{0.000069 l.p.s. / m}2_.

Escolar 25 L / alumno / turno_{20 L / alumno / turno} 0.0002893 l.p.s. / alumno_{0.0002314 l.p.s. / alumno} Equipamiento básico 800 L / cama / día. 0.009259 l.p.s. / cama Guardería infantil 20 L / alumno / día. 0.0002314 l.p.s. / alumno

Gasto Medio Anual total

- Zona Habitacional ______________ 66. 83 l.p.s. - Zona Comercial ________________ 0. 18 l.p.s. - Centro Urbano regional___________ 2. 83 l.p.s. - Zona Escolar ___________________ 2. 17 l.p.s. - Áreas de Donación ______________ 4. 22 l.p.s. SUMA = 76. 23 l.p.s.

En la tabla siguiente se muestran los datos de proyecto del sistema integral de abastecimiento de agua potable.

Tabla 11. Datos del proyecto del Sistema Integral del Abastecimiento de Agua Potable.

Zona de Consumo Gasto Medio _{Anual (l.p.s.)} Gasto Máximo _{diario (l.p.s)} Gasto Máximo _{Horario (l.p.s.)} regularización Capacidad de m3. 5 Centros

Poblacionales 11.63 16.28 25.23 ---

2 Fraccionamientos 48.00 67.20 104.16 ---

Frac. Colinas del Sol 76.23 106.28 165.41 1200

Total 135.86 190.20 294.80 1200

II.2.1 Características del proyecto.

El “Proyecto para el Abastecimiento de Agua Potable al Fraccionamiento: Colinas del Sol”, consiste en la ampliación y construcción de una red de distribución de agua potable de una longitud total de 13.70 Km., para abastecer a 8 centros poblacionales, incluyendo a los habitantes del Fraccionamiento Colinas del Sol, ubicados en el municipio de Almoloya de Juárez, representando una población total estimada futura de 65, 978 habitantes. Con una dotación aproximada de 150 litros por habitante al día (l/hab./día).

Actualmente se tiene una línea de conducción construida de 5, 424. 31 m., que va del Km. 6+960.45 al Km.12+131.77. Por lo cual, el presente proyecto considera la instalación de una línea de 8, 275.63 m., que va del Km. 0+000 al Km. 6+960.45, así como, la construcción de una planta de bombeo, en el Km. 5+550.

(24)

Tabla 12. Datos básicos del proyecto

Tabla resumen de los datos básicos de proyecto del sistema Integral de Abastecimiento de Agua Potable Concepto Área de futuro crecimiento al nororiente de la región Fraccionamiento “Colinas del Sol” Centros Poblacionales Total No. Total de centros poblacionales 2 1 5 8 Población futura (Hab.) 20, 786 38, 493 6, 699 65, 978 Dotación de Proyecto (L / Hab. / Día) 150 150 150 150 Gasto Medio Anual (L. P. S.) 48. 00 *76. 23 11. 63 135. 66 Gasto Máximo Diario (L. P. S.) 67. 20 *106. 72 16. 28 190. 20 Gasto Máximo Horario (L. P. S.) 104. 16 *165. 41 25. 23 294. 80 Coeficiente de Variación Diaria 1.4 1.4 Coeficiente de Variación Horaria 1.55 1.55 Capacidad de Regularización (m3) - 1, 200 - 1, 200 Sitios de la Conexión 1+389.10 de la En el Km. línea de conducción de proyecto Tubería de 48” de diámetro, localizada en el cerro “Pericos” A lo largo de la línea de conducción de proyecto - Sistemas de

Conducción Gravedad Gravedad – Bombeo Gravedad – Bombeo - Red de

Distribución - Gravedad - -

Análisis hidráulico de la obra de captación Condiciones de diseño

El gasto que se captará de la tubería existente de 1.22 m (48”) de diámetro es el gasto de diseño que es de 190. 20 l/s.

El diámetro comercial seleccionado para captar el gasto de diseño es de 500 mm. (20”).

(25)

Análisis hidráulico de la línea de conducción Condiciones de diseño

El material utilizado para la línea de conducción será con tubo plástico, para que el coeficiente de rugosidad sea el más bajo “n = 0.009”, en función de la longitud de la misma.

El gasto total de conducción es de 190.20 l/s e irá decreciendo de acuerdo con los servicios en ruta. En el siguiente diagrama se indican los 6 puntos de derivación. En el diagrama siguiente se indican los gastos de conducción en cada tramo:

Figura 1. Gastos de conducción de cada tramo.

De acuerdo con el levantamiento topográfico, se presentaron las siguientes características:

- Desnivel topográfico total = (2624.05 – 2668. 15 = 44.10 m), siendo un desnivel desfavorable.

- Longitud de la conducción principal = 13, 700. 00 m.

La línea de conducción, entre la elevación del Km. 0+000 y el Km. 5+550 presenta una carga disponible de 10.69 m, por lo que se colocará una planta de bombeo de proyecto y del Km. 5+550 en adelante el desnivel topográfico es desfavorable.

Por lo que la línea de conducción presentará dos funcionamientos hidráulicos, siendo estos:

- Primer tramo = Funcionamiento hidráulico por gravedad - Segundo tramo = Funcionamiento hidráulico por bombeo

(26)

Primer tramo

Se tendrá un diámetro de 500 mm. (20”) para los primeros 1 400, 1 300 m de 450 mm. (18”) y los restantes 2850 m. de 400 mm. (16”) de diámetro, ya que presentan velocidades aceptables para ser analizados como diámetros económicos en las alternativas de solución.

Figura 2, Funcionamiento hidráulico de la conducción

Segundo tramo

El segundo tramo de la línea trabajará por bombeo, es decir, que se instalará un rebombeo que impulse el gasto de diseño hasta el tanque de regularización del fraccionamiento.

De acuerdo con la carga disponible, fue necesario que en ese kilometraje se propusiera una planta de bombeo que impulse el caudal hasta el punto más alto del fraccionamiento.

La conducción por bombeo tendrá 3 derivaciones, por lo que la línea conducirá 4 distintos gastos, presentándose varias velocidades ya que los gastos van disminuyendo conforme se van realizando las entregas de agua potable y el diámetro propuesto será el mismo desde el inicio de la conducción hasta el final de la misma.

Para desarrollar el análisis, se calculó una velocidad equivalente, proponiendo un diámetro que tuviera una velocidad permisible y resultará económico.

Deflexiones horizontales y verticales

El trazo de la línea de conducción a lo largo de su desarrollo presenta deflexiones horizontales que van desde 8º hasta 111º, para lograr salvar los P.l., se ha aprovechado la deflexión natural de la tubería y en el caso donde se requirió, se han colocado codos de P.A.D.

(27)

Criterios de diseño Diámetro = 20” = 50 cm.

RD = 13.5 para este RD el fabricante recomienda 10 diámetros Rb = 50 x 10 = 500 cm. Α = 9º 30’ β = 19º (angulo obligado) β = (180 L) / (π Rb) L = (β π Rb) / 180 L = (19 x 3.1416 x 5) / 180 = 1.65 m.

Tabla 13. Resumen de la geometría de las deflexiones horizontales en la línea de conducción para el Abastecimiento de Agua Potable para el Fraccionamiento “Colinas del Sol” Municipio

de Almoloya de Juárez. Km. Deflexiones Tubería Ø RD Angulo Deflexión β * Rb Diámetr os Rb (m) L (m) C (m) A (m) Conclusiones 0+182 16” RD-41 12º 22 8.80 1.84 1.84 0.19 No requiere codo por haber suficiente espacio para el radio requerido y el Angulo β 1+169.34 16” RD-41 11º 22 8.80 1.68 1.68 0.16 1+208.02 16” RD-41 14º 22 8.80 2.15 2.15 0.26 1+472.74 16” RD-41 10º 22 8.80 1.53 1.53 0.13 5+114.68 16” RD-41 10º 22 8.80 1.53 1.53 0.13 7+454.05 12” RD-13.5 15º 10 3.00 0.785 0.783 0.102 7+503.34 12” RD-13.5 14º 10 3.00 0.785 0.731 0.09

Criterio para las deflexiones horizontales

Para el caso de las deflexiones horizontales, todas se harán con la misma tubería, ya que el terreno es prácticamente plano, a excepción de los ultimos 900 m. donde se propusieron codos de P.A.D.

Cruces y cruzamientos especiales

La línea de conducción a lo largo de su desarrollo tendrá que cruzar accidentes topográficos, estructuras hidráulicas y vías de comunicación, específicamente los puntos son:

• 2 cruces con la tubería del acueducto Cutzamala • 1 tubería de agua potable de 48” de diámetro. • 28 cruces con canales de riego y arroyos. • 1 cruce con gasoducto de PEMEX

(28)

II.2.2 Descripción de obras y actividades 1. Punto de alimentación

El punto de alimentación será la tubería de acero a presión de 1220 mm. (48”) de diámetro, que conducirá agua potable a la Ciudad de Toluca y será exactamente donde se localizará una deflexión con material de acero de 48” de diámetro, la elevación topográfica en ese punto es 2624.05 m.s.n.m.

El gasto máximo diario que se captará es de 190. 20 l/s, físicamente el punto de conexión se localiza aproximadamente a 250 m. de la caja rompedora de presión denominada “Los Pericos”. Como se muestra en la siguiente figura:

Después de la conexión la obra de captación presentará un codo de acero para que la tubería de 20”, se incorpore al camino vecinal de terracería.

Después del codo de acero se propuso una caja de operación de válvulas en el Km. 0+015.50 en donde se localizó un medidor de gasto de presión Dmaltrato psicologico a menoreiferencial el cual medirá el total del caudal de la tubería de 500 mm. (20”) antes de hacer la derivación a los dos fraccionamientos.

Desde el Km. 0+000 al Km. 0+020.50 la tubería de 20” de diámetro será de material de acero, ya que es el tramo de unión con el tubo de 48” y además se cumple con las especificaciones de la CAEM, que indica que antes del medidor deberá haber un tramo recto de una distancia que equivalga a 15 diámetros (15* 0.20 = 7.50 m. de longitud) y después del medidor deberá haber una distancia mínima de 10 diámetros (1* 0.20 = 5.00 m. de longitud).

Llegando al Km. 1+389.10 se ubicará una segunda caja de operación de válvulas donde se encuentra la preparación a los dos fraccionamientos de la zona nororiente (gasto de derivación = 67. 20 l/s) y un medidor de gasto tipo propela que reflejará el caudal de derivación.

Finalmente en el Km. 1+395.85 se ubicará una tercera caja de operación de válvulas donde se instalará un medidor de gasto tipo presión diferencial que refleja el gasto de conducción de 123. 00 l/s.

2. Líneas de Conducción

El desnivel que se tiene entre el punto de alimentación (cota 2624.05 m.s.n.m.) y el fraccionamiento en su punto más alto (2668.15 m.s.n.m.), es de 41.95 m, dando un resultado desfavorable, por lo que la tubería estará dividida en dos tramos, el primero tendrá un funcionamiento hidráulico por gravedad y el segundo por bombeo.

(29)

Figura 3. Datos topográficos de la zona del proyecto.

El gasto total de conducción será de 190.20 l/s e ira decreciendo de acuerdo con los servicios en ruta. En el siguiente diagrama se indican los 6 puntos de derivación:

Figura 4. Puntos de Derivación del proyecto

En el diagrama siguiente se indican los gastos de conducción en cada tramo: Figura 5. Gastos de conducción de cada tramo

(30)

- Desnivel topográfico total = (2624.05 – 2668.15 = 44.10), siendo un desnivel desfavorable

- Longitud de la conducción principal = 12, 131.77 m. Primer Tramo

Inicia en el Km. 0+000 que corresponde al punto de conexión con la tubería existente de 48” de diámetro que conduce agua hasta la Ciudad de Toluca.

En el Km. 0+060.94 la tubería de 500 mm. (20”) de diámetro cruza con la tubería existente de 1.22 m (48”) de diámetro que va a la planta de bombeo “Toluca”. El cruce tiene una longitud de 8.0 m y la tubería propuesta es de 20” de acero A.P.I. 5L Grado B con un espesor de 7.93 mm. (5/16”).

A partir del Km. 0+68.94 hasta el Km. 1+389.10 la tubería conducirá un gasto de 190.20 l/s y se localizará sobre el camino de operación del acueducto Cutzamala y será de Polietileno de Alta Densidad (P.A.D.) de 500 mm. (20”) de diámetro.

En el Km. 1+389.10 la tubería de P.A.D. cambia su diámetro a 450 mm. (18”), ya que en este punto hace la primera entrega de agua potable en bloque a los dos fraccionamientos localizados al oriente de la zona de estudio, el gasto entregado es de 67.20 l/s.

A partir del Km. 1+389.10 la tubería de P.A.D. de proyecto cruza con 16 canales de riego ó arroyos atravesando la carretera con un puente canal, las profundidades de los canales van desde 0.65 m. hasta 2.36 m.

Toda la tubería de P.A.D. va alojada en una zanja tipo rural, es decir, que una parte

del relleno es compactado y la otra parte a volteo con material produ cto de excavación. En cuanto a la profundidad va a 0.60 m., ya que esta apegada a

las recomendaciones del fabricante de esas tuberías. En el Km. 2+737.40 la tubería cambia a 400 mm. (16”) de diámetro.

Del Km. 1+389.10 hasta el Km. 4+376.82, la tubería conduce un gasto de 123.00 l/s y se localiza sobre un camino de terracería y al llegar al último kilometraje indicado se dejará una preparación para la alimentación al poblado de San Carlos Autopan (Q. de derivación = 3.15 l/s).

A partir des esta derivación y hasta el Km. 5+544.00 la línea conduce un gasto de 119.85 l/s siguiendo el mismo trazo del camino de terracería y conservando la profundidad de zanja recomendada por el fabricante.

Entre el Km. 5+430.47 se encuentra la derivación de tuberías que va hacia la planta de bombeo a partir del cual sale un tramo de una longitud de 120.00 m. y 6 m antes de este último kilometraje se localizará una preparación para la derivación al poblado Colonia Aviación, (con gasto de derivación igual a 4.44 l/s) la tubería sigue
