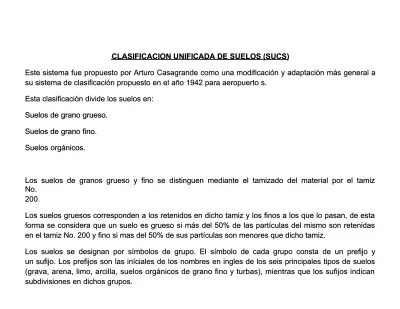

Este sistema fue propuesto por Arturo Casagrande como una modificación y adaptación más general a
Este sistema fue propuesto por Arturo Casagrande como una modificación y adaptación más general a
su sistema de clasificación propuesto en el año 1942 para aeropuerto s.
su sistema de clasificación propuesto en el año 1942 para aeropuerto s.
Esta clasificación divide los suelos en:
Esta clasificación divide los suelos en:
Suelos de grano grueso.
Suelos de grano grueso.
Suelos de grano fino.
Suelos de grano fino.
Suelos orgánicos.
Suelos orgánicos.
Los suelos de granos grueso y fino se distinguen mediante el tamizado del material por el tamiz
Los suelos de granos grueso y fino se distinguen mediante el tamizado del material por el tamiz
No.
No.
200.
200.
Los suelos gruesos corresponden a los retenidos en dicho tamiz y los finos a los que lo pasan, de esta
Los suelos gruesos corresponden a los retenidos en dicho tamiz y los finos a los que lo pasan, de esta
forma se considera que un suelo es grueso si más del 50% de las partículas del mismo son retenidas
forma se considera que un suelo es grueso si más del 50% de las partículas del mismo son retenidas
en el tamiz No. 200 y fino si mas del 50% de sus partículas son menores que dicho tamiz.
en el tamiz No. 200 y fino si mas del 50% de sus partículas son menores que dicho tamiz.
Los suelos se designan por símbolos de grupo. El símbolo de cada grupo consta de un prefijo y
Los suelos se designan por símbolos de grupo. El símbolo de cada grupo consta de un prefijo y
un sufijo. Los prefijos son las iníciales de los nombres en ingles de los seis principales tipos de suelos
un sufijo. Los prefijos son las iníciales de los nombres en ingles de los seis principales tipos de suelos
(grava, arena, limo, arcilla, suelos orgánicos de grano fino y turbas), mientras que los sufijos indican
(grava, arena, limo, arcilla, suelos orgánicos de grano fino y turbas), mientras que los sufijos indican
subdivisiones en dichos grupos.
Ela bor adopor:In
g
. IvánMatusLazoyIng
.Marvin Blanco
SISTEMA UNIFICADO DE CLASIFICACION DE SUELOS (SUCS) ASTM D 2487
Criterios para la asignación de símbolos de grupo y nombre de grupo con el uso de ensayes de laboratorio Símbolo
Clasificación de suelos
de grupo Nombre del grupo
Suelos de partículas gruesasmas del 50% es retenido en la malla No. 200 Gravas Mas del 50% de la fracción gruesa es retenida en la malla No. 4 Arenas El 50% o mas de la fracción gruesa pasa la malla No.
4
Limos y arcillas Limite Liquido
Gravas limpias
Menos del 5% pasa la malla No. 200
Gravas con finos Mas del 12% pasa la m alla No. 200
Gravas limpias y con finos Entre el 5 y 12% pasa malla No.200
Arenas limpias
Menos del 5% pasa la malla No. 200
Arenas con finos Mas del 12% pasa la m alla No. 200
Arenas limpias y con finos Entre el 5 y 12% pasa malla No.200
Inorgánicos
Cu≥4 y 1≤Cc≤3 GW Grava bien graduada Cu < 4 y 1> Cc > 3 GP Grava mal graduada IP<4 o debajo de la línea “A” en la carta de
plasticidad GM Grava limosa
IP>7 o arriba de la línea “A” en la carta de GC Grava arcillosa plasticidad
Cumple los criterios para GW y GM GW-GM Grava bien graduada con limo Cum ple los c ri terios para GW y GC GW- GC Grava bien graduada con arcilla Cumple los criterios para GP y GM GP-GM Grava mal graduada con limo Cum ple los c ri terios para GP y GC GP-GC Grava m al graduada con arc illa
Cu≥6 y 1≤Cc≤3 SW Arena bien graduada Cu < 6 y 1> Cc > 3 SP Arena mal graduada IP<4 o debajo de la línea “A” en la carta de
plasticidad SM Arena limosa
IP>7 o arriba de la línea “A” en la carta de SC Arena arcillosa plasticidad
Cumple los criterios para SW y SM SW-SM Arena bien graduada con limo Cum ple los cri terios para SW y SC SW -SC Arena bi en graduada con arcil la Cumple los criterios para SP y SM SP-SM Arena mal graduada con limo Cumple los criterios para SP y SC SP-SC Arena mal graduada con arcilla IP>7 y se grafica en la carta de plasticidad arriba
de la línea “A” CL Arcilla de baja plasticidad IP<4 y se grafica en la c arta de plasticidad abajo
de la línea “A” ML Limo de baja plasticidad
Suelos de partículas finas
El 50% o mas pasa la
menor que 50
Orgánicos Limite liquido - secado al horno--- <0.75 OL limite liquido - no secado
IP>7 y se grafica en la carta de plasticidad arriba
Arcilla orgánica Limo orgánico malla No. 200
Limos y arcillas Limite Liquido
Inorgánicos de la línea “A”
CH Arcilla de alta plasticidad IP<4 y se grafica en la carta de plasticidad abajo
de la línea “A” MH Limo de alta plasticidad mayor que 50
Orgánicos Limite liquido - secado al horno--- <0.75 OH limite liquido - no secado
Arcilla orgánica Limo orgánica
Suelos altamente
Él sistema Unificado de clasificación de suelos, utiliza como identificación los siguientes símbolos:
Símbolo G S M C O Pt H L W P
Descripción Grava Arena Limo Arcilla Limos o arcillas orgánicas Turba y suelos altamente orgánicos Alta plasticidad Baja plasticidad Bien graduado Mal graduado
