Office. Microsoft Excel. Práctica 3

✎ Office Microsoft Excel

Práctica 3

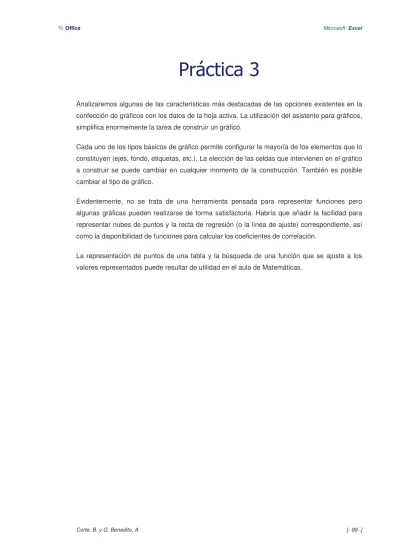

Analizaremos algunas de las características más destacadas de las opciones existentes en la confección de gráficos con los datos de la hoja activa. La utilización del asistente para gráficos, simplifica enormemente la tarea de construir un gráfico.

Cada uno de los tipos básicos de gráfico permite configurar la mayoría de los elementos que lo constituyen (ejes, fondo, etiquetas, etc.). La elección de las celdas que intervienen en el gráfico a construir se puede cambiar en cualquier momento de la construcción. También es posible cambiar el tipo de gráfico.

Evidentemente, no se trata de una herramienta pensada para representar funciones pero algunas gráficas pueden realizarse de forma satisfactoria. Habría que añadir la facilidad para representar nubes de puntos y la recta de regresión (o la línea de ajuste) correspondiente, así como la disponibilidad de funciones para calcular los coeficientes de correlación.

La representación de puntos de una tabla y la búsqueda de una función que se ajuste a los valores representados puede resultar de utilidad en el aula de Matemáticas.

T

T

a

a

b

b

l

l

a

a

s

s

y

y

g

g

r

r

á

á

f

f

i

i

c

c

a

a

s

s

Tablas de valores

Iniciamos esta práctica con la obtención de la tabla de valores de la función seno. Después de colocar las etiquetas correspondientes (tabla de, nombre de la función, etc.), elegimos las celdas que contendrán los valores inicial y final de la tabla, así como el incremento correspondiente.

Por último, construimos la tabla de la función seno entre 0 y 2ππππ, con la adición de las expresiones correspondientes.

Notar la utilización de la función PI(), así como el nombre de la función SENO. Para rellenar la

tabla, introducir las dos primeras filas de la tabla (la celda

B9

$

B

$

9

Ajustando el formato de las celdas a 10 decimales (podemos ajustar el número de decimales al valor que deseamos mostrar), obtenemos la tabla de la figura siguiente (sólo se muestran las primeras filas, de las 35 que se han cubierto).

✎ Office Microsoft Excel

Representación gráfica

Para representar gráficamente los datos de la tabla, podemos seleccionar primero el rango de celdas en el que se encuentran los valores de la función (este paso no es necesario ya que puede seleccionarse posteriormente el rango a representar), en este caso

E6:E35

Líneas, dentro del separador Tipos estándar.

El botón Siguiente > nos lleva a la ventana Datos de origen, que consta de dos separadores: Rango de datos y Serie.

El separador Rango de datos permite cambiar el rango de celdas seleccionado, Rango de datos, y la disposición de las series a representar, Series en.

para volver a la ventana Datos de origen. Seleccionamos el rango

D6:D35

El botón Siguiente > nos conduce a la ventana de Opciones de gráfico. En el separador

Títulos, podemos especificar títulos para el gráfico y los ejes de coordenadas.

El separador Eje activa o desactiva la visualización de los ejes de coordenadas. También cuenta con la posibilidad de establecer las divisiones del eje X: Automático, establece estas como una secuencia de naturales; Categoría, coloca los valores del rango establecido como categoría; Escala de tiempo, establece los valores de x en base a divisiones temporales.

✎ Office Microsoft Excel

El separador Líneas de división cuenta con las opciones para determinar la cuadrícula del gráfico. Usaremos las opciones por defecto: Líneas de división principales en el eje Y, ninguna línea de división en el eje X.

El separador Leyenda cuenta con la posibilidad de mostrar o no la leyenda y determinar su posición en caso afirmativo. Desactivamos la casilla Mostrar leyenda.

El separador Rótulos de datos contiene opciones para colocar los valores de datos, solos o acompañados de los valores de x, sobre los puntos del gráfico. Seleccionamos Ninguno. Por último, el separador Tabla de datos permite colocar la tabla de valores representada junto con el gráfico. Desactivamos la casilla Mostrar tabla de datos.

El botón Siguiente > accede a la ventana de Ubicación del gráfico. Este, se puede colocar en la hoja o bien en una hoja nueva de nombre, por defecto, Gráficon. Seleccionamos esta última opción, cambiando el nombre a fseno.

El botón Terminar nos muestra el gráfico en una nueva hoja.

Conviene fijarse en el desplazamiento del valor inicial, el punto (0, 0). Veremos como modificar este aspecto así como la trama utilizada, el formato de los rótulos y el carácter utilizado para representar los puntos.

Gráfica de la función y = sen x -1,5000000000 -1,0000000000 -0,5000000000 0,0000000000 0,5000000000 1,0000000000 1,5000000000 0,00000000000,21666156230,43332312460,64998468690,86664624931,08330781161,29996937391,51663093621,73329249851,94995406082,16661562322,38327718552,59993874782,81660031013,03326187243,24992343473,46658499713,68324655943,89990812174,11656968404,33323124634,54989280864,76655437104,98321593335,19987749565,41653905795,63320062025,84986218256,06652374496,2831853072 x y

Empezaremos por modificar las características del eje x (eje de categorías). Situar el cursor sobre el eje x (debe aparecer la etiqueta Eje de categorías) y pulsar: el eje queda seleccionado.

Pulsamos el botón derecho del ratón y elegimos Formato de ejes… Accedemos a la ventana

Formato de ejes, que consta de 5 separadores: Tramas, Escala, Fuente, Número y Alineación.

Desde el separador Tramas, podemos cambiar la posición de las marcas de graduación del eje y la disposición de las etiquetas, así como el estilo, color y grosor de la línea. Dejamos las opciones por defecto.

En el separador Fuente, están disponibles las distintas fuentes, estilos y tamaños de los que dispone nuestro sistema. Para cambiar alguna de estas características, se procede igual que con la barra de herramientas formato o con el comando Fuente… de Microsoft Word.

Con el separador Número, se puede determinar el formato de los números del eje seleccionado. Para evitar el tamaño desmesurado de las etiquetas (están con 10 decimales), seleccionamos el formato Número con 2 decimales (Posiciones decimales) y desactivamos la casilla Vinculado al origen (si se activa mantiene el mismo formato que los datos de la hoja de donde procede el gráfico).

El separador Alineación establece la orientación del texto de las etiquetas en el eje.

El separador Escala permite determinar el punto de intersección de los dos ejes, el número de puntos entre dos etiquetas del eje y el número de puntos entre dos divisiones. Además es aquí dónde podemos situar el punto de intersección de los dos ejes en (0, 0): desactivar la casilla Eje de valores (Y) cruza entre categorías.

✎ Office Microsoft Excel

De la misma forma se pueden cambiar las características del eje y (Eje de valores).

Veamos como cambiar las propiedades del Área de trazado, la superficie comprendida entre los dos ejes. Para seleccionar esta zona, desplazar el cursor hasta que aparezca la etiqueta Área de trazado, pulsar el botón izquierdo para seleccionar esta zona y a continuación el botón derecho. Elegir Formato de área de trazado…

En la ventana Formato del área de trazado, eliminar el borde del área (Ninguno) o asignarle un formato (Estilo, Color, Grosor) y rellenar el área con el color deseado: en Muestra está siempre el aspecto final del área de gráfico.

Con procedimientos similares, se pueden cambiar las propiedades del Área del gráfico. La ventana correspondiente contiene, además de Tramas, el separador Fuente que actúa sobre todo el gráfico.

Las líneas de división así como el título del gráfico también se pueden seleccionar y modificar sus propiedades (Tramas y Escala en el primer caso, Fuente para el título).

Por último, también se pueden modificar las propiedades de la serie representada. Colocar el cursor sobre uno de los puntos, hasta que se muestre la etiqueta Serie1 Punto "nn,nn" Valor: mm,mm, pulsar para seleccionar y pulsar el botón derecho para acceder al menú correspondiente; elegir Formato de serie de datos… Efectuar los ajustes oportunos.

✎ Office Microsoft Excel

Con las modificaciones realizadas, el aspecto final de la gráfica de la función seno se muestra en la página siguiente.

✎ O ff ic e M ic ro s o C o rt e , B . y G . B e n e d it o , A .

✎ Office Microsoft Excel

ACTIVIDADES EXCEL #3

1.- Abre un libro nuevo y crea en Hoja1 una tabla de la función coseno entre 0 y 2ππππ. Nombra la hoja como coseno y guarda el libro con el nombre Graficos1.xls. En el mismo libro,

define un gráfico, en una nueva hoja de nombre fcos, para la función coseno de la tabla anterior (la gráfica se muestra en la página 110). Guarda de nuevo el libro con el mismo nombre.

2.- En el libro de la actividad anterior, copia (o crea) en Hoja2 la tabla de la función seno de

acuerdo con lo expuesto en la práctica; cambia el nombre de la hoja a seno. En una nueva hoja, de nombre sencos, copia las dos tablas. Crea ahora un gráfico para las dos tablas, en la hoja fsencos. Debes obtener una imagen similar a la de la figura de la página 111. Guarda el libro como Graficos2.xls y envialo al tutor.

3.- Se trata de crear una tabla (mínimo, 20 pares de valores) y el gráfico correspondiente (en una nueva

hoja) para la función

f(x) = x

- 1

[-1'25, 1'25]

4.- Recupera el libro Actividad3.xls (Actividades #1) y trata de resolver la ecuación

x

- 1

= x

- x

- 3

(1, 2)

✎ O ff ic e M ic ro s o C o rt e , B . y G . B e n e d it o , A .

M ic ro s o ft E x c e l A . 1 1 1 -]

✎ O ff ic e M ic ro s o C o rt e , B . y G . B e n e d it o , A .

M ic ro s o ft E x c e l A . 1 1 3 -]

GUIA ACTIVIDADES EXCEL #3

Todas las actividades pueden realizarse siguiendo la documentación. En algún apartado puede ser necesario explorar algunas de las opciones no estudiadas en la práctica correspondiente, pero estas no afectan, en nada esencial, al resultado final.
