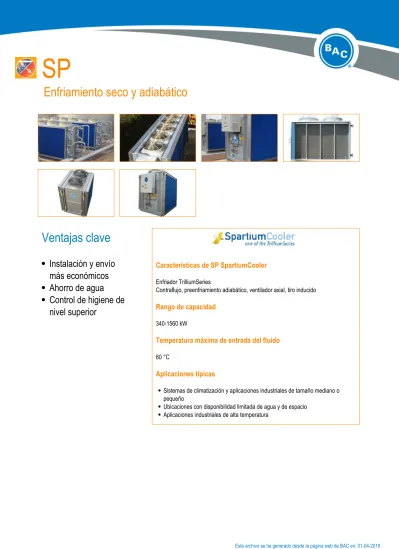

SP Enfriamiento seco y adiabático

(1)

SP

Enfriamiento seco y adiabático

Ventajas clave

Instalación y envío

más económicos

Ahorro de agua

Control de higiene de

nivel superior

Características de SP SpartiumCooler

Enfriador TrilliumSeries

Contraflujo, preenfriamiento adiabático, ventilador axial, tiro inducido

Rango de capacidad

340-1560 kW

Temperatura máxima de entrada del fluido

60 °C

Aplicaciones típicas

Sistemas de climatización y aplicaciones industriales de tamaño mediano o

pequeño

Ubicaciones con disponibilidad limitada de agua y de espacio

Aplicaciones industriales de alta temperatura

Este archivo se ha generado desde la página web de BAC en: 01-04-2018 Para obtener más información actualizada, visite: http://www.baltimoreaircoil.eu/productos/SP

(2)

SpartiumCoolers cabe en un camión normal.

Los preenfriadores se instalan en fábrica, por lo que solo necesitará pequeñas grúas para montar los

enfriadores en la obra.

Ahorro de agua

Los SpartiumCoolers permiten unos ahorros de agua anuales del 80 % en comparación con las

torres de enfriamiento mediante funcionamiento adiabático limitado normales.

Control de higiene de nivel superior

Con un sistema de un solo paso que elimina la recirculación y el estancamiento del agua.

Sin agua estancada: el agua preenfriada se traslada de los rellenos al alcantarillado a través de un

canal.

Sin formación de aerosoles: Los SpartiumCoolers minimizan el riesgo de legionela.

Los SpartiumCoolers enfrían el aire entrante sin transferir agua a la batería seca.

Rendimiento térmico excelente

Rellenos frente al aire preenfriado de la batería aleteada para una temperatura de bulbo húmedo

virtual.

Hasta un 40 % de incremento de capacidad en comparación con el enfriamiento seco.

Los SpartiumCoolers consumen menos energía

Los SpartiumCoolers alcanzan una baja temperatura de proceso.

Pruebe el enfriador con motor EC y mejores prestaciones de preenfriamiento que reducen los niveles

de sonido y el consumo eléctrico en un 25 % .

¿Le interesa SpartiumCooler para el enfriamiento de sus procesos? Póngase en contacto con su

representante de BAC

para obtener más información.

Downloads

SP compilation pdf (ES)

S - SP (ES)

M - SP (ES)

R - SP (ES)

M - SP-EC (ES)

R - SP-EC (ES)

Powered by TCPDF (www.tcpdf.org)

Este archivo se ha generado desde la página web de BAC en: 01-04-2018 Para obtener más información actualizada, visite: http://www.baltimoreaircoil.eu/productos/SP

(3)

SP

Enfriamiento seco y adiabático

Principio de funcionamiento

SP SpartiumCooler es un aeroenfriador equipado con preenfriadores

adiabáticos (1) que enfrían el fluido del proceso (2) caliente mediante

transferencia de calor sensible. El agua fluye (3) de manera uniforme

por las almohadillas situadas frente a la batería aleteada seca (4). Al

mismo tiempo, los ventiladores axiales (5) emiten aire (6) a través de

las almohadillas, donde una parte del agua se evapora y enfría el aire

saturado. Esto aumenta la capacidad de enfriamiento del aire entrante

para el fluido (7) del proceso dentro de la batería.

Vea la animación sobre el principio de funcionamiento de TrilliumSeries.

¿Desea utilizar SpartiumCooler para enfriar su fluido del proceso?

Póngase en contacto con su

representante de BAC

local para obtener

más información.

Este archivo se ha generado desde la página web de BAC en: 01-04-2018 Para obtener más información actualizada, visite: http://www.baltimoreaircoil.eu/productos/principio-de-funcionamiento-de-SP

(4)

SP

Enfriamiento seco y adiabático

Detalles constructivos

1. Opciones de materiales

El acero grueso galvanizado por inmersión en caliente se utiliza en

los paneles de acero de la unidad y los elementos estructurales

dotados con revestimiento de zinc-aluminio.

2. Medio de transferencia de calor

La batería aleteada está constituida por tubos de cobre escalonados

y sin costura con aletas de aluminio prerrevestido, ondulado y

corrugado.

Espacio entre aletas de 2,5 mm para una turbulencia del aire óptima

Gruesos colectores de cobre sin costura y conexiones roscadas

de acero

Presión probada a 15 bar

Pruebe nuestras opciones para ambientes más agresivos: aletas

especiales de aluminio anticorrosión prerrevestidas.

Este archivo se ha generado desde la página web de BAC en: 01-04-2018 Para obtener más información actualizada, visite: http://www.baltimoreaircoil.eu/productos/detalles-constructivos-de-SP

(5)

3. Sistema de movimiento de aire

Ventilador axial con transmisión directa excepcionalmente

compacta, motor corto integrado y rejilla protectora del ventilador.

El ventilador de perfil bajo con rejilla protectora del ventilador

cuenta con un impulsor y un motor, y se equilibra como unidad

independiente por medio de un solo plano de equilibrio dinámico. El

grado de equilibrio es G6.3.

Ventilador y motor sin ningún tipo de mantenimiento, que permiten la

puesta en marcha frecuente.

Sellos de rodamientos y encapsulación del motor para una vida útil

más larga.

Las unidades adiabáticas equipadas en los motores EC (EC en

número de modelo) proporcionan una extraordinaria reducción del

consumo de energía. Los ventiladores funcionan con un sistema de

bus RS485 manejado por el controlador que se proporciona con el

panel eléctrico.

Principio de funcionamiento: el campo magnético de los imanes

permanentes del rotor externo es utilizado por los devanados de

accionamiento consecutivo situados en el estator interno para que el

ventilador funcione. El sensor Hall detecta el punto más fuerte del

campo magnético, que determina el conjunto de devanados que se

activará.

4. Preenfriador adiabático

Almohadilla de enfriamiento evaporativo de celulosa

impregnada con diferentes ángulos acanalados revestidos por acero

inoxidable atornillado de gran espesor.

Almohadilla de distribución en la parte superior para un

humedecimiento completo de la almohadilla.

Sistema de distribución de agua de un solo paso, no necesita

bombas, el agua se vierte al alcantarillado.

(6)

Panel eléctrico instalado en fábrica totalmente equipado con

controles de motor integrados y controles adiabáticos, así como los

cortacircuitos necesarios y otros componentes auxiliares.

Las unidades con aire acondicionado regular cuentan con un panel

eléctrico que contiene, además, una transmisión de frecuencia

variable.

¿Desea saber más sobre los detalles constructivos de SP

SpartiumCooler? Póngase en contacto con su

representante de BAC

local

.

(7)

SP

Enfriamiento seco y adiabático

Datos técnicos

OBSERVACIÓN: No utilizar para construcción. Consulte las dimensiones y pesos certificados por la fábrica.

Este folleto incluye datos actuales en la fecha de publicación, que deben volver a confirmarse en el

momento de la compra. En interés de la mejora del producto, las especificaciones, pesos y dimensiones

están sujetos a cambio sin previo aviso.

Last update: 31 March 2018

SP 2A EC D613-E - T613-E

1. Conexiones entrada fluido; 2. Conexiones salida fluido; 3. Vaciado de agua preenfriador; 4. Panel eléctrico; 5. Conexión suministro agua preenfriador; 6. Vaciado tuberías preenfriador.

En el modelo SP 2A EC D613-E, las conexiones de entrada de fluido se encuentran en el lado opuesto de launidad.

Este archivo se ha generado desde la página web de BAC en: 01-04-2018 Para obtener más información actualizada, visite: http://www.baltimoreaircoil.eu/productos/SP-2A-EC-D613-E-T613-E

(8)

(kg) SP 2 A-EC- D613-E 2 1660 1380 1380 2916 2206 2523 14.4 14.4 170.0 1592. 0 2 SP 2 A-EC- H613-E 2 1660 1380 1380 2916 2206 2523 14.4 14.4 170.0 1592. 0 2 SP 2 A-EC- L613-E 2 1660 1380 1380 2916 2206 2523 14.4 14.4 170.0 1592. 0 2 SP 2 A-EC- M613-E 2 1660 1380 1380 2916 2206 2523 14.4 14.4 170.0 1592. 0 2 SP 2 A-EC- S613-E 2 1660 1380 1380 2916 2206 2523 14.4 14.4 170.0 1592. 0 2 SP 2 A-EC- T613-E 2 1660 1380 1380 2916 2206 2523 14.4 14.4 170.0 1592. 0 2 Powered by TCPDF (www.tcpdf.org)

(9)

SP

Enfriamiento seco y adiabático

Datos técnicos

OBSERVACIÓN: No utilizar para construcción. Consulte las dimensiones y pesos certificados por la fábrica.

Este folleto incluye datos actuales en la fecha de publicación, que deben volver a confirmarse en el

momento de la compra. En interés de la mejora del producto, las especificaciones, pesos y dimensiones

están sujetos a cambio sin previo aviso.

Last update: 31 March 2018

SP 3A EC D613-E - T613-E

(10)

(11)

SP

Enfriamiento seco y adiabático

Datos técnicos

OBSERVACIÓN: No utilizar para construcción. Consulte las dimensiones y pesos certificados por la fábrica.

Este folleto incluye datos actuales en la fecha de publicación, que deben volver a confirmarse en el

momento de la compra. En interés de la mejora del producto, las especificaciones, pesos y dimensiones

están sujetos a cambio sin previo aviso.

Last update: 31 March 2018

SP 4A EC D613-E - T613-E

(12)

(13)

SP

Enfriamiento seco y adiabático

Datos técnicos

OBSERVACIÓN: No utilizar para construcción. Consulte las dimensiones y pesos certificados por la fábrica.

Este folleto incluye datos actuales en la fecha de publicación, que deben volver a confirmarse en el

momento de la compra. En interés de la mejora del producto, las especificaciones, pesos y dimensiones

están sujetos a cambio sin previo aviso.

Last update: 31 March 2018

SP 5A EC D613-E - T613-E

(14)

(15)

SP

Enfriamiento seco y adiabático

Datos técnicos

OBSERVACIÓN: No utilizar para construcción. Consulte las dimensiones y pesos certificados por la fábrica.

Este folleto incluye datos actuales en la fecha de publicación, que deben volver a confirmarse en el

momento de la compra. En interés de la mejora del producto, las especificaciones, pesos y dimensiones

están sujetos a cambio sin previo aviso.

Last update: 31 March 2018

SP 6A EC D613-E - T613-E

(16)

(kg) SP 6 A-EC- D613-E 6 4220 3430 3430 7416 2206 2523 43.2 43.2 508.0 4937. 0 4 SP 6 A-EC- M613-E 6 4220 3430 3430 7416 2206 2523 43.2 43.2 508.0 4937. 0 4 SP 6 A-EC- S613-E 6 4220 3430 3430 7416 2206 2523 43.2 43.2 508.0 4937. 0 4 SP 6 A-EC- T613-E 6 4220 3430 3430 7416 2206 2523 43.2 43.2 508.0 4937. 0 4 Powered by TCPDF (www.tcpdf.org)

(17)

SP

Enfriamiento seco y adiabático

Datos técnicos

OBSERVACIÓN: No utilizar para construcción. Consulte las dimensiones y pesos certificados por la fábrica.

Este folleto incluye datos actuales en la fecha de publicación, que deben volver a confirmarse en el

momento de la compra. En interés de la mejora del producto, las especificaciones, pesos y dimensiones

están sujetos a cambio sin previo aviso.

Last update: 31 March 2018

SP 7A EC D613-E - T613-E

(18)

(kg) SP 7 A-EC- D613-E 7 4840 3930 3930 8516 2206 2523 50.4 50.4 592.0 5760. 0 4 SP 7 A-EC- M613-E 7 4840 3930 3930 8516 2206 2523 50.4 50.4 592.0 5760. 0 4 SP 7 A-EC- S613-E 7 4840 3930 3930 8516 2206 2523 50.4 50.4 592.0 5760. 0 4 SP 7 A-EC- T613-E 7 4840 3930 3930 8516 2206 2523 50.4 50.4 592.0 5760. 0 4 Powered by TCPDF (www.tcpdf.org)

(19)

SP

Enfriamiento seco y adiabático

Datos técnicos

OBSERVACIÓN: No utilizar para construcción. Consulte las dimensiones y pesos certificados por la fábrica.

Este folleto incluye datos actuales en la fecha de publicación, que deben volver a confirmarse en el

momento de la compra. En interés de la mejora del producto, las especificaciones, pesos y dimensiones

están sujetos a cambio sin previo aviso.

Last update: 31 March 2018

SP 2A D610-B - T610-B

En el modelo SP2A D610-B, las conexiones de entrada de fluido se encuentran en el lado opuesto de launidad.

Este archivo se ha generado desde la página web de BAC en: 01-04-2018 Para obtener más información actualizada, visite: http://www.baltimoreaircoil.eu/productos/SP-2A-D610-B-T610-B

(20)

(kg) SP 2 A- D610-B 2 1540 1300 1300 2916 2206 2575 14.8 11.5 94.0 1592. 0 2 SP 2 A- H610-B 2 1540 1300 1300 2916 2206 2575 14.8 11.5 94.0 1592. 0 2 SP 2 A- L610-B 2 1540 1300 1300 2916 2206 2575 14.8 11.5 94.0 1592. 0 2 SP 2 A-M61 0-B 2 1540 1300 1300 2916 2206 2575 14.8 11.5 94.0 1592. 0 2 SP 2 A- S610-B 2 1540 1300 1300 2916 2206 2575 14.8 11.5 94.0 1592. 0 2 SP 2 A- T610-B 2 1540 1300 1300 2916 2206 2575 14.8 11.5 94.0 1592. 0 2 Powered by TCPDF (www.tcpdf.org)

(21)

SP

Enfriamiento seco y adiabático

Datos técnicos

OBSERVACIÓN: No utilizar para construcción. Consulte las dimensiones y pesos certificados por la fábrica.

Este folleto incluye datos actuales en la fecha de publicación, que deben volver a confirmarse en el

momento de la compra. En interés de la mejora del producto, las especificaciones, pesos y dimensiones

están sujetos a cambio sin previo aviso.

Last update: 31 March 2018

SP 2B D410-B- T610-B

En el modelo SP2B-D610-B, las conexiones de entrada de fluido se encuentra en el lado opuesto de la unidad.

Este archivo se ha generado desde la página web de BAC en: 01-04-2018 Para obtener más información actualizada, visite: http://www.baltimoreaircoil.eu/productos/SP-2B-410-B-610-B

(22)

(kg) SP 2 B- D410-B 2 2010 1800 1800 4016 2350 2602 32.0 25.0 94.0 1592. 0 2 SP 2 B- D610-B 2 2260 2000 2000 4016 2350 2602 30.5 23.8 140.0 2388. 0 2 SP 2 B- H410-B 2 2010 1800 1800 4016 2350 2602 32.0 25.0 94.0 1592. 0 2 SP 2 B- H610-B 2 2260 2000 2000 4016 2350 2602 30.5 23.8 140.0 2388. 0 2 SP 2 B- L410-B 2 2010 1800 1800 4016 2350 2602 32.0 25.0 94.0 1592. 0 2 SP 2 B- L610-B 2 2260 2000 2000 4016 2350 2602 30.5 23.8 140.0 2388. 0 2 SP 2 B-M61 0-B 2 2260 2000 2000 4016 2350 2602 30.5 23.8 140.0 2388. 0 2 SP 2 B- S410-B 2 2010 1800 1800 4016 2350 2602 32.0 25.0 94.0 1592. 0 2 SP 2 B- S610-B 2 2260 2000 2000 4016 2350 2602 30.5 23.8 140.0 2388. 0 2 SP 2 B- T610-B 2 2260 2000 2000 4016 2350 2602 30.5 23.8 140.0 2388. 0 2 Powered by TCPDF (www.tcpdf.org)

(23)

SP

Enfriamiento seco y adiabático

Datos técnicos

OBSERVACIÓN: No utilizar para construcción. Consulte las dimensiones y pesos certificados por la fábrica.

Este folleto incluye datos actuales en la fecha de publicación, que deben volver a confirmarse en el

momento de la compra. En interés de la mejora del producto, las especificaciones, pesos y dimensiones

están sujetos a cambio sin previo aviso.

Last update: 31 March 2018

SP 3A D610-B - T610-B

En los modelos SP3A D610-B, las conexiones de entrada de fluido se encuentran en el lado opuesto de la unidad.

(24)

(25)

SP

Enfriamiento seco y adiabático

Datos técnicos

OBSERVACIÓN: No utilizar para construcción. Consulte las dimensiones y pesos certificados por la fábrica.

Este folleto incluye datos actuales en la fecha de publicación, que deben volver a confirmarse en el

momento de la compra. En interés de la mejora del producto, las especificaciones, pesos y dimensiones

están sujetos a cambio sin previo aviso.

Last update: 31 March 2018

SP 3B D410-B - T610-B

En el modelo SP 3B D610-B las conexiones de entrada de fluido se encuentran en el ladoopuesto de la unidad.

(26)

(kg) SP 3 B- D410-B 3 2860 2530 2530 5766 2350 2602 48.0 37.4 140.0 2388. 0 2 SP 3 B- D610-B 3 3240 2830 2830 5766 2350 2602 45.75 35.7 212.0 3580. 0 2 SP 3 B- H410-B 3 2860 2530 2530 5766 2350 2602 48.0 37.4 140.0 2388. 0 2 SP 3 B- H610-B 3 3240 2830 2830 5766 2350 2602 45.75 35.7 212.0 3580. 0 2 SP 3 B- L410-B 3 2860 2530 2530 5766 2350 2602 48.0 37.4 140.0 2388. 0 2 SP 3 B- L610-B 3 3240 2830 2830 5766 2350 2602 45.75 35.7 212.0 3580. 0 2 SP 3 B-M61 0-B 3 3240 2830 2830 5766 2350 2602 45.75 35.7 212.0 3580. 0 2 SP 3 B- S410-B 3 2860 2530 2530 5766 2350 2602 48.0 37.4 140.0 2388. 0 2 SP 3 B- S610-B 3 3240 2830 2830 5766 2350 2602 45.75 35.7 212.0 3580. 0 2 SP 3 B- T610-B 3 3240 2830 2830 5766 2350 2602 45.75 35.7 212.0 3580. 0 2 Powered by TCPDF (www.tcpdf.org)

(27)

SP

Enfriamiento seco y adiabático

Datos técnicos

OBSERVACIÓN: No utilizar para construcción. Consulte las dimensiones y pesos certificados por la fábrica.

Este folleto incluye datos actuales en la fecha de publicación, que deben volver a confirmarse en el

momento de la compra. En interés de la mejora del producto, las especificaciones, pesos y dimensiones

están sujetos a cambio sin previo aviso.

Last update: 31 March 2018

SP 4A D610-B - T610-B

En el modelo SP 4A D610-B, las conexiones de entrada de fluido se encuentran en el lado opuesto de launidad.

(28)

(kg) SP 4 B- D410-B 4 3720 3260 3260 7416 2350 2602 64.0 49.9 188.0 3184. 0 2 SP 4 B- H410-B 4 3720 3260 3260 7416 2350 2602 64.0 49.9 188.0 3184. 0 2 SP 4 B- L410-B 4 3720 3260 3260 7416 2350 2602 64.0 49.9 188.0 3184. 0 2 SP 4 B- S410-B 4 3720 3260 3260 7416 2350 2602 64.0 49.9 188.0 3184. 0 2 SP 4 B- D610-B 4 4230 3665 3665 7416 2350 2602 61.0 47.6 282.0 4774. 0 4 SP 4 B-M61 0-B 4 4230 3665 3665 7416 2350 2602 61.0 47.6 282.0 4774. 0 4 SP 4 B- S610-B 4 4230 3665 3665 7416 2350 2602 61.0 47.6 282.0 4774. 0 4 SP 4 B- T610-B 4 4230 3665 3665 7416 2350 2602 61.0 47.6 282.0 4774. 0 4 Powered by TCPDF (www.tcpdf.org)

(29)

SP

Enfriamiento seco y adiabático

Datos técnicos

OBSERVACIÓN: No utilizar para construcción. Consulte las dimensiones y pesos certificados por la fábrica.

Este folleto incluye datos actuales en la fecha de publicación, que deben volver a confirmarse en el

momento de la compra. En interés de la mejora del producto, las especificaciones, pesos y dimensiones

están sujetos a cambio sin previo aviso.

Last update: 31 March 2018

SP 4B D410-B - T610-B

(30)

(kg) SP 4 B- D410-B 4 3720 3260 3260 7416 2350 2602 64.0 49.9 188.0 3184. 0 2 SP 4 B- H410-B 4 3720 3260 3260 7416 2350 2602 64.0 49.9 188.0 3184. 0 2 SP 4 B- L410-B 4 3720 3260 3260 7416 2350 2602 64.0 49.9 188.0 3184. 0 2 SP 4 B- S410-B 4 3720 3260 3260 7416 2350 2602 64.0 49.9 188.0 3184. 0 2 SP 4 B- D610-B 4 4230 3665 3665 7416 2350 2602 61.0 47.6 282.0 4774. 0 4 SP 4 B-M61 0-B 4 4230 3665 3665 7416 2350 2602 61.0 47.6 282.0 4774. 0 4 SP 4 B- S610-B 4 4230 3665 3665 7416 2350 2602 61.0 47.6 282.0 4774. 0 4 SP 4 B- T610-B 4 4230 3665 3665 7416 2350 2602 61.0 47.6 282.0 4774. 0 4 Powered by TCPDF (www.tcpdf.org)

(31)

SP

Enfriamiento seco y adiabático

Datos técnicos

OBSERVACIÓN: No utilizar para construcción. Consulte las dimensiones y pesos certificados por la fábrica.

Este folleto incluye datos actuales en la fecha de publicación, que deben volver a confirmarse en el

momento de la compra. En interés de la mejora del producto, las especificaciones, pesos y dimensiones

están sujetos a cambio sin previo aviso.

Last update: 31 March 2018

SP 5A D610-B - 5A T610-B

En el modelo SP 5A D610-B, las conexiones de entrada de fluido se encuentran en el lado opuesto de launidad.

Este archivo se ha generado desde la página web de BAC en: 01-04-2018 Para obtener más información actualizada, visite: http://www.baltimoreaircoil.eu/productos/SP-5A-D610-B-5A-T610-B

(32)

Este archivo se ha generado desde la página web de BAC en: 01-04-2018 Para obtener más información actualizada, visite: http://www.baltimoreaircoil.eu/productos/SP-5A-D610-B-5A-T610-B

(33)

SP

Enfriamiento seco y adiabático

Datos técnicos

OBSERVACIÓN: No utilizar para construcción. Consulte las dimensiones y pesos certificados por la fábrica.

Este folleto incluye datos actuales en la fecha de publicación, que deben volver a confirmarse en el

momento de la compra. En interés de la mejora del producto, las especificaciones, pesos y dimensiones

están sujetos a cambio sin previo aviso.

Last update: 31 March 2018

SP 6A D610-B - T610-B

En el modelo SP 6A D610-B, las conexiones de entrada de fluidose encuentran en el lado opuesto de la unidad.

(34)

(kg) SP 6 A- D610-B 6 3830 3270 3270 7416 2206 2575 44.4 34.6 282.0 4774. 0 4 SP 6 A-M61 0-B 6 3830 3270 3270 7416 2206 2575 44.4 34.6 282.0 4774. 0 4 SP 6 A- S610-B 6 3830 3270 3270 7416 2206 2575 44.4 34.6 282.0 4774. 0 4 SP 6 A- T610-B 6 3830 3270 3270 7416 2206 2575 44.4 34.6 282.0 4774. 0 4 Powered by TCPDF (www.tcpdf.org)
