EQUIPOS DE MINERÍA A CIELO ABIERTO

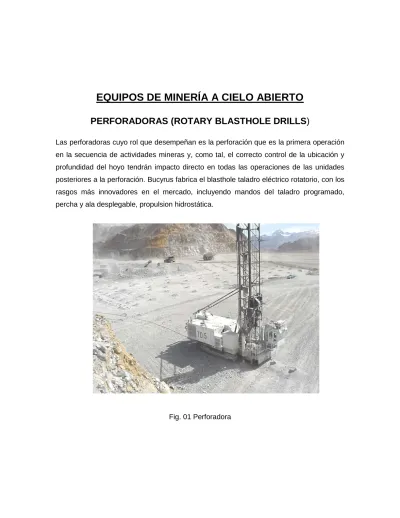

PERFORADORAS (ROTARY BLASTHOLE DRILLS)

Las perforadoras cuyo rol que desempeñan es la perforación que es la primera operación en la secuencia de actividades mineras y, como tal, el correcto control de la ubicación y profundidad del hoyo tendrán impacto directo en todas las operaciones de las unidades posteriores a la perforación. Bucyrus fabrica el blasthole taladro eléctrico rotatorio, con los rasgos más innovadores en el mercado, incluyendo mandos del taladro programado, percha y ala desplegable, propulsion hidrostática.

(2)

DESCRIPCIÓN TÉCNICA:

Modelo 59R

Max. hole size: 444 mm (17-1/2 in) Max. bit loading: 74,830 kg (165,000 lbs) Working weight: 183,673 kg (405,000 lbs) Modelo 49RIII

Max. hole size: 406 mm (16 in)

Max. bit loading: 63,975 kg (141,000 lbs) Working weight: 154,224 kg (340,000 lbs)

Modelo 39HR

Max. hole size: 349 mm (13-3/4 in) Max. bit loading: 55,000 kg (122,000 lbs) Working weight: 122,500 kg (270,000 lbs)

Modelo 35HR Series

Max. hole size: 270 mm (10-5/8 in) Max. bit loading: 34,000 kg (75,000 lbs) Working weight: 54,432 kg (120,000 lbs).

(3)

PALAS FRONTALES

FIG. 02

Las Palas Frontales Cat aceleran las tareas de las aplicaciones de carga más difíciles en frentes de trabajo. Estas máquinas combinan las características avanzadas de nuestras Excavadoras de la Familia 300 con un bastidor de servicio pesado y un tren de rodaje diseñado específicamente para sus aplicaciones de agregados y minería.

DESCRIPCIÓN TECNICA:

MODELO 5080 FS

Especificaciones detalladas

Modelo de motor Motor Cat 3406C ATAAC

(4)

Potencia en el volante 319 kW / 428 hp Peso en orden de trabajo 83800 kg / 184800 lb Capacidad máx. del cucharón 5.2 m3 / 6.8 yd³ Velocidad de desplazamiento 4.4 km/h / 2.7 mph

Alcance máximo 10.2 m / 33.5 pies

Alcance máximo a nivel del suelo 9.76 m / 32 pies Distancia máxima de nivel de ataque 3.5 m / 11.5 pies Altura máxima de carga 7.29 m / 23.9 pies Fuerza de ataque 434 kN / 97600 lb Fuerza de desprendimiento 451 kN / 101500 lb Máxima tracción en la barra de tiro 546 kN / 122850 lb Tanque de combustible 990 L / 262 gal

MODELO 5090B

Modelo de motor Cat 3456 ATAAC

Potencia neta 382 kW / 513 hp

Velocidad nominal 1.800 rpm

Peso en orden de trabajo 91600 kg / 201900 lb Capacidad del cucharón - Roca 5.7 m³ / 7.4 yd³ Máxima velocidad de desplazamiento - Alta 4.5 km/h / 2.8 mph Máxima velocidad de desplazamiento - Baja 2.8 km/h / 1.75 mph Máxima tracción en la barra de tiro 592 kN / 133030 lb

(5)

Velocidad de giro 6,2 rpm

Par de giro 260 kN.m / 191770 lb-pie

MODELO 5130B FS

Modelo de motor Cat 3508B EUI

Potencia bruta 641 kW / 860 hp

Potencia en el volante 597 kW / 800 hp Peso en orden de trabajo 181000 kg / 399000 lb Capacidad máx. del cucharón 11 m3 / 14.5 yd³ Velocidad de desplazamiento 3.3 km/h / 2.1 mph

Alcance máximo 12.4 m / 40.7 pies

Alcance máximo a nivel del suelo 8.3 m / 27.2 pies Distancia máxima de nivel de ataque 4.3 m / 14.1 pies Altura máxima de carga 9.1 m / 29.8 pies Fuerza de ataque 770 kN / 173000 lb Fuerza de desprendimiento 715 kN / 161000 lb Máxima tracción en la barra de tiro 872 kN / 196000 lb Tanque de combustible 2600 L / 687 gal

(6)

Potencia neta 1156 kW / 1550 hp

Peso en orden de trabajo 327000 kg / 721000 lb Capacidad del cucharón - Roca 17 m³ / 22.2 yd³ Correspondencia de camión Cat 785C, 789C, 793C Máxima velocidad de desplazamiento - Alta 2.5 km/h / 2.1 mph Presión sobre el terreno - Roca 208 kPa / 30.2 lb/pulg² Presión sobre el terreno - Uso general 177 kPa / 25.7 lb/pulg² Presión sobre el terreno - Terreno blando 153 kPa / 22.2 lb/pulg²

Altura total 7455 mm / 24.4 pies

Ancho total 7510 mm / 24.6 pies

Longitud total 10325 mm / 33.8 pies

Radio de giro de cola 6450 mm / 21.2 pies Ancho de la estructura superior 6960 mm / 22.9 pies

Ancho de la cabina 1790 mm / 5.8 pies

Altura hasta la parte superior del contrapeso 5465 mm / 18 pies Altura del contrapeso 2850 mm / 9.3 pies Espacio libre sobre el suelo 1108 mm / 3.7 pies Altura hasta la parte superior de las cadenas 2425 mm / 8 pies

(7)

TRACTOR DE RUEDAS

Fig. 03

En todas las aplicaciones se necesitan máquinas de apoyo de alta producción. Los tractores de ruedas Cat combinan las capacidades de producción de los tractores de cadenas con la movilidad y la versatilidad de los cargadores de ruedas para darle a usted una máquina excepcionalmente útil.

MODELO 844

Modelo de motor Cat® 3412E HEUI

Gross Power 503 kW / 675 hp

(8)

Bore 137 mm / 5.4 in

Stroke 152 mm / 6 in

Displacement 27 L / 1649 in3

Blade Capacities 15.9 to 30.7 m3 20.7 to 40.2 yd3 Peso en orden de trabajo 70815 kg / 156120 lb

Velocidades de avance 3 Velocidades de retroceso 3

Capacidad del tanque de combustible 984 L / 260 gal

Front Fixed

Rear Oscillating ±11°

Maximum Single-Wheel Rise and Fall 572 mm / 22.5 in

Brakes Meets SAE/ISO 3450 1996.

MODELO 854G

Modelo de motor 3508B EUI

Potencia en el volante 597 kW / 800 hp Peso en orden de trabajo 96470 kg / 212230 lb Capacidad del tanque de combustible 1345 L / 355 gal Círculo de giro con hoja 9.91 m / 32.5 pies Espacio libre sobre el suelo 1314 mm / 4.25 pulg

Velocidades de avance 3

(9)

Neumáticos normales 45/65R45, L-4

TRACTOR DE CADENAS

Fig. 04

Nuestros tractores poseen potencia y características de un tractor más versatil y maniobrable. La rueda motriz elevada aumenta la productividad, simplifica el mantenimiento, reduce la inactividad gracias a sus componentes modulares y mantiene los mandos finales y componentes relacionados del tren de fuerza por encima del entorno de trabajo, contribuyendo a prolongar la duración del tren de fuerza.

MODELO D10R

(10)

Potencia bruta 493 kW / 661 hp Potencia en el volante 433 kW / 580 hp Potencia neta - Caterpillar 433 kW / 580 hp

Calibre 137 mm / 5.4 pulg

Cilindrada 27 L / 1649 pulg³

Peso en orden de trabajo 66001 kg / 145507 lb

Peso de envío 47819 kg / 105423 lb

Paso 260 mm / 10.2 pulg

Ancho de la zapata 610 mm / 24 pulg

Espacio libre sobre el suelo 615 m / 24.2 pies Altura de las garras (del suelo a la zapata) 93 mm / 3.66 pulg Tanque de combustible 1109 L / 293 gal Sistema de enfriamiento 149.1 L / 39.4 gal

Tren de fuerza 193 L / 51 gal

MODELO D9R

Modelo de motor 3408C

Potencia en el volante 302 kW / 405 hp Potencia neta - Caterpillar 302 kW / 405 hp Potencia neta - DIN 70020 420 PS

(11)

Carrera 152 mm / 6 pulg

Cilindrada 18 L / 1099 pulg³

Peso en orden de trabajo 48784 kg / 107548 lb

Peso de envío 36154 kg / 79705 lb

Paso 240 mm / 9.44 pulg

Longitud de la cadena en el terreno 3474 mm / 11.4 pies Área de contacto con el terreno 4.24 m² / 6569 pulg² Altura de las garras 84 mm / 3.3 pulg Espacio libre sobre el suelo 0.507 m / 1.66 pies Tanque de combustible 908.4 L / 240 gal

Desgarrador (izquierdo) 26200 kPa / 3800 lb-pulg² Desgarrador (paso) 26200 kPa / 3800 lb-pulg² Capacidad del tanque 77.2 L / 20.4 gal

Peso 3705 kg / 8169 lb

Mayor longitud del tractor 559 mm / 22 pulg Diámetro de la pestaña 610 mm / 24 pulg Ancho de tambor 337 mm / 13.25 pulg

(12)

MOTONIVELADORAS

Fig. 05

Las motonoveladoras sirven desde la nivelación de acabado o nivelación de pasadas largas a la limpieza de zanjas o trabajos en laderas. la Serie H, son de mayor potencia sobre el terreno, mayor visibilidad, una cabina más cómoda y silenciosa, menos emisiones y mejor control. Gracias a los sistemas electrónico e hidráulico combinados con opciones de potencia variable, mayores distancias entre ejes y nuevo diseño de hoja, las motoniveladoras de la Serie H permiten hacer en una pasada lo que podría requerir dos o más pasadas con un modelo de la Serie G.

MODELO 16H

(13)

Potencia en el volante - Variable 205 kW / 275 hp Potencia en el volante - Neta 205 kW / 275 hp

Ancho de la hoja 4.88 m / 16 ft

Velocidad máxima de avance 44.5 km/h / 27.7 mph Velocidad máxima de retroceso 42.3 km/h / 26.3 mph

Radio de giro 8.2 m / 27 ft

Capacidad del tanque de combustible 492 L / 130 gal Peso en orden de trabajo 24748 kg / 54560 lb

MODELO 24H

Modelo de motor Cat 3412E

Potencia en el volante - Neta 373 kW / 500 hp

Ancho de la hoja 7.3 m / 24 ft

Velocidad máxima de avance 37.7 km/h / 23.4 mph Velocidad máxima de retroceso 36.1 km/h / 22.4 mph

Radio de giro 12 m / 39.9 ft

Capacidad del tanque de combustible 1207 L / 319 gal Peso en orden de trabajo 61955 kg / 136611 lb

(14)

EXCAVADORAS HIDRÁULICAS

Fig.06

Las excavadoras Caterpillar de la Familia 300 se pueden reconocer por su estilo elegante y moderno y tienen sistemas hidráulicos innovadores que transmiten la potencia dónde y cuándo se necesita más. ademas le da la opción de usar la pluma, brazo, cucharón y tren de rodaje que mejor se adapte a su trabajo.

MODELO 375M LE

Modelo de motor Cat 3406C con posenfriador ATAAC, turboalimentado

(15)

Peso en orden de trabajo 83370 kg / 183600 lb Capacidad del cucharón

(Servicio pesado para roca)

4.4 m3 / 6 yd³

Máxima profundidad de excavación 8.11 m / 26.5 pies Alcance máximo a nivel del terreno 13.08 m / 42.75 pies Máxima altura de descarga 8.76 m / 28.7 pies Tanque de combustible 990 L / 261.1 gal

EXCAVADORAS REFORZADAS

(16)

Los cucharones reforzados para retroexcavadoras cargadoras Caterpillar se destacan al excavar roca fragmentada, suelo congelado, caliche y materiales altamente abrasivos.

MODELO

Brand (Model) Ancho de corte Capacidad Peso

197-5104 12 pulg. / 305 mm 2.8 yarda3 / 79 m3 235 lb / 107 kg 214-2984 12 pulg. / 304.8 mm 0.12 yarda3 / 0.09 m3 331 lb / 150 kg 214-2985 16 pulg. / 406.4 mm 0.16 yarda3 / 0.12 m3 214-2986 18 pulg. / 406.4 mm 0.18 yarda3 / 0.14 m3 214-2987 24 pulg. / 609.6 mm 0.26 yarda3 / 0.2 m3 214-2988 30 pulg. / 762 mm 0.36 yarda3 / 0.27 m3 214-2989 36 pulg. / 914.4 mm 0.44 yarda3 / 0.34 m3 222-7380 12 pulg. / 305 mm 0.13 yarda3 / 0.09 m3 278 lb / 127 kg 222-7381 16 pulg. / 406 mm 0.16 yarda3 / 0.12 m3 317 lb / 144 kg 222-7382 18 pulg. / 457 mm 0.18 yarda3 / 0.14 m3 330 lb / 150 kg 222-7383 24 pulg. / 610 mm 0.27 yarda3 / 0.2 m3 397 lb / 180 kg 222-7384 30 pulg. / 762 mm 0.36 yarda3 / 0.28 m3 452 lb / 205 kg

(17)

CARGADOR DE RUEDAS

Fig. 08

Los cargadores de ruedas, con el más grande del mundo, el Cat 994D. El Cat 914G fueron los primeros cargadores de ruedas de la Serie G. Estos modelos están diseñados para dar un rendimiento de excavación en bancos y frentes de trabajo y en la carga de camiones en segunda marcha. pueden operar con un amplia variedad de herramientas con acoplamientos integrales para cambios rápidos de herramientas en tiempos tan cortos como 30 segundos. Los portaherramientas integrales levantan la carga paralela al terreno a la altura máxima.

MODELO 988G

(18)

Modelo de motor Caterpillar 3456 EUI

Potencia al volante 354 kW / 475 hp

Potencia neta - EEC 80/1269 354 kW / 475 hp Potencia neta - ISO 9249 354 kW / 475 hp Potencia bruta - ISO 3046-2 388 kW / 520 hp

Carrera 172 mm / 6.8 pulg

Cilindrada 15.8 L / 964 pulg3

Bucket Capacities 6,3 a 7,0 m3 8,2 a 9,2 yd³ Capacidad máx. del cucharón 7 m3 / 9.2 yd3

Rated Payload 11.4 tonnes / 12.5 tons

Peso en orden de trabajo 50183 kg / 110634 lb Carga límite de equilibrio estático, a pleno giro 26960 kg / 59436 lb Fuerza de desprendimiento 437.2 kN / 98286 lb Subida y bajada máxima de una sola rueda 568 mm / 22.4 in

Oscillation Angle ±13°

Levantar 9.4 Segundos / 9.4

Segundos

Descarga 2.4 Segundos / 2.4

Segundos

Bajar Libre Bajado (vacío) 3.8 Segundos / 3.8 Segundos

Tiempo de ciclo hidráulico total 15.6 Segundos / 15.6 Segundos

(19)

Angulo de cambio de dirección total 86 Degrees / 86 Degrees

MODELO 990 series II

Modelo de motor Cat 3412E diesel

Potencia al volante 466 kW / 625 hp

Potencia neta - Caterpillar 466 kW / 625 hp Potencia neta - EEC 80/1269 466 kW / 625 hp Potencia neta - ISO 9249 466 kW / 625 hp Potencia neta - SAE J1349 461 kW / 618 hp

Net Power - DIN 70020 648 PS

Carrera 152 mm / 6 pulg

Cilindrada 27 L / 1649 pulg3

Bucket Capacities 8.4-9.2 m3 (11-12 yd3)

Rated Payload 15 tonnes / 16.5 tons

Peso en orden de trabajo 77141 kg / 170067 lb Gama de capacidades del cucharón 8.4-9.2 m3 11-12 yd3 Carga límite de equilibrio estático, a pleno giro 38243 kg / 84311 lb Static Tipping Load, Full Turn - HL 39048 kg / 86085 lb Espacio libre de descarga 3952 mm / 13 pies Fuerza de desprendimiento 583.6 kN / 131194 lb

(20)

Operating Weight - HL 83252 kg / 183539 lb Breakout Force - HL 536 kN / 120498 lb Articulation Angle 35 Degrees / 35 Degrees Subida y bajada máxima de una sola rueda 572 mm / 22.5 in

Delantera Fixed Trasera Oscillating Oscillation Angle ±11° Levantar 9.2 Segundos / 9.2 Segundos Descarga 2.9 Segundos / 2.9 Segundos

Bajar Libre Bajado (vacío) 3.8 Segundos / 3.8 Segundos

Tiempo de ciclo hidráulico total 15.9 Segundos / 15.9 Segundos

Radio de giro mínimo (sobre el cucharón) 10337 mm / 407 in Angulo de dirección, en cada dirección 35 Degrees / 35 Degrees Potencia hidráulica de salida a 2.128 rpm y 6.900 kPa

(1.000 lb/pulg2)

410 L/min / 108 gal/min

Longitud total - est. 12839 mm / 42.1 pies Longitud total - Lev. alt. 13578 mm / 44.6 pies Ancho sobre los neumáticos 4071 mm / 13.3 pies

(21)

MODELO 992G

Potencia al volante 597 kW / 800 hp Capacidad máx. del cucharón 12.3 m3 / 16 yd3 Peso en orden de trabajo 93779 kg / 206783 lb Velocidad de desplazamiento 20.2 km/h / 14.5 mph Carga límite de equilibrio estático, a pleno giro 51146 kg / 112777 lb Espacio libre de descarga 4636 mm / 19 pies Fuerza de desprendimiento 62665 kN / 237825 lb

Levantar 9.12 Segundos / 9.12 Segundos

Bajar Libre Bajado (vacío) 3.47 Segundos / 3.47 Segundos Tanque de combustible 1562 L / 413 gal

MODELO 994D

Modelo de motor Cat 3516B

Potencia al volante 933 kW / 1250 hp Potencia neta - Caterpillar 1027 kW / 1375 hp Potencia neta - EEC 80/1269 1027 kW / 1375 hp Potencia neta - ISO 9249 1027 kW / 1375 hp

(22)

Potencia neta - SAE J1349 1015 kW / 1361 hp

Carrera 190 mm / 7.6 pulg

Cilindrada 69 L / 4221 pulg3

Par máximo a 1100 rpm 7500 N.m / 5786 lb-pie

Reserva de par 33 % / 33 %

Peso en orden de trabajo 191200 kg / 421600 lb Rated Payload - Standard 34.5 tonnes / 38 tons Rated Payload - High-Lift 31 tonnes / 34 tons Gama de capacidades del cucharón 15-31 m3 19.5-41 yd3 Correspondencia de camiones Cat - Estándar 785C, 789C

Correspondencia de camiones Cat - Levantamiento alto

789C, 793C

Tipo de transmisión Cat planetary power shift Inclinación hacia atrás 6 Segundos / 6 Segundos

Levantar 12.5 Segundos / 12.5

Segundos

Descarga 3.4 Segundos / 3.4 Segundos

Bajar Libre Bajado (vacío) 4 Segundos / 4 Segundos Ancho sobre los neumáticos 5499 mm / 18 pies

(23)

CAMIONES ARTICULADOS

Fig 09

Los camiones articulados ofrecen una fiabilidad y durabilidad probadas, un alto rendimiento, un bajo consumo de combustible.

MODELO D400E Series II, D350E Series II, 740, 735, 730, 725.

Modelo de motor Cat 3406E

Potencia en el volante 302 kW / 405 hp

ISO 9249 302 kW / 405 hp

(24)

Eje delantero - vacío 18150 kg / 40020 lb Eje central - vacío 6930 kg / 15281 lb Eje trasero - vacío 6570 kg / 14487 lb

Total - vacío 31650 kg / 69788 lb

Eje delantero - carga nominal 4480 kg / 9878 lb Eje central - carga nominal 15910 kg / 35082 lb Eje trasero - carga nominal 15910 kg / 35082 lb Total - carga nominal 36300 kg / 80042 lb Eje delantero - cargado 22630 kg / 49899 lb Eje central - cargado 22840 kg / 50362 lb Eje trasero - cargado 22480 kg / 49568 lb Total - Cargado 67950 kg / 149830 lb

CAMIONES DE OBRAS

Fig. 10

(25)

construcción y canteras. Todos esros camiones de obras tienen un tren de fuerza mecánico. Los camiones de mando mecánico sobrecargan el motor cuando están bajo carga en vez de hacerlo funcionar continuamente a la potencia máxima. Esto hace que el tren de fuerza mecánico sea más eficiente y productivo en una amplia gama de condiciones. Los camiones de obras Cat están adaptados en número de pasadas a los cargadores de ruedas Cat para conseguir tiempos de ciclo más rápidos y aumentar al máximo la productividad.

MODELOS 773E, 775E, 771D, 775D, 785C, 789C, 793C, 797B.

Especificaciones detalladas 785

Engine Model Cat 3512B-EUI

Flywheel Power 1005 kW / 1348 hp Net Power - Cat 1005 kW / 1348 hp

Stroke 190 mm / 7.5 in

Displacement 51.8 L / 3158 in3 Operating Weight - Loaded 249480 kg / 550000 lb Nominal Payload Capacity 136 tonnes / 150 tons SAE (2:1) Capacity 78 m3 / 102 yd3 Nominal Payload Capacity 136 tonnes / 150 tons Top Speed - Loaded 56 kph / 35 mph Turning Circle Clearance Diameter 99.2 m / 30.5 ft

Reverse 11 kph / 6.8 mph

(26)

Planetary Ratio 10.83:1 Total Reduction Ratio 22.75:1

Gross Vehicle 95710 kg / 211040 lb Chassis 74450 kg / 164170 lb Body 21250 kg / 46865 lb Gross Vehicle 102130 kg / 225200 lb Chassis 74450 kg / 164170 lb Especificaciones detalladas 789C

Engine Model Cat 3516 TA-EUI

Flywheel Power 1335 kW / 1791 hp

Net Power – Cat 1335 kW / 1791 hp

Displacement 69 L / 4211 in3

Gross Machine Operating Weight 317520 kg / 700000 lb Operating Weight - Empty - Flat Floor Body 121506 kg / 267869 lb Operating Weight – Loaded 317520 kg / 700000 lb

SAE (2:1) Capacity 129 m3 / 169 yd3 Top Speed - Loaded 55 kph / 34 mph Maximum Capacity 218 tonnes / 240 tons Maximum Capacity Struck (SAE) 96 m3 / 126 yd3

(27)

Raise Time 20.3 Seconds / 20.3 Seconds

Lower Time 17.5 Seconds / 17.5

Seconds Turning Circle Clearance Diameter 30.2 m / 99.1 ft Total Reduction Ratio 28.8:1

Chassis 114300 kg / 252000 lb

Fuel Tank 3790 L / 1000 gal

Cooling System 684 L / 181 gal

Especificaciones detalladas 797B

Z

Engine Model Cat 3524B EUI

Flywheel Power 2513 kW / 3370 hp Net Power - Cat 2513 kW / 3370 hp

Displacement 117.1 L / 7143 in3

Gross Machine Operating Weight 623690 kg / 1375000 lb Chassis Weight 214820 kg / 473600 lb

Body Weight Range 38 000 - 63 000 kg (84,000 - 140,000 lbs)

Nominal Payload Capacity 345 tonnes / 380 tons Top Speed - Loaded 67.6 kph / 42 mph

(28)

Maximum Capacity Custom

Steer Angle 40 Degrees / 40 Degrees

Turning Radius - Front 38.7 m / 127 ft Turning Circle Clearance Diameter 42.1 m / 138.8 ft

(29)

RL48 PERFORADORA ROTATIVA PARA SONDEOS CON TUBOS TESTIGOS, MARTILLO DE FONDO Y BARRENA HELICOIDAL (marca ROLATEC).

CABEZA DE ROTACIÓN

· Eje hueco estriado paso 100 mm. · Rosca para acoplar rotación directa. · Velocidad de rotación de 0 a 900 r.pm. · Par máximo de rotación 450 Kgm.

· Apertura hidráulica de la cabeza dejando libre la zona de sondeo.

MORDAZA HIDRÁULICA

·Instalada en cabeza, con capacidad de varillaje hasta (HQ) 90 mm.

MÁSTIL CONJUNTO DE AVANCE

· Accionado por cilindro hidráulico y cadena. · Elevación y abatimiento hidraúlico.

(30)

· Carrera del cabezal 3.400 mm. · Tracción máxima 7.000 Kg.

· Empuje regulado de 0 a 2.500 Kg. · Corredera longitudinal 800 mm.

CUADRO DE MANDOS

· Centralizado, con sistema hidráulico completo con regulación de la velocidad de avance y de la fuerza de empuje o retención.

CABRESTANTE

· De maniobra. Capacidad 2.000 Kg. en tiro directo.

NIVELACIÓN

· Cuatro cilindros con placa orientable, con válvulas anti retorno pilotadas

BOMBA DE INYECCIÓN DE AGUA

· Triplex accionada hidráulicamente.

· Caudal regulado de 0 a 140 l.p.m. Presión regulada de 0 a 45 Bar.

UNIDAD DE GOLPEO AUTOMÁTICO SPT

· Instalada en equipo.

· Funcionamiento autónomo sin necesidad de utilización de cabrestante. · Peso de la maza 63,5 Kg.

· Cuenta golpes electrónico digital.

· Régimen de golpeo entre 20 y 30 g.p.m.

MOTOR

· DIESEL - HATZ (SilentPACK) 4L4 1C con el conjunto de bombas hidráulicas.

(31)

· Sobre chasis de orugas de caucho accionado por el mismo motor del equipo. · Peso del equipo 4.000 Kg.

· Compartimentos laterales para transportar material de perforación · Accionamiento de orugas con cable eléctrico a distancia.

39R PERFORADORA ROTATIVA (marca BUCYRUS).

El 39R actualmente hace el trabajo de dos taladros en un paso de registro. Además del 39R, hay varias otras máquinas Bucyrus que funcionan en esta inclusión un 1350W dragline, 8750 dragline, dos 395B palas, y un 49R el taladro. El 39R la serie de taladro es un resultado fiel de la tecnología probada y conceptos de diseño realzados (mejorado). El diseño proporciona la capacidad de propulsar con el mástil y el tope encima o de debajo de la posición y logra el movimiento de agujero - agujero en la mitad el tiempo. El modelo que perfora eficiente, es ganado cuando es acoplado con el 39R's la velocidad. La capacidad de contra rotación permite para la maniobrabilidad fácil dentro del modelo de taladro apretado. El tirón abajo y la maquinaria rotatoria es integrada en un sistema, eliminando cadenas y reduciendo al mínimo cables para reducir el tiempo de inactividad de mantenimiento.

(32)

Carga máxima de broca: 59,421 kg (131,000 lbs) Peso de trabajo: 136,078 kg (300,000 lbs)

DM25-SP. a hard working drill (marca ATLAS COPCO)

La superficie de DM25-SP blasthole el taladro es diseñada para el abajo-agujero rotatorio y rápido que perfora en el más difícil de roca. El paseo(la unidad de disco) de engranaje resistente sobre este taladro resistente entrega el control exacto en velocidades variables sin comprometer el poder, mientras el sistema de comida hidráulico de motor proporciona la carga de bit lisa, continua y velocidades de comida rápidas para reducir gastos que perforan.

Este taladro trabajador coherentemente produce hasta 40 pies. / 12.2 m o 50 pies. / 15.2 m de agujero limpio en un pase solo, dependiendo (según) selección de torre. Tantas configuraciones de presión bajas como altas son variables.

(33)

T4BH es sinónimo de potencia, rendimiento y productividad. Montada sobre un

vehículo transportador personalizado, la T4BH de Atlas Copco está diseñada para trabajar en terrenos difíciles y ha sido la perforadora para voladura líder de su categoría en las industrias de canteras y minas durante más de 30 años. El equipo de potencia está situado en otra base para aumentar la alineación y alargar la vida útil. La T4BH ofrece perforación angular opcional y también un cambiador de tubos de perforación de 7 barras, control del par límite y muchas otras opciones para cubrir todas las necesidades de perforación.

(34)

Energía Motor de la plataforma 525 - 760 cv (392 - 567 kW) Entrada 30.000 libras (13.608 kg) Rotación 6.000 pies-libra (8.134 N-m) Aire 900 -1250 cfm a 350 psi 25,5 -35,4 m3/min a 24 bar Diámetro de barreno De 5-1/8 a 7-7/8 pulg. Rotativo (de 130 a

200 mm)

De 4-1/2 a 8-7/8 pulg. DHD (de 11,4 a 22,5 cm)

Perforadora para voladuras DM25SP de Atlas Copco

La perforadora para voladuras de superficie DM25SP de Atlas Copco está diseñada para perforación rotativa y en fondo rápida en roca muy dura. El avance

(35)

de gran rendimiento de esta potente perforadora proporciona un control preciso a velocidades variables sin comprometer la potencia, mientras que el sistema de deslizadera con motor hidráulico de la DM25SP proporciona una carga suave y continua en la boca y velocidades rápidas de la deslizadera para reducir los costes de perforación. Esta perforadora para trabajos duros produce de manera constante hasta 40 pies (12,2 m) o 50 pies (15,2 m) de barreno limpio con una sola pasada, dependiendo de la torre seleccionada. Se puede seleccionar tanto la configuración de baja presión como la de alta presión.

Energía Cummins / N14 / 360 (268) / 2,100 Caterpillar / 3406C / 360 (268) / 2.100 Cummins / N14 / 450 (336) / 2.100 Caterpillar / 3406C / 460 (343) / 2.100

Entrada 46.000 lb. (20.866 kg) cada una

Rotación 3.500 pies-lb. (4.746 N-m)

Aire 750 @ 110 (21.2 @ 758)

825 @ 350 (23.4 @ 2,413)

Tamaño del tubo de perforación

5 pulg. x 48 pulg. / 4 pulg. (127 mm x 1,219 mm / 102 mm)

(36)

Perforadora para voladuras DM30 de Atlas Copco

La DM30 de Atlas Copco es un carro de perforación rotativo de paso múltiple, montado sobre una oruga, con cabezal hidráulico, diseñada específicamente para la perforación para voladuras de producción hasta 90 pies / 27,4 m de profundidad con un cambio de tubo de perforación de 30 pies / 9,1 m. Un cambiador de tubos de perforación de 4 posiciones optativo permite perforar a profundidades de 150 pies / 45,7 m. El diámetro nominal es de 5 pulgadas a 6-3/4 pulgadas / de 127 mm a 171 mm. La DM30 genera una fuerza de carga en la boca de 30.000 libras (13.608 kg) como máximo.

También está disponible la opción de perforación angular. La DM30 estándar utiliza un motor diesel para hacer funcionar el compresor de aire y el sistema hidráulico.

La DM30 está equipada con un compresor de aire rotativo de tornillo asimétrico Ingersoll-Rand para permitir perforaciones rotativas o DHD.

(37)

Energía 425 -525 cv (317 -391 kW) Entrada 30.000 libras (28.123 kg) Rotación 900 cfm a 30 psi (25 m3/min a 24 bar) Aire 900 cfm a 110 psi (25 m3/min a 7,6 bar) Diámetro de barreno de 5 a 6-3/4 pulg. (de 127 a 171 mm) Profundidad De 90 a 150 pies (de

27,4 a 45,7 m)

Perforadora para voladuras DM45 de Atlas Copco

DM45 de Atlas Copco es un carro de perforación rotativo de paso múltiple,

montado sobre una oruga, con cabezal hidráulico, diseñada específicamente para la perforación para voladuras de producción. La DM45 estándar utiliza un motor diesel para hacer funcionar el compresor de aire y el sistema hidráulico. La

(38)

operación de la perforadora se realiza utilizando controladores eléctricos sobre hidráulicos situados de manera ergonómica para que el operador esté delante del centralizador de perforación durante su funcionamiento. La DM45 está disponible tanto en su modelo de alta presión como de baja presión, para adaptarse a sus necesidades de perforación.

Baja presión Alta presión

Energía 425 -525 cv 316 -392 kW 425 -525 cv 316 -392 kW Entrada 45.000 libras / 20.400 kg. 45.000 lb. / de 0 a 20.400 kg)

Rotación 33 pies 6 pulg. / 10,2 m) 33 pies 6 pulg. / 10,2 m) Aire 900 -1200 cfm a 110 psi 25,5 -34 m3/min a 7,6 bar 900 -1070 cfm a 350 psi 25,5 -34 m3/min a 7,6 bar

Tamaño del tubo de perforación 30 pies / 9,1 m de 4-1/2 a 7 pulg. / de 114 a 178 mm 30 pies / 9,1 m De 4-1/2 a 7 pulg. / de 114 a 178 mm Profundidad De 90 a 175 pies De 27 a 53 m De 90 a 175 pies De 27 a 53 m

(39)

Perforadora para voladuras DML / DMLSP de Atlas Copco

La DML de Atlas Copco es un carro de perforación rotativo de paso múltiple, montado sobre una oruga, con cabezal hidráulico, diseñada específicamente para la perforación para voladuras de producción hasta 180 pies / 54,9 m de profundidad con un cambio de tubo de perforación de 30 pies / 9,1 m. También está disponible un recambio de acero de 35 pies /10,7 m para cubrir los requisitos de perforación de un solo paso de 35 pies / 10,7 m. La versátil DML se puede configurar como perforadora de alta presión para perforación DHD. La DML estándar utiliza un motor diesel para hacer funcionar el compresor de aire y el sistema hidráulico. La operación de la perforadora se realiza utilizando controladores eléctricos sobre hidráulicos situados de manera ergonómica para que el operador esté delante del centralizador de perforación durante su funcionamiento.

La DMLSP es una perforadora de un solo paso que proporciona profundidades de hasta 60 pies /18,3 m en un solo paso sin cambior el tubo de perforación. La DHD también puede realizar perforación DHD con opciones de compresor de aire de alta presión. Está disponible la opción de perforación angular. La DM-LSP estándar utiliza un motor diesel para hacer funcionar el compresor de aire y el sistema hidráulico.

(40)

DML DMLSP Energí a 525 – 765 cv39 /1 – 570 kW 525 – 765 cv / 391 – 570 kW Entrad a 3.500 psi / 24.133 kPa 4.500 psi / 31.028 kPa Rotaci ón 6.200 pies-lb. / 8.407 N-m 7.200 pies-lb. / 9.763 N-m 6.200 pies-lb. / 8.407 N-m 7.200 pies-lb. / 9.763 N-m Aire 1.200 -1.900 cfm a 110 psi 34 - 54 m3/min a 7,6 bar 1.250 -1.450 cfm a 350 psi 35,4 - 41 m3/min a 24 bar 1.200 -1.900 cfm a 110 psi 34 - 54 m3/min a 7,6 bar 1.250 -1.450 cfm a 350 psi 35,4 - 41 m3/min a 24 bar Tama ño del tubo de perfor ación 30 y 35’/9,1 y 10,7 m De 4-1/2 a 7-5/8 pulg. / de 114 a 194 mm 30 y 35’/9,1 y 10,7 m De 4-1/2 a 7-5/8 pulg. / de 114 a 194 mm Profun didad De 30 a 180 pies / 9,1 a 54,9 m De 30 a 180 pies / 9,1 a 54,9 m

(41)

Perforadora para voladuras DM-H2 de Atlas Copco

Desarrollada a partir de la DM-H, un equipo con un rendimiento demostrado durante casi dos décadas, la DM-H2 está diseñada para grandes perforaciones para voladuras. El tamaño y la resistencia del chasis, junto con la capacidad de la DM-H2 de utilizar tanto un motor eléctrico como un motor diésel, hacen de esta perforadora la mejor opción para aplicaciones de minería en todo el mundo. Opciones de torre: 65 pies / 19,8 m un solo paso o 50 pies / 15,24 m varios pasos para profundidades de 250 pies (76 m). La torre puede levantarse con un complemento completo de tubo de perforación y el cabezal rotativo colocado en la parte superior. El paquete de ángulo integrado patentado se configura en pocos minutos y se cierra en el lugar. La plataforma y los raíles proporcionan un acceso total alrededor de la cabina. Cuenta con sistemas de perforación automática, reconocimiento de rocas y GPS diferencial.

(42)

Energía 600 – 950 cv / 229 – 311 mm Entrada 110.000 lbs / 49.895 kg Rotación Par 0-150 rpm 12.970 pies-lb / 17.890 Nm

Aire 3.000 cfm a 110 psi 84,9 m3/min a 7,6 bar Tamaño del tubo de

perforación

De 7- 5/8 a 10-3/4 pulg. / de 19,4 a 27,3 cm

Profundidad 65’ / 19,8 m un solo paso o 250’ / 76 m varios pasos

GVW 300.000 lb. / 136.079 kg

Perforadora para voladuras DM-M3 de Atlas Copco

Esta perforadora tiene un sistema de alimentación patentado exclusivo con cadenas de gran rendimiento que proporcionan una reducción del peso de 1:4 en la cadena. La DM-M3 tiene un incomparable sistema de rotación de reducción de 2 fases con grandes engranajes rectos que mantienen la inercia y son mas

(43)

duraderos que los engranajes planetarios externos. La fuerte y rígida torre puede levantarse y bajarse en pocos segundos con un complemento completo de tubo de perforación en el carrusel y debajo del cabezal rotatorio. La DM-M3 tiene una unidad de alimentación fiable y eficiente y una plataforma de perforación robusta y estable, así como un entorno para el operador cómodo y eficiente. Una larga lista de opciones y funciones hace que la versátil perforadora para voladuras DM-M3 se adapte fácilmente a aplicaciones de minería en cualquier parte del mundo.

Energía Motor Caterpillar or equivalente De 630 a 950 cv / de 470 a 709 KW Entrada De 0 a 90.000 lbs. (de 0 a 40.874 kg) Rotación 10.607 pies-lbs (14.383 Nm) Aire De 1.600 a 2.600 cfm a 110 psig (de 45,3 a 74,6 m3/min. a 758 kPa Diámetro nominal de barreno De 9-7/8 a 12-1/4 pulg. / de 251 a 311 mm

Profundidad 205’ / 71,6 m con tubo de perforación de 40’ / 12,2 m

(44)

Perforadora para voladuras PV271 de Atlas Copco

Existe una serie de perforadoras Pit Viper, disponibles en su versión de un solo

paso con la PV271 o en su versión de varios pasos con la PV275. La serie PV270

emplea sistemas y tecnología de gran reputación, de modo que podrá comprobar su fiabilidad y la facilidad con la que se adapta a sus actividades de perforación. Tanto si se dedica a la extracción de metales, como de carbón o minerales industriales, la PV271 satisface sus necesidades de perforación potente y eficiente. Con una capacidad de carga en la boca de 75.000 lb, esta perforadora para voladuras, montada sobre una oruga, de un solo paso y con cabezal, aportará una productividad inmejorable a sus actividades de minería.

Energía

Cummins QSK19 / Caterpillar 3412E 755 cv (555 kW) / 760 cv

(559 kW)

1.800 rpm / 2.100 rpm para 1450

Fuerza de carga en la boca 75.000 lb (311,4 kN)

Par de rotación

Velocidad de rotación

9.000 pies-lb bruto a un desplazamiento máx. (110

(45)

rpm) 150 rpm a un desplazamiento mín. (6500 pies-lb par) Aire 1.900 cfm a 110 psi / de 53,8 a 73,6 m3/min a 7,6 bar 1.450 cfm a 350 psi / 41,1 m3/min a 24,1 bar

Diámetro del tubo de perforación Longitud del tubo de perforación

6-1/4', 7', 7-5/8' (159, 178,

193 mm)

25 pies (7,6 m) Profundidad de una sola pasada

Profundidad máxima

55’ / 7,6 m

(46)

EQUIPOS DE EXCAVACIÓN

Sistemas en minería superficial

• Cargador Holland (hl). Excava y carga material del piso o de un talud de hasta 5 m de alto. Se puede emplear como equipo de minado en cielo abierto para roca blanda a semidura. El material excavado es cargado a camiones o faja por medio de un alimentador lateral (Fig. N.º 2). La Fig. N.º 3 presenta el equipo excavando el piso y arrojando el material a un costado (talud lateral), a través de una faja.

(47)

Excavador de rueda de cangilones (bwe).

Es un equipo de minado selectivo en minería superficial. Excava y carga materiales blandos a semiduros a una altura preestablecida de un talud. Tiene alta productividad y disponibilidad. Puede constituirse en el equipo de minado superficial más apropiado para reemplazar a la perforación, voladura y carguío si se mejoran los cortadores de los baldes en el frente de excavación y se le da suficiente peso y estabilidad como para resistir la presión de excavación en roca dura. Actualmente se construye a pedido, es de alta inversión. La Fig. N.º 4 presenta el equipo con su cabezal formado por un tambor giratorio de baldes con uñas cortadoras.

Minador de superficie (sm).

Es un equipo similar al cargador Holland.

Excava el piso en roca blanda a dura en operaciones mineras a cielo abierto. La Fig. N.º 5 presenta este equipo cargando un camión en un banco de una cantera.

(48)

Escarificador/cargador/camión.

El sistema consiste de un tractor equipado con escarificadores o desgarradores para romper in situ la roca del piso. La potencia del tractor da la capacidad al sistema. En el límite con la perforación y voladura debe diferenciarse al material que puede escarificarse antes de decidir la aplicación de perforación y voladura. Figs. Nº 6 y 7. La experiencia indica que gran cantidad de operaciones mineras especialmente las de pequeña a mediana escala, pueden aplicar escarificación evitando la perforación y voladura.

(49)

Figura N.º 7. Límites de aplicación de la escarificación por: a) Potencia de tractor

(50)

Excavadoras de dimensión grande

Marca: Hitachi

De 40 a 500 t.

Productividad Gigante-clasificada basada sobre la teoría de la evolución de Hitachi Los motores diesel gemelos de Cummins proporcionan a HP 2.600 El sistema de control eficiente del E-P ajusta la energía según el trabajo que es realizado

Los sistemas hydráulicos óptimos (OHS) TM aseguran la puesta en práctica lisa y eficiente de operaciones hidráulicas simultáneas Un diseño grande del cubo realza operaciones de excavación y cargadas El sistema de nivelación auto exclusivo de Hitachi alza productividad durante la

nivelación de operaciones

El diseño rígido de la caja resiste el doblar y el torcer de fuerzas El auge y el brazo rígidos incluye el jefe del arrabio con el collar que aumenta la

durabilidad de las estructuras

Un marco exclusivo de la pista del molde del sólido de Hitachi mejora fuerza y confiabilidad.

(51)

Excavadoras de rueda de cangilones

Los excavadores de la cubo-rueda de Sandvik se diseñan para pelar la sobrecarga y carbón de la mina, lignito y los varios minerales suaves continuamente. Con capacidades a partir de 150-10000 m3/h (flojos), son capaces de formaciones de la explotación minera con fuerzas compresivas de MPa hasta 20. Controlado por los sistemas avanzados del PLC con posibilidades extensas de la automatización, tienen interfaces ergonómicos, de uso fácil para la comodidad del operador, el conocimiento rápido y alta productividad continua. Puesto que están de construcción modular, los excavadores de rueda de cubo de Sandvik son fáciles de optimizar para diversos usos. Todas las unidades son a la medida y hechas por encargo.

Nuestra gama estándar de excavadores de rueda de cubo compactos se diseña para pequeño a las minas a cielo abierto de tamaño mediano. Todos los modelos están de la construcción, alto de productivas rugoso, racional para su tamaño y peso y de muy confiables. Los modelos con capacidades más altas están del diseño del C-marco. Los datos básicos para los modelos más populares se dan en la tabla abajo.

(52)

Marca: Sandvik

Bulldozers

5 777 kg | LZ100L

Dormilón del filón

El perfil ultrabajo de Sandvik, LZ100L radio-alejado-controlado se diseña para empujar el mineral arruinado más rápidamente y eficientemente de bancadas o de los paneles muy bajos en derivas adyacentes del transporte. Accionado por el motor diesel eficiente, eco-considerado, es total autónomo e inmenso flexible. Junto con nuestros aparejos de taladro discretos, las sierras de la roca, los cargadores y los carros del transporte, de LHD permite la mecanización eficiente, una productividad más alta, la mayor seguridad y una explotación minera más baja

cuesta en filones y costuras finos.

Sandvik LZ100L introduce nuevos estándares de la seguridad y de la eficacia a las operaciones mucking en depósitos fino acostados, donde están notorio bajas las alturas de funcionamiento. Con la ayuda de la tecnología teledirigida y rugosa de radio de CANbus, de los controles de operador todas las funciones de la máquina de una localización segura y de la buena posición ventajosa. Esto permite la explotación de la máquina y la productividad óptimas del máximo.

(53)

WK-4A USO DE EXCAVADORA DE MINAS

WK.4A uso de excavadora de minas es la segunda generación del WK-4 tipo de máquina vez, y tambien uno de los productos del presente dominante principal, había concedido a la provincia de Shanxi. La ciencia y tecnología realización Tercer premio, había fabricado cerca de 180 conjuntos, ampliamente utilizado en las minas a cielo abierto, metalúrgico, carbón, etc medianos y pequeños para las obras de excavación y extracción, así como de petróleo, química, hidráulica, construcción, etc tierra / ingeniería trabajo de la piedra.

Espec. Técnico de WK-4ª El volumen nominal de cuchara 4m 3 Motor principal 250kW Velocidad de elevación 0.855 m/s Max. Radio de excavación 14.3m Velocidad de empuje 0.53 m/s Max. Altura de excavación 10.1m Velocidad de desplazamiento 0.43k m/h Max. Dumping radio 12.65m Max. Fuerza de elevación 450k N Max. Altura de descarga 6.3m

(54)

Max. Fuerza de empuje 225k N Profundidad de excavación 3.2m Max. Ángulo de rastreo 12º Peso de Trabajo 202t Promedio de la presión de apoyo 238k Pa La productivida d teórica 572m3/h

WK-4B

WK.4B uso de excavadora de minas es la tercera generación de WK-4 tipo de máquina vez, mientras tanto absorben el WK-10B ventajas técnicas, y es tambien uno de los productos dominantes de la excavadora de 4m3, había sido fabricado por cerca de 40 conjuntos, extensa utilizadas en metalurgia, carbón, etc medianas y pequeñas minas a cielo abierto para las obras de excavación y extracción, así como de petróleo, química, hidráulica, construcción, etc tierra / ingeniería de piedra.

(55)

Espec. Técnico de WK-4B

El volúmen nominal de

cuchara 5m

3

Motor principal 250kW Rango del volúmen de

cazo 4-6m

3

Max. Radio de

excavación 14.8m Velocidad de elevación 0.885m/s Max. Altura de

excavación 10.765m Velocidad de empuje 0.53m/s Max. Dumping radio 13.06m

Velocidad de desplazamiento 0.43km/h Max. Altura de descarga 6.75m Max. Fuerza de elevación 450kN Profundidad de excavación 3.61m Max. Fuerza de empuje 225kN Peso de Trabajo 208t Max. Ángulo de rastreo 12º La productividad

teórica 720m 3 /h Promedio de la presión de apoyo 245kPa

WK-4C

WK-4C es la nueva generación de 4m3 excavadora vez de productos, había fabricado 6 series, obtuvo buen reflejo de los usuarios y reemplazará gradualmente a la WK-4A, puede ampliamente utilizadas en la metalurgia, Carbón, etc medianas y pequeñas minas a cielo abierto para las obras de excavación y

(56)

extracción, así como de petróleo, química, hidráulica, construcción, etc tierra / Ingeniería de la obra de piedra.

Espec. Técnico de WK-4C El volumen nominal de cuchara 4m3 Motor principal 250kW Velocidad de elevación 0.855m/s Max. Radio de excavación 14.3m Velocidad de empuje 0.53m/s Max. Altura de excavación 10.1m Velocidad de desplazamiento 0.43km/h Max. Dumping radio 12.65m Max. Fuerza de elevación 480kN Max. Altura de descarga 6.3m Max. Fuerza de empuje 230kN Profundidad de excavación 3.2m Max. Ángulo de rastreo 12° Peso de Trabajo 202t Promedio de la presión de apoyo 243kPa La productividad teórica 572m3/h

(57)

WK-8

W K-8 Exca vado ra uso de minas se le proporcionó el nive l a van zado internacional. W K -8 es adecuado p ara una capacida d anual de 5 millones de minas de toneladas, y también se utiliza para grandes Ingenie ría de rie go .

Espec. Técnico de Excavadora WK-8

El volumen nominal de

cuchara 8m

3

Promedio de la

presión de apoyo 245kPa Rango del volumen de

cazo 6.3-10m

3

Motor principal 500kW

Velocidad de elevación 1m/s Max. Radio

excavación 17.4m Velocidad de empuje 0.55m/s Max. Altura de

excavadora 12.7m

Velocidad de

desplazamiento 0.7km/h Max. Dumping radio 14.2m Max. Fuerza de elevación 931kN Max. Altura de

descarga 8.05m

Max. Fuerza de empuje 412kN Peso de Trabajo 340t Max. Ángulo de rastreo 13º Productividad teórico 1100m3

(58)

WK-10B

W K-10B es la tercera gene ración ve z W K -10 el tipo de máquina, y también el presen te 10m3 exca vad ora producto dominante, había ganado el Na ciona l de Calidad de Producto Mejo r Oro y Premio de Ciencia y Tecnología Ad vance Premio. Este tipo de volumen exca vadora cubo son 10m3, 12m3, 14m3, tipo apartamen to 10m3, tipo apartamento 12m3 5 tipos de cubo para la se lección del usuario, adecuado para die z millones de ton eladas a cie lo abierto de gran extracto clase de materiale s de construcción, energía h idroe léctrica, petróleo, qu ímica, etc in gen iería de movim ientos de tie rra, adecuado en combinación con camiones 100 -154 t, y también más bajo una temperatura ambie nte de trabajo de -45 °.

Espec. Técnico de WK-10B Volumen cubico normal 12m 3 Motor principal 750kW Velocidad de elevación 1m/s Max. Radio de excavación 18.9m Velocidad de empuje 0.65m/s Max. Altura de

excavación 13.63m Velocidad de 0.69km/h Max. Dumping 16.35m

(59)

desplazamiento Radio Max. Fuerza de elevación 1029kN Max. Altura de descarga 8.45m Max. Fuerza de empuje 617kN Profundidad de excavación 3.4m Max. Ángulo de

rastreo 13° Peso de Trabajo 459t

Promedio de la

presión de apoyo 225kPa

Productividad

Teórico 1490m

3

Excavadoras de cadena de cangilones

Técnica para mina s a cie lo abie rto Mina de e xp lo tació n a cie lo abie rto Alemania

1x e xca vado ra de cadena de cangilone s ER710/340 sobre o ruga s

reconstrucción

alltu ra de co rte 15,5 m profundidad de corte 16 m año de constru cción 1974

(60)

Excavadoras de rueda de cangilones

Técnica para minas a cielo abierto Mina de explotación a cielo abierto Alemania

1x excavadora de rueda de cangilones SR1301/1532 reconstrucción, accionamiento de rodete

potencia motriz de la rueda de cangilones 500 kW alltura de corte 26 m profundidad de corte 5 m cantidad de cangilones 14 año de construcción 1986 carbón de madera 3500 m³/h

(61)

Excavadoras continuas

Los excavadores continuos de FLSmidth RAHCO proveen de clientes un método rentable, eficiente y flexible de extraer el material de una cara vertical o de una costura horizontal fina. El cortador rotatorio horizontal corta un piso liso para la operación de la pista de la correa eslabonada.

PALAS PARA MINERÍA A CIELO ABIERTO

Palas mecánicas frontales 720 000kg

El sistema integrado del aceite y del filtro de motor amplía intervalos del servicio. Esto combina los sistemas estabilizadores del aceite, reserva y Centinel, con el filtro de aceite de limpieza de uno mismo del eliminador para ampliar, con análisis del aceite, el intervalo del cambio de aceite a 4000 horas.

(62)

Tipo 4 ciclo, inyección refrigerada por agua, directa

Aspiración Turbocharged y aftercooled

Número de los cilindros 16

Energía clasificada @ 1800 RPM

(SAE 1995/J1349) HP 2 x 2.010 2 x 1500 kilovatios Gobernador a toda velocidad, electrónico

Cargadoras de ruedas para minas y canteras

Clasificado x de la capacidad el 1.7m Peso clasificado 3500kg

Peso de funcionamiento 9700kg

Capacidad de la nivelación automática sí

Parásitos atmosféricos que inclinan la carga 58.8KN Fuerza de desbloqueo máxima 120KN

Fuerza máxima 90KN del dibujo Capacidad máxima del grado 30 Altura 3050m m de Max.dump Alcance 1260m m de Max.dump Separación 410m m de Min.ground Base de rueda 2600m m

Pisada 1870m m

(63)

Carga de elevación j del tiempo 5.5sifull

Loadj total 9.67sifull de la duración de ciclo (levantando, descarga, bajando) Dimensiones totales (l~w~h) milímetro 6990~2420~3000

Enginej famoso del iChina de Yuchai del motor Modelo YC6108G

Mecanografiar adentro la línea, refrigerada por agua, cuatro movimiento, dir.inject Energía clasificada 92KW

Velocidad clasificada 2200r/min.

Bulldozers para minas y canteras 45 ton | SWD9

Bulldozer / Buldózer /Topadora sobre orugas para minería SWD9

Especificaciones principales de la bulldozer / buldózer / topadora sobre orugas para minería SWD9:

Peso de operación (sin rastrillo / con rastrillo): 44580kg/48800kg Presión sobre el suelo (sin rastrillo / con rastrillo): 102Kpa/112Kpa Medida de la huella: 2250mm Distancia al suelo: mín.517mm Gradiente: 30°/25° Capacidad de empuje : 13.5M3 Ancho de la cuchilla : 4314mm Profundidad de excavación: máx.614mm

(64)

6592*4314*3970mm/8478mm*4314*3970mm *Motor:

Modelo: Cummins KTA19-C525 Índice de potencia: 316Kw Índice de revoluciones: 1800rpm

Coeficiente de almacenaje del par de torsión: 18%

Bulldozers para minas y canteras 45 ton | SWD410Y

Bulldozer / buldózer / Topadora sobre orugas para minería SWD410Y

Especificaciones principales de la bulldozer / buldózer / topadora sobre orugas para minería SWD410Y:

*Motor:

Modelo: Cummins KTA19-C525

Tipo Turbocargado, vertical, cuatro tiempos, bomba PT, inyección Potencia del volante: 306Kw

Índice de velocidad (r/min): 2000rpm

Número de cilindros -diám×recorrido (mm): 6-Φ159×159 Método de arranque: Arranque eléctrico 9 kW /24V Batería: 24VOptimax

(65)

Cargadoras de ruedas para mina y cantera

23 500 kg | SWL75F

Cargador de ruedas para minería SWL75F

Descripción del cargador de ruedas para minería SWL75F:

1. Es un tipo de maquinaria para la construcción; 2. Equipado con un motor Cummins original confiable, ejes tipo húmedos ZF originales con diferenciales de desplazamiento limitado multi-disco, combinado con cilindros sellados, brinda un alto rendimiento hermético y aumenta la confiabilidad;

3. Freno hidráulico de válvula de freno doble y tubo doble y lubricación central.

Características principales del cargador sobre ruedas para minería SWL75F:

1. Interruptor KD para una mayor eficiencia y más fácil operación; 2. Caja de cambios ZF confiable y conversor de par de torsión; 3. Capacidad de nivelación automática del cubo; 4. Distribución de tracción máx. en condiciones de cambio de tracción.

Aplicaciones del cargador sobre ruedas para minería SWL75F:

Este tipo de equipamiento minero es usado ampliamente para recoger material como asfalto, escombros, suciedad, grava, materia prima, rocas, arena, etc. a otros lugares.

(66)

Cargadoras de ruedas para mina y cantera

El cargador de la rueda 936H es uno de cargadores a estrenar de la serie desarrollados independiente por nuestra compañía con la introducción de la experiencia avanzada de los fabricantes del cargador por todo el mundo, para los cuales adoptó los diseños del aspecto avanzado y la decoración interior del coche del salón, ofreciendo el arreglo razonable y unificado. El sistema separado de la convertidor-transmisión del esfuerzo de torsión suministrado por el fabricante doméstico-renombrado hace la máquina entera más confiable en performance， más fácil reparar y realza grandemente su confiabilidad, flexibilidad, comodidad y operabilidad. Comparando con los cargadores manufacturados por otras compañías, el cargador de la rueda 936H producido por nuestra compañía tiene las ventajas siguientes: nuevo y fresco aspecto, la duración de ciclo más corta del tres-tiempo (9.9s); la carga máxima y descarga la altura (3230m m), el radio de torneado mínimo (4929m m) y descarga lo más lejos posible la distancia (1168m m)

(67)

Excavadoras de cadena de cangilones

Los excavadores de la rueda y de la cadena de personas del cubo son productos importantes diseñados para minar la sobrecarga. El primer excavador de la cadena de personas de nuestra propia construcción llamada D 800 fue fabricado en 1952, con una salida de 1 050 m3/h y se movió en los carriles. El excavador más eficaz de la cadena de personas es RK marcado 5000 y alcanza una salida

de 5 000 m3/h de la sobrecarga excavada.

Nuestra gama de la producción cubre también el excavador de excavación más grande de la rueda de la República Checa, la K 10000, que ha estado trabajando con una salida de 10 000 m3/h de la sobrecarga excavada en la mina de Bílina

desde 1978.

Los excavadores de la cadena de personas y de la cubo-rueda se diseñan según peticiones específicas de clientes, siempre con respecto a las condiciones de mina reales en las cuales funcionarán.

(68)

Los excavadores de la rueda y de la cadena de personas del cubo son productos importantes diseñados para minar la sobrecarga. El primer excavador de la cadena de personas de nuestra propia construcción llamada D 800 fue fabricado en 1952, con una salida de 1 050 m3/h y se movió en los carriles. El excavador más eficaz de la cadena de personas es RK marcado 5000 y alcanza una salida

de 5 000 m3/h de la sobrecarga excavada.

Nuestra gama de la producción cubre también el excavador de excavación más grande de la rueda de la República Checa, la K 10000, que ha estado trabajando con una salida de 10 000 m3/h de la sobrecarga excavada en la mina de Bílina

desde 1978.

Los excavadores de la cadena de personas y de la cubo-rueda se diseñan según peticiones específicas de clientes, siempre con respecto a las condiciones de mina reales en las cuales funcionarán.

(69)

Excavadoras de cadena de cangilones

Tenova TAKRAF, además de fabricar excavadoras de rodete, también tiene una larga tradición en la fabricación y suministro de excavadoras de cadena de cangilones para el arranque de materiales blandos y semiduros como arcilla, arena, grava, marga y sus mezclas, así como lignito y hulla. Las excavadoras de cadena de cangilones son equipos continuos de minería de superficie, que pueden trabajar sin problemas incluso con subsuelo inestable y

elevado nivel de aguas subterráneas.

Gracias a la posibilidad de extraer por debajo del nivel del banco, puede trabajar

incluso debajo del agua.

Tenova TAKRAF suministra excavadoras de cadena de cangilones con una capacidad de entre 1000 y 3000 m3/h y una profundidad y amplitud de corte entre

5 y 16/19 m.

Las características de las excavadoras de cadena de cangilones son la cadena de cangilones, la superestructura con un brazo de compensación, así como el dispositivo de traslación sobre rieles o sobre orugas. El brazo de transferencia sólo es necesario para la extracción por bloques. Con una excavadora de cadena de cangilones son posibles diferentes formas de trabajar.

La excavadora de cadena de cangilones se mueve en ángulo recto con respecto a la excavación a cielo abierto. El material extraído es transportado a un sistema de

(70)

vertido directo o cae sobre una cinta de frente de banco que se encuentra

directamente junto al equipo.

Otra variante está formada por el funcionamiento combinado de un equipo móvil desplazable sobre orugas y una cinta de frente de banco desplazable con o sin

correa de traspaso móvil.

La mayor excavadora de cadena de cangilones en funcionamiento es la Tenova TAKRAF ERs 3750 con una capacidad máxima de 14.500 m3/h, una profundidad de corte de 31 m y una altura de corte de 34 m.

Las excavadoras de rodete son equipos continuos de minería de superficie para el arranque de materiales blandos o semiduros como arcilla, arena, grava, marga y

sus mezclas, así como lignito y hulla.

Las excavadoras de rodete de Tenova TAKRAF pueden extraer entre 200 y 16.000 m3 de material y elevarlo a una altura de 5 hasta 51 m. Por regla general la excavadora de rodete está directamente conectada a una cinta transportadora. Una correa de traspaso móvil o un sistema de vertido directo reagrupa el granel sobre un vaciadero de escombro o de materia prima. A partir de la naturaleza del lugar de aplicación, Tenova TAKRAF ofrece excavadoras de rodete compactas y gigantes. Los puntos decisivos para la selección del equipo correcto son la altura de extracción y su amplitud (campo de extracción).

(71)

Los elementos característicos de una excavadora de rodete son el rodete con los cangilones, el brazo del rodete, al igual que la superestructura con brazos compensadores, la infraestructura, el dispositivo de traslación con cadenas de orugas y el transportador de salida a una cinta transportadora de frente de banco o a un puente con conexión al punto de carga. Los equipos de Tenova TAKRAF cumplen todos los requisitos del proyecto, en especial por lo que se refiere a la optimización, estandarización y mantenimiento. Este es el resultado de nuestros casi 100 años de experiencia en la construcción

de excavadoras de rodete.

Las excavadoras de rodete son los equipos móviles mayores jamás construidos. La mayor excavadora de rodete es la Tenova TAKRAF SRs 8000 (RB 293). Con un peso de 14.200 t mueve 240.000 m3 de escombro por día.

DRAGALINA

WB4/40 había fabricado 18 sistemas. Poder mientras tanto también utilizado como grúa. En la base de WB4/40 modelo-cambiar diseñó los mismos productos de la clase son: La red de arrastre de WB4/40A y WB2.2/55 alargaron la red de arrastre del brazo, adjunto: 2.2m3, longitud 55m m del brazo.

(72)

El sistema completo del excavador de rueda de cubo incluye el excavador de rueda de cubo, el transportador de correa el A, transportador de correa el A, 1800 tolva, esparcidor. El proceso del material excavado por la rueda del cubo: Material Bucketed--pasar a través de la correa -- Transportador -- Tolva-- Esparcidor-- Acción material.

Dragalinas Marca P&H

Redes de arrastre de P&H

La innovación resuelve confiabilidad y productividad con las redes de arrastre de

la serie C de P&H 9000

(73)

mudanza del material más exigente del mundo y se realizan en los niveles sin precedentes de eficacia, de confiabilidad y de disponibilidad. Y se construyen con las innovaciones inspiradas cliente que ayudan a optimizar funcionamiento rugoso,

productivo y seguro.

Más valor del cliente

Con longitudes del auge a partir del 290 a 405 metros de los pies/88.4 a 123 que proporcionan un radio del funcionamiento y una a industria-principales alto - el diseño confiable del auge del cuatro-acorde, el buque insignia P&H 9020C entrega aumentos gigantes de la productividad. Usando análisis computarizado, los ingenieros de P&H han optimizado la geometría del Uno-marco, del mástil, y de la combinación del auge para la utilización del peso máximo, la integridad estructural,

y el funcionamiento dinámico.

Las nuevas características de la ultra-clase P&H 9030C avanzaron soluciones a los desafíos más exigentes para los operadores de la explotación minera hoy. De la tina a resonar punto, los nuevos sistemas agregan para arriba a un salto gigante adelante en productividad de la red de arrastre.

Las redes de arrastre de P&H se benefician de los ingenieros y de los personales de servicios de MinePro que son implacables sobre conseguirla derecha. De avances de la seguridad y entrega y asamblea del tiempo de funcionamiento, a los diseños de ingeniería que mejoran facilitar el mantenimiento y la inspección cotidianos, nuestra meta es diseñar y entregar un producto que sea su mejor solución para la producción creciente, reducido tiempo muerto, y la más barato por tonelada.

(74)

Palas eléctricas para minería, carga útil: 50 t | 2300XPC Shovel

Pala de P&H 2300XPC

El P&H 2300XPC es una pala eléctrica resistente de la explotación minera que proporciona una capacidad de carga útil nominal de 50 toneladas (45.4 toneladas métricas) diseñada específicamente para funcionar en las minas para el alto cargamento de la producción de 120 toneladas a de 240 toneladas (109 toneladas métricas a 218 toneladas métricas) y de carros más grandes del transporte. El 2300XPC se basa sobre las 2300 series probada de palas cuál se puede encontrar el cavar en carbón, cobre, mineral de hierro y minas de oro en todo el mundo.

(75)

Dragalinas 12 -> 99m3

Las excavadoras de cuchara de arrastre autopropulsadas siguen siendo una herramienta de excavación primaria utilizada en muchas operaciones de minería de superficie de todo el mundo. Estas máquinas masivas pueden alcanzar profundidades de 213 pies (64.92 m) y tienen capacidades de hasta 220 yardas cúbicas (168.2 metros cúbicos). Con el costo más bajo de eliminación del material y una vida útil media en operación de 40 años, las excavadoras de cuchara de arrastre son las máquinas más productivas y versátiles de la industria. Bucyrus ofrece más de quince especificaciones de excavadoras de cuchara de arrastre y adapta cada una de ellas de acuerdo con la aplicación específica del cliente.

Palas eléctricas para minería, carga útil: 70 t | 2800XPC

(76)

Pala de P&H 2800XPC

El P&H 2800XPC es una pala eléctrica resistente de la explotación minera que proporciona una capacidad de carga útil nominal de 70 toneladas (63.5 toneladas métricas) diseñada específicamente para funcionar en las minas para el alto cargamento de la producción de los carros del transporte de 190 toneladas a de 330 toneladas (172 toneladas métricas a 300 toneladas métricas) y de más grande. El modelo superventas de la pala de la industria, P&H las palas de 2800 series se reconoce para su durabilidad y flexibilidad, con sobre 225 P&H las máquinas de 2800 series colocadas en servicio puesto que primero fueron introducidos en 1968 - la mayoría cuyo todavía están funcionando hoy.

Bulldozers para minería y quarrying 1 050hp

Cargador L-950 y dormilón D-950

El cargador caucho-cansado y el dormilón de 950 series de LeTourneau son las máquinas más de gran alcance, más productivas de su clase. Las ofertas rápidas, ágiles del cargador L-950 1.050 caballos de fuerza y un estándar carga útil de 54.000 libras para el cargamento carros del transporte de 75 - 150 toneladas, mientras que 1.050 el dormilón de los caballos de fuerza D-950 combina la funcionalidad avanzada de un cargador de LeTourneau 50-Series con 35 una lámina fuerte de la semi-roca de la yarda ³ para la sobrecarga y hasta 70 una u-lámina de la yarda ³ para el carbón.
