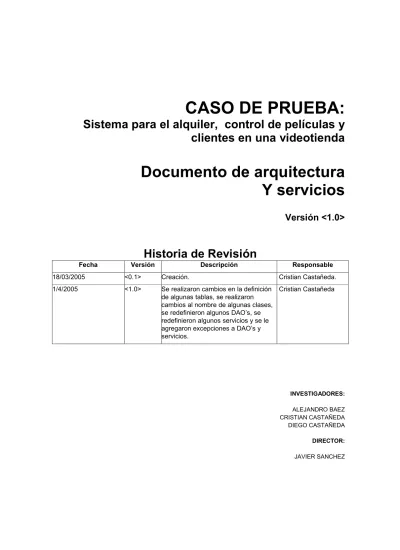

CASO DE PRUEBA:
Sistema para el alquiler, control de películas y
clientes en una videotienda
Documento de arquitectura
Y servicios
Versión <1.0>
Historia de Revisión
Fecha Versión Descripción Responsable
18/03/2005 <0.1> Creación. Cristian Castañeda. 1/4/2005 <1.0> Se realizaron cambios en la definición
de algunas tablas, se realizaron cambios al nombre de algunas clases, se redefinieron algunos DAO’s, se redefinieron algunos servicios y se le agregaron excepciones a DAO’s y servicios. Cristian Castañeda INVESTIGADORES: ALEJANDRO BAEZ CRISTIAN CASTAÑEDA DIEGO CASTAÑEDA DIRECTOR: JAVIER SANCHEZ
2
TABLA DE CONTENIDO
1. Introducción... 4
2. Capa de base de datos ... 5
2.1 Plataforma ... 5
2.2 Diseño (Diagrama entidad relación) ... 5
2.3 Implementación ... 7 2.3.1 Tabla constante... 7 2.3.2 Tabla película ... 7 2.3.3 Tabla caja... 8 2.3.4 Tabla subtitulo ... 8 2.3.5 Tabla audio ... 8 2.3.6 Tabla contrato ... 9 2.3.7 Tabla persona ... 9 2.3.8 Tabla referencias... 10 2.3.9 Tabla factura ... 10 2.3.10 Tabla detalle... 10
3. Mapeo objeto - relacional ... 11
3.1 Por que Hibernate?... 11
3.2 Modelo de objetos ... 11 4. Capa DAO ... 14 4.1 Afiliados ... 14 4.2 autorizados ... 15 4.3 Contratos ... 16 4.5 Facturas... 16 4.6 Películas ... 17 4.7 Referencias... 17 4.8 Usuario ... 18 5. Capa de servicios ... 19 5.1 Contratos ... 19 5.1.1 Crear contratos... 19
5.1.2 Eliminar contratos (desafiliar) ... 19
5.1.3 Agregar Autorizado ... 20
5.1.4 Eliminar Autorizado ... 20
5.1.5 Actualización de una referencia ... 20
5.1.6 Actualización de los referencias de un contrato ... 21
5.1.7 Actualización de un autorizado ... 21
5.1.8 Actualización de los autorizados de un contrato ... 21
5.1.9 consultar contratos ... 22
5.2 Películas ... 22
5.2.1 Creación Películas: ... 22
5.2.2 Consulta de Películas:... 22
3 5.2.4 Eliminar Películas:... 23 5.2.5 Alquilar películas ... 23 5.2.6 Entregar películas ... 23 5.3 Facturas... 24 5.3.1 Creación de Facturas: ... 24 5.3.2 Consultar Facturas: ... 24
5.3.3 Consultar Facturas por contrato ... 25
5.3.4 Eliminar Facturas: ... 25
5.4 Reportes ... 25
5.4.1 Películas prestadas en un rango de fechas. ... 25
5.4.2 Películas en mora a la fecha. ... 25
5.4.3 Facturas emitidas en un rango de fechas ... 26
5.4.4 Clientes en mora ... 26
6. Capa de interfaz ... 27
4
1.
Introducción
Para la verificación de los resultados del proyecto titulado: “Framework unificado para desarrollo de interfaces J2EE con soporte a objetos persistentes en bases de datos relaciónales”, se ha decidido el desarrollo de una aplicación que nos sirva para probar los resultados de este.
Luego de analizar varias opciones, decidimos desarrollar una aplicación para una videotienda, debido que al desarrollar esta aplicación se podrán verificar muchos elementos que serán manejados dentro del desarrollo de este proyecto, tales como manejo de interfaces y manejo de objetos persistentes entre otros.
En este documento se describe el diseño de la arquitectura para la aplicación. Para este proyecto hemos definido una arquitectura multicapas, entre las capas que hemos definido tenemos: Base de datos, mapeo objeto – relacional, DAO, business services e interfaz.
Lo que presentaremos mas adelante es la explicación de por que de estas capas y cual fue el diseño en las capas que sea conveniente.
5
2. Capa de base de datos
En el diseño de cualquier aplicación de software, una de las cosas que se debe mirar con mayor cuidado es la manera en que se manejara la información que se necesita que sea persistente. De este diseño depende en gran medida que el desarrollo de la aplicación sea exitoso, ya que sobre este diseño se basara en gran medida el diseño posterior de la aplicación.
Para nuestro caso de la videotienda, se ha diseñado un modelo para el manejo de los datos pensando en que este debe ser lo suficientemente general, para que se pueda realizar un buen modelamiento en la capa de mapeo objeto – relacional, lo cual nos permitirá tener un mejor desempeño en el desarrollo del proyecto.
2.1 Plataforma
Para la implementación del diseño de la base de datos de nuestra aplicación de la videotienda, será sobre ORACLE, ya que sobre esta plataforma existe la facilidad de que podemos trabajar sobre el servidor de la universidad y esta lo suficientemente probada como para que se avale su uso. Además, todos los integrantes del grupo tenemos conocimiento de la plataforma.
2.2 Diseño (Diagrama entidad relación)
Basándonos en documentos anteriores como el de casos de uso (v1.0) y de requerimientos (v 1.0) se realizo un diseño para la base de datos en el que se tenía en cuenta la forma en que esta podía responder para satisfacer todas las necesidades que se definieron.
A continuación se muestra el modelo que sirvió para la base de datos de la aplicación de la videotienda:
6 Cada una de las entidades representa:
• Película: Entidad que representa una película que se tiene en la videotienda, Las películas pueden ser alquiladas y sobre estas se pueden cobrar multas.
7
• Subtitulo: Indica los idiomas en los que esta subtitulada una película.
• Audio: sirve para representar los distintos idiomas en que esta hablada una película.
• Constante: Entidad donde se guardan los valores globales que maneja el sistema.
• Caja: Entidad que sirve para representar las diferentes categorías que pueden tener las películas según su importancia o antigüedad.
• Persona: Representa los distintos tipos de clientes que pueden interactuar con la videotienda. Pueden ser afiliados o beneficiarios.
• Referencias: Sirve para guardar las referencias personales asociadas a un contrato.
• Contrato: Sirve para representar una afiliación de una persona a la videotienda.
• Factura: Sirve para representar los ingresos de la videotienda. Están asociados a un contrato.
• Detalle factura: Sirve para representar los distintos rubros que pueden ser cobrados en una factura.
2.3 Implementación
Para la implementación del modelo anteriormente descrito se crearon las siguientes tablas en la base de datos:
2.3.1 Tabla constante
CREATE TABLE CONSTANTE( ID NUMBER(5) NOT NULL, PADRE NUMBER(5) NOT NULL, NOMBRE VARCHAR2(20) NOT NULL,
CONSTRAINT CON_PK PRIMARY KEY(ID));
2.3.2 Tabla película
CREATE TABLE PELICULA( ID NUMBER(5) NOT NULL,
CODIGO NUMBER(20) NOT NULL, NOMBRE VARCHAR2(20) NOT NULL, DESCRIPCION VARCHAR2(20), ACTOREs VARCHAR2(20), ANO NUMBER(4) NOT NULL,
8 ALQUILADA NUMBER(1) NOT NULL,
DURACION NUMBER(3) NOT NULL,
ID_TIPO_FORMATO NUMBER(5) NOT NULL, ID_TIPO_GENERO NUMBER(5) NOT NULL, CONSTRAINT PEL_PK PRIMARY KEY(ID),
CONSTRAINT PEL_FOCON_FK FOREIGN KEY (ID_TIPO_FORMATO) REFERENCES CONSTANTE(ID),
CONSTRAINT PEL_GECON_FK FOREIGN KEY (ID_TIPO_GENERO) REFERENCES CONSTANTE(ID));
2.3.3 Tabla caja
CREATE TABLE CAJA(
ID_TIPO_CAJA NUMBER(5) NOT NULL, VALOR NUMBER(15,3) NOT NULL, DIAS NUMBER(3) NOT NULL,
MULTAS NUMBER(15,3) NOT NULL,
CONSTRAINT CAJ_PK PRIMARY KEY(ID_TIPO_CAJA),
CONSTRAINT CAJ_CACON_FK FOREIGN KEY (ID_TIPO_CAJA)
REFERENCES CONSTANTE(ID));
2.3.4 Tabla subtitulo
CREATE TABLE SUBTITULO(
ID_PELICULA NUMBER(5) NOT NULL,
ID_TIPO_SUBTITULO NUMBER(5) NOT NULL,
CONSTRAINT SUB_PK PRIMARY KEY(ID_PELICULA,ID_TIPO_SUBTITULO) CONSTRAINT SUB_PEL_FK FOREIGN KEY (ID_PELICULA) REFERENCES PELICULA(ID),
CONSTRAINT SUB_SUCON_FK FOREIGN KEY (ID_TIPO_SUBTITULO) REFERENCES CONSTANTE(ID));
2.3.5 Tabla audio
CREATE TABLE AUDIO(
ID_PELICULA NUMBER(5) NOT NULL, ID_TIPO_AUDIO NUMBER(5) NOT NULL,
CONSTRAINT AUD_PK PRIMARY KEY(ID_PELICULA,ID_TIPO_AUDIO),
CONSTRAINT AUD_PEL_FK FOREIGN KEY (ID_PELICULA) REFERENCES PELICULA(ID),
9 CONSTRAINT AUD_AUCON_FK FOREIGN KEY (ID_TIPO_AUDIO) REFERENCES CONSTANTE(ID));
2.3.6 Tabla contrato
CREATE TABLE CONTRATO( ID NUMBER(5) NOT NULL,
NUMERO NUMBER(20) NOT NULL, FECHA DATE NOT NULL,
ID_PERSONA NUMBER(5) NOT NULL,
CONSTRAINT CONT_PK PRIMARY KEY(ID));
CONSTRAINT CONT_PER_FK FOREIGN KEY (ID_PERSONA) REFERENCES PERSONA(ID));
2.3.7 Tabla persona
CREATE TABLE PERSONA( ID NUMBER(5) NOT NULL,
TIPO_DOC VARCHAR2(2) CHECK (TIPO_DOC=’TI’ OR TIPO_DOC=’CC’ OR TIPO_DOC=’CE’) NOT NULL,
NUM_DOC NUMBER(20) NOT NULL, NOMBRE1 VARCHAR2(20) NOT NULL, NOMBRE2 VARCHAR2(20) NOT NULL, APELLIDO1 VARCHAR2(20) NOT NULL, APELLIDO2 VARCHAR2(20) NOT NULL, DIRECCION VARCHAR2(20) NOT NULL, TELEFONO NUMBER(20) NOT NULL, NOMBRE_EMPRESA VARCHAR2(20), DIRECCION_EMPRESA VARCHAR2(20), TELEFONO_EMPRESA NUMBER(20), EMAIL VARCHAR2(80),
ID_CONTRATO NUMBER(5) NOT NULL,
ID_TIPO_PARENTESCO NUMBER(5) NOT NULL,
TIPO_PERSONA VARCHAR2(1) CHECK (TIPO_PERSONA=’R’ OR TIPO_PERSONA=’A’ OR TIPO_PERSONA=’P’) NOT NULL, CONSTRAINT PER_PK PRIMARY KEY(ID),
CONSTRAINT PER_CONT_FK FOREIGN KEY (ID_CONTRATO) REFERENCES CONTRATO(ID),
CONSTRAINT PER_PACON_FK FOREIGN KEY (ID_TIPO_PARENTESCO) REFERENCES CONSTANTE(ID));
10
2.3.8 Tabla referencias
CREATE TABLE REFERENCIAS( ID NUMBER(5) NOT NULL,
NOMBRE VARCHAR2(20) NOT NULL, TELEFONO NUMBER(20) NOT NULL, ID_CONTRATO NUMBER(5) NOT NULL, CONSTRAINT REF_PK PRIMARY KEY(ID),
CONSTRAINT REF_CONT_FK FOREIGN KEY (ID_CONTRATO) REFERENCES CONTRATO(ID));
2.3.9 Tabla factura
CREATE TABLE FACTURA( ID NUMBER(5) NOT NULL, FECHA DATE NOT NULL,
VALOR NUMBER(15,3) NOT NULL, PAGADO NUMBER(1) NOT NULL,
ID_CONTRATO NUMBER(5) NOT NULL, CONSTRAINT FAC_PK PRIMARY KEY(ID),
CONSTRAINT FAC_CONT_FK FOREIGN KEY (ID_CONTRATO) REFERENCES CONTRATO(ID));
2.3.10 Tabla detalle
CREATE TABLE DETALLE( ID NUMBER(5) NOT NULL,
VALOR NUMBER(15,3) NOT NULL, FECHA_ENTREGA DATE NOT NULL, ID_PELICULA NUMBER(5) NOT NULL, ID_TIPO_DETALLE NUMBER(5) NOT NULL, ID_FACTURA NUMBER(5) NOT NULL, CONSTRAINT DET_PK PRIMARY KEY(ID),
CONSTRAINT DET_PEL_FK FOREIGN KEY (ID_PELICULA) REFERENCES PELICULA(ID),
CONSTRAINT DET_DECON_FK FOREIGN KEY (ID_TIPO_DETALLE) REFERENCES CONSTANTE(ID)
CONSTRAINT DET_FAC_FK FOREIGN KEY (ID_FACTURA) REFERENCES FACTURA(ID));
• Así mismo, se crearon índices, constraints de unicidad y números de secuencia para aseguras un mejor manejo de la base de datos.
11
3. Mapeo objeto - relacional
La siguiente capa en nuestra arquitectura es la capa de mapeo objeto – relacional. Esta capa surge de la necesidad de tener un nivel de mayor abstracción del manejo de los datos. Teniendo esta capa, se podrá encapsular al usuario del diseño, implementación y uso directo de la base de datos, lo que hace que se puedan simplificar muchas etapas del proceso de desarrollo.
Además al utilizar una herramienta que nos permita realizar mapeos de este tipo, se podrá establecer una clara separación del paradigma relacional (bases de datos) y el paradigma orientado a objetos (clases), lo cual nos permitirá tener un mayor grado de definición para cada una de las capas de la arquitectura.
Para nuestra aplicación, hemos decidido utilizar el framework Hibernate.
3.1 Por que Hibernate?
A continuación se presentaran algunas de las razones por las que se escogió Hibernate como framework para el mapeo objeto – relacional:
• Es open source
• Es un framework maduro, ya que es uno de los mas utilizados actualmente con muy buenos resultados.
• Hibernate da un completo soporte al modelo de programación orientado a objetos, lo cual es una ventaja en el desarrollo de este proyecto ya que este se hará sobre JAVA.
• Ofrece un lenguaje natural para la búsquedas en la base de datos (HSQL) que es muy similar al que hemos manejado(SQL).
• Maneja XML para los mapeos, lo que hace que estos sean de fácil entendimiento por la estructura que este maneja.
3.2 Modelo de objetos
A continuación se muestra el modelo de objetos que nos servirá para representar a la videotienda a partir del diagrama entidad relación, que fue descrito en el numeral 2.2 de este documento. Todos estos objetos van a ser POJO´s (persistent old java objects) dentro de nuestra aplicación y se encontraran dentro del paquete Co.Edu.Javeriana.Fwj2ee.Persistent.
13 En el anterior diagrama cada uno de los objetos representa:
• Película: Objeto que representa una película que se tiene en la videotienda, Las películas pueden ser alquiladas y sobre estas se pueden cobrar multas.
• Constante: Objeto donde se guardan los valores globales que maneja el sistema. Estos valores pueden ser: subtítulos, género, formatos o audio.
• Caja: Objeto que sirve para representar las diferentes categorías que pueden tener las películas según su importancia o antigüedad.
• Persona: Representa los distintos tipos de clientes que pueden interactuar con la videotienda.
• Referencia: Objeto que hereda de persona y que representa las referencias personales que se tienen asociadas a un contrato.
• Autorizado: Objeto que hereda de persona y que representa las personas que están autorizadas a utilizar un contrato en la videotienda.
• Afiliado: Objeto que hereda de persona y que representa al titular que creo un contrato en la videotienda.
• Contrato: Objeto que sirve para representar una afiliación de una persona a la videotienda.
• Factura: Sirve para representar los ingresos de la videotienda. Están asociados a un contrato.
• Detalle factura: Sirve para representar los distintos rubros que pueden ser cobrados en una factura.
• Rol: Objeto que sirve para representar los distintos tipos de usuarios que tiene el sistema.
14
4. Capa DAO
La siguiente capa dentro de nuestra arquitectura es la capa DAO. Esta capa surge de la necesidad de mantener la integridad de los datos que tenemos guardados en la base de datos. Para esto, hemos decidido utilizar el patrón DAO, el cual sirve para separar el acceso a los datos de capas como la de lógica de negocio o presentación. Esto permite asegurar la integridad de nuestra base de datos y poder tener un mayo mantenimiento dentro de nuestra aplicación.
Para nuestra aplicación, hemos decidido tener daos para afiliados, autorizados, contratos, facturas, películas, referencias y roles. Todos ellos se encuentra dentro del paquete Co.Edu.Javeriana.Fwj2ee.Dao de nuestra aplicación. Todas las clases que pertenezcan a este paquete lanzaran la excepción DAOException. A continuaciones describirán las funciones de cada uno de esos DAO´s.
4.1 Afiliados
Este DAO se encarga de la creación, eliminación, modificación y lectura de los afiliados que existan en la videotienda. Los procedimientos que ofrecerá son los siguientes:
• public void crear( Afiliado Afiliado, int numeroContrato) throws DAOException
Este método servirá para la creación de nuevos afiliados a partir de un POJO de Afiliado y el numero del contrato al cual esta asociado este afiliado
• public void eliminar( Afiliado Afiliado) throws DAOException
Este método servirá para la eliminación de un afiliado a partir de un POJO de Afiliado en el que estará solamente la información de la cedula de este
• public Set buscar( Afiliado afiliado) throws DAOException
Este método servirá para la búsqueda de afiliados a partir de un POJO en el que solo estará la información de los criterios de la búsqueda. Retornara un set con los POJO´s que cumplen con los criterios. Puede ser vació.
• public Set buscar( Contrato contrato) throws DAOException
Este método servirá para la búsqueda de afiliados asociadas a un contrato. Se recibe un POJO de contrato y se retornara un set con los POJO´s que cumplen con los criterios. Puede ser vació.
• public void actualizar( Afiliado Afiliado) throws DAOException
Este método servirá para la actualización de la información de un afiliado a partir de un POJO con la nueva información.
15
• public void actualizar(Contrato contrato, set afiliados) throws DAOException Este método servirá para la actualización de la información de los afiliados asociados a un contrato, a partir de un contrato y de un set de afiliados.
4.2 autorizados
Este DAO se encarga de la creación, eliminación, modificación y lectura de los autorizados que existan en la videotienda. Los procedimientos que ofrecerá son los siguientes:
• public void crear( Autorizado autorizado, int numeroContrato) throws DAOException
Este método servirá para la creación de nuevos Autorizados a partir de un POJO de Autorizado y el numero del contrato al cual esta asociado este Autorizado.
• public void eliminar( Autorizado autorizado) throws DAOException
Este método servirá para la eliminación de un Autorizado a partir de un POJO de Autorizado en el que estará solamente la información de la cedula de este
• public Set buscar( Autorizado autorizado) throws DAOException
Este método servirá para la búsqueda de autorizados a partir de un POJO en el que solo estará la información de los criterios de la búsqueda. Retornara un set con los POJO´s que cumplen con los criterios. Puede ser vacio.
• public Set buscar( Contrato contrato) throws DAOException
Este método servirá para la búsqueda de autorizados asociados a un contrato. Se recibe un POJO de contrato y se retornara un set con los POJO´s que cumplen con los criterios. Puede ser vacio.
• public void actualizar( Autorizado autorizado) throws DAOException
Este método servirá para la actualización de la información de un Autorizado a partir de un POJO con la nueva información.
• public void actualizar( Contrato contrato, Set autorizados) throws DAOException
Este método servirá para la actualización de la información de un Autorizado a partir de un POJO con la nueva información y del numero de contratos. Retornara un valor indicando si la información se pudo actualizar.
16
4.3 Contratos
Este DAO se encarga de la creación, eliminación, modificación y lectura de los contratos que existan en la videotienda. Los procedimientos que ofrecerá son los siguientes:
• public void crear( Contrato Contrato) throws DAOException
Este método servirá para la creación de nuevos Contratos a partir de un POJO de Contrato.
• public void eliminar( Contrato Contrato) throws DAOException
Este método servirá para la eliminación de un Contrato a partir de un POJO de Contrato.
• public set buscar( Contrato Contrato) throws DAOException
Este método servirá para la búsqueda de Contratos a partir de un POJO de Contrato en el que solo se tendrán instanciados los valores de busqueda. Retornara un set con los contratos que cumplieron los criterios.
• public void actualizar( Contrato Contrato) throws DAOException
Este método servirá para la actualización de la información de un Contrato a partir de un POJO con la nueva información. Retornara un valor indicando si la información se pudo actualizar.
4.5 Facturas
Este DAO se encarga de la creación, eliminación, modificación y lectura de las facturas que existan en la videotienda. Los procedimientos que ofrecerá son los siguientes:
• public void crear( Factura Factura) throws DAOException
Este método servirá para la creación de nuevos Facturas a partir de un POJO de Factura.
• public void eliminar( Factura Factura) throws DAOException
Este método servirá para la eliminación de un Factura a partir de un POJO de Factura.
• public Set buscar( Factura Factura) throws DAOException
Este método servirá para la búsqueda de Facturas a partir de un POJO de Factura. Retornara un Set de facturas con las que concuerden con la búsqueda o vacio.
17
• public Set buscar( Contrato contrato) throws DAOException
Este método servirá para la búsqueda de Facturas asociadas a un contrato, a partir de un POJO de Contrato. Retornara un Set de facturas con las que concuerden con la búsqueda o vacio.
• public void actualizar( Factura Factura) throws DAOException
Este método servirá para la actualización de la información de una Factura a partir de un POJO con la nueva información. Retornara un valor indicando si la información se pudo actualizar.
4.6 Películas
Este DAO se encarga de la creación, eliminación, modificación y lectura de las películas que existan en la videotienda. Los procedimientos que ofrecerá son los siguientes:
• public void crear( Pelicula Pelicula) throws DAOException
Este método servirá para la creación de nuevos Películas a partir de un POJO de Pelicula.
• public void eliminar( Pelicula Pelicula) throws DAOException
Este método servirá para la eliminación de un Pelicula a partir de un POJO de Película.
• public Set buscar( Pelicula Pelicula) throws DAOException
Este método servirá para la búsqueda de Películas a partir de un POJO de Pelicula. Retornara un Set de Películas con las que concuerden con la búsqueda o vacio.
• public void actualizar( Pelicula Pelicula) throws DAOException
Este método servirá para la actualización de la información de una Pelicula a partir de un POJO con la nueva información.
4.7 Referencias
Este DAO se encarga de la creación, eliminación, modificación y lectura de las referencias que existan en la videotienda. Los procedimientos que ofrecerá son los siguientes:
• public void crear( Referencia Referencia, int numeroContrato) throws DAOException
Este método servirá para la creación de nuevas Referencias a partir de un POJO de Referencia y el numero del contrato al cual esta asociado este Referencia.
18
• public Set buscar( Referencia Referencia) throws DAOException
Este método servirá para la búsqueda de Referencias a partir de un POJO en el que solo estará la información de los criterios de la búsqueda. Retornara un set con los POJO´s que cumplen con los criterios. Puede ser vacio.
• public Set buscar( Contrato contrato) throws DAOException
Este método servirá para la búsqueda de Referencias asociadas a un contrato. Se recibe un POJO de contrato y se retornara un set con los POJO´s que cumplen con los criterios. Puede ser vacio.
4.8 Usuario
Este DAO se encarga de la creación, eliminación, modificación y lectura de los roles que existan en la videotienda. Los procedimientos que ofrecerá son los siguientes:
• public void crear( Usuario usuario) throws DAOException
Este método servirá para la creación de nuevos Roles a partir de un POJO de Rol. Retornara un valor indicando si el Rol se pudo o no crear.
• public void eliminar(Usuario usuario) throws DAOException
Este método servirá para la eliminación de un Rol a partir de un POJO de Rol. Retornara un valor indicando si el Rol se pudo borrar o no.
• public set buscar(Usuario usuario) throws DAOException
Este método servirá para la búsqueda de Roles a partir de un POJO de Rol. Retornara un Rol con la información que corresponda o vacio.
• public void actualizar(Usuario usuario) throws DAOException
Este método servirá para la actualización de la información de un Rol a partir de un POJO con la nueva información. Retornara un valor indicando si la información se pudo actualizar.
19
5. Capa de servicios
La siguiente capa dentro de nuestra arquitectura es la capa de servicios. Esta capa es la encargada de manejar toda la lógica del negocio, proveyendo a las capas superiores todas las funcionalidades que fueron descritas para el sistema. Los servicios los hemos agrupado según los elementos que estén implicados dentro de este, los grupos que hemos definido son: contratos, películas, facturas y reportes. Todos ellos se encuentra dentro del paquete Co.Edu.Javeriana.Fwj2ee.Service de nuestra aplicación. Todas las clases que pertenezcan a este paquete lanzaran la excepción ServiceException.
A continuación se definirán cada unote los servicios que ofrecerán estos grupos.
5.1 Contratos
Dentro del grupo de los servicios ofrecidos para los contratos se han definido los siguientes:
5.1.1 Crear contratos
Precondición: Haber ingresado al sistema exitosamente.
Poscondición: Se creara un nuevo registro en la base de datos de un nuevo contrato, asociándole el afiliado y sus referencias.
Definición: El sistema deberá ofrecer el servicio de la creación de contratos. Para esto se deberán gestionar los POJO`s de personas y contratos por medio de una clase que maneje el patrón DAO. Para realizar esta transacción se deben recibir como parámetros la fecha de creación del contrato, las personas que son beneficiarias de un contrato, cual de estas personas fue la que creo el contrato y las referencias personales asociadas. El sistema deberá crear en la base de datos un nuevo contrato y asociarle a este todos los beneficiarios que se recibieron como parámetro.
Prototipo: public void crearContrato(Contrato contrato, Afiliado afiliado, Set referencias) throws ServiceException
5.1.2 Eliminar contratos (desafiliar)
Precondición: Haber ingresado al sistema exitosamente, y conocer el numero del contrato a eliminar.
Poscondición: Se eliminara un registro en la base de datos de un contrato con todos las personas que dependen de este.
Definición: El sistema deberá ofrecer el servicio de la eliminación de contratos. Para realizar esta transacción se deben recibir como parámetro el número del contrato que se debe eliminar. El sistema deberá ejecutar sentencias de HSQL
20 donde se borre la información del contrato y de todos los beneficiarios asociados a este.
Prototipo: public void eliminarContrato(Contrato contrato) throws ServiceException
5.1.3 Agregar Autorizado
Precondición: Haber ingresado al menú de Afiliaciones determinando una especifica.
Poscondición: Se creara un nuevo registro en la base de datos de un nuevo Autorizado para el contrato asociado.
Definición: El sistema debe ofrecer el servicio de agregar autorizados a un contrato. Para realizar esta transacción se deben recibir como parámetros la información de la persona que se quiere autorizar y el número del contrato al cual se quiere asociar la persona. El sistema debe guardar la información de la persona en la base de datos asociándola al contrato que corresponda.
Prototipo: public void agregarAutorizado(Autorizado autorizado, Contrato contrato) throws ServiceException
5.1.4 Eliminar Autorizado
Precondición: Haber ingresado al menú de contratos y buscar el contrato para el que quiere eliminar el autorizado.
Poscondición: Se eliminara registro en la base de datos de un Autorizado para el contrato asociado.
Definición: El sistema debe ofrecer el servicio de eliminar autorizados a un contrato. Para realizar esta transacción se deben recibir como parámetros la información de la persona que se quiere desautorizar y el número del contrato al cual esta asociadola persona. El sistema debe eliminar la información de la persona en la base de datos.
Prototipo: public void eliminarAutorizado(Autorizado autorizado, Contrato contrato) throws ServiceException
5.1.5 Actualización de una referencia
Precondición: Haber ingresado al sistema exitosamente, solo se podrán actualizar los datos del referencia.
Poscondición: Se actualizara un registro en la base de datos de una referencia.
Definición: Para la actualización de las referencias se debe recibir un POJO con la información actualizada que se quiere tener de la referencia. El sistema deberá salvar el POJO con la nueva información en la base de datos verificando que esta no viole la integridad respecto a las otras personas que se tienen.
Prototipo: public void actualizarReferencia(Referencia referencia) throws ServiceException
21
5.1.6 Actualización de los referencias de un contrato
Precondición: Haber ingresado al sistema exitosamente, solo se podrán actualizar los datos del referencia.
Poscondición: Se actualizara un registro en la base de datos todos los referencias asociados a un contrato.
Definición: Para la actualización de los referencias asociados a un contrato, se debe recibir un POJO con la información del contrato y un set con los POJO’s que tienen la información actualizada de los referencias asociados al contrato. El sistema deberá salvar todos los nuevos referencias verificando que esta no viole la integridad respecto a las otras personas que se tienen.
Prototipo: public void actualizarReferencia(Contrato contrato, set referencias) throws ServiceException
5.1.7 Actualización de un autorizado
Precondición: Haber ingresado al sistema exitosamente, solo se podrán actualizar los datos del autorizado.
Poscondición: Se actualizara un registro en la base de datos de un autorizado.
Definición: Para la actualización de los autorizados se debe recibir un POJO con la información actualizada que se quiere tener del autorizado. El sistema deberá salvar el POJO con la nueva información en la base de datos verificando que esta no viole la integridad respecto a las otras personas que se tienen.
Prototipo: public void actualizarAutorizado(Autorizado autorizado) throws ServiceException
5.1.8 Actualización de los autorizados de un contrato
Precondición: Haber ingresado al sistema exitosamente, solo se podrán actualizar los datos del autorizado.
Poscondición: Se actualizara un registro en la base de datos todos los autorizados asociados a un contrato.
Definición: Para la actualización de los autorizados asociados a un contrato, se debe recibir un POJO con la información del contrato y un set con los POJO’s que tienen la información actualizada de los autorizados asociados al contrato. El sistema deberá salvar todos los nuevos autorizados verificando que esta no viole la integridad respecto a las otras personas que se tienen.
Prototipo: public void actualizarAutorizado(Contrato contrato, set autorizados) throws ServiceException
22
5.1.9 consultar contratos
Precondición: Haber ingresado al sistema exitosamente, y conocer la informacion del contrato a consultar. El contrato debe existir.
Poscondición: se retornara un set de los contratos que cumplen los criterios.
Definición: El sistema deberá ofrecer el servicio de la consulta de contratos. Para realizar esta transacción se debe recibir como parámetro un POJO con la información del contrato que se quiere consultar. El sistema deberá ejecutar sentencias de HSQL donde deberá buscar los contratos que cumplen con los criterios de busqueda y retornara un set de esos contratos.
Prototipo: public set consultarContrato(Contrato contrato) throws ServiceException
5.2 Películas
Dentro del grupo de los servicios ofrecidos para las películas se han definido los siguientes:
5.2.1 Creación Películas:
Precondición: Haber ingresado al sistema exitosamente y estar en el menú de Configuración de Películas.
Poscondición: Se creara un nuevo registro en la base de datos de una nueva película con sus respectivos atributos.
Definición: Para la creación de películas se deberá recibir toda la información relacionada a una película (nombre, año, duración, caja, etc.). El sistema deberá verificar que la película no exista y creara una nueva película con la información que se recibió en la base de datos.
Prototipo: public void crearPelicula(Película película) throws ServiceException
5.2.2 Consulta de Películas:
Precondición: Haber ingresado al sistema exitosamente y estar en el menú de Configuración de Películas.
Poscondición: Se mostrara en la pantalla una lista de las películas con todos sus detalles , asociadas a los criterios de búsqueda.
Definición: Para la lectura de películas se debe recibir los criterios que debe tener la película que se quiere leer. El sistema deberá realizar una búsqueda con HSQL según los criterios que se reciban y deberá retornar el(los) POJO que corresponda.
23
5.2.3 Actualización de Películas:
Precondición: Haber ingresado al sistema exitosamente y estar en el menú de Configuración de Películas.
Poscondición: Se actualizara un registro en la base de datos de una película configurando alguno de sus atributos.
Definición: Para la actualización de las películas se debe recibir un POJO con la información actualizada que se quiere tener de una película. El sistema deberá salvar el POJO con la nueva información en la base de datos verificando que esta no viole la integridad respecto a otras películas que se tengan.
Prototipo: public void actualizarPelicula(Película película) throws ServiceException
5.2.4 Eliminar Películas:
Precondición: Haber ingresado al sistema exitosamente y estar en el menú de Configuración de Películas.
Poscondición: Se eliminara un registro en la base de datos de una película.
Definición: Para el borrado de películas se deben recibir los criterios de eliminación de una película. El sistema deberá ejecutar una sentencia de HSQL que realizara la eliminación de la película en la base de datos.
Prototipo: public void eliminarPelicula(Película película) throws ServiceException
5.2.5 Alquilar películas
Precondición: Haber ingresado al sistema exitosamente, conocer los id de las películas.
Poscondición: Se registrara en la base de datos el nuevo estado de las películas, adicionalmente se realiza el servicio de Crear factura, con sus atributos respectivos.
Definición: El sistema debe ofrecer el servicio de alquilar películas. Para realizar esta transacción el sistema debe recibir la información de la película que se va a alquilar y del contrato al que se le va a cargar la película, luego se deben guardar referencias en la base de datos de la película que se va a alquilar por medio de la creación de una factura asociada a este alquiler.
Prototipo: public void alquilarPelicula(Película película, Contrato contrato) throws ServiceException
5.2.6 Entregar películas
Precondición: Haber ingresado al sistema exitosamente, conocer los id de las películas.
24
Poscondición: Se registrara en la base de datos el nuevo estado de las películas, adicionalmente se realiza el servicio de Crear factura si esta acción genera una multa.
Definición: El sistema debe ofrecer el servicio de la entrega de películas y generación automática de multas. Para realizar estas operaciones el sistema debe recibir la información de la película y la fecha en que es entregada, con esta información se debe dejar como disponible la película. Luego se debe hacer una verificación de si la película fue entregada en el plazo establecido, de no ser así se debe generar una factura para el pago de la multa y esta debe ser guardada como no pagada dentro del sistema.
Prototipo: public void entregarPelicula(Película película, Contrato contrato) throws ServiceException
5.3 Facturas
Dentro del grupo de los servicios ofrecidos para las facturas se han definido los siguientes:
5.3.1 Creación de Facturas:
Precondición: Haber ingresado al sistema exitosamente, y estar en el servicio de Alquiler de Películas.
Poscondición: Se creara un nuevo registro en la base de datos de una nueva factura con sus respectivos detalles y costos.
Definición: Para la creación de facturas se deberá recibir toda la información relacionada a una factura (fecha, valor, descripción, etc.). El sistema deberá verificar que la factura no exista y creara una nueva factura con la información que se recibió en la base de datos.
Prototipo: public void crearFactura(Factura factura, Contrato contrato) throws ServiceException
5.3.2 Consultar Facturas:
Precondición: Haber ingresado al sistema exitosamente. y estar en el menú de consulta de Facturas.
Poscondición: Se mostrara en pantalla una lista de facturas según los criterios de búsqueda.
Definición: Para la lectura de facturas se debe recibir un POJO en el que solo se tendran los criterios que debe tener la factura que se quiere leer. El sistema deberá realizar una búsqueda con HSQL según los criterios que se reciban y deberá retornar el POJO que corresponda.
25
5.3.3 Consultar Facturas por contrato
Precondición: Haber ingresado al sistema exitosamente. y estar en el menú de consulta de Facturas.
Poscondición: Se mostrara en pantalla una lista de facturas según los criterios de búsqueda.
Definición: Para la lectura de facturas asociadas a un contrato se debe recibir un POJO en el que solo se tendran los criterios que debe tener el contrato del que se quiere consultar las facturas. El sistema deberá realizar una búsqueda con HSQL según los criterios que se reciban y deberá retornar el POJO que corresponda.
Prototipo: public void consultarFactura(Contrato contrato) throws ServiceException
5.3.4 Eliminar Facturas:
Precondición: Haber ingresado al sistema exitosamente, la factura ha eliminar no ha sido pagada y se eliminara por un caso extraordinario, se debe conocer el id de la factura.
Poscondición: Se eliminara un registro en la base de datos de una factura con sus respectivos detalles y costos.
Definición: Para el borrado de facturas se deben recibir los criterios de eliminación de una factura. El sistema deberá ejecutar una sentencia de HSQL que realizara la eliminación de la factura en la base de datos.
Prototipo: public void eliminarFactura(Factura factura) throws ServiceException
5.4 Reportes
Dentro del grupo de los servicios ofrecidos para los reportes se han definido los siguientes:
5.4.1 Películas prestadas en un rango de fechas.
Precondición: Haber ingresado al sistema como administrador exitosamente.
Poscondición: Se retornara un Set de todas las películas prestadas en el rango que se ingreso como parámetro.
Definición: Para generar un reporte de las películas prestadas en un rango de fechas se deben recibir las fechas de inicio y final del rango. El sistema deberá realizar una consulta en HSQL según estas fechas y deberá retornar una colección con la información correspondiente a las películas alquiladas en este rango.
Prototipo: public Set películasPrestadas(Date fi, Date ff) throws ServiceException
5.4.2 Películas en mora a la fecha.
26
Poscondición: se retornara un Set de todas las películas que están en mora a la fecha
Definición: Para generar el reporte de las películas en mora a la fecha el sistema deberá realizar una consulta en HSQL según la fecha del día y deberá retornar una colección con la información de las películas en mora a una fecha.
Prototipo: public Set peliculasEnMora() throws ServiceException
5.4.3 Facturas emitidas en un rango de fechas
Precondición: Haber ingresado al sistema como administrador exitosamente.
Poscondición: se retornara un Set de todas las facturas que fueron emitidas en el rango de fechas que se ingreso como parámetro.
Definición: Para generar reporte de las facturas emitidas en un rango de fechas se deberá recibir la información de las fechas de inicio y final del rango. El sistema deberá realizar una consulta en HSQL según estos valores y deberá retornar una colección con la información de las facturas en este rango.
Prototipo: public Set facturasEmitidas(Date fi, Date ff) throws ServiceException
5.4.4 Clientes en mora
Precondición: Haber ingresado al sistema como administrador exitosamente.
Poscondición: se retornara un Set con los clientes que están en mora a la fecha.
Definición: Para generar reporte de los clientes en mora el sistema no recibe ningún parámetro. El sistema debe realizar una consulta en HSQL de las facturas que no han sido pagadas y deberá retornar una colección de los clientes que no han pagado.
27
6. Capa de interfaz
Finalmente, utilizando todas las capas que se definieron bajo ella se encuentra la capa de interfaz o de presentación, esta es la encargada de interactuar con el usuario, por ello se debe tener especial cuidado para desarrollarla.
Para nuestro proyecto, esta interfaz va a estar desarrollada sobre J2EE, que es la finalidad de este proyecto de grado. Por eso posteriormente se realizara un nuevo documento donde se especifiquen todos los elementos de diseño que debe tener esta capa, luego de que se profundice más en este tema.
28
7. Conclusiones
Con la realización de este documento, se han definido claramente las capas sobre las cuales se basará nuestra aplicación de prueba, que de manera más general, serán las mismas sobre las cuales se enmarca el desarrollo de este proyecto de grado. Esto permitió que se defina de mejor manera las funcionalidades de cada una de estas capas, lo cual permite el desarrollo de un mejor diseño.
Está claro que ahora nos debemos preocuparnos por conocer más de la última capa de nuestra arquitectura, la capa de interfaz, porque es esta la piedra angular de nuestro proyecto. Con el transcurso del proyecto, este documento se ir depurando, lo que nos permitirá establecer elementos importantes para la definición de la metodología sobre la cual queremos trabajar.
