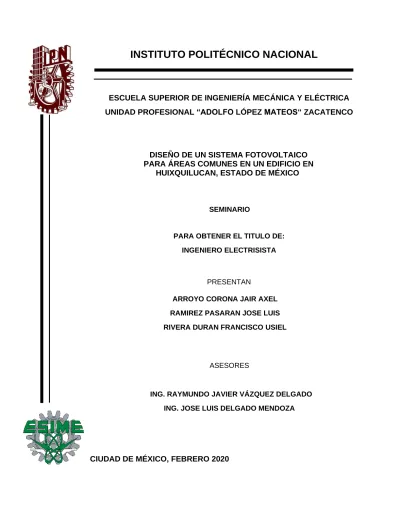

INSTITUTO POLITÉCNICO NACIONAL
ESCUELA SUPERIOR DE INGENIERÍA MECÁNICA Y ELÉCTRICA UNIDAD PROFESIONAL “ADOLFO LÓPEZ MATEOS“ ZACATENCO
DISEÑO DE UN SISTEMA FOTOVOLTAICO PARA ÁREAS COMUNES EN UN EDIFICIO EN
HUIXQUILUCAN, ESTADO DE MÉXICO
SEMINARIO
PARA OBTENER EL TITULO DE:
INGENIERO ELECTRISISTA
PRESENTAN
ARROYO CORONA JAIR AXEL RAMIREZ PASARAN JOSE LUIS RIVERA DURAN FRANCISCO USIEL
ASESORES
ING. RAYMUNDO JAVIER VÁZQUEZ DELGADO ING. JOSE LUIS DELGADO MENDOZA
CIUDAD DE MÉXICO, FEBRERO 2020
ii Resumen
La finalidad de este proyecto es la implementación de paneles solares en el Condominio Verona ubicado en el Estado de México y se desarrolla un sistema fotovoltaico interconectado a la red de Comisión Federal de Electricidad, que por una parte amortice los costos de consumo por concepto de uso de equipos de servicios generales como son iluminación de pasillos de tránsito común, alumbrado de estacionamiento, área de entrada exterior al condominio, elevadores y sistema de bombas de cisternas del condominio, además este sistema de energía alternativa y sustentable cumpla con la finalidad de generación de energía eléctrica a través de paneles solares aprovechando la radiación solar que es un recurso que se tiene a disposición, ya que se encuentra en un lugar privilegiado, donde México está situado en una zona de las más viables a nivel mundial para aprovechar este recurso energético renovable e inagotable que se tiene de forma libre y gratuita, el sistema a desarrollar tiene como objetivo principal alimentar la carga eléctrica de usos generales del condominio Verona, se emplean paneles solares de tipo mono cristalino tomando en cuenta la eficiencia de cada panel, así como el aspecto costo beneficio.
Se toma en cuenta todas las adecuaciones y modificaciones del condominio a considerar para la ejecución del proyecto, como lo son gestionar ante Comisión Federal de Electricidad el cambio de medidor de direccional a bidireccional, inspeccionar la zona específica que se asigna para la instalación de los paneles solares tomando en cuenta tamaño de la azotea y la ubicación más eficiente para los paneles solares sin dejar pasar de lado las condiciones de seguridad y fácil acceso para cuestiones de mantenimiento preventivo o correctivo según lo amerite el caso, se debe considerar todos los aspectos importantes que implica las adecuaciones necesarias a realizar como lo son ubicación de puntos de transición del cable de salida de panel a cable THW para alimentar los inversores, montaje y ubicación de inversores con sus respectivas protecciones para la intemperie, así como la ruta más eficiente y viable de la tubería y cableado a la acometida de Comisión Federal de Electricidad, es importante considerar el sistema de tierra el cual debe ser un sistema de tierra aislada ya que se conectan equipos con componentes electrónicos los cuales están expuestos a interferencias electromagnéticas, si en su caso el condominio cuenta con dicho sistema o se tiene que implementar como parte de la adecuación que exige el propio proyecto.
Se debe realizar un presupuesto de equipo y adecuaciones necesarias para ejecutar el proyecto, aunado a esto se debe realizar una proyección del aspecto costo beneficio, también se demuestra la amortización del precio del proyecto a un determinado lapso de tiempo especificando el tiempo de recuperación de la inversión inicial y cuanto tiempo de vida útil tiene el sistema instalado.
