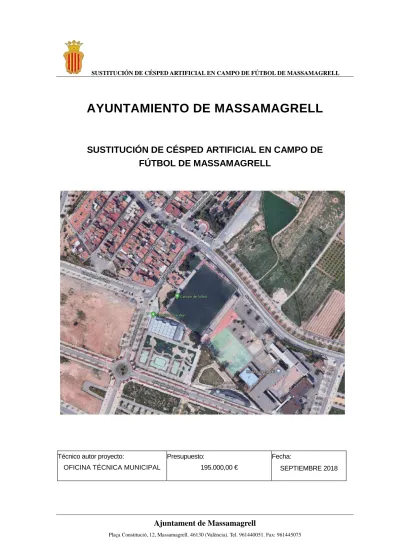

AYUNTAMIENTO DE MASSAMAGRELL
SUSTITUCIÓN DE CÉSPED ARTIFICIAL EN CAMPO DE FÚTBOL DE MASSAMAGRELL
Técnico autor proyecto: Presupuesto: Fecha:
OFICINA TÉCNICA MUNICIPAL 195.000,00 € SEPTIEMBRE 2018
INDICE GENERAL
DOCUMENTO Nº 1: MEMORIA
MEMORIA
1.- ANTECEDENTES
2.- SITUACIÓN ACTUAL, TOPOGRAFIA Y DESCRIPCION DE LA PARCELA 3.- OBJETO DEL PROYECTO
4.- DESCRIPCIÓN DE LAS OBRAS 5.- BIENES Y SERVICIOS AFECTADOS 6.- PROGRAMA DE TRABAJO
7.- PLAZO DE EJECUCION Y PLAZO DE GARANTIA 8.- ESTUDIO DE SEGURIDAD Y SALUD
9.- RESUMEN DE PRESUPUESTOS 10.- DECLARACIÓN DE OBRA COMPLETA 11.- NORMATIVA DE OBLIGADO CUMPLIMIENTO
12.- DOCUMENTACIÓN DE QUE CONSTA EL PROYECTO 13.- CONCLUSIÓN
ANEJOS A LA MEMORIA
ANEJO N°1: CARACTERISTICAS GENERALES DE LAS OBRAS ANEJO N°2: BIENES Y SERVICIOS AFECTADOS
ANEJO N°3: PLAN DE OBRA
ANEJO N°4: ESTUDIO DE SEGURIDAD Y SALUD
ANEJO Nº 5: ESTUDIO DE GESTIÓN DE RESIDUOS
ANEJO Nº 6: PLAN DE CONTROL
DOCUMENTO N° 2: PLANOS
1.- SITUACIÓN
2.- CANAL DE DRENAJE
3. SEÑALIZACIÓN Y EQUIPAMIENTO DEPORTIVO
DOCUMENTO N° 3: PRESUPUESTO
CUADROS DE PRECIOS PRECIOS DESCOMPUESTOS PRESUPUESTO
RESUMEN DEL PRESUPUESTO
DOCUMENTO N° 4: PLIEGO DE PERSCRIPCIONES TÉCNICAS
DOCUMENTO Nº 1: MEMORIA Y ANEJOS
MEMORIA DESCRIPTIVA ÍNDICE
1.- ANTECEDENTES
2.- SITUACIÓN ACTUAL. TOPOGRAFIA Y DESCRIPCION DE LA PARCELA
3.- OBJETO DEL PROYECTO
4.- DESCRIPCIÓN DE LAS OBRAS
5.- BIENES Y SERVICIOS AFECTADOS
6.- PROGRAMA DE TRABAJO
7.- PLAZO DE EJECUCION Y PLAZO DE GARANTIA
8.- ESTUDIO DE SEGURIDAD Y SALUD
9.- RESUMEN DE PRESUPUESTOS
10.- DECLARACIÓN DE OBRA COMPLETA
11.- NORMATIVA DE OBLIGADO CUMPLIMIENTO
12.- DOCUMENTACIÓN DE QUE CONSTA EL PROYECTO
13.- CONCLUSIÓN
C F M Massamagrell
1.- ANTECEDENTES
Se redacta el presente proyecto para la sustitución del césped artificial del campo de fútbol 11 municipal, que se ubica en el municipio de Massamagrell.
Dadas las necesidades que presenta el campo de fútbol y con el objeto de ampliar las dotaciones deportivas, se pretende sustituir el césped artificial, ya que se encuentra altamente desfibrilado e incluso casi sin fibras en ciertas zonas por su alto uso, y así mismo reutilizar el césped artificial existente en las áreas anexas al campo de fútbol.
La parcela en la que se ubica el campo de fútbol se encuentra en la Avenida Náquera. El acceso a las instalaciones se realiza desde esta misma vía.
Actualmente la instalación dispone de un campo de fútbol 11 de césped artificial que
debe ser levantado previamente al comienzo de los trabajos de ejecución del nuevo
campo.
El terreno de juego del nuevo campo de fútbol 11 proyectado tendrá unas dimensiones de 90,00 m x 64,00 m, quedando una zona perimetral de seguridad alrededor del campo y exterior al mismo con pavimento de césped artificial, por lo que la superficie total de césped artificial a instalar es de unos 6.365,00 m2 (superficie rectangular de 95,00 m x 67,00 m).
El terreno será tratado con todos aquellos oficios necesarios para recibir la nueva terminación de césped artificial, cuyos elementos y capas de terminación necesarias desde la capa inferior hasta la superficial se reflejan en las mediciones, planos y pliego de prescripciones técnicas del proyecto.
Asimismo se proyectan todas las instalaciones y equipamientos que se realizaran dentro del recinto y su adecuación a la normativa vigente.
Las obras comenzarán con el levantamiento del equipamiento deportivo y césped artificial actual del campo de fútbol 11 existente.
Por último, se colocará el césped artificial sobre la base existente, reparando las zonas que se requiera, lastrando posteriormente el césped con el material definido en el proyecto. Se realizará el marcaje de los campos con el mismo material del césped, en color blanco para el campo de fútbol 11 y azul o amarillo para los campos de fútbol 8. Así mismo se instalará de nuevo el equipamiento deportivo existente, porterías de fútbol 11 y fútbol 8.
2.- SITUACIÓN ACTUAL. TOPOGRAFIA Y DESCRIPCION DE LA PARCELA
En la parcela donde se van a llevar a cabo las obras está ocupada en la actualidad por un antiguo campo de fútbol de césped artificial muy desgastado que no cumple con las características mínimas para su correcto uso. La planimetría a simple vista presenta irregularidades superficiales apreciables que serán corregidas tras levantar el césped existente..
Dicha parcela tiene forma rectangular con los dos lados largos orientados en dirección Oeste-Sur.
Por otra parte, la canal perimetral de recogida de pluviales presenta una sección insuficiente, además de tener la rejilla rota en algunos tramos, estar mal resuelto el remate del césped y estar atascado por la presencia de caucho y otros elementos. Se hace necesaria la instalación de una canal perimetral de dimensiones suficientes.
En esta zona rectangular está previsto situar el campo de fútbol en la misma situación del existente.
Fotografías del estado actual del campo:
3.- OBJETO DEL PROYECTO
El presente Proyecto tiene como objeto la definición de las obras necesarias para llevar a cabo la Sustitución de Césped Artificial del Campo de Fútbol en la parcela municipal propiedad del Ayuntamiento de Massamagrell, transformándola en un campo de fútbol de césped artificial de última generación para la práctica de fútbol 11 y fútbol 8, adaptado a las reglamentaciones actualmente vigentes.
4.- DESCRIPCIÓN DE LAS OBRAS
Una vez aprobado el plan de seguridad y aperturado el centro de trabajo se procederá a la firma del acta de replanteo tras el que se realizará el cierre y la implantación de las obras delimitando las zonas de acopio y estableciendo los itinerarios para operarios y para maquinaria.
Como primera tarea se ejecutará una implantación del campo y de las demás zonas de intervención dejando marcas invisibles fijas en ejes e intersecciones, se fijará sobre hormigón una cota de referencia debidamente marcada mediante pintura reflectante en lugar fuera del área de intervención. A continuación, se procederá al levantado del equipamiento deportivo y césped artificial existente para su acopio en las instalaciones y su posterior reutilización.
Se proyecta la sustitución del césped artificial del campo de fútbol municipal. La superficie de hierba artificial a instalar (campo más bandas de 1,50 m de ancho en laterales y 2,5 m en fondos) será de 6.365,00 m2, si bien el campo de juego fútbol 11 tendrá una longitud de 90,00 m por 64,00 m de ancho.
El marcaje del terreno de juego principal (fútbol 11) se llevará a cabo mediante bandas del mismo material que el resto de campo en color blanco de 10 cm de anchura.
La utilización de líneas de distinto color al blanco del marcado principal, permite definir en el seno de este espacio de fútbol 11, transversalmente, dos campos de fútbol 8, con dimensiones de 64,00 x 40 m, mediante fibras de césped artificial idénticas a las del campo, pero de diferente color (azul o amarillo). Es evidente que el marcado múltiple del campo principal le dota de mayor flexibilidad en cuanto a utilización simultánea de las instalaciones, si se desea, con aptitud para dos competiciones entre cuatro equipos de ocho jugadores.
Las dimensiones proyectadas para el terreno de juego están determinadas por la idea del
máximo aprovechamiento de la superficie disponible, desde el cumplimiento de las
medidas aconsejadas o impuestas por la Federación Española de Fútbol, de forma que se logre una mejor utilización deportiva y un óptimo aprovechamiento del suelo público.
En nuestro caso las dimensiones de los campos de fútbol 8 también cumplen con las mínimas reglamentarias en cuanto a su longitud y anchura para partidos oficiales.
En concreto las dimensiones que aquí se proyecta son:
CAMPO DE FUTBOL HIERBA ARTIFICIAL EN MASSAMAGRELL DIMENSION TOTAL (incluidas bandas) 95,00 m x 67,00 DIMENSIONES RECTÁNGULO DE JUEGO F-11 90,00 m x 64,00 m BANDAS SEGURIDAD LATERAL TERRENO PRINCIPAL 1,50 metros
BANDAS SEGURIDAD FONDOS TERRENO PRINCIPAL 2,50 metros
Las operaciones a realizar para la construcción de las nuevas instalaciones deportivas se resumen en:
4 . 1 . L E V AN T AD O S
Como inicio de los trabajos, para preparar la plataforma sobre la que se ejecutará el nuevo campo de fútbol se procederá al levantado del equipamiento deportivo existente teniendo en cuenta que debe ser reutilizado en su mayor parte, para lo cual se levantará el material de lastrado (arena de sílice y caucho) y se formarán rollos de 20 a 25 m por 2 metros de anchura con el césped existente, evitando las líneas longitudinales y desechando el material en mal estado (por ejemplo áreas). Se hará acopio del material levantado para su reaprovechamiento posterior.
4 . 2 . AC O N D I C I O N A M I E N T O D E L T E R R E N O
Después de levantar y retirar el equipamiento deportivo y el césped artificial existente, se
realizará la comprobación de la planimetría, siendo previsible la necesidad de regularizar
la base.
Para ello se prevé la extensión de una capa de aglomerado asfáltico tipo D-8 en las zonas bajas, tras la preparación de los bordes y rebaje de las posibles zonas altas mediante el fresado mecánico.
4 . 3 . C O L O C AC I Ó N D E L N U E V O C É S P E D AR T I F I C I AL .
Una vez comprobada la nivelación de la base se procederá a la demolición de la canaleta de hormigón polímero y su sustitución por una canal nueva de 20 x 32 cm de sección libre interior.
Tras la ejecución de la canal de drenaje se procederá a la instalación del nuevo césped artificial.
Los rollos de césped se colocan en sentido transversal y siguiendo siempre el plano de despiece (seaming plan) proporcionado por el fabricante. A continuación se realizará el pegado de las juntas con banda de geotextil impermeable y adhesivo de poliuretano de dos componentes.
Las líneas de marcaje que no vengan integradas de fábrica en los rollos serán insertadas “in-situ”
procediendo a su pegado siguiendo un proceso análogo al realizado en las juntas.
A continuación, se realizará el lastrado de las nuevas cargas de arena de sílice en y granulado de caucho SBR siguiendo las características y dotaciones definidas por el fabricante para el sistema propuesto.
Como superficie de juego se instala césped artificial de última generación para la práctica de fútbol
fabricado mediante sistema de DOBLE TUFTING en línea, o TUFTING cruzado.
Las condiciones exigidas para hierba artificial calidad 01 son:
- La composición del hilo e identificación por calorimetría (DSC): hilo monofilamento de polietileno, verde bicolor. Será de 16.000 Dtex +/- 5%
- La Longitud del penacho sobre el geotextil o "backing" según UNE 40257(eq. ISO 2549)será de altura del hilo 60mm + - 5%;
- Peso de la moqueta por unidad de área según UNE 40603 (eq. ISO 8543): 2.680 gr/m2
- El número de puntadas por unidad de área según UNE 40258 (eq. ISO-1763):
8.400 puntadas / m2 +/- 10%;
- Peso de hilo por unidad de área según UNE 40603 (eq. ISO 8543): 1.720 gr./m2+/- 10%.
- El Tufting cruzado en zig-zag, con una galga de ¾ de pulgada, o en línea con una galfa de 5/8.
- El Soporte base del tejido será de polipropileno reforzado de 260 gr/m2 +/- 10%
acabado poliuretano.
- La resistencia al arranque del penacho según ISO 49 19: mínimo 50N;
- Respecto al sistema de montaje y unión se optará por encolado, cosido, según sea el caso.
- El tipo de hierba a colocar que cumple con las anteriores características será el SOCER PRO MAX S60, de LIMONTA SPORT SPA, o cualquier otro equivalente, que cumpla las condiciones anteriores y esté homologado en Europa.
4 . 3 . 1 . C AR G A O L A S T R AD O D E L C É S P E D AR T I F I C I AL .
Dos de las características más novedosas y favorables a la práctica del fútbol sobre estas superficies de césped artificial son, por una parte, el escaso poder abrasivo de las fibras empleadas en el “tufting” o tejido sobre la base soporte llamada “backing” en donde se cose o “tufta” el césped, y por otra parte las innovaciones en la carga o relleno de los espacios entre las fibras con arena y la utilización de caucho de última generación, en su actuación conjunta y sinérgica, que no sólo lastran y sujetan la manta sintética a la base, sino que aportan flexibilidad y “resilience” o capacidad de rebote y amortiguación de los efectos del balón o del cuerpo en contacto con el caucho y la arena.
Esta operación supone la distribución en primer lugar de una capa de arena en una dosificación de 15 kg/m2., que se extiende y se cepilla con máquinas dosificadoras tipo SANDMATIC diseñadas específicamente para tal fin para conseguir una buena penetración entre las fibras para situarla en el fondo del soporte (backing) del tejido. Esta operación irá seguida por el vertido y correcta distribución con los mismos medios de un estrato de caucho SBR en superficie, con dosificación de 16.5 kg/m2. de color negro con formas redondeadas o como máximo subangulares como parte del relleno/carga o “infill”
que se distribuye en el campo de fútbol municipal de Massamagrell.
4 . 3 . 2 . M AR C AJ E D E L C AM P O D E P O R T I V O .
La capacidad de carga deportiva u horas de utilización de los céspedes artificiales de
tercera generación es muy alta y conduce a programar desde la propiedad pública o
deportiva, el máximo de competiciones que demande la sociedad en su entorno.
La práctica de partidos de fútbol con 8 jugadores en cada equipo se ha impuesto en las escuelas de fútbol base, alevines, benjamines y hasta cadetes. Realmente la satisfacción de las frecuentes competiciones entre los escolares en esta modalidad de fútbol explica la definición de campos con las dimensiones del citado fútbol 8, dotadas de gran flexibilidad y gran difusión en el seno de las nuevas competiciones.
En el caso del campo de fútbol de Massamagrell, los planos del proyecto establecen las dimensiones de las canchas deportivas tanto para fútbol-11 como para fútbol-8, adaptadas al espacio disponible optimizando cada terreno de juego.
4 . 4 . I N S T AL AC I Ó N D E E Q U I P AM I E N T O S D E P O R T I V O S .
Por último, una vez colocado el césped artificial y sus líneas de marcaje, se procederá a la recolocación de las porterías, todo según especificaciones y medidas descritas en el proyecto de ejecución.
5.- BIENES AFECTADOS
En el Anejo N° 2 se realiza la valoración de los bienes afectados por las actuaciones definidas en el presente proyecto.
6.- PROGRAMA DE TRABAJOS
En al Anejo N° 3 a esta memoria se incluye un programa que refleja las unidades más significativas y el tiempo de ejecución.
7.- PLAZO DE LAS OBRAS Y PLAZO DE GARANTIA
Se establece un plazo para llevar a cabo la ejecución de las obras de UN (1) MES. Se establece un periodo de garantía de CINCO (5) AÑOS a partir de la fecha de recepción de las obras.
8.- PLAZO DE MANTENIMIENTO
Se establece un plazo de Plan de Manteniendo de las obras de CINCO (5) AÑOS.
9.- ESTUDIO DE SEGURIDAD Y SALUD
En el anejo nº 4 se desarrolla el Estudio de Seguridad y Salud. Dicho estudio es preceptivo según el Real Decreto 1627/1997 de 24 de octubre, que entró en vigor el 25 de diciembre de 1997, y está adaptado a las exigencias de este R.D. así como a la normativa existente en material de Seguridad y Salud en el Trabajo.
El estudio consta de una memoria descriptiva y un presupuesto que incluye el importe de ejecución material en materia de Seguridad y Salud.
El estudio servirá como base de partida a la elaboración, por parte del contratista de las obras del presente proyecto, del Plan de Seguridad de Salud en el trabajo previo al inicio de las obras.
10.- RESUMEN DEL PRESUPUESTO
De acuerdo con el capítulo de Mediciones y Presupuestos que forma parte del presente proyecto, referidos a cada una de las unidades de obra, y en su integración correspondiente como referencia total, resulta el PRESUPUESTO DE EJECUCIÓN MATERIAL en la cuantía de CIENTO TREINTA Y CINCO MIL CUATROCIENTOS VEINTISEIS EUROS CON SIETE CENTIMOS (135.426,07 €).
El PRESUPUESTO DE EJECUCIÓN POR CONTRATA, sumando a la anterior ejecución material el 13% de Gastos Generales y el 6% de Beneficio Industrial asciende a la cuantía de CIENTO SESENTA Y UN MIL CIENTO CINCUENTA Y SIETE EUROS CON TRES CÉNTIMOS (161.157,02 €)
El correspondiente de IVA, asciende a TREINTA Y TRES MIL OCHOCIENTOS CUARENTA Y DOS CON NOVENTA Y SIETE CÉNTIMOS (33.842,97 €).
El PRESUPUESTO TOTAL DE CONTRATA, IVA incluido asciende a la cantidad de CIENTO NOVENTA Y CINCO MIL EUROS (195.000,00 €).
11.- DECLARACIÓN DE OBRA COMPLETA
En cumplimiento de lo regulado en el párrafo segundo del art. 127 de RCAP, se hace mención que el proyecto se refiere a obra completa y por tanto susceptible de ser entregada al uso general, sin perjuicio de ulteriores ampliaciones de que pueda ser objeto, y comprende todos y cada uno de los elementos precisos para la utilización en obra.
12.- NORMATIVA DE OBLIGADO CUMPLIMIENTO
A continuación se transcribe una relación de la normativa más importante tenida en cuenta para la redacción del presente proyecto:
- Decreto 462 / 1971 de 11 de Marzo Normas sobre redacción de proyectos y dirección de obras de edificación.
- Ley 38 / 1999 de 5 de Noviembre Ley de Ordenación de la Edificación. LOE.
- Real Decreto 314/2006 de 17 de Marzo por el que se aprueba el Código Técnico de la Edificación.
- Real Decreto 105/2008 por el que se regula la producción y gestión de los residuos de construcción y demolición.
- Real Decreto 997 / 2002 de 27 de Septiembre Aprueba la norma de construcción sismorresistente: parte general y edificación (NCSR-02).
- Real Decreto 1247 / 2008 de 18 de julio EHE-08.
- Instrucción de hormigón estructural. Orden 1974 de 28 de julio Pliego de prescripciones técnicas generales para tuberías de abastecimiento de agua.
- Orden 1986 de 15 de septiembre Pliego de Prescripciones Técnicas Generales para Tuberías de Saneamiento de Poblaciones.
- Real Decreto 956 / 2008 RC-08. Instrucción para la recepción de cementos. Orden de 23 de mayo de 1977 Reglamento de aparatos elevadores para obras. Real Decreto 1407/1992 Decreto Regulador de las condiciones para la Comercialización y Libre Circulación Intracomunitaria de los Equipos de Protección Individual.
- Ley 31/1995 Prevención de riesgos laborales
- Real Decreto 1627/1997 Disposiciones mínimas de seguridad y salud en obras de construcción - Real Decreto 39/1997 Reglamento de los Servicios de Prevención de Riesgos Laborales.
- Real Decreto 485/1997 Disposiciones mínimas en materia de señalización de seguridad y salud en el trabajo.
- Real Decreto 486/1997 Establece las disposiciones mínimas de seguridad y salud en los lugares de trabajo.
- Real Decreto 487/1997 Disposiciones mínimas de seguridad y salud relativas a la manipulación manual de cargas que entrañe riesgos, en particular dorso-lumbares, para los trabajadores.
- Real Decreto 665/1997 Protección de los trabajadores contra los riesgos relacionados con la exposición a agentes cancerígenos durante el trabajo.
- Real Decreto 664/1997 Protección de los trabajadores contra los riesgos relacionados con la exposición a agentes biológicos durante el trabajo.
- Real Decreto 773/1997 Disposiciones mínimas de seguridad y salud relativas a la utilización por los trabajadores de los EPI.
- Real Decreto 1215/1997 Disposiciones mínimas de seguridad y salud para la utilización de los trabajadores de los equipos de trabajo.
- Real Decreto 614/2001 Disposiciones mínimas para la protección de la salud y seguridad
de los trabajadores frente al riesgo eléctrico.
- Real Decreto 374/2001 Protección de la Salud y Seguridad de los Trabajadores contra los Riesgos relacionados con los Agentes Químicos durante el Trabajo.
- Ley 54/2003 Reforma del marco normativo de la prevención de riesgos laborales.
- Real Decreto 171/2004 Desarrolla L.P.R.L. en materia de coordinación de actividades empresariales.
- Real Decreto 2177/2004 Modifica R.D. 1215/1997 que establece disposiciones mínimas de seguridad y salud para el uso de equipos en trabajos temporales de altura.
- Real Decreto 1311/2005, protección de la salud y la seguridad de los trabajadores frente a los riesgos derivados o que puedan derivarse de la exposición a vibraciones mecánicas.
- Guía Técnica para la evaluación y prevención de los riesgos relativos a la utilización de los equipos de trabajo.
- Real Decreto 286/2006, sobre la protección de la salud y la seguridad de los trabajadores contra los riesgos relacionados con la exposición al ruido.
- Real Decreto 396/2006, por el que se establecen las disposiciones mínimas de seguridad y salud aplicables a los trabajos con riesgo de exposición al amianto.
- Real Decreto 604/2006, que modifica el Real Decreto 39/1997 y el Real Decreto 1627/1997 antes mencionados.
- Ley 32/2006, reguladora de la subcontratación en el sector de la construcción y Real Decreto 1109/2007 que la desarrolla.
- Resolución de 1 de agosto de 2007 de la Dirección General de Trabajo que inscribe y publica el Convenio Colectivo General del Sector de la Construcción.
- Real Decreto 1644/2008, de 10 de octubre, por el que se establecen las normas para la comercialización y puesta en servicio de las máquinas.
- Texto Refundido de la Ley de Contratos del Sector Público, aprobado por Real Decreto Legislativo 3/2011, de 14 de Noviembre.
- Instrucción 4.1-IC sobre pequeñas obras de fábrica Colección de pequeñas obras de paso 4.2-IC
- Instrucción 5.2-IC sobre drenaje superficial - Instrucción 6.1 y 2-IC sobre secciones de firmes
- Orden del FOM 3460 / 03, de 28 de noviembre Norma 6.1-IC “Secciones de firmes“
- Pliego de Prescripciones Técnicas generales para obras de carreteras y puentes, de la Dirección General de Carreteras, de 21 de Enero de 1.988 (P.G. -3/88) y modificaciones posteriores.
- Normas U.N.E. de aplicación vigente, relación no exhaustiva:
- UNE-EN 12229:2000: Pavimentos para superficies deportivas. Procedimiento para la preparación de probetas de ensayo de hierba artificial y moqueta.
- UNE-EN 15330-1:2007: En lo relativo al fútbol.
- UNE 80114 Métodos de ensayo de cementos. Ensayos físicos. Determinación de los fraguados anormales (método de la pasta de cemento).
- UNE 83 206 Aditivos para hormigones, morteros y pastas. Determinación de la pérdida de
masa, a 105 ± 3 °C, de los aditivos sólidos.
- UNE 83 207 Aditivos para hormigones, morteros y pastas. Determinación de la pérdida por calcinación a 1050 ± 25 °C.
- UNE 83 208 Aditivos para hormigones, morteros y pastas. Determinación del residuo insoluble en agua destilada.
- UNE 83 209 Aditivos para hormigones, morteros y pastas. Determinación del contenido de agua no combinada.
- UNE 83 210 Aditivos para hormigones, morteros y pastas. Determinación del contenido de halogenuros totales.
- UNE 83 211 Aditivos para hormigones, morteros y pastas. Determinación del contenido de compuestos de azufre.
- UNE 83 212 Aditivos para hormigones, morteros y pastas. Determinación del contenido de reductores (poder reductor).
- UNE 83 225 Aditivos para hormigones, morteros y pastas. Determinación del peso específico de los aditivos líquidos.
- UNE 83 226 Aditivos para hormigones, morteros y pastas. Determinación de la densidad aparente de los aditivos sólidos.
- UNE 83 227 Aditivos para hormigones, morteros y pastas. Determinación del pH.
- UNE 83 275 Aditivos para hormigones, morteros y pastas. Etiquetado.
- UNE 80 301 Cementos. Cementos comunes. Composición, especificaciones y criterios de conformidad.
- UNE 80 303 Cementos resistentes a sulfatos y/o agua de mar.
- UNE 80 305 Cementos blancos.
- UNE. 80 306 Cementos de bajo calor de hidratación.
- UNE 80 307 Cementos para usos especiales.
- UNE 80 310 Cementos de aluminato de calcio.
- UNE 83 315 Ensayos de hormigón. Determinación del contenido de aire del hormigón fresco. Métodos de presión.
- UNE 80 403 Cementos: Evaluación de la conformidad.
- UNE-EN 932-1 Ensayos para determinar las propiedades generales de los áridos. Parte 1:
Métodos de muestreo.
- UNE-EN 933-1 Ensayo para determinar las propiedades geométricas de los áridos. Parte 1: Determinación de la granulometría de las partículas. Método del tamizado.
- UNE-EN 933-2 Ensayo para determinar las propiedades geométricas de los áridos. Parte 2:
- Determinación de la granulometría de las partículas. Tamices de ensayo, tamaño nominal de las aberturas.
- UNE-EN 933-3 Ensayos para determinar las propiedades geométricas de los áridos.
Parte 3: - Determinación de la forma de las partículas. Índice de lajas.
- UNE-EN 933-5 Ensayos para determinar las propiedades geométricas de los áridos. Parte 5: Determinación del porcentaje de caras de fractura de las partículas de árido grueso.
- UNE-EN 933-8 Ensayos para determinar las propiedades geométricas de los áridos. Parte
8: Evaluación de los finos. Ensayo del equivalente de arena.
- UNE-EN 933-9 Ensayos para determinar las propiedades geométricas de los áridos. Parte 9: Evaluación de los finos. Ensayo azul de metileno.
- UNE-EN 1097-2 Ensayos para determinar las propiedades mecánicas y físicas de los áridos. Parte 2: Métodos para la determinación de la resistencia a la fragmentación.
- UNE-EN 1097-5 Ensayos para determinar las propiedades mecánicas y físicas de los áridos. Parte 5: Determinación del contenido en agua por secado en estufa.
- UNE 103103 Determinación del límite líquido de un suelo por el método del aparato de Casagrande.
- UNE 103104 Determinación del límite plástico de un suelo.
- UNE 103501 Geotecnia. Ensayo de compactación. Proctor modificado.
- UNE-EN 196-2 Métodos de ensayo de cementos. Parte 2: Determinación del MgO.
- UNE-EN 1744-1 Ensayos para determinar las propiedades químicas de los áridos. Parte 1:
Análisis químico.
- UNE-EN 480 Aditivos para hormigones, morteros y pastas. Métodos de ensayo.
- UNE-EN 934 Aditivos para hormigones, morteros y pastas.
- UNE 40523 Textiles. Vocabulario de los geotextiles
- UNE EN 918 Geotextiles y productos relacionados. Ensayo de perforación dinámica (ensayo por caída de un cono).
- UNE EN 963 Geotextiles y productos relacionados. Toma de muestras y preparación de las probetas para ensayo.
- UNE EN 964-1 Geotextiles y productos relacionados. Determinación del espesor a presiones especificadas. Parte 1: capas individuales.
- UNE EN 965 Geotextiles y productos relacionados. Determinación de la masa por unidad de superficie.
- UNE EN 12224 Geotextiles y productos relacionados. Determinación de la resistencia al envejecimiento a la intemperie.
- UNE EN 12225 Geotextiles y productos relacionados. Método para determinar la resistencia microbiológica mediante un ensayo de enterramiento en el suelo.
- UNE EN 12226 Geotextiles y productos relacionados. Ensayos generales para la evaluación después del ensayo de durabilidad.
- UNE EN ISO 10319 Geotextiles. Ensayo de tracción para probetas anchas.
- UNE EN ISO 10320 Geotextiles y productos relacionados con geotextiles. Identificación "in situ".
- UNE EN ISO 11058 Geotextiles y productos relacionados con geotextiles. Determinación de las características de permeabilidad al agua perpendicularmente al plano sin carga.
- UNE EN ISO 12236 Geotextiles y productos relacionados con geotextiles. Ensayo de punzonado estático (ensayo CBR).
- UNE EN ISO 12956 Geotextiles y productos relacionados con geotextiles. Determinación de la medida de abertura característica.
- UNE EN ISO 12958 Geotextiles y productos relacionados con geotextiles. Determinación de la capacidad de flujo en su plano.
- UNE EN ISO 13431 Geotextiles y productos relacionados. Determinación del comportamiento a
la fluencia en tracción y a la rotura a la fluencia en tracción.
- UNE ENV ISO 13438 Geotextiles y productos relacionados con geotextiles. Método de ensayo de protección para la determinación de la resistencia a la oxidación.
- UNE ENV 12447 Geotextiles y productos relacionados con geotextiles. Método para la determinación de la resistencia a la hidrólisis.
- UNE ENV ISO12960 Geotextiles y productos relacionados con geotextiles. Método de ensayo para determinar la resistencia a los líquidos.
- Normas de ensayo, del Laboratorio de Transporte y mecánica del Suelo del Centro de Estudios y Experimentación de Obras Públicas, en particular:
- NLT-357 Ensayo de carga con placa.
- Publicación del Consejo Superior de Deportes de la Subdirección general de infraestructuras deportivas, de febrero de 2012, “Seguridad y mantenimiento de los campos de fútbol de césped artificial”
El Contratista está obligado al cumplimiento de todas las Instrucciones, Pliegos o Normas de toda índole, promulgadas para la Administración con anterioridad a la fecha de licitación y que tengan aplicación en los trabajos a realizar, tanto si están recogidos como si no lo están en la relación anterior.
Si se produce alguna discrepancia entre los términos de una prescripción análoga contenida en las Disposiciones Generales mencionadas o antedichas, será de aplicación la más exigente y de mayor calidad. En cualquier caso, corresponde al Director de las Obras dirimir cualquier posible conflicto o doble interpretación. Si las prescripciones referidas a un mismo objeto fuesen conceptualmente incompatibles o contradictorias, prevalecerán las de este Pliego, salvo autorización expresa del director de la obra.
13.- DOCUMENTACIÓN DE QUE CONSTA EL PROYECTO
DOCUMENTO Nº 1: MEMORIA
1.- ANTECEDENTES
2.- SITUACIÓN ACTUAL. TOPOGRAFIA Y DESCRIPCION DE LA PARCELA 3.- OBJETO DEL PROYECTO
4.- DESCRIPCIÓN DE LAS OBRAS 5.- BIENES Y SERVICIOS AFECTADOS 6.- PROGRAMA DE TRABAJO
7.- PLAZO DE EJECUCION Y PLAZO DE GARANTIA 8.- ESTUDIO DE SEGURIDAD Y SALUD
9.- RESUMEN DE PRESUPUESTOS
10.- DECLARACIÓN DE OBRA COMPLETA
11.- NORMATIVA DE OBLIGADO CUMPLIMIENTO
12.- DOCUMENTACIÓN DE QUE CONSTA EL PROYECTO 13.- CONCLUSIÓN
ANEJOS A LA MEMORIA
ANEJO N°1: CARACTERISTICAS GENERALES DE LAS OBRAS ANEJO N°2: BIENES Y SERVICIOS AFECTADOS
ANEJO N°3: PLAN DE OBRA
ANEJO N°4: ESTUDIO DE SEGURIDAD Y SALUD ANEJO Nº 5: ESTUDIO DE GESTIÓN DE RESIDUOS.
ANEJO Nº 6: PLAN DE CONTROL
DOCUMENTO N° 2: PLANOS 1. SITUACIÓN
2. CANAL DE DRENAJE
3. SEÑALIZACIÓN Y EQUIPAMIENTO DEPORTIVO
DOCUMENTO Nº 3: PRESUPUESTO CUADROS DE PRECIOS PRECIOS DESCOMPUESTOS PRESUPUESTO
RESUMEN DEL PRESUPUESTO
DOCUMENTO Nº 4: PLIEGO DE PRESCRIPCIONES TECNICAS
13.- CONCLUSIÓN
Se considera que el presente Proyecto está redactado conforme a la normativa aplicable, y que cumple con los objetivos previstos por la administración.
Massamagrell, Septiembre de 2018
EL AUTOR DEL PROYECTO
DAVID|
SANCHIS|
LLOPIS
Firmado digitalmente por DAVID|SANCHIS|
LLOPIS
Fecha: 2018.09.17
12:32:09 +02'00'
ANEJO Nº 1: CARACTERÍSTICAS GENERALES DE LAS OBRAS
ANEJO 1.- CARACTERISTICAS GENERALES DE LAS OBRAS
Localización:
Centro deportivo situado en la Avenida Náquera, del Municipio de Massamagrell.
Características y magnitudes más significativas de la obra:
- Pavimento de nuevo césped artificial: 6.365,00 m
2- Sustitución canal drenaje: 194 m
- Equipamiento deportivo
ANEJO Nº 2: BIENES Y SERVICIOS AFECTADOS
ANEJO 3.- BIENES Y SERVICIOS AFECTADOS
Se trata de una parcela destinada al uso deportivo con un campo de fútbol 11 actual y sus instalaciones anexas.
El campo de fútbol 11 objeto del presente proyecto de reforma ocupará una superficie de 6.365 m
2.
La situación actual del centro deportivo es la siguiente:
En el lado oeste se ubican las gradas y vestuarios. Al sur se ubican unas pistas polideportivas que no se prevé modificar durante la actuación.
En cuanto a topografía, la parcela se encuentra con irregularidades superficiales.
Las actuaciones previstas se ubican en su totalidad en el interior de la parcela, no afectándose otros espacios públicos urbanizados propiedad del Ayuntamiento de Massamagrell, residenciales privativos ni vías públicas propiedad de otras administraciones. No hay incidencias en redes de servicios públicos, como pueden ser telecomunicaciones, eléctricas, de abastecimiento de agua, incendios, riego o de saneamiento, entre otras, todos sus recorridos discurren por zonas habilitadas.
No hay zonas verdes ni jardineras afectadas por las actuaciones.
ANEJO Nº 3: PLAN DE OBRA
PROGRAMA DE DESARROLLO DE TRABAJOS. PLAN DE OBRA
A continuación se indica, en forma de cuadro, el proceso constructivo y el plan de obra, cuantificado por meses y capítulos:
Nº Capítulo
1ª Semana 2ª Semana 3ª Semana 4ª SemanaTOTAL
I
Demoliciones y Mov Tierras 17.286,72 € 17.286,72 €II
Bases y Drenaje 6.000,00 € 7.236,36 € 13.236,36 €III
Pavimento deportivo. 20.000,00 € 40.000,00 € 43.431,25 € 103.431,25 €VI
Control de calidad 372,36 € 372,36 € 744,72 €VII
Gestión de Residuos 52,26 € 52,26 € 52,26 € 52,26 € 209,04 €VIII
Seguridad y Salud 129,50 € 129,50 € 129,50 € 129,48 € 517,98 €TOTALES
23.468,48 € 27.418,12 € 40.554,12 € 43.985,35 € 135.426,07 €Cuanto falte consignar en la presente Memoria, será ejecutado de acuerdo con las
normas vigentes, cumpliendo todo cuanto dispone el Ministerio de Obras Públicas y
Urbanismo para las obras del tipo que nos ocupa y siguiendo en todo momento las
normas de la buena construcción y las órdenes de la Dirección Facultativa, la cual
facilitará los detalles necesarios para el perfecto desarrollo de la obra y resolverá todas
las dudas que se planteen en la interpretación de los documentos del Proyecto.
ANEJO Nº 4: ESTUDIO DE GESTIÓN DE RESÍDUOS
ESTUDIO DE GESTIÓN DE RESIDUOS DE DEMOLICIÓN Y CONSTRUCCIÓN
(según Real Decreto 105/2008) Objeto:
Se redacta el presente “Estudio de gestión de residuos de demolición y construcción” en cumplimiento del Real Decreto 105/2008, por el que se regula la producción y gestión de los residuos de construcción y demolición, haber entrado en vigor y siendo de obligado cumplimiento a partir del día 14 de febrero de 2008.
Contenido:
En cumplimiento del art. 4 y al tratarse de un proyecto de Obra Nueva, el estudio contiene los siguientes apartados:
1. Estimación de la cantidad de los residuos generados en la obra.
2. Medidas para la prevención de residuos en la obra.
3. Operaciones de reutilización, valorización o eliminación de los residuos.
4. Medidas para la separación de los residuos.
5. Planos de las instalaciones previstas para la gestión (almacenamiento, manejo, separación, etc.) de los residuos. (Véase el plano “Instalaciones previstas para la gestión de los residuos”).
6. Pliego de prescripciones técnicas.
7. Presupuesto “Gestión de residuos”. (Véase “Mediciones y Presupuesto”.)
1. Estimación de la cantidad de los residuos generados en la obra
Véase el listado de datos adjunto “Estimación de residuos generados en obra”, con los residuos codificados con arreglo a la lista europea de residuos publicada por Orden MAM/304/2002.
2. Medidas para la prevención de residuos en la obra:
En la obra objeto del presente proyecto se adoptará las siguientes medidas para reducir la cantidad de los residuos generados en obra:
- Se da preferencia a materiales de construcción, que permitan su reciclaje y que, en el caso de que esten compuestos, facilitan la separación en sus componentes. Se evita en la medida de lo posible el empleo de elementos compuestos por diferentes materiales y difícilmente solubles (p.e. paneles sándwich con unión por adhesivo).
- En superficies mas bién pequeñas se da preferencia a elementos con dimensiones mas bíen pequeños (baldosas, azulejos, ladrillos para tabiquería, etc. ) para reducir la cantidad de los desechos causados por los cortes.
- Se empleará con preferencia materiales y elemetos prefabricados.
- Se da preferencias a materiales, que no contienen elementos peligrosos. En este sentido se da preferencia a pinturas a base de disolventes de agua.
3. Operaciones de reutilización, valorización o eliminación de los residuos
Los residuos que se generarán en la obra objeto del presente proyecto se destinarán a operaciones adecuadas de reutilización, valorización (comprende el reciclado y otras formas de valorización) o eliminación con el fin de contribuir a un desarrollo sostenible de la actividad de construcción. La preferencia tiene la reutilización, delante de la valorización. A las operaciones de eliminación solo se procederá en el caso de que
ni la reutilización ni la valorización son viables (teniendo en cuenta lo técnicamente posible y lo económicamente razonable).
3.1. Operaciones de reutilización
Las operaciones de reutilización están destinadas a reutilizar el elemento, sea en la misma obra o en otra, manteniendo su función inicial. Las operaciones de reutilización comprenden una serie de actividades de tratamiento del residuo, que de forma genérica se puede describir de la siguiente manera: Detección, clasificación, separación, almacenamiento, trato previo a la reinstalación (limpieza, reparación, etc.), reinstalación.
En la obra del presente proyecto no se prevé la reutilización de residuos, con la excepción de que parte del material procedente de la excavación se usara como relleno.
3.2. Operaciones de valoración
Las operaciones de valorización están destinadas al reciclado o a otras formas de valorización. Las operaciones de valorización comprenden una serie de actividades de tratamiento del residuo, que empieza con la detección, clasificación y separación del residuo en obra y termina con la actividad de valoración sea en obra o – lo habitual – fuera de la obra. Según los art. 8 y 9 cualquier actividad de valorización requiere la autorización previa del órgano competente en materia medioambiental de la Comunidad Valenciana, salvo en el siguiente supuesto:
- Se trata de residuos no peligros y.
- La actividad de valoración se realiza en la misma obra y.
- La actividad está registrada en la forma que establece la legislación de la Comunidad Valenciana.
Para la obra del presente proyecto se prevé la generación de residuos destinadas a una actividad de valoración. Todas las actividades de valorización tendrán lugar fuera de la obra, por lo cual es necesario en cualquier caso que el gestor de esa actividad está en posesión de la correspondiente autorización. A continuación se describe cada uno de los residuos previstos de ser generados en obra y destinados a una actividad de valoración, y las operaciones previstas.
OBRA NUEVA
CODIGO
*)RESIDUO MEDIDAS EN OBRA DESTINO
170201 Maderas
Contenedor para residuos mezclados no peligrosos.
Transporte al gestor autorizado para la clasificación y separación como trato previo a su valoración o eliminación.
170203 Plásticos 170405 Hierro y Acero
170802 Yesos distintos al código 170801
170904
Residuos mezclados de construcción distintos a los códigos 170901, 170902 y 170903
*) codificados con arreglo a la lista europea de residuos publicada por Orden MAM/304/2002.
3.3. Operaciones de eliminación
Las operaciones de eliminación están destinadas a una eliminación adecuada del residuos. Se prohíbe expresamente la eliminación de cualquier residuo en un deposito de vertedero sin tratamiento previo.
Una excepción de esa prohibición solo se permite según el art. 11 en los siguientes casos:
- Los residuos están clasificados como inertes (véase la definición art. 2. b)) y un tratamiento de ellos se estima técnicamente inviable.
- Los residuos cuyo tratamiento no contribuye a los objetivos establecidos en el art. 1 (es decir: no aporta nada a un desarrollo sostenible de la actividad de construcción), y no reduce los peligros para la salud humana o el medioambiente.
Para la obra del presente proyecto se prevé la generación de residuos destinadas a la eliminación. A continuación se describe cada uno de los residuos previstos de ser generados en obra y destinados a la eliminación, y las operaciones previstas.
OBRA NUEVA
CODIGO
*)RESIDUO MEDIDAS EN OBRA DESTINO
170504 Tierras y piedras que no
contienen sustancias peligrosas Contenedor para residuos inertes.
Transporte y depósito sin tratamiento previo en vertedero autorizado para el vertido de residuos inertes.
170101 Hormigón 170102 Ladrillos
*) codificados con arreglo a la lista europea de residuos publicada por Orden MAM/304/2002.
4. Medidas para la separación de los residuos
Las obligaciones de separación en fracciones previstas en el art. 5.5 No serán exigibles, si las obras cumplen las siguientes condiciones:
Condiciones Cumple No
Cumple
Se generan más de 80 T. de Hormigón No X
Se generan más de 40 T. de Ladrillos, Tejas y Materiales Cerámicos No X
Se generan más de 2 T. de Metales No X
Se generan más de 1 T. de Madera No X
Se generan más de 1 T. de Vidrio No X
Se generan más de 0,5 T. de Plastico No X
Se generan más de 0,5 T. de Papel y Cartón No X
Pese a que el Decreto 105/2008 NO obliga a la separación de residuos en fracciones para esta obra (a excepción de los materiales plásticos bajo los supuestos arriba mencionados), se procederá a su separación obra según la siguiente clasificación:
- Materiales Inertes (Comprende: gravas, arenas, tierras, hormigones, ladrillo, cerámica, etc.)
- Residuos mezclados no peligrosos, (para su separación como tratamiento previo de su valorización o eliminación por gestor autorizado)
- Residuos de plástico
No se prevé la producción de residuos peligrosos, no obstante en el caso de que se detectaran, la dirección facultativa debe procurar que no se mezclen con los otros residuos y tomar las medidas oportunas para su adecuada gestión.
La dirección facultativa debe aumentar el numero de los residuos clasificados, si se produjeran cantidades considerables de residuos no previstas y distintos a los clasificados en proyecto, iniciando en ese caso las medidas para su adecuada separación y gestión.
Se hace constar que la separación, dentro de los limites de lo técnicamente viable y de lo
económicamente razonable, es la primera y imprescindible operación para posibles posteriores operaciones de reutilización y valorización y para garantizar una adecuada eliminación.
5. Pliego de prescripciones técnicas
La gestión de los residuos generados en obra se realizará conforme a las prescripciones del Real Decreto 105/2008, de 1 de febrero, por el que se regula la producción y gestión de los residuos de construcción y demolición, y por el Real Decreto 1481/2001, por el que se regula la eliminación de residuos mediante depósito en vertedero, dando preferencia en caso de contradicciones a la primera.
Los residuos previstos y clasificados en el “Estudio de gestión de los residuos de demolición y construcción” se gestionan según las medidas establecidas en ello.
En obras de demolición, rehabilitación, reparación, reforma o excavación, y en el caso de que se detectasen residuos no previstos en el “Estudio de gestión de residuos de demolición y construcción” se informa inmediatamente a la Dirección Facultativa para que los clasifique e inicie las medidas para su adecuada gestión.
Todas las empresas, participantes de la obra, se comprometen a separar los residuos conforme a lo establecido en el ”Estudio de gestión de residuos de demolición y construcción”. En el caso de que se produjesen residuos no previstos en ello o que las cantidades superasen las capacidades de separación en obra previstas, la empresa productor de este residuo debe comunicar esto inmediatamente a la Dirección Facultativa, para que baja su autorización y coordinación se tomen las medidas adecuadas para su gestión.
La Dirección esta autorizado en cualquier momento de clasificar los residuos generados en obra y ordenar según el tipo del residuo y su cantidad la separación.
Los costes para la separación y las consiguientes medidas de gestión de los residuos, que se generan por causa y dentro del proceso constructivo, van a cargo de la empresa productor de este residuo.
La empresa constructora se responsabiliza de la gestión adecuada y por cuenta propia de todos los residuos considerados peligrosos, que se generan por causa y dentro del proceso constructivo por el cual ha sido contratado.
Todas las medidas de gestión de los residuos, que pueden interferir en la organización de la obra, deben estar autorizadas y coordinadas por la Dirección Facultativa.
6. Presupuesto “Gestión de residuos”
Véase capítulo 5 del Presupuesto.
ESTIMACIÓN DE RESIDUOS GENERADOS EN OBRA
codificados con arreglo a la lista europea de residuos publicada por Orden MAM/304/2002.
CÓDIGO RESIDUO DENSIDAD
[t/m³] 3)
VOLUMEN
[m³] PESO [t]
170101 Hormigón 2,50 0,40 1,00
170102 Ladrillo 1,00 0,40 0,40
170103 Tejas y materiales céramicos 1,00 1)
170201 Madera 0,60 0,20 0,12
170202 Vidrio 2,00 1)
170203 Plástico 0,50 12,00 6,00
170204 Vidrio, plástico y madera que contienen sustancia
peligrosas o esten contaminados por ellos 2) 1)
170401 Cobre, bronce y latón 8,50 1)
170402 Aluminio 2,70 1)
170404 Zinc 7,20 1)
170405 Hierro y acero 7,80 0,01 0,08
170407 Metales mezclados 2) 1)
170411 Cables distintos de los especificados en el código 170410 2) 1) 170503* Tierras y piedras que contienen sustancias peligrosas 1,50 1)
170504 Tierras y piedras distintas de las especificadas en el
código 170503 1,50 32,00 48,00
170604 Materiales de aislamiento distintos de los especificados
en los códigos 170601 y 170603 0,05 1)
170802 Materiales de construcción a partir de yeso distintos
de los especificados en el código 170801 0,75 0,0 0,00
170904
Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 170901, 170902 y 170903
2) 0,10
Anotación: Los residuos cuyo código está marcado con * se consideran peligrosos.
1) No se prevé la generación de este tipo de residuo en la obra 2) Densidad variable según componentes
3) Las densidades indicadas suponen una compactación total del residuo, que en la practica no se alcanza, con la consequencia que el volumen será mas alto de lo indicado.
