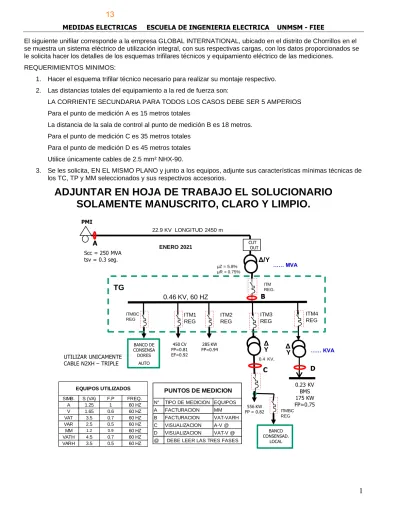

MEDIDAS ELECTRICAS ESCUELA DE INGENIERIA ELECTRICA UNMSM - FIEE
El siguiente unifilar corresponde a la empresa GLOBAL INTERNATIONAL, ubicado en el distrito de Chorrillos en el se muestra un sistema eléctrico de utilización integral, con sus respectivas cargas, con los datos proporcionados se le solicita hacer los detalles de los esquemas trifilares técnicos y equipamiento eléctrico de las mediciones.
REQUERIMIENTOS MINIMOS:
1. Hacer el esquema trifilar técnico necesario para realizar su montaje respectivo.
2. Las distancias totales del equipamiento a la red de fuerza son:
LA CORRIENTE SECUNDARIA PARA TODOS LOS CASOS DEBE SER 5 AMPERIOS Para el punto de medición A es 15 metros totales
La distancia de la sala de control al punto de medición B es 18 metros.
Para el punto de medición C es 35 metros totales Para el punto de medición D es 45 metros totales Utilice únicamente cables de 2.5 mm² NHX-90.
3. Se les solicita, EN EL MISMO PLANO y junto a los equipos, adjunte sus características mínimas técnicas de los TC, TP y MM seleccionados y sus respectivos accesorios.
ADJUNTAR EN HOJA DE TRABAJO EL SOLUCIONARIO SOLAMENTE MANUSCRITO, CLARO Y LIMPIO.
μZ = 5.8%
μR = 0.75%
ITM REG.
22.9 KV LONGITUD 2450 m
…… MVA ENERO 2021 CUT
OUT PMI
Scc = 250 MVA tsv = 0.3 seg.
A
0.46 KV, 60 HZ B
C
ITM4 REG ITM3
REG
UTILIZAR UNICAMENTE CABLE N2XH – TRIPLE
ITM2 REG
0.23 KV BMS 175 KW FP=0.75 ITMBC
REG
BANCO DE CONSENSA DORES
AUTO
TG
ITM1 REG
0.4 KV,
…… KVA
D
Y Y
Δ/Y
Δ Δ
450 CV FP=0.81 EF=0.92
285 KW FP=0.94
SIMB. S (VA) F.P FREQ.
A 1.25 1 60 HZ
V 1.65 0.6 60 HZ
VAT 3.5 0.7 60 HZ
VAR 2.5 0.5 60 HZ
MM 1.2 0.9 60 HZ
VATH 4.5 0.7 60 HZ
VARH 3.5 0.5 60 HZ EQUIPOS UTILIZADOS
556 KW
FP = 0.82 ITMBC REG
BANCO CONSENSAD.
LOCAL N° TIPO DE MEDICION EQUIPOS
A FACTURACION MM B FACTURACION VAT-VARH C VISUALIZACION A-V @ D VISUALIZACION VAT-V @
@ DEBE LEER LAS TRES FASES PUNTOS DE MEDICION
13
Apellidos y Nombres: Tamayo Llanto Erick Jesús 22/01/2022
PREGUNTA N°1.- Hacer el diagrama trifilar y equipamiento en el punto A.
Si los dos bancos de condensadores están en ON calcule los KW Y KVAR a ser registrados en el MM en el punto A.
RPTA =1375.51 KW, 240.956 KVARS
XXXXX
XX XXX
XXXX
3
PREGUNTA N° 2.- Hacer el diagrama trifilar y equipamiento en el punto B.
XX XX
XX XX
XXX
2
PREGUNTA N°3.- Hacer el diagrama trifilar y equipamiento en el punto C. Además acompañe los esquemas trifilares de los conmutadores amperimétricos y voltimétrico.
XXX XXX
3
PREGUNTA N°4.- Hacer el diagrama trifilar y equipamiento en el punto D. Si el banco centralizado está en OFF y el banco local en ON calcule los KW Y KVAR a ser registrados en el MM.
RPTA = 1375.51KW, 698.31 KVARS
XXXX
XXXX
3
PREGUNTA N°5.- Hacer el diagrama unifilar completo del sistema de fuerza propuesto.
