MEDIDAS ELECTRICAS ESCUELA DE INGENIERIA ELECTRICA UNMSM - FIEE
1

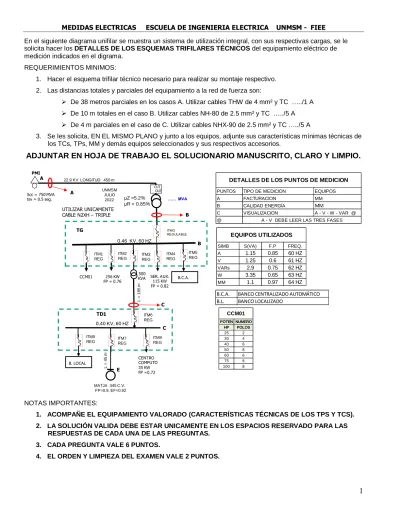

En el siguiente diagrama unifilar se muestra un sistema de utilización integral, con sus respectivas cargas, se le solicita hacer los DETALLES DE LOS ESQUEMAS TRIFILARES TÉCNICOS del equipamiento eléctrico de medición indicados en el digrama.
REQUERIMIENTOS MINIMOS:
1. Hacer el esquema trifilar técnico necesario para realizar su montaje respectivo.
2. Las distancias totales y parciales del equipamiento a la red de fuerza son:
De 38 metros parciales en los casos A. Utilizar cables THW de 4 mm² y TC …../1 A
De 10 m totales en el caso B. Utilizar cables NH-80 de 2.5 mm² y TC …../5 A
De 4 m parciales en el caso de C. Utilizar cables NHX-90 de 2.5 mm² y TC …../5 A
3. Se les solicita, EN EL MISMO PLANO y junto a los equipos, adjunte sus características mínimas técnicas de los TCs, TPs, MM y demás equipos seleccionados y sus respectivos accesorios.
ADJUNTAR EN HOJA DE TRABAJO EL SOLUCIONARIO MANUSCRITO, CLARO Y LIMPIO.
μZ =5.2%
μR = 0.85%
ITMG REGULABLE 22.9 KV LONGITUD 450 m
…… MVA UNMSM
JULIO 2022
CUT OUT PMI
Scc = 750 MVA tsv = 0.5 seg.
A
0.46 KV, 60 HZ
SER. AUX.
115 KW FP = 0.82
B ITM3
REG ITM2 REG
ITM5 REG
CENTRO COMPUTO 35 KW FP =0.72 ITM7 REG .
ITM8 REG
ITM4 REG
C
E UTILIZAR UNICAMENTE CABLE N2XH – TRIPLE
MATJA 345 C.V.
FP=0.9, EF=0.92
L = 185 m
L = 45 m
ITM1 REG
256 KW FP = 0.76 CCM01
ITM6 REG TG
TD1
B.C.A.
KVA500
0.40 KV, 60 HZ
ITM9 REG
B. LOCAL A
B
C
B.C.A. BANCO CENTRALIZADO AUTOMÁTICO B.L. BANCO LOCALIZADO
POTEN NUMERO HP POLOS
25 2
30 4
40 6
50 8
60 6
75 8
100 8
CCM01
SIMB S(VA) F.P FREQ.
A 1.15 0.85 60 HZ
V 1.25 0.6 61 HZ
VARs 2.9 0.75 62 HZ
W 3.35 0.65 63 HZ
MM 1.1 0.97 64 HZ
EQUIPOS UTILIZADOS
PUNTOS TIPO DE MEDICION EQUIPOS
A FACTURACION MM
B CALIDAD ENERGÍA MM
C VISUALIZACION A - V - W - VAR @
@
DETALLES DE LOS PUNTOS DE MEDICION
A - V DEBE LEER LAS TRES FASES
NOTAS IMPORTANTES:
1. ACOMPAÑE EL EQUIPAMIENTO VALORADO (CARACTERÍSTICAS TÉCNICAS DE LOS TPS Y TCS).
2. LA SOLUCIÓN VALIDA DEBE ESTAR UNICAMENTE EN LOS ESPACIOS RESERVADO PARA LAS RESPUESTAS DE CADA UNA DE LAS PREGUNTAS.
3. CADA PREGUNTA VALE 6 PUNTOS.
4. EL ORDEN Y LIMPIEZA DEL EXAMEN VALE 2 PUNTOS.
MEDIDAS ELECTRICAS ESCUELA DE INGENIERIA ELECTRICA UNMSM - FIEE
2
Apellidos y Nombres CANCHO HUARCAYA PEDRO ADRIHAN 24/07/2022 NOTA:
PREGUNTA N°1.- Hacer el diagrama trifilar y acompañe el equipamiento valorado en el punto A. Si los dos bancos de condensadores están en ON calcule los KW Y KVAR a ser registrados en el MM en el punto A.
Respuestas: P = 999.87 KW, Q= 327.53 KVARS DIAGRAMA TRIFILAR:
XXXX
XXXX XXXXX
XXX
NPMENCLATURA
2 09
XXX
MEDIDAS ELECTRICAS ESCUELA DE INGENIERIA ELECTRICA UNMSM - FIEE
3
PREGUNTA N° 2.- Hacer el diagrama trifilar y acompañe el equipamiento valorado en el punto B. Si el banco de condensadores local está en OFF y el banco centralizado automático está en ON.
Respuestas: P = 999.87 KW, Q = 403.63 KVARS DIAGRAMA TRIFILAR:
XXX
XXXX XXXX
XXX
NOMENCLATURA
3
MEDIDAS ELECTRICAS ESCUELA DE INGENIERIA ELECTRICA UNMSM - FIEE
4
PREGUNTA N°3.- Hacer el diagrama trifilar y acompañe el equipamiento valorado en el punto C. Si el banco centralizado está en OFF y el banco local en ON calcule los KW Y KVAR a ser registrados los equipos. Además acompañe los esquemas trifilares de los conmutadores amperimétricos y voltimétrico.
Respuestas: P = 999.87 KW, Q = 604 KVARS DIAGRAMATRIFILAR:
