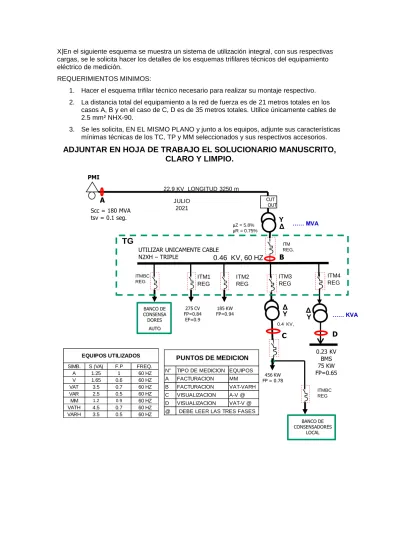

X|En el siguiente esquema se muestra un sistema de utilización integral, con sus respectivas cargas, se le solicita hacer los detalles de los esquemas trifilares técnicos del equipamiento eléctrico de medición.
REQUERIMIENTOS MINIMOS:
1. Hacer el esquema trifilar técnico necesario para realizar su montaje respectivo.
2. La distancia total del equipamiento a la red de fuerza es de 21 metros totales en los casos A, B y en el caso de C, D es de 35 metros totales. Utilice únicamente cables de 2.5 mm² NHX-90.
3. Se les solicita, EN EL MISMO PLANO y junto a los equipos, adjunte sus características mínimas técnicas de los TC, TP y MM seleccionados y sus respectivos accesorios.
ADJUNTAR EN HOJA DE TRABAJO EL SOLUCIONARIO MANUSCRITO, CLARO Y LIMPIO.
μZ = 5.8%
μR = 0.75%
ITM REG.
22.9 KV LONGITUD 3250 m
…… MVA JULIO
2021
CUT OUT
PMI
Scc = 180 MVA tsv = 0.1 seg.
A
0.46 KV, 60 HZ B
C
ITM4 REG ITM3
REG UTILIZAR UNICAMENTE CABLE
N2XH – TRIPLE
ITM2 REG
0.23 KV BMS 75 KW FP=0.65
ITMBC REG
BANCO DE CONSENSA DORES
AUTO
TG
ITM1 REG
0.4 KV,
…… KVA D Y
Y Y
Δ
Δ Δ
275 CV FP=0.84
EF=0.9
185 KW FP=0.94
SIMB. S (VA) F.P FREQ.
A 1.25 1 60 HZ
V 1.65 0.6 60 HZ
VAT 3.5 0.7 60 HZ
VAR 2.5 0.5 60 HZ
MM 1.2 0.9 60 HZ
VATH 4.5 0.7 60 HZ
VARH 3.5 0.5 60 HZ EQUIPOS UTILIZADOS
456 KW FP = 0.78
ITMBC REG
BANCO DE CONSENSADORES
LOCAL N° TIPO DE MEDICION EQUIPOS
A FACTURACION MM
B FACTURACION VAT-VARH C VISUALIZACION A-V @ D VISUALIZACION VAT-V @
@ DEBE LEER LAS TRES FASES
PUNTOS DE MEDICION
Apellidos y Nombres: Callata Arizanca Diego Alonso 19190264 14/08/2021
PREGUNTA N°1.- Hacer el diagrama trifilar y equipamiento en el punto A.
Si los dos bancos de condensadores están en ON calcule los KW Y KVAR a ser registrados en el MM en el punto A.
RPTA = 941KW, 165 KVARS
1
19
TRANSFORMADOR 22.9KV / 0.460 KV
KW 941
F.P 0.8
FACTOR 1.2
KVA 1412
KVA comercial 1600
KV 22.9
Inom(A) o Ip 40.34 1.15 46.4 Inom(A) comercial 50 RT: 50/5 Vnom KV 22.9 / 0.12
W(R)CABLE 3.675VAT
W(MM) 1.08VAT
Q(MM) 0.52VAR
WTOTAL 4.755VAT
QTOTAL 0.52VAR
S BURDEN 4.78 L 6.28°
S TEORICO 5.5VA
S COMERCIAL 10VA
RPTA = 941KW, 165 KVARS
4
PREGUNTA N° 2.- Hacer el diagrama trifilar y equipamiento en el punto B.
TRANSFORMADOR 460 V
KW 941
F.P 0.8
FACTOR 1.2
KVA 1412
KVA comercial 1600
KV 0.46
Inom(A) o Ip 2008.1 1.15 2308.3 Inom(A) comercial 2300 RT: 2300/5
Vnom V 460 / 120
1
W(R)CABLE 3.675VAT
W(VAT) 2.45VAT
Q(VAT) 2.5VAR
W(VARH) 1.75VAT
Q(VARH) 3.03VAR
WTOTAL 7.875VAT
QTOTAL 5.53VAR
S BURDEN 9.6 L 35°
S TEORICO 11.05VA
S COMERCIAL 15VA
4
PREGUNTA N°3.- Hacer el diagrama trifilar y equipamiento en el punto C. Además acompañe los esquemas trifilares de los conmutadores amperimétricos y voltimétrico.
1
TRANSFORMADOR 460 V
KW 456
F.P 0.78
FACTOR 1.2
KVA 702
KVA comercial 800
KV 0.4
Inom(A) o Ip 1154.67 1.15 1327.9 Inom(A) comercial 1500 RT:1500/5
Vnom V 400 / 120
W(R)CABLE 6.125VAT
W(A) 1.25VAT
Q(A) 0VAR
WTOTAL 6.125VAT
QTOTAL 0VAR
S BURDEN 7.375 L 0°
S TEORICO 8.85VA
S COMERCIAL 10VA
4
PREGUNTA N°4.- Hacer el diagrama trifilar y equipamiento en el punto D. Si el banco
centralizado está en OFF y el banco local en ON calcule los KW Y KVAR a ser registrados en el MM.
RPTA =941 KW, 121.38 KVARS
1
TRANSFORMADOR 230 V
KW 75
F.P 0.65
FACTOR 1.2
KVA 138
KVA comercial 160
KV 0.230
Inom(A) o Ip 401.62 1.15 461.9 Inom(A) comercial 500 RT:500/5
Vnom V 230/ 120
W(R)CABLE 6.125VAT
W(VAT) 2.45VAT
Q(VAT) 2.25VAR
WTOTAL 8.57VAT
QTOTAL 2.25VAR
S BURDEN 8.937 L 16.4°
S TEORICO 10.235VA
S COMERCIAL 15VA
RPTA =941 KW, 121.38 KVARS
3
