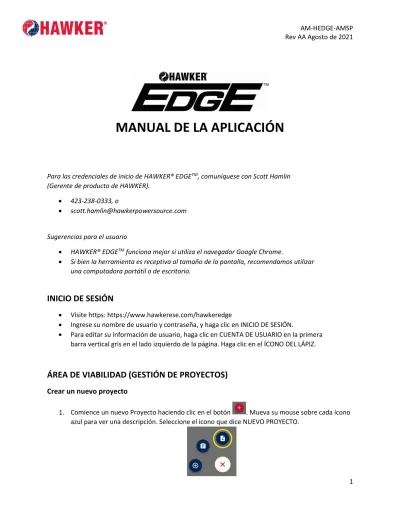

MANUAL DE LA APLICACIÓN

(1)

1

MANUAL DE LA APLICACIÓN

Para las credenciales de inicio de HAWKER® EDGE^TM, comuníquese con Scott Hamlin (Gerente de producto de HAWKER).

• 423-238-0333, o

Sugerencias para el usuario

• HAWKER® EDGE^TM funciona mejor si utiliza el navegador Google Chrome.

• Si bien la herramienta es receptiva al tamaño de la pantalla, recomendamos utilizar una computadora portátil o de escritorio.

INICIO DE SESIÓN

• Visite https: https://www.hawkerese.com/hawkeredge

• Ingrese su nombre de usuario y contraseña, y haga clic en INICIO DE SESIÓN.

• Para editar su información de usuario, haga clic en CUENTA DE USUARIO en la primera barra vertical gris en el lado izquierdo de la página. Haga clic en el ÍCONO DEL LÁPIZ.

ÁREA DE VIABILIDAD (GESTIÓN DE PROYECTOS)

Crear un nuevo proyecto

1. Comience un nuevo Proyecto haciendo clic en el botón . Mueva su mouse sobre cada ícono azul para ver una descripción. Seleccione el ícono que dice NUEVO PROYECTO.

(2)

2 2. Aparecerá la siguiente pantalla. Complete todos los campos.

3. Seleccione CONFIRMAR cuando haya ingresado todos los datos.

4. A continuación, seleccione AGREGAR EL PERFIL DE UN VEHÍCULO a su proyecto. Complete toda la información pertinente sobre el vehículo.

5. Seleccione CREAR cuando haya finalizado.

6. Para ingresar la información de uso del vehículo, haga clic en MODELO DE VIABILIDAD.

Aparecerá esta pantalla.

(3)

3 7. Existen 4 parámetros que pueden editarse. Seleccione la palabra junto al ícono amarillo en cada

esquina para ingresar la información. Los parámetros son CRONOGRAMA, ENERGÍA, BATERÍAS y CARGADORES.

a. CRONOGRAMA:

i. Seleccione los días de la semana para el primer grupo haciendo clic en el ícono del lápiz al final de la línea. Los días que se muestran a la izquierda, son los días operativos. Para eliminar un día, haga clic en la etiqueta del día. Cuando haya terminado, haga clic en el ícono de comprobación.

ii. Edite la información de turnos haciendo clic en AGREGAR TURNO. Ajuste los horarios de sus turnos y haga clic en el símbolo de comprobación. Agregue hasta 3 turnos. Para eliminar un turno, haga clic en el ícono de papelera junto al título del turno.

(4)

4 iii. Agregue descansos haciendo clic en AGREGAR DESCANSOS al final de la sección.

Haga clic en bloqueos de horarios y seleccione TIEMPO DE CARGA, TIEMPO DE INACTIVIDAD, o QUITAR DESCANSO. Para seleccionar varios bloqueos al mismo tiempo, mantenga pulsada la tecla Ctrl y haga clic. Haga clic en la X a la derecha de la pantalla cuando finalice.

iv. Para agregar un cronograma para el resto de los días, seleccione AGREGAR GRUPO.

b. ENERGÍA:

i. Ingrese el uso de energía seleccionando POR DÍA, POR TURNO o POR HORA.

Si utiliza datos de un Battery Boss^TM WC de HAWKER®, es más fácil ingresar un valor por hora porque el BBWC puede informar Ah/hora. Ingrese información para todos los grupos si los cronogramas difieren durante los días de la semana.

Haga clic en APLICAR cuando haya finalizado.

(5)

5

*Nota: el uso que ingresa en el Perfil de vehículo se utiliza si se selecciona ANUAL.

*Si desea utilizar la entrada de Ah aquí, seleccione CRONOGRAMA:

c. BATERÍAS: Seleccione AGREGAR BATERÍA.

i. Seleccione la opción de una batería del menú desplegable CLASE. Seleccione una marca de batería del menú desplegable Familia. Seleccione el modelo de batería del menú desplegable MODELO. Presione AGREGAR SELECCIONADO.

ii. Se pueden agregar varias baterías.

iii. Seleccione una batería haciendo clic en el círculo de la columna USO.

Elimine una batería haciendo clic en el ícono X rojo al final.

d. CARGADORES: Seleccione AGREGAR CARGADOR.

i. Seleccione el V de CA adecuado para la instalación en el menú desplegable de V de CA de la Instalación.

ii. Los cargadores mostrados son compatibles con la batería seleccionada.

Si el cargador que está buscando no está en la lista, seleccione VER TODOS LOS CARGADORES. El color junto a la visualización de cada cargador indica si es INADECUADO, MARGINAL u ÓPTIMO para su operación.

(6)

6 iii. Seleccione un cargador haciendo clic en la casilla de verificación y

presione APLICAR.

iv. Se pueden agregar varios cargadores.

v. Si se agregan varios cargadores, haga clic en la casilla de verificación en la columna USO para seleccionar uno. Para eliminar un cargador, haga clic en el ícono X rojo a la izquierda de la línea.

8. Cierre todas las ventanas emergentes para ver la batería y los datos del estado de carga (SoC) para el plazo seleccionado.

9. Los factores de crecimiento y tiempos de carga se pueden ajustar utilizando los deslizantes en el medio de los datos.

10. Aparecerá la vida útil estimada de la batería al hacer clic en la calculadora.

11. Para obtener datos específicos (más información), desplace el cursor sobre los puntos de los gráficos.

(7)

7 Gestión de proyectos

Para visualizar todos los proyectos, haga clic en PROYECTOS en la segunda barra gris a la izquierda.

En la parte superior, en el área roja:

1. Haga clic en el ÍCONO DE DIÁLOGO para agregar un comentario sobre el proyecto.

2. Haga clic en el ÍCONO DEL LÁPIZ para editar la información del proyecto.

3. Haga clic en el DOBLE CUADRADO para copiar el proyecto.

4. Haga clic en la PAPELERA para eliminar el proyecto.

5. Haga clic en GENERAR INFORME para que el proyecto aparezca en formato de informe.

Seleccione la duración prevista del menú desplegable y haga clic en confirmar. Para imprimir el informe, haga clic en el ÍCONO DE LA IMPRESORA. Para crear un PDF, haga clic en el ÍCONO DE LA IMPRESORA y seleccione GUARDAR COMO PDF del menú desplegable Destino.

6. Para solicitar una aprobación de otro miembro del equipo utilizando HAWKER® EDGE^TM, haga clic en SOLICITAR APROBACIÓN. Todas las solicitudes son enviadas a

[email protected]. Si ha ingresado a un gerente, éste también deberá estar en copia en el correo.

7. Para agregar otro vehículo al proyecto, haga clic en AGREGAR PERFIL DE VEHÍCULO.

En el área gris a la izquierda:

• Haga clic en el ÍCONO DE LA FLECHA HACIA ABAJO para descargar la lista de todos los proyectos.

• Haga clic en el ÍCONO DE LA FLECHA EN CÍRCULO para actualizar la columna.

Para cerrar esta sección, haga clic en la flecha hacia la izquierda, en la parte inferior de la columna gris.

(8)

8

ÁREA FINANCIERA

Cuando haya finalizado con la sección de Viabilidad de un proyecto, HAWKER® EDGE^TM también puede utilizarse para suministrar información financiera.

1. Haga clic en el botón FINANCIERO en el área superior derecha de la pantalla.

2. Se abrirá una nueva pantalla que permitirá que se ingresen costos del proyecto, flota y vehículo.

i. Los parámetros como inversión inicial y gastos deberán ser ingresados por vehículo o por flota.

ii. Los costos pueden ser informados por mes o por año.

iii. Se pueden visualizar por VEHÍCULO, FLOTA o PROYECTO.

i. Cuando se seleccionan VEHÍCULO y FLOTA, aparecerán 2 pestañas en el lado izquierdo de la pantalla: ANÁLISIS y TCO (costo total de propiedad).

1. El análisis enumerará todos los datos de su proyecto que se hayan ingresado. (El TCO se completará automáticamente después de que se hayan ingresado todos los costos. Se incluirán los Ahorros de emisiones si está convirtiendo de combustible fósil.)

ii. Cuando se seleccione PROYECTO, se mostrará una pestaña adicional de Rendimiento de la inversión (ROI).

1. (Los valores del ROI se completarán después de que se hayan ingresado todos los costos. También se puede seleccionar Años totales bajo ROI por 1 a 10 años.)

3. Para ingresar costos, desplace el cursor sobre el campo blanco y haga clic en el ÍCONO DEL LÁPIZ que aparecerá. Complete toda la información. (La información obligatoria tendrá un * rojo.) Haga clic en REALIZADO cuando se haya ingresado toda la información.

i. Algunos valores predeterminados sugeridos si no se conocen los valores reales:

i. Costo promedio de combustible de propano - $1,50 por galón ii. Costo de la batería por kWh - $0,085

iii. Tiempo de descanso de tanque de propano - 15 minutos (o posiblemente incluso más)

(9)

9 iv. Costo de mantenimiento para baterías - $1,20 por hora de uso por año

v. Costo de mantenimiento para propano - $1,40 por hora de uso por año

(10)

10

(11)

11 4. Para salir del Área financiera, haga clic en el ÍCONO DE LA FLECHA en la esquina superior

izquierda de la pantalla que apunta a la izquierda. Para volver al área de Viabilidad, haga clic en el botón MODELO DE VIABILIDAD en la parte superior de la pantalla.

Cuando haya finalizado de utilizar HAWKER® EDGE^TM cierre sesión haciendo clic en CUENTA DE USUARIO en la primera barra vertical gris en el lado izquierdo de la pantalla. Haga clic en CIERRE DE SESIÓN.

Para solicitar ayuda con la herramienta de análisis de datos HAWKER® EDGE^TM, comuníquese con:

• Scott Hamlin – [email protected] o 423-238-0333

• Mike Eckart – [email protected] o 216-870-0353
