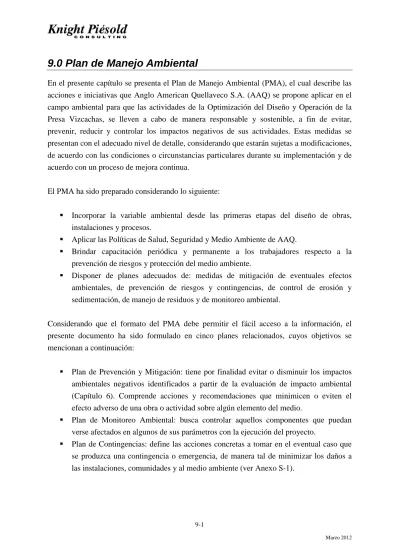

9.0 Plan de Manejo Ambiental

9.0 Plan de Manejo Ambiental

En el presente capítulo se presenta el Plan de Manejo Ambiental (PMA), el cual describe las acciones e iniciativas que Anglo American Quellaveco S.A. (AAQ) se propone aplicar en el campo ambiental para que las actividades de la Optimización del Diseño y Operación de la Presa Vizcachas, se lleven a cabo de manera responsable y sostenible, a fin de evitar, prevenir, reducir y controlar los impactos negativos de sus actividades. Estas medidas se presentan con el adecuado nivel de detalle, considerando que estarán sujetas a modificaciones, de acuerdo con las condiciones o circunstancias particulares durante su implementación y de acuerdo con un proceso de mejora continua.

El PMA ha sido preparado considerando lo siguiente:

 Incorporar la variable ambiental desde las primeras etapas del diseño de obras, instalaciones y procesos.

 Aplicar las Políticas de Salud, Seguridad y Medio Ambiente de AAQ.

 Brindar capacitación periódica y permanente a los trabajadores respecto a la prevención de riesgos y protección del medio ambiente.

 Disponer de planes adecuados de: medidas de mitigación de eventuales efectos ambientales, de prevención de riesgos y contingencias, de control de erosión y sedimentación, de manejo de residuos y de monitoreo ambiental.

Considerando que el formato del PMA debe permitir el fácil acceso a la información, el presente documento ha sido formulado en cinco planes relacionados, cuyos objetivos se mencionan a continuación:

 Plan de Prevención y Mitigación: tiene por finalidad evitar o disminuir los impactos ambientales negativos identificados a partir de la evaluación de impacto ambiental (Capítulo 6). Comprende acciones y recomendaciones que minimicen o eviten el efecto adverso de una obra o actividad sobre algún elemento del medio.

 Plan de Monitoreo Ambiental: busca controlar aquellos componentes que puedan verse afectados en algunos de sus parámetros con la ejecución del proyecto.

 Plan de Contingencias: define las acciones concretas a tomar en el eventual caso que

se produzca una contingencia o emergencia, de manera tal de minimizar los daños a

las instalaciones, comunidades y al medio ambiente (ver Anexo S-1).

 Plan de Manejo de Residuos Sólidos: tiene por objeto realizar un manejo integral de residuos que asegure una gestión adecuada con sujeción a los principios de minimización, prevención de riesgos ambientales y protección de la salud pública, de acuerdo con lo establecido en la legislación vigente (ver Anexo S-2).

 Plan Conceptual de Control de Erosión y Sedimentos: tiene por objeto brindar pautas para evitar la exposición innecesaria de suelos sin protección, así como mostrar una serie de materiales y técnicas para reducir la pérdida acelerada de suelos durante el desarrollo del proyecto (ver Anexo S-3).

A continuación se presenta el Plan de Manejo Ambiental que AAQ aplicará para las etapas de construcción y operación de la Optimización del Diseño y Operación de la Presa Vizcachas.

Las medidas de manejo correspondientes a la etapa de cierre son tratadas en el Capítulo 11 del presente documento.

9.1 Plan de prevención y mitigación

El presente plan describe las medidas a ser consideradas en las etapas de construcción y operación de la Optimización del Diseño y Operación de la Presa Vizcachas, a fin de prevenir, controlar, reducir o evitar los posibles efectos adversos asociados al mismo (Tabla 9.1). No se incluyen en este capítulo las actividades de cierre, debido a que para fines de este estudio se las considera como medidas de remediación o mitigación de impactos del proyecto en forma íntegra.

Como se mencionó en el Capítulo 6, gran parte de las medidas de mitigación son las mismas que para el proyecto original de la presa Vizcachas (Primera Modificación del EIA del Proyecto Quellaveco – Knight Piésold, 2008) dado que los impactos son, para muchos componentes, virtualmente los mismos, y la diferencia en la magnitud estará específicamente relacionada a la ampliación de la duración de la construcción de las obras en 19 meses adicionales.

Antes de proponer las medidas de prevención y mitigación para cada componente ambiental, se describirán en forma breve los impactos detallados en el Capítulo 6.

9.1.1 Mitigación de impactos al ambiente físico

En esta sección se presentan las medidas de prevención y mitigación para los componentes

ambientales: aire, ruidos y vibraciones, suelos, aguas superficiales y aguas subterráneas.

9.1.1.1 Calidad de aire

Los impactos previsibles sobre la calidad del aire, sólo están referidos a la etapa de construcción, no esperándose efectos durante la etapa de operación (embalse de agua en la presa). Estos impactos previsibles serían los siguientes:

 Variación en la concentración de gases de combustión como consecuencia del uso de vehículos, maquinaria y equipos para el movimiento de tierras y acarreo de material, tanto en el recrecimiento de la presa y dique del aliviadero de crecidas, como en la cantera.

 Variación en la concentración de gases de combustión como consecuencia del uso de vehículos, maquinaria y equipos para las obras civiles.

 Variación en la concentración de gases de combustión como consecuencia de la generación de energía.

 Emisiones de material particulado como consecuencia del movimiento de tierras y descarga de material que se encontraría relacionado con la operación de maquinaria pesada (buldócer, cargadores frontales, retroexcavadoras, carga y descarga de camiones, etc.) en el área de la presa Vizcachas; las cuales están en función de la cantidad de material a remover, el número de horas de operación de la maquinaria y las características del material (humedad y porcentaje de finos) principalmente.

 Emisiones de material particulado por efecto del movimiento de material de préstamo y el carguío correspondiente de las canteras “Playa El Río 1” y “Cuerpo de Presa”.

Para prevenir y mitigar estos impactos se plantean las medidas siguientes:

 Se controlarán las emisiones de gases de combustión de los motores diesel, principalmente monóxido de carbono (CO) y óxidos de nitrógeno (NOx), mediante un programa de mantenimiento regular de los vehículos y maquinarias, lo que permitirá que operen en óptimo estado, sin exceder los límites de emisión establecidos por las regulaciones nacionales o internacionales. Dentro de estas medidas se encontrarían la afinación periódica de motores, así como el servicio periódico de filtro de aire, cambio de aceite, cambio de filtro de combustible, entre otros.

 Se controlará la velocidad de los vehículos, de acuerdo con las normas de seguridad internas del proyecto. Asimismo, se prohibirá la circulación fuera de los caminos establecidos.

 Se realizará el riego de los caminos periódicamente, con el fin de evitar el

levantamiento de polvo durante el paso de los vehículos. De ser necesario

(especialmente en épocas secas y de mayor tránsito de vehículos) se realizará el

tratamiento de los caminos con un químico mitigador de polvo, que ayude a retener la

humedad en los suelos. Entre las alternativas se considera el uso de químicos surfactantes, químicos higroscópicos y polímeros, los cuales son ambientalmente inofensivos.

 En la medida de lo posible, los materiales que sean removidos, serán previamente humedecidos con el fin de evitar la generación de polvo al ambiente.

 Los camiones que trasporten material de préstamo o de corte por las vías de acceso serán equipados con coberturas de lona para evitar el polvo o la caída de materiales durante el traslado.

 Los grupos generadores de energía y equipos en general, serán sometidos a un estricto programa de mantenimiento periódico; de esta manera, se asegurará el control de sus emisiones.

 Se llevará el registro del inventario de emisiones de las maquinarias utilizadas, incluyendo equipos menores y generadores eléctricos.

9.1.1.2 Niveles de ruido y vibraciones

Al igual que en el caso anterior, la generación de ruidos y vibraciones solo se producirá durante la fase de construcción del recrecimiento de la presa Vizcachas, no esperándose impactos durante la etapa de operación del embalse. A continuación se presentan estos impactos:

 Generación de ruido y vibraciones como consecuencia del uso de maquinaria, equipos y vehículos para el movimiento de tierras y obras civiles en la presa Vizcachas.

 Generación de ruido como consecuencia del uso de generadores eléctricos en la zona de la presa del embalse Vizcachas.

 Generación de ruido y vibraciones como consecuencia del movimiento de tierras y acarreo de material de préstamo de las canteras.

Para prevenir y mitigar estos impactos se plantean las medidas siguientes:

 Se realizará el mantenimiento técnico periódico de las maquinarias a utilizar y revisará la información de cada uno de los equipos.

 Se utilizará maquinaria de baja generación de ruido, usando como referencia la norma británica BS 5228-1:2005, junto con información técnica de maquinaria disponible actualmente.

 Los generadores eléctricos a ser usados estarán, en la medida de lo posible, dentro de

ambientes acústicos, que mitiguen la generación de ruidos en el ambiente.

 El personal que trabaje en las actividades de construcción contará con el equipo de protección personal adecuado, específicamente en zonas donde se ubiquen las fuentes de generación de ruido.

9.1.1.3 Suelos

En el caso del impacto esperado sobre los suelos para la presente modificación, sólo se esperan efectos durante la etapa de operación, mas no durante la fase de construcción. A continuación se describe este impacto:

 Pérdida de suelos por efecto del incremento del área de inundación del embalse Vizcachas.

Se implementarán las medidas de recuperación establecidas en el Capítulo 11 - Plan de Cierre Conceptual

.

9.1.1.4 Agua superficial

A continuación se resumen los impactos esperados sobre las aguas superficiales:

Construcción

 Modificación de caudales por consumo de aguas del río Vizcachas.

Operación

 Modificación de caudales por las actividades de embalse y descarga desde la presa Vizcachas.

Habiéndose identificado impactos sobre la cantidad de agua superficial, muy semejantes a los previstos en la Primera Modificación del EIA del Proyecto Quellaveco (Knight Piésold, 2008), tanto las medidas de manejo como los planes de monitoreo planteados en el presente documento, coinciden en términos generales con lo planteado en el estudio del año 2008.

Estas medidas están relacionadas con lo siguiente:

 Para evitar la posible afectación de la calidad de los cuerpos de agua debido al movimiento de tierras durante la etapa de construcción, se implementarán medidas de

1 Ver Capítulo 11 – Plan de Cierre Conceptual. El embalse Vizcachas quedará como una estructura remanente del proyecto solo en caso ésta pase a ser manejada por un tercero. En caso esto no suceda, la presa será demolida y las estructuras serán retiradas de la zona como parte del cierre del Proyecto Quellaveco.

control de arrastre de sedimentos, que se detallan en el Plan de Control de Erosión y Sedimentos (Anexo S-3). Estas medidas incluyen, entre otras, las siguientes:

- Cubrir los depósitos de material con membranas para evitar su erosión, y alrededor de ellos colocar trampas para prevenir el transporte de sedimentos.

- Colocar una cobertura definitiva de suelo compactado para proteger las superficies expuestas de los taludes que no sean de roca, dentro de los 15 días siguientes después de llegar a la cota definitiva del talud.

- Proteger las áreas adyacentes a los sitios de las obras utilizando barreras para sedimentos. Estas barreras deberán instalarse antes de iniciar el movimiento de tierras.

- Construir ductos provisionales para llevar las aguas de las partes altas a las bajas.

- Si la zona intervenida cubre áreas muy grandes, construir diques para el control de sedimentos.

- Se prohibirá el lavado de equipos o maquinarias en las quebradas o ríos del proyecto.

Para el caso de posible erosión y socavación en el cauce del río Vizcachas, debido al desvío de sus aguas durante la etapa de construcción se plantea la construcción de revestimientos.

Debido a la temporalidad de las obras, el revestimiento se deberá realizar con bolsas rellenas de arena-cemento, concreto o suelo-cemento.

Finalmente, se consideran las siguientes medidas generales para la protección de cursos de agua:

 Durante las actividades de construcción estará prohibido colocar material de corte o desbroce sobre cuerpos de agua o drenajes naturales, sean estos, estacionales o permanentes.

 Se construirán estructuras temporales sobre los cursos de agua (e.g. alcantarillas y puentes temporales). Asimismo, se instalarán muros o gaviones en la zona de ladera de ríos o quebradas, a fin de evitar que avance la socavación de las márgenes, favoreciéndose de este modo, el restablecimiento de la sección transversal del cauce.

 Los vehículos que transiten la vía de acceso y la maquinaria utilizada en las

actividades constructivas, serán sometidos a un mantenimiento periódico y contarán

con un equipo de emergencias con paños absorbentes para hidrocarburos.

Cabe precisar que, tal como se estableció en la Primera Modificación del EIA del Proyecto Quellaveco (Knight Piésold, 2008), AAQ mantendrá el compromiso de descarga durante la época de caudales bajos (septiembre a diciembre). Este esquema, incluirá además descargar desde la presa las aguas del río Chincune, las cuales ya no serán empleadas por el Proyecto Quellaveco, manteniéndose como reserva del Proyecto Especial de Riego Pasto Grande (PERPG). A continuación se presenta un resumen del sistema de descargas desde la presa, considerando la presente optimización en su diseño y operación:

 Intercambio del caudal captado en la bocatoma Titire durante septiembre a diciembre de cada año (3,73 MMC anuales en promedio);

 Rendimiento natural de la sub-cuenca Vizcachas de 307 L/s (3,18 MMC) de septiembre a diciembre de cada año; y,

 Caudal de 217 L/s (6,8 MMC) del río Chincune, reservados por el PERPG; esta descarga no estaba prevista en el esquema anterior aprobado por la Primera Modificación del EIA.

Este esquema involucra que el compromiso de AAQ de descarga de agua anual desde la presa se incrementará en 6,8 MMC (de 6,91 a 13,71 MMC).

Al igual que lo considerado en el esquema original de la presa, la presente modificación satisface la demanda del Proyecto Quellaveco y mantiene las necesidades de compensación para las siguientes condiciones extremas:

 Dos años consecutivos de sequía con periodo de retorno de 100 años.

 Un período de sequía de seis años (correspondientes a los años 1990 – 1996 en el modelo con los 53 años de datos).

Asimismo, tal como se había considerado inicialmente, se realizará un monitoreo en tiempo

real de todo el esquema de abastecimiento de agua del proyecto, mediante la instalación de un

sistema computarizado en la zona del embalse Vizcachas. Esto permitirá medir, vía web, los

caudales captados y descargados desde el embalse Vizcachas, garantizando su adecuada

operación y cumplimiento de los compromisos asumidos por AAQ respecto del mismo. De

esta manera, todos los interesados podrán verificar permanentemente la operación del sistema

de abastecimiento de agua para el Proyecto Quellaveco.

9.1.1.5 Agua subterránea

A continuación se resumen los impactos esperados sobre las aguas subterráneas durante la etapa de operación de la presa Vizcachas. No se esperan impactos durante la etapa de construcción en esta área.

 Alteración de la recarga de agua subterránea por el incremento de agua en el embalse Vizcachas.

La recarga de agua subterránea es considerada como un impacto positivo por lo que no plantean medidas de mitigación para este componente.

9.1.2 Mitigación de impactos al ambiente biológico

En esta sección se presentan las medidas de prevención y mitigación para los componentes ambientales: flora y vegetación, fauna terrestre y fauna hidrobiológica.

9.1.2.1 Flora y vegetación Impactos residuales

A continuación, se presenta un breve resumen de los impactos que afectarían al componente flora y vegetación durante la construcción y operación del proyecto:

Construcción

 Pérdida de la cobertura vegetal y de especímenes de flora en general como consecuencia del desbroce y movimiento de tierras para el recrecimiento de la presa Vizcachas.

Operación

 Pérdida de la cobertura vegetal y de especímenes de flora como consecuencia del embalse de aguas en la presa Vizcachas (nuevo esquema de abastecimiento de agua).

 Afectación de especímenes de flora protegida como consecuencia del embalse de aguas en la presa Vizcachas (nuevo esquema de abastecimiento de agua).

 Pérdida de bofedales como consecuencia del embalse de agua en la presa Vizcachas (nuevo esquema de abastecimiento de agua).

Medidas de mitigación

Las medidas que se contemplan para reducir los impactos sobre la flora y vegetación se

detallan a continuación. Se debe mencionar que estas medidas están dirigidas tanto para la

flora en general como para especies en alguna categoría de conservación.

 Las actividades de construcción, serán planificadas de tal forma que se reduzcan las áreas a intervenir. La señalización del trazo y la identificación previa de las zonas donde se ubicarán los accesos y los acopios, evitará que se afecten innecesariamente otras áreas.

 No se construirán caminos en zonas de bofedales.

 En el caso de que ocurrieran afectaciones a las funciones de los bofedales, se aplicarán las siguientes medidas para su adecuada restitución:

- Se implementaran pequeñas obras de infraestructura hidráulica (e.g. canales, pozos, etc.) que permitan la regulación de la abundancia y disponibilidad del agua.

- Se restringirá el acceso de ganado a las zonas afectadas para facilitar la recuperación de las mismas.

 El material obtenido del desbroce que no sirva con fines constructivos será ubicado en zonas de acopio o esparcido sobre áreas denudadas que requieran protección (“mulch”) contra los efectos de agentes erosivos.

 Las áreas afectadas por el emplazamiento de la infraestructura serán revegetadas luego de su habilitación tras los trabajos de reconformación. Estas actividades se realizarán paulatinamente al final de la etapa constructiva (ver Plan de Cierre Conceptual - Capítulo 11).

 Se capacitará al personal de AAQ y a sus contratistas sobre la importancia de preservar las especies de flora silvestre, quedando totalmente prohibida la recolección, extracción y/ o comercialización de especies silvestres por parte de los trabajadores.



El personal será capacitado en el tema de las especies protegidas según el Decreto Supremo N° 043-2006-AG, los Apéndices CITES (CITES, 2011) y la Lista Roja de IUCN (IUCN, 2010) que se encuentran en el área de influencia, considerando los registros en la presente evaluación: Azorella diapensioides y Cumulopuntia boliviana subsp. ignescens; y los registros previos (Knight Piésold, 2008): Parastrephia lepidophylla y Perezia pinnatífida. Para tal fin se utilizarán muestras botánicas y material audiovisual de las especies en mención y tipos de formaciones vegetales en las que se presentan.

Plan de manejo de especies amenazadas

Las presentes medidas de manejo, están dirigidas a la conservación de las especies con algún

estatus de conservación y endémicas identificadas en el área del proyecto, las cuales se

muestran en la Tabla 3.53 del Capítulo 3 (Línea Base Ambiental). En líneas generales se

seguirán los mismos lineamientos establecidos en la Primera Modificación del EIA del Proyecto Quellaveco (Knight Piésold, 2008).

Rescate de semillas botánicas y partes vegetativas

La primera etapa comprende la recolección de semillas botánicas (i.e. aquellas producto de la unión sexual de dos gametos de dos plantas compatibles, por lo que cada semilla contiene un genotipo diferente; (Hidalgo, 1997)), realizada durante el transcurso de las fases de preparación de los terrenos y la operación, mediante la selección de arbustos y hierbas adultas que presenten las mejores características como: altura, follaje y vigor.

En la fase de operación (inundación del embalse Vizcachas) se realizarán las colectas en forma paulatina, de acuerdo a las zonas que se perderán debido a la misma inundación. Se realizarán las colectas rescatando material con potencial de propagación (sexual y asexual).

Las semillas serán obtenidas usando bolsas de plástico (colocadas en las ramas), luego de lo cual se eliminarán las impurezas de manera mecánica. De preferencia la recolección se debería llevar a cabo entre los meses de octubre a diciembre (IIP Qollasuyo, 2002).

La colecta de partes vegetativas se realizará en paralelo, para lo cual se tomarán estacas de 35 a 40 cm de longitud y de cuatro a siete milímetros de diámetro para arbustos como Parastrephia lepidophylla, y esquejes con dimensiones proporcionales para el caso de herbáceas. El número de yemas variará en función al tamaño de la estaca o esqueje, de preferencia cuatro. La mejor época para la colecta de la parte vegetativa es septiembre. (IIP Qollasuyo, 2002). Para el caso particular de Cumulopuntia boliviana subsp. ignescens se utilizará la propagación asexual por vástagos, para lo que se colectarán paletas, artejos o segmentos de más de cinco centímetros, sin flores y/o frutos (en caso contrario, se retirarán las estructuras reproductivas).

Conservación de semillas y partes vegetativas

Para determinar los mecanismos de conservación de semillas, se deberá primero distinguir si

las semillas son ortodoxas o recalcitrantes para cada especie que se va a rescatar. Las semillas

ortodoxas tienen una gran tolerancia a la deshidratación (hasta 5% en el contenido de

humedad), característica que mejora su viabilidad y potencial de almacenamiento; mientras

que las semillas recalcitrantes son aquellas que toleran la deshidratación entre 15 y 50% de

humedad, perdiendo su capacidad de germinación al quedar expuestas a condiciones de baja

humedad (Magnitskiy & Plaza, 2007).

Luego de conocer el tipo de semillas que presenta cada especie, se procederá a su conservación y manejo correspondiente. “Las semillas deben recolectarse a partir del mayor número posible de plantas individuales. El mínimo de individuos aceptable para conservar la variabilidad genética que se encuentra en la población de una localidad es de 30 ó más, siempre y cuando dichos individuos sean producto de reproducción sexual. Un número mayor de individuos y áreas de recolección más amplias permiten una mejor representación de tal variabilidad” (León, 2007; Mayor, 2002 en Knight Piésold, 2008). Sin embargo, de no lograrse alcanzar el número mínimo de individuos aceptables o que estos no presenten material genético suficiente, se seguirá lo propuesto por Gold et al. (2004) y se procederá a colectar entre 5 a 10 mil semillas botánicas, teniendo en cuenta que para poblaciones pequeñas se tiene como cantidad aceptable 500 a 1 000 semillas botánicas.

El método general para la conservación de semillas es el almacenamiento en seco, en un lugar con poca humedad y baja temperatura, para así evitar la reducción de su potencial de longevidad. Como se especifica en el Anexo S-4 (Protocolo de conservación de semillas - Knight Piésold, 2012), las condiciones en que se mantienen las semillas, una vez desecadas y envasadas, dependen del plazo de tiempo para el que se pretendan conservar, así como de los medios disponibles. Si la conservación se realiza a mediano-largo plazo (más de 10 años), es conveniente extraer periódicamente muestras de semillas para hacerles un ensayo de germinación, que permita determinar si las condiciones de conservación están siendo las adecuadas.

Según el plazo de almacenamiento de las semillas, se les aplicará un tratamiento a corto, mediano o largo plazo (Mayor et al., 2002), de acuerdo con los siguientes lineamientos:

 A corto o mediano plazo (durante 10 años): no es necesario mantenerlas a temperaturas muy bajas, siempre y cuando hayan sido correctamente envasadas y desecadas. Una temperatura de 4ºC, que es la que puede proporcionar una nevera doméstica, es suficiente para conservar la mayoría de las semillas durante muchos años, siempre que se mantengan secas durante todo ese tiempo. Es necesario que la temperatura se mantenga lo más estable posible durante todo el periodo de conservación.

 A largo plazo (mayor a 10 años): para este tipo de almacenaje, se deben mantener las

semillas a una temperatura más baja. Así, por ejemplo, como se señala en el plan de la

primera modificación (Knight Piésold, 2008) en las cámaras de conservación del

Instituto de Conservación de Recursos Fitogenéticos (CRF), la colección activa

(disponible para los usuarios) se mantendrá a -4ºC, envasada en botes de vidrio, en

tanto que la colección base (destinada a la conservación a largo plazo) se mantendrá

en latas metálicas y a -18ºC. Asimismo, se mantendrán en desecación a 20ºC y 20% de HR (humedad relativa) para las semillas grandes (e.g. cereales, leguminosas, calabazas, etc.) y mediante gel de sílice cuando se trate de semillas pequeñas (i.e. la mayoría de las hortícolas, forrajeras y aromáticas-medicinales).

La conservación de las partes vegetativas debe ser rápida para evitar la pérdida del material botánico, por lo cual se debe aplicar un tratamiento para la cicatrización de los cortes y así evitar infecciones; además, se aplicarán tratamientos para su enraizamiento.

Las estacas tratadas serán instaladas en un vivero cuya temperatura interna debe ser no mayor a 25 ºC, dentro de 3 a 5 meses (según como responda cada especie) tiempo en el cual se tendrán explantes vegetales enraizados (corresponde a un segmento inicial de tejido, el cual ha producido raíces, en función de estímulos químicos externos, hormonas vegetales, y que permitirá la regeneración de la planta completa; Perla, 2007) disponibles para pasar a la etapa de mantenimiento (que puede durar alrededor de 10 meses) y luego a la etapa de endurecimiento o proceso de estrés, para finalmente tener plantas disponibles para su reubicación.

Para mantener la humedad del vivero se programarán cuatro riegos diarios a través de un sistema de aspersores o nebulizadores (microjet), disminuyendo a una vez o ninguna según la humedad del invernadero. Una vez finalizado el ensayo se evaluará el porcentaje de sobrevivencia, formación de callo y porcentaje de enraizamiento. Para analizar el potencial de crecimiento radicular se cuantificará el número de raíces por estaca y longitud de éstas.

En el Anexo S-4 se presenta con mayor detalle el protocolo de manejo y conservación de semillas y partes vegetativas para su propagación.

El vivero diseñado previamente para el plan de manejo de especies amenazadas (Knight

Piésold, 2008) consideraba unas dimensiones de 16 m x 40 m para una producción total de

129 600 plantas; sin embargo, para llevar a cabo la producción de individuos de Parastrephia

lepidophylla, Perezia pinnatífida, Cumulopuntia boliviana subsp. ignescens y Azorella

diapensioides este vivero deberá ampliarse en 288 m

, lo que permitiría una producción de

12 000 individuos adicionales, llegando a tener un vivero de 16 m x 58 m y un total de

141 600 individuos. Para el caso de Perezia pinnatífida se realizará el rescate y reubicación de

todos los individuos que se encuentren al momento de la reubicación y para Azorella

diapensioides se realizará el rescate y reubicación de individuos juveniles.

La orientación del invernadero será con la parte frontal dirigida hacia el este y la parte posterior hacia el oeste, para disminuir la posible insolación de las especies. Este constará de una antecámara como medida sanitaria para prevenir la diseminación de enfermedades.

Asimismo, se contará con un ambiente externo que funcione como almacén de los diferentes productos agrícolas a emplear en el manejo de las plantas. Las condiciones ambientales del vivero, para asegurar una buena producción, serán de 25 ºC y una humedad relativa entre 60 a 80%. El diseño del vivero se presenta en el Anexo S-5.

Las especies que se producirán en el programa de rescates de semillas y partes vegetativas se presentan en el Cuadro 9.1:

Cuadro 9.1

Especies a producir en el programa de rescate de semillas y partes vegetativas

Especies

Producción (número de individuos)

Tiempo de producción

Tipo de propagación

Traslado de individuos Parastrephia lepidophylla 11 250 1 año S y/o A No

Azorella diapensioides 250 1 año S- Si

Perezia pinnatífida 250 1 año S Si

Cumulopuntia boliviana

subsp. ignescens 250 1 año A No

Nota: S: Sexual, A: asexual Fuente: Knight Piésold, 2012

Ensayos de propagación

El objetivo de estos ensayos es evaluar el éxito de la propagación de las especies. Los ensayos incluirán la recolección de semillas (reproducción sexual), estacas o esquejes y vástagos (material de propagación vegetativa) de las especies. Los resultados de los ensayos establecerán la viabilidad de implementar un plan de reintroducción en las zonas afectadas para la fase de cierre. Luego de la colecta se ensayará la viabilidad tanto de las semillas botánicas como de las partes vegetativas con fines de propagación. Esta viabilidad será evaluada mediante pruebas in situ y ex situ. Para las pruebas ex situ se implementará un vivero tal como fue establecido en el plan de manejo de la Primera Modificación del Proyecto Quellaveco (Knight Piésold, 2008).

Los ensayos de propagación sexual (con semillas botánicas) se llevarán a cabo con siembra

directa (in situ), para lo cual primero se realizarán labores de preparación del suelo (i.e. retiro

de piedras y de otras plantas que obstaculicen el normal desarrollo de las plántulas) y luego se

efectuarán surcos superficiales en los que se colocarán las semillas. Finalmente, estos surcos serán cubiertos ligeramente con tierra del lugar.

La propagación en vivero (ex situ) constará de tres fases, la primera para las semillas botánicas y se desarrollará en camas de propagación (16 m

). Las semillas se sembrarán al voleo, luego de lo cual se cubrirán y compactarán con una tablilla y paja. El riego deberá ser suave. El repique (i.e. trasplante de plántulas con hojas verdaderas) se realizará a los 120 días después de la siembra y a los 180 días se plantarán al terreno final.

La segunda fase es para las estacas y esquejes, los cuales serán colocados en bolsas con sustrato húmedo para que no pierdan la humedad. Posteriormente, se cortará la parte basal de la estaca o esqueje a 1 cm por debajo de la primera yema y para luego introducirlo en una solución fitorreguladora (i.e. hormonas vegetales) durante 15 segundos a una altura de 4 cm.

Finalmente, las estacas o esquejes serán trasladados a envases de polietileno con sustrato adecuado (dependiendo de la especie a propagar) a una profundidad no mayor a 6 cm (IIP Qollasuyo, 2002). Mientras que para la tercera fase en primer lugar se dejarán los vástagos entre 4 y 15 días en un ambiente seco y ventilado dentro del mismo vivero (para cicatrización de heridas en los vástagos si las hubiese), luego se empleará hormona enraizante en polvo y el vástago será enterrado aproximadamente a 3 cm de profundidad (Ciencia ambiental Consultores S.A., 2009). El riego de las estacas, esquejes y vástagos dependerá de la estación del año, poco en época húmeda y más frecuente en época seca, se evitará que el sustrato se seque, pero tampoco deberá estar saturado de agua. Las tres fases se realizarán en paralelo dentro del vivero.

Traslado de individuos

Se debe tomar en cuenta que el traslado de individuos es una medida complementaria a la propagación sexual y asexual, por lo tanto según los resultados obtenidos en base a las características de cada especie, se elegirán los métodos más adecuados para el manejo de las especies amenazadas.

Para el caso de especies arbustivas como Parastrephia lepidophylla, se utilizarán solamente

aquellos individuos denominados “brinzales” (juveniles entre 45 a 60 cm) (IIP Qollasuyo,

2003). Para la cactácea Cumulopuntia boliviana subsp. ignescens se elegirán los ejemplares

que se encuentren en estado vegetativo, sin flores y/o frutos, que presenten raíces que estén

intactas en al menos un 50% luego de la extracción, con vigor alto y que tengan al menos 5

paletas (artejos). Mientras que para casi todas las plantas herbáceas se tomarán en cuenta

aquellas que presenten un vigor adecuado que aumente la probabilidad de éxito del trasplante,

estudios en Azorella compacta, mostraron que debido a sus características particulares no

resiste trasplantes en estado adulto (Corporación Nacional Forestal-Gobierno de Chile, 2011).

En ese sentido es probable que lo mismo ocurra con Azorella diapensioides, por lo que para este caso específico no se recomienda el traslado de individuos adultos, solo juveniles.

La remoción de individuos se realizará en forma manual mediante la conducción de personal especializado, preferentemente en horarios vespertinos para evitar estrés hídrico por exposición de raíces durante las horas más calurosas del día. El traslado de individuos removidos hasta los lugares de disposición se realizará mediante camionetas con tolva amplia evitando dañarlos como consecuencia de la sobrecarga.

Para el trasplante de arbustos y herbáceas se utilizará el método de tresbolillo, que consiste en colocar (resembrar) las plantas en filas paralelas, a fin de que los individuos de cada fila coincidan con el medio de los huecos de la fila inmediata, formando triángulos equiláteros. Se marcará y preparará los suelos de los hoyos simultáneamente días antes, luego se recolectarán los brinzales e inmediatamente se realizará el trasplante, teniendo cuidado de que las raíces no estén dobladas. En áreas pequeñas el proceso se hará en un solo día (IIP Qollasuyo, 2003). Sin embargo, para Cumulopuntia boliviana subsp. ignescens se prepararán casillas de plantación de las dimensiones correspondientes a cada individuo, esto es, 50 a 70 cm de diámetro por una profundidad equivalente a 1/3 de la altura de la parte aérea del individuo (COEMIN S.A., 2010). Durante el replante se mantendrá la orientación original de los ejemplares, respecto a la exposición norte. El riego para todos los especímenes replantados será manual y se mantendrá por un período de tres meses con una frecuencia semanal (Ingendesa, 2009).

En el Anexo S-6 se presenta el protocolo de rescate y reubicación de especies de flora amenazada, el cual comprende a Perezia pinnatífida y Azorella diapensioides.

Siguiendo con el Plan de Manejo de las especies vegetales en situación de amenaza de la Primera Modificación del EIA del Proyecto Quellaveco (Knight Piésold, 2008), los representantes de las comunidades locales participarán en la supervisión del manejo del vivero y conservación de semillas. Adicionalmente, se capacitará a los pobladores de la zona del proyecto en la propagación y conservación de la flora, realizando prácticas y manejo del vivero, con la finalidad de realizar una transferencia de tecnología sostenible como parte del programa de conservación.

El proceso de transferencia de nuevas tecnologías comprenderá desde la evaluación de la

situación actual de las especies en situación de amenaza, hasta la entrega de las alternativas

tecnológicas apropiadas para cada especie seleccionada. El estudio de los sistemas de

propagación y conservación permitirá identificar los factores limitantes a la introducción de

nuevas tecnologías y las causas de la resistencia al cambio (elevado costo de mantenimiento, dificultad en el uso de nuevos métodos, etc.).

Plan de manejo de bofedales

Como se vio en el Análisis de Impactos Ambientales (Capítulo 6), considerando las variaciones en la abundancia y disponibilidad del agua subterránea y del agua superficial asociadas al embalse, las formaciones vegetales de bofedal aledañas al mismo podrían verse afectadas positiva o negativamente, no sólo por las variaciones en la disponibilidad del recurso hídrico, sino también por probables alteraciones físico químicas del mismo. Como no se conocen los límites de tolerancia de las especies presentes, se realizará un monitoreo que permita identificar impactos positivos y/o impactos negativos (en caso de que ocurrieran), para poder implementar las medidas de manejo adecuadas. En líneas generales se consideran las siguientes:

 Se implementaran pequeñas obras de infraestructura hidráulica (canales, pozos, etc.) que permitan la regulación de la abundancia y disponibilidad del agua.

 Se restringirá el acceso de ganado a las zonas afectadas para facilitar la recuperación de las mismas.

Estas medidas serán complementarias a las establecidas en las Cartillas de protección de bofedales (Cartilla Nº 1), de reconformación y rehabilitación de áreas impactadas – recuperación de bofedales (Cartilla Nº 2) y de la Cartilla de construcción de cruce de tubería por bofedales – Protección de bofedal (Cartilla Nº 3), presentadas en la Primera Modificación del EIA del Proyecto Quellaveco (Knight Piésold, 2008).

Cabe resaltar que la restauración del medio físico es de vital importancia para la recuperación del bofedal, debido a los requerimientos hídricos particulares que posee. La restauración de la red de drenaje posibilitará el flujo de agua superficial y la infiltración hacia los suelos orgánicos a través de los cuales se transportan los nutrientes hacia la vegetación hidrófila.

Plan de revegetación

Adicionalmente, se plantea un plan de revegetación, como complemento de las medidas de

mitigación para los impactos sobre el componente flora y vegetación, el cual se describe a

continuación y recoge las mismas medidas específicas consideradas en la Primera

Modificación del EIA del Proyecto Quellaveco (Knight Piésold, 2008).

Para que este plan de revegetación sea viable, deben tenerse en cuenta las siguientes consideraciones específicas:

Uso de tierras

Se deberá considerar el uso que se les dará en el futuro a las áreas rehabilitadas; el cual preferentemente será aquél que tenían antes de iniciadas las actividades. En el caso del área de abastecimiento de agua, las áreas a intervenir tienen como actividad principal el pastoreo por lo que los objetivos del plan de revegetación estarán enfocados hacia rehabilitar las zonas de pastizal utilizada por el ganado local.

Siembra y plantación

El plan de revegetación considerará la implementación de parcelas en las cuales se realizarán pruebas de porcentaje de germinación, grado de cobertura del suelo por las especies seleccionadas y sobre resultados obtenidos con distintas mezclas de semillas de diferentes especies. También se experimentará con el substrato, por ejemplo distinto grosor de la capa de suelo orgánico sin mezclar, distintas proporciones de mezcla de suelo orgánico con material inadecuado, entre otros. Antes de iniciar la siembra y plantación de las especies candidatas, deberá realizarse la reconformación del terreno y luego las áreas a revegetar deberán ser provistas de una capa de suelo orgánico de un espesor adecuado que permita una revegetación exitosa. El suelo orgánico que se necesite para la rehabilitación de suelos y la revegetación, podrá ser extraído de la zona que será inundada en el área de embalse Vizcachas, beneficiándose de estos suelos debido a que finalmente se perderán.

Especies candidatas

La revegetación de áreas afectadas se realizará utilizando preferentemente especies de flora nativa; sin embargo, es probable que durante la etapa de cierre se empleen algunas especies foráneas de rápido crecimiento y efímeras con la finalidad de cubrir rápidamente áreas expuestas de modo que se reduzca el potencial erosivo del agua y se aporte materia orgánica al suelo. Las especies foráneas candidatas para este tipo de revegetación son: Lolium perenne

“rye grass”, Trifolium repens “trébol” y Avena sp “avena”. Cuando los suelos se presenten más estables se recomienda una siembra mixta de Lolium perenne y Dactylis glomerata.

La revegetación con especies nativas sería con las siguientes poáceas Festuca orthophylla,

Calamagrostis vicunarum y Stipa ichu, las mismas que serán trasplantadas desde la zona del

embalse que será inundado. Estas poáceas en general son resistentes y viables a establecerse

en nuevas zonas.

Técnicas de siembra y plantación

Se empleará la siembra directa por voleo para las especies forrajeras. Para el caso de especies nativas como Calamagrostis vicunarum y Stipa ichu, éstas serán trasplantadas desde la zona de embalse Vizcachas y deberán incluir raíces o, en algunos casos, yemas basales. Se aplicarán otras técnicas que dependerán específicamente de la especie a utilizar y de la pendiente del área a revegetar. En áreas de pendiente pronunciada se recomienda un sistema de siembra por surcos dispuestos cortando la pendiente, o tresbolillo.

Estabilización del suelo

Será necesario combinar la práctica de siembra con una o más prácticas de estabilización del suelo, con el fin de asegurar la adecuada protección contra la erosión hídrica y eólica durante los primeros estadios de crecimiento. La forma predominante de estabilizar el suelo es usar en conjunción con la siembra, un “mulch” de heno o paja. Típicamente el “mulch” es esparcido en el sitio inmediatamente después de la siembra, a razón de 1,5 a 2 toneladas/0,4 hectáreas.

En pendientes abruptas, el “mulch” podrá ser retenido por biomantas ancladas al terreno.

Insumos y fertilizantes

Los insumos se aplicarán basándose en los resultados del análisis de suelo, datos que serán tomados del estudio de línea base presentado en el Capítulo 3. Los parámetros relevantes a considerar son: pH, conductividad eléctrica, micronutrientes, nitrógeno, fósforo, potasio y materia orgánica.

Monitoreo

El monitoreo permitirá evaluar el éxito del plan de revegetación; asimismo, ayudará a identificar áreas con problemas que puedan requerir mantenimiento y proveerá información que permitirá conocer el éxito de las especies, mezclas y tratamientos de cultivo. El monitoreo permitirá además identificar aquellas especies foráneas efímeras usadas para las actividades de rehabilitación con potencial dispersión invasiva. Asimismo, se podrán identificar especies nativas con potencial de recolonización natural, las mismas que se utilizarán para reforzar áreas que necesiten una revegetación adicional y/o revegetar nuevas áreas. Los detalles del plan de monitoreo más adelante en el Plan de Monitoreo Ambiental.

Mantenimiento

Se llevarán a cabo actividades de mantenimiento de las áreas rehabilitadas y en los casos

necesarios, se aplicarán medidas de control de erosión. Asimismo, se evitará en lo posible, el

ingreso del ganado en las áreas rehabilitadas en donde sea factible, hasta por lo menos un año

después de la siembra y plantación.

9.1.2.2 Fauna terrestre Impactos residuales

A continuación se presenta un resumen de los impactos identificados sobre la fauna terrestre en el área de abastecimiento de agua durante las etapas de construcción y operación.

Construcción

 Ahuyentamiento de fauna como consecuencia del movimiento de tierras para el recrecimiento de la presa Vizcachas y el aliviadero de crecidas.

 Ahuyentamiento de fauna como consecuencia de las obras civiles para el recrecimiento de la presa Vizcachas y el aliviadero de crecidas.

Operación

 Afectación de hábitats y especímenes como consecuencia del embalse de agua en la presa Vizcachas.

Medidas de mitigación

A continuación se describen las principales medidas para mitigar estos impactos. Estas medidas están basadas en el Plan de Manejo de la Primera Modificación del EIA (Knight Piésold, 2008) que se encuentra ya aprobado. Se ha hecho una selección de aquellas medidas que son válidas para el contexto de la presente modificación y por lo tanto se hacen extensivas para el presente estudio ambiental.

 En las zonas próximas a los ríos y bofedales principalmente (zonas de mayor actividad de fauna silvestre), se realizará una inspección antes de iniciar las actividades de construcción con el objeto de verificar la ausencia de individuos de fauna silvestre de escasa movilidad (e.g. individuos anidando, polluelos, anfibios). A fin de cumplir esto se requerirá, durante las actividades de construcción, la presencia de supervisores y/o responsables de AAQ.

 Se capacitará al personal de AAQ y a sus contratistas sobre la importancia de

preservar las especies de fauna silvestre, especialmente aquellas que se encuentran

dentro de alguna categoría de protección nacional o internacional. Entre las principales

especies protegidas se encuentran, para el grupo de aves: el Cóndor Andino Vultur

gryphus, el Halcón Peregrino Falco peregrinus, la Perdiz de la Puna Tinamotis

pentlandii, el Chorlo Cordillerano Phegornis mitchellii y el Arriero de Cola Blanca

Agriornis albicauda. Para los mamíferos se tiene a la vicuña Vicugna vicugna y al

zorro colorado Lycalopex culpaeus y para la herpetofauna a las ranas Rhinella

spinulosa y Telmatobius peruvianus. Estas capacitaciones se realizarán en forma

periódica a través de charlas de inducción, en las cuales se emplearán medios audiovisuales y cartillas informativas con las principales características de las especies mencionadas anteriormente.

 Al personal de AAQ y a sus contratistas se les prohibirá la caza o tenencia de animales silvestres del área del proyecto; así como la adquisición de productos derivados de estos animales silvestres: carnes, pieles, cueros, huevos, otros.

 Se restringirá el ingreso de personas ajenas hacia zonas de trabajo, para no incrementar la presencia humana en hábitats poco disturbados. Asimismo se restringirá el desplazamiento del personal fuera de las zonas designadas para el desarrollo del proyecto.

 Se realizará un mantenimiento periódico (dos veces al año) del equipo pesado, grupos electrógenos y vehículos en general empleados en las actividades de construcción con la finalidad de reducir los niveles de ruido. Asimismo, se verificará frecuentemente el buen estado de los silenciadores en la maquinaria empleada.

 Se controlará la velocidad de los vehículos, de acuerdo con las normas de seguridad internas del proyecto. El manejo de vehículos se realizará, no sólo teniendo en cuenta todas las precauciones para evitar accidentes, sino también teniendo presente la importancia de no perturbar a la fauna, debiendo respetarse la reglamentación o lineamientos trazados sobre velocidad de conducción y emisión de ruidos (e.g. sirenas, bocinas, otros). Se instalarán letreros informativos indicando la velocidad máxima permitida y letreros con señales para no hacer ruido ni perturbar a la fauna. Los vehículos que sobrepasen la velocidad máxima permitida recibirán una sanción por parte de AAQ.

 Se restaurará la mayor cantidad de hábitats posibles, durante las actividades de cierre progresivo y final.

 Se instalarán letreros con señales de “prohibida la caza de fauna” y con información sobre las consecuencias legales de la caza furtiva, indicando asimismo que AAQ protege a especies tales como el suri, la vicuña y la taruca. Estos letreros estarán ubicados en diferentes puntos clave de los caminos de acceso.

No se consideran planes de manejo específicos adicionales como parte de la presente

modificación. El manejo de especies se enmarcará en las propuestas de manejo planteadas en

la Primera Modificación del EIA del Proyecto Quellaveco (Knight Piésold, 2008), entre las

cuales se incluyen medidas de manejo para el Suri Rhea pennata, especie registrada en el área

de abastecimiento de agua (Anexo K-1 del Capítulo 3) pero lejos del área de estudio de la

presente modificación y por ende fuera del área del embalse. Con el fin de reducir efectos

adversos sobre los suris, AAQ aplicará las siguientes medidas de mitigación:

 Se establecerá un uso restringido de los accesos, evitando usar áreas fuera de los mismos, de esta manera se minimizarán la posible perturbación y la pérdida de su hábitat. Asimismo, se señalizarán los caminos y accesos con la finalidad de evitar el ingreso a zonas restringidas.

 Se controlará la velocidad de los vehículos, de acuerdo con las normas de seguridad internas del proyecto. El manejo de vehículos se realizará, no sólo teniendo en cuenta todas las precauciones para evitar accidentes, sino también teniendo presente la importancia de no perturbar a los suris, debiendo respetarse la reglamentación o lineamientos trazados sobre velocidad de conducción y emisión de ruidos (e.g. sirenas, bocinas, otros). Se instalarán letreros informativos indicando la velocidad máxima permitida y letreros con señales para no hacer ruido. Los vehículos que sobrepasen la velocidad máxima permitida recibirán una sanción por parte de la empresa.

 Durante las actividades de cierre, se deberá restaurar la mayor cantidad de hábitats óptimos para el suri.

 Se prohibirá la caza o tenencia de suris; así como la adquisición de productos derivados de ellos tales como carne, pieles, plumas, cueros y huevos.

 Se capacitará periódicamente a los pobladores locales y al personal de AAQ, encargado de la construcción, a través de charlas de inducción con el fin de proteger y conservar al suri, así como también proteger sus lugares de anidación y su hábitat. Se emplearán medios audiovisuales y cartillas informativas las cuales incluirán los siguientes temas:

- Importancia ecológica del suri (peligro de la especie debido a su baja población, amenazas, dieta y otros).

- Comportamiento del suri ante la presencia humana, indicando la prohibición de acercarse al individuo por la sensibilidad del mismo.

- Medidas a tomar en el caso de que se observen personas ajenas al proyecto, perturbando a los suris (caza, persecución).

 Se realizará un mantenimiento periódico (dos veces al año) del equipo pesado, grupos electrógenos, equipos de bombeo y vehículos en general empleados en las actividades de construcción y operación, con la finalidad de reducir los niveles de ruido y de emisión de gases. Asimismo, se verificará frecuentemente el buen estado de los silenciadores en la maquinaria empleada, para evitar o reducir la perturbación hacia los suris.

 Es posible que la presencia de cazadores furtivos se verá incrementada debido a la

construcción y mejora de accesos a las áreas del proyecto, por lo tanto se establecerá

un plan de vigilancia en donde se realicen patrullas diarias.

 Se instalarán letreros con señales prohibiendo la caza de suris y con información de la importancia de conservación de estas aves y la consecuencia legal de la caza furtiva, indicando asimismo que AAQ protege esta especie. Estos letreros estarán ubicados en diferentes puntos clave de las carreteras de acceso al área de abastecimiento.

Para otras especies de fauna como la vicuña Vicugna vicugna y la taruca Hippocamelus antisiensis (Anexo K-3 del Capítulo 3) se utilizará la información del seguimiento de sus poblaciones en el área de abastecimiento de agua en general, la cual también incluye el área del embalse Vizcachas, este seguimiento y estudio poblacional fue propuesto en el proyecto original (Primera Modificación del EIA del Proyecto Quellaveco, Knight Piésold, 2008) y para el presente estudio también será utilizado.

Asimismo se plantean medidas adicionales como inspección y rescate de fauna; medidas ya planteadas anteriormente pero que serán extensibles a la nueva área de inundación del embalse Vizcachas.

Inspección y rescate de fauna

Parte primordial del plan de rescate de fauna es definir las posibles especies a rescatar, el número probable de especímenes y el lugar donde serán reubicados definitivamente para lo cual se requiere llevar a cabo una evaluación detallada de los componentes aves, mamíferos y herpetofauna; los registros de línea base servirán como información de partida para desarrollar esta evaluación. La evaluación detallada se llevará a cabo antes del inicio de la construcción y del llenado del embalse.

Posteriormente cuando se halla definido cuáles son las especies a rescatar, cuántos especímenes serán rescatados y el lugar donde serán reubicados, se procederá con el rescate, finalmente se procederá a aplicar medidas generales de inspección en las zonas próximas a los ríos y bofedales principalmente (zonas de mayor actividad de fauna silvestre), la inspección se realizará antes de iniciar las actividades de construcción con el objeto de buscar individuos de fauna silvestre de escasa movilidad (e.g. individuos anidando, polluelos, juveniles, etc.) los cuales podrían ser impactados directamente por las actividades a desarrollarse. A fin de cumplir esto se requerirá, durante las actividades de construcción, la presencia de supervisores y/o responsables de AAQ. A continuación se detallan las medidas para cumplir este objetivo.

 Inspección de las áreas propuestas para el recrecimiento de la presa Vizcachas. Se

debe considerar que la evaluación también deberá realizarse al inicio de la etapa de

operación del proyecto, paulatinamente al llenado del embalse Vizcachas. La

inspección será realizada por personal de medio ambiente previamente capacitado.

 La inspección incluirá la búsqueda de nidos, huevos, polluelos, madrigueras, individuos juveniles o en el caso de aves, volantones (i.e. juveniles que empiezan a volar), lagartijas y ranas.

 En el caso de que alguna cuadrilla de operarios realice algún hallazgo, este deberá ser comunicado inmediatamente al personal de medio ambiente.

 Se deberá definir el hallazgo, determinando su naturaleza de la forma más exacta posible con la ayuda de especialistas (e.g. empleando fotografías, descripciones, etc.).

 Una vez definido el hallazgo se procederá al rescate y reubicación de acuerdo a los resultados de la evaluación detallada.

 El planteamiento de la medida específica, en función de la naturaleza del hallazgo, deberá ser realizada únicamente con la asesoría de un especialista en manejo de fauna.

9.1.2.3 Vida acuática

Los impactos esperados sobre la vida acuática se presentan a continuación:

 Afectación de hábitat para la fauna acuática por el embalse y descarga de agua.

 Afectación de comunidad bentónica por el embalse y descarga de agua.

 Afectación de las poblaciones de peces por el embalse y descarga de agua.

La evaluación de impactos ambientales generados durante la etapa de operación por el recrecimiento de la represa de Vizcachas sobre el componente vida acuática, muestra niveles de significancia e intensidad muy cercanos a lo observado en el análisis de impactos realizado como parte de la Primera Modificación del EIA del Proyecto Quellaveco (Knight Piésold 2008), con la única diferencia de que en el presente estudio se ha considerado un componente adicional a analizarse: el hábitat físico.

El régimen de descargas planteado como parte de la estrategia de manejo del embalse de Vizcachas constituye en sí mismo la principal medida de manejo para los componentes analizados en el río Vizcachas aguas debajo de la presa propuesta (hábitat físico, macroinvertebrados bentónicos y peces).

En el caso de las especies de peces nativos actualmente presentes aguas arriba del embalse

Vizcachas, cuyas poblaciones podrían verse afectadas por el aislamiento genético y la

actividad predadora de truchas que pudieran prosperar en el embalse y distribuirse por toda la

cuenca, se propone mantener la medida de manejo planteada en el PMA desarrollado para la

Primera Modificación del EIA del Proyecto Quellaveco (Knight Piésold 2008), la cual incluía

dos fases:

 Fase 1: Una primera fase en la que debería realizarse un diagnóstico situacional de las poblaciones de suche en el área de estudio, ubicando las zonas de mayor concentración e identificando el nivel de conectividad entre las sub-poblaciones. Para esto sería necesario realizar una evaluación amplia en el ámbito de las pampas de Huachunta y Chilota y los cursos de agua que se desarrollan en estas.

 Fase 2: establecimiento de medidas de incremento poblacional y preservación del hábitat. Esta fase constituye el plan de manejo propiamente dicho.

9.1.3 Mitigación de impactos al ambiente de interés humano

En esta sección se presentan las medidas de prevención y mitigación para los siguientes componentes: paisaje y restos arqueológicos.

9.1.3.1 Paisaje

A continuación se resumen los impactos esperados por el proyecto sobre el paisaje en el área de abastecimiento de agua.

Operación

 Alteración de la calidad del paisaje como consecuencia del incremento del área de inundación del embalse Vizcachas

Dadas las características de este componente, las medidas de prevención y mitigación para reducir los impactos sobre el paisaje serán básicamente aquellas medidas de prevención y mitigación que han sido consideradas para reducir los impactos sobre el relieve y la vegetación.

9.1.3.2 Restos arqueológicos

No se esperan impactos por la construcción y operación del proyecto sobre los vestigios

arqueológicos, por lo que no se contemplan medidas de prevención ni mitigación. Pese a

contar con los Certificados de Inexistencia de Restos Arqueológicos (CIRA) correspondientes

a toda el área del embalse Vizcachas, durante las excavaciones y movimientos de tierra en la

etapa de construcción, se instruirá al personal para proceder con cuidado y detener las labores

en caso de realizarse algún hallazgo. Durante la ejecución de las obras se contará con un

arqueólogo registrado en el Ministerio de Cultura, quien ante cualquier eventualidad,

realizaría el rescate arqueológico respectivo en coordinación con el personal del Ministerio de

Cultura.

9.2 Plan de monitoreo ambiental

En esta sección se presenta el Plan de Monitoreo Ambiental diseñado para la Modificación del Estudio de Impacto Ambiental – Optimización del Diseño y Operación de la Presa Vizcachas. Este plan será ejecutado durante las etapas de construcción y operación del proyecto. Las actividades de monitoreo y mantenimiento ambiental de la etapa de cierre se presentan en el Capítulo 11.

El propósito del Plan de Monitoreo Ambiental es hacer un seguimiento de aquellos parámetros que han sido identificados como potencialmente afectados por las actividades inherentes a la modificación del proyecto y cuyo comportamiento o tendencia en el tiempo refleja las condiciones del desarrollo del mismo. Los resultados de este plan de monitoreo serán usados como un mecanismo para medir la efectividad del Plan de Manejo Ambiental, de tal manera que dicho plan será evaluado periódicamente y podría ser modificado, si fuese necesario, con el fin de conseguir los resultados deseados, considerando cambios en la legislación relacionada y sensibilidad ambiental de los parámetros.

El Plan de Monitoreo Ambiental proporcionará también la información necesaria para constituir la base de datos ambientales de las actividades de la modificación del proyecto en el área alrededor de la presa Vizcachas. Esta base de datos será una herramienta fundamental para la organización y sistematización de la información, así como para la elaboración de los reportes a ser presentados a las autoridades en otras instancias.

Debido a que el presente plan ha sido desarrollado antes de la construcción y el inicio del proyecto, podría requerir actualizaciones. Estas futuras actualizaciones podrían incluir modificaciones en la ubicación de las estaciones de monitoreo, los parámetros registrados, las frecuencias, los protocolos y/o el manejo de información.

En la Tabla 9.2. se presenta un resumen de los componentes ambientales que formarán parte del programa de monitoreo ambiental propuesto, se detallan los parámetros, metodología, ubicación de los puntos de monitoreo y frecuencias de muestreo.

9.2.1 Objetivos

Los objetivos del Plan de Monitoreo Ambiental son los siguientes:

 Conocer los efectos reales, en escala espacial y temporal, ocasionados por las actividades de la modificación del proyecto, a través de mediciones en los componentes ambientales señalados más adelante.

 Verificar la efectividad de las medidas de prevención, mitigación y control propuestas.

 Verificar el cumplimiento de las normas ambientales aplicables y compromisos asumidos por la empresa.

 Detectar de manera temprana cualquier efecto no previsto y no deseado, producto de la ejecución del proyecto, de modo que sea posible controlarlo definiendo y adoptando medidas o acciones apropiadas y oportunas.

9.2.2 Componentes

El programa de monitoreo considera los siguientes componentes ambientales:

 Estabilidad física

 Meteorología

 Hidrología

 Calidad del aire

 Ruidos y vibraciones

 Agua superficial

 Agua subterránea

 Flora

 Fauna terrestre

 Vida acuática

 Restos arqueológicos

Para cada uno de estos componentes, el plan de monitoreo incluye los siguientes alcances:

 Aspectos: proporcionan información del componente en relación a su importancia para el proyecto.

 Parámetros: corresponden a las variables físicas, químicas, biológicas o culturales que son medidas y registradas para caracterizar el estado y la evolución de los componentes ambientales.

 Norma ambiental o criterio: indica los límites y estándares establecidos en las normas correspondientes, los cuales serán utilizados para comparar los resultados del monitoreo. Asimismo, especifican las guías o lineamientos de prácticas ambientales contenidas en normas técnicas, guías ambientales o protocolos. De no existir regulaciones nacionales, se podrán aplicar criterios que tengan como referencia los estudios de línea base del proyecto o los criterios internacionales que se consideren necesarios.

 Estaciones de monitoreo: corresponden a los lugares de medición y control

seleccionados para cada componente ambiental.

 Metodología: se refiere a la metodología de medición, recolección de datos y de análisis de la información, en cada caso.

 Frecuencia: se refiere a la periodicidad con que se efectúan las mediciones, se colectan las muestras y/o se analiza cada parámetro.

 Manejo de la información y reporte: se refiere a la metodología y a la frecuencia con la que se prepararán los reportes.

A continuación se describe cada uno de los componentes ambientales a ser evaluados.

9.2.2.1 Estabilidad física Aspectos

Si bien el diseño de la presa cumple con los factores de seguridad requeridos y su estabilidad física cumple con los factores de seguridad exigidos para el deslizamiento y capacidad de carga admitida, se plantea este monitoreo de manera preventiva.

En ese sentido, como parte de este monitoreo se realizará una evaluación periódica de la estabilidad física de taludes para el dique Vizcachas. La ocurrencia de riesgos geológicos depende de la confluencia de múltiples factores que desencadenan en la inestabilidad de las laderas, por lo que la ejecución de las labores del proyecto deberá desarrollarse tomando en consideración la topografía de la zona y los procesos erosivos. Cabe precisar que el diseño de la presa considera el sismo máximo creíble en la zona.

Para el control de la erosión se plantean las mismas medidas que las contempladas en la Primera Modificación del EIA (Knight Piésold, 2008), con el fin de determinar la efectividad de las medidas planteadas para evitar o minimizar el riesgo de ocurrencia de los procesos erosivos.

Parámetros

Se mantienen los mismos parámetros que los considerados inicialmente:

 Determinar la presencia de riesgos geológicos, debiéndose caracterizar el tipo, el área afectada y la efectividad de las medidas implementadas.

 Registrarán las acciones requeridas para minimizar los procesos y el total de medidas

tomadas por flanco o zona de trabajo. Este registro será de utilidad posteriormente

como un indicador de la efectividad de las medidas implementadas y de la

recuperación de las zonas afectadas.

Normas ambientales y criterios

No existe una normativa explícita relacionada con los procesos erosivos; sin embargo, debido a la magnitud de los daños a los suelos, vegetación y/o aguas que los procesos erosivos pueden causar, es imprescindible su evaluación, especialmente en las zonas identificadas como de alto riesgo físico.

Estaciones de monitoreo

Se hará un seguimiento del proceso erosivo y la estabilidad de taludes, por lo cual se ejecutarán los lugares de monitoreo de acuerdo a la ocurrencia de procesos no previstos, a fin de evitar su ampliación y detener su acción sobre las laderas.

Metodología

Durante la evaluación se colectará información detallada sobre las pendientes y la topografía específica del terreno, las propiedades físicas y químicas del suelo y las características de la cobertura vegetal. Asimismo, esta información se complementará con la información meteorológica (parámetros de precipitación y humedad relativa) de la estación Vizcachas.

Posteriormente, se plantea desarrollar recorridos continuos en las zonas consideradas críticas a cargo de personal de AAQ y de trabajadores de las diferentes cuadrillas previamente capacitados.

Entre las medidas generales para el control de erosión se ha previsto la revegetación de zonas perturbadas una vez finalizadas las labores.

Frecuencia

Las evaluaciones tendrán una frecuencia continua. Asimismo, se harán revisiones después de la ocurrencia de precipitaciones fuertes, siempre teniendo en cuenta las medidas de seguridad para el desempeño de las labores.

La frecuencia de evaluación disminuirá su intensidad en la medida en que los indicadores planteados decrezcan en sus valores.

Manejo de información y reporte

Los resultados del monitoreo serán introducidos en la base de datos ambiental del Proyecto

Quellaveco.

9.2.2.2 Meteorología

No se consideran estaciones de monitoreo adicionales a las contempladas en la Primera Modificación del EIA. Se mantendrá la estación de monitoreo Huachunta (cerca del área de la presa Vizcachas, en las coordenadas UTM 8 153 330 N, 355 567 E – WGS84 19S), la cual colectará data de los siguientes parámetros:

 Precipitación

 Temperatura del aire

 Presión barométrica

 Humedad relativa

 Evaporación y radiación solar

 Velocidad y dirección del viento

9.2.2.3 Calidad del aire

Al igual que en el caso anterior, no se considera necesario incrementar el número de estaciones o parámetros de calidad de aire contemplados en la Primera Modificación del Proyecto Quellaveco. En ese sentido, se mantendrá el monitoreo trimestral en la estación Vizcachas (coordenadas UTM 8 159 651 N, 355 530 E - WGS 84 19S). Ver Figura 9.1.

9.2.2.4 Ruidos y vibraciones

Del mismo modo que en el caso del monitoreo de calidad de aire, las características de las actividades de la Optimización del Diseño y Operación de la Presa Vizcachas no ameritan la inclusión de nuevos puntos de monitoreo de ruidos y vibraciones. Por tanto, se mantendrá el monitoreo planteado en la Primera Modificación del EIA del Proyecto Quellaveco en las estaciones R-10: Escuela de Chilota (8 153 516 N, 346 832 E - WGS 84 19S) y R-11:

Poblado de Huachunta (coordenadas UTM 8 150 668 N, 356 132 E - WGS 84 19S). Ver Figura 9.2.

9.2.2.5 Agua superficial

Considerando que el proyecto no abarca nuevas áreas de influencia, con respecto al agua superficial, aguas debajo de la presa Vizcachas, se mantendrán las mismas estaciones de monitoreo que las planteadas en la Primera Modificación del EIA (Knight Piésold, 2008).

Estas estaciones son las siguientes:
