PREPARADO POR:

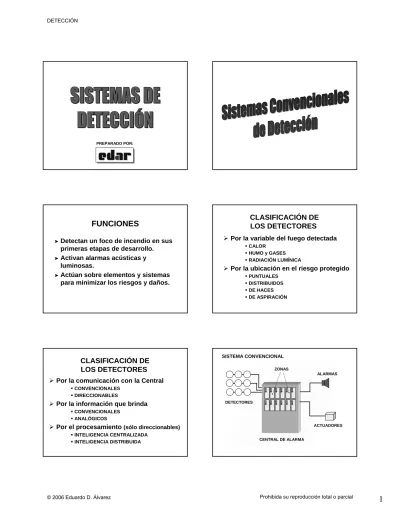

FUNCIONES
!Detectan un foco de incendio en sus primeras etapas de desarrollo. !Activan alarmas acústicas y
luminosas.
!Actúan sobre elementos y sistemas para minimizar los riesgos y daños.
CLASIFICACIÓN DE
LOS DETECTORES
¾Por la variable del fuego detectadaCALOR
HUMO y GASES
RADIACIÓN LUMÍNICA
¾Por la ubicación en el riesgo protegido
PUNTUALES
DISTRIBUIDOS
DE HACES
DE ASPIRACIÓN
¾Por la comunicación con la Central
CONVENCIONALES
DIRECCIONABLES
¾Por la información que brinda
CONVENCIONALES
ANALÓGICOS
¾Por el procesamiento (sólo direccionables)
INTELIGENCIA CENTRALIZADA INTELIGENCIA DISTRIBUIDA
CLASIFICACIÓN DE
LOS DETECTORES
SISTEMA CONVENCIONAL DETECTORES CENTRAL DE ALARMA ALARMAS ZONAS ACTUADORESSISTEMA INTERROGADO DETECTORES CODIFICADOS CENTRAL DE ALARMA DET. 123 ALARMAS ACTUADORES DISPLAY
SISTEMA INTERROGADO AVANZADO
ALARMAS ACTUADORES
CENTRAL DE ALARMA
DET. 123
TIPOS DE DETECTORES
De temperatura fija bimetálicos De temperatura fija con eutéctico
De temperatura fija con ampolleta de cuarzo
Termovelocimétricos con cámara de aire
Termovelocimétricos mediante dilatación
De humo con análisis fotoeléctrico
De humo con cámara de ionización
De llama con sensor ultravioleta De llama con sensor infrarrojo
Colector de Calor Soldadura Eutéctica Diafragma Ventilación Contactos DETECTOR TERMOVELOCIMÉTRICO CON CÁMARA COMPENSADA
Cámara de aire Conductores de conexión Tornillos de Ajuste Pared de Aislamiento Sellos herméticos de vidrio Aislamiento Contactos Varillas de baja dilatacíón Sello Carcasa de alta dilatación DETECTOR TERMOVELOCIMÉTRICO POR DILATACIÓN COMPENSADA
CIELORRASO PA R E D 10 cm 10 cm 30 cm Parte superior del detector es aceptable aquí Aceptable aquí Nunca aquí
Dimensiones respecto del borde más cercano del detector.
MONTAJE DE DETECTORES
Espaciamiento “listado” 9m x 9m MONTAJE DE DETECTORES Detector Ø 12,7m Emisor Receptor Circuito electrónico Cámara de análisis Por oscurecimiento
DETECTOR FOTOELÉCTRICO DE HUMO
Emisor Receptor Circuito electrónico Cámara de análisis Por efecto Tyndall Trampa de luz
DETECTOR FOTOELÉCTRICO DE HUMO DETECTOR DE HUMO POR IONIZACIÓN
Circuito electrónico Radioisótopo Am241
+
+
+
Cámara de análisis Circuito electrónico Radioisótopo Am241+
+
+
DETECTOR DE HUMO POR IONIZACIÓN
Circuito electrónico Radioisótopo Am241
+
+
+
Circuito electrónico
Radioisótopo Am241
+
DETECTOR DE HUMO POR IONIZACIÓN
Circuito electrónico Radioisótopo Am241 Doble Cámara de análisis
DETECTOR DE HUMO POR IONIZACIÓN
DETECTORES DE HUMO DETECTOR PARA CONDUCTOS DISPOSITIVOS DE NOTIFICACION
AVISADORES MANUALES (Pull Stations) (Estaciones de alarma) SENSOR DE FLUJO PARA CAÑERÍA DE ROCIADORES AUTOMÁTICOS SUPERVISIÓN DE VÁLVULAS DE LA RED DE INCENDIO DIODO LÁSER CON LENTES INTEGRADAS HAZ LÁSER RECEPTOR LENTE DETECTOR VIEW DETECTOR VIEW
Sensibilidad = 0,1 %/m (Convencional = 4,5 %/m)
Nueve niveles de alarma y de prealarma
Central con algoritmos complejos que
requiere dos detectores por local
Área de cobertura de 40 m2
Doble LED con doble color
DETECTOR NOTIFIER VIEW LPX-751
VIEW VIEW VIEW VIEW DETECTOR HARSH AIRE, POLVO, HUMO O NIEBLA DE AGUA AIRE FILTRADO DETECTOR FOTOELÉCTRICO Y VENTILADOR AIRE SALIENTE FILTROS
DETECTOR HARSH
Especial para áreas sucias como textiles
y papeleras (Harsh-areas).
Concepto de aspiración puntual.
Posee dos filtros que evitan el ingreso
de partículas mayores a 25 micrones.
Uno de los filtros es reemplazable.
Resistente al vapor de agua ambiental.
Requiere alimentación independiente.
Resiste elevadas velocidades de aire.
DETECTOR NOTIFIER HARSH HPX-751
Fotoeléctrico con rango ampliado: apto
para fuegos de llama y fuegos de brasa.
Comunicación convencional.
Evita la presencia de material radiactivo.
Fuente de luz mediante LED infrarrojo.
Indicación con dos LED bicolores.
Sistema de verificación magnética dual.
Prueba automática de sensibilidad.
DETECTOR HOCHIKI SLR-24
Gran cantidad de detectores (400 por lazo)
Ubicación biunívoca del detector.
Información mediante display, impresora, PC.
Información descriptiva de la ubicación. Ajuste de la sensibilidad (manual y automática) Información analógica de la variable analizada.
Varios niveles de alarma.
CENTRALES DE ALARMA MODERNAS
Algoritmos de decisión que involucran varios detectores.
Señalización remota mediante display.
Señalización acústica codificada.
Programable mediante teclado o PC con
software especial para simulación y control.
Módulos de interface con sistemas o
detecto-res convencionales (no direccionables).
CENTRALES DE ALARMA MODERNAS
Módulos de interface con salida mediante relay.
Control temporal que toma en cuenta hora, día
de la semana y feriados.
Compensación por acumulación de suciedad.
Señales de requerimiento de mantenimiento.
Señalización remota mediante pager.
Controlan descargas extintoras.
Módulos aisladores de línea para bloquear
cortorcircuitos.
HAZ INFRARROJO
DETECTORES DE HUMO MEDIANTE HAZ INFRARROJO
TRANSMISOR RECEPTOR
1 m máx 110 m máx
DETECTORES DE HUMO MEDIANTE HAZ INFRARROJO
18 m máx 110 m máx
PLANTA
DETECTORES DE HUMO MEDIANTE HAZ INFRARROJO
DETECTORES DE HUMO MEDIANTE HAZ INFRARROJO
DETECTORES DE HUMO MEDIANTE HAZ INFRARROJO
DETECTORES DE HUMO MEDIANTE HAZ INFRARROJO
DETECTORES DE HUMO MEDIANTE HAZ INFRARROJO
Especial para grandes espacios: gimnasios,
iglesias, atrios, museos, túneles, cámaras anecoicas.
Hasta 110 metros de longitud de haz.
Insensible a la velocidad del aire.
Compensación automática por suciedad.
Requiere ajustes locales óptico, de intensidad y de sensibilidad.
No ofrece zonificación.
DETECTORES DE HUMO MEDIANTE HAZ INFRARROJO
CAÑERÍAS DE ASPIRACIÓN
VENTILADOR CÁMARA DE ANÁLISIS
Cámara de análisis con nefilómetro
Contadores láser de partículas
Cámara de niebla de Wilson
Aspiración convencional
TIPOS DE SISTEMAS
DETECCIÓN POR ASPIRACIÓN
Un único detector de alta sensibilidad:
0,005%/m (convencional = 1,5%/m)
Puede operar en ambientes con gran
movimiento de aire.
Bajo costo de la instalación.
Acumula el humo tomado por varios orificios
reduciendo el efecto de dilución.
VENTAJAS
DETECCIÓN POR ASPIRACIÓN
Especialmente para ambientes limpios.
Posee partes mecánicas.
Requiere más mantenimiento:
Filtros, Lámpara, Láser
Reduce la zonificación del sistema.
DESVENTAJAS
DETECCIÓN POR ASPIRACIÓN
NEFILÓMETRO
ENTRADA DE AIRE SALIDA DE AIRE
LUZ INCIDENTE LÁMPARA LENTE IRIS RECEPTOR COLECTOR FILTRO CAÑERÍAS DE ASPIRACIÓN NEFILÓMETRO COMANDO Detección
Cámara de Análisis Láser
Detección por Dispersión Láser
Detección por Aspiración Convencional VENTILADOR DETECTOR POR IONIZACIÓN DETECTOR FOTOELÉCTRICO INGRESO DE AIRE SALIDA DE AIRE Detección por Cámara de Niebla de Wilson NIVELES DE ALARMA NIVEL ANALÓGICO
DETECTORES DE TEMPERATURA DISTRIBUIDOS (LINEALES) CABLE SENSOR CENTRAL ELEMENTO DE FIN DE LÍNEA
Presentan sensibilidad distribuida.
Cables sensores de temperatura fija:
dos o tres conductores tensionados.
Cables sensores analógicos: dos
con-ductores coaxiales o cuatro retorcidos.
Excelentes para condiciones
ambien-tales severas y donde no pueden insta-larse otros sistemas.
DETECTORES DE TEMPERATURA DISTRIBUIDOS (LINEALES)
En los de temperatura fija se indica la
distancia del punto de calor.
Hay modelos de temperatura dual que
ofrecen aviso de alarma y prealarma.
Cables sensores analógicos son
resete-ables y no muestran el punto de calor.
Debe ajustarse la sensibilidad
depen-diendo de la longitud y la temperatura.
DETECTORES DE TEMPERATURA DISTRIBUIDOS (LINEALES)
DETECTORES DE TEMPERATURA DISTRIBUIDOS (LINEALES) CABLE SENSOR DE TEMPERATURA FIJA CABLE ANALÓGICO COAXIAL CABLE ANALÓGICO DE CUATRO CONDUCTORES Conductores Helicoidales Tensionados Polímero con Temperatura Fija de Fusión
Vaina exterior de Protección
Material con Coeficiente Negativo de Temperatura Conductores Internos Conductores Material Sensible al Calor Cinta Protectora Cubierta Exterior Diámetro Aproximado 1/8” DETECTOR LINEAL DE TEMPERATURA Detección Combinada UV e IR Detección Combinada UV e IR
