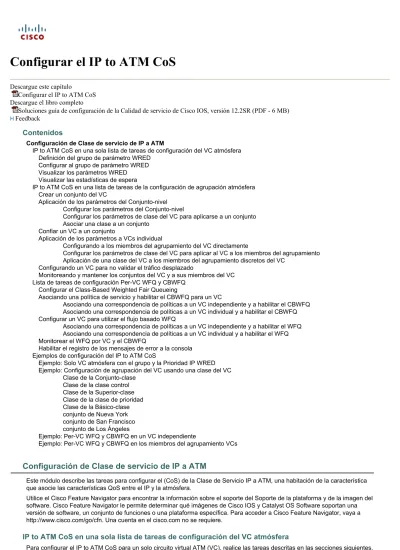

Configurar el IP to ATM CoS

(1)

Configurar el IP to ATM CoS

Descargue este capítulo

Configurar el IP to ATM CoS Descargue el libro completo

Soluciones guía de configuración de la Calidad de servicio de Cisco IOS, versión 12.2SR (PDF - 6 MB) Feedback

Contenidos

Configuración de Clase de servicio de IP a ATM

IP to ATM CoS en una sola lista de tareas de configuración del VC atmósfera Definición del grupo de parámetro WRED

Configurar al grupo de parámetro WRED Visualizar los parámetros WRED Visualizar las estadísticas de espera

IP to ATM CoS en una lista de tareas de la configuración de agrupación atmósfera Crear un conjunto del VC

Aplicación de los parámetros del Conjunto-nivel Configurar los parámetros del Conjunto-nivel

Configurar los parámetros de clase del VC para aplicarse a un conjunto Asociar una clase a un conjunto

Confiar un VC a un conjunto

Aplicación de los parámetros a VCs individual

Configurando a los miembros del agrupamiento del VC directamente

Configurar los parámetros de clase del VC para aplicar al VC a los miembros del agrupamiento Aplicación de una clase del VC a los miembros del agrupamiento discretos del VC

Configurando un VC para no validar el tráfico desplazado

Monitoreando y mantener los conjuntos del VC y a sus miembros del VC Lista de tareas de configuración Per-VC WFQ y CBWFQ

Configurar el Class-Based Weighted Fair Queueing

Asociando una política de servicio y habilitar el CBWFQ para un VC

Asociando una correspondencia de políticas a un VC independiente y a habilitar el CBWFQ Asociando una correspondencia de políticas a un VC individual y a habilitar el CBWFQ Configurar un VC para utilizar el flujo basado WFQ

Asociando una correspondencia de políticas a un VC independiente y a habilitar el WFQ Asociando una correspondencia de políticas a un VC individual y a habilitar el WFQ Monitorear el WFQ por VC y el CBWFQ

Habilitar el registro de los mensajes de error a la consola Ejemplos de configuración del IP to ATM CoS

Ejemplo: Solo VC atmósfera con el grupo y la Prioridad IP WRED Ejemplo: Configuración de agrupación del VC usando una clase del VC

Clase de la Conjunto-clase Clase de la clase control Clase de la Superior-clase Clase de la clase de prioridad Clase de la Básico-clase conjunto de Nueva York conjunto de San Francisco conjunto de Los Ángeles

Ejemplo: Per-VC WFQ y CBWFQ en un VC independiente

Ejemplo: Per-VC WFQ y CBWFQ en los miembros del agrupamiento VCs

Configuración de Clase de servicio de IP a ATM

Este módulo describe las tareas para configurar el (CoS) de la Clase de Servicio IP a ATM, una habitación de la característica que asocie las características QoS entre el IP y la atmósfera.

Utilice el Cisco Feature Navigator para encontrar la información sobre el soporte del Soporte de la plataforma y de la imagen del software. Cisco Feature Navigator le permite determinar qué imágenes de Cisco IOS y Catalyst OS Software soportan una versión de software, un conjunto de funciones o una plataforma específica. Para acceder a Cisco Feature Navigator, vaya a http://www.cisco.com/go/cfn. Una cuenta en el cisco.com no se requiere.

IP to ATM CoS en una sola lista de tareas de configuración del VC atmósfera

Para configurar el IP to ATM CoS para un solo circuito virtual ATM (VC), realice las tareas descritas en las secciones siguientes. Las tareas de las dos primeras secciones son obligatorias; las tareas de las secciones restantes son opcionales.

(2)

• Definiendo al grupo de parámetro WRED (requerido) • Configurando al grupo de parámetro WRED (requerido) • Visualizando los parámetros WRED (opcionales) • Visualizando las estadísticas de espera (opcionales)

La característica del IP to ATM CoS requiere la Administración del circuito virtual permanente (PVC) atmósfera. Definición del grupo de parámetro WRED

Comando Propósito

Router(config)# random-detect-group

group-name Define el WRED o al grupo de parámetro VIP-_{distribuido WRED (DWRED).}

Configurar al grupo de parámetro WRED

Paso

1 Router(config)#group group-name random-detect- Especifica grupo del parámetro WRED o_DWRED. Paso

2 Router(config)# weighting-constant exponent

exponential-o

Router(config)# precedence precedence min-threshold max-threshold mark-probability-denominator

Configura el factor de ponderación

exponencial para el cálculo de los tamaños promedios de la cola para grupo del parámetro especificado WRED o DWRED. o

Configura grupo del parámetro especificado WRED o DWRED para una Prioridad IP determinada.

Visualizar los parámetros WRED

Router# show queueing random-detect [ interface atm_subinterface [vc [[vpi/]

vci]]]

Visualiza los parámetros de cada VC con el WRED o el DWRED habilitado en la subinterfaz ATM especificada.

Visualizar las estadísticas de espera

Router# show queueing interface

interface-number [vc [[vpi/] vci]] Visualiza las estadísticas de espera de un VC_{específico en una interfaz.}

IP to ATM CoS en una lista de tareas de la configuración de agrupación atmósfera

Para configurar el IP to ATM CoS en un conjunto atmósfera, realice las tareas en las secciones siguientes.

• Creando un conjunto del VC (requerido)

• Aplicando los parámetros del Conjunto-nivel (requeridos) – Configurar los parámetros del Conjunto-nivel

– Configurar los parámetros de clase del VC para aplicarse a un conjunto – Asociar una clase a un conjunto

• Confiando un VC a un conjunto (requerido)

• Aplicando los parámetros a VCs individual (requerido)

– Configurando a los miembros del agrupamiento del VC directamente

– Configurar los parámetros de clase del VC para aplicar al VC a los miembros del agrupamiento – Aplicación de una clase del VC a los miembros del agrupamiento discretos del VC

• Configurando un VC para no validar el tráfico desplazado (opcional)

• Monitoreando y mantener los conjuntos del VC y a sus miembros del VC (opcionales) La característica del IP to ATM CoS requiere la administración de PVC atmósfera.

(3)

Crear un conjunto del VC

Router(config-subif)# bundle

bundle-name Crea el conjunto especificado y ingresa el modo de la_{configuración de agrupación.}

Aplicación de los parámetros del Conjunto-nivel

Configurar los parámetros del Conjunto-nivel

Comando Propósito Router(config-atm-bundle)# protocol protocol { protocol-address | inarp} [[no] broadcast]

Configura una correlación estática o habilita el protocolo inverse address resolution (ARP inverso) o el ARP inverso transmite para el conjunto.

Los parámetrosdel Conjunto-nivel de la nota pueden ser aplicados asignando las clases del VC o directamente aplicándolas al conjunto. Los parámetros aplicados a través de una clase del VC asignada al conjunto son reemplazados por ésos aplicados en el nivel del conjunto. los parámetros del Conjunto-nivel son reemplazados por los parámetros aplicados a un VC individual.

Router(config-atm-bundle)# encapsulation aal-encap

Configura el capa de adaptación ATM (AAL) y el tipo de encapsulación para el conjunto.

Router(config-atm-bundle)# inarp minutes Configura el período de tiempo inverso ARP para todos los miembros_{del agrupamiento del VC.}

Router(config-atm-bundle)# broadcast Habilita el reenvío de broadcast para todos los miembros del_{agrupamiento del VC.}

Router(config-atm-bundle)# oam retry up-count down-up-count retry frequency

Configura los parámetros de agrupamiento del VC relacionados con la Administración del Operación, administración y mantenimiento (OAM).

Router(config-atm-bundle)# oam-bundle [ manage] [frequency]

Generación de celda de punta a punta y administrador de OAM del OAM Loopback F5 de los permisos para todo el VCs en el conjunto.

Configurar los parámetros de clase del VC para aplicarse a un conjunto

Router(config-vc-class)# oam-bundle [manage] [frequency

]

Generación de celda de punta a punta y administrador de OAM del OAM Loopback F5 de los permisos para todo el VCs en el conjunto.

El usode la nota de una clase del VC permite que usted configure un conjunto que aplica los atributos múltiples a él inmediatamente porque usted aplica la clase sí mismo al conjunto. El uso de una clase permite que usted generalice un parámetro a través de todo el VCs, después de lo cual (para algunos parámetros) usted puede modificar ese parámetro para VCs individual. (Véase la sección el “aplicar de los parámetros a VCs individual” para más información.)

Asociar una clase a un conjunto

Router(config-atm-bundle)# class-bundle vc-class-name

Configura un conjunto con los comandos del conjunto-nivel contenidos en la clase especificada del VC.

Los parámetrosde la nota fijados con los comandos del conjunto-nivel contenidos en la clase del VC se aplican al conjunto y a todos sus miembros del VC. los parámetros del Conjunto-nivel aplicados con los comandos configurados directamente en el conjunto

reemplazan ésos aplicados a través de una clase del VC. Algunos parámetros del conjunto-nivel aplicados con un VC clasifican o directamente al conjunto puede ser reemplazado por los comandos que usted aplica directamente a VCs individual en el modo de configuración del conjunto-VC.

(4)

Confiar un VC a un conjunto

Router(config-atm-bundle)# pvc-bundle pvc-name [vpi/] [

vci]

Agrega el VC especificado al conjunto y ingresa al modo de configuración del conjunto-VC para configurar a los miembros del agrupamiento especificados del VC.

Aplicación de los parámetros a VCs individual

Configurando a los miembros del agrupamiento del VC directamente

Router(config-if-atm-member)#

ubr output-pcr [input-pcr] Configura el VC para la Velocidad de bit sin especificar_{(UBR) QoS y especifica la velocidad de célula de cresta de} la salida (PCR) para ella.

Router(config-if-atm-member)# ubr+ output-pcr output-mcr [

input-pcr] [input-mcr]

Configura el VC para UBR QoS y especifica la salida PCR y la velocidad de celda garantizada mínimo de la salida para ella.

Router(config-if-atm-member)# vbr-nrt output-pcr output-scr output-mbs [input-pcr] [ input-scr] [input-mbs]

Configura el VC para la Velocidad de bits variable (VBR-NRT) QoS no en tiempo real y especifica la salida PCR, la velocidad sostenida de celda de la salida, y los tamaños de celda de la ráfaga máxima de la salida para ellos. Router(config-if-atm-member)#

precedence [other | range] Configura los Niveles de precedencia para el VC. Router(config-if-atm-member)#

bump {implicit | explicit precedence-level | traffic}

Configura las reglas que topan para el VC. Router(config-if-atm-member)#

protect {group | vc} Configura el VC para pertenecer al grupo protegido del_{conjunto o para ser miembros del agrupamiento} individualmente protegidos del VC.

Configurar los parámetros de clase del VC para aplicar al VC a los miembros del agrupamiento

Comando Propósito Router(config-vc-class)# bump { implicit | explicit precedence-level | traffic}

Especifica las reglas que topan para el miembro del VC a quien la clase es aplicada. Estas reglas determinan a qué VC en el tráfico del conjunto se dirige cuando van los miembros del agrupamiento del VC del portador abajo.

Notausted puede también agregar los siguientes comandos a una clase del VC de ser utilizado para configurar a los miembros del agrupamiento del VC: ubr ubr+, y vbr-nrt. Cuando un VC es un miembro de un conjunto del VC, los siguientes comandos no se pueden utilizar en el modo de la VC-clase para configurar el VC: encapsulation protocol inarp, y broadcast. Estos

comandos son útiles solamente en el nivel del conjunto, no el nivel de los miembros del agrupamiento. La configuración para un VC individual reemplaza la configuración colectiva aplicada a todos los miembros del agrupamiento del VC con la

aplicación de una clase del VC al conjunto. Router(config-vc-class)# precedence precedence min-threshold max-threshold mark- probability-denominator

Define los Niveles de precedencia para el miembro del VC a quien la clase es aplicada.

Router(config-vc-class)# protect { group | vc}

Configura el VC como miembro del grupo protegido del conjunto o como VC individualmente protegido.

(5)

Aplicación de una clase del VC a los miembros del agrupamiento discretos del VC

Router(config-if-atm-member)# class-vc

vc-class -name Asigna una clase del VC a los miembros del_{agrupamiento del VC.}

Configurando un VC para no validar el tráfico desplazado

no bump traffic Configura el VC para no validar ningún tráfico desplazado_{que fuera reorientado de otra manera a él.}

Monitoreando y mantener los conjuntos del VC y a sus miembros del VC

Router# show atm bundle

bundle-name Visualiza los atributos del conjunto asignados a cada miembro_{del VC del conjunto y al estado de funcionamiento actual de los}

miembros del VC. Router# show atm bundle

bundle-name statistics [ detail]

Estadísticas o estadísticas detalladas de las visualizaciones en el conjunto especificado.

Router# show atm map _{Visualiza una lista de todas las correlaciones estáticas}

configuradas atmósfera a los host remotos en una red ATM y en la atmósfera el conjunto asocia.

Router# debug atm bundle

errors Visualiza la información sobre los errores del conjunto. Router# debug atm bundle

events Visualiza un expediente de los paquetes de eventos.

Lista de tareas de configuración Per-VC WFQ y CBWFQ

Para configurar el IP to ATM CoS para el WFQ por VC y el CBWFQ, realice las tareas descritas en las secciones siguientes. • Configurando el Class-Based Weighted Fair Queueing (requerido)

• Asociando una política de servicio y habilitando el CBWFQ para un VC (requerido) • Configurando un VC para utilizar el flujo basado WFQ (opcional)

• Monitoreando el WFQ por VC y el CBWFQ (opcionales)

• Habilitando el registro de los mensajes de error a la consola (opcional) La característica del IP to ATM CoS requiere la administración de PVC atmósfera. Configurar el Class-Based Weighted Fair Queueing

Antes de configurar el CBWFQ para un VC, usted debe realizar las tareas siguientes usando los comandos estándar CBWFQ: • Cree una o más clases que se utilizarán para clasificar el tráfico enviado a través del VC

• Defina una correspondencia de políticas que contiene las clases que se utilizarán como la política de servicio

Notausted puede configurar las políticas de clase para tantas clases como se definen en el router, hasta el máximo de 64. Sin embargo, la cantidad total de ancho de banda afectada un aparato para toda clasifica incluido en una correspondencia de políticas que se asociará a un VC no debe exceder el 75 por ciento del ancho de banda disponible del VC. Que sigue habiendo el 25 por ciento del ancho de banda disponible se utiliza para la encapsulación, tal como la célula ATM por encima (también designado los impuestos de célula ATM), ruteando y tráfico Best-Effort (mejor esfuerzo), y otras funciones que asuman los gastos indirectos. Para más información sobre la asignación de ancho de banda, vea el módulo de la “descripción general de la administración de congestión”.

Porque el CBWFQ le da la garantía mínima del ancho de banda, usted puede aplicar solamente el CBWFQ a VCs que tiene estas clases del servicio: Velocidad de bits disponible (ABR) y Velocidad de bits variable (VBR). Usted no puede aplicar el WFQ por VC y el CBWFQ al UBR y la Velocidad de bit sin especificar más (UBR+) VCs porque ambas clases de servicio son las clases Best-Effort que no garantizan el ancho de banda mínima. Cuando el CBWFQ se habilita para un VC, todas las clases configuradas como parte de la política de servicio están instaladas en el sistema Fair Queuing.

Además de configurar el CBWFQ en el VC llano, la característica del IP to ATM CoS permite que usted configure el flujo basado WFQ en el VC llano. Porque el flujo basado WFQ le da la clase Best-Effort de servicio - es decir, no garantiza el ancho de

(6)

banda mínima — usted puede configurar el WFQ por VC para todos los tipos de CoS VCs: ABR, VBR, UBR, y UBR+. Per-VC el WFQ utiliza el clase class-default. Por lo tanto, para configurar el WFQ por VC, usted debe primero crear una correspondencia de políticas y configurar el clase class-default. (Usted no necesita crear el clase class-default, se predefine que, pero usted debe configurarlo.) Para el WFQ por VC, el clase class-default se debe configurar con fair-queue el comando de configuración de clase del directiva-mapa.

Además de configurar fair-queue el comando de configuración de clase del directiva-mapa, usted puede configurar la clase predeterminada con queue-limit el comando o random-detect el comando, pero no ambas. Por otra parte, si usted quisiera que la clase predeterminada utilizara el flujo basado WFQ, usted no puede configurar la clase predeterminada con bandwidth el comando de configuración de clase del directiva-mapa — para hacer tan descalificaría la clase predeterminada como el flujo basado WFQ, y por lo tanto aplicación del límite de la política de servicio que contiene la clase a ABR y a VBR VCs.

Asociando una política de servicio y habilitar el CBWFQ para un VC

Asociar una correspondencia de políticas a un VC independiente

Router(config-if-atm-vc)#

service-policy output policy-map Los permisos CBWFQ y asocian la correlación de políticas_{de servicio especificada al VC que es creado o} modificado.

y habilitando el CBWFQ

Asociar una correspondencia de políticas a un VC individual

service-policy output policy-map Los permisos CBWFQ y asocian la correlación de_{políticas de servicio especificada al VC que es creado o} modificado.

y habilitando el CBWFQ

Observe service-policy output y random-detect-group los comandos son mutuamente - exclusiva; usted no puede aplicar a un grupo WRED a un VC para las cuales usted ha habilitado el CBWFQ con la aplicación de una política de servicio. Por otra parte, antes de que usted pueda configurar un comando, usted debe inhabilitar el otro si se configura. Configurar un VC para utilizar el flujo basado WFQ

Paso 1

Router(config)#

policy-map policy-map Especifica el nombre del policy map que se creará o_modificará. Paso

2 Router(config-pmap)#class class-default default-class-name

Especifica la clase predeterminada para que se pueda configurar o modificar su política.

Notausted puede incluir otras clases en la misma correspondencia de políticas que la que contiene la clase del flujo basado WFQ. Los paquetes correspondidos con no de otra manera son seleccionados por los criterios de concordancia predeterminados del clase class-default. Paso 3 Router(config-pmap-c)# fair-queue number-of-dynamic-queues

Especifica la Cantidad de colas dinámicas que se reservará para uso del flujo basado WFQ que se ejecuta en la clase predeterminada.

La notapor abandono - es decir, incluso si usted no configura el clase class-default con fair-queue el comando de configuración de clase del directiva-mapa y usted no lo configura con bandwidth el comando de configuración de clase del directiva-mapa — la clase predeterminada se define como flujo basado WFQ.

Paso

4 Router(config-pmap-c)# queue-limit number-of-packets

Especifica la cantidad máxima de paquete que se puede hacer cola para la clase.

Permisos WRED. La política de clase caerá los paquetes usando el WRED en vez de la eliminación de cola.

(7)

o

Router(config-pmap-c)# random-detect

Asociando una correspondencia de políticas a un VC independiente y a habilitar el WFQ

Router(config-if-atm-vc)# service-policy output policy-map

Permisos WFQ para el VC asociando la correspondencia de políticas especificada que contiene el clase class-default al VC que es creado o modificado.

Asociando una correspondencia de políticas a un VC individual y a habilitar el WFQ

Router(config-if-atm-member)# service-policy output policy-map

Permisos WFQ para los miembros del agrupamiento del VC asociando la correspondencia de políticas especificada que contiene el clase class-default a los miembros del agrupamiento del VC.

Monitorear el WFQ por VC y el CBWFQ

Router# show queue interface-name

interface-number [vc [vpi/] vci]] Visualiza el contenido de los paquetes dentro de_{una cola para una interfaz particular o el VC.} Router# show queueing interface

interface-number [vc [[vpi/] vci]] Visualiza las estadísticas de espera de un VC_{específico en una interfaz.}

Habilitar el registro de los mensajes de error a la consola

Router(config)# logging console

level Limita los mensajes registrados a la consola basada en la_gravedad.

Ejemplos de configuración del IP to ATM CoS

Las secciones siguientes proporcionan los ejemplos de configuración del IP to ATM CoS: • Ejemplo: Solo VC atmósfera con el grupo y la Prioridad IP WRED

• Ejemplo: Configuración de agrupación del VC usando una clase del VC • Ejemplo: Per-VC WFQ y CBWFQ en un VC independiente

• Ejemplo: Per-VC WFQ y CBWFQ en los miembros del agrupamiento VCs Ejemplo: Solo VC atmósfera con el grupo y la Prioridad IP WRED

El siguiente ejemplo crea un PVC en una interfaz ATM y aplica al grupo de parámetro WRED llamado San Jose a ese PVC. Después, los valores de la Prioridad IP se configuran para el grupo de parámetro WRED San Jose.

interface ATM1/1/0.46 multipoint ip address 200.126.186.2 255.255.255.0 no ip mroute-cache

shutdown pvc cisco 46

encapsulation aal5nlpid random-detect attach sanjose !

(8)

random-detect-group sanjose precedence 0 200 1000 10 precedence 1 300 1000 10 precedence 2 400 1000 10 precedence 3 500 1000 10 precedence 4 600 1000 10 precedence 5 700 1000 10 precedence 6 800 1000 10 precedence 7 900 1000 10

Ejemplo: Configuración de agrupación del VC usando una clase del VC

Este ejemplo configura la administración de paquetes del VC en un router que utilice el Intermediate System-to-Intermediate System (IS-IS) como su IP Routing Protocol.

Clase de la Conjunto-clase

Al principio, esta configuración define una clase del VC llamada la conjunto-clase que incluye los comandos que fijan los parámetros del VC. Cuando la conjunto-clase de la clase es aplicada en el nivel del conjunto, estos parámetros se aplican a todo el VCs que pertenecen al conjunto. Observe que los comandos any aplicados directamente a un VC individual de un conjunto en el modo del conjunto-VC toman la precedencia sobre los comandos aplicados global en el nivel del conjunto. Teniendo en cuenta las reglas de prioridad de la jerarquía, VCs que pertenece a cualquier conjunto al cual la conjunto-clase de la clase sea aplicada será caracterizado por estos parámetros: encapsulación, broadcast encendido, uso del (ARP) del protocolo inverse address resolution de resolver los IP Addresses, y Operación, administración y mantenimiento (OAM) del aal5snap habilitado.

router isis

net 49.0000.0000.0000.1111.00

vc-class atm bundle-class encapsulation aal5snap broadcast

protocol ip inarp oam-bundle manage 3 oam retry 4 3 10

Las secciones siguientes de la configuración definen las clases del VC que contienen los comandos que especifican los parámetros que se pueden aplicar a VCs individual en un conjunto asignando la clase a ese VC.

Clase de la clase control

Cuando la clase llamada clase control se aplica a un VC, el VC lleva el tráfico cuyo nivel de la Prioridad IP es 7. Cuando va el VC a las cuales se asigna esta clase abajo, toma el conjunto abajo con ella porque esta clase hace el VC protegido. El tipo de QoS de un VC usando esta clase es VBR-NRT.

vc-class atm control-class precedence 7

protect vc

vbr-nrt 10000 5000 32

Clase de la Superior-clase

(9)

no permite que el otro tráfico sea topado sobre él. Cuando va el VC a las cuales esta clase es aplicada abajo, su tráfico desplazado será reorientado a un VC cuyo nivel de la Prioridad IP sea 7. Esta clase hace un VC a un miembro del grupo protegido del conjunto. Cuando van todos los miembros de un grupo protegido abajo, el conjunto va abajo. El tipo de QoS de un VC usando esta clase es VBR-NRT.

vc-class atm premium-class precedence 6-5

no bump traffic protect group bump explicitly 7 vbr-nrt 20000 10000 32

Clase de la clase de prioridad

Cuando la clase llamada clase de prioridad se aplica a un VC, el VC se configura para llevar el tráfico con la Prioridad IP en el rango 4-2. El VC utiliza la regla que topa implícita, permite que el tráfico sea topado, y pertenece al grupo protegido del conjunto. El tipo de QoS de un VC usando esta clase es ubr+.

vc-class atm priority-class precedence 4-2

protect group ubr+ 10000 3000

Clase de la Básico-clase

Cuando la clase llamada básico-clase se aplica a un VC, el VC se configura con precedence other el comando de llevar el tráfico con los niveles de la Prioridad IP no especificados en el perfil. El VC usando esta clase pertenece al grupo protegido del conjunto. El tipo de QoS de un VC usando esta clase es ubr.

vc-class atm basic-class precedence other protect group ubr 10000

Los conjuntos de comandos siguientes configuran tres conjuntos que la subinterfaz del router utilice para conectar con tres de sus vecinos. Estos conjuntos se llaman Nueva York, San Francisco, y Los Ángeles. El conjunto Nueva York tiene cuatro miembros del VC, el conjunto San Francisco tiene cuatro miembros del VC, y el conjunto Los Ángeles tiene tres miembros del VC.

conjunto de Nueva York

La primera parte de este ejemplo especifica el IP Address de la subinterfaz, el protocolo del router — el router utiliza el IS-IS como IP Routing Protocol — y crea la Nueva York llamada primer conjunto y ingresa el modo de la configuración de agrupación:

interface atm 1/0.1 multipoint ip address 10.0.0.1 255.255.255.0 ip router isis

bundle new-york

Dentro del modo de la configuración de agrupación, la porción siguiente de las aplicaciones de la configuración dos comandos protocol de habilitar el IP y los sistemas operativos interconecta los flujos de tráfico (OSI) en el conjunto. Los paquetes del OSI Routing utilizarán el VC más alto de la precedencia en el conjunto. Los paquetes de datos OSI, eventualmente, utilizarán el VC más bajo de la precedencia en el conjunto. Si están configurados, otros protocolos, tales como IPX o APPLETALK, utilizarán siempre el VC más bajo de la precedencia en el conjunto.

Pues los niveles del sangrado de márgenes de preceder y de los siguientes comandos sugieren, el subordinado para liar Nueva York es un comando que configura su protocolo y un comando que aplique la clase llamada conjunto-clase a ella.

protocol ip 1.1.1.2 broadcast

(10)

class-bundle bundle-class

La clase llamó la conjunto-clase, que se aplica al conjunto Nueva York, incluye protocol ip inarp un comando. Según las reglas de la herencia protocol ip, configuradas en el nivel del conjunto, toma la precedencia encima protocol ip inarp especificada en la conjunto-clase de la clase.

El conjunto de comandos siguiente empezando por pvc-bundle ny-control 207, que son subordinado adicional, agrega cuatro VCs (llamado NY-control, NY-superior, NY-prioridad, y NY-básico) al conjunto Nueva York. Una clase determinada - es decir, una de las clases predefinidas en este ejemplo de configuración — se aplica a cada VC para configurarlo con los parámetros especificados por los comandos incluidos en la clase.

Al igual que el caso para esta configuración, configurar VCs individual que pertenece a un conjunto, el router debe estar en el modo del conjunto para el conjunto de la madre. Para cada VC que pertenece al conjunto, el modo subordinado es PVC-MODE para el VC específico.

Los siguientes comandos configuran el VCs individual para el conjunto Nueva York:

pvc-bundle ny-control 207 class-vc control-class pvc-bundle ny-premium 206 class-vc premium-class pvc-bundle ny-priority 204 class-vc priority-class pvc-bundle ny-basic 201 class-vc basic-class

conjunto de San Francisco

El conjunto de comandos siguiente crea y configura un conjunto llamado San Francisco. En el nivel de la configuración de agrupación, atribuyen a los comandos configuration incluidos en la conjunto-clase de la clase al conjunto San Francisco y al individuo VCs que pertenecen al conjunto. Entonces, pvc-bundle el comando se ejecuta para que cada VC individual lo agregue al conjunto. Después de que se agregue un VC y modo de configuración se ingresa del conjunto-VC, un detalle, clase preconfigurada se asigna al VC. Utilizan a los comandos configuration que comprenden esa clase para configurar el VC. Las reglas de jerarquía se aplican en este momento. Los parámetros de comando contenidos en la clase aplicada son

reemplazados por los mismos parámetros aplicados en el nivel de la configuración de agrupación, que son reemplazados por los mismos parámetros aplicados directamente a un VC.

bundle san-francisco protocol clns 49.0000.0000.0000.333.00 broadcast inarp 1 class-bundle bundle-class pvc-bundle sf-control 307 class-vc control-class pvc-bundle sf-premium 306 class-vc premium-class pvc-bundle sf-priority 304 class-vc priority-class pvc-bundle sf-basic 301 class-vc basic-class

conjunto de Los Ángeles

El conjunto de comandos siguiente crea y configura un conjunto llamado Los Ángeles. En el nivel de la configuración de agrupación, atribuyen a los comandos configuration incluidos en la conjunto-clase de la clase al conjunto Los Ángeles y al individuo VCs que pertenecen al conjunto. Entonces, pvc-bundle el comando se ejecuta para que cada VC individual lo agregue al conjunto. Después de que se agregue un VC y modo de configuración se ingresa del conjunto-VC, la precedencia se

(11)

fija para el VC y el VC se configura como miembro de un grupo protegido (proteja al grupo) o como VC individualmente protegido. Una clase determinada entonces se asigna a cada VC para caracterizarlo más lejos. Las reglas de jerarquía se aplican. Los parámetros de los comandos aplicados directamente y discreto a un VC llevan la precedencia sobre los mismos parámetros aplicados dentro de una clase el VC en el nivel de la configuración del conjunto-VC, que toman la precedencia sobre los mismos parámetros aplicados al conjunto entero en el nivel de la configuración de agrupación.

bundle los-angeles protocol ip 1.1.1.4 broadcast protocol clns 49.0000.0000.4444.00 broadcast inarp 1 class-bundle bundle-class pvc-bundle la-high 407 precedence 7-5 protect vc class-vc premium-class pvc-bundle la-mid 404 precedence 4-2 protect group class-vc priority-class pvc-bundle la-low 401 precedence other protect group class-vc basic-class

Ejemplo: Per-VC WFQ y CBWFQ en un VC independiente

El siguiente ejemplo crea dos correspondencias de la clase y define sus criterios de concordancia. Para el primer map class, llamado class1, el Access Control List numerado (ACL) 101 se utiliza como el criterio de la coincidencia. Para el segundo map class llamado class2, el ACL 102 numerado se utiliza como el criterio de la coincidencia.

Después, el ejemplo incluye estas clases en una correspondencia de políticas llamada policy1. Para class1, la directiva incluye una petición de la asignación de ancho de banda mínimo de 500 kbps y el límite de recuento del PAQUETE MÁXIMO de 30 para la cola reservado para la clase. Para class2, la directiva especifica solamente la petición de la asignación de ancho de banda mínimo de 1000 kbps, así que el límite de la cola predeterminada de 64 paquetes se asume. Observe que la suma de los pedidos de ancho de banda para las dos clases que comprenden policy1 es el 75 por ciento de la cantidad total de ancho de banda (kbps 2000) para el Cisco llamado PVC al cual se asocia la correspondencia de políticas.

El ejemplo asocia la correspondencia de políticas llamada policy1 al Cisco llamado PVC. Una vez que la correspondencia de políticas policy1 se asocia a PVC Cisco, sus clases constituyen la política de servicio CBWFQ para ese PVC. Los paquetes enviados en este PVC serán marcados para saber si hay criterios concordantes contra ACL 101 y 102 y clasificados por consiguiente.

Porque class-default el comando no se configura explícitamente para esta correspondencia de políticas, todo el tráfico que no cumple los criterios de concordancia de las dos clases que comprenden la política de servicio es manejado por el clase class-default predefinido, que proporciona el flujo basado WFQ del mejor esfuerzo.

class-map class1 match access-group 101

class-map class2 match access-group 102

(12)

class class1 bandwidth 500 queue-limit 30

class class2 bandwidth 1000

interface ATM1/1/0.46 multipoint ip address 200.126.186.2 255.255.255.0 pvc cisco 46

vbr-nrt 2000 2000 encap aal5snap

service policy output policy1

Ejemplo: Per-VC WFQ y CBWFQ en los miembros del agrupamiento VCs

El siguiente ejemplo muestra un agrupamiento de PVC llamado San Francisco con los miembros para quienes se habilitan el WFQ por VC y el CBWFQ y se configuran las políticas de servicio. El ejemplo asume que las clases incluidas en las

correspondencias de políticas siguientes se han definido y que se han creado las correspondencias de políticas: policy1, policy2, y policy4. Para cada PVC, se utiliza pvc-bundle el comando del IP to ATM CoS de especificar el PVC al cual la correspondencia de políticas especificada debe ser asociada.

Observe que PVC 0/34 y 0/31 tienen la misma correspondencia de políticas asociada a ellos, policy2. Aunque usted pueda asignar la misma correspondencia de políticas a VCs múltiple, cada VC puede tener solamente una correspondencia de políticas asociada en una salida PVC.

bundle san-francisco

protocol ip 1.0.2.20 broadcast encapsulation aal5snap pvc-bundle 0/35

service policy output policy1 vbr-nrt 5000 3000 500 precedence 4-7 pvc-bundle 0/34

service policy output policy2 vbr-nrt 5000 3000 500 precedence 2-3 pvc-bundle 0/33 vbr-nrt 4000 3000 500 precedence 2-3

service policy output policy4 pvc-bundle 0/31

(13)

Cisco and the Cisco Logo are trademarks of Cisco Systems, Inc. and/or its affiliates in the U.S. and other countries. A listing of Cisco's trademarks can be found at www.cisco.com/go/trademarks. Third party trademarks mentioned are the property of their respective owners. The use of the word partner does not imply a partnership relationship between Cisco and any other company. (1005R)

Any Internet Protocol (IP) addresses and phone numbers used in this document are not intended to be actual addresses and phone numbers. Any examples, command display output, network topology diagrams, and other figures included in the document are shown for illustrative purposes only. Any use of actual IP addresses or phone numbers in illustrative content is unintentional and coincidental.
