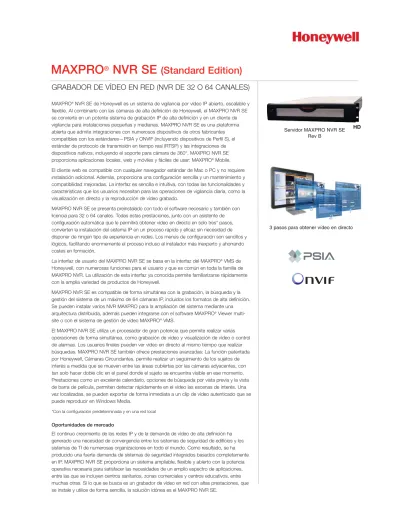

MAXPRO NVR SE (Standard Edition)

GRABADOR DE VÍDEO EN RED (NVR DE 32 O 64 CANALES)

MAXPRO

®

_{NVR SE de Honeywell es un sistema de vigilancia por vídeo IP abierto, escalable y}

flexible. Al combinarlo con las cámaras de alta definición de Honeywell, el MAXPRO NVR SE

se convierte en un potente sistema de grabación IP de alta definición y en un cliente de

vigilancia para instalaciones pequeñas y medianas. MAXPRO NVR SE es una plataforma

abierta que admite integraciones con numerosos dispositivos de otros fabricantes

compatibles con los estándares—PSIA y ONVIF (incluyendo dispositivos de Perfil S), el

estándar de protocolo de transmisión en tiempo real (RTSP) y las integraciones de

dispositivos nativos, incluyendo el soporte para cámara de 360°. MAXPRO NVR SE

proporciona aplicaciones locales, web y móviles y fáciles de usar: MAXPRO

®

_Mobile.

El cliente web es compatible con cualquier navegador estándar de Mac o PC y no requiere

instalación adicional. Además, proporciona una configuración sencilla y un mantenimiento y

compatibilidad mejoradas. La interfaz es sencilla e intuitiva, con todas las funcionalidades y

características que los usuarios necesitan para las operaciones de vigilancia diaria, como la

visualización en directo y la reproducción de vídeo grabado.

MAXPRO NVR SE se presenta preinstalado con todo el software necesario y también con

licencia para 32 o 64 canales. Todas estas prestaciones, junto con un asistente de

configuración automática que le permitirá obtener vídeo en directo en solo tres* pasos,

convierten la instalación del sistema IP en un proceso rápido y eficaz sin necesidad de

disponer de ningún tipo de experiencia en redes. Los menús de configuración son sencillos y

lógicos, facilitando enormemente el proceso incluso al instalador más inexperto y ahorrando

costes en formación.

La interfaz de usuario del MAXPRO NVR SE se basa en la interfaz del MAXPRO

®

_{VMS de}

Honeywell, con numerosas funciones para el usuario y que es común en toda la familia de

MAXPRO NVR. La utilización de esta interfaz ya conocida permite familiarizarse rápidamente

con la amplia variedad de productos de Honeywell.

MAXPRO NVR SE es compatible de forma simultánea con la grabación, la búsqueda y la

gestión del sistema de un máximo de 64 cámaras IP, incluidos los formatos de alta definición.

Se pueden instalar varios NVR MAXPRO para la ampliación del sistema mediante una

arquitectura distribuida, además pueden integrarse con el software MAXPRO

®

_Viewer

multi-site o con el sistema de gestión de vídeo MAXPRO

®

_VMS.

El MAXPRO NVR SE utiliza un procesador de gran potencia que permite realizar varias

operaciones de forma simultánea, como grabación de vídeo y visualización de vídeo o control

de alarmas. Los usuarios finales pueden ver vídeo en directo al mismo tiempo que realizar

búsquedas. MAXPRO NVR SE también ofrece prestaciones avanzadas: La función patentada

por Honeywell, Cámaras Circundantes, permite realizar un seguimiento de los sujetos de

interés a medida que se mueven entre las áreas cubiertas por las cámaras adyacentes, con

tan solo hacer doble clic en el panel donde el sujeto se encuentra visible en ese momento.

Prestaciones como un excelente calendario, opciones de búsqueda por vista previa y la vista

de barra de película, permiten detectar rápidamente en el vídeo las escenas de interés. Una

vez localizadas, se pueden exportar de forma inmediata a un clip de vídeo autenticado que se

puede reproducir en Windows Media.

*Con la configuración predeterminada y en una red local

Oportunidades de mercado

El continuo crecimiento de las redes IP y de la demanda de vídeo de alta definición ha

generado una necesidad de convergencia entre los sistemas de seguridad de edificios y los

sistemas de TI de numerosas organizaciones en todo el mundo. Como resultado, se ha

producido una fuerte demanda de sistemas de seguridad integrados basados completamente

en IP. MAXPRO NVR SE proporciona un sistema ampliable, flexible y abierto con la potencia

operativa necesaria para satisfacer las necesidades de un amplio espectro de aplicaciones,

entre las que se incluyen centros sanitarios, zonas comerciales y centros educativos, entre

muchas otras. Si lo que se busca es un grabador de vídeo en red con altas prestaciones, que

se instale y utilice de forma sencilla, la solución idónea es el MAXPRO NVR SE.

3 pasos para obtener vídeo en directo

Servidor MAXPRO NVR SE

CARACTERÍSTICAS

6 divisiones

Grabación de eventos

Vista previa

Quad

Software

• El software MAXPRO NVR SE permite realizar, de forma local o remota, funciones entre las que se incluyen la monitorización del vídeo en directo o grabado, la configuración

y la gestión del sistema en una interfaz de cliente de escritorio única.

• Compatible con el cliente web basado en Windows (Internet Explorer, Chrome y Firefox) y Mac (navegador Safari). Permite vídeo en directo y la reproducción/búsqueda de vídeo grabado con una resolución de hasta 1080p en todas las cámaras. Además, también permite obtener instantáneas y ver los preajustes de las cámaras PTZ.

• Compatibilidad con clientes de supervisión móviles en iOS y Android gracias a las aplicaciones MAXPRO Mobile.

• Amplias integraciones de dispositivos: Las cámaras y los codificadores de Honeywell, los dispositivos de otros fabricantes compatibles con los estándares PSIA y ONVIF (incluidos dispositivos de Perfil S), estándar RTSP e integración nativa de dispositivo, incluido el soporte para cámara de 360°.

• Interfaz basada en Windows de fácil manejo, con numerosas funciones para visualizar vídeos en alta definición y configurar las opciones del sistema.

• Sencillo asistente que le permitirá configurar el sistema con la detección y configuración automáticas de las cámaras IP y el ajuste de grabaciones y controles en tres pasos, en tres pasos, sin necesidad de disponer de experiencia en vídeo ni en los sistemas IP.

• Varias vistas de zoom en vídeo de alta definición. Por ejemplo: podrá acercar el zoom a la caja registradora en una vista de la cámara HD mientras controla al mismo tiempo al cajero o cajera en la vista alejada de la cámara.

• Capacidad para investigar eventos y alarmas visualizando simultáneamente vídeos de alarma en varias fases. Para cada alarma, los usuarios pueden ver el vídeo grabado antes, durante y después de la alarma; y además, ver el vídeo en directo desde la cámara que activó la alarma • Visualización de vídeo mejorada a través de un interfaz intuitivo que mejora el uso de la CPU

alterando la velocidad de fotograma en el vídeo.

• Renderización de vídeo mejorada en clientes locales con ayuda para la supervisión de hasta 16 cámaras 1080p HD en tiempo real (25 fps)/420 fps 1080p HD sin lapso de tiempo usando las prestaciones del GPU del procesador de gráficos integrado con procesador Intel®_Core™_{de 4ª}

generación para los sistemas de los clientes.

• La visualización de cámaras circundantes simplifica el proceso de seguimiento de sujetos a través de un conjunto de cámaras cercanas.

• Posibilidad de crear, guardar y nombrar divisiones en los apartados My Salvos o Shared Salvos. • Control PTZ IP y zoom digital en cámaras fijas. Experiencia de visión 360° completa,

que refuerza el control de la situación y aumenta la cobertura de videovigilancia. • Búsqueda rápida por fecha y hora, línea cronológica, salto en el tiempo, marcadores,

calendario, vista previa, vista de barra de película y eventos. Sistema de búsqueda de grabaciones más eficientes: Consiga el vídeo que necesita en solo unos clics sin tener que revisar horas de grabaciones.

• Creación de informes a partir del registro de operadores y del historial de eventos con exportación en .pdf, informes Crystal, Excel o Word.

• Captura y exportación de clips e imágenes fijas en formatos sencillos .wmv y .bmp • Firma digital de clips para su autenticación.

• Admite la conexión de varios clientes a un servidor NVR.

• Tiempos de conservación de la grabación de eventos y vídeo grabado independientes. • Configuración de envío de notificaciones por correo electrónico de los eventos del operador, del

sistema o de la cámara.

• Privilegios del operador basados en reglas de Windows y usuarios locales. • Opciones flexibles de la detección de movimiento (VMD) con soporte para eventos

de movimiento basado en servidor (Smart VMD) o en cámara. Reducción de falsas alarmas gracias al análisis de detección de movimiento basado en objetos con Smart VMD. • Funciones de seguridad avanzadas que permiten el cifrado de la comunicación entre el cliente

local del NVR y el acceso seguro https del cliente web.

• Control mediante teclado con los modelos UltraKey Plus y UltraKey Lite por Ethernet. • Asistencia local y compatibilidad con varios idiomas.

• Soporta múltiples conexiones remotas con el software MAXPRO Viewer. • Integración con MAXPRO®_VMS.

• Integración con los sistemas de control de accesos WIN-PAK®_{y Pro-Watch}®_. Hardware

• Grabe y controle hasta 64 canales a 1920 fps @ 4CIF/VGA o 1920 fps @ 720p HD o 1280 fps @ 1080p HD por MAXPRO NVR SE. Ancho de banda y velocidad de red admitida por NVR con entrada: 160 Mbps, salida: 350 Mbps que proporciona un total de: 510 Mbps.

• Incluye puertos HDMI y DVI-I/VGA para admitir dos monitores

• El MAXPRO NVR SE permite visualizar 16 cámaras al mismo tiempo con renderización usando GPU de hasta 4 1080p HD @ 25 fps/120 fps en cliente local.

• 6 bandejas extraíbles con 1 disco duro para el sistema operativo y de almacenamiento y 5 discos duros solo para almacenamiento (1 unidad TB, 2 TB, 3 TB y 4TB opcionales) • Capacidad de almacenamiento interno desde 1 TB a 24 TB

• Compatible con audio unidireccional (para cámaras IP específicas) con reproducción de vídeo en directo y clientes locales hasta 64 canales IP.

• Incluye puertos de red de 1 GB optimizados para grabar y ver datos de forma independiente y así garantizar el 100% de grabación y una reproducción sin problemas incluso con varias conexiones cliente

• Formato de montaje en rack de 2 unidades con tapa frontal de bloqueo. Guías para rack opcionales para su uso con sistemas de rack de cuatro pilares.

ESPECIFICACIONES

Funcionamiento

Hardware de MAXPRO NVR SE

Procesador Intel®_Core™ _{i7-2600 3,4 GHz}

Memoria 8 GB

Fuente de alimentación Individual 480 W Partición del sistema

operativo Partición de 100 GB en unidad de almacenamiento 1 Capacidad de

almacenamiento De 1 TB a 24 TB Opciones de disco duro

de almacenamiento

6 bandejas: 1 unidad de sistema operativo y almacenamiento, 5 discos duros SATA actualizables “in situ” de 1, 2, 3 y 4 TB Óptica 22x DVD-RW

Red Dos Ethernet de 1 GB incluidos (10/100/1000 NIC integrada + segundo PCIe 10/100/1000 NIC incluida) Chasis con tapa de

bloqueo

6 bandejas de 2 unidades incluyendo kit de montaje en rack

Ratón y teclado USB

Conexiones del panel trasero

USB 1x frontal, 8x posterior Red 2x RJ45

Salida de monitor 1x adaptador DVI-I a VGA, 1x HDMI

Características eléctricas

Tensión de entrada 110-240V ~ 50/60 Hz 7A Consumo de energía Hasta 480 W

Características mecánicas

Composición Carcasa: Chasis de acero Acabado: Pintura negra mate Dimensiones (L x An x Al) 686 mm x 483 mm x 89 mm Peso Unidad: De 12,7 kg a 15,9kg Embalaje: De 20,8 kg a 23,1 kg

Especificaciones ambientales

Temperatura Funcionamiento: De 5°C a 40°C Almacenamiento: De -10°C a 65°C Humedad relativa Del 0% al 90% (sin condensación)

Normativa

Emisiones

EMC (2004/108/EC) EN55022:2010

EN50130-4:1995 + A1:1998 + A2:2003 EN61000-3-2:2006 + A1:2009 + A2:2009 EN61000-3-3:2008 Seguridad

LVD (2006/95/EC-LVD) EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011 UL 60950-1 & IEC 60950-1:2005 2ª edición

Garantía

Garantía y sustituciones avanzadas Consulte http://www.honeywellvideo.com/support/warranty/index.html

Funcionamiento

Software MAXPRO NVR SE: versión 3.5 o superior

Base de datos Microsoft SQL Express 2008 R2 Sistema operativo Windows 7 Embedded 64 bits, SP1 Admite la compresión de

imagen MPEG-4, H.264 Cámaras y codificadores

IP de Honeywell compatibles

Compatible con las cámaras IP de la serie Performance y la serie equIP®_{y equIP S que}

ofrecen alta definición. Consulte ww.honeywellsecurity.com/hota Compatible con

codificadores y cámaras IP de otros fabricantes

Consulte Honeywell Open Technology Alliance para obtener una lista exhaustiva de productos compatibles con este producto. www.honeywellsecurity.com/hota Número máximo de

conexiones de cliente

18 remotas por unidad desde 9 estaciones de trabajo remotas + 2 local en el servidor NVR Diseños Salvo Cliente local - Completo, 2x2, 1x5, 3x3, 2x8, 1x12,

4x4. Cliente Web - 2x2.1x1, 1x2, 1x3 Controles de imagen por

cámara

Nitidez, definición, brillo, contraste, matiz, saturación, conservación de la relación de aspecto, alargado, original e imagen espejo

OSD Opción de texto oculto Controles de

reproducción por cámara

Reproducción FWD/REV x (1, 2, 4, 8, 16) Reproducción FWD/REV lenta x (1/2, 1/4, 1/8) Tipos de búsqueda

Secuencia de hora y fecha, FWD/REV con salto en el tiempo, marcadores, calendario, vista previa, barra de película y búsqueda de eventos Programa de grabación Continuo y basado en eventos con H/M/D y

vacaciones y días con horario laboral distinto Métodos de grabación

por cámara

Continuo, basada en eventos y activada por el usuario

Ajustes de tiempo real por cámara

Formato de compresión, resolución y velocidad de fotograma

Ajustes de grabación por cámara

Igual que en tiempo real o velocidad de fotogramas reducida

Formato de clip WMV con certificado digital para reproducción con autentificación en el reproductor Windows Media Autenticación de clips de

vídeo

Firma digital, herramienta de verificación proporcionada

Ubicación de detección de movimiento

Basada en la cámara para los modelos compatibles o basada en servidor (Smart VMD) para todos los modelos (excepto vistas fisheye/panomorph 360)

Grabación de eventos Configuración de duración anterior y posterior Informes de operador Por usuario, configurador, sesión y visualizador Informe de eventos Por cámara o eventos del grabador Operadores 1024

Rendimiento de supervisión y grabación

1920 fps @ 4CIF/VGA o 1920 fps @ 720p HD o 1280 fps @ 1080p HD. Audio de dirección única para hasta 64 canales IP. Ancho de banda/velocidad de red. Entrada: 160 Mbps. Salida: 350 Mbps, Total: 510 Mbps. Rendimiento por renderización usando GPU de hasta 4 HD 1080p @ 25 fps / 120 fps en cliente local. Nota: Las cámaras Oncam Grandeye 360 no son compatibles con el renderizado por GPU y usan por defecto el renderizado por CPU.

Flujos de vídeo en directo máximos

Cliente Web: En directo 64 y reproducción 32.

Nota: Los streams de vídeo en directo consumidos son por cámara visualizada en directo y vistas en directo duplicadas de la misma cámara en la misma o distintas instancias de cliente sin consumir streams adicionales. Los streams de vídeo grabado consumidos son por stream de vídeo grabado y visualizado y cada stream de vídeo consume un stream adicional.

Cliente PC: en directo 256 streams, sesiones de búsqueda de vídeo grabado: 32, reproducción sincronizada 9. El límite de 256 streams excluye 1 stream usado por cámara si SmartVMD está habilitado. El número máximo de streams por cámara es 15 con SmartVMD habilitado.

Rendimiento VMD (Smart VMD) basado en servidor:

canales admitidos

Canales a fps máximos: 64 canales a 1920 fps @ 4CIF/VGA o 64 canales a 1920 fps @ 720p o 50 canales a 1280 fps @ 1080o 100 Megapixel en total. Todos los canales a fps: 64 canales a 1920 fps @ 4CIF/VGA o 1920 fps @ 720p o 640 fps @ 1080 o 128 Megapixel en total

ESPECIFICACIONES

DIMENSIONES DEL SISTEMA

Vista frontal

Vista posterior

Especificaciones - Estación de trabajo cliente MAXPRO NVR

Con renderizado por GPU Sin renderizado por GPU Mínimo Recomendado Recomendado

Configuración rendimiento Hatas 9 cámaras 1080p HD, 1 Monitor (270fps @1080p HD)

Hasta 14 cámaras 1080p HD cameras, 2 Monitore

(420fps @1080p HD)

Hasta 9 cámaras HD

(Sólo un panel seleccionado,control de velocidad de reproducción habilitado)

Procesador

Procesador Intel® _{Core™ i5-4460 o}

procesador Intel® _{Core™ equivalente de}

4ª generación para sistemas de cliente

Procesador Intel® _{Core™ i7-4790 o}

Procesador Intel® _{Core™ equivalente de}

4ª generación para sistemas de cliente

Procesador Intel® _{Core™ 2 Duo E6750}

2,66 GHz o Quad Core Intel® _Xeon®

E5405 2.0 GHz

Adaptador de gráficos Procesador de gráficos incorporado (GPU):Intel® _{HD Graphics 4600 or equivalente} Tarjeta de vídeo de 512 MB o superior

(Optcional)

Memoria del sistema (RAM) 8 GB 4 GB

Partición o unidad de disco duro

para SO y aplicación Mínimo 100 GB de partición de disco duro o de disco duro independiente Interfaz de red Mínimo: tarjeta de interfaz de red de 1 Gigabit

Sistema operativo Microsoft®_{Windows 7 Professional SP1 (64bit)} Microsoft

® _{Windows 7 Professional SP1}

(64bit/32bit)

Unidad óptica DVD-RW

Resolución del monitor Resolución vídeo 1280x1024 pixeles, 32 bit Teclado/Ratón Teclado de 102 teclas y ratón

19,0” (483 mm) 3,5” (89 mm) ACT/LNK 10 = OFF 100 = GRN 1000 = YLW

Vista lateral

27,0” (686 mm)

Nota:

Se recomiendan las especificaciones mínimas anteriores únicamente para los sistemas con cámaras fijas o PTZ. Las cámaras Oncam

Grandeye 360 no son compatibles con el renderizado por GPU y usan por defecto el renderizado por CPU.

En estaciones de trabajo Windows 7, el uso del GPU renderizado sólo se admite a través de las salidas de monitor en la placa base y las

tarjetas gráficas adicionales deben ser deshabilitadas en la BIOS.

PEDIDOS

HVS-MXPRNVRSE-02(1215)DS-E Diciembre 2015

© 2015 Honeywell International Inc.

Para obtener más información,

Visite www.honeywell.com/security/es

Honeywell Security Group

Avenida de Italia, nº7, 2ª planta

C.T. Coslada

28821 Coslada

Madrid

España

Tel: +34 902 667 800

Fax: +34 902 932 503

www.honeywell.com

Accesorios

HNMSEBRAM4GB

Actualización 4 GB RAM, MAXPRO NVR SE, Rev B Server (requerido solo para unidades con 4 GB RAM)

HNMSEBHD1T

Disco duro 1TB para servidor MAXPRO NVR SE, Rev. B

HNMSEBHD2T

Disco duro 2TB para servidor MAXPRO NVR SE, Rev. B

HNMSEBHD3T

Disco duro 3TB para servidor MAXPRO NVR SE, Rev. B

HNMSEBHD4TR

Disco duro 4TB para servidor MAXPRO NVR SE, Rev. B

Consulte la calculadora de almacenamiento como ayuda para determinar el tamaño de unidad que debe solicitar.

NOTA:

Honeywell se reserva el derecho de realizar cambios en el diseño o en las especificaciones del producto sin previo aviso.

Pedidos

HNMSE16BP01TX MAXPRO NVR SE, 16 Canales, 1 TB, Paquete Performance HNMSE16BP02TX MAXPRO NVR SE, 16 Canales, 2 TB, Paquete Performance HNMSE16BP04TX MAXPRO NVR SE, 16 Canales, 4 TB, Paquete Performance HNMSE16BP08TX MAXPRO NVR SE, 16 Canales, 8 TB, Paquete Performance HNMSE16BP12TX MAXPRO NVR SE, 16 Canales, 12 TB, Paquete Performance HNMSE16BP18TX MAXPRO NVR SE, 16 Canales, 18 TB, Paquete Performance HNMSE16BP24TX MAXPRO NVR SE, 16 Canales, 24 TB, Paquete Performance

HNMSE32BP02TX MAXPRO NVR SE, 32 Canales, 2 TB, Paquete Performance, 1 x 2 TB HD, 5x bahías para discos duros HNMSE32BP04TX MAXPRO NVR SE, 32 Canales, 4 TB, Paquete Performance, 2 x 2 TB HD, 4x bahías para disco duro HNMSE32BP08TX MAXPRO NVR SE, 32 Canales, 8 TB, Paquete Performance, 4 x 2 TB HD, 2x bahías para disco duro HNMSE32BP12TX MAXPRO NVR SE, 32 Canales, 12 TB, Paquete Performance, 4 x 3 TB HD, 2x bahías para disco duro HNMSE32BP18TX MAXPRO NVR SE, 32 Canales, 18 TB, Paquete Performance, 6 x 3 TB HD

HNMSE32BP24TX MAXPRO NVR SE, 32 Canales, 24 TB, Paquete Performance, 6 x 4 TB HD HNMSE64BP04TX Maxpro NVR SE, 64 Canales, 4 TB, Paquete Performance, 1 x 4TB HD HNMSE64BP12TX Maxpro NVR SE, 64 Canales, 12 TB, Paquete Performance, 4 x 3TB HD HNMSE64BP24TX Maxpro NVR SE, 64 Canales, 24 TB, Paquete Performance, 6 x 4TB HD

HNMSE

32

B

P 01TX

MAXPRO®_{NVR SE} # de canales Rev B: unidad de 6 bandejas Almacenamiento interno 01TX = 1 TB de almacenamiento 02TX = 2 TB de almacenamiento 04TX = 4 TB de almacenamiento 08TX = 8 TB de almacenamiento 12TX = 12 TB de almacenamiento 18TX = 18 TB de almacenamiento 24TX = 24 TB de almacenamiento

Paquete Performance (procesador i7) X=unidad PAL
