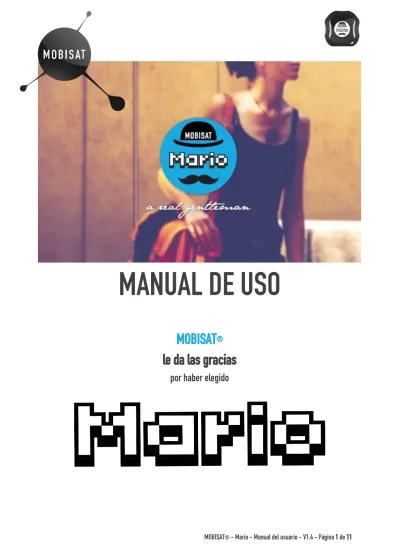

MOBISAT® - Mario - Manual del usuario - V1.4 - Página 1 de 11

MANUAL DE USO

MOBISAT

®

le da las gracias

(2)

¿QUÉ ES?

Mario es un sistema de protección/localización por satélite capaz de determinar las coordinadas geográficas GPS del lugar donde se encuentre y enviarlas a través de la red GSM y GPRS.

APLICACIONES

 Localizador de seguridad

 Antirrobo para dispositivos valiosos

 Seguimiento de envíos valiosos

 Deporte

 Antirrobo para vehículos

 Gestión de flotas

 Localización de grupos de personas

 Aplicado en animales

 Investigación profesional o personal

FUNCIONES

 SERVICIO DE LOCALIZACIÓN PARA ORDENADORES Y APP PARA SMARTPHONE  ANTIRROBO VÍA SATÉLITE

 GEOCERCA

 ALARMA DE VELOCIDAD

 ALARMA DE BATERÍA DESCARGADA  SUEÑO INTELIGENTE  BOTÓN SOS  SENSOR ANTISHOCK  NÚMEROS AUTORIZADOS  AUTOSEGUIMIENTO  ESCUCHA AMBIENTAL

(3)

CARACTERÍSTICAS TÉCNICAS

 Medidas: 50mm x 50mm x 20mm

 Peso: 50g

 Conectividad: GSM/GPRS 850/900/1800 /1900Mhz

 Chip GPS: uBlox (módulo de alta precisión de última generación)

 Sensibilidad GPS: -159dBm

 Precisión GPS: 5m

 Tiempos de respuesta:

CALIENTE: 1 seg de "Tiempo de posicionamiento inicial" (TTFF) TEMPLADO: 35 seg de TTFF

FRÍO: 35-80 seg de TTFF

 Antena GSM y GPRS interna

 antena GPS interna activa

 Batería: 3.7V 1000mAh Li-ion recargable

 Duración Máx. de la batería: hasta 10 días en modo de espera

 Sensor de sacudida

 Cargador de red: Entrada 110/220V, Salida 5v

 Temperatura ideal: -20°C +55°C

 Temperatura: -20°C +55°C

 Humedad: 5% - 95% sin condensación

USO

BATERÍA DE LITIO, CARGAR LA BATERÍA

La primera vez que se use, cargar la batería de litio durante 8-12 horas. Utilizar el cargador y el cable incluidos.

HERRAMIENTAS DE TRABAJO.  Una tarjeta telefónica SIM

 Un teléfono móvil (cualquier compañía telefónica)

 Un pequeño destornillador de estrella (usar el que se incluye en la caja del producto)

LA TARJETA SIM

MARIO necesita una tarjeta SIM para enviar las coordenadas geográficas. Los costes generados por la tarjeta telefónica corren a cargo del usuario. Son válidas las tarjetas telefónicas SIM normales:

 tarjetas SIM de voz

 tarjetas SIM de datos

MARIO puede enviar su posición de dos maneras:

 SMS a un teléfono móvil (el coste de 1 SMS)

(4)

INSTALAR LA TARJETA SIM

 Eliminar el pin de la tarjeta SIM (colocar la tarjeta SIM en cualquier móvil y quitar el PIN de la tarjeta en la configuración del teléfono)

 Eliminar el servicio "transferencia de llamada" (si está configurado)

 Levantar la tapa de la parte trasera del dispositivo, destornillando los cuatro tornillos de los bordes

 Colocar la tarjeta SIM en el panel metálico y cerrarla; un "clic" indicará que el cierre se ha efectuado correctamente.

ENCENDER EL DISPOSITIVO

Pulsar la tecla verde de on/off durante unos 3 segundos para encender o apagar MARIO.

COMPORTAMIENTO DE LOS LED

Lectura del led verde de estado del módem:

 Intermitente lento (cada 2 segundos): la conexión GSM o GPRS está activa

 Encendido fijo: conexión GSM o GPRS no establecida

 Apagado: MARIO está en modo Sleep o averiado

Lectura del led azul (GPS):

 Intermitente lento (cada 2 segundos): la conexión GPS está activa

 Encendido fijo: búsqueda de la señal GPS

 Apagado: MARIO está en modo Sleep o averiado

Lectura del led rojo (alimentación y estado de la batería):

 Intermitente lento: la batería está descargada o casi descargada

 Encendido fijo: en recarga

 Apagado: la batería está completamente cargada

Es necesario que MARIO esté en campo abierto la primera vez que se use: en el salpicadero del coche, en la terraza, en la calle, etc. No son lugares válidos las ventanas, balcones y cornisas de edificios muy altos o los lugares cerrados.

(5)

Colocar MARIO en horizontal, con el logotipo hacia el cielo (la antena GPS está situada justo debajo del logo).

Pasados unos 2 minutos, llamar al número de la tarjeta SIM colocada en el producto. Si el procedimiento se ha realizado correctamente, MARIO cerrará la llamada y responderá enviando un mensaje de texto al móvil.

POSICIÓN SMS

Se recibirá un mensaje SMS de este tipo:

http://maps.google.com/maps?q=45.44324%2c009.17876 V:A,2014-10-11 10:36:08 S:000km/h,B:3,4109106825,S17G05;p:22201, l:149, c:6418

Al abrir el enlace, el navegador de su dispositivo mostrará la posición actual de Mario en Google Maps.

INTERPRETAR EL MENSAJE SMS

 http://maps.google.com/maps?q=45.44333%2c009.17845: link a Google Maps

 45.44324:latitud

 009.17876: longitud

 V: A:la señal GPS es fuerte (V: V = no hay conexión GPS o es débil)

 2014-10-11 10:36:08:son la fecha y la hora en que se ha tomado la posición del punto

 S: 000 kmh:velocidad tomada por el GPS

 B:3:es el nivel de carga de la batería (valores de 1=descargada a 6=cargada)

 4109106825:es el número IMEI de MARIO (código de serie de identificación del módem)

 S17G05: este dato es muy importante e indica:

 S17 = la señal GSM (por lo general, con un valor superior a 15 la señal es fuerte, por debajo de 15 es débil)

 G05 = el número de satélites a la vista. Cualquier valor por encima de 4 satélites indica una buena señal y, por tanto, una posición fiable. Si se detectan menos de 4 satélites, significa que la señal GPS es muy débil y por tanto la posición recibida podría tener un margen de error alto

 p:22201: es el código del operador telefónico (PLMN: Public Land Mobile Network)

 l:149:LAC (Location area code)

(6)

MANDOS SMS

Atención: sustituir en cada mando (allí donde se indique) la cadena: (espacio) presionando la barra espaciadora en el teclado del

teléfono móvil.

FUNCIÓN DESCRIPCIÓN MANDO

Registrar el número del Admin.

Registrar 1 administrador es indispensable para enviar cualquier otro mando.

¡Atención!: el número del administrador se debe introducir anteponiendo el prefijo internacional de la siguiente forma: +39, +41, etc. (0039 = incorrecto, 0041 = incorrecto, etc.).

admin123456(espacio)+39333001122

(sustituir +39333001122 con el propio número de móvil)

Respuesta: admin ok

Eliminar el n. Admin. Sólo el administrador puede enviar este comando. noadmin123456

Respuesta: admin ok

Ajuste de huso horario

Permite adaptar el horario que se muestra en los mensajes SMS al propio huso horario.

time(espacio)zone123456(espacio)3

(sustituir 3 con el propio huso horario)

Respuesta: time zone ok

Cambiar la contraseña

Permite cambiar la contraseña. La contraseña por defecto es 123456.

password123456(espacio)111111

(Sustituir 111111 con la contraseña deseada) Respuesta: password ok

Autoseguimiento Permite obtener la posición de Mario a intervalos regulares.

t030s005n123456

El mensaje así compuesto indica a Mario que envíe su posición 5 veces cada 30 segundos.

 030s = 30 segundos. Mario enviará su

posición cada 30 segundos. Sustituir 030S con 030m o 030h para indicar minutos o horas.

 005n = 5 posiciones. Sustituir 005 con

*** para indicar un número infinito de veces.

 Tiempo (030s) y Número de posiciones

(005) pueden tener un valor de mínimo: 0 y máximo 255.

Respuesta: t030s005n ok

Desactivar autoseguimiento

Interrumpe el envío automático de posiciones. notn123456

Respuesta: notn ok

Modo de escucha ambiental

Al llamar al n. de la SIM colocada en el dispositivo, permite la escucha del sonido ambiente de la zona. La escucha ambiental no puede realizarse si se utiliza una tarjeta SIM de solo datos (M2M).

monitor123456

Respuesta: monitor ok

Modalidad rastreador Al llamar al n. de la SIM colocada en el dispositivo, Mario cerrará la llamada y responderá con 1 sms indicando su posición.

tracker123456

(7)

Geocerca Circular - Alarma de

movimiento

MARIO enviará una alarma en el momento en que se desplace de una determinada posición. El comando se envía cuando Mario no está en movimiento y se encuentra en campo abierto.

move123456(espacio)300

300 es la distancia en metros del radio del perímetro geográfico virtual. El valor se puede cambiar a voluntad. Respuesta: move OK Desactivar la alarma de movimiento nomove123456 Respuesta: nomove ok

Alarma de velocidad MARIO envía una alarma cada vez que se supera el límite de velocidad establecido.

speed123456(espacio)100

100 es el límite de velocidad y puede cambiarse a voluntad. Respuesta: speed ok Desactivar la alarma de velocidad nospeed123456 Respuesta: nospeed ok

Batería descargada MARIO indica en cada mensaje el nivel de batería. Los niveles pueden ser:

carga máxima: B:6 descargada: B:1.

bat:low + coordenadas geográficas

SOS Al pulsar el botón SOS durante 3 segundos, MARIO enviará una alarma SOS al número indicado (o los números indicados, máx: 2) para que reciban las alarmas SOS.

¡Atención!: el número al que se envía la alarma SOS se debe introducir anteponiendo el prefijo

internacional de la siguiente forma: +39, +41, etc. (0039 = incorrecto, 0041 = incorrecto, etc.).

Para registrar 1 número SOS:

sos123456(espacio)+39333001122

Para registrar 2 números SOS:

sos123456(espacio)+39333001122, +39333002233

(sustituir +39333001122 y +39333002233 con el número de móvil que se desea habilitar para recibir las alarmas SOS)

Respuesta: sos number ok

Activar la función

SOS sos123456 Respuesta: sos number ok

Desactivar la función SOS

nosos123456

Respuesta: nosos number ok

SOS call Mario puede hacer una llamada de voz a los números indicados para recibir las alarmas SOS.

soscall123456

Respuesta: soscall ok

SOS SMS Si se ha activado SOS call, se puede pasar al modo SOS con SMS enviando el mando que se indica.

nososcall123456

Respuesta: no soscall ok

Alarma de shock MARIO tiene un "sensor de sacudida" que le permite recibir una alarma en caso de "shock".

shock123456

Respuesta: shock ok

Desactivar la alarma

shock noshock123456 Respuesta: no shock ok

Modo Sleep por tiempo

Mediante esta función, Mario entra en modo de ahorro de energía (se apaga el chip GPS) 5 minutos después de la última consulta.

sleep123456(espacio)time

(8)

Sleep Mode shock Mediante esta función, Mario entra en modo de ahorro de energía (se apaga el chip GPS) 5 minutos después de la última vez en que se detectó movimiento.

sleep123456(espacio)shock

Respuesta: sleep shock ok

Apagar el modo Sleep nosleep123456

Respuesta: no sleep ok

SMS posición Se puede pedir la posición de MARIO enviando un mando SMS.

g123456

Reset del dispositivo Todos aquellos que conocen la contraseña pueden efectuar el reset de Mario. Se ponen a cero:

 Administradores y n. SOS

 Configuración de alarmas

 Contraseña

 Configuración de huso horario

Atención: el reset del dispositivo puede efectuarse pulsando durante 3 segundos en modo continuo el pin lateral ( a la derecha del botón ON/OFF) del producto.

begin123456

Respuesta: begin ok

GREENBOX

(9)

CONECTAR MARIO A GREENBOX

Para conectar MARIO al servicio Mobisat Greenbox hay que seguir un procedimiento que consiste en el envío de 3 mensajes SMS:

1 SMS - La dirección IP

Enviar el siguiente mensaje SMS:

adminip123456(espacio)185.56.8.99(espacio)9850

Respuesta: adminip ok

Para desactivar esta función, enviar el siguiente mensaje SMS:

noadminip123456

Respuesta: no adminip ok

2 SMS - APN (Access Point Name)

Para abrir la conexión GPRS se debe especificar el APN de la compañía telefónica de la tarjeta SIM colocada en MARIO. Póngase en contacto con el proveedor del servicio telefónico para obtener el APN del mismo. Enviar el siguiente mensaje SMS:

Por ejemplo: apn123456(espacio)ibox.tim.it

Respuesta: apn ok

Atención:

Para algunos proveedores, podría ser necesario establecer también los valores:

 APN user name

 APN Password

En este caso, utilice los siguientes mandos SMS para configurar dichos valores:

 APN USER NAME: apnuser123456(espacio) apn_user

 APN PASSWORD: apnpasswd123456(espacio)apn_password

3 SMS - ENVIAR LAS POSICIONES EN INTERNET

Si desea, por ejemplo, recibir 1 posición cada 30 segundos, envíe el siguiente mensaje SMS:

upload123456(espacio)30

Respuesta: upload ok

Se puede cambiar el intervalo de recepción a voluntad mediante el envío del mismo mando modificando el valor: 30 con el valor deseado (en segundos).

(10)

ENCENDER Y APAGAR EL GPRS

Para iniciar e interrumpir la conexión GPRS, enviar los siguientes mandos:

GPRS OFF nogprs123456 Respuesta: nogprs ok GPRS ON (por defecto) gprs123456 Respuesta: gprs ok

PRECAUCIONES

 Mantener el dispositivo seco para evitar dañar los circuitos internos

 No utilizar y/o guardar el aparato en lugares con mucho polvo

 No exponer MARIO a temperaturas excesivamente más altas o más bajas que las aconsejadas en las características técnicas.

 Manejar con cuidado, evitar golpes y oscilaciones violentas

 No usar detergentes para limpiar MARIO. Limpiarlo con un paño seco

 No pintar, colorear o modificar el dispositivo de ninguna manera (la garantía no será válida en caso de alteración indebida)

 No utilice baterías y cargadores distintos de los incluidos en la caja del producto

 No desmonte, sustituya o modifique la antena. Sólo se garantiza una perfecta recepción de la señal GSM y GPS con la antena original

ASISTENCIA Y GARANTÍA

MARIO tiene una garantía de 2 años.

Para obtener asistencia técnica sobre el producto, visite: http://www.mobisat.eu/support

Las condiciones de garantía y las normas para su sustitución se indican en el sitio web:

www.mobisat.eu

ACCESORIOS EN LA CAJA

 Cargador de red

 Cable de alimentación usb

 Destornillador para colocar la SIM

(11)

INSTRUCCIONES DE USO Y ELIMINACIÓN

 No exponer el producto a la lluvia o la humedad

 No exponer el producto a fuentes de calor

 El producto no debe dejarse sin supervisión al alcance de los niños o de personas discapacitadas que podrían no tener la posibilidad de observar las normas de seguridad.

 No tratar de abrir el producto. Si el producto sufriese algún daño, consulte inmediatamente a un operador especializado.

 No dejar el aparato conectado a la fuente de alimentación cuando no lo esté usando

 No utilizar alargadores u otros accesorios que no sean los expresamente aconsejados por el fabricante para evitar riesgos de incendio o de sacudidas eléctricas

* El símbolo que aparece en los accesorios indica que las baterías de este producto no deben eliminarse como residuo doméstico al final de su ciclo de vida. Para proteger los recursos naturales y promover la reutilización de los materiales, separar las baterías de los demás tipos de residuos mediante el sistema de recogida gratuita de su zona de residencia.

DECLARACIÓN DE CONFORMIDAD

Comepsa Ltd. declara que el producto Mobisat MARIO cumple con los requisitos esenciales y otras disposiciones pertinentes de la Directiva 1999/5/CE.

INFORMACIÓN SOBRE ESTE DOCUMENTO

 Versión actual del manual: V.1.4

 Fecha de publicación: 26/03/2016 (revisiones del contenido y correcciones menores en el diseño)

 Versión actual del firmware: LY102B_TQ_JX_60_TEST2014/01/18

CONTACTO

COMEPSA Ltd

Edelman House, 12380 High Road LONDON N20 0LH - UK

VAT N° GB 610.1181.07
