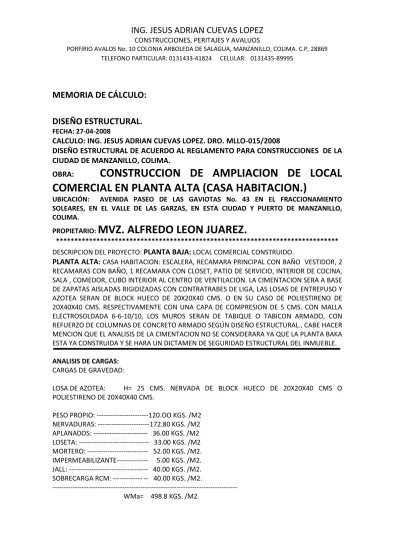

MEMORIA DE CÁLCULO:
DISEÑO ESTRUCTURAL
.
FECHA: 27-04-2008
CALCULO: ING. JESUS ADRIAN CUEVAS LOPEZ. DRO. MLLO-015/2008
DISEÑO ESTRUCTURAL DE ACUERDO AL REGLAMENTO PARA CONSTRUCCIONES DE LA
CIUDAD DE MANZANILLO, COLIMA.
OBRA:
CONSTRUCCION DE AMPLIACION DE LOCAL
COMERCIAL EN PLANTA ALTA (CASA HABITACION.)
UBICACIÓN: AVENIDA PASEO DE LAS GAVIOTAS No. 43 EN EL FRACCIONAMIENTO SOLEARES, EN EL VALLE DE LAS GARZAS, EN ESTA CIUDAD Y PUERTO DE MANZANILLO, COLIMA.
PROPIETARIO:
MVZ. ALFREDO LEON JUAREZ.
***************************************************************************** DESCRIPCION DEL PROYECTO:
PLANTA BAJA:
LOCAL COMERCIAL CONSTRUIDO.PLANTA ALTA
: CASA HABITACION: ESCALERA, RECAMARA PRINCIPAL CON BAÑO VESTIDOR, 2 RECAMARAS CON BAÑO, 1 RECAMARA CON CLOSET, PATIO DE SERVICIO, INTERIOR DE COCINA, SALA , COMEDOR, CUBO INTERIOR AL CENTRO DE VENTILACION. LA CIMENTACION SERA A BASE DE ZAPATAS AISLADAS RIGIDIZADAS CON CONTRATRABES DE LIGA, LAS LOSAS DE ENTREPUSO Y AZOTEA SERAN DE BLOCK HUECO DE 20X20X40 CMS. O EN SU CASO DE POLIESTIRENO DE 20X40X40 CMS. RESPECTIVAMENTE CON UNA CAPA DE COMPRESION DE 5 CMS. CON MALLA ELECTROSOLDADA 6-6-10/10, LOS MUROS SERAN DE TABIQUE O TABICON ARMADO, CON REFUERZO DE COLUMNAS DE CONCRETO ARMADO SEGÚN DISEÑO ESTRUCTURAL., CABE HACER MENCION QUE EL ANALISIS DE LA CIMENTACION NO SE CONSIDERARA YA QUE LA PLANTA BAKA ESTA YA CONSTRUIDA Y SE HARA UN DICTAMEN DE SEGURIDAD ESTRUCTURAL DEL INMUEBLE. ANALISIS DE CARGAS:CARGAS DE GRAVEDAD:
LOSA DE AZOTEA: H= 25 CMS. NERVADA DE BLOCK HUECO DE 20X20X40 CMS O POLIESTIRENO DE 20X40X40 CMS.
PESO PROPIO: ---120.OO KGS. /M2 NERVADURAS: ---172.80 KGS. /M2 APLANADOS: --- 36.00 KGS. /M2 LOSETA: --- 33.00 KGS. /M2 MORTERO: --- 52.00 KGS. /M2. IMPERMEABILIZANTE--- 5.00 KGS. /M2. JALL: --- 40.00 KGS. /M2. SOBRECARGA RCM: --- -- 40.00 KGS. /M2. --- WMa= 498.8 KGS. /M2.
LOSA DE ENTREPISO H= 25 CMS. NERVADA DE BLOCK HUECO DE 20X20X40 CMS. O DE POLIESTIRENO DE 20X40X40 CMS. PESO PROPIO: --- 120.00 KGS. /M2. NERVADURAS: --- 172.80 KGS. /M2. POLIESTIRENO: --- 40.00 KGS. /M2. APLANADOS: --- 36.00 KGS. /M2. PISO: --- 40.00 KGS. /M2. MORTERO: --- 52.00 KGS. /M2. SOBRECARGA RCM: --- 40.00 KGS. /M2. --- WMe= 500.80 KGS. /M2 CARGAS VIVAS:
NIVEL: USO CARGA VIVA CARGA VIVA SISMICA
ESTRUCTURAL.
AZOTEA: HABITACIONAL 100 KGS. 70 KGS. /M2.
ENTREPISO: LOCAL COM. 200 KGS. 90 KGS. /M2.
--- 300 KGS. /M2. 160 KGS. /M2 RESUMEN DE CARGAS:
NIVEL: CARGA: DISEÑO ESTRUCTURAL REVISION SISMICA
AZOTEA: CM. 498.8 498.8 CV. 100.0 70.0 --- WA= 598.8 568.0 ENTREPISO: CM. 500.8 500.8 CV. 200.0 90.0 --- WE= 700.8 590.8
CONSTRUCCION:
AMPLIACION DE LOCAL COMERCIAL EN PLANTA
ALTA (CASA HABITACION)
GRUPO: B TERRENO TIPO: II
CS: 0.384 DE ACUERDO AL RCM.
APB= 276.25 M2.X700.00 KGS./M2. = 193, 375 KGS. = 193.8 TON. APA= 302.50 M2.X600.00 KGS./M2.= 181,500 KGS. =181.50 TON.
ANALIZAREMOS LA CONSTRUCCION DE LOS DOS NIVELES BAJO EFECTOS SISMISCOS.
****************************************************************************** NIVEL. Wi. Hi. WiXHi. Fi(TON) ViTON.)
N-2 181.50 6.00 1,089.00 93.92 93.92 N-1 193.38 3.00 580.14 50.03 143.95 ***************************************************************************** SUMA: 378.88 SUMA: 1,669.14 ****************************************************************************** FUERZAS ACTUANTES: F1= WiXHi./SUMA WiXHiXWiXCS. F1= 93.92 TON. F2= 50.03 TON.
RESISTENCIA DE LOS MUROS DE 14 CMS.
VRMX= 46.85X100X14X1.50 = 98,385 KGS. = 98.39 TON. VS. 143.95 TON. VRMY= 57.50X100X14X1.50 = 120.75 KGS. = 120.75 TON. VS. 143.95 TON.
COMO EL CORTANTE EN LOS DOS SENTIDOS X, Y. SON MENORES QUE EL ACTUANTE, CONSIDERAREMOS ELEMENTOS DE CONCRETO ARMADO PARA EL REFUERZO EXTRA.
****************************************************************************** VRC = FRc*0.5 sum (b*d) (f*c) ½ FRc= 0.8 f*c= 120 COLUMNAS DE 30X30X08= 7,200 KGS. COLUMNAS DE 50X50X04= 10,000 KGS. VRC= 0.5X0.8X17,200 KGS.X10.95= 75,336.00 KGS.= 75.34 TON. RESISTENCIA TOTAL:
VRMX+VRC = 98.39 TON. +75.34 TON. = 173.73 TON. VS. 143.95 TON. VRMYXVRC= 120.75 TON. +75.34 TON. =196.09 TON. VS. 143.95 TON. EL ANALISIS POR SISMO ES CORRECTO:
****************************************************************************** DALAS Y CASTILLOS.
K1= 15X15 CMS. ---- 4 VS. DEL No 4 Y ESTRIBOS DEL No. 3 @ 15 CMS. K2= 15X20 CMS. ---- 4 VS. DEL No 4 Y ESTRIBOS DEL No. 3 @ 15 CMS. K3= 15X30 CMS. ---- 6 VS. DEL No 4 Y ESTRIBOS DEL No. 3 @ 15 CMS. DALAS DE CERRAMIENTO
D1= 15X20 CMS. ---- 4 VS. DEL No 3 Y ESTRIBOS DEL No. 3 @ 15 CMS. D2= 15X25 CMS. ---- 4 VS. DEL No 3 Y ESTRIBOS DEL No. 3 @ 15 CMS.
NOTA: ES IMPORTANTE SUBIR LOS CASTILLOS DE COCRETO ARMADO Y LAS COLUMNAS DE CONCRETO ARMADO HACIA EL SEGUNDO NIVEL, YA QUE EL DISEÑO SISMICO ES FAVORABLE CON LOS CASTILLOS Y COLUMNAS QUE VIENEN DEBAJO DE LA CONSTRUCCION DEL LOCAL COMERCIAL DE LA VETERINARIA. ****************************************************************************** CONCRETO f’c= 250 KGS. /CM2. ACERO fy= 4200 KGS. /CM2. ALAMBRON fy = 2530 KGS. /CM2. ****************************************************************************** DISEÑO DE LA LOSA NERVADA DE BLOCK HUECO DE 20X20X40 CMS. O POLIESTIRENO DE 20X40X40 CMS. DE ENTREPISO: H 25 CMS. (LA LOSA DE AZOTEA SE ARAMARA IGUAL QUE LA LOSA DEL ENTREPISO.)
ANALIZAREMOS LA LOSA MAS CRITICA QUE ES LA RECAMARA PRINCIPAL, Y ESTANCIA, COMEDOR, SEGÚN DISEÑO ARQUITECTONICO PRESENTADO:
LX= 5.80 M. LY= 6.80 M. RL= 1.20
CARGA FACTORIZADA DE AZOTEA: WFE= 1.4X471 +1.7X100 = 829.40 KGS./M2. TOMAREMOS UNA CARGA DE 1.00 TON./M2.
CALCULO DE LOS MOMENTOS: WLX2 = 1.00X(5.80)2 = 33.64 TON-M. WLX= 1.00X5.80= 5.80 TON-M.
MX= 33.64/9.60= 3.50/2= 1.75 E-5 MY= 33.64/14.40 = 2.34/2 = 1.17 E-5 CORTANTE MAXIMO= Vmax= 5.80/2.28=2.54/2 = 1.27 E-3
REVISION POR FLEXION= D= 175,000/10X40 EXP. ½ = 20 CMS.+r H= 25 CMS. REVISION POR CORTANTE = V = 1270/200 = 6.35 ---- V <= 0.5 RAIZ DE f’c= 7.01 OK. CALCULO DEL AREA DE ACERO AS= K2XM = K2 = 29.39/Dxm
ASX= 29.39/20X1.75 = 2.57 CM2./1.99 CM2. = 1 VS. DEL No 5 ASY= 29.39/20X1.17 = 1.72 CM2./1.27 CM2. = 1 VS. DEL No 5
SE UTILIZARA MALLA EN LA COMPRESION DE CONCRETO DE 5 CMS. DE ESPESOR Y SE UTILIZARA UNA MALLA DE 6-6/10-10
AREA DE ACERO POR TEMPERATURA ASt= 0.003XbXd= 0.60 CM2./0.71 CM2. = 1 VS. DEL No 3 AREA DE ACERO MINIMO ASmin= 14/fyXbXd= 0.67 CM2.
NERVADURA CORTA: 10X25 CMS. = NC= 1 VS. DEL No. 5 EN EL LECHO INFERIOR 1 VS. DEL No. 3 EN EL LECHO SUPERIOR NERVADURA LARGA: 10X25 CMS. = NL = 1 VS. DEL No. 5 EN EL LECHO INFERIOR
1 VS. DEL No. 3 EN EL LECHO SUPERIOR
SE UTILIZARAN GRAPAS DEL No 3 @ 25 CMS. TANTO EN LA NERVADURA CORTA COMO EN LA NERVADIRA LARGA.
EL RESTO DE LAS LOSAS SERAN: NC: 1 VS. DEL No.4 EN EL LECHO INFERIOR (10X25) NL: 1 VS. DEL No 3 EN EL LECHO SUPERIOR (10X25) TAMBIEN SE UTILIZARAN GRAPAS DEL No.3 @ 25 CMS. RESPECTIVAMENTE.
--- DISEÑO DE LA TRABE T1= 6.00 ML. 5.80 ML. AT= 18.15 M2.
CARGA DE DISEÑO CD=18.15M2.X471 KGS./M2/6.00 ML. = 1,424.78 KGS./M.+Po.Po. =1,567.25 KGS./M. TOMAREMOS UNA CARGA DE DISEÑO DE 2.00 TON./M.
MOMENTO ULTIMO MU= WL2/10 = 2.00X(6.00)2/10 = 7.20E-5XCS = 9.96 E-5 = 996,000 SE PROPONE UNA SECCION DE 30X60 CMS. MU= 996,000
PERALTE EFECTIVO d= MU/QB RAIZ = 996,000/450 RAIZ = 47 CMS.+r SE ACEPTA LA SECCION PROPUESTA DE 30X60 CMS.
AREA DE ACERO AS=pbd= 0.01X30X60 = 18.00 CM2./2.87 CM2. = 6 VS. DEL No. 6 EN EL LECHO INFERIOR Y 6 VS. DEL No.6 EN EL LECHO SUPERIOR SE UTILIZARAN ESTRIBOS DEL No.3 @ 10 CMS. EN TODA LA TRABE.
FUERZAS DE DISTRIBUCION ANGULAR: F.D.A. = 0.5 DE K/SUMA DE K RIGIDICES: K= bh3/12/lt en cms.
MOMENTO DE EMPOTRAMIENTO: ME= -WL2/12 = -3.00X(5.00)2/12 = -6.25 ME= +WL2/12 = +3.00X(5.00)2/12 = +6.25
DESPUES DE ANALIZAR EL MARCO PRINCIPAL SE LLEGARON A LOS SI GUIENTES MOMENTOS ULTIMOS DE DISEÑO. (LA PLANTA BAJA DEL LOCAL COMERCIAL YA ESTA CONSTRUIDA.)
DISEÑO DE COLUMNAS= 5.66 E-5 = 566,000
SE PROPONE COLUMNAS DE 50X50 CMS. Y 30X30 CMS.
PERALTE EFECTIVO d= MU/QB RAIZ = 566,000/525 RAIZ = 32 CMS+r SE ACEPTAN LAS COLUMNAS DE 35X35 CMS.
AREA DE ACERO AS=pbd= 0.01X50X50 = 25.00 CM2./2.87 CM2. 10 VS. DEL No.6 Y SE UTILIZARAN ESTRIBOS DEL No.3 @ 10 CMS. EN TODA LA COLUMNA
PARA LAS COLUMNAS DE 30X30 CMS. AS= pbdXCS= 12.456 CM2./2.87 CM2. = 5VS DEL No. 6 + 1 VS. DEL No. 6 ADICIONAL O SEA SE COLOCARAN 6 VS. DEL No.6 Y SE UTILIZARAN ESTRIBOS DEL No.3 @ 10 CMS. TODA LA COLUMNA.
DISEÑO DE ZAPARA AISLADA. MU= 6.06E-5 = 606,000 SE PROPONE UNA SECCION DE 1.80X1.80 M.
RT= 10 TON./M2 MATERIAL DE BANCO COMPACTADO. (SUELO CEMENTO) AT= 16 M2.X600 KGS. = 9,600 KGS.+PoPo. = 10,960 KGS.
ANCHO DE BASE= B= W/RT = 10,960 KGS./10,000 KGS./M2. = 1.056 M2 RAIZ = 1.02+r SE ACEPTA LA SECCION PROPUESTA DE 1.80X1.80M.
PERALTE EFECTIVO=d= MU/QB RAIZ = 606,000/1800 RAIZ = 20 CMS.+r H=35 CMS.
AREA DE ACERO AS=pbd= 0.01X180X20 = 36.00 CM2./2.87 CM2. = 1 VS. DEL No. 6 @ 15 CMS. EN AMBOS SENTIDOS
DISEÑO DE LA CONTRATRABE DE LOGA.
MU=606,000 SE PROPONE UNA SECCION DE 30X60 CMS.
PERALTE EFECTIVO d= MU/QB RAIZ = 606,000/375 RAIZ = 40 CMS.+r SE ACEPTA LA SECCION PROPUESTA DE 30X60 CMS.
AREA DE ACERO AS= pbd= 0.01X30X60 = 18.00 CM2./2.87 CM2. = 6 VS. DEL No.6 + 2 VS. DEL No.5 ADICIONALES. SE UTILIZARAN ESTRIBOS DEL No.3 @ 15 CMS. (TODA)
NOTA: LAS RAMPAS DE LA ESCALERA SERAN DE H= 0.12M. ARMADA CON VARILLA DEL No.3 | 10 CMS. EN AMBOS SENTIDOS CON UN f`c= 250 KGS./CM2. (CONCRETOS CEMEZ), O COLADO EN EL SITIO CON REVOLVEDORA.,
****************************************************************************** NERVADURA ND PARA TODOS LOS MUROS DE CARGA QUE CAIGAN SOBRE LA LOSA DE ENTREPISO O AZOTEA SERA DE 30X25 CMS.
ESTAS NERVADURAS SERAN UTILIZADAS PARA EL CUBO DE DESCUBIERTO CENTRAL DE LA PLANTA ALTA.
AS= pbd= 0.01X30X25 = 7.50 CM2./1.99 CM2. = SE COLOCARAN 3 VS DEL No.5 EN EL LECHO INFERIOR Y SE COLOCARAN 3 VS. DEL No.5 EN EL LECHO SUPERIOR RESPECTIVAMENTE Y SE COLOCARAN ESTRIBOS DEL No.3 @ 10 CMS. EN TODA LA NERVADURA.
****************************************************************************** SE UTILIZARON TODAS LAS NORMAS DE DISEÑO PARA CONCRETO QUE MARCA EL REGLAMENTO DE CONSTRUCCIONES PARA EL MUNICIPIO DE MANZANILLO, COLIMA ASI COMO LO QUE MACAN LAS NORMAS TECNICAS COMPLEMENTARIAS DEL D.F. ASI COMO LAS NORMAS DEL ACI-318/99 Y LOS LINEAMIENTOS Y NORMAS QUE COMPRENDEN LOS PROGRAMAS DE COMPUTADORA SOFTWARE SAFE 2000, ASI COMO TAMBIEN LA REGIONALIZACION SISMICA DE LA REPUBLICA MEXICANA QUE PARA NUESTRO CASO ES DE ZONA DE ALTO RIESGO SISMICO QUE ES LA ZONA “D”.
******************************************************************************
PROP. JOSE LUIS BARRIENTOS CERON
1.- Se inicio con los trabajos de limpieza del terreno, trazo y nivelación del mismo y sacado de escombro fuera del área de trabajo.
2.- se procedió a la excavación para las zapatas de cimentación y acarreo de tierra producto de excavación.
3.- trabajo de habilitado de acero para castillos y cadena de desplante. 4.- Se realizo el registro sanitario y pluvial.
5.- Se habilito acero para zapata de cimentación.
6.- Se colocaron y anclaron castillos y columnas habilitadas. 7.- Se procede con el colado de la zapata de cimentación.
8.- Se realiza la construcción de muros junteados con mortero de cimentación y arena. 9.- Se hace el colado de castillos en tramos.
10.- Se habilita el acero en cadena de cimentación, cimbrado de cadena de cerramiento y colado.
11.- Se realizo la construcción de muro de enrase para dar nivel de losa.
12.- Se hiso el trabajo eléctrico, poliductos por piso y trabajos de instalación sanitaria tubería por piso.
13.- Se procedió a limpiar interior de vivienda para recibir cimbrado de losa de azotea. 14.- Trabajos de habilitado de madera cimbrado para recibir losa.
15.- Se procede con habilitado de acero para losa de azotea.
16.- Se hace el anclado de castillos para muro de pretil, se reviso cimbrados y trabajos de instalación eléctrica.
17.- Se coló losa de azotea y se aplico lechado.
18.- Se empiezan trabajos de construcción de muros pretil en planta azotea.
19.- Se realizan trabajos de plomería, instalaciones sanitarias, hidráulicas y eléctricas.
20.- Se impermeabilizo la azotea y aplanado, instalaciones eléctricas, hidráulicas y sanitarias. 21.- Se procedió con trabajos de aplicación de pintura.
