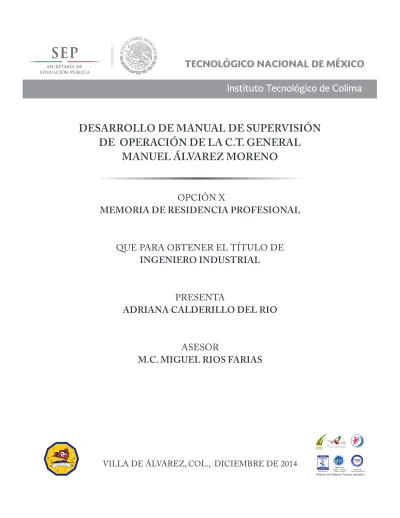

VILLA DE ÁLVAREZ, COL., DICIEMBRE DE 2014
DESARROLLO DE MANUAL DE SUPERVISIÓN
DE OPERACIÓN DE LA C.T. GENERAL
MANUEL ÁLVAREZ MORENO
OPCIÓN X
MEMORIA DE RESIDENCIA PROFESIONAL
QUE PARA OBTENER EL TÍTULO DE
INGENIERO INDUSTRIAL
PRESENTA
ADRIANA CALDERILLO DEL RIO
ASESOR
M.C. MIGUEL RIOS FARIAS
TECNOLÓGICO NACIONAL DE MÉXICO
INDICE
INTRODUCCIÓN
2
CAPITULO 1
ANTECEDENTES GENERALES DE LA EMPRESA
1.1 Breve historia
4
1.2
Razón social y giro comercial
7
1.3
Productos y servicios que ofrece
7
1.4
Clientes y proveedores
7
1.5
Proceso de producción de servicios
8
1.6
Organización
10
1.7
Localización
11
1.8
Objetivo general
12
1.9 Objetivos específicos
12
1.10 Alcance
12
CAPITULO 2
2.1 Marco teórico
13
CAPITULO 3
3.1 Desarrollo
15
CAPITULO 4
4.1 Resultados
25
CAPITULO 5
5.1 Conclusiones y recomendaciones
26
ANEXOS
Anexo 1
29
Anexo 2
36
Anexo 3
40
2
INTRODUCCIÓN
El Instituto Tecnológico de Colima, como parte de la Dirección General de Educación
Superior Tecnológica (UGEST) dependencia de la Secretaria de Educación Pública,
cuenta con la opción de Memoria de Residencia Profesional, para obtener el título de
Ingeniero Industrial. Este proyecto de Memoria de Residencia Profesional es realizado
en la Comisión Federal de Electricidad (CFE), llevando por nombre, “Desarrollo de
Manual para la Supervisión de Operación de la Central Termoeléctrica General Manuel Álvarez Moreno”.
La generación de energía eléctrica, es el factor más importante en la industria actual del
mundo en que vivimos, la electricidad es el pilar del desarrollo industrial de todos los
países, sin esta energía se paralizaría en totalidad los procesos industriales, y, es parte
importante del desarrollo social jugando un papel muy importante en la vida del ser
humano, de acuerdo a INEGI (2012), México genera 155 585 miles de millones de
Watts por hora, de los cuales, se produce en centrales Termoeléctricas un 45.3%,
23.4% en Hidroeléctricas, 0.1 por ciento en Eoloeléctricas y 21.2% generado por otros
tipos de centrales de generación.
Una Central Termoeléctrica (C.T.) genera energía eléctrica en base a la transformación
de energías a partir de la energía química almacenada en un combustible fósil
(Combustóleo) se transforma en energía calorífica, térmica, cinética, mecánica y
finalmente eléctrica. Las diferentes etapas de transformación de energías, consiste en
un proceso en el cual se debe tener un control de operación, protección y supervisión
precisas para la correcta operación y generación de energía eléctrica en las unidades
para abastecer al país, todas estas actividades encargadas por el jefe de turno junto al
operador siendo las dos personas con total facultad de manipulación a los equipos
involucrados en la generación de energía eléctrica.
Con base a las actividades que deben ser realizadas diariamente en el procesos de
generación y considerando las circunstancias de escases en material de apoyo en la
3
se diseña una herramienta totalmente eficiente para el proceso de operación, el manual
de operación con la finalidad principal de proporcionar el apoyo correcto y adecuado
para la realización de maniobras en las unidades generadoras y la toma de decisión
eficiente en cualquier coyuntura que se presente. Esta herramienta industrial contiene
un amplio índice de 8 secciones con la información precisa y estudiada para aumentar
la calidad de las maniobras realizadas por el personal autorizado.
El manual de operación no solo pretende aumentar la calidad de emplear las acciones
que se llevan a cabo en la central termoeléctrica Manzanillo 1, sino también, respaldar
el cuidado de los equipos involucrados que son manipulados. Al momento de realizar
adecuadamente una operación descrita en el manual, el jefe de turno asegura la
correcta función de los equipos y evita dañar la vida útil de los mismos.
El presente documento se divide en diferentes capítulos, el capitulo 1 muestra los
antecedentes generales de la empresa desarrollando una breve historia, la razón social
y el giro comercial junto los servicios que ofrece sus clientes y proveedores, una parte
importante que debe ser mencionada es su proceso de producción y la organización de
personal, describiendo también el objetivo general, objetivos específicos y el alcance
que presenta está memoria de residencia profesional. El capitulo 2 desarrolla el marco
teórico, presentando referencias bibliográficas que respaldan la información utilizada en
el presente documento. El capitulo 3 contiene el desarrollo de la memoria de residencia
profesional enumerando una lista y explicación de las siguientes actividades,
observación general de planta termoeléctrica, investigación de información requerida,
conocimiento de los departamentos involucrados en la planta termoeléctrica,
aprendizaje de operación de maquinas generadoras de energía, lectura de diagramas
tuberías e instrumentación, apoyo de supervisión junto al jefe de turno de equipos
operando, manipulación de relatorio diario de actividades realizadas, elaboración de
reportes de maniobras realizadas y por último el desarrollo de manual de supervisión de
operación. El capitulo 4 muestra los resultados obtenidos y el capitulo 5 arroja las
conclusiones y recomendaciones.
4
ANTECEDENTES GENERALES DE LA EMPRESA.
1.1 BREVE HISTORIA
La generación de energía eléctrica inicia en México a fines del siglo XIX. La primera
planta generadora que se instala en el país (1879) estuvo en León, Guanajuato, y sería utilizada por la fábrica textil “La Americana”. Casi inmediatamente se extendió esta
forma de generar electricidad dentro de la producción minera y, marginalmente, para la
iluminación residencial y pública.
En 1889 opera la primera planta hidroeléctrica en Bato pilas (Chihuahua) y extende sus
redes de distribución hacia mercados urbanos y comerciales donde la población sería
de mayor capacidad económica. No obstante, durante el régimen de Porfirio Díaz se
otorga al sector eléctrico el carácter de servicio público, colocándose las primeras 40
lámparas "de arco" en la Plaza de la Constitución, 100 más en la Alameda Central y
comenzó la iluminación de la entonces calle de Reforma y de algunas otras vías de la
Ciudad de México. Algunas compañías internacionales con gran capacidad vinien a
crear filiales, como The Mexican Light and Power Company, de origen canadiense, en
el centro del país; el consorcio The American and Foreign Power Company, con tres
sistemas interconectados en el norte de México, y la Compañía Eléctrica de Chápala,
en el occidente.
A inicios del siglo XX México cuenta con una capacidad de 31 MW, propiedad de
empresas privadas. Para 1910 se suman con total a 50 MW, de los cuales 80% los
generaba The Mexican Light and Power Company, con el primer gran proyecto
hidroeléctrico: la planta Necaxa, en Puebla. Las tres compañías eléctricas tienen las
concesiones e instalaciones de la mayor parte de las pequeñas plantas que sólo
funcionaban en sus regiones.
5
En ese período se da el primer esfuerzo para ordenar la industria eléctrica con la
creación de la Comisión Nacional para el Fomento y Control de la Industria de
Generación y Fuerza, conocida posteriormente como Comisión Nacional de Fuerza
Motriz. Fue el 2 de diciembre de 1933 cuando se decreta que la generación y
distribución de electricidad son actividades de utilidad pública.
En 1937 México tiene 18.3 millones de habitantes, de los cuales únicamente siete
millones cuentan con electricidad, proporcionada con serias dificultades por tres
empresas privadas. En ese momento las interrupciones de luz eran constantes y las
tarifas muy elevadas, debido a que esas empresas se enfocan a los mercados urbanos
más redituables, sin contemplar a las poblaciones rurales, donde habita más de 62% de
la población. La capacidad que se instala de generación eléctrica en el país era de
629.0 MW. Para dar respuesta a esa situación que no permitía el desarrollo del país, el
gobierno federal creó, el 14 de agosto de 1937, la Comisión Federal de Electricidad
(CFE), que tendrá por objeto organizar y dirigir un sistema nacional de generación,
transmisión y distribución de energía eléctrica, basado en principios técnicos y
económicos, sin propósitos de lucro y con la finalidad de obtener con un costo mínimo,
el mayor rendimiento posible en beneficio de los intereses generales. (Ley promulgada
en la Ciudad de Mérida, Yucatán el 14 de agosto de 1937).
La CFE comienza a construir plantas generadoras y ampliar las redes de transmisión y
distribución, beneficiando a más mexicanos al posibilitar el bombeo de agua de riego y
la molienda, así como mayor alumbrado público y electrificación de comunidades. Los
primeros proyectos de generación de energía eléctrica de CFE se realizaron en
Teloloapan (Guerrero), Pátzcuaro (Michoacán), Suchiate y Xía (Oaxaca), y Ures y Altar
(Sonora). El primer gran proyecto hidroeléctrico se inició en 1938 con la construcción de
los canales, caminos y carreteras para después convertirse en el Sistema
Hidroeléctrico Ixtapa tongo, en el Estado de México, que posteriormente fue nombrado
Sistema Hidroeléctrico Miguel Alemán.
6
En 1938 CFE tiene apenas una capacidad de 64 KW, misma que, en ocho años,
aumenta hasta alcanzar 45,594 KW. Entonces, las compañías privadas dejaran de
invertir y CFE se vuelve obligada a generar energía para que éstas la distribuyan en sus
redes, mediante la reventa. Hacia 1960 la CFE aporta ya el 54% de los 2,308 MW de
capacidad instalada, la empresa Mexican Light el 25%, la American and Foreign el
12%, y el resto de las compañías 9%. Sin embargo, a pesar de los esfuerzos de
generación y electrificación, para esas fechas apenas 44% de la población cuentan con
electricidad. Por eso el presidente Adolfo López Mateos decide nacionalizar la industria
eléctrica, el 27 de septiembre de 1960. A partir de entonces se comienza a integrar el
Sistema Eléctrico Nacional, extendiendo la cobertura del suministro y acelerando la
industrialización. El Estado mexicano adquiere los bienes e instalaciones de las
compañías privadas, las cuales operan con serias deficiencias por la falta de inversión y
los problemas laborales.
Para 1961 la capacidad total instalada en el país asciende a 3,250 MW.
En esa década la inversión pública se destina en más de 50% a obras de
infraestructura. Se construyen importantes centros generadores, entre ellos los de
Infiernillo y Temascal, y se instalan otras plantas generadoras alcanzando, en 1971,
una capacidad instalada de 7,874 MW. Al finalizar esa década se supera el reto de
sostener el ritmo de crecimiento al instalarse, entre 1970 y 1980, centrales
generadoras que dan una capacidad instalada de 17,360 MW.
Cabe mencionar que en los inicios de la industria eléctrica mexicana operan varios
sistemas aislados, con características técnicas diferentes, logran coexistir casi 30
voltajes de distribución, CFE define y unifica los criterios técnicos y económicos del
Sistema Eléctrico Nacional, normalizando los voltajes de operación, con la finalidad de
estandarizar los equipos, reducir sus costos y los tiempos de fabricación, almacenaje e
inventariado. Posteriormente se unifican las frecuencias a 60 Hertz e integra los
sistemas de transmisión en el Sistema Interconectado Nacional. A inicios del año 2000
se tiene ya una capacidad instalada de generación de 35,385 MW, cobertura del
7
614,653 km, lo que equivale a más de 15 vueltas completas a la Tierra y más de 18.6
millones de usuarios, incorporando casi un millón cada año.
1.2 RAZÓN SOCIAL Y GIRO COMERCIAL.
La razón social de la termoeléctrica generadora de energía localizada en la ciudad de
Manzanillo, Colima tiene objeto de nombre Comisión Federal de Electricidad General
Manuel Álvarez Moreno.
La Central Termoeléctrica pertenece al servicio público que da lugar a energía eléctrica
además de ser una empresa industrial/manufacturera, aprovechando la fuente de
energía de un combustible para generar energía eléctrica mediante la combustión con
chispa y aire ambiente.
1.3 PRODUCTOS Y SERVICIOS QUE OFRECE
El servicio que ofrece la Comisión Federal de Electricidad, comprende la planeación del
Sistema Eléctrico Nacional, así como la generación, conducción, transformación,
distribución y comercialización de energía eléctrica para el servicio público, en
conformidad con lo dispuesto en la Ley del Servicio Público de Energía Eléctrica, la Ley
Orgánica de la Administración Pública Federal, la Ley Federal de las Entidades Para
estatales, Secretaría de Hacienda y Crédito Público y demás ordenamientos aplicables.
1.4 CLIENTES Y PROVEEDORES
Comisión Federal de Electricidad incluyendo zona Centro, proporciona servicio de
energía eléctrica a mas de 37.8 millones de clientes. Los cuales han tenido una tasa de
crecimiento medio anual de más de 5.8% durante los últimos diez años.
El cliente principal de la central termoeléctrica General Manuel Álvarez Moreno es el
Sistema Eléctrico Nacional por el papel que desempeña en la distribución total de
8
Comisión Federal de Electricidad (2014) define la siguiente clasificación de clientes en
sectores, presentados en la siguiente tabla.
Los proveedores de la central termoeléctrica General Manuel Álvarez Moreno son dos,
la empresa reconocida Pemex y la Regasificadora ubicada en la ciudad de Manzanillo.
La Regasificadora de gas licuado proporciona a la central el gas requerido en consumo
diario mediante habilitación de ductos alineados hacia el proceso de producción.
Pemex es un proveedor proporcionando el combustible a la central termoeléctrica y de
la misma manera es cliente ya que el combustible que es almacenado en los tanques
de la central tiene habilitada una línea de retorno para las necesidades de la misma
empresa proveedor.
1.5 PROCESO DE PRODUCCIÓN O DE SERVICIO
En la imagen número 1, se observa el diagrama del proceso de producción de energía
eléctrica en la central termoeléctrica General Manuel Álvarez Moreno.
Sector Porcentaje
Doméstico 88.56
Agrícola 0.34
Industrial 0.76
Comercial 9.83
9 AGUA DULCE GENERADOR DE VAPOR AIRE
EL COLOMO AGUA DE
ENFRIAMIENTO CIRCULACIÓN PPAL.
LAGUNA AGUA DE MAR
SISTEMA AGUA DE CONDENSADO SISTEMA AGUA DE
ALIMENTACIÓN
ÁREA DE PEMEX
NOX, SOX, CO2, CENIZAS OXIGENO ÁREAS DE CONSUMO TURBINA GENERADOR ELÉCTRICO 300 MW VTF CERRO DE TEPALCATES TANQUE DECANTADOR BBA. DE POZO PROFUNDO TANQUE AGUA DE SERVICIOS BBA´S. AGUA DE SERVICIOS BBA´S. AGUA SV. INCENDIOS
CASA DE BOMBAS Y DE COMPRESORES
ENFRIAMIENTO DE EQUIPO AUXILIAR BBA´S. CIRCUITO CERRADO TANQUE AGUA DM. TANQUE REPUESTO DE CONDENSADO BBA´S. CIRCUITO ABIERTO BBA´S. PRINCIPALES DE ENFRIAMIENTO TANQUE DE AMORTIGUAMIENTO CONDENSADO R PRINCIPAL PEMEX
TANQUE ALMTO. DE COMB. TANQUE DE DÍA BBA´S. DE TRASIEGO BBA´S. DE TRANSFERENCIA BBA´S. PRINCIPALES CAL. PRINCIPAL COMBUSTIBLE TANQUE DE DIESEL BBA. DE
TRASIEGO BBA´S. DIESEL PILOTOS/QUEMADORES
DIESEL
La energía eléctrica generada en la central termoeléctrica es tan solo el resultado de
una serie de transformaciones de la energía dando inicio en el hidrocarburo utilizado
como materia prima que es el combustóleo, gas o diesel; en el Generador de vapor se
tiene la conversión por medio de la combustión en energía calorífica la cual es
aprovechada para calentar el agua hasta convertirla en vapor transformándose la
energía a energía térmica, este fluido de vapor producido con sus características
adecuadas de presión, temperatura es utilizado en la turbina donde es transformado en
energía mecánica y posteriormente en energía eléctrica en el generador eléctrico. La
imagen número 2 muestra las transformaciones de energía dentro del proceso de
producción en la central termoeléctrica Manzanillo 1 y el equipo involucrado que las
produce.
10
Imagen 2.- Transformaciones de energía en la central termoeléctrica Manzanillo 1.
Al obtener la energía eléctrica del último equipo principal de la central termoeléctrica
pasa a los transformadores en donde realiza su función para ser entregada al
Sistema Eléctrico Nacional mediante la interconexión con la subestación
Manzanillo I y las Líneas de Transmisión de 400 Y 230 KV a las subestaciones.
1.6 ORGANIZACIÓN
El organigrama de la empresa es de suma importancia para saber a quién dirigirse, en
la central termoeléctrica General Manuel Álvarez Moreno localizada en la ciudad de
Manzanillo, Colima, se tiene un organigrama jerarquizado de la siguiente manera.
Superintendente general
Superintendente de producción
Jefe de Operación
Jefes de Turno
Operadores
Auxiliares de operación Fogoneros Ayudantes de Operación Patieros Ayudantes Químicos
Energía química almacenada
Combustible
Energía calorífica
Generador devapor
Energía eléctrica Generador eléctrico Energía térmica Vapor Trabajo mecánico
11
Imagen 3.- Centrales generadoras de energía eléctrica en México.
El puesto presentado es el superintendente de turno (jefe de turno) y como se puede
observar tiene a su cargo, auxiliares de operación, fogoneros, ayudantes de operación,
patieros y ayudantes químicos. Este último es personal proporcionado por el
departamento químico.
1.7 LOCALIZACIÓN
México actualmente cuenta con un total de 40 centrales generadoras de energía
eléctrica, todas de Comisión Federal de Electricidad (CFE) de las cuales, 22 son
hidrocarburos (termoeléctricas), 11 hidroeléctricas, 2 plantas de carbón, 2 geotérmicas,
2 eoloelectricas y 1 planta nuclear. Cabe destacar que la central generadora exhibida
en el presente trabajo de residencia profesional es, también, a parte de una central
termoeléctrica, una central de ciclo combinado.
La imagen número 3 señala las centrales generadoras de energía eléctrica en México.
Como se ha descrito con anterioridad, la central generadora que fue estudiada y a la
cual se le aplico una mejora con herramienta industrial es la central termoeléctrica
General Manuel Álvarez Moreno (Manzanillo 1), se localiza al Sur del Puerto de
12
1.8 OBJETIVO GENERAL
Desarrollar un manual para la supervisión de operación del puesto superintendente de
turno en la central termoeléctrica General Manuel Álvarez Moreno.
1.9 OBJETIVOS ESPECIFICOS
Apoyar al jefe de turno con la información correcta para la operación de la central
Asegurar la correcta aplicación de maniobras a realizar
Asegurar el equipo involucrado en las respectivas maniobras
Archivar la información para posible manipulación de personal externo al puesto
dirigido.
1.10 ALCANCE
Este proyecto tiene de alcance solo el tercer eslabón del organigrama jerárquico, el
superintendente de turno (jefe de turno) proporcionando la información necesaria para
la aplicación eficiente de la operación en la central termoeléctrica General Manuel
Álvarez Moreno, ubicada en el municipio de Manzanillo, Colima.
13
CAPITULO 2
2.1 MARCO TEORICO
Según la enciclopedia interoceánica (2001), dice que la termodinámica es la rama de la
física que relaciona el calor con el trabajo o la energía, mediante esta rama se relaciona
con el calor que recibe o da un sistema con el trabajo que realiza o recibe.
La termodinámica explica los inicios de la generación eléctrica, de acuerdo a James
Joule, Julius Mayer y Von Helmholtz (1824), la primera ley de la termodinámica
establece que la energía no se crea ni se destruye, sólo se transforma.
Según la enciclopedia interoceánica (2001), la energía se define como la capacidad de
la materia para producir un trabajo en forma de movimiento. Mediante el estudio de las
energías y de la ley de conservación de la energía se pueden obtener muchos datos de
movimientos ideales de los cuerpos.
De acuerdo con Ignacio Martin (2003), se considera tácitamente la energía como la
capacidad para hacer un trabajo, o bien el trabajo acumulado por un cuerpo. El
concepto de energía es uno de los más fructíferos de toda la física, pero también es
bastante abstracto.
Se conoce como energía térmica aquella energía liberada en forma de calor, es decir,
pasa de un cuerpo más caliente a otro que presenta una temperatura menor. Puede ser
transformada tanto en energía eléctrica como en energía mecánica.
De acuerdo con Serway (2008), dice que la energía térmica (o energía calorífica) es la
que poseen los cuerpos debido al movimiento de las partículas que los forman.
Según la enciclopedia interoceánica (2001), se llama corriente eléctrica al movimiento
de cargas a través de un conducto, dicha corriente se explica mediante la existencia de
14
El Ing. Martin Álvarez (1996), define que el manual de procedimientos es el documento
que contiene la descripción de actividades que deben seguirse en la realización de las
funciones de una unidad administrativa, o de dos ó más de ellas.
Un diccionario define la palabra “manual” como un libro que contiene lo más sustancial
de un tema, y en este sentido, los manuales son vitales para incrementar y aprovechar
15
CAPITULO 3
3.1 DESARROLLO
Las actividades que se realizan durante el periodo de estancia Enero – Junio del
presente año, en la central termoeléctrica General Manuel Álvarez Moreno se describen
a continuación para su mejor comprensión.
1.- Observación general de planta termoeléctrica
Esta actividad se realiza en el tiempo de una semana, se observa a detalle el proceso
de producción junto a los equipos involucrados, principales y auxiliares en la central
termoeléctrica manzanillo 1. El recorrido es junto al superintendente de turno, la imagen
número 6, muestra la central termoeléctrica General Manuel Álvarez Moreno
(Manzanillo 1).
Los equipos principales en la generación de energía eléctrica en las unidades
convencionales son:
16
Generador de vapor (la caldera): Es un conjunto de elementos integrados y
dispuestos de tal forma que se realiza una combustión y se absorbe el calor
de los productos de esta combustión para generar un vapor con las
condiciones de presión y temperatura requeridas para la turbina en forma
eficiente. La imagen número 7, muestra el generador de vapor de la Central
Termoeléctrica Manzanillo 1.
Turbina: Una turbina de vapor, es una máquina que convierte la energía
térmica del vapor en trabajo mecánico, (giro del rotor). En una Central
Termoeléctrica, este trabajo se emplea para mover un generador eléctrico
que transforma el trabajo a energía eléctrica. La imagen número 8, muestra
los componentes de la turbina de vapor de la Central Termoeléctrica
Manzanillo 1.
17
Condensador: Es un intercambiador de calor el cual condensa el vapor de
escape de la turbina para ser reintegrado nuevamente al proceso (siclo agua
vapor), utiliza como medio de enfriamiento agua de mar. La imagen número
9, muestra las cajas de condensador de la Central Termoeléctrica Manzanillo
1.
Imagen 8.- Componentes de la turbina de vapor.
18
Generador eléctrico: es el equipo más importante de las centrales
generadoras, ya que transforma la energía mecánica que recibe de la turbina,
en energía eléctrica que entrega a la subestación. La imagen número 10,
muestra el generador eléctrico de la Central Termoeléctrica Manzanillo 1.
2.- Investigación de información requerida para el desarrollo de proyecto de
residencia.
Se muestra todo el proceso de producción y una vez comprendido, se continua con la
investigación de información adicional para el desarrollo del proyecto del manual de
operación, logrando así, entender los equipos auxiliares de la central termoeléctrica que
tienen una importante función al igual que los equipos principales descritos
anteriormente, ya que se ven involucrados en las diferentes maniobras.
Los equipos auxiliares de la central termoeléctrica son:
Bombas
Ventiladores
19
Extractores
Calentadores
Enfriadores
Compresores
Eyectores
Desareador
Tanques
El anexo 1 contiene las fotografías de cada uno de los equipos auxiliares para su mayor
visualización.
3.- Conocer todos los departamentos involucrados en la planta termoeléctrica.
La central termoeléctrica General Manuel Álvarez Moreno tiene dentro de sus divisiones
los diferentes departamentos que en su conjunto realizan la eficiente operación de
generación de energía.
El departamento de operación comprende al jefe de operación, jefe de turno (eslabón
propuesto), operadores, auxiliares, patieros, fogoneros y turbineros; como su nombre
lo dice este departamento refiere a la operación de los equipos principales, auxiliares y
sus sistemas correspondientes.
El departamento químico a su vez cuenta con jefe de departamento químico, supervisor
químico y auxiliares químicos.
El departamento de instrumentación, civil, mecánico, eléctrico, mantenimiento y
seguridad cuentan al igual que el departamento químico con el personal clasificado de
misma manera. Sus actividades difieren en cada uno de ellos, de acuerdo a las tareas
logísticamente estudiadas y definidas que son asignadas a cada departamento.
4.- Aprendizaje de operación de maquinas generadoras de energía.
La Central Termoeléctrica contiene una serie de sistemas de flujo los cuales de igual
manera se estudian para el absoluto entendimiento del proceso de producción, estos se
20
y tuberías que manejan un fluido determinado, pudiendo ser agua destilada, de mar, de
enfriamiento, vapor, gases, combustible o cualquier otro requerido en la central. Los
sistemas de flujo pueden ser cerrados (formando un anillo) o abiertos, y, los equipos
principales junto a los auxiliares se integran para formar parte de los sistemas de flujo.
Un mismo equipo puede pertenecer a varios sistemas.
Condensado
Agua alimentación
Vaporización y sobrecalentamiento
Vapor principal
Vapor auxiliar
Extracciones y drenajes
Combustible
Aire y gases combustión
Aceite lubricación y control
Aceite de sellos
Sellos de vapor
Enfriamiento principal
Enfriamiento auxiliar
Tratamiento agua repuesto
Dosificación e inyección químicos
Agua de repuesto
Agua contra incendio
Agua de servicios
Aire de servicios
Aire de instrumentos
Lubricación equipo auxiliar
Agua mar
21
Los DTI’s (Diagramas de Tubería e Instrumentación), son como su nombre lo dice,
representaciones de diagramas. Facilitan el entendimiento de dirección de flujo y
continuidad de tuberías en el proceso de producción.
Se estudian estos diagramas con la finalidad de presentar un trabajo completo, los
DTI´s se muestran en el manual de operación para superintendente de turno
específicamente en la Central Termoeléctrica Manzanillo 1.
Se especifica la localización de la Central Termoeléctrica ya que los diagramas de
tuberías e instrumentación cambian dependiendo del tipo de generación y la central
correspondiente.
Otros diagramas de visualización de utilidad en el estudio, corresponde a las pantallas
de los operadores en cuarto de control (BTG), donde se observan cada uno de los
sistemas de flujo que integran la producción.
En el anexo 2 se presentan cada una de las pantallas que pueden ser manipuladas por
el operador o jefe de turno para control de los equipos que integran la Central
Termoeléctrica Manzanillo 1.
6.- Apoyo de supervisión junto al jefe de turno de equipos operando.
Se realiza el apoyo en maniobras ejecutadas por el superintendente de turno en el
plazo cumplido Enero – Junio del presente año. Algunas de las actividades realizadas
se presentan en siguiente tabla.
NÚMERO ACTIVIDAD
1 Acoplar válvulas de alta, media, baja presión y recalentado frio.
2 Ajustar bandas de aeroenfriadores.
3 Arranque de unidad.
4 Atender ruidos anormales en aeroenfriadores.
5 Atender válvulas que fallan.
6 Barrer líneas.
7 Chequeo de fugas de aceite.
8 Chequeo de quemadores.
9 Despresurizar líneas.
22
11 Fallas comunes en el sistema.
12 Hacer avisos de válvulas con falla.
13 Lavado de compresor en línea.
14 Lavado de compresor fuera de línea.
15 Librar banco de eyectores.
16 Librar y manipular válvulas.
17 Limpieza de quemadores en generador de vapor.
18 Llenado de condensador.
19 Llenado de deareador.
20 Llenado de ductos.
21 Llenado de generador de vapor.
22 Manipulación de cuchillas de máquina.
23 Manipulación de interruptores.
24 Operación y control de válvulas shut off.
25 Orden de arranque en bombas de circuito abierto.
26 Poner en servicio bombas de circuito cerrado.
27 Poner en servicio eyector de arranque.
28 Producir choque térmico en cajas de condensado.
29 Prueba hidrostática.
30 Pruebas rutinarias de bombas de operación.
31 Pruebas rutinarias de turbina.
32 Realizar reporte de consumo de combustóleo y de gas.
33 Realizar reporte de fugas presentadas.
34 Realizar reporte de la central.
35 Reporte de equipo fuera de servicio.
36 Reporte de licencias.
37 Retro lavado en cajas de condensado.
38 Retro lavado en intercambiadores de calor.
39 Sacar de marcha la unidad.
40 Sincronizar unidades generadoras.
41 Subir grados de pureza con hidrogeno.
42 Transferencia de combustible.
43 Vigilar presiones, temperaturas y niveles de agua.
44 Visualización de curva de operación de drenajes y venteos.
23
El relatorio es una herramienta utilizada para la recopilación de información y parámetros en los 3 turnos determinados; 23:00 – 07:00, 07:00 – 15:00, 15:00 – 23:00,
dentro de la Central Termoeléctrica Manzanillo 1. Esta herramienta ayuda al operador a
guardar los indicadores y hacer una comparación con los valores anteriores, después
de que el operador realiza su relatorio, el jefe de turno tiene la obligación de pasar estos
valores al suyo, llamándose condiciones operativas, a demás, en la pantalla del
relatorio se encuentran una serie de indicadores que deben ser llenados, como lo son,
los equipos principales, estos son los que se encuentran en operación en cada turno
llenado, si un equipo ha sido librado de la misma manera debe ser especificado en el
relatorio, desactivando la banderita correspondiente y anotando el porqué se encuentra
fuera de servicio. Otros de los reportes dentro del relatorio es el del agua consumida,
determinando los niveles correctos de los tanques disponibles y de igual manera el nivel
de combustóleo, posteriormente se tiene una pestaña que es de suma importancia su
llenado, las novedades, esas no pueden dejarse pasar en cada turno, son las que
abalan al jefe de turno en las acciones que realizó y los resultados que obtuvo.
8.- Elaboración de reportes de maniobras realizadas.
Esta actividad es plasmada en el relatorio del superintendente de turno, en este
apartado se describen las novedades y maniobras realizadas durante la jornada de
trabajo, su finalidad es quedar plasmado para posterior visualización y fácil movilidad de
información entre los jefes de departamentos involucrados. Al momento de ser un
archivo común puede ser observado por personal autorizado. Las actividades deben
quedar guardadas para poder tener una comparación de valores e implementar mejoras
posteriores.
En el turno de 23:00 – 07:00, como anterior mente se escribió en las actividades
realizadas por el jefe de turno, son los reportes de consumo de combustóleo y gas, y,
los reportes de maniobras realizadas con los equipos que se encuentran en servicio o
libranzas. Todos estos reportes son registrados y guardados todos los días.
24
Para realizar esta actividad primero se observo en totalidad la Central Termoeléctrica
Manzanillo 1, se estudia el proceso de producción y una vez comprendida, se observa
al superintendente de turno durante los 3 turnos correspondientes en las actividades
que realiza a su cargo. Se anota cada una de ellas y se continúa con la descripción de
las mismas.
Se apoyo en libros proporcionados por Comisión Federal de Electricidad, como lo fue “Introducción a centrales termoeléctricas”, “Manual de instructivo de Turbina MHI de 300 Mw”, “Manual de operación y mantenimiento del Generador Eléctrico.”, “Manual del sistema eléctrico de la Central Termoeléctrica Manzanillo I” y “Manual de los sistemas de control en los sistemas de flujo”.
El índice del manual de operación elaborado para la Central Termoeléctrica Manuel Álvarez Moreno se muestra en el anexo 3.
CAPITULO 4
25
Los resultados obtenidos fueron completamente satisfactorios, no se arrojaron valores
cuantitativos ya que el proyecto implementado fue un manual de operación para el
superintendente de turno, es una herramienta de información completamente estudiada
y precisa en valores e indicadores para una posterior lectura, es un archivo que guarda
la información correcta.
Se presentó el manual de operación a los directivos y sus criticas fueron positivas, un
manual confiable con finalidad de apoyar al jefe de turno en cualquier momento que él
lo requiera.
En el periodo Enero – Junio del presente año, los jefes de turno tuvieron la necesidad
de recurrir al manual propuesto para recordar un par de valores que necesitaban y
poder tomar la decisión correcta logrando así realizar la maniobra con una eficiencia
mayor a lo que lo habían hecho. La actividad fue aplicada en las unidades de ciclo
termoeléctrico, bajar potencia y sacar la unidad siempre ha sido una maniobra precisa
para amortiguar el golpe cuando la turbina de vapor deja de rodar, un rorado de 3600
rpm y parar la unidad a 80 rpm es lo que habían estado considerando, se observó he
investigo que la unidad podría ser detenida a 40 rpm con una carga menor a 5 MW.
Estos valores ayudan a la turbina de vapor a respaldar su equipo y asegurar una vida
útil más larga.
Otro factor beneficiario del manual de operación define que cualquier personal de
operación puede realizar las maniobras mencionadas en él, ya sea por ausencia de jefe
de turno. Con esta ventaja se aumenta la eficiencia y calidad de la Central
Termoeléctrica General Manuel Álvarez Moreno.
CAPITULO 5
26
No documentar la tecnología en una organización equivaldría a que cada nueva
generación empezara de cero para descubrir, redescubrir o inventar conocimientos,
valore, indicadores, etc.
Los manuales al documentar la tecnología de una organización, no pretende suprimir
las habilidades y sentido común del personal autorizado, lo que pretenden es que en
lugar de que la gente ande diariamente perdiendo el tiempo recordando lo necesario, se
dedique a mejorar los sistemas de trabajo y el nivel de competitividad de la
organización. Los manuales documentan la experiencia de la organización, incluyendo
claramente lo que ha probado ser útil con la razón de ser de una manera más eficiente.
El manual que se realizó cumplió con las expectativas, se logró apoyar al jefe de turno
con la información correcta para la operación de la central, se aseguró la correcta
aplicación de maniobras a realizadas, de igual manera el equipo involucrado en las
respectivas maniobras se protegieron y se archivó la información para posible
manipulación de personal externo al puesto dirigido.
Al personal de operación le fue de mucha utilidad el manual de procedimientos, ahora
en la actualidad el documento estará disponible apoyando en todo momento al personal
de operación haciendo más eficiente el proceso. Las recomendaciones principales son
continuar con la actualización de información sobre las unidades generadoras de
energía eléctrica en la Central Termoeléctrica Manzanillo 1. Y, mantener el manual en el
lugar adecuado para su alcance.
Las actividades extracurriculares en las que se apoyo al jefe de turno, aportaron
información adecuada para la realización del manual de operación. Se observó
actividades mal realizadas y las consecuencias que se obtenían, así se concluyó que el
manual de operación sería correcto para todo el departamento de operación, después
de realizarse y presentarse, se produjo resultados favorables dando lugar a una
27
28
ANEXO 1
EQUIPO AUXILIAR
29
EQUIPO AUXILIAR DE LA CENTRAL TERMOELECTRICA MANZANILLO 1.
Las siguientes imágenes presentan algunos equipos auxiliares que se encuentran
dentro de la Central Termoeléctrica Manzanillo 1.
Bombas de succión de combustible
Bomba circulación principal
30
Tanque de almacenamiento de combustible
31
Quemadores
32
Banco de eyectores
33
Transformadores
34
Subestación eléctrica
35
36
ANEXO 2
37
ANEXO 2
PANTALLAS DE CONTROL DE UNIDAD GENERADORA
Las siguientes imágenes muestran los sistemas involucrados en la operación de la
central General Manuel Álvarez Moreno, estas pantallas se encuentran en la sala de
control y pueden ser manipuladas por el operador de la unidad y el superintendente de
40
ANEXO 3
41
ANEXO 3
INDICE DE MANUAL DE OPERACIÓN
El siguiente indice muestran las secciones en las que se encuentra dividido el manual
de operación elaborado para la Central Termoeléctrica General Manuel Álvarez
Moreno.
INDICE
SECCIÓN I GENERALIDADES.
1.- Centrales de generación
2.- Tipos de centrales de generación
3.-Transformaciones de energia en centrales de generación
termoelectrica
4.- Centrales termoelectricas
a) Equipo principal
b) Equipo auxiliar
c) Sistema de flujo
d) Diagrama general
SECCIÓN II GENERADOR DE VAPOR.
1.- Introducción
2.- Descripción
3.- Combustión
4.- Partes principales
a) Caldera
b) Sobrecalentador
c) Recalentador
d) Economizador
e) Precalentador de aire
42
SECCIÓN III TURBINAS DE VAPOR.
1.- Caracteristicas generales
2.- Principios de operación
3.- Partes principales
4.- Clasificación de las turbinas
SECCIÓN IV GENERADOR DIESEL DE EMERGENCIA
1.- Introducción
2.- Objetivo
3.- Características
4.- Diagrama eléctrico simplificado
5.- Condiciones previas al arranque
SECCIÓN V SISTEMAS DE OPERACIÓN.
1.- SISTEMA DE CONDENSADO.
1.1.- Introducción
1.2.- Objetivo
1.3.- Alcance
1.4.- Descripción de operación
1.5.- Descripción y operación del equipo
1.5.1.- Tanque de repuesto de condensado
1.5.2.- Condensador principal
1.5.3.- Bombas de condensado
1.5.4.- Condensador de vapor de sellos
1.5.5.- Eyectores de servicio
1.5.6.- Intercondensador
1.5.7.- Poscondensador
1.5.8.- Recirculación mínima
1.5.9.- Calentadores de baja presión
2.- SISTEMA DE AGUA ALIMENTACIÓN.
43
2.2.- Objetivo
2.3.- Alcance
2.4.- Descripción de operación
2.5.- Descripción y operación del equipo
2.5.1.- Tanque de oscilación del deareador.
2.5.2.- Bombas de agua de alimentación.
2.5.3.- Válvula shut-off
2.5.4.- Variador de velocidad de bombas de agua de
alimentación
2.5.5.- Calentadores de agua de alimentación
3.- SISTEMA DE AGUA DE CIRCULACIÓN.
3.1.- Introducción
3.2.- Objetivo
3.3.- Alcance
3.4.- Identificación del grafico y diagrama mímico.
3.5.-Alimentaciones electricas y señalización.
3.6.- Lógicos de control
3.7.- Sellos cajas del condensador principal.
4.- SISTEMA DE CIRCUITO ABIERTO.
4.1.- Introducción
4.2.- Objetivo
4.3.- Alcance
4.4.- Alimentaciones eléctricas
4.5.- Lógicos de control
4.6.- Distribución de bombas para unidades
5.- SISTEMA DE CIRCUITO CERRADO.
5.1.- Introducción
5.2.- Objetivo
5.3.- Alcance
5.4.- Alimentaciones eléctricas
44
5.6.- Distribución de bombas para unidades
6.- SISTEMA DE VAPORIZACIÓN Y SOBRECALENTAMIENTO.
6.1.- Introducción
6.2.- Objetivo
6.3.- Alcance
6.4.- Diagramas y caracteristicas del generador de vapor
6.5.- Lógico de control bwcp`s
6.6.- Curva de operación de drenajes y venteos
7.- SISTEMA DE LUBRICACIÓN TURBINA.
7.1.- Introducción
7.2.- Objetivo
7.3.- Alcance
7.4.- Descripcion
7.5.- Alimentaciones electricas del equipo.
7.6.- Lógicos de control del equipo del sistema.
8.- SISTEMA DE AIRE Y GASES
8.1.- Introducción
8.2.- Objetivo
8.3.- Alcance
8.4.- Descripcion
8.5.- Alimentaciones electricas del equipo
8.6.- Lógicos de control del equipo del sistema
8.7.- Operación de compuertas de aire y gases
8.8.- Verificación operación y control de auxiliares,
combustión y nox
8.9.- Ventilador de tiro forzado.
8.10.- Calentadores de aire- vapor
8.11.- Ventiladores de enfriamiento a detectores de flama.
8.12.- Enfriamiento y sello caja de aire / pilotos
8.13.- Precalentadores regenerativos.
45
8.15.- Cajas de aire hogar
8.16.- Ventiladores de tiro inducido.
9.- SISTEMA ELÉCTRICO.
9.1.- Introducción
9.2.- Objetivo
9.3.- Alcance
9.4.- Sistema de 400 kv.
9.5.- Sistema de 230 kv.
9.6.- Sistema de 4160 volts
9.7.- Sistema de 480 volts
10.- SISTEMA DE VAPOR AUXILIAR
10.1.- Introducción
10.2.- Objetivos
10.3.- Alcance
10.4.- Diagrama y descripcion del flujo de vapor auxiliar,
10.5.- Descripción y operación de equipos del vapor auxiliar
10.6.- Calentamiento al deareador.
10.7.- Tanque desobrecalentador.
10.8.- Calentadores aire vapor
11.- SISTEMA DE SOPLADORES DE HOLLIN
11.1.- Introduccion
11.2.- Objetivo
11.3.- Alcance
11.4.- Diagrama simplificado y descripcion del flujo.
11.5.--Descripcion y operación del equipo del sistema de
sopladores de hollin
11.6.- Sopladores retractiles de los elementos
11.7.- Sopladores de hollin de precas u9 y u10
12.- SISTEMA DE CONTROL DE QUEMADORES
12.1.- Introduccion
46
12.3.- Alcance
12.4.- Diagrama simplificado y descripcion del flujo
12.5.- Descripcion y operación del equipo de control de
quemadores
12.6.- Medidores de flujo de combustible a quemadores
12.7.- Rack de valvulas de control de combustible
12.8.- Valvula de corte de combustible
12.9.- Accesorios del rack de quemadores en esquinas
pilotos
12.10.- Quemadores de aceite combustible
12.11.- Accesorios de quemadores
12.12.- Purga del hogar
12.13.-Selección de combustible y operación de quemadores
12.14.-Secuencia de encendido de quemadores
12.15.-Detectores de flama
13.- SISTEMA DE VAPOR PRINCIPAL
13.1.- Introduccion.
13.2.- Objetivo.
13.3.- Alcance.
13.4.- Diagrama de vapor principal.
13.5.- Caracteristicas de generador de vapor.
13.6.- Descripcion equipo principal del sistema.
13.6.1.- Valvulas de estrangulamiento.
13.6.2.- Cajas de vapor y valvulas de gobierno.
13.6.3.- Caja de toberas y paso curtis.
13.6.4.- Turbina de alta presion.
13.6.5.- Turbina de presion intermedia
13.6.6.- Turbina de baja presion
14.- SISTEMA DE VAPOR DE SELLOS
14.1.- Introducción
47
14.3.- Alcance
14.4.- Diagrama gral, funcion y operación de vapor de sellos.
14.5.- Coladores de vapor y valvulas de seguridad.
14.6.- Atemperacion al vapor de sellos
14.7.- Condensador de vapor de sellos
15.- SISTEMA DE EXTRACCIONES DRENES Y VENTEOS.
15.1.- Introduccion
15.2.- Objetivo
15.3.- Alcance
15.4.- Diagrama simplificado
15.5.- Descripcion del equipo
15.6.- Calentadores de baja y alta presion
15.7.- Descripcion funcional
15.8.- Logicos de control
15.9.- Parametros de las extracciones
16.- SISTEMA DE CORRIENTE DIRECTA.
16.1.- Introducción
16.2.- Objetivos
16.3.- Descripción y función de una batería
16.4.- Banco de baterías
16.5.- Descripción de tableros de distribución de c.d.
16.6.- Diagramas unifilares y simplificados de tableros de
c.d.
16.7.- Función y descripción de los cargadores de baterías
16.8.- Características fuentes y uso de c.d.
17.- SISTEMA ACEITE DE SELLOS DEL GENERADOR.
17.1.- Introducción
17.2.- Objetivo
17.3.- Alcance
17.4.- Descripción de componentes
48
17.6.- Diagrama simplificado aceite de sellos lado aire
17.7.- Descripción aceite de sellos lado aire
17.8.- Aceite de respaldo de alta presión
17.9.- Aceite de respaldo de baja presión
17.10.- Sistema aceite de sellos lado hidrogeno
17.11.- Diagrama simplificado aceite de sellos lado hidrogeno
17.12.- Descripción aceite de sellos lado hidrogeno
18.- SISTEMA DE HIDROGENO Y CO2.
18.1.- Introducción
18.2.- Objetivo
18.3.- Alcance
18.4.- Diagrama sistema de enfriamiento de hidrogeno
18.5.- Función del sistema
18.6.- Descripción del equipo
SECCIÓN VI REGULACIÓN PRIMARIA Y SECUNDARIA
1.- Introducción
2.- Objetivo
3.- Alcance
4.- Descripción regulación primaria y secundaria
SECCIÓN VII ANÁLISIS DE LA COMBUSTIÓN
1.- Introducción
2.- Objetivo
3.- Alcance
4.- Descripción del análisis de la combustión
SECCIÓN VIII MANIOBRAS
1.- Introducción
49
3.- Alcance
4.- Maniobras de puesta en servicio de unidad.
5.- Maniobras de paro de unidad
6.- Maniobras en un disparo.
7.-Maniobras en falla de potencial.
8.- Prueba hidrostática generador de vapor.
9.-Pruebas de válvulas de seguridad.
10.-Llenado de ductos.
11.- Maniobras y parámetros a verificar antes, durante y después
del arranque de bomba agua de circulación.
12.- Retrolavado y choque térmico.
13.- Parámetros y maniobras a verificar antes, durante y después
del arranque de la bomba de condensado.
14.- Llenado del deareador
15.- Control de nivel deareador
16.- Llenado del generador de vapor
17.- Parámetros y maniobras a verificar antes, durante y -después
del arranque de bwcp´s.
18.- Control y operación de vapor auxiliar
19.- Parámetros y maniobras a verificar antes, durante y después
del arranque de bombas de agua de alimentación
20.- Operación y control de válvula shut-off
21.- Control de nivel domo
22.- Arranque de la segunda bomba a.a. y o cambio de bba a.a.
23.- Parámetros y maniobras a verificar antes, durante y después
del arranque de bombas de lubricación para el llenado de líneas y
recirculación del aceite turbina.
24.- Torna flecha turbogenerador.
25.-. Prueba de bombas
26.- Maniobras y parámetros a verificar antes, durante y después
50
27.- Control y operación de calentadores de aire a vapor
28.- Lavado de precas
29.- Pruebas de válvulas de paro e interceptoras
30.- Prueba de válvulas de gobierno y estrangulamiento.
31.- Sincronización de la unidad, maniobras y cuidados al efectuar
esta
32.- Maniobras y supervisión antes, durante y después del cambio
de auxiliares de la unidad.
33.- Maniobras para libranza del t-6, t-7, líneas principales,
interruptores y buses.
34.- Maniobras para alimentar al tablero de c.d.
35.- Detecciones de falla a tierra en el tablero de c.d.
36.- Maniobra para cambio de cargador de baterías
37.-Arranque automático generador diesel y transferencia de
esenciales
38.-Prueba arranque generador diesel y transferencia de esenciales
en automático.
39.-Arranque generador diesel y transferencia de esenciales en
manual
40.- Maniobras para respaldo de generador diesel de u9 y u10.
41.- Maniobras de arranque del sistema aceite de sellos
42.- Maniobras de paro del sistema aceite de sellos
43.- Maniobras para reemplazar co2 con hidrogeno
44.- Maniobras para aumento de presión de hidrogeno
45.- Maniobras para reemplazar hidrogeno con co2
46.- Maniobras para reemplazar co2 con aire
47.- Maniobras normales y en contingencias de una unidad
48.- Arranque de unidad
49.- Paro de unidad
50.- Disparo de unidad
51
52.- Puesta en servicio del sistema de aire y gases.
53.- Arranque y paro de quemadores porprograma de carga
54.- Control de compuertas de aire auxiliares y de combustion
55.- Interlock de seguridad del horno
56.- Disparos de caldera
57.-Embotellado del generador de vapor
58.-Calibracion de valvulas de seguridad
59.- Regulador de presion de vapor de sellos
60.-Puesta y fuera de servicio del sistema vapor a sellos
52
Álvarez, Martin, (1996), Manual para elaborar manuales de políticas y procedimientos,
Manual de procedimientos, Panorama editorial, México 1996.
Carnot, Nicolás (1824) definición de termodinámica,
http://www.jfinternational.com/mf/termodinamica.html
Comisión Federal De Electricidad (2014), Clientes,
http://www.cfe.gob.mx/ConoceCFE/1_AcercadeCFE/Estadisticas/Paginas/Clientes.aspx
Comisión Federal De Electricidad, Prontuario de datos técnicos. Gerencia Regional de
Producción Occidente, C.T. Gral. Manuel Álvarez Moreno, México 1980.
Concalves Beatriz, Física General, editorial TEC-CIEN, México 1976.
Enciclopedia Interoceánica, Energía , tercer milenio, Edición MM, Grupo editorial
interoceánica, Buenos aires, Argentina, Enero 2001.
Enciclopedia Interoceánica, Termodinámica, tercer milenio, Edición MM, Grupo editorial
interoceánica, Buenos aires, Argentina, Enero 2001.
Joule James, Meyer Julius, Helmholtz Von (1824), primera ley de la termodinámica,
http://servicios.encb.ipn.mx/polilibros/fisicoquimica/TERMODINAMICA/primera%ley.htm
INEGI (2012), Instituto Nacional de Estadística y Geografía, Electricidad,
53
Martin Ignacio (2003), Física General, definición de Energía,
http://es.scribd.com/doc/9714515/Libro-de-Fisica-General
Manual de instrucciones de operación y mantenimiento del Generador Eléctrico C.T.
Manzanillo colima (1982), Mitsubishi ectric Corporation Japón.
Manual de procedimientos,
Tecnologiafuentenueva.com/file/view/etermica.pdf/47229899/etermica.pdf
Manual operativo de la central termoeléctrica Manzanillo 1, manual de los sistemas de control en los sistemas de flujo, México 1980
