(6) RESUMEN. La ingeniera civil se ha mantenido a la vanguardia en el uso de procesos constructivos, diseño, herramientas de cálculo y computacionales, buscando siempre las mejores prácticas en cuanto a eficiencia y costo/beneficio. Debido a esa dinámica, es necesario que tanto ingenieros como estudiantes de ingeniería desarrollen las habilidades necesarias para el uso de dichas herramientas ya que, el desconocimiento o falta de interés en su uso puede acarrear ineficiencia tanto en diseño como en ejecución de proyectos. Las herramientas que presentan mayor avance están ligadas al software, especialmente las enfocadas en el diseño asistido por computador, que ofrece a sus usuarios (diseñadores, arquitectos e ingenieros) métodos abreviados para la creación de pequeños o grandes proyectos que, aunque generalmente simples suelen ser desconocidos tanto para usuarios nuevos como avanzados. Es de vital importancia mencionar que este software se utiliza en todos los ámbitos científico, creativo, artístico, y se ha venido transformando en una herramienta básica en las universidades, siendo así que aquellos estudiantes que la conozcan, tengan claro el uso y las aplicaciones de AutoCAD, tendrán grandes oportunidades de crecer y evolucionar en área de la Ingeniera, siendo así se tienen ejemplos donde mediante de este software se han creado grandes diseños ingenieriles. Es un software fundamental donde cualquier persona que utiliza un computador tendrá la opción de dibujar de una forma sencilla, precisa, ágil y rápida con acabados prácticamente perfectos, evitando las desventajas que nos ofrecería realizarlo a mano. A través de este manual se pretende que los estudiantes tengan una guía para usar el programa de AutoCAD en la interpretación de planos (arquitectónicos, 6 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(7) hidráulicos, sanitarios, estructurales y eléctricos) y en la presentación de diseños ante entidades públicas para su posterior aprobación.. 7 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(8) TABLA DE CONTENIDO. INTRODUCCIÓN ................................................................................................................. 16 1.. OBJETIVOS ................................................................................................................. 17 1.1 OBJETIVO GENERAL.............................................................................................. 17 1.2 OBJETIVO ESPECÍFICOS ...................................................................................... 17. 2.. PLANTEAMIENTO DEL PROBLEMA ......................................................................... 18 2.1 DESCRIPCIÓN DEL PROBLEMA ........................................................................... 18. 3.. JUSTIFICACIÓN .......................................................................................................... 20. 4.. ANTECEDENTES ........................................................................................................ 22 4.1 ¿QUÉ ES AUTOCAD? ................................................................................................ 22 4.1.1. Versiones de AutoCAD. ................................................................................... 23. 4.2 PROGRAMAS COMPATIBLES CON AUTOCAD ............................................................... 25 5.. MARCO TEÓRICO ...................................................................................................... 27 5.1 HISTORIA DEL DIBUJO TÉCNICO .................................................................................. 27 5.1.1. El dibujo técnico en la antigüedad 2450 A.c. .................................................. 29. 5.1.2. Papiro de Ahmes 1650 A.c .............................................................................. 30. 5.1.3. Desarrollo de la geometría en la antigua Grecia 600 A.c ............................... 31. 5.1.4. Elementos de geometría de Euclides 300 A.c. ............................................... 33. 5.1.5. Estudios de Arquímedes 250 A.c .................................................................... 34. 5.1.6. Edad media ...................................................................................................... 35. 5.1.7. Renacimiento Siglo xv ..................................................................................... 36. 8 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(9) 5.1.8. Época moderna ................................................................................................ 38. 5.1.9. Siglo XX ............................................................................................................ 40. 5.1.10 AutoCAD dibujo asistido por computador nace en 1982. ............................... 41 5.2 INTERFAZ DE AUTOCAD............................................................................................. 42. 6.. 5.2.1. Menú desplegable: ........................................................................................... 42. 5.2.2. Barra de herramientas de acceso rápido: ....................................................... 43. 5.2.3. Centro de comunicaciones: ............................................................................. 44. 5.2.4. Cinta de opciones: ........................................................................................... 44. 5.2.5. Área de dibujo: ................................................................................................. 46. 5.2.6. Barra de navegación ........................................................................................ 47. PROCESO EN CURADURÍA PARA SOLICITAR UNA LICENCIA DE. CONSTRUCCIÓN ................................................................................................................ 49 6.1 ¿QUÉ ES UNA LICENCIA URBANÍSTICA? ....................................................................... 49 6.2 CLASES DE LICENCIA DE CONSTRUCCIÓN ................................................................... 50 6.2.1. Urbanización .................................................................................................... 50. 6.2.2. Parcelación....................................................................................................... 50. 6.2.3. Subdivisión y modalidades .............................................................................. 51. 6.2.4. Ocupación del espacio publico ........................................................................ 55. 6.3 UBICACIÓN DEL PROYECTO ........................................................................................ 58 6.4 USOS DEL SUELO ....................................................................................................... 58 6.4.1. Clasificación de zonas urbanas según su actividad........................................ 58. 6.4.2. Espacio vital mínimo. ....................................................................................... 59. 6.5 NORMAS MÍNIMAS DE HABILIDAD Y SEGURIDAD ........................................................... 60. 9 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(10) 6.5.1 7.. Iluminación y ventilación. ................................................................................. 60. DESARROLLO DE LA PROPUESTA ......................................................................... 61 7.1 CONFIGURACIÓN DEL ÁREA DE TRABAJO ........................................................ 61 7.2 CREACIÓN DE CAPAS PARA CADA UNO DE LOS OBJETOS. ........................... 64 7.3 PLANOS ARQUITECTÓNICOS .............................................................................. 67 7.4 CREACIÓN DE MOBILIARIO. ......................................................................................... 68 7.4.1. Modificación de cotas ...................................................................................... 70. 7.4.2. Planos arquitectónicos del 1, 2,3 y 4 nivel. ..................................................... 71. 7.5 SOMBREADO .............................................................................................................. 72 7.6 SISTEMA ESTRUCTURAL ............................................................................................. 77 7.6.1. Planos de cimentación ..................................................................................... 78. 7.6.2. Tipos de cimentación ....................................................................................... 78. 7.6.3. Columnas ......................................................................................................... 85. 7.6.4. Placa................................................................................................................. 86. 7.7 PLANOS SANITARIOS .................................................................................................. 89 7.8 PLANOS HIDRÁULICOS DE AGUA POTABLE ................................................................... 93 7.9 PLANOS ELÉCTRICOS ............................................................................................... 100 8.. CONCLUSIONES ...................................................................................................... 104. 9.. BIBLIOGRAFÍA .......................................................................................................... 106. 1.. 10 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(11) LISTA DE ILUSTRACIONES. ILUSTRACIÓN 1. MENÚ DESPLEGABLE ........................................................................... 43 ILUSTRACIÓN 2. BARRA DE HERRAMIENTAS DE ACCESO RÁPIDO ......................... 43 ILUSTRACIÓN 3. CENTRO DE COMUNICACIONES. ..................................................... 44 ILUSTRACIÓN 4. INICIO .................................................................................................... 44 ILUSTRACIÓN 5. INSERTAR ............................................................................................. 44 ILUSTRACIÓN 6. ANOTAR ................................................................................................. 45 ILUSTRACIÓN 7. PRESENTACIÓN. .................................................................................. 45 ILUSTRACIÓN 8. PARÁMETRO ......................................................................................... 45 ILUSTRACIÓN 9. VISTA ..................................................................................................... 45 ILUSTRACIÓN 10. ADMINISTRAR ..................................................................................... 45 ILUSTRACIÓN 11. SALIDA ................................................................................................. 46 ILUSTRACIÓN 12. ÁREA DE DIBUJO. .............................................................................. 47 ILUSTRACIÓN 13. BARRA DE NAVEGACIÓN 3D. ........................................................... 47 ILUSTRACIÓN 14. BARRA DE NAVEGACIÓN 3D ............................................................ 48 ILUSTRACIÓN 15 UBICACIÓN DEL PROYECTO DE LA VIVIENDA DE CUATRO NIVELES. (A) PLANO DE IBAGUÉ DIVIDIDO POR COMUNAS. (B) DETALLE DE LA UBICACIÓN DEL PROYECTO EN ESTUDIO. ............................................................ 58 ILUSTRACIÓN 16. ILUMINACIÓN Y VENTILACIÓN. ........................................................ 60 ILUSTRACIÓN 17.CONFIGURACIÓN DEL ÁREA DE TRABAJO AUTOCAD CLÁSICO 61 ILUSTRACIÓN 18. CONFIGURACIÓN UNIDADES EN EL ÁREA DE TRABAJO Y LA PRECISIÓN. ................................................................................................................. 62. 11 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(12) ILUSTRACIÓN 19. CONFIGURACIÓN UNIDADES EN EL ÁREA DE TRABAJO Y LA PRECISIÓN. ................................................................................................................. 63 ILUSTRACIÓN 20. CONFIGURACIÓN DE LAS BARRAS DE HERRAMIENTAS A UTILIZAR. ..................................................................................................................... 64 ILUSTRACIÓN 21. CREACIÓN DE CAPAS. ...................................................................... 65 ILUSTRACIÓN 22. CREAR CAPAS.................................................................................... 66 ILUSTRACIÓN 23. CONFIGURACIÓN DE CAPAS COLOR ESPESOR DE LÍNEA NOMBRE ETC. ............................................................................................................. 67 ILUSTRACIÓN 24. DIVISIONES DE LA PRIMERA PLANTA ............................................ 68 ILUSTRACIÓN 25. CREACIÓN DE MOBILIARIO EN PLANTA DE INTERIORES. ......... 69 ILUSTRACIÓN 26. UBICACIÓN DE INMUEBLES ............................................................. 69 ILUSTRACIÓN 27. CONFIGURACIÓN DE COTAS ........................................................... 70 ILUSTRACIÓN 28. PLANOS DEL 1, 2, 3,4 PISO ................................................................. 71 ILUSTRACIÓN 29. SOMBREADO ..................................................................................... 72 ILUSTRACIÓN 30.SOMBREADO ....................................................................................... 74 ILUSTRACIÓN 31. SOMBREADO Y DEGRADADO .......................................................... 75 ILUSTRACIÓN 32. FACHADA Y PERFIL DE CASA DE CUATRO NIVELES ................... 76 ILUSTRACIÓN 33. SECCIÓN TRANSVERSAL ................................................................. 77 ILUSTRACIÓN 34. DETALLE DE CIMENTACIÓN DE MUROS........................................... 79 ILUSTRACIÓN 35. PLANOS DE DISEÑO DE CIMENTACIÓN ......................................... 82 ILUSTRACIÓN 36. DETALLE DE ESCALERAS. ............................................................... 84 ILUSTRACIÓN 37. ESPECIFICACIONES PARA LA CONSTRUCCIÓN DE COLUMNAS DE DIFERENTES DIMENSIONES .................................................................................... 86 ILUSTRACIÓN 38. PLACA ALIGERADA ............................................................................ 87. 12 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(13) ILUSTRACIÓN 39. DETALLE DE PLACA ALIGERADA ....................................................... 88 ILUSTRACIÓN 40. DETALLE TUBERÍA SANITARIA DE LAS PLANTAS ........................... 89 ILUSTRACIÓN 41. CAJA DE REGISTRO .......................................................................... 90 ILUSTRACIÓN 42. TUBO DE VENTILACIÓN. ................................................................... 91 ILUSTRACIÓN 43. REFUERZO PARA TUBERÍA DE 2” 0 4”. ........................................... 92 ILUSTRACIÓN 44. SIMBOLOGÍA DE TUBERÍA SANITARIA............................................ 93 ILUSTRACIÓN 45. SIMBOLOGÍA DE TUBERÍA DE AGUA POTABLE. ........................... 94 ILUSTRACIÓN 46. PLANOS DE TUBERÍA DE AGUA POTABLE..................................... 95 ILUSTRACIÓN 47. CORTE TANQUE ELEVADO. ............................................................ 96 ILUSTRACIÓN 48. CONFIGURACIÓN TANQUE ELEVADO. ........................................... 96 ILUSTRACIÓN 49. FUNCIONAMIENTO DE BOMBAS. ..................................................... 97 ILUSTRACIÓN 50. ELECTROBOMBAS. ............................................................................ 98 ILUSTRACIÓN 51. DIAGRAMA DE FLUJO DE AGUA. ..................................................... 99 ILUSTRACIÓN 52. DETALLE DE CIRCULACIÓN DE AGUA. ........................................... 99 ILUSTRACIÓN 53. PLANOS ELÉCTRICOS..................................................................... 100 ILUSTRACIÓN 58. DETALLES POLO A TIERRA. ........................................................... 101 ILUSTRACIÓN 59. DETALLES DE ACOMETIDA AÉREA. .............................................. 102 ILUSTRACIÓN 60. DIAGRAMA DE TABLERO DISTRIBUCIÓN. FUENTE. EL AUTOR 103. 13 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(14) LISTA DE TABLAS. TABLA 1. PROGRAMAS COMPATIBLES CON AUTOCAD ............................................. 25 TABLA 3. CLASIFICACIÓN DE LAS UNIDADES DE CONSTRUCCIÓN POR CATEGORÍA. ...................................................................................................................................... 54 TABLA 4. REQUISITOS DE ESCALA MÍNIMA PARA LA PRESENTACIÓN DE PLANOS ...................................................................................................................................... 56 TABLA 5. ESPACIO VITAL MÍNIMO. .................................................................................. 59. 14 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(15) TABLA DE FIGURA. FIGURA 1 – CRONOLOGÍA DE LA EVOLUCIÓN DEL DIBUJO TÉCNICO...................... 27 FIGURA 2. FOTOGRAFÍA DE DISEÑO DE CONSTRUCCIÓN ESCULPIDA EN ESTATUA DEL REY SUMARIO GUDEA Y REPRESENTACIÓN DEL PLATA DEL TIEMPO. .................... 29 FIGURA 3 LIBRO DE PAPIRO DE AHMES....................................................................... 31 FIGURA 4 TALES DE MILETO PROPIEDADES GEOMÉTRICAS. ................................... 32 FIGURA 5 PITÁGORAS Y EL TEOREMA DEL TRIÁNGULO RECTÁNGULO................... 33 FIGURA 6 FRAGMENTO DE LOS ELEMENTOS DE EUCLIDES ESCRITO EN PAPITO, HALLADO EN EL YACIMIENTO DE OXIRRINCI (EGIPTO) ...................................... 34 FIGURA 7 PÁGINA DEL LIBRO DE CANTERO ................................................................. 36 FIGURA 8 DIBUJO DEL HOMBRE DE VITRUVIO DE LEONARDO DA VINCI. ............... 37 FIGURA 9 FOTOGRAFÍA DEL LIBRO DE LA PRIMERA REPRESENTACIÓN DE GEOMETRÍA DESCRIPTIVA. ...................................................................................... 38 FIGURA 10. APLICACIÓN DEL SISTEMA DE ACOTADO................................................. 40 FIGURA 11 DIBUJO TÉCNICO DE MEDIADOS DEL SIGLO XX (ROSCA WHITWORTH)41 FIGURA. 12.. SISTEMA. GRÁFICO. SAGE(. SEME. AUTOMATIC. GROUND. ENVIRONMENT). ......................................................................................................... 42 FIGURA 13. CIMENTACIÓN EN CONCRETO REFORZADO PARA MUROS. .................. 79 FIGURA 14 CIMENTACIÓN AISLADA PARA COLUMNAS (ZAPATAS). ........................... 80 FIGURA 15. CIMENTACIÓN COMBINADA PARA DOS COLUMNAS. ............................... 81 FIGURA 16. CIMENTACIÓN CON VIGA DE CONTRAPESO ............................................. 81. 15 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(16) INTRODUCCIÓN. La ingeniería civil ha venido avanzando en la creación de herramientas tecnológicas destinadas al cálculo y diseño en diferentes áreas. Actualmente, el software más utilizado por ingenieros y arquitectos es el AutoCAD, el cual ha presentado actualizaciones constantes en los últimos años, específicamente en construcciones geométricas bidimensionales y tridimensionales. El capítulo 5 del manual didáctico de dibujo ingenieril, presentado en este documento, pretende mostrar al estudiante la importancia del uso de este software para el diseño y ejecución de proyectos de ingeniería. El principal objetivo como manual es facilitar el aprendizaje en la lectura e interpretación de cualquier tipo de plano que pueda presentarse en la cotidianidad. La idea de construir este capítulo 5 diseño de planos de una vivienda de cuatro niveles del manual nació debido a la falencia que tiene la universidad en aumentar la intensidad horaria del uso de herramientas ofimáticas que ayuden a desarrollar competencias técnicas en el estudiante, ejemplo de lo anterior, el uso del Software AutoCAD. Cuando el alumno se enfrenta a un problema derivado a la falta de conocimiento y aplicación del software, no está en la capacidad de dar una solución rápida y oportuna, lo que conlleva a que los estudiantes de ingeniería pierdan su interés en el manejo de este software. Al elaborar este manual didáctico permitirá que los estudiantes y/o egresados tengan a la mano un método de diseño óptimo a la hora de realizar e interpretar un plano con la ayuda de AutoCAD, para el caso de este capítulo, la elaboración de planos hidráulicos, estructurales, de cimentación y eléctricos de una vivienda de cuatro niveles.. 16 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(17) 2. OBJETIVOS. 2.1. OBJETIVO GENERAL. Desarrollar un manual didáctico de dibujo ingenieril para la enseñanza. Lectura e interpretación de planos en el programa de ingeniería civil. Capítulo 5 diseño de planos de una vivienda de cuatro niveles. 2.2. OBJETIVO ESPECÍFICOS . Explicar las herramientas fundamentales en el programa AutoCAD para el diseño de planos.. . Presentar paso a paso el proceso de dibujo y diseño de planos de una vivienda de cuatro niveles.. . Justificar la importancia del manejo de este programa para el desarrollo profesional.. . Mencionar las especificaciones técnicas que exige una entidad pública para la presentación de planos a la hora de solicitar una licencia de construcción en las curadurías.. . Crear el capítulo 5 diseño de planos de una vivienda de cuatro niveles del manual didáctico.. 17 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(18) 3. PLANTEAMIENTO DEL PROBLEMA. 3.1. DESCRIPCIÓN DEL PROBLEMA. Debido al rápido crecimiento que la tecnología y la ciencia han tenido en los últimos años, nos enfrentamos a un nuevo modelo estructural social, que nos obliga a estar a la vanguardia con las nuevas herramientas a nivel global, es de ahí precisamente que los estudiantes universitarios de carreras asociadas a la ingeniería requieran aprender a manejar el software AutoCAD, y mejorar los procesos de enseñanza y aprendizaje que reciben en su formación académica. El actual proceso educativo que se lleva a cabo en las universidades y el crecimiento tecnológico y la evolución en sus aplicaciones, comprende una gran alternativa que posibilita la creación de novedosos y más eficientes espacios de trabajo académico. La velocidad con que se ejecutan los proyectos arquitectónicos, impulsados por modernas tecnologías, demandan de los profesionales actuantes respuestas concretas e inmediatas. La definición de un proyecto arquitectónico no es un objetivo al alcance de una única persona, sino que requiere de una participación colectiva, en la que el intercambio de ideas y de información se convierte en un factor fundamental. La Cruz, F. M. (2004). El uso que los estudiantes le dan al software AutoCAD, es fundamental para el crecimiento profesional del ingeniero civil egresado de la Universidad Cooperativa de Colombia, su importancia va desde el aprendizaje de los procesos constructivos hasta la elaboración y diseños de planos, pero cuando se presenta un problema de manejo de esta herramienta de diseño que impide que los estudiantes o profesionales den soluciones rápidas y efectivas, refleja las dificultades que se presentaron en la falta de práctica y uso transversal dedicado a este software, teniendo en cuenta su importancia. Según lo anterior resulta necesario destacar la importancia del desarrollo de una metodología adecuada para el diseño y elaboración de planos en AutoCAD, sin 18 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(19) embargo no se debe obviar que: “al comenzar la utilización del ordenador para la elaboración de planos de arquitectura supone un duro trabajo ya que se suman el desconocimiento del programa y el de la rutina de trabajo necesaria. El conocimiento de las distintas órdenes del programa no es suficiente para conseguir un buen rendimiento de la herramienta informática. Podría decirse que lo más importante para conseguir un buen resultado es idear una buena metodología de trabajo”. Villar, V. S., Vázquez, A. V., Andrés, F. C., & López, T. G. (2013) Según el párrafo anterior es necesario una excelente metodología de trabajo que permita un manejo profesional de este software, es por ello que surge la necesidad de crear este manual didáctico, teniendo como base el software ingenieril AutoCAD, logrando con ello que el alumno tenga una herramienta adicional para su aprendizaje y logre mejores resultados en el desempeño de su profesión. Haciendo énfasis en el capítulo 5, donde se detalla el diseño de los planos de una vivienda de cuatro niveles.. 19 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(20) 4. JUSTIFICACIÓN. AutoCAD es un software de diseño utilizado para dibujo 2D y 3D, el cual está dirigido especialmente al uso profesional de ingenieros y arquitectos, por ello se ha convertido en una herramienta de suma importancia a la hora del diseño y elaboración de planos. Con este programa se pueden realizar eficazmente planos técnicos de diversas las áreas como: topografía, cartografía, ingeniería civil, urbanismo, arquitectura, construcción, restauración, decoración, mecánica, entre otros. Vásquez Calderón, G. N., & Laverde Villa-Roel, M. (2008). Al igual que otras aplicaciones tecnológicas, esta herramienta presenta mejoras notables con el paso del tiempo, con el fin de cubrir necesidades que surgen en el desarrollo de la profesión, presentando mayor efectividad y confiabilidad. La importancia del AutoCAD se ha vuelto trascendental debido a las ventajas que ofrece a los profesionales como elemento central para la expresión gráfica y aplicada, lo que les permite un mayor desempeño en sus funciones dentro del competitivo mercado actual. Gracias a esta herramienta se pueden diseñar proyectos y planos acorde a las demandas de la sociedad actual, la cual día a día incorpora nuevos retos en el plano ingenieril y arquitectónico. AutoCAD requiere una mayor comprensión y dedicación por parte de los usuarios de este software, haciendo indispensable el fortalecer los procesos de enseñanza del mismo, teniendo como base el uso y aplicación de AutoCAD en las universidades, donde su aprendizaje se convierta en una asignatura primordial para el diseño y planificación constructiva, arquitectónica y civil. De esta manera el agregar este componente tecnológico en la formación de los estudiantes conlleva mejores resultados en su labor profesional. La elaboración de este manual didáctico de dibujo ingenieril es útil para la enseñanza de la lectura e interpretación de planos en el software AutoCAD, enfocado a estudiantes y profesionales que requieran diseñar, planear y construir 20 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(21) proyectos y que además necesiten una ayuda visual y una mayor conceptualización para el desarrollo de sus actividades. Por lo tanto, lo que se busca con la ejecución de esta guía es construir un conjunto de elementos visuales y técnicos que sirvan como apoyo y permitan describir el paso a paso de forma adecuada para el diseño de planos. Haciendo énfasis en la producción de planos hidráulicos, estructurales, de cimentación y eléctricos de una vivienda de cuatro niveles, lo cual es un diseño común que está bajo la responsabilidad de un profesional, y que con la ayuda de la herramienta AutoCAD y este manual será más factible obtener mejores resultados en menor tiempo.. 21 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(22) 5. ANTECEDENTES. 5.1. ¿QUÉ ES AUTOCAD?. AutoCAD es un software de diseño utilizado para dibujo en 2D y modelado en 3D, tiene su origen en las siglas AUTO (significado propio de la creación de la empresa) y CAD (hace referencia al diseño de dibujos asistido por un computador). A través de la historia esta herramienta se ha dado a conocer por su gran capacidad de edición, recreación de imágenes, en su mayoría utilizada para proporcionar ayuda en los diferentes ámbitos de aplicación. (Martin Ferrer, 2015) Se trata de un concepto que surgió a fines de los años 60 y a principios de las 70, cuando algunas grandes empresas comenzaron a usar computadores para el diseño de piezas mecánicas sobre todo en la industria mecánica y automotriz. Se trataba de sistemas que ahora se pueden calificar de arcaicos, pues en realidad no se dibujaba directamente en pantalla con ellos –como en su momento se hace con Autocad- sino que se les alimentaba con todos los parámetros de un dibujo (coordenadas, distancias, ángulos, etcétera) y la computadora generaba el dibujo correspondiente. Una de sus pocas ventajas, era la de presentar distintas vistas del dibujo y la generación de los planos con métodos fotográficos. Si el ingeniero de diseño deseaba realizar un cambio, entonces debía cambiar los parámetros del dibujo e incluso las ecuaciones de geometría correspondientes. Sobra decir que estas computadoras no podían realizar otras tareas, como mandar un correo electrónico o escribir un documento, pues habían sido diseñadas explícitamente para esto. (Gonzales. L, 2012). Los fabricantes del software AutoCAD siempre han sido pioneros en brindar tecnología informática de alta y avanzada calidad. El diseño con modelos 3D, 22 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(23) técnicas de diseño vectorial, la medición automatizada, el trabajo directo con objetos y procedimientos, la organización en capas de los proyectos o la ampliación de los programas con extensiones especializadas, tienen su origen en aplicaciones de CAD. Un ejemplo de este tipo de equipo era la DAC 1, la cual se constituía como “una alternativa al desarrollo de software siguiendo un enfoque tradicional para la aplicación de modelos y estándares internacionales como, ISO (International Organization for Standardization) Y CMMI (Capability Maturity Model Integration).” (Sánchez, 2014, p.14). En 1982 tras el surgimiento de las computadoras se presentaba el antecesor de AutoCAD llamado micro CAD las cuales de tener algunas funciones muy limitadas significó un cambio importante a las herramientas CAD ya que permitió el diseño asistido por computadora sin inversiones importantes a un número de empresas y usuarios particulares, cada año Autodesk, la empresa creadora de AutoCAD, ha ido añadiendo funciones y características a este programa hasta convertirlo en un sofisticado sistema de dibujo y diseño que se puede utilizar para realizar un plano arquitectónico más o menos simple hasta, realizar un diseño tridimensional de una maquina completa. (Gonzales. L, 2012). En 1997 AutoCAD, ha venido mejorando para ser el mejor, más rápido, sin errores y de un lenguaje sencillo, permitiendo así mejor la calidad y la productividad de los procesos de diseño.. 5.1.1 Versiones de AutoCAD. La primera versión de AutoCAD tuvo como fecha de lanzamiento el mes de noviembre del año 1982 y año tras año fue implementando una nueva versión que incluía mejoras que se adaptaban a las necesidades del usuario final, para llegar 23 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(24) finalmente a su versión 21,3 (AutoCAD 2018) mostrada al mercado en marzo de 2017, totalizando al 2018, 24 versiones. Por lo tanto, en adelante se observará por qué AutoCAD a pesar de estos cambios es la referencia obligada a todas aquellas personas que quieran desarrollar seriamente proyectos de diseño asistido por computador. AutoCAD ha surgido como uno de los mejores softwares a nivel internacional por la amplia opción de edición haciendo posible la realización de planos arquitectónicos de casas, edificios o recreación de imágenes en 3D, siendo una herramienta al alcance de todos utilizada en la elaboración de los grandes proyectos de ingeniería del país. Así mismo ha venido evolucionando e implementando nuevas actualizaciones al programa, proporciona interfaces con bases de datos y determina los distintos dibujos. Es de tener presente que desde el comienzo AutoCAD ha presentado un gran interés en aumentar la productividad de las empresas, aumentar el rendimiento facilitándole la vida a los estudiantes de ingeniería, arquitectura y diseño entre otros, y así mismo brindándole diferentes alternativas a los ingenieros al momento de elaborar las grandes construcciones.. 24 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(25) 5.2. PROGRAMAS COMPATIBLES CON AUTOCAD. Tabla 1. Programas compatibles con AutoCAD Programa. Autores. Descripción. Idioma. Techologies. Design. Software de diseño orientado al área Español de muebles para cocinas, baños, y otros.. 3d architect. 3D. Software de cad 3D para arquitectura. Inglés. architect Aceri BOSS. Electrical. Aplicación. designer. ingeniería eléctrica. RiverCAD. Software para modelar ríos desde Inglés. International. sobre. AutoCAD. o. autocad. para Español, Inglés. como. aplicación. independiente. Bricsys. Bricscad. Sofware basado en IntelliCAD. Lee y Español, escribe en formato DWG y ofrece Inglés compatibilidad con AutoCAD. FerraWin.. FerraWin. Software para el despiece de planillas Español de. hierro. doblado.. Estas. barras. también son conocidas con el nombre de ferralla o armadura. Fuente. (López, 2011).. Además, en los últimos años AutoCAD dio un pequeño paso hacia delante respecto a su uso lo que obligó a sus usuarios a esforzarse más para su aprendizaje, en este paso abandonó los clásicos menús descendentes tan comunes, para adoptar el tipo 25 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(26) de interfaz cinta de comando, propios de las versiones 2007 en adelante, esto significó una reorganización de sus comandos de manera masiva pero también nuevas características en su funcionalidad y en el flujo de trabajo que propone.. 26 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(27) 6. MARCO TEÓRICO. 6.1. HISTORIA DEL DIBUJO TÉCNICO. A Continuación, se presenta en orden cronológico la evolución del dibujo técnico de acuerdo con los hallazgos históricos documentados en este tema (figura 1).. Figura 1 – Cronología de la evolución del dibujo técnico. 27 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(28) Fuente: El autor. 28 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(29) En los siguientes capítulos son descritos de forma detallada cada uno de las fechas presentados en la anterior figura. 6.1.1 El dibujo técnico en la antigüedad 2450 A.c. A través de la evolución de la simetría y las distintas formas geométricas los romanos abandonarían lo artesanal y artístico por dibujos más técnicos que les permitirían plasmar ideas de defensa de los ataques de sus enemigos, mediante dibujos técnicos de edificaciones. Dando los primeros pasos en la arquitectura y manifestándose en los primeros planos con mucha más técnica y estructura matemática, gracias a esta revolución surge la primera manifestación del dibujo técnico en el año 2450 A.C. Otro de los hallazgos significativo fue un dibujo de construcción que aparece esculpido en la estatua del rey Sumerio Gudea, como se muestra en la figura 2, esta se encuentra en el museo del Louvre de parís. En dicha escultura, de forma esquemática se representa los planos de un edificio (López 2014) Figura 2. Fotografía de diseño de construcción esculpida en estatua del rey Sumario Gudea y representación del plata del tiempo.. Fuente. (Rojas et al., 2011) 29 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(30) 6.1.2 Papiro de Ahmes 1650 A.c Esta época fue de gran importancia ya que se llegó a dar un valor a π, de esta forma surgen los grandes padres de la historia como fueron Platón, Arquímedes, Tales de Mileto, Anaximandro, Anaxímedes y Pitágoras, filósofos griegos entre otros que aportaron grandes hallazgos a la historia, lo cual dio paso a grandes descubrimientos de geometría plana, aritmética y del espacio, estos son las bases del dibujo técnico que observamos en la actualidad. Uno de los aportes significativo en esta apoca fue el papiro de Ahmes (1650 A, C) es un documento de carácter didáctico que contiene diversos problemas matemáticos, está escrito en egipcio y mide 33 por 548cm (ver Figura 3), es una exposición de contenido geométrico dividida en cinco partes que abarcan: la aritmética, la estereotomía, la geometría y el cálculo de pirámides (arco sin fecha). El dibujo técnico ha estado ligado al ser humano a través de la historia desde tiempos inmemorables en las cuales siempre se pretendía recrear una representación real de las cosas, cabe resaltar que esta evolución está estrechamente relacionada con las matemáticas y de forma específica con la geometría, permitiendo dibujos más precisos y detallados.. 30 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

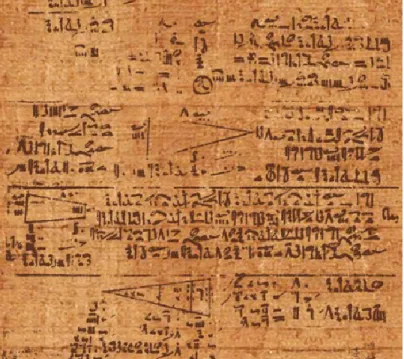

(31) FIGURA 3 Libro de Papiro de Ahmes.. Fuente. (Benedetti, 2009).. 6.1.3 Desarrollo de la geometría en la antigua Grecia 600 A.c El filósofo más destacado en la antigua Grecia fue Aristóteles quien dejo escritos físicos y todo lo que se conoce de sus estudios fue lo que lo llevaron a destacarse en esta época, uno de sus principales libros fue la metafísica de Aristóteles, este lo llevo a ser reconocido esta época por sus importantes aportes a la física y la geometría. Además de que fue considerado uno de los 7 sabios de Grecia, utilizaba el pensamiento deductivo aplicado a la geometría, atribuyéndole dos teoremas geométricos que llevaron su nombre.. 31 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(32) Otro de los avances significativos se le atribuye a Tales de Mileto quien fue reconocido por el conocimiento en todas las ciencias, pero llego a ser famoso por sus conocimientos en astronomía, el que predijo el eclipse del sol que ocurrió el 28 de mayo del 585 A.c. Esta predicción le sirvió para descubrir importantes propiedades geométricas una de estas propiedades en el teorema relativo a la proporcionalidad de los segmentos cortados por rectas paralela (ver Figura 4). Entre otros, Este también fue considerado uno de los 7 sabios de la antigua Grecia (Arco sin fecha). FIGURA 4 Tales de Mileto propiedades geométricas.. Fuente. (Veiga senk, 2010). Otro filósofo importante fue Pitágoras, a quien se le atribuye estudio de trazado de los tres primeros poliedros regulares: tetraedro, hexaedro y octaedro. Pero su contribución más conocida en el campo de la geometría es el teorema de hipotenusa, conocido como teorema de Pitágoras, que estableció que “en un triángulo rectángulo, el cuadrado de la hipotenusa, es igual a la suma de los dos catetos” (ver Figura 5), (Jiménez, 2016, p26).. 32 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(33) FIGURA 5 Pitágoras y el teorema del triángulo rectángulo. Fuente. (Parra, 2009).. 6.1.4 Elementos de geometría de Euclides 300 A.c. Euclides dio vida al extenso libro sobre la geometría euclidiana, donde explica básicamente el plano real y el plano tridimensional. Además, en el dibujo técnico se aplican dos teoremas de Euclides como son: La altura de un triángulo rectángulo respecto de la hipotenusa es media proporcional de las proyecciones de los catetos sobre la hipotenusa. Y en un triángulo rectángulo un cateto es media proporcional entre la hipotenusa y su proyección sobre ella. Estos dos teoremas fueron gran influencia desde hace 2000 años para docentes de matemáticas y de dibujo donde toman bases del tratado para explicar la geometría plana que se podría llamar también geometría 2D. Su obra principal "Elementos de geometría", es un extenso tratado de matemáticas en 13 volúmenes sobre materias tales como: geometría plana, magnitudes inconmensurables y geometría del espacio. Un fragmento de los elementos de Euclides escrito en papiro fue hallado en oxirrinci Egipto a mediados de 300 A.C (ver Figura 6) Probablemente estudio en Atenas con discípulos de Platón. Enseñó 33 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(34) geometría en Alejandría, y allí fundó una escuela de matemáticas. (Díaz, sin fecha, p5).. FIGURA 6 Fragmento de los elementos de Euclides escrito en papito, hallado en el yacimiento de oxirrinci (Egipto). Fuente. (Swetz, 2013). 6.1.5 Estudios de Arquímedes 250 A.c. Arquímedes mediante sus estudios, tal como el método exhaustivo consiguió el valor aproximado de numero π. usando los principios derivados para calcular las áreas y los centros de gravedad de varias figuras geométricas, incluyendo triángulos, paralelogramos y parábolas. Estos estudios le sirvieron para Escribir importantes obras sobre geometría plana y del espacio, aritmética y mecánica. Invento formas de medir el área de figuras curvas, así como la superficie y el volumen de solidos limitados por superficies curvas, demostró que el volumen de una esfera es dos tercios del volumen del cilindro que la circunscribe. También elaboro un modelo para calcular una. 34 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(35) aproximación del valor de la proporción entre el diámetro y la circunferencia de un círculo, y establece su valor aproximado. (Díaz, sin fecha, p5).. 6.1.6 Edad media En la Edad Media (Siglo VIII al XV) se manifestó el auge del color, se introducen una serie de soportes para el dibujo como se conoce en la época de lo cual se ha podido rescatar y conservar una gran cantidad de obras, donde el desnudo de la mujer se vuelve un tema principal y se estudia la figura humana en su máxima expresión, siendo así se les da vida a nuevas técnicas de moldeado y se implementa otro punto de perspectiva del dibujo. El documento técnico más completo de la Edad Media, fue el "Libro del Cantero” (ver Figura 7) datado del siglo XIII escrito por el arquitecto francés Villard de Honnecourt (1200-1250), donde se le da otro enfoque al color para el arte de albañilería y las labores de carpintería, así como esquemas geométricos para el encaje de las piedras. (Rojas et al, 2011). Por otro lado En la edad media aparece un periodo llamado Barroco caracterizándose propiamente por los colores, el realismo, luces fuertes y juego de sombras apareciendo pintores del estilo de Caravaggio. Al inicio del siglo XIX, aparece una multitud de estilos como el romanticismo, realismo,. impresionismo,. expresionismo,. fatuvismo,. cubismo,. futurismo. y. surrealismo; rompiendo los esquemas de cómo se veía y se apreciaba el dibujo, sin embargo, utilizaron lo que ya se había aportado hasta la fecha para expresar nuevos enfoques y dando nuevas herramientas a la sociedad de la época.. 35 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(36) FIGURA 7 Página del libro de cantero. Fuente. (Palacios, 2015). 6.1.7 Renacimiento Siglo xv Durante el renacimiento se dio la calidad del dibujo y pinturas, en el siglo XVII cuando se producen un significativo avance en las representaciones técnicas. Se desarrolla el libro de geometría descriptiva (ver Figura 9), por Gaspard Monge, la cual permite representar sobre una superficie bidimensional, las superficies tridimensionales de los objetos. (López 2014) Hoy en día existen diferentes sistemas de representación, que sirven a este fin, como la perspectiva cónica, el sistema de planos acotados, etc. Pero quizás el más importante es el sistema diedrico, que fue desarrollado por Monge en su primera publicación en el año 1799.. 36 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(37) El renacimiento se inicia como un movimiento orientado por artistas e intelectuales en Italia, bajo el amparo del humanismo, donde el punto de vista ético y estético se liberan de la iglesia y se enfoca hacia el crecimiento personal del ser propio y de la belleza humana como tal, perfeccionando el dibujo y utilizando como base sólida el dibujo netamente artístico, Dentro de esta época se pueden nombrar las representaciones más significativas como “el hombre de vitruvio” (ver Figura 8), del filósofo Leonardo Da Vinci (14521517), El Greco, Sandro Botticelli, donde se esforzaban por darle vida a obras realmente impresionantes de formas corpóreas y paisajes profundos.. FIGURA 8 Dibujo del hombre de vitruvio de Leonardo da Vinci.. Fuente. (Lara, 2018). 37 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(38) FIGURA 9 Fotografía del libro de la Primera representación de geometría descriptiva.. Fuente. (Macho, 2013). Finalmente cabe mencionar al francés jean Víctor Poncelet( 1788-1867). A él se debe la introducción en la geometría del concepto de infinito (∞), Que ya había sido incluido en matemáticas, en la geometría de poncelet que su teoría era que dos rectas o se cortan o se cruzan, pero no pueden ser paralela ya que se cortarían en el infinito. El desarrollo de estas nuevas geometría, que el denomino proyectiva, lo plasmo en su obra “traite des propietes projectivas des figures” en 1822. (López, 2010, p).. 6.1.8 Época moderna Esta época se vio marcada por la revolución industrial (1820- 1840) y otro gran evento como fue la primera guerra mundial (1914- 1918). A raíz de estos, fue necesario que el dibujo técnico como se conocía sufriera un avance que. 38 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(39) acompañara las necesidades en el área de diseño de máquinas y armas principalmente. El principal avance fue la normalización del dibujo, entendida esta como un conjunto de reglas y preceptos aplicables al diseño y fabricación de diversos productos, quedando siempre el registro en forma de planos estandarizados. En la actualidad, esa normalización incluye lineamientos para diversas representaciones en formato 3D (con o sin animación) que dan al usuario final una aproximación casi realística del proyecto. Uno de los avances en el dibujo técnico se dio en la geometría descriptiva. Uno de los grandes expositores en la época moderna fue Gaspar Monge (1746-1818) quien es conocido como el creador de la geometría descriptiva (Rojas et al., 2011) Gaspard Monge permitió a través de sus estudios la representación sobre una superficie bidimensional y tridimensional de un objeto, dándole lugar a distintos sistemas de representación que sirven para recrear una perspectiva cónica en un sistema de planos. Otro avance significativo fue la introducción de las líneas de nivel para la representación topográfica. Ese aporte se atribuye al geógrafo francés Philippe Bouache en 1738 y al militar, también francés, Francois Noizet en 1823 quien fijó las características del sistema de planos acotados (ver Figura 10) (Rojas et al., 2011).. 39 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(40) FIGURA 10. Aplicación del sistema de acotado.. Fuente. (Rojas et al., 2011). 6.1.9 Siglo XX En este siglo ocurrieron grandes cambios debido a la normalización del dibujo, este adquiere un carácter técnico y un estilo propio, donde se hacen necesarias ciertas normas para la realización del mismo, se le agrega una serie ilimitada de detalles y crea un lenguaje propio, donde hay distintos planos de dimensiones, líneas técnicas, símbolos y todos los datos propios de una representación. En el siglo XX surge La necesidad de unificar el lenguaje técnico del dibujo, el cual estuvo marcado por el desarrollo industrial. Algunos ejemplos fueron, Joseph Whitworth normalizó en 1841 un tipo de rosca que lleva su nombre (ver Figura 11) mientras que en 1880 Charles Renard creó las series de números normales. (Rojas, et al.2011).. 40 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(41) FIGURA 11 dibujo técnico de mediados del siglo xx (rosca Whitworth). Fuente. (Rojas et al., 2011). 6.1.10 AutoCAD dibujo asistido por computador nace en 1982. En la actualidad el dibujo ha tomado una fuerza abismal de la mano de la informática, donde se logra guiar un dibujo por diseño asistido por ordenador (Ver Figura 12). A finales del siglo XX el diseño asistido por computador sería remplazado, cuando el 24 de enero de 1984, Steve Jobs presentó al mundo el Apple Macintosh. El primer ordenador personal con interfaz gráfica de usuario en venderse al público, a pesar de su desorbitado precio para entonces: 2.495 dólares. Lo introdujo como el ordenador personal que iba a hacer frente al que por aquel entonces consideraba su principal rival a batir: IBM. (Delgado, 2017, sin página).. 41 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(42) FIGURA 12. Sistema gráfico sage( seme automatic ground environment).. Fuente. (Delgado, 2017). 6.2. INTERFAZ DE AUTOCAD. La interfaz de un programa como el conjunto de elementos visuales que permiten la interacción con el usuario tales como los menús, los botones, las barra de desplazamiento etc. es importante conocer los elementos de interfaz del programa para no solo para saber cómo se llama si también para tener al menos el inicio una idea de cuál es la función que cumple cada uno de ellos. Continuación mostramos los elementos importantes de la interfaz de AutoCAD.. 6.2.1 Menú desplegable: Quizás es uno de los elementos que no han cambiado o se ha mantenido igual durante varias versiones del programa, se encuentra en la esquina superior izquierda de la interfaz se le distingue por el icono de su propio programa, su función principal es abrir y guardar los archivos de dibujo, también sirve para publicar, imprimir los dibujos, es un excelente explorador de archivos (ver ilustración 1). 42 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(43) Ilustración 1. Menú desplegable. Fuente: Autodesk (adaptado por el autor).. 6.2.2 Barra de herramientas de acceso rápido: Tiene los comandos más comunes en el trabajo cotidiano con AutoCAD, abrir archivo, crear un archivo nuevo, grabarlo, imprimirlo, deshacer una función, etc. Esta barra de herramientas es personalizable. (Ver ilustración 2). Ilustración 2. Barra de herramientas de acceso rápido. Fuente: Autodesk (adaptado por el autor).. 43 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(44) 6.2.3 Centro de comunicaciones: Permite conectar con los servicios en línea del programa. (Ver ilustración 3). Ilustración 3. Centro de comunicaciones.. Fuente: Autodesk (adaptado por el autor). 6.2.4 Cinta de opciones: Da acceso a la mayoría de los comandos del programa, esta cinta de opciones está organizada por módulos en su parte superior, el de inicio, insertar, anotar, paramétrico, vista, administras y salida, a su ver dentro de cada módulo los comandos están organizados por grupos, dentro de cada uno se encuentras los parámetros de dibujo al igual que los otros interfaz este puede personalizarse (ver ilustraciones 4, 5, 6, 7, 8, 9, 10,11). Ilustración 4. Inicio. Fuente: Autodesk (adaptado por el autor). Ilustración 5. Insertar. Fuente: Autodesk (adaptado por el autor) 44 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(45) Ilustración 6. Anotar. Fuente: Autodesk (adaptado por el autor). Ilustración 7. Presentación.. Fuente: Autodesk (adaptado por el autor). Ilustración 8. Parámetro. Fuente: Autodesk (adaptado por el autor). Ilustración 9. Vista. Fuente: Autodesk (adaptado por el autor). Ilustración 10. Administrar 45 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(46) Fuente: Autodesk (adaptado por el autor). Ilustración 11. Salida. Fuente: Autodesk (adaptado por el autor). 6.2.5 Área de dibujo: Ocupa la mayor parte del interfaz del AutoCAD, los elementos que debemos destacar de área de dibujo son los que están en la esquina inferior izquierda que es el icono de sistema de coordenadas, la barra de navegación, el cubo de navegación etc. Tiene de manera determinada una cuadrilla de color gris, en la parte inferior izquierda tenemos tres ventanas la primera llamada modela que es la que utilizamos fundamentalmente para dibujar las otras dos sirven para generar vistas de nuestro diseño para efectos de trazado, también encontramos el icono que representa el eje x y el eje y. (ver ilustración 12). 46 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(47) Ilustración 12. Área de dibujo.. Fuente: Autodesk (adaptado por el autor) 6.2.6 Barra de navegación Esta barra tiene unos elementos que permite navegar por toda el área de dibujo en dos dimensiones y tres dimensiones, el diseño se podrá ver desde distintos puntos de vista frontal, laterales, cubierta etc. como se puede evidenciar en la ilustración 13 y, en la ilustración 14 se puede evidencias que varios puntos de vista que se pueden ver el dibujo según los puntos cardinales. Ilustración 13. Barra de navegación 3D.. 47 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(48) Fuente: Autodesk (adaptado por el autor). Ilustración 14. Barra de navegación 3D. Fuente: Autodesk (adaptado por el autor). 48 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(49) 7. PROCESO EN CURADURÍA PARA SOLICITAR UNA LICENCIA DE CONSTRUCCIÓN Según la información recopilada en la Curaduría Urbana No.1 de la ciudad de Ibagué, Para la presentación de planos sobre un proyecto se deben presentar los siguientes documentos dependiendo del tipo de licencia que sea solicitada. . Planos arquitectónicos.. . Planos estructurales. . Elementos no estructurales.. . Memoria de cálculo. . Usos del suelo.. . Entre otros requerimientos o de documentación, los cuales se ven reflejado en el decreto 1077 de 2015.. Para información de qué manera se deben presentar los planes de una forma detallada se puede visualizar en el acuerdo 009 del 2002.. 7.1. ¿QUÉ ES UNA LICENCIA URBANÍSTICA?. Es la autorización previa para obras de urbanización y parcelación de predios, de construcción y demolición de edificaciones, de intervención y ocupación del espacio público, y para realizar el loteo o subdivisión de predios, expedida por el curador urbano o la autoridad municipal competente, en cumplimiento de las normas urbanísticas y de edificación adoptadas en el Plan de Ordenamiento Territorial, en los instrumentos que lo desarrollen o complementen, en los Planes Especiales de Manejo y Protección (PEMP) y en las leyes y demás disposiciones. (Cámara de comercio de Bogotá, sin fecha) 49 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(50) También podrán ser titulares de una licencia las entidades señaladas en el artículo 59 de la Ley 388 de 1997 solo en los casos previstos en la misma norma y, los poseedores tratándose de licencias de construcción. Las autoridades de planeación o la dependencia que haga sus veces, o los curadores urbanos donde se adoptó esta figura, son las autoridades competentes para otorgar licencias. (Ley 388, 1997, P.5) Existen varias clases de licencias urbanísticas, dependiendo de la obra que se quiera realizar. A continuación, se presentan las clases de licencias y el tipo de intervención que autoriza cada una de ellas, así:. 7.2. CLASES DE LICENCIA DE CONSTRUCCIÓN. 7.2.1 Urbanización Adecuar terrenos para la futura construcción de edificaciones en suelo urbano. Permite la creación de espacios públicos y privados, construcción de vías y redes de servicios públicos. Si el suelo está clasificado como de expansión urbana, la licencia de urbanización estará sujeta a la aprobación previa del Plan Parcial correspondiente.. 7.2.2 Parcelación Crear espacios públicos y privados e infraestructuras que permiten la autoprestación de servicios públicos domiciliarios y adecuación de terrenos para la futura construcción de edificaciones en suelo rural y suburbano, donde el POT lo permita.. 50 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(51) 7.2.3 Subdivisión y modalidades. Dividir uno o varios predios localizados en suelo rural, urbano o de expansión, de acuerdo con el POT. Cuando la subdivisión de predios para urbanizar o parcelar haya sido aprobada mediante la respectiva licencia de urbanización o parcelación, no se requerirá adicionalmente de la licencia urbanística. Se distinguen las siguientes modalidades: Subdivisión rural: Dividir uno o varios predios ubicados en suelo o rural de expansión urbana de acuerdo con el POT, las normas agrarias y ambientales, garantizando el acceso a cada predio resultante. Subdivisión urbana: Dividir uno o varios predios urbanizables no urbanizados en suelo urbano. Reloteo: Redistribuir, dividir o modificar el loteo de uno o más predios urbanos, previamente urbanizados, para un mayor aprovechamiento.. 7.2.3.1 Tipos de licencia de construcción . Obra nueva: Realizar obras nuevas en lotes sin construir. . Ampliación: Incrementar el área construida de una edificación existente. . Adecuación: Cambiar el uso de una edificación o parte de ella, garantizando la permanencia del inmueble original. . Restauración: Recuperar y adaptar un inmueble declarado como de interés cultural o parte del mismo, conservando su valor urbano, arquitectónico, estético e histórico.. . Reforzamiento estructural: Reforzar la estructura de una edificación, garantizando la seguridad del inmueble y sus habitantes de acuerdo con las exigencias de la norma de sismo-resistencia. 51 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(52) . Demolición: Derribar total o parcialmente una(s) edificación(es). Se debe solicitar junto con otra licencia de construcción de cualquier modalidad; excepto para proyectos de renovación urbana.. . Cerramiento: Cerrar de manera permanente un predio de propiedad privada.. . Modificación: Variar el diseño arquitectónico o estructural de una edificación, sin incrementar su área construida.. 7.2.3.2 Tipos de modificación . Modificación a licencia de urbanismo o parcelación vigente.. Nuevo plano del proyecto impreso, firmado por el arquitecto con matricula vigente. . Modificación de licencia de parcelación.. Cuando implique un incremento en la utilización de los recursos naturales, se aportarán las actualizaciones de los permisos, concesiones o autorizaciones a que haya lugar. . Modificación de licencias de subdivisión urbana o rural.. Un plano que refleje la conformación de los predios antes y después de la modificación, debidamente amojonado y alinderado, según lo establecido en las normas vigentes, con sus respectivos cuadros de áreas.. . Modificación a licencia de construcción.. Una copia en medio impreso del proyecto arquitectónico, elaborado de conformidad con las normas arquitectónicas vigentes al momento de la solicitud debidamente rotulada y firmada por el arquitecto con matricula profesional, quien se hará responsable legalmente de los diseños y de la información contenida en ellos. Los. 52 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(53) planos arquitectónicos y constructivos deben contener como mínimo la siguiente información: . Localización.. . Plantas.. . Alzados o cortes de la edificación relacionados con la vía pública o privada escala formal indicada de fácil lectura. Cuando el proyecto este localizado en suelos inclinados, los cortes deberán indicar la inclinación real.. . Fachadas.. . Planta de cubiertas.. . Cuadro de áreas.. . Modificación a licencias de construcción que conlleven a ajustes de estructuras.. Para proyectos categoría II media alta y IV alta complejidad (ver tabla 3). . Memoria de los cálculos y planos estructurales. . Memoria de diseño de elementos no estructurales. . Estudios geotécnicos que sirvan para determinar el cumplimiento de la norma NSR-10.. Los anteriores documentos deben estar firmados y rotulados por los profesionales facultando para este fin, quienes se harán responsables legalmente de los diseños y estudio, así como de la información contenida en ellos.. Para proyectos categoría baja I y media II complejidad (ver tabla 3).. 53 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(54) Planos estructurales debidamente firmados y rotulados por el profesional que los elaboro, quienes se harán responsables legalmente de los diseños y estudios, así como de la información contenida en ellos. Restauración Reforzamiento estructural Demolición. Clasificación de las unidades de construcción por categoría.. Los proyectos de construcción de clasifican en baja, media, alta o especial, esta clasificación depende de los niveles y la carga de servicio que tengan la estructura.. Para las cargas máximas se aplicará la combinación de carga muerta más carga viva debido al uso y ocupación de la edificación y para la definición del número de niveles se incluirán todos los pisos del proyecto, sótanos, terrazas y pisos técnicos. Para clasificación de edificaciones se asignará la categoría más desfavorable que resulte en la tabla H.3.1-1. (NSR, 2010, p.H9). Tabla 2. Clasificación de las unidades de construcción por categoría.. Fuente. NSR-10 título H capítulo 3 tabla H.3.1-1 pág.H9. 54 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(55) 7.2.4 Ocupación del espacio publico Ocupar o intervenir temporalmente playas y terrenos - de bajamar, sin perjuicio de las concesiones, cuyo otorgamiento le corresponda ya sea a la Dirección General Marítima o a la Superintendencia de Puertos y Transporte.. Documentos para toda solicitud de licencia urbanística -. Formulario único nacional para la solicitud de licencias debidamente diligenciados por el solicitante. -. Copia del certificado de libertad y tradición del inmueble o inmuebles objeto de la solicitud, cuya fecha de expedición no sea superior a un mes antes de la fecha de la solicitud. -. Copia del documento del documento de identidad del solicitante cuando se trate de personas naturales o certificado de existencia y representación legal, cuya fecha de expedición no sea superior a un mes, cuando se trate de persona jurídica.. -. Copia del documento o declaración privada del impuesto predial del último año en relación con el inmueble o inmuebles objeto de solicitud, donde figure la nomenclatura alfanumérica o identificación del predio. Este requisito no se exigirá cuando exista otro documento oficial con base en el cual se pueda establecer la dirección del predio objeto de solicitud. -. Poder debidamente otorgado, ante un notario o juez de la república. (Cuando se actué mediante apoderado o mandatario, con presentación personal de quien lo otorgue.. -. Copia de la matricula profesional de los profesionales intervinientes en el trámite, certificado de vigencia de la misma, y certificaciones laborales que acrediten su experiencia relacionada a la función que desarrollara como profesional responsable del trámite.. 55 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(56) -. En el evento que el proyecto sometido s consideración tenga por objeto el desarrollo de programas de interés social, el titular de la licencia así lo manifestara bajo la gravedad del juramento y de ello se dejara constancia en el acto administrativo que resuelva la solicitud de licencia. (curaduría urbana número 1, 2017).. Estos documentos se encuentran del anexo 1 al anexo 21. Artículo 59. Presentación de Planos. Para la presentación de planos ante las Curadurías Urbanas teniendo en cuenta el artículo 59 del acuerdo 009 del 2001, se deberá cumplir con los siguientes requisitos:. Tabla 3. Requisitos de escala mínima para la presentación de planos. Fuente. Acuerdo número 009 del 2002, Artículo 59. Presentación de Planos. pág. 37.. 56 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..

(57) La entidad encargada de expedir las respectivas licencias podrá exigir planos adicionales o detalles arquitectónicos para la sustentación técnica cuando el proyecto así lo amerite. . La presentación de planos y/o planchas deberán hacerse en forma legible, sin enmendaduras no tachones.. . El tamaño mínimo para la presentación de un plano es de ¼ de pliego (0.35*0.50)..  Se deberá indicar en las plantas y cortes los niveles que se están trabajando en el proyecto y la función de cada uno de los espacios diseñados..  Los planos deberán estar debidamente acotados y ser de fácil lectura . La orientación del contenido deberá ser en una sola dirección para que el plano se pueda leer correctamente, las plantas se leerán y orientarán con respecto a la vía más próxima..  Los planos del proyecto deberán estar debidamente rotulados y como mínimo contendrán los siguientes datos:. - Nombre del proyecto - Nombre del propietario - Dirección del predio - Nombre del Diseñador y Número de Matrícula Profesional - Espacio para la firma del diseñador - Escala - Contenido - Nombre del Delineante - Numeración del plano - Se utilizará como margen de contorno del plano y/o plancha el 2% del lado más largo del formato en que se realice la presentación para radicación.. 57 Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional..
