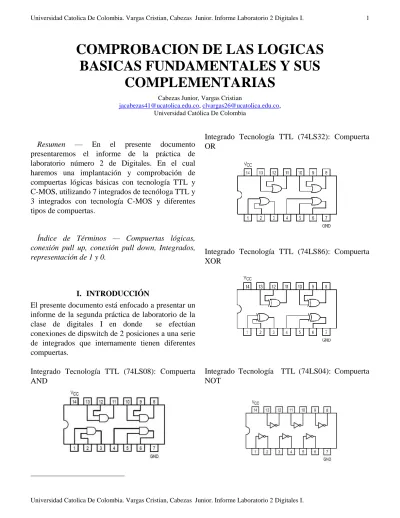

Resumen — En el presente documento presentaremos el informe de la práctica de laboratorio número 2 de Digitales. En el cual haremos una implantación y comprobación de compuertas lógicas básicas con tecnología TTL y C-MOS, utilizando 7 integrados de tecnóloga TTL y 3 integrados con tecnología C-MOS y diferentes tipos de compuertas.

Índice de Términos — Compuertas lógicas, conexión pull up, conexión pull down, Integrados, representación de 1 y 0.

I. INTRODUCCIÓN

El presente documento está enfocado a presentar un informe de la segunda práctica de laboratorio de la clase de digitales I en donde se efectúan conexiones de dipswitch de 2 posiciones a una serie de integrados que internamente tienen diferentes compuertas.

Integrado Tecnología TTL (74LS08): Compuerta AND

Integrado Tecnología TTL (74LS32): Compuerta OR

Integrado Tecnología TTL (74LS86): Compuerta XOR

Integrado Tecnología TTL (74LS04): Compuerta NOT

COMPROBACION DE LAS LOGICAS BASICAS FUNDAMENTALES Y SUS

COMPLEMENTARIAS

Cabezas Junior, Vargas Cristian

[email protected], [email protected], Universidad Católica De Colombia

(2)

2

Integrado Tecnología TTL (74LS00): Compuerta NAND

Integrado Tecnología TTL (74LS02): Compuerta NOR

Integrado Tecnología TTL (74L2S86): Compuerta XNOR

Integrado Tecnología C-MOS (4071B): Compuerta OR

Integrado C-MOS (4011B): Compuerta NAND

Para la tecnología TTL conectaremos una resistencia de 1k para las dos entradas del dipswithc y paralelo a ello conectaremos dos leds que indican la señal de entrada de 1 y 0 que va entrar en la compuerta y posterior a ella la salida de la compuerta lógica conectaremos un led que nos indica la respuesta. Todos los led van conectados en serie con una resistencia de 120 para proteger este componente.

En la tecnología C-MOS es diferente el voltaje para 1 lógico es por esta razón que lo hacemos en otra protoboard y sin los leds de referencia ya que interfieren en el voltaje de señal de 1 logico.

Todos los circuitos integrados están conectados a 5 VCC.

Para el integrado 74LS266N al ser colector común debemos conectar en la salida de la respuesta de la compuerta una resistencia de 1k a VCC.

II. PROCEDIMIENTO PARA LA CONEXIÓN DE CADA UNO DE LOS CIRCUITOS

A. Fase de montaje del circuito

En una protoboard implementaremos la tecnología TTL y con los leds de referencia y en la otra implementaremos la tecnología C-MOS si los leds de referencia de esta manera.

(3)

3

b. Fase de Mediciones y toma de datos.

Se realiza la toma de datos en las diferentes formas de 1 y 0 lógicos de manera de que el interruptor este abierto o cerrado, comprobando cada tabla de verdad para cada compuerta

TTL A B AND (74LS08)

0 0 0

0 1 0

1 0 0

1 1 1

DIPWITCH

TTL A B OR (74LS32)

0 0 0

0 1 1

1 0 1

1 1 1

DIPWITCH

TTL A B XOR (74LS86)

0 0 0

0 1 1

1 0 1

1 1 0

DIPWITCH

TTL A B NOT (74LS04)

0 1

1 0

DIPWITCH

TTL A B NAD (74LS00)

0 0 1

0 1 1

1 0 1

1 1 0

DIPWITCH

(4)

4

TTL A B NOR (74LS02)

0 0 1

0 1 0

1 0 0

1 1 0

DIPWITCH

TTL A B XNOR (74LS286)

0 0 1

0 1 0

1 0 0

1 1 1

DIPWITCH

C-MOS A B OR (4071B)

0 0 0

0 1 1

1 0 1

1 1 1

DIPWITCH

C-MOS A B NAND (4011B)

0 0 1

0 1 1

1 0 1

1 1 0

DIPWITCH

III. CONCLUSIONES

Las compuertas lógicas son funciones booleana, que son importante no solo para la electrónica sino también para mecánica, hidráulica y neumática, que pueden resolver y automatizar muchas funciones o problemas de la vida diario.

Es importante tener claro que tecnología usamos y como la manipulamos ya que podemos dañarla con algún micro voltaje que genera nuestro cuerpo.

Hay compuertas con colector común, que son para múltiples funciones y debemos tener claro que sin esta resistencia a fuente luego de la salida de la compuerta, esta salida siempre nos va generar un 0 lógico.

RECONOCIMIENTO

Agradecemos al profesor Nelson Forero por el acompañamiento durante la práctica de laboratorio, las explicaciones y su valioso apoyo.
