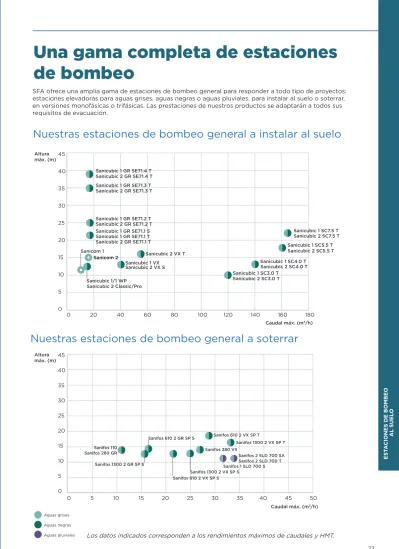

SFA ofrece una amplia gama de estaciones de bombeo general para responder a todo tipo de proyectos:
estaciones elevadoras para aguas grises, aguas negras o aguas pluviales, para instalar al suelo o soterrar, en versiones monofásicas o trifásicas. Las prestaciones de nuestros productos se adaptarán a todos sus requisitos de evacuación.
Los datos indicados corresponden a los rendimientos máximos de caudales y HMT.
Altura máx. (m)
Una gama completa de estaciones de bombeo
Sanifos 1 SLD 700 S Sanifos 2 SLD 700 SA
Sanifos 2 SLD 700 T
ES TA CIONES DE BOMBEO AL SUEL O
78
Seleccione su estación de bombeo en 3 etapas
Determinar el caudal punta (Q)
El caudal punta es el volumen de agua que se descarga, por unidad de tiempo.
Depende del tipo y número de aparatos sanitarios conectados a la estación de bombeo general.
Se expresa en metros cúbicos por hora (m
3/h) o litros por segundo (L/s).
Número de viviendas*
*tomando como base que una vivienda incluye 1 WC, 1 bañera, 1 ducha, 1 lavabo, 1 fregadero, 1 lavavajillas, 1 lavadora
Caudal punta
1 vivienda (de 1 a 3 habitantes) 2,5 m
3/h Hasta 2 viviendas (de 4 a 6 habitantes) 5 m
3/h Hasta 4 viviendas (de 7 a 9 habitantes) 10 m
3/h Hasta 6 viviendas (de 10 a 12 habitantes) 15 m
3/h
Calcular la Altura Manométrica Total (HMT)
La HMT corresponde a la presión que debe ser suministrada por la estación de bombeo entre el
punto de entrada y el punto de descarga.
HMT = H
geo+ H
VH
geo: Altura de evacuación expresada en metros.
Corresponde a la altura entre el punto más bajo de la estación de bombeo y el nivel del alcanta- rillado .
H
v: Perdidas de carga en la tubería de descarga, expresada en altura equivalente. Varia en función de las pérdidas de carga en la instalación, generadas por la fricción del fluido contra las paredes de la tubería y los accidentes relacionados con tuberías (codos, válvulas de corte, etc.).
Para calcular la Hv :
H
v= coeficiente de perdidas de carga longitud total del recorrido de evacuación x
Caudal
en m3/hDN tubería de PVC presión PN10
DN 32
36,2 / 40 DN 40
45,2 / 50 DN 50
57 / 63 DN65
67,8 / 75 DN 80
81,4 / 90 DN 100
101,6 / 110 DN 125
129,2 / 140 DN 150
147,6 / 160
2 0,011 3 0,022 0,008 4 0,037 0,013 5 0,054 0,019 0,006 6 0,075 0,026 0,009 7 0,099 0,034 0,011 8 0,126 0,043 0,014 0,006
9 0,054 0,018 0,008
10 0,065 0,021 0,009 12 0,090 0,029 0,013 0,005
15 0,044 0,019 0,008
20 0,032 0,013 0,005
25 0,048 0,020 0,007
30 0,028 0,010
40 0,016 0,005
50 0,024 0,008
60 0,033 0,01 0,006
70 0,044 0,014 0,007
80 0,056 0,018 0,009
90 0,022 0,011
100 0,026 0,014
120 0,037 0,019
150 0,029
Estimación del caudal
Estimación del coeficiente de perdidas de carga
Caso práctico:
Un cliente desea instalar una estación de bombeo para todas las aguas residuales en el cuarto técnico de su edificio de viviendas colectivas que comprende 2 viviendas.
La altura entre el suelo donde se instalará la estación de bombeo y las alcantarillas es de 4 m. La longitud total del recorrido de evacuación es de 10 m en PVC DN40 (Øext. 50 mm).
1. Estimación de Q: según la tabla Q = 5 m3/h
2. Cálculo de la HMT: Hgéo= 4 m, Hv = 0,019 x 10 = 0,19 m, HMT = 4 + 0,19 por lo tanto HMT = 4,19 m
3. Selección del producto : Para una instalación directa al suelo, los productos Sanicubic 1 y 2 que evacúan hasta 13 m en vertical y permiten un caudal de 15 m3/h, pueden ser adecuados.
Con la HMT y la Q, ahora puede consultar nuestra página de ayuda para seleccionar la estación que necesita.
Elegir la estación de bombeo
1
3
2
¿Tienes un proyecto de instalación de estación de bombeo general?
¡SFA TE ACOMPAÑA!
SELLO DEL DISTRIBUIDOR
Empresa : ...
Persona de contacto : ...
Empresa: ...
Nombre : ...
Dirección : ...
Teléfono : ...
E-mail : ...
DATOS DEL CLIENTE FINAL:
Referencia de la obra: ... Fecha de realización: ...
Dirección : ...
Número de viviendas:
...
Otro tipo de edificación (hospital, hotel,
polideportivo): ...
Cuartos de baño y/o aseo por vivienda:
...
Número de elementos para evacuar Inodoro: ...
Fluxor: Si No Lavabo:...
Bidet:...
Ducha: :...
Bañera: ...
Fregadera: ...
Lavadora: ...
Lava-vajillas: ...
CARACTERÍSTICAS DE LA INSTALACIÓN
Punto más bajo (distancia entre el suelo y la entrada más baja de la estación de bombeo): A ...
Altura geométrica (distancia entre la red general y el punto más bajo de la estación de bombeo): B ...
Distancia de evacuación (metros lineales del recorrido de la tubería): C ...
Número de codos a: 90º ...
45º ...
DESCRIPCIÓN DEL PROYECTO:
Lugar de instalación de la estación:
interior exterior soterrado sobre el suelo Personas que la utilizarán:...
Sitio de la instalación: exterior interior Presencia de capa freática
Número de bombas: 1 2 Instalación: monofásica trifásica Tipo de aguas: grises negras
pluviales /m
2de recogida...
De acuerdo con lo establecido en el Reglamento (UE) 2016/679 del Parlamento Europeo y del Consejo, de 27 de abril, General de Protección de Datos (RGPD), SOCIÉTÉ FRANÇAISE D’ASSAINISSEMENT, S.L. (en adelante “SFA”) le informa que los datos personales facilitados serán tratados con la finalidad de ejecutar la relación comercial y gestionar las tareas administrativas, comerciales y fiscal/contables que de ella se derivan. Sus datos podrán ser comunicados a las diferentes empresas o profesionales que colaboran con SFA cuando sea necesario para la ejecución de la relación comercial. Los datos proporcionados se conservarán mientras se mantenga la relación comercial o durante los años necesarios para cumplir con las obligaciones legales. Usted tiene derecho a obtener confirmación sobre si estamos tratando sus datos personales. Tiene por tanto derecho a acceder a sus datos personales, rectificar los datos inexactos o solicitar su supresión cuando los datos ya no sean necesarios, dirigiéndose por escrito a la dirección postal (SFA, S.L. Pol. Ind. Pla d’en Boet, Camí del
Entrada
Tubería de evacuación
Red de saneamiento
A B
C
Sección
ES TA CIONES DE BOMBEO AL SUEL O
80
Tecnologías hidráulicas
Los sistemas hidráulicos son la base misma del poder de evacuación de las estaciones de bombeo. Permiten la buena circulación de los fluidos y las cargas, al mismo tiempo que aseguran un bombeo eficiente, efectivo y controlado.
SFA innova constantemente para desarrollar nuevas tecnologías adaptadas a cada tipo de fluido, a cada condición de evacuación y así asegurar la eficiencia óptima de las bombas y su durabilidad.
TURBINA DE DOBLE DISCO Sanicom
®1
Sanicom
®2
TURBINA CON CUCHILLAS PRO X K2 Sanicubic
®1
Sanicubic
®2 Classic Sanicubic
®2 Pro
Sanifos
®110/280/610/1300 Sanipump
®GR
TURBINA CON
CUCHILLAS PRO X K3 Sanicubic
®1 GR
Sanicubic
®2 GR
Sanifos
®1600/2100/3100
TURBINA MONOCANAL Sanicubic
®1 SC
Sanicubic
®2 SC TURBINA VÓRTEX Sanicubic
®1 VX Sanicubic
®2 VX
Sanifos
®280/610/1300 Sanipump
®VX
TURBINA BICANAL Sanipump
®SLD 700 Sanifos 610 SLD
De la experiencia al
rendimiento
Tecnologías hidráulicas
Léxico
Glosario
Abreviaciones
aguas
residuales Aguas modificadas por la actividad humana.
Se refiere a aguas grises y aguas negras.
aguas negras
Las aguas residuales de los inodoros, excluyendo el agua de las bañeras, duchas, fregaderos y lavabos.
aguas grises
Las aguas residuales de las duchas y bañeras, lavabos y fregaderos, excluyendo el agua de los inodoros.
aguas
claras Aguas que contienen partículas de menos de 1 mm de tamaño.
aguas
cargada Aguas que contienen material sólido o fibroso que puede obstruir una bomba.
aguas
pluviales Agua de la precipitación atmosférica.
aguas agresivas y/o salinas
Aguas que contienen una cantidad significativa de sustancias disueltas que podrían suponer un riesgo para una bomba inadecuada (por ejemplo, sales de hasta el 15%).
Q Caudal Entrada de agua
HMT Altura manométrica total Evacuación
DN Diámetro nominal Ventilación
Øext. Diámetro exterior Los diámetros expresados corresponden al Ø exterior PBE Punto más bajo de entrada
VA Acero inoxidable Las dimensiones se dan
en mm.
VZ Acero galvanizado
S1 Funcionamiento en continuo S3 Funcionamiento intermitente
Esquemas
ES TA CIONES DE BOMBEO AL SUEL O
82
Estaciones de bombeo general, instalación directa al suelo
Permiten evacuar aguas grises de cocinas profesionales, panaderías o bares, equipadas con lavaplatos, fregaderos, lavavajillas. También servirán para:
• Instalaciones sanitarias con lavabos, duchas, urinarios (gimnasios, consultorios médicos, etc.).
• Condensados de alta temperatura (hornos de pan).
• Descalcificadores de agua.
Sanicom - aguas grises
• Vivienda individual.
• Extensiones de viviendas, creaciones de módulos independientes.
• Ampliación de fábricas (creación de instalaciones sanitarias con inodoros, lavabos, urinarios).
• Para eventos culturales, o alojamientos modulares temporales.
Sanicubic con turbina trituradora - aguas residuales
• Grupo de viviendas conectadas a la misma estación de bombeo
• Instalaciones sanitarias para bares, restaurantes.
• Instalaciones sanitarias en estadios o lugares de gran afluencia
• Hoteles, campings, oficinas.
• Cruceros.
Sanicubic con turbina vórtex - aguas residuales
Sanicubic GR/SC - aguas residuales
• Edificios públicos (administraciones, estaciones de ferrocarril, hospitales).
• Centros comerciales.
• Edificios de viviendas.
Las estaciones de bombeo de instalación directa al suelo tienen muchas ventajas:
su instalación en el interior (en un local técnico o en un sótano) reduce los gastos de instalación y permite un fácil acceso y mantenimiento.
82
Modelo Esquema Evacuación HMT
máximo Q máx.
(m
3/h)
Sanicom 1
Pág. 86 AGUAS GRISES 11 m 12
Sanicom 2
Pág. 88 AGUAS GRISES 15 m 16
Sanicubic 1 Pág. 90
AGUAS GRISES
AGUAS RESIDUALES 13 m 15
Sanicubic 2 Classic/Pro Pág. 92
AGUAS GRISES
AGUAS RESIDUALES 13 m 15
Sanicubic 1 GR
Pág. 94 AGUAS GRISES
AGUAS RESIDUALES 39 m 17
Sanicubic 2 GR Pág. 96
AGUAS GRISES
AGUAS RESIDUALES 39 m 17
Sanicubic 1VX
Pág. 98 AGUAS GRISES
AGUAS RESIDUALES 13 m 40
Sanicubic 2VX
Pág. 100 AGUAS GRISES
AGUAS RESIDUALES 16 m 55
Sanicubic 1SC Pág. 102
AGUAS GRISES AGUAS RESIDUALES
AGUAS PLUVIALES 22 m 165
Sanicubic 2SC Pág. 104
AGUAS GRISES AGUAS RESIDUALES
AGUAS PLUVIALES 22 m 165
Resumen gama instalación al suelo
ES TA CIONES DE BOMBEO AL SUEL O
84
84
84
INSTALACIÓN DE
Estaciones de bombeo Sanicubic
Evacuación
• Es obligatorio la instalación de llaves de paso (no incluidas) en el conducto de evacuación.
• El recorrido de evacuación debe instalarse con inclinación ascendente continua y sin saltos innecesarios. Se recomienda realizar un bucle antirretroceso por encima del nivel de reflujo y, a continuación, descender de manera continua hacia la bajante principal/o el alcantarillado.
Conexiones hidráulicas
• Es obligatorio la instalación de llaves de paso (no incluidas) en las entradas de las aguas residuales, así como en el conducto de evacuación.
Ventilación
• El respiradero debe estar conectado al exterior o al tejado para que el aire pueda entrar y salir libremente en el deposito de las máquinas. Se realizara mediante una tubería de ø50 o 75 mm según el modelo.
Conexión eléctrica
• El aparato debe estar conectado a tierra (Clase I) y protegido con un disyuntor diferencial de alta sensibilidad (30 mA) y un automático de 25 A.
• La conexión debe servir exclusivamente para la alimentación del aparato y se realizara mediante una caja de conexión eléctrica estanca.
• En caso de corrientes trifasicas, el fusible externo debe bloquearse mecanicamente con interruptores automaticos tripolares con la característica K. Esto garantiza el aislamiento completo de la red y evita el funcionamiento en dos fases.
Consejos de uso y mantenimiento
• El local técnico donde se instale el aparato deberá tener la dimensión suficiente para permitir un espacio de trabajo de 600 mm, como mínimo, en torno al dispositivo para facilitar un posible mantenimiento.
• Este local debe estar iluminado suficientemente ventilado y protegido contra el hielo.
• No se deben verte materiales sólidos, fibras, alquitrán, arena, cemento, ceniza, papel grueso, pañuelos de papel, toallitas desechables, cartón, escombros, basura, despojos, grasas, aceites.
• Se recomienda un control visual regular del aparato y un control anual realizado por personal cualificado.
Estamos a tu disposición para resolver tus dudas:
llámanos al 935446076 o escríbenos a través de www.sfa.es Nuestra red de técnicos oficiales está también a tu disposición para asesoramiento.
¿Tienes un proyecto? ES
TA CIONES DE BOMBEO AL SUEL O
CONEXIONES
DE SERIE OPCIONAL
RENDIMIENTO
VENTAJAS
86
Sanicom ® 1
Llaves de corte y filtro. Ver accesorios pág. 126 Turbina de
doble disco
• Aguanta las aguas muy calientes, hasta 90ºC (no continuo).
• Nueva generación más potente: eleva hasta 11 m en vertical.
• Turbina con paso de sólidos de 8 mm.
• Ideal para trenes de lavado, lavanderías, etc.
• HMT máx. 11 m
• Caudal máx 12 m
3/h
SANICOM 1 es una estación de bombeo compacta para aguas grises. Ideal para locales comerciales o para una aplicación doméstica exigente, SANICOM 1 puede evacuar aguas muy calientes y jabonosas con facilidad hasta 11 m en vertical.
aguas grises, aguas salinas
Evacuación ø32 ext.
Ventilación ø50 mm ext.
Entrada ø40 ext.
Accede a toda la información técnica del producto
OPCIONAL
Alarma con cable
Llaves de corte y filtro
Ver accesorios
pág. 126
ES TA CIONES DE BOMBEO AL SUEL O
ESTACIONES DE BOMBEO AL SUELO
MEDIDAS
CURVA
Altura de evacuación (m)
Caudal (m
3/h) 12
14
10 8 6 4 2
0 2 4 6 8 10 12 14
50 Hz
314 238 ø50 2 x ø40
55 348
351
ø32 87 58
205 631
SANICOM 1
Tipo de cuadro de control integrado
Materiales
Depósito PE
Cuerpo de la bomba PA 12 GF
Cuerpo motor Aluminio
Turbina PA 6 GF
Características eléctricas
Voltaje (V ) 230
Frecuencia (Hz ) 50-60
Potencia absorbida P1 (W ) 750
Potencia motor P2 (W ) 525
Índice de protección IPX4
Hidráulica
HMT máx. (m ) 11
Caudal máximo (m3/h ) 12
Diámetro ext. de entrada (mm ) 40 Diámetro ext. de evacuación (mm ) 32 Diámetro ext. de ventilación (mm ) 50
Volumen total (L ) 14
Volumen útil (L ) 5.7
Nivel ON /Nivel OFF (mm ) 135 /50
Nivel de alarma (mm ) 205
Paso de sólidos (mm ) 8
Temperatura máxima del líquido bombeado (5 min) 90°C
Tipo de turbina doble disco
Tipo de detección neumático
Logística
Peso bruto (kg ) 10
Código EAN 3308815082851
Referencia 04COM1M
PVP (sin IVA) 995 €
CONEXIONES
DE SERIE OPCIONAL
RENDIMIENTO
VENTAJAS
88
OPCIONAL
Bloque electrónico deportado
Alarma con cable
Sanicom ® 2
Turbina de doble disco
• Aguanta las aguas muy calientes, hasta 90ºC (no continuo).
• Eleva las aguas hasta 11 metros en vertical.
• Turbina con paso libre de 8 mm.
• Ideal para locales comerciales exigentes.
• Se instala directamente al suelo.
• HMT máx. 15 m
• Caudal máx 16 m
3/h
SANICOM 2 es una potente estación de bombeo para aguas grises con doble motor funcionando en alternancia.
Aguanta las aguas calientes y jabonosas de locales comerciales y caudales de hasta 16,5 m
3/h. Procura un servicio constante gracias a sus sistemas de alarma opcionales y doble motor.
aguas grises, aguas salinas
Evacuación ø50 mm ext Ventilación ø50 mm ext Entrada ø40/ø50/ø80 mm ext Accede a toda la información
técnica del producto
Llaves de corte y filtro
Ver accesorios
pág. 126
ES TA CIONES DE BOMBEO AL SUEL O
ESTACIONES DE BOMBEO AL SUELO
MEDIDAS
CURVA
14 16
12 10 8 6 4 2
0 2 4 6 8 10 12 14 16
50 Hz
Altura de evacuación (m)
Caudal (m
3/h)
SANICOM 2
Tipo de cuadro de control estándar
Materiales
Depósito PE
Cuerpo de la bomba PA 12 GF
Cuerpo motor Aluminio
Turbina PA 6 GF
Características eléctricas
Voltaje (V ) 230
Frecuencia (Hz ) 50-60
Potencia absorbida P1 (W ) 1500
Potencia motor P2 (W ) 1050
Índice de protección IPX4
Hidráulica
HMT máx. (m ) 15
Caudal máximo (m³/h ) 16
Diámetro ext. de entrada (mm ) 40, 50, 80 Diámetro ext. de evacuación (mm ) 50 Diámetro ext. de ventilación (mm ) 50
Volumen total (L ) 34
Volumen útil (L ) 13
Nivel ON /Nivel OFF (mm ) 145 /60
Nivel de alarma (mm ) 215
Paso de sólidos (mm ) 8
Temperatura máxima del líquido bombeado (5 min) 90°C
Tipo de turbina doble disco
Tipo de detección neumático
Logística
Peso bruto (kg ) 26
Código EAN 3308815082868
Referencia 04COM2M
PVP (sin IVA) 1.970 €
866
489 484
194
Ø50 Ø50
4 05 3 0 8 Ø4 0 150 409 80 Ø8 0 Ø5 0
CONEXIONES
DE SERIE OPCIONAL
RENDIMIENTO
VENTAJAS
90
Sanicubic ® 1
• Alternativa a la arqueta: montaje sin obras, directamente al suelo.
• Tamaño compacto.
• 4 entradas multidiámetros.
• HMT máx. 13 m
• Caudal máx 15 m
3/h
Contiene una bomba equipada con una cuchilla de dilaceración de alto rendimiento. Es para uso doméstico o comercial. Puede recoger varios aseos a la vez.
aguas grises, aguas residuales
Cuchillas
ProX-K2. Alarma con cable
Evacuación ø50 mm ext.
Ventilación ø50 mm ext.
Entradas
ø40/50/100/110 mm ext.
Accede a toda la información técnica del producto
Llaves de corte y filtro de carbono activo.
Ver accesorios
pág. 126
ES TA CIONES DE BOMBEO AL SUEL O
ESTACIONES DE BOMBEO AL SUELO
MEDIDAS
CURVA
460 547
140
291 375
421
405
ø50 ø50
ø100
ø100 ø50
14 16
12 10 8 6 4 2
0 2 4 6 8 10 12 14 16
Caudal(m
3/h) 50 Hz
Altura de evacuación (m)
Caudal (m
3/h)
SANICUBIC 1 Tipo de cuadro de control integrado Materiales
Depósito PP
Cuerpo de la bomba PA 12 GF
Cuerpo motor PA 12 GF
Turbina PP GF
Características eléctricas
Voltaje (V) 230
Frecuencia (Hz) 50-60
Potencia absorbida P1 (W) 1500
Potencia motor P2 (W) 1050
Servicio S3 30%
Índice de protección IP67
Hidráulica
HMT máx. (m) 13
Caudal máximo (m3/h) 15
Diámetro ext. de entrada (mm) 40, 50, 100, 110 Diámetro ext. de evacuación (mm) 50
Diámetro ext. de ventilación (mm) 50
Volumen total (L) 32
Volumen útil (L) 10
Nivel ON/Nivel OFF (mm) 140/70
Nivel de alarma (mm) 210
Temperatura máxima del líquido
bombeado (5 min) 70°C
Tipo de turbina trituradora
Tipo de detección neumático
Logística
Peso bruto (kg) 20
Código EAN 3308815074429
Referencia 040000003
PVP (sin IVA) 1.515 €
CONEXIONES
DE SERIE OPCIONAL
RENDIMIENTO
VENTAJAS
92
DE SERIE
Sanicubic ® 2 Classic / Pro
Cuchillas ProX-K2
Alarma con cable o radiofrecuencia, según modelo Bloque electrónico
deportado
• Pueden instalarse directamente al suelo.
• Versátiles: recogen todas las aguas de la casa, del vestuario, del restaurante, etc...
• Seguros: SANICUBIC 2 Classic equipado con una alarma por cable de serie y 2 Pro por radiofrecuencia.
• IP68.
• HMT máx. 13 m
• Caudal máx 15 m
3/h
SANICUBIC 2 Classic o Pro son estaciones de bombeo general que recogen todas las aguas de una casa unifamiliar o de un local comercial. Están equipadas con 2 motores potentes que funcionan alternativamente.
aguas grises, aguas residuales
Evacuación ø50 mm ext.
Ventilación ø50 mm ext.
Entradas ø40/50/100/110 mm ext.
Accede a toda la información técnica del producto
Llaves de corte y filtro de carbono activo.
Ver accesorios
pág. 126
ES TA CIONES DE BOMBEO AL SUEL O
ESTACIONES DE BOMBEO AL SUELO
MEDIDAS
CURVA
14 16
12 10 8 6 4 2
0 2 4 6 8 10 12 14 16
50 Hz
490
687
ø110 ø50
597 516
299
140
ø110
ø110
ø110 ø110
ø50 ø50 ø50
Altura de evacuación (m)
Caudal (m
3/h)
SANICUBIC 2 Classic SANICUBIC 2 Pro
Tipo de cuadro de control estándar estándar
Alarma por cable por radiofrecuencia
Materiales
Depósito PP PP
Cuerpo de la bomba PA 12 GF PA 12 GF
Cuerpo motor PA 12 GF PA 12 GF
Turbina PP GF PP GF
Características eléctricas
Voltaje (V) 230 230
Frecuencia (Hz) 50-60 50-60
Potencia absorbida P1 (W) 1500 1500
Potencia motor P2 (W) 1050 1050
Servicio S3 50% S3 50%
Índice de protección IP68 IP68
Hidráulica
HMT máx. (m) 13 13
Caudal máximo (m3/h) 15 15
Diámetro ext. de entrada (mm) 40, 50, 100, 110 40, 50, 100, 110
Diámetro ext. de evacuación (mm) 50 50
Diámetro ext. de ventilación (mm) 50 50
Volumen total (L) 45 45
Volumen útil (L) 17.5 17.5
Nivel ON/Nivel OFF (mm) 140/70 140/70
Nivel de alarma (mm) 210 210
Temperatura máxima del líquido
bombeado (5 min) 70°C 70°C
Tipo de turbina trituradora trituradora
Tipo de detección neumático neumático
Logística
Peso bruto (kg) 35 35
Código EAN 3308815074443 3308815074450
Referencia 040000002 040000001
PVP (sin IVA) 2.525 € 2.828 €
CONEXIONES
DE SERIE OPCIONAL
RENDIMIENTO
VENTAJAS
94
DE SERIE
Sanicubic ® 1GR
Cuchillas
PROX K3 Cuadro de
control
• Dimensiones compactas.
• Alto rendimiento con 1 única bomba trituradora monofásica o trifásica.
• Evacúa hasta 39m de altura.
• Completo: válvulas antirretorno y racor de conexión incluidos.
• HMT máx. 39 m
• Caudal máx 17 m
3/h
La serie de estaciones de bombeo general SANICUBIC 1 GR, está diseñada para evacuar las aguas residuales procedentes de apartamentos o viviendas unifamiliares, pequeños locales comerciales. La serie se componen de varios modelos de potencia variadas, todas equipadas con cuchillas ProX-K3, para cubrir un amplio rango de alturas de evacuación.
aguas grises, aguas residuales
Accede a toda la información técnica del producto
Evacuación DN 50 mm Ventilación ø75 mm ext.
Entradas DN 50/100 mm
ES TA CIONES DE BOMBEO AL SUEL O
ESTACIONES DE BOMBEO AL SUELO
MEDIDAS
CURVA
Altura de evacuación (m)
Caudal (m
3/h)
SANICUBIC
®1 GR SE71.1 S
SANICUBIC
®1 GR SE71.1 T
SANICUBIC
®1 GR SE71.2 T
SANICUBIC
®1 GR SE71.3 T
SANICUBIC
®1 GR SE71.4 T
Tipo de cuadro de control cuadro ZPS 1 cuadro ZPS 1 cuadro ZPS 1 cuadro ZPS 1 cuadro ZPS 1 Materiales
Depósito PE LD PE LD PE LD PE LD PE LD
Cuerpo de la bomba GG-20 GG-20 GG-20 GG-20 GG-20
Cuerpo motor GG-20 GG-20 GG-20 GG-20 GG-20
Turbina GG-20 GG-20 GG-20 GG-20 GG-20
Características eléctricas
Voltaje (V) 230 400 400 400 400
Frecuencia (Hz) 50-60 50-60 50-60 50-60 50-60
Potencia absorbida P1 (W) 2200 2100 2100 3900 3900
Potencia motor P2 (W) 1700 1700 1700 3200 3200
Servicio S3 25% S3 25% S3 25% S3 25% S3 25%
Índice de protección IP68 IP68 IP68 IP68 IP68
Hidráulica
HMT máx. (m) 22 22 25 35 39
Caudal máximo (m3/h) 17 17 17 17 17
Diámetro de entrada DN 50, 100 50, 100 50, 100 50, 100 50, 100
Diámetro de evacuación DN 50 50 50 50 50
Diámetro ext. de ventilación (mm) 75 75 75 75 75
Volumen total (L) 55 55 55 55 55
Nivel ON/Nivel OFF (mm) 140-250/30 140-250/30 140-250/30 140-250/30 140-250/30
Nivel de alarma (mm) 180-290 180-290 180-290 180-290 180-290
Temperatura máxima del líquido
bombeado (5 min) 55°C 55°C 55°C 55°C 55°C
Tipo de turbina trituradora trituradora trituradora trituradora trituradora
Tipo de detección neumático neumático neumático neumático neumático
Logística
Peso bruto (kg) 64 64 64 68 68
Código EAN 3308815079110 3308815079127 3308815079134 3308815079141 3308815079158
Referencia 04CUB1GR11M 04CUB1GR11T 04CUB1GR12T 04CUB1GR13T 04CUB1GR14T
PVP (sin IVA) 3.788 € 3.990 € 3.990 € 4.091 € 4.091 €
CONEXIONES
DE SERIE OPCIONAL
RENDIMIENTO
VENTAJAS
96
Sanicubic ® 2GR
• Dimensiones compactas.
• Alto rendimiento con 2 bombas trituradoras trifásicas.
• Evacúa hasta 39m de altura.
• Completo: válvulas antirretorno y racor de conexión incluidos.
• HMT máx. 39 m
• Caudal máx 17 m
3/h
La serie de estaciones de bombeo general SANICUBIC 2 GR, está diseñada para evacuar las aguas residuales procedentes de apartamentos o viviendas unifamiliares, pequeños locales comerciales. La serie se componen de varios modelos de potencia variadas, todas equipadas con cuchillas ProX-K3, para cubrir un amplio rango de alturas de evacuación.
aguas grises, aguas residuales
Accede a toda la información técnica del producto
Evacuación DN 50 mm Ventilación ø75 ext.
Entradas DN 50/100 mm
DE SERIE
Cuchillas
PROX K3 Cuadro de
control
ES TA CIONES DE BOMBEO AL SUEL O
ESTACIONES DE BOMBEO AL SUELO
MEDIDAS
CURVA
SANICUBIC
®2 GR SE71.1 T
SANICUBIC
®2 GR SE71.2 T
SANICUBIC
®2 GR SE71.3 T
SANICUBIC
®2 GR SE71.4 T
Tipo de cuadro de control cuadro ZPS 2 cuadro ZPS 2 cuadro ZPS 2 cuadro ZPS 2
Materiales
Depósito PE LD PE LD PE LD PE LD
Cuerpo de la bomba GG-20 GG-20 GG-20 GG-20
Cuerpo motor GG-20 GG-20 GG-20 GG-20
Turbina GG-20 GG-20 GG-20 GG-20
Características eléctricas
Voltaje (V) 400 400 400 400
Frecuencia (Hz) 50-60 50-60 50-60 50-60
Potencia absorbida P1 (W) 2100 2100 3900 3900
Potencia motor P2 (W) 1700 1700 3200 3200
Servicio S3 25% S3 25% S3 25% S3 25%
Índice de protección IP68 IP68 IP68 IP68
Hidráulica
HMT máx. (m) 22 25 35 39
Caudal máximo (m3/h) 17 17 17 17
Diámetro de entrada DN 100, 150 100, 150 100, 150 100, 150
Diámetro de evacuación DN 50 50 50 50
Diámetro ext. de ventilación (mm) 75 75 75 75
Volumen total (L) 150 150 150 150
Nivel ON/Nivel OFF (mm) 140-250/30 140-250/30 140-250/30 140-250/30
Nivel de alarma (mm) 180-290 180-290 180-290 180-290
Temperatura máxima del líquido
bombeado (5 min) 55°C 55°C 55°C 55°C
Tipo de turbina trituradora trituradora trituradora trituradora
Tipo de detección neumático neumático neumático neumático
Logística
Peso bruto (kg) 137 137 144 144
Código EAN 3308815079165 3308815079172 3308815079189 3308815079196
Referencia 04CUB2GR11T 04CUB2GR12T 04CUB2GR13T 04CUB2GR14T
PVP (sin IVA) 7.166 € 7.166 € 7.368 € 7.368 €
Altura de evacuación (m)
Caudal (m
3/h)
CONEXIONES
DE SERIE OPCIONAL
RENDIMIENTO
VENTAJAS
98
Sanicubic ® 1VX
• Depósito de gran capacidad: 60 litros.
• Estanqueidad: IP68 y caja de control externa.
• Tamaño compacto.
• Instalación directa al suelo: no necesita arqueta.
• HMT máx. 13 m
• Caudal máx 40 m
3/h
Es una estación de bombeo compacta con turbinas vórtex de paso libre para instalaciones que requieren evacuación de grandes caudales.
aguas grises, aguas residuales
Evacuación ø90/110 mm ext.
Ventilación ø75 mm ext.
Entradas
ø40/50/100/110/125 mm ext.
Accede a toda la información técnica del producto
DE SERIE
Turbina Vórtex
Alarma con cable Bloque electrónico
deportado
Llaves de corte y filtro de carbono activo.
Ver accesorios
pág. 126
ES TA CIONES DE BOMBEO AL SUEL O
ESTACIONES DE BOMBEO AL SUELO
MEDIDAS
CURVA
14 12 10 8 6 4 2 0
0 5 10 15 20 25 30 35 40
50 Hz
701,50
157
390 195
195 550
363 504
ø50 Ext135
ø50ø100 Ext Ext
ø75 Ext
ø50 Ext ø100 Ext
ø110 Ext
Altura de evacuación (m)
Caudal (m
3/h)
SANICUBIC
®1 VX
Tipo de cuadro de control estándar
Materiales
Depósito PP GF
Cuerpo de la bomba PA 12 GF
Cuerpo motor PA 12 GF
Turbina PPO GF
Características eléctricas
Voltaje (V ) 230
Frecuencia (Hz ) 50-60
Potencia absorbida P1 (W ) 2000
Potencia motor P2 (W ) 1400
Servicio S3 15%
Índice de protección IP68
Hidráulica
HMT máx. (m ) 13
Caudal máximo (m3/h ) 40
Diámetro ext. de entrada (mm ) 40, 50, 100, 110, 125 Diámetro ext. de evacuación (mm ) 90/110
Diámetro de evacuación DN 80/100
Diámetro ext. de ventilación (mm ) 75
Volumen total (L ) 60
Volumen útil (L ) 21
Nivel ON /Nivel OFF (mm ) 165 /95
Nivel de alarma (mm ) 235
Paso de sólidos (mm ) 50
Temperatura máxima del líquido bombeado (5 min) 70°C
Tipo de turbina vórtex
Tipo de detección neumático
Logística
Peso bruto (kg ) 30
Código EAN 3308815077611
Referencia 040000004
PVP (sin IVA) 1.667 €
CONEXIONES
DE SERIE OPCIONAL
RENDIMIENTO
VENTAJAS
100
Sanicubic ® 2VX
• Depósito de gran capacidad: 120 litros.
• Estanqueidad: IP68 y caja de control externa.
• Instalación directa al suelo: no necesita arqueta.
• Disponible en monofásico o trifásico.
• HMT máx.: 16 m.
• Caudal máx 55 m
3/h
Es una estación de bombeo de gran capacidad que tiene un uso versátil: pequeños edificios residenciales, locales profesionales, hoteles, centros comerciales, etc.
aguas grises, aguas residuales
Evacuación ø90/110 mm ext.
Ventilación ø75 mm ext.
Entradas
ø40/50/100/110/125 mm ext.
DE SERIE
Turbina Vórtex
Alarma con cable Bloque electrónico
deportado
Accede a toda la información técnica del producto
Llaves de corte y filtro de carbono activo.
Ver accesorios
pág. 126
ES TA CIONES DE BOMBEO AL SUEL O
ESTACIONES DE BOMBEO AL SUELO
MEDIDAS
CURVA
Altura de evacuación (m)
SANICUBIC
®2 VX S SANICUBIC
®2 VX T
Tipo de cuadro de control estándar estándar
Materiales
Depósito PP GF PP GF
Cuerpo de la bomba PA 12 GF PA 12 GF
Cuerpo motor PA 12 GF PA 12 GF
Turbina PPO GF PPA GF
Características eléctricas
Voltaje (V) 230 400
Frecuencia (Hz) 50-60 50-60
Potencia absorbida P1 (W) 2000 3500
Potencia motor P2 (W) 1400 2800
Servicio S3 30% S3 15%
Índice de protección IP68 IP68
Hidráulica
HMT máx. (m) 13 16
Caudal máximo (m3/h) 40 55
Diámetro ext. de entrada (mm) 40, 50, 100, 110, 125 40, 50, 100, 110 Diámetro ext. de evacuación (mm) 90/110 90/110
Diámetro ext. de ventilación (mm) 75 75
Volumen total (L) 120 120
Volumen útil (L) 26 26
Nivel de alarma (mm) 235 235
Paso de sólidos (mm) 50 50
Temperatura máxima del líquido
bombeado (5 min) 70°C 70°C
Tipo de turbina vórtex vórtex
Tipo de detección neumático neumático
Logística
Peso bruto (kg) 101 102
Código EAN 3308815063140 3308815074689
Referencia 0102203 0102204
PVP (sin IVA) 4.434 € 4.737 €
Caudal (m
3/h)
CONEXIONES
DE SERIE OPCIONAL
RENDIMIENTO
VENTAJAS
102
DE SERIE
Sanicubic ® 1SC
• Dimensiones compactas.
• Alto rendimiento con 1 única bomba monocanal trifásica.
• Caudal máximo de 165 m
3/h.
• Completo: válvulas antirretorno y racor de conexión incluidos.
• HMT máx. 22 m
• Caudal máx 165 m
3/h
La serie de estaciones de bombeo general SANICUBIC 1 SC, están equipadas con turbinas monocanal que pueden abarcar grandes caudales de evacuación. Estas estaciones de bombeo están diseñadas para evacuar las aguas residuales procedentes de edificios de viviendas, oficinas, locales comerciales.
aguas grises, aguas residuales
Turbina
monocanal Cuadro de
control ZPS1
Cuadro de control PS2 para versión 7.5T
Accede a toda la información técnica del producto
Evacuación DN 100 mm
Ventilación DN 100 mm
Entradas DN 150 mm
ES TA CIONES DE BOMBEO AL SUEL O
ESTACIONES DE BOMBEO AL SUELO
MEDIDAS
CURVA
SANICUBIC
®1 SC3.0 T SANICUBIC
®1 SC4.0 T SANICUBIC
®1 SC5.5 T SANICUBIC
®1 SC7.5 T
Tipo de cuadro de control cuadro ZPS 1 cuadro ZPS 1 cuadro ZPS 1 cuadro PS2
Materiales
Depósito PE HD PE HD PE HD PE HD
Cuerpo de la bomba GG-20 GG-20 GG-20 GG-20
Cuerpo motor GG-20 GG-20 GG-20 GG-20
Turbina GG-20 GG-20 GG-20 GG-20
Características eléctricas
Voltaje (V) 400 400 400 400
Frecuencia (Hz) 50-60 50-60 50-60 50-60
Potencia absorbida P1 (W) 4000 5500 6300 8700
Potencia motor P2 (W) 3000 4000 5500 7500
Servicio S3 25% S3 25% S3 25% S3 25%
Índice de protección IP68 IP68 IP68 IP68
Hidráulica
HMT máx. (m) 10 13 18 22
Caudal máximo (m3/h) 120 140 160 165
Diámetro de entrada DN 150 150 150 150
Diámetro de evacuación DN 100 100 100 100
Diámetro de ventilación DN 100 100 100 100
Volumen total (L) 480 480 480 480
Volumen útil (L) 270 270 270 270
Paso de sólidos (mm) 80 80 100 100
Temperatura máxima del líquido
bombeado (5 min) 55°C 55°C 55°C 55°C
Tipo de turbina monocanal monocanal monocanal monocanal
Tipo de detección neumático neumático neumático neumático
Identificación y logística
Peso bruto (kg) 210 220 225 240
Código EAN 3308815079035 3308815079042 3308815079059 3308815079066
Referencia 04CUB1SC30T 04CUB1SC40T 04CUB1SC55T 04CUB1SC75T
PVP (sin IVA) 6.994 € 7.065 € 8.004 € 12.575 €
Altura de evacuación (m)
Caudal (m
3/h)
CONEXIONES
DE SERIE OPCIONAL
RENDIMIENTO
VENTAJAS
104
Sanicubic ® 2SC
• Alto rendimiento: 2 bombas trifásicas con turbinas monocanal.
• Caudal máximo de 165 m
3/h.
• Paso de sólidos de hasta 100 mm según modelo.
• Versátil: posibilidad de personalizar el depósito hasta 20.000 L.
• HMT máx. 22 m
• Caudal máx 165 m
3/h
La serie de estaciones de bombeo general SANICUBIC 2 SC, están equipadas con turbinas monocanal que pueden abarcar grandes caudales de evacuación. Estas estaciones de bombeo están diseñadas para evacuar las aguas residuales procedentes de edificios de viviendas, oficinas, locales comerciales.
aguas grises, aguas residuales, aguas pluviales
Accede a toda la información técnica del producto
Evacuación DN 100 mm Ventilación DN 100 mm Entradas DN 150 mm
DE SERIE
Turbina
monocanal Cuadro de
control ZPS2
Cuadro de
control PS2
para versión
7.5T
ES TA CIONES DE BOMBEO AL SUEL O
ESTACIONES DE BOMBEO AL SUELO
MEDIDAS
CURVA
SANICUBIC
®2 SC3.0 T SANICUBIC
®2 SC4.0 T SANICUBIC
®2 SC5.5 T SANICUBIC
®2 SC7.5 T
Tipo de cuadro de control cuadro ZPS 2 cuadro ZPS 2 cuadro ZPS 2 cuadro PS2
Materiales
Depósito PE HD PE HD PE HD PE HD
Cuerpo de la bomba GG-20 GG-20 GG-20 GG-20
Cuerpo motor GG-20 GG-20 GG-20 GG-20
Turbina GG-20 GG-20 GG-20 GG-20
Características eléctricas
Voltaje (V) 400 400 400 400
Frecuencia (Hz) 50-60 50-60 50-60 50-60
Potencia absorbida P1 (W) 4000 5500 6300 8700
Potencia motor P2 (W) 3000 4000 5500 7500
Servicio S3 25% S3 25% S3 25% S3 25%
Índice de protección IP68 IP68 IP68 IP68
Hidráulica
HMT máx. (m) 10 13 18 22
Caudal máximo (m3/h) 120 140 160 165
Diámetro de entrada DN 150 150 150 150
Diámetro de evacuación DN 100 100 100 100
Diámetro de ventilación DN 100 100 100 100
Volumen total (L) 1000 1000 1000 1000
Volumen útil (L) 500 500 500 500
Paso de sólidos (mm) 80 80 100 100
Temperatura máxima del líquido
bombeado (5 min) 55°C 55°C 55°C 55°C
Tipo de turbina monocanal monocanal monocanal monocanal
Tipo de detección neumático neumático neumático neumático
Identificación y logística
Peso bruto (kg) 370 385 400 425
Código EAN 3308815079073 3308815079080 3308815079097 3308815079103
Referencia 04CUB2SC30T 04CUB2SC40T 04CUB2SC55T 04CUB2SC55T
PVP (sin IVA) 11.489 € 11.610 € 13.307 € 20.195 €
