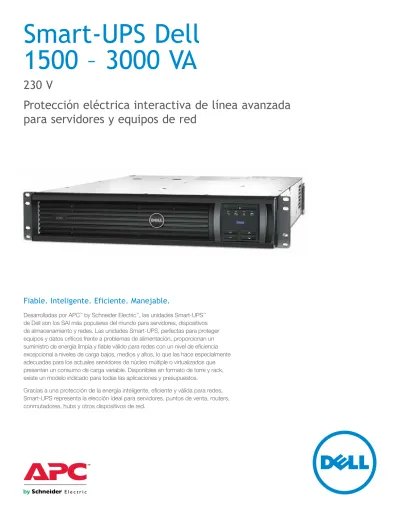

Smart-UPS Dell
1500 – 3000 VA
230 V
Protección eléctrica interactiva de línea avanzada
para servidores y equipos de red
Fiable. Inteligente. Eficiente. Manejable.
Desarrolladas por APC™ by Schneider Electric™, las unidades Smart-UPS™ de Dell son los SAI más populares del mundo para servidores, dispositivos de almacenamiento y redes. Las unidades Smart-UPS, perfectas para proteger equipos y datos críticos frente a problemas de alimentación, proporcionan un suministro de energía limpia y fiable válido para redes con un nivel de eficiencia excepcional a niveles de carga bajos, medios y altos, lo que las hace especialmente adecuadas para los actuales servidores de núcleo múltiple o virtualizados que presentan un consumo de carga variable. Disponibles en formato de torre y rack, existe un modelo indicado para todas las aplicaciones y presupuestos.
Gracias a una protección de la energía inteligente, eficiente y válida para redes, Smart-UPS representa la elección ideal para servidores, puntos de venta, routers, conmutadores, hubs y otros dispositivos de red.
Características estándar
Smart-UPS Dell torre y rack 1500 – 3000 VA
Modelos estándar optimizados para aplicaciones ideales para
servidores, dispositivos de almacenamiento, puntos de venta
y otros dispositivos de red.
[
DLT1500I ]
[
DLT1500RMI2U
]
[ DLT1500RMI2U ]
[
DLT1500I ]
Modo ecológico de alta eficiencia:
Óptima eficiencia para ahorrar costes de alimentación y refrigeración
Desconexión de emergencia (EPO):
Proporciona la posibilidad de desconectar remotamente la unidad SAI en caso de incendio o de otra situación de emergencia (2200 VA y superior)
Pantalla alfanumérica LCD:
Su interfaz intuitiva proporciona información detallada y precisa con la posibilidad de realizar la configuración de manera local
Desconexión de la batería:
Cómoda desconexión de la batería para el transporte
Acondicionamiento de la energía válido para redes:
Proporciona las más estables condiciones de alimentación mediante filtrado de ruido, regulación automática de la tensión (AVR) y protección contra picos de tensión
Puertos de comunicación:
Serie, USB y SmartSlotTM para
tarjetas accesorias
Gestión de baterías avanzada:
Carga con compensación de temperatura que amplía la vida útil y algoritmos avanzados que predicen la fecha de sustitución recomendada
Características estándar
Pantalla Smart-UPS Dell
Interfaz LCD intuitiva y fácil de usar
Servicios y accesorios
APC by Schneider Electric proporciona garantía y asistencia a las unidades
Smart-UPS de Dell. Además, APC ofrece una amplia gama de accesorios para las
unidades Smart-UPS de Dell, que incluye los elementos siguientes:
Tarjetas de administración
AP9630: Tarjeta de administración de la red SAI AP9631: Tarjeta de administración de la red SAI con monitorización ambiental
AP9620: Tarjeta SmartSlot para comunicación de dispositivos preexistentes
Accesorios adicionales
AP9625: Kit de rieles de dos montantes para APC Smart-UPS
SMX039-2: Cable de ampliación para batería APC Smart-UPS 48 V
SMX040: Cable de ampliación para batería APC Smart-UPS 120 V
Paneles de derivación de servicio
SBP1500RM: PDU de derivación de servicio APC, 120 V; 15 A con (8) NEMA® 5-15R
SBP3000RM: PDU de derivación de servicio APC, 120 V; 30 A con (4) NEMA 5-20R y (1) L5-30R SBP3000: Panel de derivación de servicio APC, 100 – 240 V; 30 A; interrupción previa a la conexión; conexión permanente entrada/salida
SBP3000RMHW: Panel de derivación de servicio APC, 100 – 240 V; 30 A; interrupción previa a la conexión; conexión permanente entrada/salida
Pantalla LCD:
Información clara, consistente y detallada en menús básicos y avanzados configurables
Estado de la alimentación:
• Modo de funcionamiento y rendimiento • Carga VA/Vatios/Amperios
• Tensión y frecuencia de entrada/salida
• Capacidad y tiempo de autonomía de la batería • Contador de energía, etc.
Control:
Ajustes de la unidad SAI y del grupo de conexiones de salida
Configuración:
• Idioma
• Ajustes de la calidad de la energía • Ajustes de alarma, retardo y umbral
Comprobación y diagnóstico:
Inicia las pruebas de calibración y de tiempo de autonomía de la batería
Registros:
Muestra las características de los 10 últimos fallos y transferencias
Información del equipo:
Códigos de componente de la unidad SAI y de la batería de repuesto, números de serie, fecha de instalación de la batería y fecha recomendada de sustitución
Indicadores de estado rápidos:
LED indicador de funcionamiento en línea, funcionamiento con batería, fallo y sustitución de la batería para una identificación del estado rápida
Salir:
Retroceder al menú o pantalla anterior
Aceptar:
Se utiliza para introducir o confirmar ajustes
Flechas de navegación:
Permiten un ajuste rápido de las preferencias
AP9631
Modelos Smart-UPS Dell
Modelo SAI
DLT1500I
DLT2200I
DLT1500RMI2U
DLT3000RMI2U
Salida
Capacidad de potencia 1000 W/1500 VA 1980 W/2200 VA 1000 W/1500 VA 2700 W/3000 VA
Tensión de salida nominal 230 V (configurable a 220 o 240 V nominales)
Frecuencia de salida 47 – 53 Hz para 50 Hz nominales; 57 – 63 Hz para 60 Hz nominales
Tipo de forma de onda Onda sinusoidal
Conexiones de salida (8) IEC-320 C13 (8) IEC-320 C13, (1) IEC-320 C19 (4) IEC-320 C13 (8) IEC-320 C13, (1) IEC-320 C19
Entrada
Tensión de entrada nominal 230 V 230 V (configurable a 220, 230 o 240 V)
Intervalo de tensión de entrada para las principales operaciones (intervalo de
ajuste máx.) 160 – 286 V (150 – 300 V)
Frecuencia de entrada 50/60 Hz +/- 3 Hz (detección automática)
Conexión de entrada IEC-320 C14 IEC-320 C20 IEC-320 C14 IEC-320 C20
Baterías y tiempo de autonomía
Tipo de batería Batería de plomo-ácido sellada sin mantenimiento con electrolito suspendido, a prueba de fugas
Batería de repuesto RBC7 RBC55 APCRBC133 RBC43
Tiempo de autonomía estimado (h:mm)
200 W 1:24 2:17 :27 1:26 500 W :23 :51 :12 :38 700 W :12 :34 :07 :26 1000 W :07 :21 :04 :17 1400 W :13 :11 1600 W :10 :09 Carga completa :07 :07 :04 :03
Comunicación y gestión
Puertos de interfaz Serie (RJ45), USB y SmartSlot
Panel de control y alarmas acústicas Pantalla LCD alfanumérica con indicadores de estado LED, alarma de funcionamiento con batería, alarma distintiva de batería baja y tiempo de retardo configurable Desconexión de emergencia (EPO) Opcional Sí Opcional Sí
Características físicas
Altura máxima cm (in) 21,9 (8,6) 43,5 (17,1) 8,9 (3,5) 8,6 (3,39)
Anchura máxima cm (in) 17,1 (6,7) 19,7 (7,8) 43,2 (17,0) 48,0 (18,9)
Profundidad máxima cm (in) 43,9 (17,3) 54,4 (21,4) 45,7 (18,0) 68,3 (26,9)
Peso neto kg (lb) 18,86 (42) 48,8 (108) 28,64 (63,0) 44,28 (97,4)
Conformidad
Normativas C-Tick, CE®, EN62040-1, EN62040-2, EN60950-1, GOST y VDE
Smart-UPS Online Dell
3000 – 8000 VA
230 V
Alta densidad, doble conversión on-line, protección
de la energía con tiempo de autonomía escalable
Una unidad SAI versátil desarrollada para las
condiciones energéticas más difíciles del mundo
Smart-UPS On-Line de Dell proporciona protección de la energía de alta densidad con auténtica doble conversión on-line para servidores, redes de voz y datos, instalaciones médicas y aplicaciones industriales ligeras. Cuando los sistemas críticos requieren tiempo de autonomía en horas, no minutos, Smart-UPS On-Line puede configurarse con paquetes de batería adecuados para satisfacer las mayores exigencias de tiempo de autonomía. El software de gestión PowerChute™ incluido permite la desconexión segura de los sistemas encargados del funcionamiento de las redes ante apagones imprevistos. Todos los modelos de 5 kVA en adelante incluyen una tarjeta de administración de la red para la gestión remota (opcional en los modelos de menos de 5 kVA). Toda la familia Smart-UPS On-Line resulta beneficiosa para clientes con entornos energéticos exigentes, incluyendo amplias ventanas de tensión de entrada, regulación de tensión de salida extremadamente precisa, regulación de frecuencia, derivación interna y corrección del factor de potencia de entrada. Las unidades Smart-UPS On-Line de Dell se entregan en formato de torre, el kit de montaje en carril incluido en la caja permite una rápida conversión aTarjeta de administración de la red SAI
con monitorización ambiental
Proporciona interfaz de usuario remota, gestión a través de navegador web, SNMP y Telnet (incluye función de desconexión segura)
Conectividad en serie
Permite configurar la unidad SAI de forma fácil y rápida
Tiempo de autonomía escalable
Facilita la rápida adición de tiempo de autonomía adicional a medida que se necesita
Derivación automática y manual integrada
Permite la continuidad de la alimentación de la carga incluso ante un fallo catastrófico de la unidad SAI
Cuadro de distribución eléctrica sustituible
in situ
Permite una rápida modificación de los tipos de conexiones para adaptarse a nuevas necesidades
Convertible rack/torre
Garantiza la integración en varios entornos
Baterías intercambiables en caliente
sustituibles por el usuario
Garantiza la continuidad del funcionamiento de la carga incluso mientras se sustituyen las baterías
Doble conversión on-line
Proporciona una regulación precisa de la tensión y frecuencia, y un tiempo de transferencia igual a cero para cargas reactivas (maquinaria, equipos de laboratorio, etc.)
Pantalla LED de 16 segmentos avanzada
Permite conocer el estado de la energía y de la unidad de un simple vistazo
Regulación de frecuencia y tensión
Maximiza la disponibilidad de la aplicación al corregir las condiciones de frecuencia y tensión inestables sin necesidad de utilizar la batería
1
1
1
2
2
2
3
3
3
4
4
4
5
5
5
1
2
3
4
5
Tarjetas de administración
AP9613: Tarjeta SmartSlot™ con relé de E/S
AP9622: Tarjeta de interfaz Modbus/Jbus AP9630: Tarjeta de administración de la red SAI AP9631: Tarjeta de administración de la red SAI con monitorización ambiental
AP9810: E/S adicionales de contacto seco APC
Transformadores
SURT001: Transformador de aislamiento APC Smart-UPS RT 3000 VA 230 V SURT002: Transformador de aislamiento APC Smart-UPS RT 5000 VA 230 V
Kits de placa posterior
SURT007: Kit de conexión permanente de entrada/ salida APC Smart-UPS RT 3/5/6 kVA
SURTPD1: PDU APC Smart-UPS RT 15/20 kVA 200-240 V con (8) IEC-320 C13 y (2) IEC-320 C19 SURTPD2: PDU APC Smart-UPS RT 15/20 kVA 200-240 V con (4) IEC-320 C19
SYPD10: Kit de placa posterior Symmetra™ RM 230 V
con (2) IEC-320 C19 y (1) IEC-60309
Otros
SURT013: Carro de equipo SURT
Kits de rieles
SURTRK2: Kit de rieles APC Smart-UPS RT 482 mm para Smart-UPS RT 3/5/6/8/10 kVA
Paquetes de batería
DLRT192RMXLBP: Paquete de batería RM Dell Smart-UPS RT 192 V
Paneles de derivación de servicio
SBP3000: Panel de derivación de servicio APC 100 – 240 V 30 A; interrupción previa a la conexión; conexión permanente entrada/salida SBP6KRMI2U: Panel de derivación de servicio APC 230 V 50 A; interrupción previa a la conexión; entrada de conexión permanente;
(4) salidas IEC-320 C19
SBP10KRMI4U: Panel de derivación de servicio APC 230 V 100 A; interrupción previa a la conexión; entrada de conexión permanente;
Modelos Smart-UPS On-Line Dell
Modelo SAI
DLRTD3000RMXLI3U
DLRTD5000RMXLI3U
DLRT8000RMXLI6U
Salida
Topología Doble conversión on-line
Tensión de salida nominal Configurable para tensión de salida nominal de 220, 230 o 240 V
Eficiencia a plena carga Hasta un 92%
Frecuencia de salida
(sincronización a frecuencia de red) 50/60 Hz +/- 3 Hz ajustable por el usuario
Capacidad de potencia de salida 2100 W 3500 W 6400 W
Conexiones de salida (8) IEC-320 C13; (2) IEC-320 C19 (4) IEC-320 C13, (4) IEC-320 C19, (1) conexión permanente de 3 hilos (H + N + G)
Entrada
Tensión de entrada nominal 230 V 230 V monofásica o trifásica
Frecuencia de entrada 45 – 65 Hz (detección automática)
Conexiones de entrada Británica BS1363A; IEC-320 C20, Schuko CEE® 7 / EU1-16P
Conexión permanente de 3 hilos (1F+N+G)
Conexión permanente de 3 hilos (1F+N+G), Conexión permanente
de 5 hilos (3F+N+G)
Derivación Automática y manual (integrada)
Batería
Tipo de batería Batería de plomo-ácido sellada sin mantenimiento con electrolito suspendido, a prueba de fugas
Batería de repuesto RBC44
Tiempo de autonomía Ver tabla inferior
Comunicación y gestión
Puertos de interfaz RJ-45 10/100 Base-T, RJ-45 serie, SmartSlot RJ-45 10/100 Base-T, DB-9 serie, SmartSlot
Tarjeta SmartSlot preinstalada Opcional AP9631
Panel de control y alarmas acústicas LED de señalización de estado
Desconexión de emergencia (EPO) Sí
Características físicas
Altura del rack (mm) 3U 6U
Altura máxima (mm) 130 263
Anchura máxima (mm) 432 432
Profundidad máxima (mm) 660 736
Peso neto (kg) 54,55 110,91
Conformidad
Garantía 3 años: SAI y batería
Modelo SAI
DLRTD3000RMXLI3U
DLRTD5000RMXLI3U
DLRT8000RMXLI6U
Interno 34/14 18/6 20/7
(1) Paquete de batería 122/57 70/31 48/21
(2) Paquete de batería 217/102 125/58 76/35
(3) Paquete de batería 315/150 183/85 106/49
