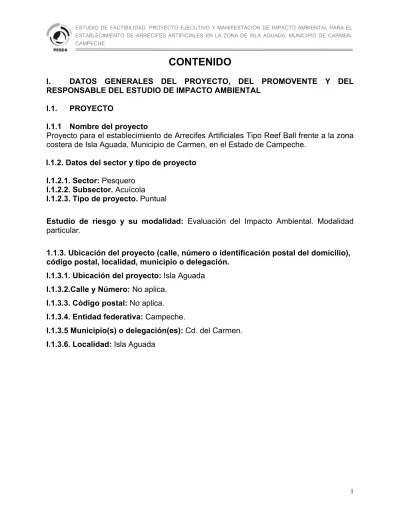

CONTENIDO
I. DATOS GENERALES DEL PROYECTO, DEL PROMOVENTE Y DEL
RESPONSABLE DEL ESTUDIO DE IMPACTO AMBIENTAL I.1. PROYECTO
I.1.1 Nombre del proyecto
Proyecto para el establecimiento de Arrecifes Artificiales Tipo Reef Ball frente a la zona costera de Isla Aguada, Municipio de Carmen, en el Estado de Campeche.
I.1.2. Datos del sector y tipo de proyecto I.1.2.1. Sector: Pesquero
I.1.2.2. Subsector. Acuícola I.1.2.3. Tipo de proyecto. Puntual
Estudio de riesgo y su modalidad: Evaluación del Impacto Ambiental. Modalidad
particular.
1.1.3. Ubicación del proyecto (calle, número o identificación postal del domicilio), código postal, localidad, municipio o delegación.
I.1.3.1. Ubicación del proyecto: Isla Aguada I.1.3.2.Calle y Número: No aplica.
I.1.3.3. Código postal: No aplica. I.1.3.4. Entidad federativa: Campeche.
I.1.3.5 Municipio(s) o delegación(es): Cd. del Carmen. I.1.3.6. Localidad: Isla Aguada
El proyecto se ubicará en la zona costera de Isla Aguada, perteneciente al municipio de Carmen, del Estado de Campeche, el polígono de la zona es el siguiente:
SITIO COORDENADAS DIST. DE LA
COSTA PROFUNDIDAD V1 Y= 2,079,947.0965 X= 657,872.8690 V 2 X= 658,153.0811 Y= 2,079,594.9896 V 3 X= 659,266.7330 Y= 2,080,599.8648 V 4 Y= 2,080,951.9744 X= 658,986.5208 3.0 km 4.10 metros UTM=ITRF-92
I.1.4. Superficie total del predio y del proyecto.
La superficie de contacto de cada módulo es igual a 31.2 m2, el área de incidencia de cada módulo al interior del campo es de 5,625 m2 (área de 75 mts. por 75 mts.) y de los módulos a la periferia del campo, es de 4,687.5 m2 y los módulos de los vértices es de 3,906.25 m2, para así conformar un área total de influencia de 514,426 m2.
I.1.5. Duración del proyecto.
6 meses
I.2 DATOS GENERALES DEL PROMOVENTE I.2.1 Nombre o razón social
Gobierno del Estado de Campeche (Secretaría de Pesca)
I.2.2 Registro Federal de Contribuyentes del promovente
GEC950401659
I.2.3 Nombre del representante legal y Cargo del representante legal
I.2.4 Registro Federal de Contribuyentes (RFC) del representante legal I.2.5 Clave Única de Registro de Población (CURP) del representante legal I.2.6. Dirección del promovente para recibir u oír notificaciones
I.2.6.1. Calle y numero: PROTEGIDO POR LA LFTAIPG
PROTEGIDO POR LA LFTAIPG
PROTEGIDO POR LA LFTAIPG
PROTEGIDO POR LA LFTAIPG
3 I.2.6.2. Colonia, barrio:
I.2.6.3. Código postal: I.2.6.4. Entidad Federativa:
I.2.6.5. Municipio o delegación: .
I.2.6.6. Teléfono(s): I.2.6.7. Fax:
I.2.6.8 Correo electrónico:
I.3 DATOS GENERALES DEL RESPONSABLE DE ESTUDIO DE IMPACTO AMBIENTAL.
I.3.1 Nombre o razón social:
I.3.2 Registro Federal de Contribuyentes (RFC):
I.3.3 Nombre del responsable técnico de la elaboración del estudio, Registro Federal de Contribuyentes (RFC) del responsable técnico de la elaboración del estudio, Clave Única de Registro de Población (CURP) del responsable técnico de la elaboración del estudio, profesión y número de Cédula profesional del responsable técnico de la elaboración del estudio.
I.3.4 Dirección del responsable del estudio
I.3.4.1 Calle y número o bien del lugar y/o rasgo geográfico de referencia, en caso de carecer de dirección postal: Calle Tankuché Manzana 9 Lote 4
Interior A
I.3.4.2. Colonia,
I.3.4.3. Código postal: I.3.4.4. Entidad federativa: I.3.4.5. Municipio o delegación: I.3.4.6. Teléfono(s):
I.3.4.7. Fax:
I.3.4.8. Correo electrónico:
PROTEGIDO POR LA LFTAIPG PROTE GIDO POR LA LFTAIP G PROTEGIDO POR LA
LFTAIPGPROTEGIDO POR LA LFTAIPG PROTEGIDO POR LA LFTAIPG
PROTEGIDO POR LA
LFTAIPG PROTEGIDO POR LA LFTAIPG
PROTEGIDO POR LA LFTAIPG
PROTEGIDO POR LA LFTAIPG
PROTEGIDO POR LA LFTAIPG
PROTEGIDO POR LA LFTAIPG PROTE GIDO POR LA LFTAIP G PROTEGIDO POR LA
LFTAIPGPROTEGIDO POR LA LFTAIPG P R O T E G I D O P O R L A L F T A PROTEGIDO POR
II DESCRIPCIÓN DEL PROYECTO
II.1. INFORMACIÓN GENERAL DEL PROYECTO
El presente proyecto corresponden a la adquisición de 1800 estructuras artificiales de tipo Reef Ball, modelos Lo-Pro (800), Mini Bay Ball (500), Bay Ball (400) y Pallet Ball (100) que serán sumergidas y depositadas en aguas someras del litoral Campechano, en la localidad Isla Aguada, en el municipio de Cd. del Carmen, en el Estado de Campeche.
Este tipo de obra puede ser incluida en las Fracciones X del Artículo 28 de la LGEEPA y en los Incisos Q y R del Artículo 5 del Reglamento de la Ley General del Equilibrio Ecológico y la Protección al Ambiente en Materia de Evaluación del Impacto Ambiental (Obras y Actividades en humedales, manglares, lagunas, ríos, lagos y esteros conectados con el mar, así como en sus litorales o zonas federales).
Tipificación del proyecto Sector: Pesquero
Subsector: Acuícola II.1.1. Naturaleza del proyecto
II.1.2. Ubicación física del proyecto y planos de localización.
La comunidad de Isla Aguada se encuentra ubicada a 34 km. De la cabecera municipal de Carmen a 10 km. del poblado de Puerto Real colindando al Norte con el Golfo de México, al Sur con la Laguna de Términos.
El sitio del proyecto seleccionado, el cual se ubica frente a las costas de la localidad de Isla Aguada, del municipio de Carmen, en el estado de Campeche.
No se requiere de sitios para instalación de infraestructura de apoyo. Las vías de acceso al área donde se fincará el proyecto son por Vía terrestre, la carretera Carmen-Campeche, y por vía marítima: Isla aguada
II.1.3. Inversión requerida.
La inversión destinada es de $4’320,000.00 (Cuatro millones trescientos veinte mil pesos con 00/100 M.N.).
Inversión requerida
Actividad Monto
Adquisición y colocación estructuras artificiales (N= 1800) 3’830,000.00 Estudios y Proyectos 460,000.00 Licencias, Permisos y Autorizaciones 30,000.00
Este proyecto no contempla recuperación de capital, ya que el propósito de las estructuras son para fines de restauración ecológica y productiva en beneficio de los pescadores ribereños.
II.1.4 Justificación y objetivos Justificación
La pesca comercial necesita desarrollar los océanos para seguir aumentando la producción de una manera sostenible. La pérdida de los arrecifes naturales y el aumento en su uso nos amerita hacer todo lo posible por conservar los arrecifes naturales. Los arrecifes artificiales son una útil herramienta para restaurar nuestros sistemas de arrecife a un balance natural y productivo. Como en casi todas las regiones del Golfo de México, la costa del Estado de Campeche, se caracteriza por la escasa presencia de estructuras sobre las cuales los organismos puedan fijarse de manera natural, como los arrecifes de coral. Por otra parte, las prácticas tradicionales de pesca en la costa de Campeche, han favorecido que los recursos pesqueros se vean disminuidos cada vez mas y por lo tanto los pescadores tengan que buscar aguas más profundas para realizar su actividad, y al mismo tiempo afecte a la población local en el aspecto económico, por esta razón se propone la utilización de arrecifes artificiales para que se intente colonizar este tipo de sustratos y así poder medir la factibilidad de empleo de este tipo de alternativas en las costas del estado de Campeche.
El proyecto propuesto, tiene como fin contribuir a la creación de refugios y estructuras de adhesión para diversas especies de peces y desarrollo de arrecifes coralinos en la costa campechana, con lo cual contribuir a la recuperación ecológica de la misma, así como ofrecer una alternativa de desarrollo económico para las localidad seleccionada a través de la creación de fuentes alternativas de empleos para la gente de esta población.
Objetivos
• Vertir un total de 1800 estructuras artificiales de tipo Reef Ball, de diferentes modelos en aguas someras de la localidad Isla Aguada en la costa sur del Estado de Campeche, formado por 100 módulos de 18 elementos cada uno. • Determinar la factibilidad de empleo de estructuras de diseño para la formación
de refugios pesqueros que permitan medir su capacidad de generación de biomasa marina.
• Promover la educación y la cultura de protección ecológica involucrando a la comunidad de la costa en la instalación y manejo de los arrecifes artificiales. • Ofrecer una alternativa al desarrollo económico de la zona al crear nuevas
opciones y diversificar las actividades y empleos de los pescadores, impulsando programas de ecoturismo, buceo y pesca deportiva.
II.1.5. Duración del proyecto
6 meses
II.1.6. Políticas de crecimiento a futuro
El empleo de estructuras de diseño, donde se considera como primer factor de relevancia el aspecto ambiental, y cuyos resultados consideran además, aspectos socioeconómicos a cortos, mediano y largo plazo, ofreciendo una alternativa confiable y segura de desarrollo económico sustentable, no se descarta la posibilidad de crecer los campos de arrecifes artificiales en un futuro; sin embargo, aún no se tiene considerado dentro del presente proyecto un dato preciso que permita determinar cuantitativamente su crecimiento.
II.2 CARACTERÍSTICAS PARTICULARES DEL PROYECTO
Las actividades que constituyen el presente proyecto corresponden a la adquisición de 1800 estructuras artificiales de tipo Reef Ball, modelos Lo-Pro, Minibay, Bay Ball y Pallet Ball que serán sumergidas en aguas someras del litoral Campechano, frente a la localidad de Isla Aguada, en el municipio de Carmen.
Este tipo de obra puede ser incluida en las Fracciones X del Artículo 28 de la LGEEPA y en los Incisos Q y R del Artículo 5 del Reglamento de la Ley General del Equilibrio Ecológico y la Protección al Ambiente en Materia de Evaluación del Impacto Ambiental (Obras y Actividades en humedales, manglares, lagunas, ríos, lagos y esteros conectados con el mar, así como en sus litorales o zonas federales).
Cabría destacar algunos factores particularmente importantes para la zona de Campeche, que nos permitan definir el tipo de arrecife artificial más apto.
Los materiales
Los principales materiales para arrecifes utilizados son el concreto y el acero. Piedras también han sido utilizadas para la formación arrecifes artificiales, sobre todo en el empleo como rompeolas sumergidos.
También se ha procurado el empleo de subproductos industriales, tales como lodos rojos y cenizas volátiles para arrecifes artificiales para hábitat de peces.
Sin embargo podemos establecer que al menos se deben considerar los siguientes criterios para la selección del tipo de materiales en el arrecife artificial a emplear.
• Durabilidad;
• Seguridad para la calidad de agua marina; • Uniformidad de la calidad del material; • Eficiencia económica;
• Tener bajos valores de ingredientes disuelto tóxicos;
Que considerar en el diseño de un arrecife artificial
Las estructuras de los arrecifes son desarrolladas para encontrar los requerimientos biológicos de las especies objetivo y de las condiciones del fondo, de ahí que su capacidad de captación y fijación de organismos sea de consideración su toma en cuenta.
Los métodos de pesca también son un factor importante en el diseño de los arrecifes.
No deben olvidarse de aspectos de infraestructura y equipamiento disponible en el área a fin de no significar un alto costo de operación para el vertimiento de las estructuras. Tal es el caso de sitios de fabricación, embarque, transporte marítimo de las estructuras, especialización de mano de obra requerida y disponible, existencia de recursos para actividades pesqueras selectivas, proximidad de colonias/comunidades de pescadores, distancia de áreas tradicionales de pesca, etc.
El aspecto socio-cultural es otro factor de consideración, donde se trata de ponderar factores como artes tradicionales de pesca, grupos generacionales que participan de la pesca, tipo de equipamiento del que dispone la población beneficiada, seguridad, etc.
Así mismo el factor de eficiencia en cuanto a la capacidad de generación de resultados que propicien una certeza en su aportación al incremento de la biomasa, lo que da alta relevancia a antecedentes de investigación y desarrollo del tipo de arrecife a seleccionar.
Contemplar los costos
Es importante contemplar factores de aspecto económico en la construcción y establecimiento de un arrecife artificial, tales como: empresas de especializadas en materia, materiales, métodos de hundimiento, distancia del puerto base (para remolque y hundimiento); distancia de la costa y turbidez; etc.
Propuesta y selección
En base a lo anterior se elabora la siguiente matriz de selección de los factores críticos para elegir el tipo de arrecife artificial que se emplearía.
Se asigna una escala tanto cualitativa como cuantitativa de -1 (menos uno) a +1 (más uno), en la cual el primer valor contempla los aspectos negativos, el valor del 0(cero) aquellos aspectos no significantes o neutrales y el valor +1 a aquellos de consideración positiva.
La cantidad más alta resultante de la suma de los valores asignados a cada criterio, proporcionará la opción más factible del tipo de arrecife artificial a emplear.
TABLA 7. Matriz para selección de tipo de arrecife artificial
Jumbo
asiática Pirámide Cubos Embarca-ciones Ball® Reef Tubos Llantas MATERIALES
Disponibilidad (Facilidad de abasto de los materiales a emplear en el mercado
local)
-1 +1 +1 -1 +1 +1 +1 Toxicidad
(Afectación a la calidad del agua) 0 -1 0 -1 +1 0 -1 Durabilidad
(Resistencia al desgaste por efectos naturales) +1 -1 -1 +1 +1 +1 -1 Costo
(Economía de los materiales a emplear) -1 -1 -1 -1 0 +1 0 SOCIOECONOMICOS
Mano de Obra
(Empleos locales durante la ejecución del proyecto) 0 +1 0 -1 +1 +1 +1 Distancia a Poblados
(En función de su tamaño, demandará una distancia mínima al sitio de establecimiento para lograr profundidad adecuada)
-1 0 0 -1 +1 +1 +1 Participación Comunitaria
(Involucramiento de la población en el proyecto) -1 0 0 -1 +1 0 +1 Derrama Económica
(Beneficios a la población durante la ejecución del proyecto) -1 +1 0 -1 +1 +1 -1 SOCIOCULTURALES
Artes de pesca
(Modificación de métodos de pesca practicados localmente) 0 +1 0 -1 0 +1 0 FISICOS
Profundidad
(Requerimientos mínimos de profundidad para operar) -1 0 0 -1 +1 +1 0 Área
(Requerimientos mínimos de lecho marino para operar en función a su costo de fabricación)
-1 0 -1 -1 0 0 -1 EFICIENCIA
Investigación y Desarrollo
Experiencia
(Dispersión de proyectos) 0 -1 0 +1 +1 0 +1
Contaminación (Grado de afectación al medio ambiente durante su construcción y operación)
0 -1 0 -1 +1 +1 -1 Capacidad de colonización de Organismos
(Tiempo y variedad de organismos) +1 0 +1 -1 +1 0 -1 Superficie de Fijación de Organismos
(Área efectiva para fijación de organismos) -1 +1 0 +1 +1 +1 -1 Capacidad de Producción
(Producción de biomasa) 0 0 0 0 +1 0 -1
Capacidad de Disuasión (Prevención al daño físico o al empleo de artes de pesca de alto impacto)
+1 +1 +1 +1 -1 0 -1 Capacidad de Protección
(Protección a un área productiva) +1 +1 +1 +1 -1 0 -1 TECNOLOGÍA
Disponibilidad (Acceso a la tecnología para establecer arrecifes artificiales, proveedores a nivel regional)
-1 +1 -1 +1 +1 +1 +1 Costo
(En términos económicos considerando todas las etapas para el establecimiento de un arrecife artificial)
-1 -1 -1 -1 0 0 0 Complejidad
(Grado de dificultad de la tecnología requerida para la fabricación y establecimiento del arrecife artificial)
0 +1 0 -1 +1 +1 +1 PREVENTIVOS Y CORRECTIVOS
Relocalización o Retiro
(Facilidad para reubicar o retirar las estructuras del lecho marino) -1 -1 -1 -1 +1 0 0 Riesgo y Seguridad Laboral
(Durante todas las etapas de construcción y establecimiento del arrecife artificial)
-1 -1 -1 -1 +1 +1 +1 Estabilidad
(Riesgo a ser desplazado o removido por causas naturales) +1 +1 +1 0 +1 -1 -1 LOGISTICA Y OPERACION
Transporte Terrestre (Grado de especialización o capacidad para la construcción y establecimiento del arrecife artificial)
-1 0 0 0 0 0 +1 Transporte Marítimo
(Grado de especialización o capacidad para la construcción y establecimiento del arrecife artificial)
-1 -1 -1 -1 +1 +1 +1 Maquinaria y Equipo
(Grado de especialización o capacidad para la construcción y establecimiento del arrecife artificial)
-1 -1 -1 -1 +1 -1 +1 Infraestructura
(Grado de especialización o capacidad para la construcción y establecimiento del arrecife artificial )
-1 -1 -1 -1 +1 +1 +1 Método de Hundimiento
(Grado de especialización o complejidad para la colocación del arrecife artificial)
-1 -1 -1 -1 +1 -1 +1
TOTAL
-12 -2 -5 -13 +20 +12 +3De acuerdo a lo que establece el estudio de arrecifes artificiales de México que la CONAPESCA desarrolló en el año 2003, establece que la relación profundidad y distancia a la que se colocan los arrecifes artificiales dependerá en gran medida del tipo de embarcaciones con que cuentan los pescadores hacia los cuales va dirigido un proyecto en particular.
Y en base a lo anterior establece que la primera aproximación para intentar zonificar el tipo de arrecifes artificiales a utilizar en México es la siguiente:
o Para el Golfo de México y Mar Caribe en donde la plataforma continental
es mucho menos pronunciada que en el Pacífico, se considera que los arrecifes artificiales a utilizar son los de tipo productivo a corta distancia de la línea de playa, con un limitado desarrollo vertical, gran peso y ocupando amplias superficies horizontales, debido a las condiciones de alta energía presentes en la zona donde se instalarán.
o Para el litoral Pacífico, el borde continental se haya próximo a la línea de
costa por lo que a distancias cercanas a esta zona se encuentran grandes profundidades; se recomienda la utilización de arrecifes artificiales multipropósitos en zonas donde se coloquen arrecifes disuasivos, protectivos y productivos con un gran desarrollo vertical y estructuras de piso, alveolares, superficies planas, etc.
Según los resultados de la matriz de criterios para la selección del tipo de arrecife artificial, arroja viable el empleo de la tecnología que ofrecen los elementos tipo Reef Ball®. Cabe señalar que debido al tipo de lecho marino que se tiene y a la relación de distancia de costa con profundidad, no es necesario que el arrecife artificial contemple los aspectos de disuasivo y protectivo, sin embargo al momento de considerarse la extensión del área a depositar el arrecife, conforme mayor sea ésta área, mayor protección a la capacidad de producción se tendrá. No obstante lo anterior, no deja de ser relevante el proponer un programa de manejo del arrecife artificial a manera de poder darle oportunidad de detonar su potencial generador de biomasa.
Diseño general
Arreglo horizontal.
Dado la pendiente poco pronunciada de la plataforma continental de la Sonda de Campeche, no todos los tipos disponibles de refugios artificiales pueden ser utilizados en el sitio de elección. Como solución debe elegirse los tamaños y diseño de estructuras en relación con la profundidad del sitio de colocación
Respetando la información proporcionada por el Reef Ball Development Group y su representante en México, los elementos a emplear son estructuras de concreto
diseñadas para imitar lo más posible las condiciones propias para la fijación de un pólipo de arrecife natural, así como para dar refugio a una gran variedad de especies marinas; además destaca que éstas no ofrecen peligro para el ambiente marino.
Principales características de las estructuras: Estructuras circulares huecas, en forma de domo, fabricadas con cemento marino tipo II y microsilica, con múltiples orificios de diferentes diámetros en su superficie.
Para la realización del proyecto se contempla la adquisición de las estructuras artificiales que serán sumergidas en los sitios seleccionados.
Según se establece en la literatura consultada, existen contratistas autorizados por Reef Ball Development Group para la fabricación de los mismos a fin de garantizar la calidad del producto, cuya protección en el diseño e investigación se ampara bajo patentes registradas. Otra de las ventajas que se encontraron, es que ofrece al menos un estimado de producción de biomasa basado en investigaciones realizadas en diferentes partes del mundo.
Cabe señalar las principales características y el procedimiento de construcción de las estructuras Reef Ball®, ya que son construidos poniendo cemento dentro de un molde de fibra de vidrio que contiene en el centro un fuerte globo de Polyform, rodeado por globos de distintos tamaños para formar huecos en la estructura. Son estructuras circulares huecas, en forma de domo, con numerosos orificios de diferentes diámetros en su pared que ponen en comunicación su espacio interno con el exterior.
La forma en que se propone el diseño horizontal, es el de cubrir un área extensa de forma geométrica regular dispersando sitios de vertimiento de módulos compuestos por 18 elementos tipo Reef Ball® de diferente tamaños.
Modulo de elementos Reef Ball®
Las principales características de las estructuras de modelo Lo-Pro son: 0.45 m de alto; 0.60 m de diámetro, 45 kg de peso y aproximadamente 0.28 m2 de superficie a la base, Las características del modelo Pallet Ball: 0.90 m de alto, 1.2 m de diámetro, 800 kg de peso; Mini Bay 0.6 m de alto, 0.75 m de diámetro, 80 kg de peso; Bay Ball: 0.61 m de altura, 0.90 m de diámetro, 341 kg de peso. Respetando la información proporcionada por el Reef Ball Development Group sobre los materiales a utilizar para la construcción de las estructuras artificiales, se empleó cemento marino tipo II y microsilica, procurando igualar el pH del agua de mar, por lo que estas no ofrecen peligro para el ambiente marino.
TABLA 8. Modelos y cantidad de estructuras que forman un módulo
Cantidad Nombre Base Altura Peso
(kg/estructura)
1 Pallet ball 1.20 mt 0.85 mt 800 4 Bay ball 0.90 mt 0.60 mt 341
5 Mini Bay 0.60 – 0.75 mt 0.45 mt 80
FIGURA 2. Composición grafica de un módulo de elementos Reef Ball®
La superficie total de incidencia del arrecife artificial será de 514,426 m2 gracias a la dispersión de 100 módulos compuestos de 18 piezas cada uno, conservando una distancia promedio entre cada módulo de centro a centro de 75 metros lineales y cada módulo distribuido en un área de 25 metros por 25 metros.
FIGURA 3. Distribución horizontal de módulos con elementos Reef Ball®
Arreglo vertical. 50 MTS. 25 MTS. 25 MTS. 50 MTS. 5 FILAS 20 COLUMNAS 349 MTS. 1,474 MTS. AREA= 349 MTS. X 1,474 MTS. = 514,426 M2 (51-44-26 Has.)
Varios factores se suman para considerar que en lo que respecta al diseño vertical. Uno de los más importantes es la profundidad.
FIGURA 4. Elementos Reef Ball® sumergidos
Materiales
El concreto que se usa en la fabricación de las estructuras Reef Ball® está preparado con cemento marino tipo II y contiene la micro-silica Force 10,000 de W. R. Grace para crear un concreto extremadamente fuerte y resistente, con un pH similar al agua de mar. Esto distingue el concreto de los Reef Ball® del concreto común que puede tener pH superficial tan elevado como 12. El alto pH impide la fijación y crecimiento de la flora y fauna marina, incluyendo el coral en su etapa larval. La micro-sílica da a las estructuras una expectativa de 500 años o más de utilidad.
La cantidad total de materiales requerida para 1 metro cúbico de concreto en la fabricación de estructuras artificiales Reef Ball®.
TABLA 9. Materiales para la construcción de elementos Reef Ball®
Material Etapa Forma de
manejo y traslado
Cantidad requerida
Cemento marino Tipo II* Construcción Sólida 356 kg Polvo de piedra* Construcción Sólida 1,078 kg Grava * Construcción Sólida 688 kg Micro-silica ** Construcción Sólida 22.5 kg Superplastificador y
generador de aire** Construcción Líquido 2 lt
* Material básico para elaboración del concreto ** Aditivos:
Micro-sílica: Force 10,000 (W.R. Grace; ASTM C-1240-93). Aditivo no-tóxico que permite a la estructura lograr un pH de 8.3-8.4, semejante al del agua del mar.
Superplastificador y generador de aire: WRDA-19 (W.R. Grace; ASTM C-494 type F) y Darex II (W.R. Grace; ASTM C-260). Aditivos no-tóxicos, dispersor de agua de alto rango (da una consistencia homogénea al concreto) y genera pequeñas bolsas de aire en la superficie del concreto (para facilitar la fijación de invertebrados marinos como corales).
No se requiere del uso de acero para lograr la forma y una capacidad estructural para su resistencia al esfuerzo.
Relación distancia costa/profundidad;
FIGURA 5. Perfil de posicionamiento del arrecife artificial
TABLA 10. Registro oleaje periodo 1974-1995
ALTURAS DE OLA PROMEDIO POR MES
MES H (MTS) ENE 0.71 FEB 0.69 MAR 0.64 ABR 0.52 MAY 0.37 JUN 0.32 JUL 0.34 AGO 0.33 SEP 0.42 OCT 0.62 NOV 0.68 DIC 0.66 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 H (mts) EN E FEB MA R AB R MA Y JU N JU L AG O SEP OC T NO V DI C mes
altura de ola promedio por mes (1976-1995)
TABLA 11. Ocurrencia de oleaje
PORCENTAJE DE OCURRENCIA DE OLEAJE POR ALTURA DE OLA
altura oleaje H (mts) % 0.00 - 0.49 59.1% 0.50 - 0.99 29.1% 1.00 - 1.49 7.6% 1.50 - 1.99 2.7% 2.00 - 2.49 1.0% H > 2.50 0.5% Total 100.0%
Distribución por altura de ola
59.1% 29.1% 7.6% 2.7% 1.0% 0.5% 0.00 - 0.49 0.50 - 0.99 1.00 - 1.49 1.50 - 1.99 2.00 - 2.49 H > 2.50
FIGURA 6. Gráfico del movimiento de olas
Aguas profundas profundidad > ½ Long ola Long ola = gt² / 2ת = 1.56t²
CASO Campeche y según estaciones WIS t=9 seg. (probabilidad 6% ocurrencia), EXTREMAL
Longitud de ola máxima = 126 mt.
t<7 seg. (probabilidad 75% ocurrencia), NORMAL Longitud de ola máxima = 76 mt.
FIGURA 7. Gráfico de movimiento de masa de agua
CASO Campeche y según estaciones WIS Periodo extremal: 9 seg. (Probabilidad 94% ocurrencia)
Longitud de ola máxima = 1.56t² = 126 mt.
Periodo normal <7 seg. (Probabilidad 75% ocurrencia) Longitud de ola = 76 mt.
inicio influencia fondo: 38 mts
Inicio Movimiento de masa y riesgo estabilidad de arrecifes en Rotura oleaje: H máxima = 1.5 mt. (Probabilidad < 7.0% según análisis estaciones WIS)
Profundidad de rotura oleaje: altura de ola / 0.8 = 1.87 mt.
Profundidad mínima para instalar arrecifes en condiciones
estables: 2.0 mts
Zona de probable inestabilidad por fuertes corrientes inducidas Por rotura oleaje
Zona de escaso movimiento de masa de agua, y estabilidad de arrecifes
Relación longitud de ola/densidad del material del arrecife;
Densidad del material de los elementos: 2.0 – 2.4 ton/m3
A pesar de que los elementos se colocarán fuera de la línea de rotura de oleaje, lo que elimina riesgos de inestabilidad, los elementos deberán permitir el paso de corrientes.
FIGURA 8. Flujo de corrientes en los elementos Reef Ball®
Composición del substrato;
El tipo de material de fondo fueron en su mayoría de sedimentos finos con colores amarillos, la cubierta biótica es casi ausente pero destacaba la presencia de rastros de caracoles, probablemente de caracol blanco (Strombus costatus) conocido como lanceta. Así mismo se observaron estrellas de mar del género Astropecten, es importante aclarar que la columna de sedimento fue de casi 10 cm. de altura con un grado de compactación alta característica de sedimentos de arenas limosas.
Porcentaje de clases de sedimento por sitio
1 2 3 4 5
PEDRUZCOS MUY
FINOS 3.403 0.050 2.988 0.000 3.006
ARENA MUY GRUESA 3.225 1.010 2.402 0.000 2.674
ARENA GRUESA 6.798 1.598 15.420 0.743 9.730
ARENA MEDIA 6.260 1.482 15.790 0.729 8.762
ARENA MEDIA 8.798 3.106 21.958 1.062 7.556
ARENA FINA 13.657 8.586 27.660 6.757 7.968
ARENA MUY FINA 5.822 6.192 2.884 23.500 5.826
LIMO MUY GRUESO 22.730 31.068 4.942 46.871 22.906
LIMO GRUESO 22.812 36.728 3.858 18.095 24.140
Movilidad del substrato
Estos sedimentos finos han sido reportados para esta zona por lo cual no se han presentado cambios importantes en la zona, permaneciendo estable. El paso de los huracanes o de temporales fuertes probablemente cause cambios en la distribución de los sedimentos, sin embargo esto no se puede mostrar en este estudio.
La estabilidad de los sedimentos hace que esta variable sea ideal para poder evaluar los cambios que las estructuras arrecifales puedan causar en el ambiente mediante el análisis de la composición de los sedimentos.
Método de hundimiento
Los elementos tipo Reef Ball® pueden ser transportados de manera sencilla y económica, empleando infraestructura, maquinaria y equipo sumamente sencillo y fácil de accesar, ya que al colocarles un fuerte globo de Polyform dentro de la hoquedad que se forma al centro de la estructura, dado su diseño, le permite a las esferas flotar para que puedan ser remolcadas detrás de lanchas de
cualquier tamaño. Al llegar al sitio designado para colocación, los globos son desinflados y removidos.
Cuando la colocación es a través de buzos, los Reff Ball® se pueden colocar precisamente en el fondo usando un descenso controlado. Los elementos de concreto también se pueden colocar sin necesidad de buzos. Varias estructuras se pueden remolcar con una sola lancha. El mar debe de tener olas de menos de tres pies, y la velocidad de remolque es de dos a tres nudos, pero hay técnicas disponibles para viajes más largos y para alcanzar velocidades de hasta cinco nudos.
II.2.1 Información biotecnológica de las especies a cultivar.
No se cultivará especie alguna.
II.2.2. Descripción de las obras principales del proyecto
No existe ninguna actividad física que implique construcción de obras. Cada una de las 1800 estructuras artificiales adquiridas tipo Reef Ball, serán adquiridas.
Pallet Ball: (100 estructuras) 0.85 m de alto por 1.2 m de diámetro, 800 kg de peso; Bay Ball: (400 estrcturas) 0.60 m de altura por 0.90 m de base, 341 kg de peso;
Mini Bay: (500 estructuras) 0.6 m a 0.75 m de base por 0.45 de altura, 80 kg de peso; Lo-Pro:(800 estructuras) 0.45 m de base por 0.30 m de diámetro, 45 kg de peso.
Respetando la información proporcionada por el Reef Ball Development Group y su representante en México, sobre los materiales a utilizar para la construcción de las estructuras artificiales, es una estructura de concreto diseñada para imitar lo más posible las condiciones propias para la fijación de un pólipo de arrecife natural, así como para dar refugio a una gran variedad de especies marinas, estas no ofrecen peligro para el ambiente marino.
II.2.3. Descripción de obras asociadas al proyecto
No existen.
II.2.4. Descripción de obras provisionales al proyecto
No existen.
II.3. PROGRAMA DE TRABAJO
II.3.1. Descripción de actividades de acuerdo a la etapa del proyecto.
Programa calendarizado de trabajo de las diferentes etapas de desarrollo del proyecto para el periodo Diciembre 2005 – Mayo 2006.
Desarrollo del proyecto
Actividad Mes de inicio Mes de término Resultado previsto
Determinar sitio de vertimiento
Agosto 2005 Agosto 2005 Localización precisa de vertimiento de estructuras para Arrecifes Artificiales Adquisición Diciembre 2005 Marzo 2006 Estructuras listas para vertimiento.
Colocación Enero 2006 Mayo 2006 Formación refugios
Requerimientos de mano de obra calificada y no calificada
Tipo de Empleo
Etapa Tipo de mano
de Obra Permanente Temporal Extraordinaria
Disponibilidad Regional Sitio vertimiento Calificada Requiere a
Adquisición No calificada ---- ---- ---- ----
Colocación Calificada ---- Requiere b ---- Suficiente
Abandono No calificada ---- ---- ---- ----
a: Personal Técnico de Secretaría de Pesca del Gobierno del Estado de Campeche y Personal de Reef Ball México
b: Personal capacitado de Reef Ball México. II.3.2. Selección del sitio:
De acuerdo a los criterios proporcionados en la sección 1.1 y tomando en consideración la recomendación de profundidad y distancia de la costa del estudio de la CONAPESCA, se establecieron como los criterios principales para la definición del sitio para el establecimiento de los arrecifes los siguientes:
1) Distancia a la costa: no mayor a los 3 kilómetros de distancia a la costa.
2) Profundidad entre los 5 y 7 metros.
3) Distancia no mayor a los 6 kilómetros de núcleos poblacionales con actividad pesquera.
Para la zona de Isla Aguada se proponían dos sitios alternativos, para colocar los arrecifes, ubicados al frente de la costa de la población ambos ubicados a tres kilómetros frente a la costa:
Sitio 1: ubicado a tres kilómetros frente al puente de salida del estero de Isla Aguada.
Sitio 2: ubicado en la misma línea de los kilómetros de distancia de la costa pero al Oeste tres kilómetros.
Para seleccionar de entre los sitios el más adecuado, se llevo acabo una visita prospectiva, durante la cual no se realizó ningún estudio in situ, consultándose primero la literatura disponible para la zona y el conocimiento de los pobladores, resultando en las siguientes variables a considerar:
Físicas Químicas Sociales
1 Temperatura del agua (superficial y de fondo) 11 Oxígeno Disuelto 15 Información del proyecto 2 pH 12 Materia Orgánica 16 Paisaje (perturbación) 3 Corrientes 13 Nutrientes 17 Modo de vida
4 Oleaje 18 Densidad de población
5 Viento 14 19 Salud y seguridad
6 Marea Biológicas Económicas
7 Salinidad 14 Tipo de fondo 20 Transporte
8 Turbidez 12 21 Pesquerías
9 Línea de costa 13 22 Actividades recreativas 10 Batimetría
La Matriz se compone de dos tipos de columnas, en el primer tipo se enlistan las variables físicas, químicas, biológicas, económicas y sociales que se evaluarán (criterios); las columnas restantes son ocupadas por el número de sitios a evaluar.
Se empleo para evaluar los sitios su condición de similaridad entre si, con una escala en color para diferenciar los sitios entre sí, generándose la matriz siguiente:
Homogénea
TABLA 4.- Matriz de selección de
sitio Heterogénea
HOMOGENIDAD DE LAS VARIABLES EN LOS TRES SITIOS
SITIOS (Costado Oeste del A
canal)
B
(Costado Este del canal, frente al
poblado)
Físicas
1 Temperatura del agua (superficial y de fondo)
2 pH 3 Corrientes 4 Oleaje 5 Viento 6 Marea 7 Salinidad 8 Turbidez 9 Línea de costa 10 Batimetría Químicas 11 Oxígeno Disuelto 12 Materia Orgánica 13 Nutrientes Biológicas 14 Tipo de fondo
Sociales
15 Información del proyecto 16 Paisaje (perturbación) 17 Modo de vida 18 Densidad de población 19 Salud y seguridad Económicas 20 Transporte 21 Pesquerías 22 Actividades recreativas Discusión de la matriz
En Isla Aguada, no se encuentran muchos sitios que sean idóneos para la colocación de los arrecifes por la presencia del canal de entrada de Boca Real. Una de las posibilidades es cruzar el canal sobre la zona de isla del Carmen y la otra se ubica frente al la zona de balneario. Al realizar el análisis de las variables se detectó que los dos sitios elegibles presentan grandes diferencias todas derivadas de la influencia de la entrada a la Laguna de Términos.
En cuanto las variables físicas se detectaron diferencias en las corrientes (velocidad y dirección), tipo de oleaje, régimen de marea, la turbidez del agua, línea de costa y la batimetría de la zona. El sitio A, ubicado en el costado Oeste del canal, es mucho más dinámico con una topografía de fondo irregular y profundidades de hasta 10 en el centro del canal. Las corrientes que se presentan en este sitio son fuertes arrastrando todo su material suspendido hacia el interior de la Laguna. La turbidez del agua es alta en la zona cercana a la orilla del lado en la isla del Carmen, con una visibilidad de fondo limitada.
Las variables químicas evaluadas son totalmente diferentes entre los sitios. La diferencia se da por la presencia de la gran corriente que conduce todo el material hacia el interior de la Laguna, el sitio A presenta valores más bajos que el sitio B.
La variable biológica de tipo de fondo varía notablemente entre los dos sitios, buceos realizados para este documento describen en el sitio A un tipo de fondo dominado por material grueso y libre de vegetación submarina, se presentan “cuevas” las cuales sirven de protección de peces. La fuerza de la corriente es capaz de arrastrar a una persona de 10 a 15 metros.
Las variables socioeconómicas muestran una diferencias entre los núcleos de población y el grado de perturbación del paisaje, siendo marcadamente más perturbados del lado de la isla del Carmen, encontrándose restos de embarcaciones hundidas. El transporte desde el poblado de Isla Aguada hasta cada uno de los sitios muestra diferencias siendo mayor el gasto en el sitio A.
Es importante hacer notar que entre las dos zonas se ubica el canal de PEMEX, el cual se encuentra restringido y se prohíbe la construcción sobre este canal. Este canal de PEMEX está más inclinado hacia la zona del sitio A.
De acuerdo a la literatura, Isla Aguada es una zona con valores bajos en abundancia y diversidad de organismos, presentándose los mayores valores dentro de la Laguna de Términos en donde se registra una de las mayores diversidades y abundancias de los sistemas costeros de Campeche.
La generación de un campo de arrecifes artificiales ayudará a que organismos que se encuentran en el canal de entrada tengan una mayor presencia de superficie apta para ser colonizada y el aumento de nichos ecológicos con un potencial alto para ser colonizado. Estas estructuras ayudarán a que las larvas presentes en el zooplancton tengan una mayor posibilidad de asentamiento con éxito. Reportes de zooplancton hechos en la zona de Boca Real en Laguna de Términos indican la presencia de abundancias relativamente altas.
Por lo anterior y de acuerdo con la Matriz, se seleccionó al sitio B para ser en donde se ubiquen los arrecifes. Determinado el sitio, se procedió a la realización de los estudios a detalle de la zona.
Batimetría de Detalle
La batimetría fue realizada mediante una ecosonda Lowarance LMS-332C,con un sonar de frecuencia de 200Khz, capacidad hasta 305 m, frecuencia dual con sensor de Temp y un transmisor de 3000 W, con GPS integrado.Para control de la ubicación geográfica se empleo un GPS 72 manual marca Garmin.
El ecosonda empleado está compuesta de tres partes principales.
La pantalla, es donde se visualiza la ruta que sigue la embarcación y en ella se registran los datos de profundidad.
La antena del GPS, mediante la cual se toma la señal de los satélites para ubicarse geográficamente.
El ecosonda empleado posee la característica de registrar el recorrido continuo almacenando la profundidad registrada con su ubicación geográfica. Los registros son almacenados en una tarjeta SD de un 1 Gb de capacidad.
Fotografía 1 (A, B, C y D).- (A) Ecosonda Lowarance empleada para realizar el levantamiento batimétrico; (B) Pantalla y GPS manual de apoyo; (C) Sonda que va sumergida y la cual se empotra en la popa de la lancha; (D) Antena del GPS que se
encuentra integrado a la ecosonda.
Para realizar el levantamiento batimétrico, se trazó primero el perímetro del polígono obteniéndose los registros de profundidad. Una vez cerrado el polígono se realizaron recorridos a lo largo y ancho del área del polígono completando una cuadrícula de 50 por 50 metros por unidad.
A B
Una vez capturados los registros, estos son procesados y graficados mediante el software Surfer 8. A los registros se les práctica una corrección de la marea y de la profundidad a la cual se sumerge el sensor de la sonda.
El área del levantamiento fue de 1500 m por 500, la zona es homogénea con profundidades medias entre 3.5 y 4.5 metros (Fig. 5), no presenta cambios significativos en la pendiente correspondiendo a lo reportado para la zona. Su zona interna tiene una profundidad promedio de 4.5 metros, y extendida a lo largo de toda el área central.
Los planos de curvas de nivel del lecho marino, niveles del lecho marino y perfil del lecho marino se adjuntan en el Anexo de Batimetría.
Medición de Corrientes
Para medir la velocidad de las corrientes superficiales se empleo un sensor digital de velocidad LMS-337CDF con capacidad de hasta 60mll/hr, realizándose la medición al momento de realizar el levantamiento batimétrico.
En la siguiente tabla se muestran las velocidades y rumbos obtenidos.
TABLA 5. Medición de corrientes en el sitio seleccionado
velocidades de corrientes en Km/hr
VÉRTICE 30/SEP, 10:30
HRS 1/OCT, 7:00 HRS 1/OCT 16:00 HRS promedio
100 0.20 0.30 0.45 0.32
101 0.35 0.40 0.50 0.42
102 0.30 0.45 0.55 0.43
103 0.40 0.40 0.65 0.48
promedio 0.31 0.39 0.54 0.41
dirección NW-SE NW-SE NW-SE
Velocidad de arrastre en el fondo: Imperceptible en todos los casos
Muestreo del Material del Fondo
El tipo de material de fondo fueron en su mayoría de sedimentos finos con colores amarillos, la cubierta biótica es casi ausente pero destacaba la presencia de rastros de caracoles, probablemente de caracol blanco (Strombus costatus) conocido como lanceta. Así mismo se observaron estrellas de mar del género Luidia, es importante aclarar que la columna de sedimento fue de casi 10 cm. de altura con un grado de compactación alta característica de sedimentos de arenas limosas.
Para realizar la caracterización del sedimento superficial, se colectó mediante un nucleador manual cinco muestras de sedimento tratando de abarcar los primeros 3 centímetros de la columna.
FIGURA 12. Gráfico del muestreo de sedimentos
Posteriormente el sedimento se coloca en una bolsa y una vez en el laboratorio secado a una temperatura de 35º C. Una vez seco, el sedimento fue tamizado aplicando la técnica de tamizado mecánico propuesta por Folk (1954).
FIGURA 13. Fotografía del sedimento muestreado
Los resultados se muestran a continuación.
TABLA 6. Porcentaje de clases de sedimento por sitio
Número de lugar muestreado en el sitio seleccionado
1 2 3 4 5
PEDRUZCOS MUY
FINOS 0.346 0.346 1.156 2.198
ARENA MUY GRUESA 1.746 1.806 5.828 1.676
ARENA GRUESA 3.038 3.038 27.574 8.514
ARENA MEDIA 2.430 2.430 55.172 8.804
ARENA MEDIA 2.308 2.308 0.00 12.666
ARENA FINA 6.268 6.268 4.542 11.384
ARENA MUY FINA 11.140 10.216 3.340 12.296
LIMO MUY GRUESO 36.762 11.198 2.324 24.510
LIMO GRUESO 27.214 36.702 0.000 14.716
En la tabla anterior se puede observar como los sedimentos dominantes en los sitios muestreados fueron mayormente sedimentos finos (limo-arcillosos). El sitio 4, ubicado en la zona más profunda, fue el que presentó los granos más gruesos como los dominantes. Es importante anotar que el sitio 1 se ubicó sobre parte del canal no encontrándose sedimento sobre la roca desnuda. A manera de esquematización se presenta la distribución de los sedimentos en el área muestreada.
FIGURA 14. Puntos muestreados en el sitio seleccionado
Se puede apreciar que el tamaño de los sedimentos es en su mayoría muy finos cercanos a la costa, con una zona de sedimentos más gruesos en las zonas más lejanas a la costa los cuales pueden ser producidos por efecto de la corriente de entrada a la laguna.
Resalta la estación 4 en donde se presentan altos valores de arena media y la estación 1 sin valores por no encontrarse sedimentos sobre el fondo.
0 5 10 15 20 25 30 35 40 45 50 PMF AMG AG AM AF AMF LMG LG ESTACIONES % 1 2 3 4 5
FIGURA 15. Gráfico de distribución de tipos de sedimentos encontrados
Estos sedimentos finos han sido reportados para esta zona por lo cual no se han presentado cambios importantes en la zona, permaneciendo estable. El paso de los huracanes o de temporales fuertes probablemente cause cambios en la distribución de los sedimentos, sin embargo esto no se puede mostrar en este estudio.
Un dato importante es la textura y composición del sedimento, el sedimento muestra un color negruzco derivado de conchas de bivalvos despedazadas por la fuerza de la corriente, con una poca concentración de arenas, incluso en el componente de finos se encontró restos minúsculos de las conchas.
La estabilidad de los sedimentos hace que esta variable sea ideal para poder evaluar los cambios que las estructuras arrecifales puedan causar en el ambiente mediante el análisis de la composición de los sedimentos.
Visibilidad y transparencia
Para medir la transparencia de superficie se empleo un disco de secchi, el cual se basa en un disco con dos colores y el cual es hundido, mediante un cable graduado, en el agua hasta que este sea ocultado por completo.
FIGURA 16. Gráfico de la medición de turbidez
En este litoral se contó con una transparencia en superficie no mayor a los 15 cm y en el fondo marino una visibilidad de no más de 5 cm.
Determinación de Organismos
No se pudieron tomar fotos de la zona debido a la alta cantidad de sedimentos suspendidos y la falta de estabilidad a la hora del buceo.
Durante la inmersión para colectar el sedimento se observaron rastros de caracoles blancos Strombus costatus, algunas esponjas sin poder identificarlas. No se observaron macroalgas ni pastos cercanos al canal, en el sitio 4 se pudo observar pastos con crecimientos incipientes y aislados.
En cuanto a peces no se pudo observar organismo alguno, sin embargo la literatura indica la presencia de por lo menos 55 especies comerciales que son pescadas en la zona marina de Isla Aguada.
Sitios alternativos:
No se contemplan sitios alternativos. Políticas de crecimiento a futuro:
El empleo de estructuras de diseño, donde se considera como primer factor de relevancia el aspecto ambiental, y cuyos resultados consideran además, aspectos socioeconómicos a cortos, mediano y largo plazo, ofreciendo una alternativa confiable y segura de desarrollo económico sustentable, no se descarta la posibilidad de crecer los campos de arrecifes artificiales en un futuro; sin embargo, aún no se tiene considerado dentro del presente proyecto un dato preciso que permita determinar cuantitativamente su crecimiento.
Preparación del sitio: No se necesitará.
Adquisición de las estructuras:
Para la realización del proyecto se contempla la adquisición de 1800 estructuras artificiales que serán sumergidas en el sitio seleccionado. Cada una de las 1800 estructuras artificiales, tipo Reef Ball fueron fabricadas a partir de un molde de fibra de vidrio, modelo Lo-Pro (Patente: 5-564-369), el modelo Pallet Ball (patente pendiente), Mini Bay (patente pendiente) y Bay Ball (patente pendiente) proporcionado por el Reef Ball Development Group, Ltd; Bradenton, Florida, Estados Unidos. (Anexo 2).
a) La construcción de las estructuras se efectuará del mes de Diciembre de 2005 al mes de Mayo de 2006, por parte de REEF BALL MÉXICO, S.A. de C.V. (Calle 2 nO. 190-C por 18-A, Col. Montecristo, C.P. 97133, Mérida, Yucatán).
Esta actividad se realizará en patios de la fábrica de cemento, propiedad de la empresa CEMENTOS MEXICANOS, S.A. de C.V. en comodato para la fabricación de estructuras a REEF BALL MÉXICO, S.A. de C.V. ubicado en el libramiento carretero de la Ciudad de Mérida, Yucatán.
b) Cabe señalar las principales características y el procedimiento de construcción de las estructuras Reef Ball, ya que son construidos poniendo cemento dentro de un molde de fibra de vidrio que contiene en el centro un fuerte globo de Polyform, rodeado por globos de distintos tamaños para formar huecos en la estructura. Son estructuras circulares huecas, en forma de domo, con numerosos orificios de diferentes diámetros en su pared que ponen en comunicación su espacio interno con el exterior.
c) Las principales características de las estructuras de modelo Las principales características de las estructuras del modelo Lo-Pro son: 0.45 m de base por 0.30 m de altura, 45 kg de peso; las características del modelo Pallet Ball: 0.90 m de alto por 1.2 m de diámetro, 800 kg de peso; para el modelo Mini Bay son de 0.6 m a 0.75 m de base por 0.45 de altura y 80 kg de peso; y por último, para el modelo Bay Ball son: 0.60 m de altura por 0.90 m de base y 341 kg de peso. Respetando la información proporcionada por el Reef Ball Development Group sobre los materiales a utilizar para la construcción de las estructuras artificiales, se empleó cemento marino tipo II y microsílica, procurando igualar el pH del agua de mar, por lo que estas no ofrecen peligro para el ambiente marino.
Tipo de actividades involucradas
:
Desarrollo del proyecto
Actividad Mes de inicio Mes de término Resultado previsto
Determinar sitio de vertimiento
Agosto 2005 Agosto 2005 Localización precisa de vertimiento de estructuras para Arrecifes Artificiales Adquisición Diciembre 2005 Marzo2006 Estructuras listas para vertimiento.
Colocación Enero 2006 Mayo 2006 Formación refugios
a) Cronograma general de las Actividades a realizar durante las diferentes etapas de desarrollo del proyecto para el periodo Diciembre 2005 a Mayo 2006.
Año 2005
Año 2006
Meses
Ag Se Oc No Di En Fe Ma Ab MaActividad
Determinar sitio de
vertimiento
x
Permisos y
autorizaciones
x x x
Adquisición
x x x x x
Colocación x
x
x
x
x
Abandono
x
b) Diagrama de flujo de cada una de las actividades a realizar
Programa de operación:
Una vez que se cuenten con la autorización de la Manifestación de Impacto Ambiental, se procederá a la conclusión de trámites ante la Comisión Nacional de Pesca y la Secretaría de Marina, a fin de iniciar la fase de adquisición de estructuras. Una vez que se inicie la entrega y recepción de estructuras, se empezará el vertimiento de las mismas, logrando con ello, que en algún momento de la ejecución del proyecto, se estarán fabricando y entregando por parte del proveedor y a la vez se estarán vertiendo las mismas. Lo anterior a fin de optimizar el tiempo de ejecución del proyecto.
II.3.3. Etapa de abandono del sitio.
a) Estimación de la vida útil del proyecto:
1- En función del proyecto: 6 meses, contemplando únicamente instalación de las estructuras en el mar.
2- En función de la vida útil de las estructuras aprox. 500 años
ADQUISICION DE ESTRUCTURAS VERTIMIENTO DE ESTRUCTURAS TRANSPORTE DE ESTRUCTURAS AL SITIO DE VERTIMIENTO TRAMITES, AUTORIZACIONES Y PERMISOS ABANDONO ADQUISICION DE ESTRUCTURAS ADQUISICION DE ESTRUCTURAS VERTIMIENTO DE ESTRUCTURAS VERTIMIENTO DE ESTRUCTURAS TRANSPORTE DE ESTRUCTURAS AL SITIO DE VERTIMIENTO TRANSPORTE DE ESTRUCTURAS AL SITIO DE VERTIMIENTO TRAMITES, AUTORIZACIONES Y PERMISOS TRAMITES, AUTORIZACIONES Y PERMISOS ABANDONO ABANDONO
b) Programa de abandono y desmantelamiento de las instalaciones:
No se contempla el desmantelamiento de los refugios, ya que el dentro del propósito del proyecto se contempla la creación de refugios para fauna y flora marina.
c) Programa de restitución o rehabilitación del área:
Por su naturaleza, el proyecto propuesto, que consiste en la colocación de refugios artificiales cuyas características materiales y estructurales no provocan perturbaciones o daños al medio natural, tiene como propósito proporcionar refugio y sustrato para grupos de organismos como peces, crustáceos, moluscos y escleractíneos, recurriendo o empleando las estructuras en diferentes etapas de su desarrollo.
d) Planes de uso del área al concluir la vida útil del proyecto:
El sitio podrá proporcionar alternativas de uso, como son:
* Para obtener beneficios económicos (pesca deportiva, buceo recreativo, pesca responsable).
* Para obtención de alimento sin propósito de lucro (pesca de consumo doméstico).
II.3.4. Otros insumos. Agua
No se requiere del uso de agua.
Alimentos y fertilizantes.
El proyecto no contempla.
Otros.
1) Materiales
El concreto que se usa en la fabricación de las estructuras Reef Ball esta preparado con cemento marino tipo II y contiene la micro-silica Force 10,000 de W. R. Grace para crear un concreto extremadamente fuerte y resistente, con un pH similar al agua de mar. Esto distingue el concreto de los Reef Ball del concreto común que puede tener pH superficial tan elevado como 12. El alto pH impide la fijación y crecimiento de la flora y fauna marina, incluyendo el coral en su etapa larval. La micro-silica da a las estructuras una expectativa de 500 años o más de utilidad.
Cantidad total de materiales requerida para 2 metros cúbicos de concreto en la fabricación de estructuras artificiales Reef Ball.
Material Etapa Fuente de
suministro Forma de manejo y traslado Cantidad requerida
Cemento marino Tipo II* Construcción Local Sólida 712 kg Polvo de piedra* Construcción Local Sólida 2,156 kg Grava * Construcción Local Sólida 1,376 kg Micro-silica ** Construcción E.U.A.*** Sólida 45 kg Superplastificador y
generador de aire** Construcción E.U.A. Líquido 4 lt * Material básico para elaboración del concreto
** Aditivos:
Micro-silica: Force 10,000 (W.R. Grace; ASTM C-1240-93). Aditivo no-tóxico que permite que la estructura alcance un pH de 8.3-8.4, semejante al del agua del mar.
Superplastificador y generador de aire: WRDA-19 (W.R. Grace; ASTM C-494 type F) y Darex II (W.R. Grace; ASTM C-260). Aditivos no-tóxicos, dispersor de agua de alto rango (da una consistencia homogénea al concreto) y genera pequeñas bolsas de aire en la superficie del concreto (para facilitar la fijación de invertebrados marinos como corales).
*** Estados Unidos de América
2) Sustancias
Las sustancias que se utilizarán durante la etapa de construcción de las estructuras son presentadas en la parte “Materiales”, no representando riesgo ambiental alguno su uso. Nunca se manejarán sustancias peligrosas durante el desarrollo del proyecto.
3) Energía y combustibles
El proyecto no necesitará energía eléctrica y si combustible para el equipo auxiliar (retroexcavadora), a utilizar durante el vertimiento y monitoreo de las estructuras.
4) Maquinaria y equipo
Se utilizarán lanchas equipadas con motores fuera de borda de pescadores para el acceso al sitio del proyecto durante la etapa de colocación.
III VINCULACION CON LOS ORDENAMIENTOS JURIDICOS APLICABLES EN MATERIA DE IMPACTO AMBIENTAL Y, EN SU CASO, CON LA
REGULACION DE USO DE SUELO.
III.1. Información sectorial
Resulta congruente que la Conapesca muestre interés de lograr el aprovechamiento integral de la ejecución del Programa de Rehabilitación de Lagunas Costeras, ecosistema singular y de borde en donde se producen las complejas interacciones biogeofísicas entre el continente y el océano y en donde se realizan la mayoría de las actividades pesqueras del país.
En este sentido, a lo largo de los aproximadamente 10,000 Km de litoral se encuentran cerca de 1’500,000 Ha de lagunas costeras, en las que existe una alta productividad que las convierte en un exportador importante hacia el litoral cercano, tanto de nutrientes como de las especies de interés comercial que completan su ciclo de vida en él; sin embargo, en muchos de los casos la zona litoral no cuenta con las estructuras físicas (hábitat) utilizadas por estos organismos para su crecimiento, por lo que una porción importante no es aprovechada.
Adicionalmente, los arrecifes artificiales, resultan ser una eficiente herramienta de apoyo a los programas de ordenamiento pesquero, cuando se utilizan como excluidores de los barcos arrastreros de las importantes zonas de praderas de pastos marinos, como protectores de erosión marina, en zonas muy localizadas, y para restituir zonas de arrecifes naturales que han sido dañados por causas naturales o provocadas.
Desde tiempos remotos las personas dedicadas a la pesca utilizaron sus observaciones empíricas de la atracción de los peces hacia objetos colocados en el medio acuático como un medio para cosechar alimentos; era una simple observación del desempeño de rocas y otros objetos introducidos al agua y solamente se esperaba que los peces se acercaran o no hacia tales objetos. En los tiempos modernos, la colocación de estructuras subacuáticas como hábitat está condicionado por diversos objetivos adicionales, incluyendo pesquerías comerciales, pesca marina, buceo recreativo, acuacultura, restitución ambiental, manejo de recursos naturales e investigación científica.
Para los países en desarrollo la implementación de programas nacionales de arrecifes artificiales significa una herramienta, entre otras, de manejo costero, para solucionar la problemática de sobreexplotación pesquera en la zona litoral ya que, por ejemplo, en México, cerca del 90% de los pescadores del país realizan sus actividades en la zona ribereña y litoral cercano, que es precisamente la zona óptima para la instalación de los arrecifes artificiales. Tales programas significan un costo económico menor y superior en el ámbito ambiental y de sustentabilidad, si se les compara con el desarrollo de grandes flotas pesqueras cuya naturaleza extractiva no añade acciones de manejo sustentable de la dinámica poblacional de las especies de interés comercial.
Mientras en la mayoría de los países de América Latina, incluyendo a México, se han implementado arrecifes artificiales de manera aislada y en muchos casos
experimentales y con un enfoque ambiental más que pesquero, únicamente Brasil ha iniciado la planeación estratégica de implementación de un programa nacional de arrecifes artificiales, ante el reconocimiento de que solamente bajo este método es posible obtener los beneficios esperados y aprovechar así la experiencia generada en el mundo.
Es así como México, a través de la Conapesca, aprovecha la coyuntura producida por las necesidades de incrementar los beneficios del Programa de Rehabilitación de Lagunas Costeras, para explorar la factibilidad de implementación de un Programa Nacional de Arrecifes Artificiales, de manera sistematizada, ya que, como se verá en el desarrollo del presente documento, su aplicación implica a una multitud de factores, no solamente técnicos sino de alcances legislativos y ambientales, que soporten el éxito de la implementación de un programa de dimensiones nacionales.
Definición del concepto
Un arrecife artificial es uno o más objetos de origen natural o humano, depositados intencionalmente sobre el piso marino para influenciar procesos físicos, biológicos o socioeconómicos relacionados con los recursos marinos vivos1.
No obstante, esta definición es sumamente limitativa respecto de los usos u objetivos de los establecimientos de un arrecife artificial, ya que entre las principales aplicaciones se encuentran las siguientes:
1. Protección de playas (erosión marina); 2. Reciclamiento de materiales;
3. Creación de áreas de surfing;
4. Protección, creación o restauración de ecosistemas frágiles; 5. Creación de hábitats;
• Pesqueros; • Ecológicos;
Es decir, no en todos los casos el objetivo principal es “proveer hábitat y refugio a diversas especies de flora y fauna marina”, pero como se verá resulta adecuada para los fines que persigue el presente documento.
El primer caso esta dirigido hacia la industria turística o áreas urbanas en donde se presentan procesos de avance de la línea de costa hacia tierra firme, ya que él una seria amenaza para la infraestructura ahí construida; se trata de grandes obras civiles que comprenden la construcción de diques sumergidos que disuelven o absorben la energía del oleaje causante de la erosión de la línea de costa; las estructuras finalmente son colonizadas por flora y fauna, cumpliendo así dos objetivos simultáneamente; por ejemplo en las costas de Yucatán y Quintana Roo, México.
En el segundo caso, se determinan grandes áreas que presentan posibilidades para el establecimiento de arrecifes artificiales, en donde se inicia un proceso controlado de
vertido de materiales de desecho, contribuyendo así a la solución de dos problemáticas diferentes; por un lado la disposición de residuos en grandes cantidades y por otro la oferta de un substrato duro para el crecimiento de poblaciones arrecifales; por ejemplo frente a las costas del estado de New Jersey, U.S.A.
En el tercer caso, el desarrollo de las actividades de surfeo en las costas de Australia y California provocaron un deterioro de las condiciones naturales, debido a la abundante presencia de surfeadores, por lo que decidieron buscar sitios en donde mediante la creación de arrecifes artificiales se reprodujeran las condiciones de olas apropiadas para esta actividad, permitiendo así trasladar estas actividades hacia zonas donde el impacto ambiental sea mínimo.
Las actividades de protección, creación o restauración de ecosistemas frágiles y en particular de los arrecifes de coral, ha provocado que las instituciones gubernamentales y no gubernamentales se involucren en dichas acciones, en donde, generalmente, se hunden estructuras de desecho en zonas con presencia de arrecifes de coral, con la finalidad de proporcionar el sustrato adecuado para su colonización; estas estructuras son buques de desecho, que previo tratamiento, son depositados en el lecho marino, el cual es rápidamente colonizado por corales, algas, esponjas y es hábitat de peces, crustáceos, moluscos y equinodermos, entre otros.
Por lo que finalmente, es sobre este último concepto, que se desarrollarán las características de cada uno de los existentes.
Adicionalmente, la especialización en el uso de los arrecifes artificiales pesqueros ha conducido a los siguientes propósitos para la instalación de dichas estructuras:
Mejoramiento de la producción/cosecha de las pesquerías artesanales; Incremento de la pesca comercial;
Sitios de producción acuícola;
Mejoramiento de la pesca deportiva con anzuelo y gancho; Control de la mortalidad pesquera;
Manejo de ciclos biológicos de organismos; Protección de hábitat;
Conservación de la biodiversidad; Mitigación de daño y perdida de hábitat;
Mejoramiento de la calidad del agua y del hábitat; Investigación.
Actualmente, la dinámica del desarrollo sectorial al cual pertenece el proyecto en la zona elegida consiste en:
* Una explotación comercial de recursos naturales renovables (escamas, crustáceos y pulpo esencialmente) por parte de la flota ribereña campechana.
Los sitios se ubican en un área de protección de flora y fauna bajo jurisdicción federal, por lo que el presente proyecto contribuirá al desarrollo de algunos objetivos planteados con la creación del Área como:
conservar y restaurar la naturaleza
fomentar el desarrollo productivo de bajo impacto ambiental estimular el ecoturismo y la educación.
III.1.1.Información del subsector
A continuación se presentan la problemática que podría enfrentar la presente actividad para su desarrollo óptimo, los aspectos que podrían limitar su crecimiento y sustentabilidad así como las alternativas de soluciones que podrían aplicarse:
Problemática ligada a las condiciones ambientales:
a) Aspecto geológico: Dado la pendiente poco pronunciada de la plataforma continental de la Sonda de Campeche, no todos los tipos disponibles de refugios artificiales pueden ser utilizados en el sitio de elección. Como solución debe elegirse los tamaños y diseño de estructuras en relación con la profundidad del sitio de colocación, de ahí uno de los propósitos del presente proyecto, medir y calificar la efectividad de las alternativas disponibles para la creación de refugios artificiales. Para el presente proyecto se utilizarán estructuras tipo Reef Ball modelo Lo-Pro (0.30 m de alto, 0.45 m de diámetro, 45 kg de peso), modelo Pallet Ball (0.9 m de alto, 1.2 m de diámetro, 800 kg de peso), modelo Mini Bay (0.6 a 0.75 de diámetro por 0.45 m de alto y 80 kg de peso), modelo Bay Ball (0.60 m de altura, 0.90 m de diámetro, 341 kg de peso); que serán colocadas a una profundidad de 4.10 mt., por lo cual estarán totalmente sumergidas.
b) Aspecto de navegación: Directamente relacionado con el aspecto geológico precedente. La colocación de refugios artificiales no perjudica al tránsito marítimo. Como solución se eligieron modelos de estructura cuya máxima altura dejará libre una columna de agua de al menos seis metros de profundidad entre la superficie del agua y la parte superior de la misma.
c) Aspecto meteorológico: Los nortes, tormentas tropicales y huracanes pueden provocar fuertes mareas y poner en riesgo la estabilidad de las estructuras sumergidas. Como solución se eligió un tipo estructura cuya principal característica es su gran estabilidad bajo el agua.
Para el presente proyecto se utilizarán estructuras Reef Ball que, por su diseño, presentan gran estabilidad, hasta en condiciones climáticas extremas (más de la mitad del peso está en la parte inferior de la estructura a una altura máxima de 90 cm
del fondo; los huecos en la cúpula y las paredes reducen las fuerzas de levante; se puede fabricar estructuras hasta dos veces más pesadas que lo normal).
III.1.2 Problemática ligada a otros factores:
Contaminación: según su naturaleza y su grado de intensidad la contaminación
perjudica los procesos de colonización y/o el buen desarrollo de las especies que pueden encontrar refugio en las estructuras colocadas. Como solución se debe, cuanto es imposible eliminar definitivamente el factor de contaminación seleccionar sitios ajenos a toda fuente posible de contaminantes.
Para el presente proyecto las estructuras serán colocadas en un sitio de muy bajo impacto humano.
El desarrollo del proyecto no deberá provocar desequilibrios ecológicos debido tanto a su naturaleza misma (estudio científico destinado a evaluar la efectividad de estructuras artificiales tipo Reef Ball, sobre la concentración y protección de especies de alto valor comercial y/o amenazadas); y a su ubicación adecuada (zona con fondos de lajas y piedras sin presencia de pastos marinos o arrecifes coralinos).
