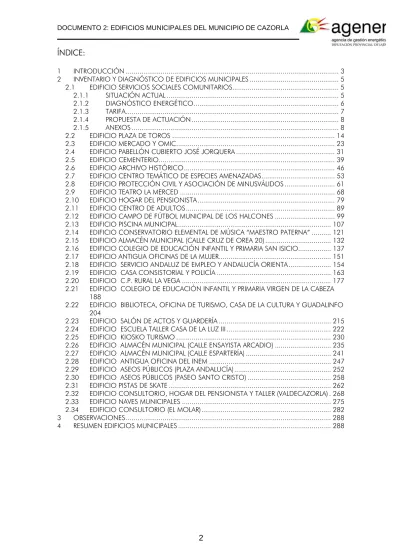

2 ÍNDICE:

1 INTRODUCCIÓN ... 3

2 INVENTARIO Y DIAGNÓSTICO DE EDIFICIOS MUNICIPALES ... 5

2.1 EDIFICIO SERVICIOS SOCIALES COMUNITARIOS... 5

2.1.1 SITUACIÓN ACTUAL ... 5

2.1.2 DIAGNÓSTICO ENERGÉTICO... 6

2.1.3 TARIFA... 7

2.1.4 PROPUESTA DE ACTUACIÓN ... 8

2.1.5 ANEXOS ... 8

2.2 EDIFICIO PLAZA DE TOROS ... 14

2.3 EDIFICIO MERCADO Y OMIC... 23

2.4 EDIFICIO PABELLÓN CUBIERTO JOSÉ JORQUERA ... 31

2.5 EDIFICIO CEMENTERIO... 39

2.6 EDIFICIO ARCHIVO HISTÓRICO... 46

2.7 EDIFICIO CENTRO TEMÁTICO DE ESPECIES AMENAZADAS... 53

2.8 EDIFICIO PROTECCIÓN CIVIL Y ASOCIACIÓN DE MINUSVÁLIDOS ... 61

2.9 EDIFICIO TEATRO LA MERCED ... 68

2.10 EDIFICIO HOGAR DEL PENSIONISTA... 79

2.11 EDIFICIO CENTRO DE ADULTOS... 89

2.12 EDIFICIO CAMPO DE FÚTBOL MUNICIPAL DE LOS HALCONES ... 99

2.13 EDIFICIO PISCINA MUNICIPAL... 107

2.14 EDIFICIO CONSERVATORIO ELEMENTAL DE MÚSICA “MAESTRO PATERNA” ... 121

2.15 EDIFICIO ALMACÉN MUNICIPAL (CALLE CRUZ DE OREA 20) ... 132

2.16 EDIFICIO COLEGIO DE EDUCACIÓN INFANTIL Y PRIMARIA SAN ISICIO... 137

2.17 EDIFICIO ANTIGUA OFICINAS DE LA MUJER... 151

2.18 EDIFICIO SERVICIO ANDALUZ DE EMPLEO Y ANDALUCÍA ORIENTA... 154

2.19 EDIFICIO CASA CONSISTORIAL Y POLICÍA ... 163

2.20 EDIFICIO C.P. RURAL LA VEGA ... 177

2.21 EDIFICIO COLEGIO DE EDUCACIÓN INFANTIL Y PRIMARIA VIRGEN DE LA CABEZA 188 2.22 EDIFICIO BIBLIOTECA, OFICINA DE TURISMO, CASA DE LA CULTURA Y GUADALINFO 204 2.23 EDIFICIO SALÓN DE ACTOS Y GUARDERÍA ... 215

2.24 EDIFICIO ESCUELA TALLER CASA DE LA LUZ III ... 222

2.25 EDIFICIO KIOSKO TURISMO ... 230

2.26 EDIFICIO ALMACÉN MUNICIPAL (CALLE ENSAYISTA ARCADIO) ... 235

2.27 EDIFICIO ALMACÉN MUNICIPAL (CALLE ESPARTERÍA) ... 241

2.28 EDIFICIO ANTIGUA OFICINA DEL INEM ... 247

2.29 EDIFICIO ASEOS PÚBLICOS (PLAZA ANDALUCÍA)... 252

2.30 EDIFICIO ASEOS PÚBLICOS (PASEO SANTO CRISTO) ... 258

2.31 EDIFICIO PISTAS DE SKATE ... 262

2.32 EDIFICIO CONSULTORIO, HOGAR DEL PENSIONISTA Y TALLER (VALDECAZORLA) . 268 2.33 EDIFICIO NAVES MUNICIPALES ... 275

2.34 EDIFICIO CONSULTORIO (EL MOLAR)... 282

3 OBSERVACIONES... 288

(2)

1

DOCUMENTO 2(CONTINUACIÓN):

EDIFICIOS MUNICIPALES

(3)

204

2.22 EDIFICIO BIBLIOTECA, OFICINA DE TURISMO, CASA DE LA CULTURA Y

GUADALINFO

2.22.1 SITUACIÓN ACTUAL

El edificio que alberga a la Biblioteca, Oficina de Turismo, Casa de la Cultura y Guadalinfo es una construcción que data de 1.990, con 1.650 m2 construidos en cuatro plantas, de los cuales 1.485 m2 son útiles aproximadamente.

El complejo tiene una ocupación máxima diaria de unas 200 personas y su ocupación media es del 90 % del mismo.

Su horario de funcionamiento es de 10:00 a 14:00 y de 17:00 a 21:00 durante toda la semana.

En la siguiente tabla se describe el tipo de luminarias de las que consta el edificio, delimitadas las mismas por estancias:

Tipo

luminaria luminaria (W) Potencia por Nº lámparas iguales

Nº medio de horas encendidas

al día

Estancia

Halógenas 35 60 4 Salón biblioteca

Fluorescente 2x36 15 4 Salón biblioteca

Halógenas 35 3 1 Baño 1 Halógenas 35 3 1 Baño 2 Halógenas 35 1 1 Entrada Halógenas 35 6 2 Habitación 1 Halógenas 35 15 4 Guadalinfo Fluorescente 2x36 11 4 Guadalinfo Incandescente 60 1 1 Almacén 1 Halógenas 35 1 3 Pasillo

(4)

205

Tipo

al día

Estancia

Halógenas 35 15 1 Entrada abajo

Halógenas 35 12 4 Despacho

Fluorescente 2x36 2 4 Despacho

Halógenas 35 20 4 Oficina turismo

Luz Mezcla 160 10 4 Oficina turismo

Halógenas 35 72 2 Sala de exposiciones

Incandescente 60 22 2 Sala de exposiciones

Incandescente 60 1 1 Almacén 2

Incandescente 60 2 1 Almacén 3

Halógenas 35 2 1 Aseos

Incandescente 60 36 1 Sala almacén

Halógenas 35 4 1 Sala almacén

La climatización del edificio se realiza mediante una instalación individual constituida por diez resistencias eléctricas con las siguientes características:

• Tres de la marca CORONA de 2.500 W de potencia de compresión.

• Cuatro de la marca UFESA de 2.000 W de potencia de compresión.

• Tres 2.000 W de potencia de compresión.

Además dispone de cinco equipos de aire acondicionado tipo bomba de calor, una de la marca MUNDOCLIMA de 12 kW de potencia frigorífica y 13 kW de potencia calorífica, dos de la marca MUNDCLIMA de 7 kW de potencia frigorífica y 7,7 kW de potencia calorífica y dos de la marca FIRSTLINE de 3,21 kW de potencia frigorífica y 3,5 kW de potencia calorífica. También dispone de un equipo de aire acondicionado solo frío de la marca FUJITSU de 5,3 kW de potencia.

Respecto a otros equipos consumidores de energía eléctrica que existían en el mismo son los siguientes:

(5)

206

Una fotocopiadora “OLIVETTI”; una multifunción “BROTHER”; 1 escaner “HP”; 3 secamanos “JOFEL”; 2 impresoras; 3 escaner; una fotocopiadora; una fuente de agua; una nevera “BOMANN”; 1 fax; 1 ventilador; 1 Ventilador “CATA” de 48 W; una radio; una fotocopiadora “KONICA”; 29 equipos informáticos, 6 de los cuales poseen impresoras.

Para la producción de ACS el centro consta de un acumulador eléctrico de marca ARISTON de 1.200 W de potencia y 49 litros de volumen de capacidad.

2.22.2 DIAGNÓSTICO ENERGÉTICO

El consumo energético de estas instalaciones, expresado en términos de energía primaria asciende a 4,03 tep/año, que equivale a 16.412,11 kWh y supone el 2,26 % del total de consumos de edificios del ayuntamiento.

A partir del consumo del edificio se ha valorado el precio medio del kWh, calculado para el mismo según los datos de facturación optimizada extraídos del programa

GEFAEM. Este precio es de 0,179 €/kWh.

A continuación se van a describir las medidas llevadas a cabo en iluminación para conseguir un ahorro tanto energético como económico:

1. Instalación de balastros electrónicos en lámparas fluorescentes.

El consumo de las actuales lámparas fluorescentes se ve incrementado por la existencia de la reactancia, que puede evaluarse en un 30% del total de la potencia de la lámpara. Para evaluar el coste de la energía eléctrica se utilizará el precio medio del kWh optimizado anteriormente para este edificio, el cual ha sido empleado ya anteriormente y que es igual a 0,179 €.

El ahorro energético que supone esta medida es de 849,13 kWh/año para los fluorescentes de 2x36 W.

El ahorro económico conseguido con la incorporación de balastos electrónicos es de

151,99 €/año para los de 2x36 W.

El coste derivado de la inversión a realizar es de un total de 688,80 €, siendo el periodo

de retorno simple de 4,5 años.

2. Sustitución de lámparas incandescentes estándar por fluorescentes compactas (bajo

consumo).

En esta medida se sustituyen las incandescentes de 60 W por lámparas de bajo consumo de 12 W.

Con esta sustitución se consigue un ahorro energético de 1.048,31 kWh/año, un ahorro

económico de 166,97 €/año, una inversión de 827,70 € y un periodo de retorno de

4,96 años.

En cuanto a las medidas llevadas a cabo en los otros equipos que componen el edificio se podría proponer la sustitución de los secamanos por dispensadores de toallas. Con

(6)

207

esta sustitución se consigue un ahorro energético de 1.814,4 Wh/año, un ahorro

económico de 324,8 €/año, una inversión de 324,8 € y un periodo de retorno de 1,7

años.

Como alternativa al secamanos eléctrico se presenta un dispensador de bobinas secamanos de la marca Viking o similar, con las siguientes características:

• Ergonómico y cómodo.

• Plástico blanco resistente.

• Medidas: 35,6 x 25,5 cm.

Este dispensador tiene en su interior unas bobinas de papel cuyos recambios propuestos tienen las siguientes características:

•Lote de 12 bobinas.

•Papel de 2 capas, blanco, súper absorbente y muy resistente.

•Medidas: 20 cm x 21,5 cm x 150 m.

2.22.3 TARIFA

El Edificio del Biblioteca, Oficina de Turismo, Casa de la Cultura y Guadalinfo recibe la energía eléctrica necesaria para el funcionamiento de la iluminación y demás equipos consumidores de energía eléctrica de la Compañía Sevillana-Endesa, S.A.

En la actualidad tiene contratado dos suministros con las siguientes características: Suministro 8250846500:

• Potencia contratada: 16,44 kW

• Tarifa: 3.0.2

• Con discriminación horaria Tipo 1

Realizando el estudio de optimización energética se ha podido comprobar que las características del suministro contratado no son las más adecuadas para el edificio. El resultado de la optimización propone un suministro con discriminación horaria Tipo 2.

Este cambio en el suministro supondría un coste económico en la factura de 1.829,46 €

frente al coste de 1.874,41 € de la situación actual, que se traduce en un ahorro del

2,39 % (44,94 €). Además, esta medida no implica ningún tipo de inversión.

Suministro 825084733:

• Tarifa: 3.0.2

• Con discriminación horaria Tipo 1

Realizando el estudio de optimización energética se ha podido comprobar que las características del suministro contratado no son las más adecuadas para el edificio. El resultado de la optimización propone un suministro con discriminación horaria Tipo 2.

(7)

208

2.22.4 PROPUESTA DE ACTUACIÓN

Para este edificio las medidas más adecuadas a llevar a cabo serán las siguientes:

1. Modificación de la tarifa.

Se ha de cambiar los suministros para que tengan discriminación horaria Tipo 2.

2. Instalación de balastos electrónicos en lámparas fluorescentes:

En este caso, ha de implementarse en 28 fluorescente. Los costes y ahorros son los expresados a continuación:

- Cantidad: 28 de 2x36 W

- Ahorro energético: 849,13 kWh/año

- Ahorro económico: 151,99 €/año

- Inversión: 688,80 €

- PRS: 4,5 años

3. Sustitución de lámparas incandescentes estándar por fluorescentes compactas

(bajo consumo).

En este caso, han de implementarse 62 fluorescentes compactas de 12 W. Los costes y ahorros son los expresados a continuación:

- Cantidad: 62 de 12 W

- Ahorro energético: 1.048,31 kWh/año - Ahorro económico: 166,97 €/año95

- PRS: 4,96años

4. Sustitución de secamanos eléctricos por dispensador de bobinas secamanos.

En este caso, han de implementarse 3 dispensadores de bobinas secamanos. Los costes y los ahorros son los expresados a continuación:

- Cantidad: 3 dispensadores de bobinas secamanos - Ahorro energético: 1.814,4 kWh/año

- PRS: 1,7 años

Con todas estas actuaciones se podría llegar a conseguir un ahorro energético de

3.711,84 kWh/año, un ahorro económico de 643,76 €/año, una inversión de

(8)

209

2.22.5 ANEXOS

Este apartado contiene las fotografías correspondientes a las dependencias del edificio, así como las de las luminarias que lo conforman.

Fachada

Biblioteca

(9)

210

Halógena de 35 W Fluorescente de 2x36 W Incandescente de 60 W Bomba de calor

(10)

211

Secamanos actual

(11)

DATOS GENERALES OTRAS INSTALACIONES

Municipio CAZORLA Instalación de iluminación

Descriptor del edificio BIBLIOTECA,GUADALINFO,OFICINA DE TURISMO Y SALA DE EXPOSICIONES (5) Tipo lámpara Pot. Unitaria (W) Unidades (5) Tipo lámpara Pot. Unitaria (W) Unidades (5) Tipo lámpara Pot. Unitaria (W) Unidades

Dirección PASEO DE SANTO CRISTO Número 19 Halógena 35 214

Persona de contacto DIEGO NAVARRETE Fluorescente 2 Tub 2 x 36 28

Cargo CONCEJAL Incandescente 60 62

Teléfono 953710102 Fax 953724010 Luz mezcla 160 10

E-mail [email protected] (1)_{Tipo de edificio}

Año de construcción 1990

Superficie construida (m2) 1650

%Superficie útil 90

%Superficie acondicionada 85 Observaciones

1 FOTOCOPIADORA "OLIVETTI", 1 MULTIFUNCION "BROTHER", 1 SCANNER "HP", 3 SECAMANOS "JOFEL", 2 IMPRESORAS, 3 SCANNER, 1 FOTOCOPIADORA, 1 FUENTE DE AGUA, 1 NEVERA "BOMANN", 1 FAX, 1 VENTILADOR, 1 VENTILADOR "CATA" 48W,1 RADIO, 1 FOTOCOPIADORA "KONICA", 2 PI, 21 PI CON TFT, 2 PIC, 4 PIC CON TFT,

DATOS OCUPACIONALES

Ocupación máxima diaria 200 %Ocupación media mensual (6)_{Dispone de Centro de Transformación propio?} _No

Enero 95 Transformador Nº Potencia (kVA) Refrigeración Tensión entrada (V) Tensión salida (V) (7) Estado Año fabricación Marca Modelo

%Ocupación media diaria Lunes/Viernes Sábado/Domingo Febrero 95 1

Turno Mañana 60 90 Marzo 95 2

Turno Tarde 90 90 Abril 95

Mayo 95 (6)_{Dispone de Grupo electrógeno de emergencia?} _No

Junio 95 Grupo electróg. Nº Potencia (kVA) (2) Combustible Tensión generac. (V) (7) Estado Año fabricación Marca Modelo

Horario funcionamiento Lunes/Viernes Sábado/Domingo Julio 90 1

Turno Mañana Apertura 10:00 10:00 Agosto 90 2

Cierre 14:00 14:00 Septiembre 95

Turno Tarde Apertura 17:00 17:00 Octubre 95 Observaciones

Cierre 21:00 21:00 Noviembre 95

Diciembre 95

DATOS DE CONSUMO ENERGÉTICO Instalaciones de autogeneración

Consumos eléctricos (6)Dispone de instalación de cogeneración? No

Nº Contador activa Nº Suministro Consumo eléctrico Coste eléctrico Potencia (kW) Horas anuales func. (2) Combustible (7) Estado Año instalación

011306551 8250846500 10.811,21 1.501,83

011400579 8250847300 14.803,51 2.145,01 (6)_{Dispone de instalación solar fotovoltaica?} _No

25.614,72 Total kWh. 3.646,84 Euros/año. (8)_Tipo _{Pot. inst. (kW pico)} _{Nº paneles} (7) _Estado _{Año instalación}

Consumos térmicos

(2) _Combustible _{Cons. Anual} (3)_Unidades _{Coste anual (€)} (4) _Utilización

Observaciones

INSTALACIONES DE ACONDICIONAMIENTO TÉRMICO Y ACS

(10)

Uso (6) Inst. Centralizada Año instalación Nº generadores Pot. Caloríf. (kW) Pot. Compr. (kW) Marca Modelo (11) Fte.energética Nº Acumulad. ACS Vol. Acumulad. (l/acum.) (7) Estado

Refrig. y Calefacción No 1 13 5,3 MUNDOCLIMA Electricidad En servicio

Refrig. y Calefacción No 2 7,7 2,8 MUNDOCLIMA Electricidad En servicio

Refrig. y Calefacción No 2 3,5 1,2 FIRSTLINE Electricidad En servicio

Refrig. y Calefacción No 1 2,1 FUJITSU Electricidad En servicio

ACS No 1 1,2 ARISTON Electricidad 49 En servicio

Calefacción No 3 2,5 CORONA Electricidad En servicio

Calefacción No 4 2,0 UFESA Electricidad En servicio

Calefacción No 3 2,0 OTRO Electricidad En servicio

(11)

El edificio dispone de energía solar para ACS? No Observaciones

Instalación Nº Nº Captadores Captación total (m2_{) Nº Acumulad. Solares}

1 2 3

(1)_{Albergue, hotel o similar} (2)_Biomasa (4)_ACS (5)_{Incandescente} (9)_{Autónomo sólo frío condensado por aire} (10)_{Refrigeración}

Centro de día Butano Calefacción Halógena Autónomo bomba de calor condensado por aire Calefacción

Centro de salud Fuelóleo Calent. Piscina Bajo consumo Autónomo sólo frío condensado por agua ACS

Edificio de oficinas Gas natural Cocina Fluorescente 1 Tubo Autónomo bomba de calor condensado por agua Refrig. y Calefacción

Edificio de usos múltiples Gasóleo Lavandería Fluorescente 2 Tubo Planta enfriadora condensada por aire Calefacción y ACS

Edificio educativo Propano Refrigeración Fluorescente 3 Tubo Planta enfriadora bomba de calor condensada por aire Refrig., Calefac. y ACS

Edificio histórico Otro Otro Fluorescente 4 Tubo Planta enfriadora condensada por agua Otro

Instalación deportiva Luz mezcla Planta enfriadora bomba de calor condensada por agua

Juzgado (3)_{Bombona 6 kg, butano} (6)_Si _{Vapor mercurio} _{Calefacción individual por resistencia eléctrica} (11)_Biomasa

Mercado o similar Bombona 11 kg, propano No Halog. metálico Calefacción centralizada por resistencia eléctrica Butano

Museo Bombona 12,5 kg, butano V. sodio alta presión Caldera Electricidad

Nave industrial Bombona 35 kg, propa (7)_{En servicio} (12)_{V. sodio baja presión} _{Acumulador eléctrico} _Fuelóleo

Teatro kg Fuera servicio Inducción Calentador de gas al paso Gas natural

Otro tipo de edificio Litros Calentador eléctrico instantáneo Gasóleo

Nm3 (8)_Aislada _Otro _Propano

Conectada a red Equipos compactos Otro

Instalación centralizada

(12)

Instalación solar térmica ACS Vol. Acumulad. (l/acum.) (11) Fte.energética aux.

Calefacción individual por resistencia eléctrica Calefacción individual por resistencia eléctrica Calefacción individual por resistencia eléctrica

Autónomo bomba de calor condensado por aire 5,3

Acumulador eléctrico

Edificio educativo

(9)_{Tipo de instalación de generación} _{Pot. Frigoríf. (kW)}

(12)

Optimización Total

Estimación realizada sobre un período de lectura de 12 meses, según precios del Real Decreto 871/2007, por el que se establece la tarifa eléctrica

a partir del 1 de julio de 2007

Actual Optimizada Tarifa 3.0.2 3.0.2 Potencia (kW) 16,44 -D.H. Tipo 1 Tipo 2 Batería (kVAr) -Inversión Batería ( ) -Coste ( ) 1.874,41 1.829,46 Ahorro ( ) 44,94 ( 2,39 % ) Período Amort. (Años)

-Datos Iniciales del Suministro 8250846500 de MUNICIPIO DE CAZORLA

Período Punta(kWh) Llano (kWh) Valle (kWh) Activa (kWh) Reactiva (kVArh) Max. (kW) Cos fi Término potencia ( ) Término energía ( ) D.H. ( ) Reactiva ( ) Impuesto ( ) Alquiler ( ) I.V.A. ( ) Total ( ) Enero 0,00 926,66 0,00 926,66 166,23 - 0,98 31,64 85,73 17,15 -2,93 6,72 0,00 22,13 160,46 Febrero 0,00 845,50 0,00 845,50 148,00 - 0,99 31,64 78,22 15,65 -3,51 6,23 0,00 20,51 148,76 Marzo 0,00 1.186,82 0,00 1.186,82 167,52 - 0,99 31,64 109,80 21,96 -4,52 8,12 0,00 26,72 193,73 Abril 0,00 1.219,31 0,00 1.219,31 163,15 - 0,99 31,64 112,81 22,56 -4,62 8,30 0,00 27,31 198,01 Mayo 0,00 1.092,63 0,00 1.092,63 103,32 - 1,00 31,64 101,09 20,22 -5,30 7,54 0,00 24,83 180,03 Junio 0,00 480,59 0,00 480,59 0,00 - 1,00 31,64 44,46 8,89 -3,04 4,19 0,00 13,78 99,93 Julio 0,00 432,43 0,00 432,43 87,05 - 0,98 31,64 40,01 8,00 -1,79 3,98 0,00 13,09 94,94 Agosto 0,00 991,00 0,00 991,00 199,50 - 0,98 31,64 91,69 18,34 -3,08 7,08 0,00 23,30 168,98 Septiembre 0,00 914,51 0,00 914,51 132,59 - 0,99 31,64 84,61 16,92 -3,72 6,61 0,00 21,77 157,85 Octubre 0,00 931,00 0,00 931,00 118,00 - 0,99 31,64 86,13 17,23 -3,76 6,71 0,00 22,07 160,03 Noviembre 0,00 883,84 0,00 883,84 151,97 - 0,99 31,64 81,77 16,36 -3,62 6,44 0,00 21,21 153,82 Diciembre 0,00 906,87 0,00 906,87 171,23 - 0,98 31,64 83,90 16,78 -2,88 6,61 0,00 21,77 157,83 Total 0,00 10.811,21 0,00 10.811,21 1.608,60 - 0,98 379,76 1.000,28 200,05 -42,83 78,59 0,00 258,53 1.874,41

Datos Optimizados del Suministro 8250846500

Período Punta(kWh) Llano (kWh) Valle (kWh) Activa (kWh) Reactiva (kVArh) Max. (kW) Cos fi Término potencia ( ) Término energía ( ) D.H. ( ) Reactiva ( ) Impuesto ( ) Alquiler ( ) I.V.A. ( ) Total ( ) Enero 423,25 503,41 0,00 926,66 166,23 - 0,98 31,64 85,73 15,66 -2,93 6,65 0,00 21,88 158,64 Febrero 385,31 460,18 0,00 845,50 148,00 - 0,99 31,64 78,22 14,26 -3,51 6,16 0,00 20,28 147,07 Marzo 542,08 644,74 0,00 1.186,82 167,52 - 0,99 31,64 109,80 20,06 -4,52 8,02 0,00 26,40 191,41 Abril 435,89 783,42 0,00 1.219,31 163,15 - 0,99 31,64 112,81 16,13 -4,62 7,97 0,00 26,23 190,17 Mayo 390,83 701,80 0,00 1.092,63 103,32 - 1,00 31,64 101,09 14,46 -5,30 7,25 0,00 23,86 173,00 Junio 167,32 313,27 0,00 480,60 0,00 - 1,00 31,64 44,46 6,19 -3,04 4,05 0,00 13,32 96,64 Julio 150,62 281,81 0,00 432,43 87,05 - 0,98 31,64 40,01 5,57 -1,79 3,85 0,00 12,68 91,97 Agosto 345,18 645,81 0,00 991,00 199,50 - 0,98 31,64 91,69 12,77 -3,08 6,80 0,00 22,37 162,19 Septiembre 326,93 587,58 0,00 914,51 132,59 - 0,99 31,64 84,61 12,10 -3,72 6,37 0,00 20,96 151,97 Octubre 425,23 505,76 0,00 930,99 118,00 - 0,99 31,64 86,13 15,74 -3,76 6,63 0,00 21,82 158,21 Noviembre 403,42 480,42 0,00 883,84 151,97 - 0,99 31,64 81,77 14,93 -3,62 6,37 0,00 20,97 152,07 Diciembre 414,21 492,65 0,00 906,87 171,23 - 0,98 31,64 83,90 15,33 -2,88 6,54 0,00 21,52 156,06 Total 4.410,31 6.400,90 0,00 10.811,21 1.608,60 - 0,98 379,76 1.000,28 163,20 -42,83 76,71 0,00 252,34 1.829,46

(13)

(14)

(15)

215

2.23 EDIFICIO SALÓN DE ACTOS Y GUARDERÍA

2.23.1 SITUACIÓN ACTUAL

El edificio que alberga al Salón de Actos y Guardería es una construcción que data de 1.990, con 165 m2 construidos en una planta, de los cuales 148,5 m2 son útiles aproximadamente.

Su horario de funcionamiento es de 10:00 a 12:00 y de 18:00 a 20:00 durante los días laborables de los meses Noviembre y Diciembre.

Tipo

Nº medio de horas encendidas al día Estancia Fluorescente 4x18 2 2 Vestíbulo Fluorescente 4x18 1 3 Cocina Incandescente 60 6 1 Aseos

Fluorescente 4x18 7 4 Salón principal

Fluorescente 4x18 1 2 Dormitorio

La climatización del edificio se realiza mediante una instalación individual constituida por ocho resistencias eléctricas con las siguientes características:

• Una de la marca CORONA de 2.000 W de potencia de compresión.

• Siete de la marca DUCASA de 2.000 W de potencia de compresión.

Además dispone de tres equipos de aire acondicionado tipo bomba de calor, una de la marca MUNDOCLIMA de 3,1 kW de potencia frigorífica y 3,3 kW de potencia calorífica y dos de la marca THERMOTRONIC de 3,4 kW de potencia frigorífica y 3,7 kW de potencia calorífica.

(16)

216

1 microondas “SHINCO”; una nevera “EDESA”; 1 horno “BALAY”; 1 televisor; “THOMSON”.

Para la producción de ACS el centro consta de un acumulador eléctrico de marca CORBERÓ de 1.200 W de potencia y 50 litros de volumen de capacidad.

2.23.2 DIAGNÓSTICO ENERGÉTICO

El ahorro energético que supone esta medida es de 280,51 kWh/año para los fluorescentes de 4x18 W.

32,54 €/año para los de 4x18 W.

consumo).

Con esta sustitución se consigue un ahorro energético de 74,87 kWh/año, un ahorro

(17)

217

2.23.3 TARIFA

El Edificio del Salón de Actos y Guardería recibe la energía eléctrica necesaria para el funcionamiento de la iluminación y demás equipos consumidores de energía eléctrica de la Compañía Sevillana-Endesa, S.A.

En la actualidad tiene contratado un suministro con las siguientes características:

• Tarifa: 2.0.3

• Sin discriminación horaria

Realizando el estudio de optimización energética se ha podido comprobar que las características del suministro contratado no son las más adecuadas para el edificio. El resultado de la optimización propone un suministro con discriminación horaria.

2.23.4 PROPUESTA DE ACTUACIÓN

Se ha de cambiar un suministro para que tenga discriminación horaria.

- Cantidad: 11 de 4x18 W

- Ahorro energético: 280,51 kWh/año

- PRS: 10,75 años

(bajo consumo).

- Ahorro energético: 74,87 kWh/año - Ahorro económico: 7,20 €/año95

(18)

218

355,38 kWh/año, un ahorro económico de 39,74 €/año, una inversión de 429,9 € y un

periodo de retorno de 10,8 años.

2.23.5 ANEXOS

Fachada

(19)

219

Fluorescente de 4x18 W Incandescente de 60 W Bomba de calor Termo eléctrico

(20)

Municipio CAZORLA ( EL MOLAR ) Instalación de iluminación

Descriptor del edificio SALON DE ACTOS Y GUARDERIA (5) Tipo lámpara Pot. Unitaria (W) Unidades (5) Tipo lámpara Pot. Unitaria (W) Unidades (5) Tipo lámpara Pot. Unitaria (W) Unidades

Dirección C/ PRINCIPAL Número S/N Incandescente 60 6

Persona de contacto SANTOS CASTAÑEDA PARRA Fluorescente 4 Tub 4 X 18 11

Cargo OPERARIO SERVICIOS MULTIPLES

Teléfono 953720000 Fax 953724010 E-mail [email protected] (1)_{Tipo de edificio} Año de construcción 1990 Superficie construida (m2) 165 %Superficie útil 90

1 MICROONDAS "SHINCO", 1 NEVERA "EDESA", 1 HORNO "BALAY", 1 TV "THOMPSON"

Turno Mañana 25 - Marzo 20 2

Turno Tarde 25 - Abril 20

Turno Mañana Apertura 10:00 - Agosto 20 2

Cierre 12:00 - Septiembre 20

Turno Tarde Apertura 18:00 - Octubre 20 Observaciones

Cierre 20:00 - Noviembre 80

LA GUARDERIA ES TEMPORERA ( NOVIEMBRE - DICIEMBRE ) Diciembre 80

009901518 70017309700 15.796,92 1.487,70

(6)_{Dispone de instalación solar fotovoltaica?} _No

15.796,92 Total kWh. 1.487,70 Euros/año. (8)_Tipo _{Pot. inst. (kW pico)} _{Nº paneles} (7) _Estado _{Año instalación}

Observaciones

INSTALACIONES DE ACONDICIONAMIENTO TÉRMICO Y ACS

(10)

Calefacción No 7 2,0 DUCASA Electricidad En servicio

Calefacción No 1 2,0 CORONA Electricidad En servicio

ACS No 1 1,2 CORBERO Electricidad 50 En servicio

Refrig. y Calefacción No 1 3,3 1,2 MUNDOCLIMA Electricidad En servicio

Refrig. y Calefacción No 2 3,7 1,3 THERMOTRONIC Electricidad En servicio

(11)

1 2 3

Juzgado (3)_{Bombona 6 kg, butano} (6)_Si _{Vapor mercurio} _{Calefacción individual por resistencia eléctrica} (11)_Biomasa

Nave industrial Bombona 35 kg, propa (7)_{En servicio} (12)_{V. sodio baja presión} _{Acumulador eléctrico} _Fuelóleo

Instalación centralizada

(12)

Instalación solar térmica ACS Vol. Acumulad. (l/acum.) (11) Fte.energética aux.

Calefacción individual por resistencia eléctrica Acumulador eléctrico

Edificio educativo

(21)

Actual Optimizada Tarifa 2.0.3 2.0.3 Potencia (kW) 9,86 -D.H. Sin DH Con DH Batería (kVAr) -Inversión Batería ( ) -Coste ( ) 2.178,42 1.837,67 Ahorro ( ) 340,74 ( 15,64 % ) Período Amort. (Años)

Período Punta(kWh) Llano (kWh) Valle (kWh) Activa (kWh) Reactiva (kVArh) Max. (kW) Cos fi Término potencia ( ) Término energía ( ) D.H. ( ) Reactiva ( ) Impuesto ( ) Alquiler ( ) I.V.A. ( ) Total ( ) Enero 0,00 1.728,11 0,00 1.728,11 - - - 15,67 156,08 15,08 0,00 9,55 1,62 31,68 229,69 Febrero 0,00 825,00 0,00 825,00 - - - 15,67 74,51 4,05 0,00 4,81 1,62 16,10 116,78 Marzo 0,00 2.784,44 0,00 2.784,44 - - - 15,67 251,49 28,81 0,00 15,13 1,62 50,03 362,77 Abril 0,00 3.222,73 0,00 3.222,73 - - - 15,67 291,08 34,75 0,00 17,46 1,62 57,69 418,28 Mayo 0,00 1.229,64 0,00 1.229,64 - - - 15,67 111,06 8,60 0,00 6,91 1,62 23,02 166,90 Junio 0,00 37,37 0,00 37,37 - - - 15,67 3,37 0,00 0,00 0,97 1,62 3,46 25,10 Julio 0,00 58,19 0,00 58,19 - - - 15,67 5,25 0,00 0,00 1,07 1,62 3,77 27,40 Agosto 0,00 25,91 0,00 25,91 - - - 15,67 2,34 0,00 0,00 0,92 1,62 3,28 23,84 Septiembre 0,00 5,85 0,00 5,85 - - - 15,67 0,52 0,00 0,00 0,82 1,62 2,98 21,63 Octubre 0,00 0,00 0,00 0,00 - - - 15,67 0,00 0,00 0,00 0,80 1,62 2,89 20,99 Noviembre 0,00 2.440,60 0,00 2.440,60 - - - 15,67 220,44 24,58 0,00 13,32 1,62 44,10 319,74 Diciembre 0,00 3.439,03 0,00 3.439,03 - - - 15,67 310,62 37,32 0,00 18,59 1,62 61,41 445,23 Total 0,00 15.796,92 0,00 15.796,92 - - 0,91 188,11 1.426,80 153,19 - 90,39 19,44 300,47 2.178,42

Período Punta(kWh) Llano (kWh) Valle (kWh) Activa (kWh) Reactiva (kVArh) Max. (kW) Cos fi Término potencia ( ) Término energía ( ) D.H. ( ) Reactiva ( ) Impuesto ( ) Alquiler ( ) I.V.A. ( ) Total ( ) Enero 803,10 0,00 925,01 1.728,11 - - 1,00 15,67 142,20 0,00 0,00 8,07 1,62 26,81 194,38 Febrero 383,27 0,00 441,72 824,99 - - 1,00 15,67 67,88 0,00 0,00 4,27 1,62 14,31 103,76 Marzo 1.294,00 0,00 1.490,43 2.784,44 - - 1,00 15,67 229,13 0,00 0,00 12,51 1,62 41,43 300,37 Abril 1.497,54 0,00 1.725,19 3.222,73 - - 1,00 15,67 265,18 0,00 0,00 14,35 1,62 47,49 344,34 Mayo 571,45 0,00 658,19 1.229,64 - - 1,00 15,67 101,18 0,00 0,00 5,97 1,62 19,91 144,37 Junio 20,00 0,00 17,37 37,37 - - 1,00 15,67 3,27 0,00 0,00 0,96 1,62 3,44 24,98 Julio 31,14 0,00 27,04 58,19 - - 1,00 15,67 5,09 0,00 0,00 1,06 1,62 3,75 27,20 Agosto 13,87 0,00 12,04 25,91 - - 1,00 15,67 2,26 0,00 0,00 0,91 1,62 3,27 23,75 Septiembre 2,71 0,00 3,13 5,85 - - 1,00 15,67 0,48 0,00 0,00 0,82 1,62 2,97 21,58 Octubre 0,00 0,00 0,00 0,00 - - 0,00 15,67 0,00 0,00 0,00 0,80 1,62 2,89 20,99 Noviembre 1.134,10 0,00 1.306,50 2.440,60 - - 1,00 15,67 200,82 0,00 0,00 11,06 1,62 36,67 265,86 Diciembre 1.598,21 0,00 1.840,81 3.439,03 - - 1,00 15,67 282,99 0,00 0,00 15,27 1,62 50,49 366,05 Total 7.349,43 0,00 8.447,48 15.796,92 - - 0,91 188,11 1.300,53 0,00 0,00 76,11 19,44 253,47 1.837,67

(22)

(23)

222

2.24 EDIFICIO ESCUELA TALLER CASA DE LA LUZ III

2.24.1 SITUACIÓN ACTUAL

El edificio que alberga a la Escuela Taller Casa de la Luz III es una construcción que data de 2.000, con 182 m2 construidos en tres plantas, de los cuales 165 m2 son útiles aproximadamente.

Su horario de funcionamiento es de 9:00 a 14:00 durante los días laborables.

Tipo

Nº medio de horas encendidas al día Estancia Incandescente 100 2 1 Fachada Fluorescente 2x36 1 1 Aseos 1 Fluorescente 1x18 1 1 Aseos 2 Halógenas 50 10 4 Oficina

Halógenas 50 16 3 Salón primera planta

Incandescente 100 1 3 Salón primera planta

Halógenas 50 14 3 Salón planta baja

(24)

223

Tipo

al día

Estancia

Bajo consumo 2x26 1 1 Aseos 3

La climatización del edificio se realiza mediante una caldera de gasóleo de la marca ROCA de 53,5 kW.

Además dispone de una instalación individual constituida por una resistencia eléctrica de la marca FM de 1.500 W de potencia.

1 bomba “ROCA” de 132 W; 1 quemador ROCA de 0,18 kW; 2 equipos informáticos que poseen impresora; 1 fax.

Para la producción de ACS el centro consta de un acumulador eléctrico de marca BOILER de 1.200 W de potencia y 30 litros de volumen de capacidad.

2.24.2 DIAGNÓSTICO ENERGÉTICO

El ahorro energético que supone esta medida es de 7,58 kWh/año para los fluorescentes de 2x36 W y 1,89 kWh/año para los fluorescentes de 1x18 W, siendo el total de 9,47 kWh/año.

(25)

224

1,10 €/año para los de 2x36 W y para 0,27 €/año para los fluorescentes de 1x18 W,

siendo el total de 1,37 €/año.

consumo).

Con esta sustitución se consigue un ahorro energético de 41,59 kWh/año, un ahorro

años.

3. Sustitución de la caldera existente en el edificio por una caldera de biomasa.

Este estudio se refleja en el documento siguiente referente a energías renovables.

2.24.3 TARIFA

El Edificio de la Escuela Taller Casa de la Luz III recibe la energía eléctrica necesaria para el funcionamiento de la iluminación y demás equipos consumidores de energía eléctrica de la Compañía Sevillana-Endesa, S.A.

• Tarifa: 2.0.3

Este cambio en el suministro supondría un coste económico en la factura de 828,74 €

frente al coste de 837,77 € de la situación actual, que se traduce en un ahorro del 1,07

(26)

225

2.24.4 PROPUESTA DE ACTUACIÓN

En este caso, ha de implementarse en 2 fluorescentes. Los costes y ahorros son los expresados a continuación:

- Cantidad: 1 de 2x36W y 1 de 1x18 W - Ahorro energético: 9,47 kWh/año

- PRS: 38,1 años

(bajo consumo).

- Ahorro energético: 41,59 kWh/año - Ahorro económico: 5,63 €/año95

- PRS: 10,8 años

4. Sustitución de la caldera existente en el edificio por una caldera de biomasa.

Este estudio se refleja en el documento siguiente referente a energías renovables. Con todas estas actuaciones se podría llegar a conseguir un ahorro energético de

51,06 kWh/año, un ahorro económico de 7 €/año, una inversión de 112,86 € y un

(27)

226

2.24.5 ANEXOS

Fachada

(28)

227

Interior edificio

(29)

Municipio CAZORLA Instalación de iluminación

Descriptor del edificio ESCUELA TALLER 'CASA DE LA LUZ III' (5) Tipo lámpara Pot. Unitaria (W) Unidades (5) Tipo lámpara Pot. Unitaria (W) Unidades (5) Tipo lámpara Pot. Unitaria (W) Unidades

Dirección C/. CAMINO DEL ÁNGEL Número S/N Fluorescente 2 Tub 2X36 1

Persona de contacto MANUEL PIÑAR MELERO Fluorescente 1 Tub 1X18 1

Cargo ENCARGADO Incandescente 100 3

Teléfono 953720000 Fax 953724010 Bajo consumo 2x26 1

E-mail [email protected] Halógena 50 60

(1)_{Tipo de edificio}

Año de construcción 2000

Superficie construida (m2) 182

%Superficie útil 90

1 BOMBA 'ROCA' DE 132 W, 1 QUEMADOR 'ROCA' CRONO 10L Y 0,18 KW, 2 PIC, 1 FAX

Turno Mañana 90 - Marzo 90 2

Turno Tarde - - Abril 90

Turno Mañana Apertura 9:00 - Agosto 90 2

Cierre 14:00 - Septiembre 90

Turno Tarde Apertura - - Octubre 90 Observaciones

Cierre - - Noviembre 90

Diciembre 90

083897288 70050718100 5.691,38 671,89

(6)_{Dispone de instalación solar fotovoltaica?} _No

5.691,38 Total kWh. 671,89 Euros/año. (8)_Tipo _{Pot. inst. (kW pico)} _{Nº paneles} (7) _Estado _{Año instalación}

Gasóleo 1205,13 Litros 884,41 Calefacción Observaciones

, INSTALACIONES DE ACONDICIONAMIENTO TÉRMICO Y ACS

(10)

Calefacción Si 1 53,5 ROCA NG0 50/45GT Gasóleo En servicio

Calefacción No 1 1,5 FM Electricidad En servicio

ACS No 1 1,2 BOILER Electricidad 30 En servicio

(11)

1 2 3

Juzgado (3)_{Bombona 6 kg, butan} (6)_Si _{Vapor mercurio} _{Calefacción individual por resistencia eléctrica} (11)_Biomasa

Nave industrial Bombona 35 kg, prop (7)_{En servicio} (12)_{V. sodio baja presión} _{Acumulador eléctrico} _Fuelóleo

Instalación centralizada Edificio educativo

Caldera

Calefacción individual por resistencia eléctrica Acumulador eléctrico

(12)

(30)

Actual Optimizada Tarifa 2.0.3 2.0.3 Potencia (kW) 7,61 -D.H. Sin DH Con DH Batería (kVAr) -Inversión Batería ( ) -Coste ( ) 837,77 828,74 Ahorro ( ) 9,02 ( 1,07 % ) Período Amort. (Años)

Período Punta(kWh) Llano (kWh) Valle (kWh) Activa (kWh) Reactiva (kVArh) Max. (kW) Cos fi Término potencia ( ) Término energía ( ) D.H. ( ) Reactiva ( ) Impuesto ( ) Alquiler ( ) I.V.A. ( ) Total ( ) Enero 0,00 733,90 0,00 733,90 - - - 12,09 66,28 2,15 0,00 4,11 1,62 13,80 100,07 Febrero 0,00 693,00 0,00 693,00 - - - 12,09 62,59 2,34 0,00 3,93 1,62 13,21 95,80 Marzo 0,00 713,71 0,00 713,71 - - - 12,09 64,46 1,89 0,00 4,01 1,62 13,45 97,53 Abril 0,00 672,67 0,00 672,67 - - - 12,09 60,75 1,60 0,00 3,80 1,62 12,78 92,66 Mayo 0,00 534,08 0,00 534,08 - - - 12,09 48,23 0,00 0,00 3,08 1,62 10,40 75,45 Junio 0,00 301,11 0,00 301,11 - - - 12,09 27,19 0,00 0,00 2,00 1,62 6,86 49,79 Julio 0,00 175,27 0,00 175,27 - - - 12,09 15,83 0,00 0,00 1,42 1,62 4,95 35,93 Agosto 0,00 113,00 0,00 113,00 - - - 12,09 10,20 0,00 0,00 1,14 1,62 4,01 29,07 Septiembre 0,00 239,93 0,00 239,93 - - - 12,09 21,67 0,00 0,00 1,72 1,62 5,93 43,05 Octubre 0,00 289,00 0,00 289,00 - - - 12,09 26,10 0,00 0,00 1,95 1,62 6,68 48,45 Noviembre 0,00 552,39 0,00 552,39 - - - 12,09 49,89 0,00 0,00 3,16 1,62 10,68 77,46 Diciembre 0,00 673,28 0,00 673,28 - - - 12,09 60,81 1,37 0,00 3,79 1,62 12,75 92,45 Total 0,00 5.691,38 0,00 5.691,38 - - 1,00 145,18 514,05 9,35 - 34,18 19,44 115,55 837,77

Período Punta(kWh) Llano (kWh) Valle (kWh) Activa (kWh) Reactiva (kVArh) Max. (kW) Cos fi Término potencia ( ) Término energía ( ) D.H. ( ) Reactiva ( ) Impuesto ( ) Alquiler ( ) I.V.A. ( ) Total ( ) Enero 418,80 0,00 315,10 733,90 - - 1,00 12,09 66,15 0,00 0,00 4,00 1,62 13,41 97,29 Febrero 395,46 0,00 297,53 693,00 - - 1,00 12,09 62,46 0,00 0,00 3,81 1,62 12,79 92,79 Marzo 407,28 0,00 306,43 713,71 - - 1,00 12,09 64,33 0,00 0,00 3,90 1,62 13,11 95,07 Abril 383,86 0,00 288,81 672,67 - - 1,00 12,09 60,63 0,00 0,00 3,71 1,62 12,49 90,56 Mayo 304,77 0,00 229,30 534,08 - - 1,00 12,09 48,14 0,00 0,00 3,07 1,62 10,39 75,32 Junio 192,58 0,00 108,52 301,11 - - 1,00 12,09 28,67 0,00 0,00 2,08 1,62 7,11 51,59 Julio 112,10 0,00 63,17 175,27 - - 1,00 12,09 16,69 0,00 0,00 1,47 1,62 5,10 36,98 Agosto 72,27 0,00 40,72 113,00 - - 1,00 12,09 10,76 0,00 0,00 1,16 1,62 4,10 29,75 Septiembre 136,91 0,00 103,01 239,93 - - 1,00 12,09 21,62 0,00 0,00 1,72 1,62 5,93 43,00 Octubre 164,91 0,00 124,08 289,00 - - 1,00 12,09 26,04 0,00 0,00 1,95 1,62 6,67 48,39 Noviembre 315,22 0,00 237,16 552,39 - - 1,00 12,09 49,79 0,00 0,00 3,16 1,62 10,66 77,34 Diciembre 384,20 0,00 289,07 673,28 - - 1,00 12,09 60,68 0,00 0,00 3,72 1,62 12,50 90,62 Total 3.288,43 0,00 2.402,94 5.691,38 - - 1,00 145,18 516,00 0,00 0,00 33,80 19,44 114,31 828,74

(31)

(32)

(33)

230

2.25 EDIFICIO KIOSKO TURISMO

2.25.1 SITUACIÓN ACTUAL

El edificio que alberga al Kiosko Turismo es una construcción que data de 2.004, con 11 m2 construidos en una planta, de los cuales 10 m2 son útiles aproximadamente. El complejo tiene una ocupación máxima diaria de unas 1 personas y su ocupación media es del 90 % del mismo.

Su horario de funcionamiento es de 9:00 a 14:00 durante los días laborables de los meses Junio y Julio.

Tipo

Nº medio de horas encendidas al día Estancia Fluorescente 2x18 8 1 Interior Fluorescente 2x18 1 1 Aseos Fluorescente 1x58 8 1 Exterior Fluorescente 1x36 4 1 Exterior

La climatización del edificio se realiza mediante una instalación individual constituida por una resistencia eléctrica de 1.500 W de potencia.

Respecto a otros equipos consumidores de energía eléctrica existía un ventilador UFESA.

2.25.2 DIAGNÓSTICO ENERGÉTICO

El consumo energético de estas instalaciones, expresado en términos de energía primaria asciende a 0,04 tep/año, que equivale a 153,82 kWh y supone el 0,02 % del total de consumos de edificios del ayuntamiento.

(34)

231

El ahorro energético que supone esta medida es de 34,11 kWh/año para los fluorescentes de 2x18 W, 48,85 kWh/año para los fluorescentes de 1x58 W y 15,16 kWh/año para los fluorescentes de 1x36 W, siendo el total de 98,12 kWh/año.

16,41 €/año para los de 2x18 W, 23,50 €/año para los fluorescentes de 1x58 W y 7,29

€/año para los fluorescentes de 1x36 W, siendo el total de 47,2 €/año.

2.25.3 TARIFA

El Edificio del Kiosco Turismo recibe la energía eléctrica necesaria para el funcionamiento de la iluminación y demás equipos consumidores de energía eléctrica de la Compañía Sevillana-Endesa, S.A.

• Tarifa: 2.0.1

Este cambio en el suministro supondría un coste económico en la factura de 74,05 €

frente al coste de 75,18 € de la situación actual, que se traduce en un ahorro del 1,49

% (1,12 €). Además, esta medida no implica ningún tipo de inversión.

2.25.4 PROPUESTA DE ACTUACIÓN

(35)

232

- Cantidad: 9 de 2x18 W, 8 de 1x58 W y 4 de 1x36 W - Ahorro energético: 98,12 kWh/año

- PRS: 11,3 años

98,12 kWh/año, un ahorro económico de 47,2 €/año, una inversión de 534,24 € y un

periodo de retorno de 11,3 años.

2.25.5 ANEXOS

Este apartado debe contener las fotografías correspondientes a las dependencias del edificio, así como las de las luminarias que lo conforman. Este edificio carece de dicho apartado al no disponer de fotografías de sus instalaciones con una calidad mínima.
